BRUKSANVISNING C 215 SU STIGA

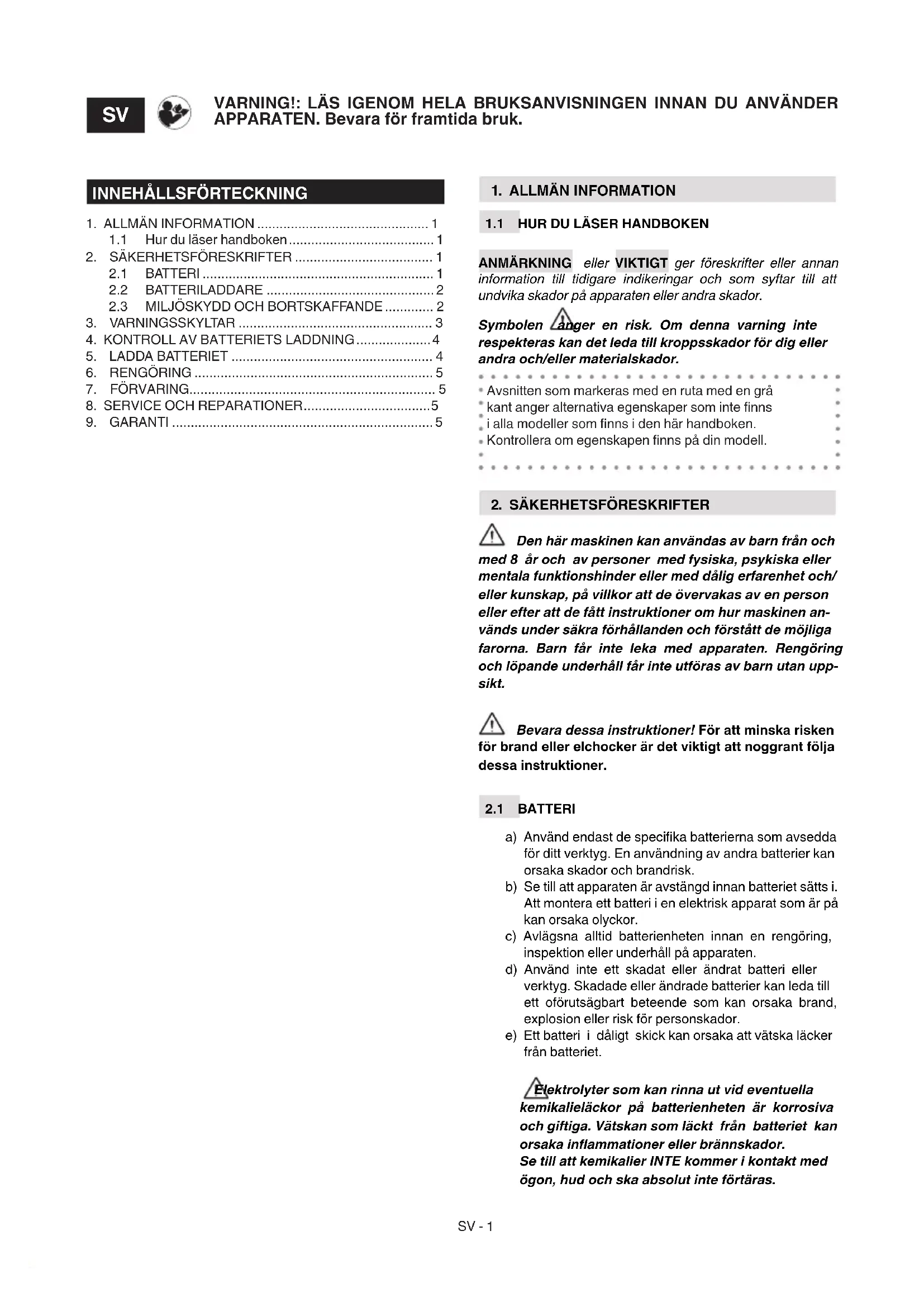

Batteri / Batteriladdare - BRUKSANVISNING VARNING: läs igenom hela detta häfte innan du använder maskinen.

[2] Matningsspänning NOMINAL / MAX [3] Försörjningskapacitet [4] Kraftförsörjning [5] Typ av celler [6] Spänning per cell [7] Antal celler [8] Laddningstid [9] BATTERILADDNINGENS TEKNISKA SPECIFIKATIONER [10] Matningsspänning och strömförsörjningsfrekvens (Ingång) [11] Eekt [12] Spänning och laddningsström (Utgång)

ANMÄRKNING eller VIKTIGT ger föreskrifter eller annan information till tidigare indikeringar och som syftar till att undvika skador på apparaten eller andra skador. Symbolen anger en risk. Om denna varning inte respekteras kan det leda till kroppsskador för dig eller andra och/eller materialskador. Avsnitten som markeras med en ruta med en grå kant anger alternativa egenskaper som inte nns i alla modeller som nns i den här handboken. Kontrollera om egenskapen nns på din modell.

2. SÄKERHETSFÖRESKRIFTER

Den här maskinen kan användas av barn från och med 8 år och av personer med fysiska, psykiska eller mentala funktionshinder eller med dålig erfarenhet och/ eller kunskap, på villkor att de övervakas av en person eller efter att de fått instruktioner om hur maskinen an- vänds under säkra förhållanden och förstått de möjliga farorna. Barn får inte leka med apparaten. Rengöring och löpande underhåll får inte utföras av barn utan upp- sikt. Bevara dessa instruktioner! För att minska risken för brand eller elchocker är det viktigt att noggrant följa dessa instruktioner.

a) Använd endast de specika batterierna som avsedda för ditt verktyg. En användning av andra batterier kan orsaka skador och brandrisk. b) Se till att apparaten är avstängd innan batteriet sätts i. Att montera ett batteri i en elektrisk apparat som är på kan orsaka olyckor. c) Avlägsna alltid batterienheten innan en rengöring, inspektion eller underhåll på apparaten. d) Använd inte ett skadat eller ändrat batteri eller verktyg. Skadade eller ändrade batterier kan leda till ett oförutsägbart beteende som kan orsaka brand, explosion eller risk för personskador. e) Ett batteri i dåligt skick kan orsaka att vätska läcker från batteriet. Elektrolyter som kan rinna ut vid eventuella kemikalieläckor på batterienheten är korrosiva och giftiga. Vätskan som läckt från batteriet kan orsaka inammationer eller brännskador. Se till att kemikalier INTE kommer i kontakt med ögon, hud och ska absolut inte förtäras. VARNING!: LÄS IGENOM HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER APPARATEN. Bevara för framtida bruk.

Tvätta omedelbart med rent vatten i minst 15 minuter om kemiska ämnen i batteriet kommer i kontakt med ögonen. Kontakta genast en läkare. Om förseglingen bryts och kemikalier i batteriet kommer i kontakt med huden: tvätta omedelbart med vatten och tvål och neutralisera med citronsaft, ättika eller andra lätta syror. f) Använd inte batteriet om det luktar konstigt, överhettas eller ändrar färg/form och har ett onormalt utseende. Om batterienheten fördärvas, går sönder eller skadas, med eller utan läckage av kemikalier, ska den inte laddas och inte användas. FÖRSÖK INTE ATT REPARERA DEN! För att undvika kroppsskador, risk för brand, explosioner och elchockar och undvika miljöskador:

• Täck batteripolerna med isoleringstejp.

• Försök INTE att ta bort eller förstöra några som helst komponenter på batterienheten.

• Försök INTE att öppna batterienheten.

• Skaa bort eller byt ut den med en ny batterienhet. g) Håll batteriet som inte används på avstånd från gem, mynt, nycklar, spikar, skruvar eller andra små metalldelar som kan orsaka en kortslutning på kontakterna. En kortslutning mellan batterikontakterna kan medföra förbränning eller brand. h) Utsätt inte batteriet för sötvatten eller saltvatten.

i) Utsätt inte batteriet eller verktyget för eld eller för hög

temperatur. En exponering för eld eller temperaturer över 130 °C kan orsaka en explosion. Ställ den alltid i en normal omgivningstemperatur. j) Cellerna i batteripaketet kan utveckla små läckor om de används för mycket eller i extrema temperaturer. k) Försök inte att kortsluta batterienhetens uttag. Koppla inte om batteriets minus- och pluspoler. Anslut inte batteriets plus- och minuspol med metallföremål. l) Under transporten av batteriet, se till att kontakterna inte kopplas mellan varandra och använd inte metallbehållare för transport. m) Montera inte ner batteriet. n) Slå eller stå inte på batteriet. o) Reparera inte batteriet. Reparation ska utföras av tillverkaren eller av ett specialiserat servicecenter.

Laddaren är avsedd för laddningsbara litiumbatterier. Andra typer av batterier kan explodera och orsaka skador på personer och föremål. a) För att ladda batterier, använd endast batteriladdare som rekommenderas av tillverkaren. En batteriladdare som är lämplig för en typ av batteripaket kan skapa brandrisk, elchock, överhettning eller korrosiv vätska från batteriet om den används med ett annat batteripaket. b) Ladda inte batterienheten under regn eller i fuktiga miljöer. c) Lägg inte apparaten, batterienheten eller laddaren i vatten eller i andra vätskor. d) Se till att ingen vätska kan tränga in i laddaren. e) Utsätt inte batteriladdaren för rinnande eller sprutad vätska och placera inte behållare med vätska, som t.ex. kärl, på apparaten. f) Använd inte batteriladdaren på platser där det nns ångor, antändbara ämnen eller lättantändliga ytor som papper, tyg, osv. Under laddningen värms batteriladdaren och kan orsaka brand. g) Se till att batterienheten eller laddaren inte överhettas. Om de är varma ska de svalna innan användningen. h) Ladda endast i omgivningstemperatur, mellan 0 ° + 45 °C. Ladda inte batteriet eller verktyget utöver detta temperaturområde. En olämplig laddningen eller en temperatur som överstiger angivet område kan skada batteriet och öka risken för brand.

i) Anslut INTE laddaren med ledande material.

j) Använd INTE laddaren för andra syften än de som anges i den här handboken. k) Täck inte ventilationsgallren överst på laddaren. Placera inte laddaren på en mjuk yta som t.ex. ett täcke eller en kudde. Håll laddarens ventilationsgaller rena. l) Undvik att små metallföremål eller material som stålull, aluminiumfolie eller andra främmande föremål kan tränga in i laddarens fack. m) Försök inte att koppla två laddare samtidigt. n) Innan någon användning, kontrollera att batteriladdarens utspänning och ström passar för laddningen av batterienheten. o) Om enhetens polaritet inte motsvarar laddningens, ska laddaren inte användas. p) Öppna inte locket under några omständigheter. Om locket är skadat kan laddaren inte längre användas. q) Den externa kabeln för batteriladdaren kan inte ersättas. Om kabeln är skadad ska hela batteriladdaren skrotas. (för CG 20 Li ,CGD 20 Li). Om kabeln är skadad måste den ersättas med en speciell kabelsats som kan beställas från tillverkaren eller din återförsäljare (för CG 20 Li B). r) Spänningen kopplas från genom att dra ut den ur vägguttaget. s) Innan laddaren används, kontrollera spänningen som nns i varje land. t) Montera inte laddaren på väggen. Placera den på en plan, stabil yta.

2.3 MILJÖSKYDD OCH BORTSKAFFANDE

Följande giftiga och korrosiva material nns i batterienheten som används med denna apparat: litiumjoner är ett giftigt material. Alla giftiga material ska skaas bort på ett lämpligt sätt för att förhindra en miljöförorening. Innan skadade eller trasiga litiumjonbatterier skaas bort, kontakta den lokala myndigheten för bortskaande av avfall eller miljövårdsmyndigheten för eventuell information och specika instruktioner. Överlämna batterierna till en återvinnings- och/eller avfallscentral för hantering av material med litiumjoner.

• Kasta inte batterier i hushållsavfall.SV - 3

• Bränn inte batteriet.

• Placera inte batterier på en plats där de kan blandas med avfall för lokal deponi eller fast kommunalt avfall.

• Överlämna dem till en auktoriserad återvinningscentral. Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska direktivet 2012/19/EU gällande bortskaande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med nationella normer, urladdade elektriska apparater skall samlas upp separat för att slutligen kunna återanvändas på ett eko-kompatibelt sätt. Om elektrisk utrustning slängs på soptippen eller på marken kan de giftiga ämnena nå vattennivån och på så vis komma i kontakt med näringskedjan och skada din hälsa och välmående. För mer information gällande bortskaande av produkten, kontakta kompetent myndighet gällande hushållsavfall eller er återförsäljare. Vid slutet av batteriernas livslängd, ska de skaas bort på ett miljövänligt sätt. Batterier innehåller material som kan vara farligt för dig och för miljön. Det ska tas bort och deponeras separat på en anläggning som kan hantera litiumjonbatterier. En separat insamling av begagnade produkter och emballage tillåter en återvinning av materialen och en återanvändning. Återanvändningen av återvinningsmaterial förebygger en miljöförorening och minskar råvarubehovet.

På batteriet och på batteriladdaren visas olika symboler. Symbolernas betydelse: Utsätt inte batteriet för solljus när temperaturen överstiger 45 °C. Placera inte batteriet i vatten och utsätt det inte för fukt. Kasta inte batterierna i eld. EXPLOSIONSFARA Vid slutet av batteriernas livslängd, ska de skaas bort på ett miljövänligt sätt. Elektrisk skyddsklass: klass II, dubbel isolering Endast för inomhusbruk Läs igenom instruktionerna innan laddning. T2A Säkring EG-märkning om överensstämmelse Släng inte elektriska apparater i hushållsavfallet. VIKTIGT Förstörda eller oläsliga etiketter måste bytas. Beställ nya etiketter hos din auktoriserade serviceverkstad.SV - 44. KONTROLL AV BATTERIETS LADDNINGTryck på knappen som anger batterikapaciteten (1). Lamporna (2) tänds beroende på batterikapacitetens nivå. Se följande schema:

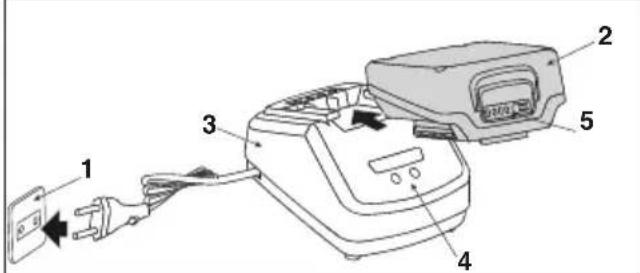

Lampor Kapacitet4 gröna lampor Batteriet är laddat till 75 –100 procent3 gröna lampor Batteriet är laddat till 50 – 75 procent2 gröna lampor Batteriet är laddat till 25 – 50 procent1 grön lampa Batteriet är laddat till 1 – 25 procent1 grön blinkande lampaBatteriet är urladdat till och ska omedelbart laddasANMÄRKNING Under arbetet skyddas batteriet mot en total urladdning genom en skyddsanordning som släcker maskinen och blockerar funktionen.5. LADDA BATTERIETBatteriet måste laddas i följande fall:• Innan en första användning efter köp (batteriet skickas inte fullständigt laddat);• Innan ett långvarigt stillastående (över 30 dagar) (avs. 7);• Innan den tas i bruk efter en längre tids uppehåll.Om inte anvisningarna efterföljs eller batteriet inte laddas upp kan skador på batteriet orsakas som inte går att reparera. Ett urladdat batteri måste laddas upp så fort som möjligt.ANMÄRKNING Batteriet kan laddas om när som helst, även delvis utan risk att det skadas. ANMÄRKNING Batteriet har ett skydd som förhindrar en omladdning om batteritemperaturen inte är mellan 0 och +40 °C. 1. Anslut laddaren till ett nätuttag (1).2. Sätt i batterienheten (2) i laddaren (3).3. Lysdioderna på laddaren (4) och batteriet (5) tänds för att ange batteriets aktuella tillstånd.CG 20 LiCGD 20 Li

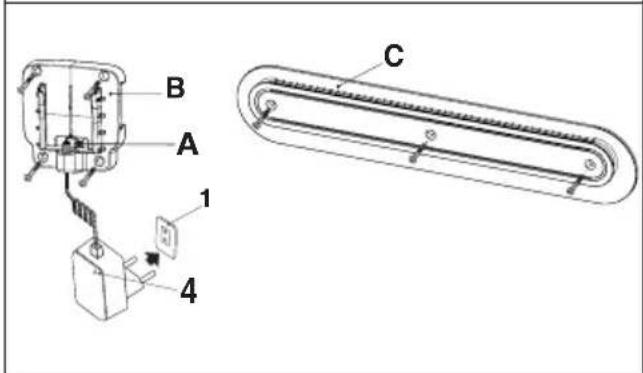

• ENDAST med batteriladdare CG 20 Li BLaddning kan utföras direkt på maskinen genom att lämna batterierna isatta och ansluta kontakten (A) till maskinen, som använder sin egen laddningsbas (B).Laddningsbasen (B) kan fästas direkt på väggen eller skjutas på fästskenan (C). ANMÄRKNING Se maskinens specifika handbok för alla monteringsinstruktioner.CG 20 Li B

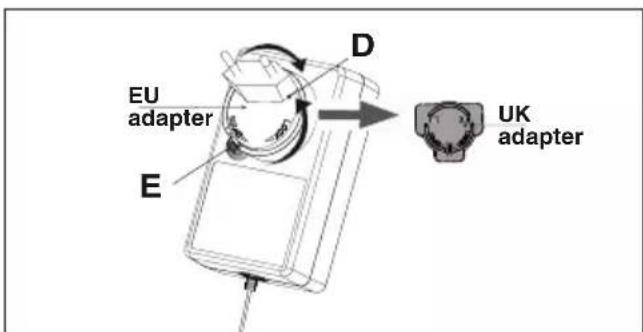

För att montera/byta adapter (D), tryck på (E) och vrid

Batterierna förblir isatta i maskinen och LED-lamporna tänds för att indikera aktuell batteristatus.

Grön Alla LED släckta Batteri under laddning

4 gröna LED Överhettat batteri: (ta bort under 30 minuter för att låta dem svalna)

4 gröna LED blinkar, långsam sekvens Skadat batteri: (avlägsna och byt mot ett nytt batteri)

Om batterienheten inte laddas riktigt:

• Kontrollera utströmmen med en annan apparat. Se till att uttaget inte är isolerat.

• Kontrollera att laddarens kontakter inte kortsluts på grund av skräp eller andra material.

• Kontrollera att kontakten är ordentligt ansluten till maskinen (med laddare CG 20 Li B)

Koppla från laddaren innan den rengörs eller när det inte nns en batterienhet i den. För att undvika risk för brand, elchocker eller -stötar:

• Använd inte fuktiga trasor eller rengöringsmedel för att torka av batteriet eller batteriladdaren.

• Gör rent laddaren externt med en torr och mjuk trasa. Spola eller rengör inte med vatten.

Om batteriet och laddaren inte används under en längre tidsperiod ska batteriet tas bort från laddaren (eller från maskinen om förutsett) och dra ut den ur vägguttaget. Om batteriet inte laddas under en lång tidsperiod ska den förvaras i skuggan, på en sval plats och i omgivningar utan fukt med en omgivningstemperatur mellan 0~45 °C. VIKTIGT Vid ett längre stillastående ska batteriet laddas varannan månad för att förlänga livslängden.

8. SERVICE OCH REPARATIONER

Den här handboken ger alla anvisningar som behövs för att använda maskinen och för ett korrekt löpande underhåll som kan utföras av användaren. Allt justeringsarbete och underhållsarbete som inte beskrivs i denna bruksanvisning ska utföras hos din återförsäljare eller en specialiserad serviceverkstad som har originalreservdelar, kunskap och nödvändiga verktyg för att utföra ett korrekt arbete och bibehålla maskinens ursprungliga säkerhet. Ingrepp som utförs av olämpliga strukturer eller av ej kvalicerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla. Icke-originalreservdelar och tillbehör godkänns inte. Tillverkaren har inte någon som helst ansvar eller förpliktelse vid användning av icke-originalreservdelar och tillbehör vilket påverkar maskinens säkerhet och gör att alla slags garantier upphör att gälla.

Garantivillkoren är endast för konsumenter, dvs inte professionella operatörer. Garantin täcker alla brister i material och utförande, som fastställts under garantiperioden av din återförsäljare eller ett specialistcenter. Garantins omfattning är begränsad till reparation eller ersättning av komponenten som anses vara felaktig.

• Försummelse av att läsa bifogad bruksanvisning (instruktionsbok).

• Professionell användning.

• Extern orsak (blixtnedslag, stötar, närvaro av främmande beståndsdel / enhet inuti maskinen) eller olycka.

• Felaktig eller otillåten användning eller montering av tillverkaren.

• Dålig och/eller fel underhåll.

• Ändring av maskinen.

• Anvädning av icke originala reservdelar och tillbehör. Garantin täcker inte heller Eventuella extra kostnader i samband med aktivering av garantin, som till exempel transport till användaren, transport av maskinen till återförsäljaren, uthyrning av utrustning för utbyte eller anlitandet av ett externt företag för alla underhållsarbeten. Användaren skyddas av nationell lagstiftning. Användarens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.TR - 1

standarder n) Person som har fullmakt til å utferdige teknisk dokumentasjon: o) Sted og dato SV ( Översättning av bruksanvisning i original) EG-försäkran om överensstämmelse

2. Försäkrar på eget ansvar att

maskinen : Batteriladdare a) Typ / Basmodell c) Serienummer d) Motor: förbränningsmotor

3. Överensstämmer med

föreskrifterna i direktivet

4. Referens till harmoniserade

standarder effekt l) Luftflöde n) Auktoriserad person för upprättandet av den tekniska dokumentationen: o) Ort och datum
