5830 AA - Пила SKIL - Бесплатен кориснички прирачник

Марка	SKIL
Модел	5830 AA
Тип на производ	Циркуларна пила
Употреба	Прави сечења, надолжни, попречни и коси агли во дрво, обоени метали, лесни градежни материјали и пластика
Дијаметар на сечило	190 mm
Отвор на сечило	16 mm
Длабочина на сечење	Прилагодлива, до 3 mm над дебелината на парчето
Агол на сечење	Прилагодлив (кос)
Напојување	Мрежа (проверете го напонот на плочката)
Ниво на звучен притисок	97 dB(A)
Ниво на акустична моќност	108 dB(A)
Вибрации (сечење дрво)	4,0 m/s²
Вибрации (сечење метал)	2,8 m/s²
Безбедност	Двојна изолација, прекинувач за безбедност, автоматски долен штит
Паралелен водич	Вклучен, прилагодлив
Адаптер за вшмукување	Да, за правосмукалка
Одржување	Исчистете ги отворите за вентилација, долниот штит и сечилото по употреба

Frequently Asked Questions - 5830 AA SKIL

Како да го сменам сечилото на пилата?

Исклучете го уредот. Притиснете го копчето за блокирање на вратилото (C) само кога уредот е запрен. Отворете го долниот штит со лостот (G). Отстранете го завртката и прирабницата, а потоа сечилото. Поставете го новото сечило почитувајќи ја насоката на ротација (забите напред). Вратете ја прирабницата и затегнете ја завртката за 1/8 вртење наназад за да овозможите исклучување.

Како да се прилагоди длабочината на сечење?

Користете го копчето (J) за прилагодување на длабочината. За оптимален квалитет, сечилото не смее да го надмине парчето повеќе од 3 mm. Индикаторот (L) на скалата ви помага. Забележете дека при кос сечење, вистинската длабочина може да се разликува од ознаката.

Како да се користи паралелниот водич?

Паралелниот водич (Z) се монтира од секоја страна на основата. Олабавете го копчето (AA), приспособете ја саканата ширина на сечење со помош на скалата на водичот, а потоа затегнете го копчето. Користете го визирот за линија на сечење (Q) како нулта референца. Секогаш направете пробно сечење.

Како да се направи потапно сечење?

Приспособете ја длабочината на сечење. Навалете го уредот напред со визирот усогласен со линијата на сечење. Отворете го долниот штит со лостот (G). Вклучете го прекинувачот непосредно пред сечилото да го допре парчето, а потоа потапете постепено потпирајќи се на предниот дел од основата. Штом сечилото влезе, отпуштете го лостот. Никогаш не влечете го уредот наназад.

Што да се прави во случај на одбивање?

Одбивањето е ненадејна реакција поради заглавено или лошо усогласено сечило. За да го избегнете, држете ја пилата цврсто со двете раце, поставете го телото настрана од сечилото и правилно поддржувајте ги големите парчиња. Ако сечилото заглави, отпуштете го прекинувачот и почекајте целосно запирање пред да ја отстраните пилата. Не користете тапи сечила.

Како да го исчистите уредот?

Секогаш исклучете го приклучокот пред чистење. Одржувајте ги отворите за вентилација (AB) чисти. Исчистете ја областа околу долниот штит со компримиран воздух или четка. По секоја употреба, исчистете го сечилото на пилата, особено ако се насобрала смола.

Каков тип на сечило да се користи?

Користете сечила со дијаметар 190 mm, отвор 16 mm, во согласност со стандардот EN 847-1. Никогаш не користете сечила од брзорежечки челик (HSS) ниту брусни дискови. Сечилата со карбидни заби нудат 30 пати подолг век на траење.

Како да се вшмука прашината?

Монтирајте го адаптерот за правосмукалка (Y) на уредот. Поврзете ја вашата правосмукалка. Внимавајте цревото да не го попречува долниот штит за време на сечењето. Секогаш носете маска против прашина кога работите со материјали што создаваат штетна прашина.

Кои се основните безбедносни мерки?

Носете заштитни очила и антибуча слушалки (ниво на бучава > 85 dB). Не носете широка облека. Држете ја пилата за изолираните рачки. Проверете дали долниот штит правилно се затвора пред секоја употреба. Никогаш не работете со материјали што содржат азбест.

Каде да се најдат резервни делови?

За сечила и додатоци, користете исклучиво оригинални SKIL делови. Во случај на дефект, вратете го уредот нерасклопен со доказ за купување кај вашиот продавач или во сервисен центар на SKIL. Гаранцијата не покрива штети предизвикани од преоптоварување или неправилна употреба.

КОРИСНИЧКИ ПРИРАЧНИК 5830 AA SKIL

• Cet outil est donc pour effectuer dans le bois des coupes droites longitudinales et transversales ainsi que des angles d'onglet jusqu'à ; muni de lames de scie correspondantes, il est capable de scier des matériaux non ferreux, des matériaux de construction légers et des matières plastiques
• Cet outil n'est pas conçu pour un usage professionnel
• Lisez et conservez ce manuel d'instruction ③

Elements de l'outil

A Gachette B Interrupteur de sécurité C Bouton de blocage de l'arbre D Boulon de la lame E Bride F Carter intérieur G Levier d'ouverture du carter intérieur H Surface de serrage J Bouton pour régler la profondeur de sciage K Semelle L Indicateur de profondeur de coupe M Bouton de réglage de l'angle de coupe N Indicateur de l'angle de coupe P Vis pour régler l'alignement du taquet d'arrêt à Q Viseur de trait de sciage R Poignée arrière S Poignée avant T Clé de lames V Rangement pour clé de lames W Ejection copeaux Y Adaptateur de l'aspirateur Z Guide parallèle AA Bouton de réglage du guide longitudinal AB Fentes de ventilation

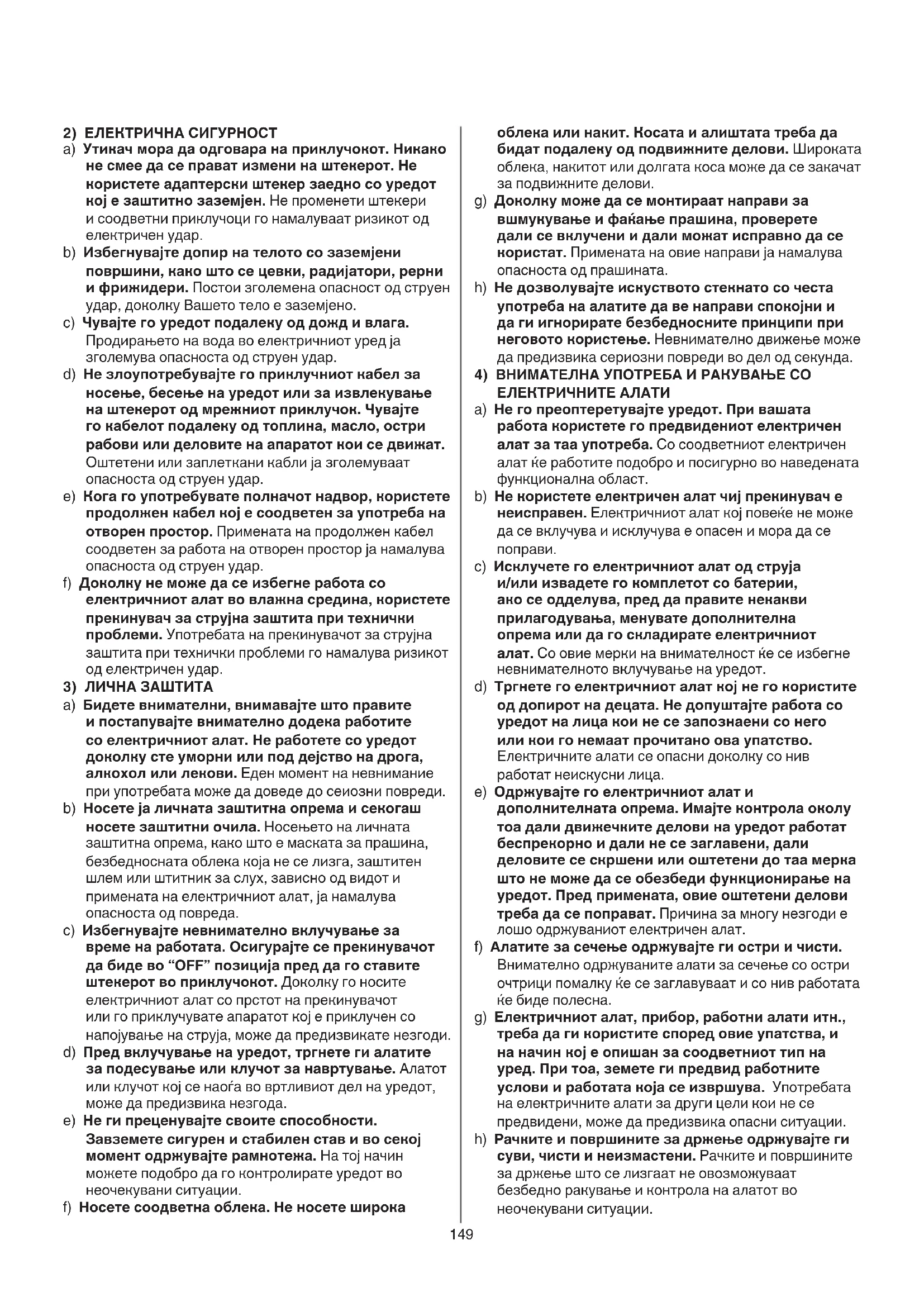

Avertissements de securite generaux pour l'outil electrique

AVERTISSEMENT Lisez tous les avertissements de sécurité, toutes les instructions, illustrations et caractéristiques fournies avec cet outil électrique.

Le non-respect du suivi de toutes les instructions reprises ci-dessous peut provoquer un électrochoc, un incendie et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

3) Sécurité des personnes

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'outil électrique dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électrique. En cas d'inattention vous risquez de perdre le contrôle sur l'outil électrique. a) La fiche de secteur de l'outil électrique doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des outils électriques avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil électrique à la pluie ou à l'humidité. La pénétration d'eau dans un outil électrique augmente le risque d'un choc électrique. d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'outil électrique ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil électrique en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique. e) Au cas où vous utilisez l'outil électrique à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique. f) Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique. a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil électrique. N'utilisez pas l'outil électrique lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil électrique peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Évitez tout démarrage intempestif. S'assurez que

L'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Enlevez tout outil de réglage ou toute clé avant de mettre l'outil électrique en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.

e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de maintenir un contrôle de l'outil électrique dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux et les vêtements à distance des pièces en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifie que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières.

h) Restez vigilant et ne négligez pas les principales de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

4) Utilisation et EMPLOI soigneux de l'outil electrique

a) Ne surchargez pas l'outil électrique. Utilisez l'outil électrique approprié au travail à effectuer. Avec l'outil électrique approprié, vous travaillerez et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Débranche la fiche de la source d'alimentation et/ou enlevez le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique. d) Gardez les outils électriques non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'outil électrique à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Observez la maintenance des outils électriques et des accessoires. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil électrique s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords

tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g) Utilisez l'outil électrique, les accessoires, les outils à monter etc. conformément à ces instructions. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation de l'outil électrique à d'autres fins que celles prévues peut entraîner des situations dangereuses. h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossible la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

5) Service

a) Ne faites réparer votre outil électrique que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électrique.

Avertissements de sécurité pour SCIES circulaires

a) DANGER: N'approchez pas les mains de la zone de coupe et de la lame. Gardez la deuxième main sur la poignée auxiliaire ou sur le boîtier du moteur. Si les deux mains tiennent la scie, elles ne peuvent pas être coupées par la lame. b) Ne placez pas la main sous la pièce. Le protecteur ne protège pas de la lame sous la pièce. c) Adaptez la profondeur de coupe à l'épaisseur de la pièce à travailler. Il faut que moins d'une dent complète de la denture de lame soit visible au-dessous de la pièce à travailler. d) Ne tenez jamais la pièce à travailler dans vos mains ou sur vos jambes. Assurez-vous que la pièce à travailler se trouve sur une plateforme stable. Il est important que la pièce à travailler soit soutenue convenablement, afin de minimiser l'exposition du corps, le grappage de la lame, ou la perte de contrôle. e) Tenez l'outil uniquement par les poignées isolées, car les lames de coupe peuvent entrer en contact avec des câbles cachés ou son propre câble (les lames de coupe en contact avec un fil sous tension peuvent mettre sous tension les parties métalliques exposées de l'outil, ce qui pourrait électrocuter l'utilisateur). f) Lorsque vous sciez, utilisez toujours un guide parallèle. Vous améliorerez la précision de la coupe et réduirez les risques d'adhésion de la lame. g) Utilisez toujours des lames dont la taille et la forme (diamètre et rond) des alésages centraux sont convenables. Les lames qui ne correspondent pas aux éléments de montage de la scie ne fonctionneront pas bien, provoquant une perte de contrôle. h) N'utilisez jamais des rondelles ou des boulons de lame endommagés ou inadéquats. Les rondelles et les boulons de lame sont conçus spécialement pour votre lame, pour une performance et une sécurité d'utilisation optimales.

2) CAUSES du RECUL et MISES en GARDE correspondants

• Le recul est une réaction soudaine à une lame pincée, qui adhère ou mal alignée, faisant se soulever la scie hors de la pierce, vers l'utilisateur
• Lorsque la lame est pincée ou qu'elle adhère étroitement avec la fermeture de la rainure, la lame se bloque et la réaction du moteur pousse rapidement l'outil vers l'arrière, c'est-à-dire vers l'utilisateur
• Si la lame se tord ou s'aligne mal dans la rainure, les dents du bord arrêté de la lame peuvent s'enfoncer dans la surface supérieure du bois, faisant sortir la lame de la coupe et la faisant sauter vers l'utilisateur
• Un contrecoup est la suite d'une mauvaise utilisation ou une utilisation incorrecte de l'outil electroportatif. Il peut être évité en prenant des mesures de précaution comme celles décrites ci-dessous. a) Tenez fermement la scie des deux mains et placez vos bras de façon à pouvoir résister aux forces de recul arrière. Placez votre corps d'un côté ou de l'autre de la lame, mais pas dans l'alignement de la lame. Un retour en arrière peut faire sauter la scie en arrière, mais les forces de recul arrière peuvent être contrôlées par l'opérateur en prenant quelques précautions. b) Lorsque la lame adhère, ou qu'elle cesse de couper pour quelque raison que ce soit, relâchez la gachette et tenez la scie immobile dans la pièce, jusqu'à ce que la lame s'arrête complètement. N'essayez jamais d'enlever la scie de la pièce ou de tirer la scie vers l'arrière lorsque la lame est en mouvement, car vous entraîneriez un recul arrière. Faites des essais et prenez les mesures nécessaires pour éliminer la cause de l'adhésion de la lame. Évitez de couper des clous et des vis. c) Lorsque vous replacez la scie dans la pièce, centrez la lame de la scie dans la rainure, et vérifiez que les dents ne sont pas enfoncées dans la pièce. Si la lame adhère, elle peut sortir ou reculer hors de la pièce lorsque la scie redémarre. d) Soutenez les grands panneaux pour réduire les risques de pincement ou de recul de la lame. Les grands panneaux ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés dessous, des deux côtés, près de la ligne de coupe et du bord du panneau. e) N'utilisez pas de lame émoussée ou endommagée. Les lames mal aiguisées ou fixées peuvent produire une rainure trop étroite et entraîner une friction excessive, l'adhésion de la lame ou un recul. f) Les leviers de réglage d'angle et de profondeur de la lame doivent être bien serrés avant de faire une coupe. Si un réglage de lame change durant la coupe, il peut entraîner une adhésion et un recul. g) Soyez d'autant plus prudent lorsque vous découpez des parois existantes ou d'autres zones sans visibilité. La lame saillante peut couper des objets qui peuvent entraîner un recul. 1) FONCTIONNEMENT DU PROTECTEUR INFERIEUR a) Vérifiez que le protecteur inférieur est correctement fermé avant chaque utilisation. N'utilisez pas la scie si le protecteur inférieur ne se déplace pas librement et s'il ne se ferme pas instantanément. Ne

Bloquez ni n’attachez jamais le protecteur inférieur en position ouverte. Si vous laissez tomber la scie, le protecteur inférieur risque de se plier. Débranchez la fiche, levez le protecteur inférieur à l’aide de la poignée rétractable et vérifiez qu’il se déplace librement et ne touche pas la lame ni aucune autre partie, à tous les angles et profondeurs de coupe.

b) Vérifiez le fonctionnement du ressort du protecteur inférieur. Si le protecteur et le ressort ne fonctionnent pas correctement, ils doivent être réparés avant utilisation. Le protecteur inférieur risque de fonctionner lentement en raison des parties abimées, de dépôts collants ou d'accumulation de poussières. c) Le protecteur inférieur ne doit être rétracté manuellement que pour les coupes spéciales telles que les coupes plongeantes ou composées. Levez le protecteur inférieur en rétractant la poignée et, dès que la lame entre dans la pièce, relâchez-le. Pour toutes les autres sortes de coupe, utilisez le protecteur inférieur en mode automatique. d) Veillez toujours à ce que le protecteur inférieur couvre la lame avant de poser la scie sur un établi ou sur le sol. Une lame libre non protégée fera reculer la scie, qui coupera tout ce qui se trouve sur son chemin. Pensez au temps qu'il faut à la lame pour s'arrêter lorsque l'interrupteur est relâché.

Avertissements de securite supplementaires

• Les processus de mise en fonctionnement provoquent des baisses momentanées de tension ; en cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d'autres appareils (pour des impédances du secteur inférieures à 0,468 ohms, il est assez improbable que des perturbations se produisent) ; pour tout renseignement complémentaire, vous pouvez contacter directement votre fournisseur local d'énergie.

• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans
• Cet outil ne convient pas pour couper à mouillage
• Débranchez l'outil avant tout réglage ou changement d'accessoire
• N'utilisez jamais l'outil si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécifique préparé disponible par le biais du service d'assistance.
• Ne travaillez pas sur des matériaux contenant de l'amiante (l'amiante est considérée comme étant cancérigène)
• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité) ; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un
• Certains types de poussières sont classifiés comme étant Cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage

Lorsqu'il est possible d'en connecter un

• Suivez les directives nationales relatives au dépoussierage pour les matériels à travailler. Utilisez toujours une table de sciage livrée avec un interrupteur de sécurité pour éviter tout redémarrage intempestif. Utilisez toujours une table de sciage livrée avec un coupeau divisur.

Accessions

• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• N'utilise que des lames de scie qui correspondent aux caractéristiques techniques indiquées dans les générales instructions d'utilisation et qui sont contrôlées conformément à la norme EN 847-1 et marquées en conséquence
• La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l'outil. Utilisez uniquement des lames de scie d'un diamètre minimum de 184 mm, d'un diamètre maximum de 184 mm et dont l'alésage de broche est de 16 mm (5820). Utilisez uniquement des lames de scie d'un diamètre minimum de 190 mm, d'un diamètre maximum de 190 mm et dont l'alésage de broche est de 16 mm (5830).
• Ne jamais utiliser de lame de scie faite en acier rapide (HSS)
• Ne jamais utiliser de disques de meulage/tronçonnage avec cet outil

Avant l'usage

• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil
• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil ; enlevez-les avant de commencer le travail
• Enlevez tout corps étranger du traçé avant d'effectuer toute coupe. Fixez solidement la pièce à travailler (une pièce fixée à l'aide de dispositifs de fixation est davantage assurée que si elle était tenue à la main). Utilisez des détecteurs appropriés afin de localiser la présence de conduites électriques ou bien vous adresser à la société locale de distribution (un contact avec des lignes électriques peut provoquer un incendie et une décharge électrique ; le fait d'endommager une conduite de gaz peut entraîner une explosion ; le fait d'endommager une conduite d'eau peut entraîner des dégâts matériels ou causer une décharge électrique). Utilisez un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A.

Pendant l'usage

• Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques anti-bruit
• Ne jamais utilisez votre outil sans le guide de sécurité d'origine
• Ne jamais tentez de couper des trop fines pièces
• Ne jamais travailler au-dessus de l'outil
• En cas de blocage ou d'anomalie électrique ou mécanique, coupez immédiatement l'outil et débranchez la prise
• Si le câble est endommagé ou rompu pendant le travail, n'y touche pas, mais débranchez immédiatement la prise

Apres l'usage

• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées
• Après avoir coupé la mise en marche de votre scie circulaire, ne jamais arrêtez la rotation de la lame de scie par une force latérale appliquée contre elle

Explication des symboles sur l'outil

③ Veuillez lire le mode d'emploi avant d'utiliser l'outil Double-isolation (ne nécessite pas de mise à la terre) ⑤ Ne jetez pas l'outil dans les ordures ménagères

Utilisation

Montage de la lame de scie ② : débranchez la fiche

Appuyez sur le bouton C de blocage de l'arbre uniquement lorsque l'outil est complètement arrêté.

-relâchez le bouton C de blocage de l'arbre -enlevez la bride E

Assurez-vous que les surfaces de serrage H des brides soient parfaitement propres et en face de la lame.

- Ouvrez le carter inférieur F avec le levier G et le maintenez tandis que vous montez la lame, les dents de scie et la flèche imprimée à la lame pointée dans le même direction que la flèche située sur le carter supérieur - relâchez le carter inférieur F - montez la bride E - appuyez sur le bouton C de blocage de l'arbre et le maintenez tandis que vous serrez le boulon de la lame avec la clé de lames d'un 1/8ème de tour en arrière (permet le débrayage de la lame en cas de trop forte résistance du matériel perceptant ainsi de réduire la surcharge du moteur et l'effet de recul) - relâchez le bouton C de blocage de l'arbre

• Réglage de la profondeur de coupe 6
• pour une qualité parfaite de coupe, la lame de scie ne doit jamais dépasser de plus de 3 mm la piè ée soit atteinte grâce à l'indicateur L de l'échelle graduée

Lors de la coupe d'angle, la profondeur de coupe ne correspond pas à la valeur donnée par l'échelle de la profondeur de coupe.

• Vérification de l'angle de coupe à ⑦
• réglez et serrez la semelle K jusqu'au maximum de la profondeur de coupe ⑥
• réglez et serrez l'angle de coupe - vérifiez l'angle entre la lame et la table, avec une équerre

Si un réglage est nécessaire, desserrez le bouton M et utilisez la vis de réglage P comme illustré

Viseur réglable de trait de sciage Q 6

-pour guider l'outil le long du tracé souhaité - pour une coupe rectiligne de ou une coupe d'angle de, utilisez l'indicateur correspondant

! La partie la plus large de la semelle doit rester sur la partie la plus large de la pièce

peut être ajusté pour s'aligner avec différentes largeurs de lame de scie, cependant il se peut qu'un côté de la lame de la scie ne s'aligne pas, choisissez alors si les déchets sont sur le côté interne ou externe de la lame ⑧ ! seule l'épaisseur des dents de la lame détermine la largeur de coupe ! effectuez toujours un essai préalable afin de vérifier la ligne de coupe

• Aspiration de poussières

-montez l'aspirateur sur l'axe Y 9 ! ne laisses jamais le tuyau de l'aspirateur générer le carter inférieur ou l'opération de coupe

Utilisation de l'outil 9

-branchez l'outil sur le secteur -toujours tenez fermement la poignée R d'une main et la poignée S avec l'autre main

-posez l'outil avec le devant de la semelle bien à plat sur la pièce à travailler ! assurez-vous que les dents de la lame n'entrent pas dans la pièce à travailler -mettez en marche l'outil en appuyant d'abord sur le bouton B (= interrupteur de sécurité qu'on ne peut pas bloquer) et puis en poussant la gachette A ! l'outil devra tourner à la vitesse maximum avant que la lame n'entre dans la pièce à travailler -le carter inférieur F s'ouvre automatiquement quand la lame entre dans la pièce à travailler (ouvrez le carter inférieur manuellement en utilisant le levier G pour des coupes spéciales comme des coupes plongeantes) ! ne forcez pas l'outil (effectuez une pression légère et constante afin d’éviter la surchauffe des bouts de lame et, si vous coupez du plastique, la fonte du matériel plastique) ! lorsque vous travaillez, tenez toujours l'outil par la(les) zone(s) de couleur grise -une fois la coupe faite, arrêtez l'outil en relâchant la gâchette A ! avant de retirer l'outil de la pièce à travailler, assurez-vous que la lame se soit bien stabilisée

Conseils d'utilisation

• Toujours inversez la partie visible pour avoir un minimum d’éclat. Utilisez seulement des lames de scie coupantes et appropriées 10

- la qualité de coupe s'améliore avec le nombre de dents - lames avec denture à mise de carbure coupent 30 fois plus longtemps que des lames ordinaires

Guide parallèle Z ⑪

• pour effectuer des coupes de précision le long d'un bord d'une pièce à travailler - peut être monté de n'importe quel côté de la semelle

Réglage du guide parallèle

-déserrez le bouton AA

• réglez à la largeur de coupe souhaitée à l'aide de l'échelle du guide parallèle (utilisez le viseur de trait de sciage Q comme référence 0)
• serrez le bouton AA

Coupes plongeantes 12

-réglez la profondeur de coupe souhaitée

-inclinez l'outil vers l'avant avec le viseur de trait de sciage Q aligné avec la ligne de coupe souhaitée marquée sur la pièce à travailler

-ouvre le carter inférieur F avec le levier G

-juste avant que la lame ne pénétre dans la pièce à travailler, enclenchez l'interrupteur et pénétrez progressivement en prenant pour appui l'avant de la semelle

-déplacez l'outil progressivement vers l'avant et vers le bas

-dès que la lame entre dans la pièce, relâchez le levier G

Ne jamais tirez l'outil vers l'arrière

Coupe de larges panneaux 13

Placez le panneau sur des cales, soit au sol, sur un établi ou une table.

Réglez la profondeur de coupe pour éviter de couper le support de travail.

-dans le cas où le guide parallèle ne permettrait pas de régler la largeur de coupe, fixez une règle à la pièce à travailler pour servir de guide et utilisez le côté droit de la semelle contre ce guide

Entretien / service apres-vente

• Cet outil n'est pas conçu pour un usage professionnel
• Gardez toujours votre outil et le câble propres (spécialement les aérations AB)

Débranche la fiche avant le nettoyage.

• Gardez toujours la zone autour du carter inférieur propre (enlevez la poussière et les copeaux en les nettoyant à l'air comprimé ou avec une brosse)
• Toujours nettoyez la lame de scie après toute utilisation (tout particulièrement dans le cas d'utilisation de résine)
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui-ci avait ée pour outillage SKIL
• returnez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vent skil.com)
• Veuillez noter que tout degat cause par une surcharge ou une mauvaise utilisation de l'outil ne sera pas couvert par la garantie (pour connaître les conditions de la garantie SKIL, surfez sur www. skil. com ou adressez-vous à votre revendeur)

• Ne jetez pas les outils électriques, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)

-conformément à la directive européenne 2012/19/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectueux de l'environnement

- Le symbole €⑤ vous le rappellera au moment de la mise au rebut de l'outil

Bruit/vibration

• Mesures selon EN 62841, le niveau de pression sonore de cet outil est de 97,0 dB(A), le niveau de puissance acoustique est de 108,0 dB(A) (incertitude K = 3 dB), et la vibration * (somme vectorielle triaxiale; incertitude K = 1,5 m/s²)

*sciage du bois 4,0 m/s²

*sciage du métal 2,8 m/s²

• Le niveau de vibrations émises a été mesuré conformément à l'essai normalisé de la norme EN 62841; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

-l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition -la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

• Contrôle vértekhoek ⑦
