Merkki	SKIL
Malli	5830 AA
Tuotetyyppi	Pyörösaha
Käyttö	Suorat, pitkittäiset, poikittaisleikkaukset ja viistoleikkaukset puuhun, ei-rautametalleihin, kevyisiin rakennusmateriaaleihin ja muoveihin
Terän halkaisija	190 mm
Terän kiinnitysreikä	16 mm
Leikkaussyvyys	Säädettävä, enintään 3 mm yli työkappaleen paksuuden
Leikkauskulma	Säädettävä (viistoleikkaus)
Virtalähde	Verkkovirta (tarkista jännite arvokilvestä)
Äänenpainetaso	97 dB(A)
Äänitehotaso	108 dB(A)
Tärinä (puun sahaus)	4,0 m/s²
Tärinä (metallin sahaus)	2,8 m/s²
Turvallisuus	Kaksoiseristys, turvakytkin, automaattinen alasuoja
Rinnakkaisohjain	Sisältyy, säädettävä
Pölynimurin sovitin	Kyllä, pölynimuria varten
Huolto	Puhdista tuuletusaukot, alasuoja ja terä käytön jälkeen

Usein kysytyt kysymykset - 5830 AA SKIL

Kuinka vaihtaa sahan terä?

Irrota työkalu verkkovirrasta. Paina akselin lukituspainiketta (C) vain, kun työkalu on pysäytetty. Avaa alasuoja vivulla (G). Poista pultti ja laippa, sitten terä. Asenna uusi terä pyörimissuunta huomioiden (hampaat eteenpäin). Asenna laippa takaisin ja kiristä pultti 1/8 kierrosta taaksepäin, jotta se voi irrota.

Kuinka säätää leikkaussyvyyttä?

Käytä painiketta (J) syvyyden säätämiseen. Parhaan laadun saavuttamiseksi terän tulisi ylittää työkappale enintään 3 mm. Asteikon ilmaisin (L) auttaa. Huomaa, että vinoleikkauksessa todellinen syvyys voi poiketa ilmaisimen lukemasta.

Kuinka käyttää rinnakkaisohjainta?

Rinnakkaisohjain (Z) asennetaan pohjalevyn kummallekin puolelle. Löysää painiketta (AA), säädä haluttu leikkausleveys ohjaimen asteikon avulla, ja kiristä sitten painike. Käytä sahauslinjan osoitinta (Q) nollaviitteenä. Tee aina koesahaus.

Kuinka tehdä upotusleikkaus?

Säädä leikkaussyvyys. Kallista työkalua eteenpäin siten, että osoitin on kohdistettu leikkauslinjaan. Avaa alasuoja vivulla (G). Kytke kytkin päälle juuri ennen kuin terä koskettaa työkappaletta, ja uppoa sitten asteittain nojaten pohjalevyn etuosaan. Heti kun terä on sisällä, vapauta vipu. Älä koskaan vedä työkalua taaksepäin.

Mitä tehdä takaiskussa?

Takaisku on äkillinen reaktio, joka johtuu terän jumiutumisesta tai huonosta linjauksesta. Sen välttämiseksi pidä sahaa tukevasti molemmin käsin, aseta kehosi sivuttain terään nähden ja tue suuria kappaleita kunnolla. Jos terä tarttuu, irrota liipaisin ja odota täydellistä pysähtymistä ennen sahan poistamista. Älä käytä tylsiä teriä.

Kuinka puhdistaa työkalu?

Irrota aina pistoke ennen puhdistusta. Pidä tuuletusaukot (AB) puhtaina. Puhdista alasuojan ympärillä oleva alue paineilmalla tai harjalla. Jokaisen käytön jälkeen puhdista sahanterä, varsinkin jos siihen on kertynyt pihkaa.

Millainen terä käyttää?

Käytä teriä, joiden halkaisija on 190 mm, kiinnitysreikä 16 mm ja jotka täyttävät standardin EN 847-1. Älä koskaan käytä pikateräksisiä (HSS) teriä tai hiomalaikkoja. Karbidihampaiset terät kestävät 30 kertaa pidempään.

Kuinka imuroida pöly?

Asenna pölynimurin sovitin (Y) työkaluun. Liitä pölynimuri. Varmista, että letku ei häiritse alasuojaa leikkauksen aikana. Käytä aina hengityssuojainta työskennellessäsi materiaaleilla, jotka tuottavat haitallista pölyä.

Mitkä ovat tärkeimmät turvatoimet?

Käytä suojalaseja ja kuulosuojaimia (äänitaso > 85 dB). Älä käytä väljiä vaatteita. Pidä sahasta kiinni eristetyistä kahvoista. Tarkista, että alasuoja sulkeutuu kunnolla ennen jokaista käyttöä. Älä koskaan työskentele asbestia sisältävillä materiaaleilla.

Mistä löytää varaosia?

Käytä terissä ja lisävarusteissa yksinomaan SKIL-alkuperäisosia. Vian sattuessa palauta työkalu purettamattomana ostotodistuksen kanssa jälleenmyyjälle tai SKIL-huoltokeskukseen. Takuu ei kata vaurioita, jotka johtuvat ylikuormituksesta tai virheellisestä käytöstä.

KÄYTTÖOHJE 5830 AA SKIL

Koneet on tarkoitettu pituus- ja poikittaisahauksiin puuhun kiinteallä alustalla, suoralla sahausjäljellä ja jirikulmalla 50^ asti; vastaavia sahanteriä kayttäen voidaan sahata myös ei-rautametalleja, kevytrakennusaineita ja muovia
Tata tyokalua ei ole tarkoitettu ammattikayttoon
Lue ja sailyta tama ohjekirja ③

TEKNISET TIEDOT ①

LAITTEEN OSAT②

A Kytkin
B Turvakytkin
C Karanlukituspainike
D Terapultti
E Laippa
F Alasuojus
G Alasujuksen avausvipu
H Puristuspinta
J Nuppi sahaussyvyyden asettamiseksi
K Jalkalevy
L Sahaussyvyyden osoitin
M Sahauskulman saatunuppi
N Sahauskulman osoitin
P Ruuvi rajoittimen 90^ saatamiseen
Q Sahauslinjan osoitin
R Takakahya
S Etukahva
T Teränavain
V Ruviavaimen sailytyspaikka
W Lastunpoistoaukko
Y Polynimurin sovitin
Z Sivuohjain
AA Sivuohjaimen saatunuppi
AB Ilmanvaihto-aukot

TURVALLISUUS

YLEISET SAHKOTYOKALUJENTURVALLISUUTEEN LIITTYVATVAROITUKSET

VAROITUS: Perehdy kaikkin tämän sahkötyokalun mukana toimitettuihin varoituksiin, ohjeisiin, kuviin ja teknisin tietoinh. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena voi olla sahköisku, tulipalo ja/taivakava loukkaantuminen.

Sälytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyokalu" käsittäa verkkokayttöisiä sähkötyokaluja (verkkojohdolla) ja akkukayttöisiä sähkötyokaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pida tyoskentelyalue puhtaana ja hyvin valaistuna. Tyopaikan epajarjestys tai valaisemattomat tyoalueet voivat johtaa tapaturmiin.
b) Älä työskentele sahkötyokalulla rajahdysalttiissa ympäristössa, jossa on palavaa nestetta, kaasa tai polyä. Sähkötyokalu muodostaa kipinöitä, jotka saattavat sytyttä pólyn tai hóryt.
c) Pida lapset ja sivulliset loitolla sahkotyokalua kayttäessasi. Voit menettä laitteesi hallinnan, huomiosi suuntauessa muaille.

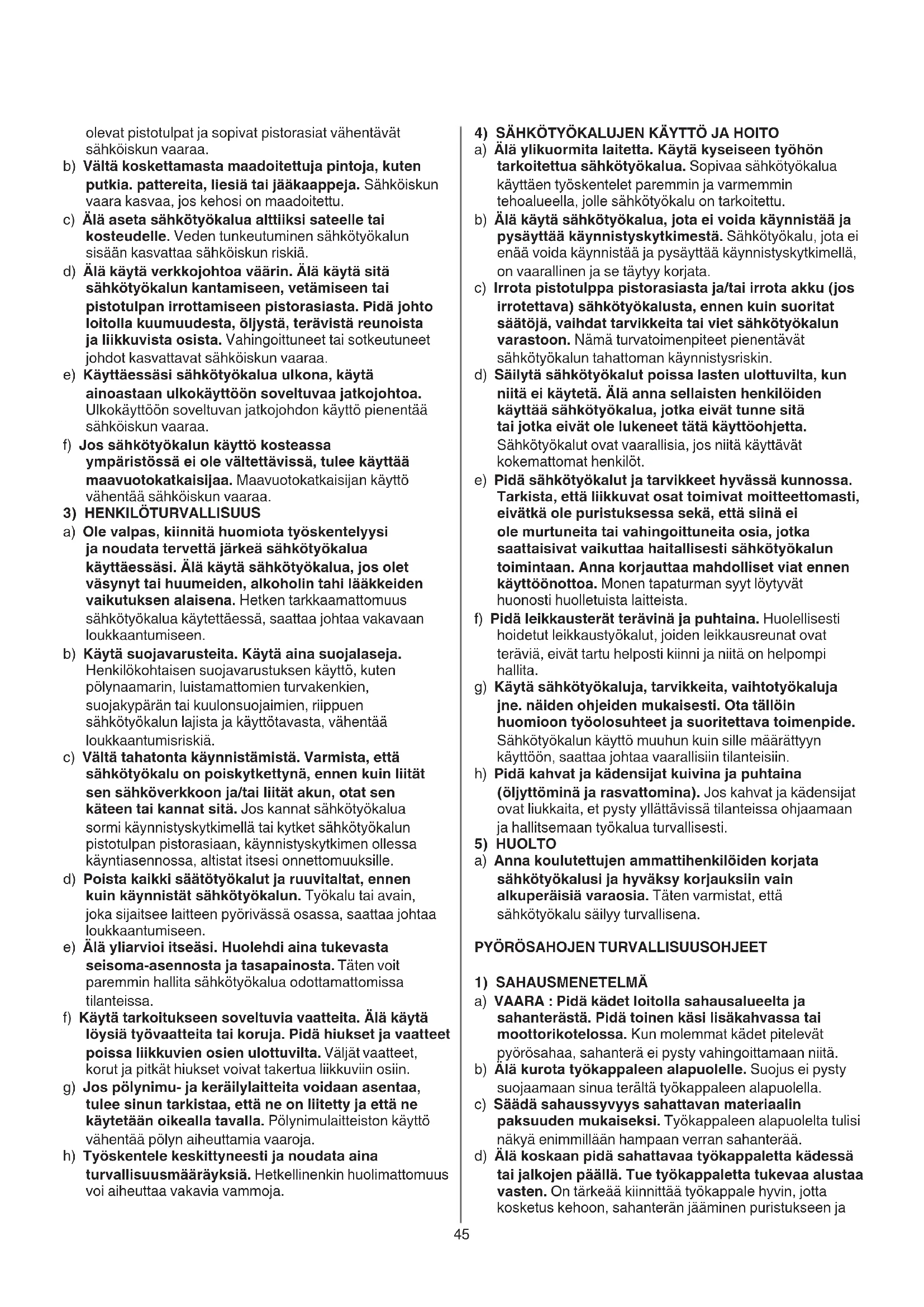

2) SÄHKÖTURVALLISUUS
a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tessall. Alä kymiän pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vahentavat sahköiskun vaaraa.
b) Välta koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jäkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä aseta sahkötyokalua altiiksi sateelle tai kosteudelle. Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskä.
d) Älä käytä verkkjohtoa vaärin. Älä käytä sita sahkötyokalun kantamiseen, vetamiseen tai pistotulpan irrottamiseen pistorasiasta. Pida johto loitolla kuumuudesta, öljysta, terävista reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sahköiskun vaaraa.
e) Kayttaessäsi sahkötyokalua ulkona, kayta ainoastaan ulkokayttoön soveltuvaa jatkojohtoa. Ulkokayttoön soveltuvan jatkojohdon kayttpienentaa sahköiskun vaaraa.
f) Jos sahkotyokalun kayttkosteassaymparistossa eile valttattvissa, tulee kaytttaamaavuotokatkaisijaa. Maavuotokatkaisijan kayttovahentaa sahkokiun vaaraa.
3) HENKILOTURVALLISUUS
a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sahkötyokalua kayttäessä. Älä käytä sahkötyokalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sahkötyokalua kaytettäessä, saattaa johtaavakavaan loukkaantumisen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käytö, kuten polynaamarin, luistamattomien turvakenkien, suojakypäran tai kuulonsuojaimien, riippuen sahkötyokalun lajista ja käytötavasta, vähentä loukkaantumisriskä.
c) Välta tahatonta käynistämista. Varmista, etta sahkötyokalu on poiskytkettna, ennen kuin liitat sen sahkoverkloon ja/tai liitat akun, otat sen käteen tai kann sita. Jos kannat sahkötyokalua sormi käynistystyskytkimellä tai kyktet sahkötyokalun pistotulpan pistorasiaan, käynistystysykkimen ollessa käyntiasennossa, altistat itsesi onnettouuksille.
d) Poista kaikki säätötyokalut ja ruuvvitalt at, ennen kuin käynnistat sahkötyokalun. Tyokalu tai avain, joka sijaitsee laitteen pyörivässa osassa, saattaa johtaa loukkaantumisen.
e) Alä yliarviöi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Taten voit paremmin hallita sahkötyokalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pida hiukset ja vaatteet poissa liikkuvien osien ulottuvila. Valjat vaatteet, korut ja pitkat hiukset voivat takertua liikkvuin osin.
g) Jos polynimu- ja keräilylaitteita voidaan asentaa, tuee sinun tarkistaa, etta ne on liitetty ja että ne käytetän oikealla tavalla. Polynimulaitteiston käytto vahentää polyn aiheuttamia vaaroja.
h) Työskentele keskittyneesti ja noudata aina turvallisuusmaäräyksiä. Hetkellenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTO JA HOITO
a) Älä ylikuormita laitetta. Käytä kyseseen työhön tarkoitettua sahkötyokalua. Sopivaa sahkötyokalua käyttaen työskeentelet paremmin ja varmemmin tehoalueella, jolle sahkötyokalu on tarkoitettu.
b) Älä käytä sahkötyokalua, jota ei voida käynnistää ja pysayttää käynistystyktkimestä. Sähkötyokalu, jota ei enaa voida käynnistää ja pysayttää käynistystyktkimellä, on vaarallinen ja se tāyty korjata.
c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sahkötyokalusta, ennen kuin suoritat saatjä, vaihdat tarvikkeita tai viet sahkötyokalun varastroon. Nämä turvatoimenpiteet piententavat sahkötyokalun tahattoman käynnistysriskin.
d) Säilytä sahkötyokalut poissa lasten ulottuvilta, kun niita ei käyteta. Äla anna sellaisten henkilöiden käyttaa sahkötyokalua, jotka eivat tunne sita tai jotka eivat ole lukeneet tata käyttoohjetta. Sahkötyokalut ovat vaarallisia, jos niitta käyttavat kokemattomat henkilöt.
e) Pidä sahkötyokalut ja tarvikkeet hyvässä kunnossa. Tarkista, etta liikkuvat osat toimivat moitteettomasti, eivätka ole puristuksessa sekä, etta siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisiv vaikuttaa Haitallisesti sahkötyokalun toimintaan. Anna korjauttaa mahdolliset viat ennen käytöönottoa. Monen tapaturman syyt lötyvät huonosti huolletuista laitteista.
f) Pida leikkausterat terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helppomi hallita.
g) Käytä sahkötyokaluja, tarvikkeita, vaihtotyokaluja jne. näden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyokalun käytto muuhun kuin sille maärattyn käyttoön, saattaa johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja kädensijat kuivina ja puhtaina (oljytöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pystyyllattavissä tilanteissa ohjaamaan ja hallitsemaan tyokalua turvallisesti.
5) HUOLTO
a) Anna koulutettujen ammatihenkilöden korjata sahkötyokalusi ja hyväksy korjauksiin vain alkuperäisia varaosia. Täten varmistat, että sahkötyokalu sällyturvallisena.

PYOROSAOJENTURVALLISUUSOHJEET

1) SAHAUSMENETELMA

a) VAARA : Pida kädet loitolla sahausalueelta ja sahanterästa. Pida toinen kasi lisakahvassa tai moottorikotelossa. Kun molemmat kädet pitelevat pyörösahaa, sahantera ei pysty vahingoittamaan niitta.
b) Älä kurota työkappaleen alapuolle. Suojus ei pysty suojaamaan sinua terättä työkappaleen alapuollella.
c) Säädä sahaussyvyys sahattavan materiaalin paksuuden mukaiseksi. Työkappaleen alapuolelta tulisi nakyā enimmilläan hampaan verran sahanteräa.
d) Älä koskaan pidä sahattavaa työkappaletta kädessä tai jalkojen paällä. Tue työkappaletta tukevaa alustaa vasten. On tärkeää kiinnittä työkappale hyvin, jotta kosketus kehoon, sahanterän jaäminen puristukseen ja

hallinnan menettäminen estysi.

e) Pidä kiinn sähkötyokalun eristetyista tartuntapinnoista, koska leikkuuterat voivat osua piilossa oleviin johtoihin tai laitteen omaan johtoon (jos leikkuuterat osuvat jannitteisen johtoon, sähkötyokalun paljaisin metalliosiin voi tulla jannitettä ja laitteen käytäja voi saada sähköiskun)
f) Kuituja pitkin sahattaessa käytäina sahausohjainta tai suorareunaista ohjainta. Tämä parantaa sahauksen tarkkuutta ja vähentä erän kiinnitartumista.
g) Käytä aina oikean kokoisia ja oikealla kiinnitysreiällarustesttuja sahanteriä (esim. tahdenmuotainen tai pyorea). Sahanterät, jotka eivat sovi sahan asennusosiin pyorivat epakeskeisesti ja johtavat sahan hallinnan menettämseen.
h) Alä koskaan käytä vaurioituneita tai väärä terän valirenkaita tai pultteja. Terän valirenkaat ja pultti on suunnitelu erityisesti sahaasi varten optimin suoritustason ja turvallisen toiminnan varmistamiseksi.

2) TAKAPOTKU - SYY JA VASTAAVAT OHJEET

• Takapotku on akillinen reactio puristettuun,
  kiinnitartuneeseen tai vaarin kohdistettuun sahanteraaan
  nahden saaden aikaan kontrollin menettaneen sahan
  nousun ylos ja ulos tyokappaleesta kohti kayttajaa
  Kun tera on puristettu tai kiinnitarttunut tiukasti halkaisun sulkeutuessa, tera pysahtyy ja moottorin reactio ajaa laitteen nopeasti taaksepain kayttajaa kohti
• Jos tera vaantyy tai on kohdistettu vaarin sahaukseen, teran takareunassa olevat hampaat voivat pureutua puun ylapintaan saaden aikaan teran nousun halkaisusta ja hypahdyksen taaksepain kohti kayttajaa
• Takaisku johtuu sahkötyokalun vaärinkäytösta tai käytösta vaaraan tarkoitukseen. Se voidaan estaa sopivin varotoimin, joita selostetaan seuraavassa.
  a) Pidä kädensijasta/-sijoista tiukasti kiinni ja pidä vartalosi ja käsivartesi asennossa, jossa voit kontrolloida mahdollisesta takapotkusta aiheutuvaa voimaa. Pidä vartalosi sahanterälinjan jommallakummalla puolella, alä sahalinjan tasalla. Mahdollinen takapotku saattaa aiheuttaa sahan hyppaämisen taaksepain, mutta tamä on käytäjan hallittavissa, mikäli sihen varaudutaan ja laitteesta pidetään oikeaoppisesti kiinni.
  b) Kun terä on tartunut kiinni tai kun sahaus keskeytetään jostakin syystä, vapauta liipaisin ja pidä saha liikkumattomana materiaalissa, kunnes terä pysähtyy täysin. Älä koskaan yritä poistaa sahaa työkappaleesta tai vetäa sahaa taaksepain terä liikkuessaa, muuten voi aiheutua takapotku. Tutki tapausta ja ryhdy tarvittaviin toimenpiteisiin terän kiinnarttumisen aiheuttavan syyn eliminoimiseksi. Välta sahausta nauloihin tai ruuveihin.
  c) Kun saha käynnistetään uudelleen työkappaleeseen, aseta terä keskelle halkaisua ja tarkista, etta sahan terät eivät ole kiinni materiaalissa. Jos sahan terä on tarttunut kiinni, se voi ponnahtaa ylos tai saada aikaan takapotkun työkappaleesta käynnistettäessä saaaa uudelleen.
  d) Tue suuret paneelit teran puristus- ja takapotkuriskin minimoimiseksi. Suuret paneelit pyrkivat painumaan oman painonsa voimasta, tuet on asetettava molemmille puolille paneelia sahauslinjan ja paneelin reunan lahelle.

e) Älä käytä tylsiä tai vaurioituneita teria.

Teroittamattomat tai värin asetetut terat aiheuttavat kapean halkaisun, josta seuraa liallinen kitka, teran tartunta ja takapotku.

f) Teran syvyyden ja vinoden saadön lukitusvipujen on oltavat tiukalla ja turvallisia ennen sahauksen suorittamista. Jos teran saatö muuttuu sahauksen aikana, seurauktena voi olla kiinnitarttuminen ja takapotku.
g) Ole erityisen varovainen sahauksissa seiniin tai muihin alueisiin, joiden taustaa tai rakennetta et pysty nakemaan. Sahantera saattaa upotessaan osua piilossa oleviin kotheisiin, jotka aiheuttavat takapotkun.

1) ALASUOJUKSEN TOIMINTA

a) Tarkista aina ennen käyttoa, etta alasuojus on suljettu kunnolla. Alä käytä sahaa,Jos alasuojusei liiku vapaasti eikä sulkeudu valittomasti. Alä koskaan kiilaa tai sido alasuojusta "auki"-asentoon. Jos saha pudotetaan vahingossa, alasuojus voitaipua.Vedä pistoke pistorasiasta, nosta alasuojus kokoonvedettaväa kahvaa käytamalla ja varmista,ettase liikkuu esteettä eikä kosketa terä eikä muita osisa sahauskulmista ja syvyyksistärippumatta.
b) Tarkista alasuojuksen jousen toiminta. Jos suojus ja jousi eivat toimi kunnolla, ne on huollettavaennen kayttoa. Alasuojuksen toiminta voi hidastua vaurioituneiden osien, tahmaisen lian tai lian keräantymisen johdosta.
c) Alasuojus on kokoonvedettäva manuailisesti vain erityissahauksia varten, kuten upotussahaus tai sekasahaus. Nosta alasuojus kokoonvedettävä kahvaa kayttamalla ja alasuojus on vapautettava heti kun tera syottyy materiaaliin. Kaikissa muissa sahaustoimissa alasuojus toimii automaattisesti.
d) Tarkista aina, etta alasuojus peittaa teran ennen sahan asettamista tyopenkille tai lattiale. Suojaamaton, liukuva teraa saa sahan kulkemaan taaksepain ja sahaamaan kaiken sen tielle tulevan materiaalin. Muista, etta teran pysahtyminen vie jonkin aikaa kytkimen vapauttamisen jäldeen.

LISAVAROTURVALLISUUSOHJEITA

Kytkentatapahtumat aikaansaat lyhytaikaisia jannitteen alenemisia; huonoissa verkko-olosuheissa saattaa tamä vaikuttaa Haitallisesti muhin laitteisin (verkkoimpedansssin ollessa alle 0,468 Ohm ei hairiöita ole odotettavissa);Jos tarviset lisatietoa,ole hyva ja ota yhteyttə omaan sahkönjakelijaasi

YLEISTA

Tata tyokalua saavat kayttaa vain 16 vuotta tayttaneet henkilot
Tämä saha ei sovellu markasahaukseen
- Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitaan saatjai tai vahdat tarviketta
- Alä kaytä tyokalua, jonka johto on vioittunut; johto on vaihettava erikoisvalmisteisen johtoon, jonka voi hankkia mista tahansa huolto-organisaatoon kuuluvasta.liikkeestä.
- Alä koskaan työsta asbestipitoista ainetta (asbestia pidetaän karsinogenisena)
- Materiaialesta, kuten lyjypitoinen maali, jotkut puulajit, mineraalit ja metalli, tuleva poly voi olla

vahingollsta (kosketuksiin joutuminen polyn kanssa tai sen sisaaan hengittaminen voi aiheuttaa kayttajalle tai sivustakatsojille allergiareaktioita ja/tai hengitysvaivoja); kayta polynaamaria ja tyoskentele polynpoistolaitteen kanssa, kun sellainen on liitettavissa

Tietyntyppiset polyt on luokiteltu karsinogenisiksi (kuten tammi- ja pyokkipoly) erityisesti puun kasittelyyn kaytettavien lisaineiden yhteydessa; kayta polynaamaria ja tyoskentele polynpoinstolaitteen kanssa, kun sellainen on liitettavissa

Noudata maakohtaisia polyyn liittyviä saantöja

• Käytä ainoastaan sahauspöytäa, jossa on kytkin, joka estäa moottorin uudelleen käynnistymisen sahkökatkon jälkeen

Käytä ainoastaan sahauspöytä, jossa on halkaisukiilaa VARUSTEET

• SKIL pystyy takaamaan tyokalun moitteettoman toiminnan vain, kun kaytetaa anlukuperaisi tarvikkeita

Kayta ainoastaan sahanteria, jotka vastaavat tassä kayttloohjeessa maäritetjä ominaistietoja, ovat koestetuja EN 847-1 mukaan ja vastaavasti merkittyjä

Käytä vain tarvikkeita, joiden salittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjkäntyktierrosluku

• Käytä ainoastaan sahanteriä, joiden vahimmäishalkaisija on 184 mm, enimmäishalkaisija 184 mm ja karan aukko 16 mm (5820)

• Käytä ainoastaan sahanteriä, joiden vahimmäishalkaisija on 190 mm, enimmäishalkaisija 190 mm ja karan aukko 16 mm (5830)

• Alä koskaan käytä pikateräksesta tehtyä sahanteriä

• Alä kaytã hionta- tai jyrsintälevyjä tämän koneen kanssa ENNEN KÄYTTOÄ

• Tarkista aina, etta syottjannite on sama kuin tyokalun nimilaatan osoittama jannite

Välta vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstettävässa materiaalissa; poista ne ennen työskentelyn aloittamista

• Poista kaikki estate sahauslinjan ylä- ja alapuolelta ennen sahausta

Kiinnitta tyostettavakappa (kiinnitttimeen tai puristimeen kiinnitety tyostettavakappa pysyy tukevammin paikoillaan kuin kasin pidettaessa)

Käytä sopivia etsintälaitteita pilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtion puoleen (kosketus sahköjohtoon saattaa johtaa tulipaloon ja sahköiskuun; kaasuputken vahingoittaminen saattaa johtaa rajahdykseen; vesijoohtoon tunkeutuminen aiheitta aineellista vahinkoa tai saattaa johtaa sahköiskuun)

Kayta taysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria

KAYTON AIKANA

Työskenneltäessä melutaso saattaa ylitttä 85 dB(A); jolloin suositellaan kuulosuojaimien käyttoä
- Alä koskaan käytä konettasi ilman alkuperäisia suojavarusteita
- Alā sahaa pieniä tyokappaleita
- Alä kaytā saaaa paan ylapuolella
- Jos saha juuttuu kiinni taiJos huomaat siinaa sahkoiden tai mekaanisen vian, sulje se heti ja irrota pistotulppa pistorasiasta
- Jos sahköjohto vahingoittuu tai katkeaa työn aikana ei johtoa saa koskettaa, vaan pistotulppa on valittomästi irrotettava pistorasiasta

KAYTON JALKEEN

Kun panet koneen pois, sommuta moottori ja varmista, etta kaikki likkuvat osat ovat pysahtyneet
- Sammutetuasi pyörösahasi alä koskaan pysäytä sahanteräa painamalla sitä sivuttaissuunnassa

TYOKALUN SYMBOLIEN SELITYKSET

③ Lue käyttohjoeitenkäyttoa
④ Kaksoiseristys (ei tarvita maajohtoa)
⑤ Alā havīta konettasi tavallisen kotitalousjatteen mukana

KÄYTTÖ

• Sahanteran kiinnittäminen ②

! vedä pistoke pistorasiasta
-ota teränavain T pidikkeestä V
-paina karanlukituspainiketta C ja pida sita painettuna samalla kun irrotat terapultin D teranavaimella T

! paina karanlukituspainiketta C vain sahan ollessa pysahdyksissä

-vapautakaranlukituspainike C
-pointa laippa E

! varmista, etta laippojen puristuspinnat H ovat täysin puhtaat ja että ne osoittavat kohti teräa
-avaa alasujo F vivusta G ja pidä siitä kiinni
kiinnittäessäti terä niin etta sahan hampailla
varustettu terä ja sahan terään merkitty nuoli osoittavat
samaan suuntaan kuin ylasuojuksella oleva nuoli
-vapautalasauojusF
-kiinnitta laippa E
-paina karanlukituspainiketta C ja pidä sita painettuna samalla kun kiristät terän pulttia teranavaimella 1/8 kierroksen verran olemaan sormikireyttä tiukemmalla (varmistaa, etta saha ei vahingoitu silloin, kun terään kohdistuu voimakas rasitus tai takapotku)
-vapautakaranlukituspainikeC

• Sahaussyvyyden asetus ⑥

-jotta saataisiin paras mahdollinen sahauslaatu, sahantera saa ulottua tyokappaleen alapuolle lkeintaan 3 mm
-vapautanuppiaJ
-nosta/laske pohjalevyä K, kunnes haluamasi sahaussyvyys nakyy steikon osoittimella L -kiristä nuppia J

• Sahauskulman asetus (0 - 50^)

-vapautanuppia M
-kallista tyokalua, kunnes haluamasi sahauskulman nakyy asteikon osoittimella N
-kiristä nuppia M

! kun sahataan viistoreunaa, sahaussyvyys ei vastaa sahaussyvydyden steikolla nakyvää arvoa

90°:n sahauskulman tarkistus ⑦

-sääda ja kirista pohjalevy K maksimisahaussyvyyteen 6
-säädä ja kiristä sahauskulma 0^ :een
-tarkista teran ja pohjalevyn valinen 90^ n kulma suorakulman avulla
-jos saat on tarpeen, vapauta nuppia M ja kayta saatoruuvia P kuvassa nakyvallà tavalla

Saaedtava sahauslinjan osoitin Q 8

-ohjaa saaaa haluttua sahauslinjaa pitkin, joka on merkitty tyokappaleeseen
-käytä suoraa 0^ :n ja viistoa 45^ :n sahausta varten
vastaavaa osoitinlinjaa

! pohjaleyn levean osan pitäisi sijaita työkappaleen

tuetun osan päällä

-voidaan saataa vastaamaan eri sahanteran leveyksiä, mutta voi kayda niin, etta sahanteran toista puolta eis saada kohdistettua, joten valitse, onko jate teran sisvai ulkopuolella 8

! sahauksen leveyden märäa terän hampaiden leveys eikä terän rungon leveys

! suorita aina ensin koesahaus tarkistaaksesi todellisen sahauslinjan

Pölnimu

-.liita polynimuri liitoskappaleeseen Y9

! varmista, etta polyimurin letku ei paase hairitsemaan alasuojaa eika sahausta

• Tyokalun kaytto ⑨

-aseta pistotulppa pistorasiaan

-pidä aina lujasti yhddlä kadellä kahvasta R ja toisella kadellä kahvasta S

-aseta saha tyokappaleelle siten, etta sen pohjaleyn etusivu lepaa tyokappaleen paallä

! varmista, etteivat sahanterän hampaat ole kosketuksissa tyokappaleeseen

-käynnista saha painamalla ensin nuppia B (= turvakytkin, jota ei voida lukita) ja sen jälkeen vetämällä kytkimestä A

! koneen pitää käydä täysillä kierroksilla ennen sahanterän kosketusta työstettävään kappaaleeseen

• alasojoa F avautuu automaattisesti, kun sahanterä koskettaa tyokappaletta (alasojoa avataan kasin vivusta G vain erikoissahauksia, kuten esim. upotussahausta, varten)

! alä liikuta työkalua vákisin (paina sitä kevyesti ja jatkuvasti valttäaksesi teran kärkien ylikuumenemisen, ja jos saahaat muovia, muovin sulamisen)

! pidä työkalusta kiinni aina työskentelyn aikana harmaan varisestä kädensija(oi)sta

-kun työ on suoritettu, sulje saha kytkimestä A

! varmista, etta tera on tãysin pysähtynyt, ennne kuin irrotat sen työkappaleesta

VINKKEJÄ

• Kännä aina työkappaleen parempi puoli alaspän, jotta reunan repeäminen olisi mahdillisimman vähäistä
  Kayta vain oikeantyyppisi teravi sahanteria 10 -sahauksen laatu riippuu hammaduksen tiheydesta -kovametallikarkiset terat pysyvat teravina jopa 30 kerta a kauemmin kuin davalliset sahanterat
  Sivuohjain Z ⑪ -tarkkoihin sahauksiin tyokappaleen reunan suunnassa -voidaan kiinnittaa pohjalevyn molemmille puolille

Sivuohjaimen saatö

-vapauta nuppia AA

-asetahaluamasi sahausleveys kayttamalla suuntaisohjaimen steikkoa (kayta sahauslinjan osoitinta Q 0-arvon osoittimena)

-kiiristä nuppia AA

• Upotussahaus 12

-asetahaluamasi sahaussyvyys

-kallista tyokalua eteenpain siten,ettaa sahauslinjan osoitin Q yhtyy haluamaasi sahauslinjaan, joka on merkitty tyokappaleeseen

-avaa alasuoja F vivusta G
-juuri ennen kuin terä uppoa tyokappaleeseen, käynnistä saha ja laske alas asteittain sen takaosaa käytäen pohjaleyn etuosaa tukipisteena
-laske sahaa asteittain alaspain vieden sita samalla eteenpain
-kun tera syottyy materiaaliin, vapauta vipu G

! alä koskaan vedà sahaa taaksepäin

• Suurten levyjen sahaaminen 13

-aseta levy ennen sahausta lattiale, pöydälle tai työpenkkiin
! aseta sahaussyvyys siten, etta sahaus tapahtuu levyn lapi eikä osu sen tukialustaan
-jos sivuohjain ei salli halutun levyistä sahausta, kiinnitä suora puupala tyokappaleeseen ohjaimeksi niin, etta pohjaleyn oikea puoli tuee tatä ohjainta vasten

HOITO / HUOLTO

Tata tyokalua ei ole tarkoitettu ammattikayttoon
- Pida tyokalu ja johto puhtaina (varmista erityisesti ilmaaukkojen puhtaus AB)

! irrota liitosjohto aina puhdistuksen ajaksi pistorasiasta

• Pida alemman suojuksen F ② ymparistö aina puhtaana (poista poly ja lastut puhaltamalla paineilmalla tai harjalla)
• Puhdista sahantera välittömästi kayton jälkeen (erityisesti pihkasta ja liimasta)

• Jos sahkötyokalussa, huolellisesta valmistuksesta ja koestusmenettelysta huolimatta esiyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi

• toimita tyokalu sita osin purkamatta lahimpaan SKIL-huoltoon (osoitteet ja tyokalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostodoste mukaan liitetynä

• Ota huomioon, että takuu ei kata tyokalun ylikuormituksesta tai vaärastä käsittelystä johtuvia vahinkoja (katso SKILin takuuehdot osoitteesta www.skil.com tai ksysjälleenmyyjalä)

YMPÄRISTÖNSUOJELU

• Älä havitä sahkötyokalua, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita)

-vanhoja sahkö- ja elektroniikkalaitteita koskevan EU-direktivin 2012/19/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sahkötyokalut on toimitettava ongelmajatteen keräyspisteeseen ja ohjattava ymparistöystävalliseen kierratykseen

-symboli ⑤ muistutta tasta, kun kaytosta poisto tulee ajankohtaiseksi

MELU/TARINA

• Täm'työkalun standardin EN 62841 mukaisesti mitattu aänenpainotaso on 97,0 dB(A) ja äänenvoimakkuus 108,0 dB(A) (epävarmuus K = 3 dB), ja tärina * (triaxvektorisumma, epävarmuus K = 1.5 m/s²)

*puun sahaus 4,0 m/s²

*metallin sahaus 2,8 m/s²

Tärinäsäteilytas o n mitattu standardin EN 62841 mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtä laitetta toiseen sekä alustavana

tärinäle altistumisen arviona käytettaessä laitetta manituisssa käytötarkoituksissa -laitteen käytö eri käytötarkoituksiin tai erilaisten tai huonosti yllapidettyjen lisälitteiden kanssa voi lisätä merkittavästi altistumistasa -laiteen ollessa sammuksissa tai kun se on käynissä mutta sillä ei tehdä työä, altistumistaso voi olla huomattavasti pienempi! suojaudu tärinän vaikutuksilta yllapitämäla laite ja sen lisavarusteet, pitamällä kädet lampiminä ja järestämälä työmenetelmät

E

Sierra circular 5820/5830

INTRODUCCION

• Suurte plaatide loikamine 13

（1）ggsuusuusuusuusuusuusuusuuusuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuus
