5830 AA - Sav SKIL - Gratis brugsanvisning og manual

Mærke	SKIL
Model	5830 AA
Produkttype	Cirkelsav
Anvendelse	Lige snit, langdele, tværsnit og geringssnit i træ, ikke-jernholdige metaller, lette byggematerialer og plast
Klingediameter	190 mm
Klingeåbning	16 mm
Skæredybde	Indstillelig, op til 3 mm ud over emnets tykkelse
Skærevinkel	Indstillelig (gering)
Strømforsyning	Netspænding (kontroller spændingen på typeskiltet)
Lydtryksniveau	97 dB(A)
Lydeffektniveau	108 dB(A)
Vibration (savning i træ)	4,0 m/s²
Vibration (savning i metal)	2,8 m/s²
Sikkerhed	Dobbelt isolering, sikkerhedskontakt, automatisk bundbeskytter
Parallelanslag	Inkluderet, indstillelig
Støvudsugningsadapter	Ja, til støvsuger
Vedligeholdelse	Rengør ventilationsåbningerne, bundbeskytteren og klingen efter brug

Ofte stillede spørgsmål - 5830 AA SKIL

Hvordan skifter jeg klingen på saven?

Tag stikket ud af værktøjet. Tryk på aksellåseknappen (C) kun når værktøjet er stoppet. Åbn bundbeskytteren med håndtaget (G). Fjern bolten og flangen, derefter klingen. Montér den nye klinge i overensstemmelse med rotationsretningen (tænderne fremad). Sæt flangen på igen og stram bolten 1/8 omgang tilbage for at tillade frigørelse.

Hvordan indstiller jeg skæredybden?

Brug knappen (J) til at indstille dybden. For optimal kvalitet må klingen kun stikke 3 mm ud over emnet. Indikatoren (L) på den graduerede skala hjælper dig. Bemærk at ved vinkelsnit kan den faktiske dybde afvige fra indikationen.

Hvordan bruger jeg parallelanslaget?

Parallelanslaget (Z) monteres på hver side af sålen. Løsn knappen (AA), indstil den ønskede skærebredde ved hjælp af anslagets skala, og spænd derefter knappen. Brug snitlinjeviseren (Q) som nulreference. Foretag altid en forprøve.

Hvordan laver jeg et dyksnit?

Indstil skæredybden. Hæld værktøjet fremad med viseren på linje med skærelinjen. Åbn bundbeskytteren med håndtaget (G). Tænd for kontakten lige før klingen rører emnet, og dyk derefter gradvist ned ved at støtte på sålens forside. Når klingen går ind, slip håndtaget. Træk aldrig værktøjet bagud.

Hvad gør jeg ved tilbageslag?

Tilbageslag er en pludselig reaktion forårsaget af en klemt eller forkert justeret klinge. For at undgå det, hold saven fast med begge hænder, placer din krop til siden i forhold til klingen, og støt store emner korrekt. Hvis klingen sætter sig fast, slip afbryderen og vent på fuldstændigt stop, før du fjerner saven. Brug ikke sløve klinger.

Hvordan rengør jeg værktøjet?

Tag altid stikket ud før rengøring. Hold ventilationsåbningerne (AB) rene. Rengør området omkring bundbeskytteren med trykluft eller en børste. Efter hver brug rengøres savklingen, især hvis der har samlet sig harpiks.

Hvilken type klinge skal jeg bruge?

Brug klinger med diameter 190 mm, boring 16 mm, som overholder EN 847-1. Brug aldrig HSS-klinger (hurtigstål) eller slibeskiver. Klinger med hårdmetal-tænder har 30 gange længere levetid.

Hvordan suger jeg støv?

Montér støvudsugningsadapteren (Y) på værktøjet. Tilslut din støvsuger. Sørg for, at slangen ikke generer bundbeskytteren under skæring. Brug altid en støvmaske, når du arbejder med materialer, der producerer skadeligt støv.

Hvad er de væsentlige sikkerhedsforanstaltninger?

Brug beskyttelsesbriller og høreværn (lydniveau > 85 dB). Bær ikke løstsiddende tøj. Hold saven i de isolerede håndtag. Kontrollér, at bundbeskytteren lukker korrekt før hver brug. Arbejd aldrig på materialer, der indeholder asbest.

Hvor finder jeg reservedele?

Brug udelukkende originale SKIL-dele til klinger og tilbehør. I tilfælde af fejl, returner værktøjet uden adskillelse sammen med købskvitteringen til din forhandler eller et SKIL-servicecenter. Garantien dækker ikke skader som følge af overbelastning eller forkert brug.

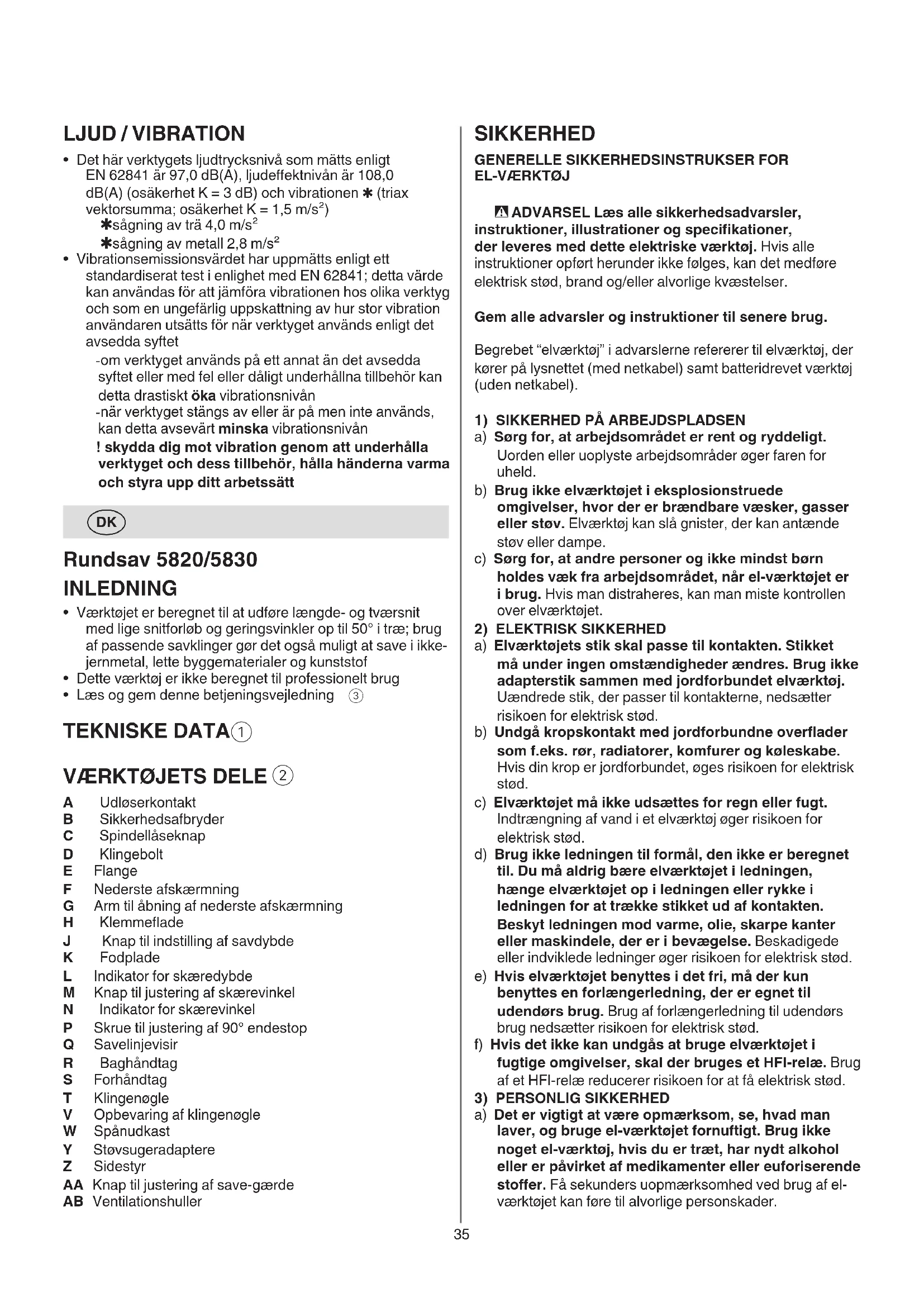

BRUGSANVISNING 5830 AA SKIL

Værktoget er beregnet til at udfrole langde- og tversnit med lige snitforlob og geringsvinkler op til 50^ i trae; brug af passende savklinger gør det ons muligt at save i ikkejernmetal, lette byggematerialer og kunststof
- Dette værktøj er/DD ke beregnet til professionelt brug
- Læs og gem davon betjeningsvejledning ③

TEKNISKE DATA①

VAERKT0JETS DELE ②

A Udloserkontakt
B Sikkherhedsafbryder
C Spindellaseknap
D Klingebolt
E Flange
F Nedersteafskaermning
G Arm til abning af nederste afskaermnng
H Klemmeflade
J Knap til indstilling af savdybde
K Fodplade
L Indikator for skaeredybde
M Knap til justering af skarevinkel
N Indikator for skarevinkel
P Skrue til justering af 90^ endestop
Q Savelinjevisir
R Baghandtag
S Forhandtag
T Klingenogle
V Opbevaring af klingenogle
W Spanudkast
Y Stovsugeradaptere
Z Sidestyr
AA Knap til justering af save-gaerde
AB Ventilationshuller

SIKKERHED

GENERELLE SIKKERHEDSINSTRUKSER FOR EL-VAERKTØJ

ADVARSEL Læs alle sikkerhedsadvorsler, instruktioner, illustrationer og specifikationer, der leveres med dette elektriske værktøj. Hvis alle instruktioner opfør herunder ikke folges, kan det medfrolelektrisk stød, brand og/eller alvorlige kvæstelser.

Begreb "elværktoj" i advarslerne refererer til elværktoj, der korer på lysnettet (med netkabel) somt batteridrevet værktoj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN
a) Sorg for, at arbejdso MRdet er rent og ryddeligt. Uorden ell er uoplyste arbejdso MRader oger faren for uheld.
b) Brug/DDelvarktoj eksplosionstruede omgivelser, hvor der er brandbare vasker, gasser ell stov. ElvarkoJ kan sla gnister, der kan antaende stov ell dampe.
c) Sorg for, at andre personer og ikke mindst børn holds de væk fra arbejdso MRdet, nár el-værktoget er i brug. Hvis man distraheres, kan man miste kontrollen over elværktoget.
2) ELEKTRISK SIKKERHED
a) Elværktjets stik skal passer til kontakten. Stikket ma under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jord forbundet elværktoj. Uændrede stik, der passer til kontakterne, nedsetter risikoen for elektrisk stød.
b) Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, øges risikoen for elektrisk stød.
c) Elværktøjet må ikke udsættes for regn eller fugt. Indtraengning af vand i et elværktøj øger risikoen for elektrisk stød.
d) Brug/DDie ledningen til formal, den icke er beregnet til. Du ma aldrig bare elværktoget i ledningen, hange elværktoget op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter aller maskindele, der er i bevgelse. Beskadigede ell er individleledninger oger risikoen for elektrisk stod.
e) Hvis elværktoget benyttes i det fri, ma der kun benyttes en forlaengerledning, der er egnet til udendors brug. Brug af forlaengerledning til udendors brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at fæ elektrisk stød.
3) PERSONLIG SIKKERHED
a) Det er vigtigt at vare opmærksom, se, hvad man laver, og bruge el-værktøj tornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenteer ull euforiserende stoffer. Få sekunders uopmaerk somhed ved brug af elværktøj kan fore til alvorlige persorskader.

b) Brug beskyttelsessudstyr og hav altid beskyttelsessbriller pa. Brug af sikkerhedsudstyr som f.eks.stovmaske, skridsikkert fodtoj, beskyttelseshjelm eller horeværn afhengig af maskintype og anvendelse nedsætter risikoen for persorskader.
c) Undgå utilsigtet igangsætning. Kontroller, at el-værktøj er slukket, for du tilslutter det til strømtilførslen og/eller akkuen, lfterller bærer det. Undgå at bare el-værktøj med fingeren på afbryderen og sorg for, at el-værktøj ikke erændt,ningar det sluttes til nettet, da dette øger risikoen for persorskader.
d) Gör det til en vane altid at fjerne indstillingsværktoj aller skruenøgle, for el-værktogetændes. Hvis et stykke værktoj aller en nogle sidder i en roterende maskindel, er der risiko for persorskader.
e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermen har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstoj. Undgå lõse beklaedningsgenstande eller smykker. Hold här og toj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende toj, smykker aller langt här.
g) Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stovmengden og dermed den fare, der er forbundet stov.
h) Selvom du kender værktogjt godt og ervant til at bruge det, skal du alligevel vare opmærksom og overholde sikkerhedsanvisningerne. Et ojebliks uopmaerksohemd kan medfere alvorlige personskader.
4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VaERKT0J
a) Undgå overbelastning af el-værktøj. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udfores. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug/DDe et el-vaerktoj, hvis afbryder er defekt. Et el-vaerktoj, der icke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, for maskinen indstilles, for skift af tilbehorsdele eller for el-værktøjetLAGGES til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-værktøj uden for boRs rækkevidde. Lad aldrig personer, der icke er fortrolige med el-værktøjet aller icke har gennemlaest disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
e) Vedligehold el-værktoj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, söledes at el-værktojets Funktion påvirkes. Få beskadigede dele repareret,inden el-værktojet tags i brug. Mange uheld skyldes)dårligt

vedligeholdte el-vaerkktjoer.

f) Sorg for, at skareværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skareværktøjer med skarpe skarekanter sætter sig ikke sa hurtigt fast og er nemmere at fore.
g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. Anvendelse af el-værktøjet til formal, som ligger utden for det fastsatte anvendelsesomrade, kan fore til farlige situationer.
h) Hold handtag og gribeflader torre, rene og fri for olie og smorefedt. Hvis handtag og gribeflader er glatte, kan værktogjet ikke handteres og styres sikkert, hvis der sker noget uventet.

5) SERVICE

a) Sorg for, at el-varktoj kun repareres af kvalificere de fagfolk og at der kun benyttes originale reservedele. Dermed sikres storst mulig maskinsikkerhed.

SIKKERHEDSFORSKRIFTER FOR RUNDSAVE

1) SAVEPROCEDURE

a) FARE : Hold fingrene væk fra saveområdet og savklingen. Hold på ekstragrebet eller motorhuset med den,andenhand.Holdes saven med begge hænder,kan disse ikke kvæstes af savklingen.

b) Stik ikke händen ind under arbejdsemnet. Skærmen kan ikke beskytte Dem mod savklingen neden under arbejdsemnet.

c) Justerer dybdeindstillingen after arbejdstykket.
Mindre end en hel tand pa saveklingen skal vare synlig pa undersiden af arbejdstykket.

d) Hold aldrig det emne, der skal saves i, i händen ellher hen over benet. Sikre emnet pa en stabil holder.Deter vigtigt at fastgore emnet godt for at minimere fare forkropskontakt, klemning af savkling eller tab af kontrl.

e) Hold elværktøjet i de isolerede grep, da skærebladene kankommen til at røre ved en skjult ledning eller sin egen ledning (hvis skærebladene rør er ved en stromførende ledning, kan udsatte metaldele på elværktøjet blive stromførende og give betjeningspersonen elektrisk stød)

f) När De saver på langs ad ärerne, skal De altid bruge et sidestyr eller et lige stykke træ som styr. Det giver større præcision og nedsætter risikoen for at savklingen saetter sig fast.

g) Anvend altid savklinger i den rigtige størrelse og med passende boring (f.eks. stjerneformet aller rund). Savklinger, der ikke passer til savens monteringsdele, lober ikke rundt, hvorved du taber kontrollen.

h) Anvend aldrig beskadigede aller forkerte savklingeskiver aller -bolte. Savklingeskiver og -bolte er specielt konstrueret til Deres sav for optimal praestation og sikker anvendelse.

2) TILBAGESLAG - ARSAGER OG TILSVARENDE ADVARSLER

• Tilbageslag er en pludselig reaktion på en fastklemt, blokeret eller forkert indstillet savklinge, som fär saven til at løfte sig op og ud af arbejdsemnet mod brugeren

• Nár savklingen er fastklemt eller blokeret, fordi savsnittet lukker sig, gár savklingen i stå og motorreaktionen driver hurtigt saven tilbage mod brugeren

• Hvis savklingen bliver skæv eller forkert rettet ind i savsnittet, kan tænderne på savklingens bagkant trænge ned i traæts overflade, hvilket fær savklingen til atkommen ud af savsnittet og blive kastet tilbage mod brugeren

• Et tilbageslag skyldes forkert eller fejltbehaeftet brug af el-vaerktojet. Det kan forhindres ved at traffe egnede forsigtighedsforanstaltninger, der beskrives i det folgende.
  a) Hold godt fast i saven med begge hender og anbring armene saledes, at De kan modsta tilbageslagskræfterne. Stå med kroppen ved sider af savklingen, ikke på linje med savklingen. Tilbageslag kan bevirke, at saven kastes tilbage, men hijvis der træffes de korrekte forholdsregler, kan brugeren klare tilbageslagskræfterne.
  b) Hvis savklingen sætter sig fast eller narr savearbejdet af en uller anden ground afbrydes, skal afbryderen slippes og saven holds ubevgelig i materiaiet, indtil savklingen stär fuldstændigt stille. Forsog aldrig at fjerne saven fra arbejdsemnet erler at trække saven baglæns, mens savklingen er i bevgelse, da der ellers kan opstä tilbageslag. Find arsagen til at savklingen har sat sig fast og ret fejlen. Pas på ikke at save i som eller skruer.
  c) Når saven startes i arbejdsemnet igen, anbring savklingen midst i savsnittet og sorg for at savtænderne ikke griber ind i arbejdsemnet. Hvis savklingen sætter sig fast, kan den bevæge sig opad eller blive kastet tilbage fra arbejdsemnet, når saven startes igen.
  d) Understand store arbejdsemner for at minimere risikoen for at savklingen klemmes fast og slas tilbage. Store arbejdsemner har en tendens til at synken od pa midten under deres egen vegt, sa der skal placeres understotninger under arbejdsemnet i beggesider, tæt pa snittet og i naerheden af emnets kant.
  e) Anvend aldrig en slov eller beskadiget savklinge. Uskarpe eller forkert indstillede savklinger giver smalle snit, som forarsager stor friktion, fär savklingen til at sætte sig fast og giver tilbageslag.
  f) Klingedybde- og smigskæringslasehandtag skal vare stramme og sidde godt fast, for De begynder at save. Hvis savklingens indstilling aendrer sig under savningen, kan det bevirke, at savklingen sætter sig fast og giver tilbageslag.
  g) Vær saerlig forsigtig, narr der saves i bestaende vægge eller andre områder, hvor man ikke har direkte indblick. Den neddykkende savklinge kan blokere i forbindelse med savning i skjulte genstande, hvilket kan.fore til et tilbageslag.
  1) FUNKTION AF DEN UNDERSK/ERM
  a) Inden haverbrugtagning skal De kontrollere, at underskaarmen lukker rigtigt. Hvis underskaarmen ikke kan bevæge sig frit og lukker omgående, ma saverne anvendes. Fasspænd erler blokér aldrig underskaarmen i aben stilling. Hvis saver ven ved et uheld tabes, kan underskaarmen blive bojet. Træk stikket ud af kontakten, hæv underskaarmen med handtaget og sorg for at den kan bevæge sig frit og ikke berører savklingen eller andre dele, i alle vinkler og savedybder.
  b) Kontrolier Funktionen auf underskaermens fjeder. Hvis skarmen og fjederen ikke fungerer korrekt, skal de repareres for brug. Underskaermen kan fungere trægt

pá ground af beskadigede dele, klaebrige aflejringer ell ophobning af snavs.

c) Underskarmen ma kun haves manuelt ved speciel savning f.eks. dyksavning og savning i sammensatte materialer. Hcv underskarmen ved hjelp af handtaget, og sa snart savklingen berorer arbejdsemnet, skal underskarmen udloses. Ved al anden savning skal underskarmen fungere automatisk.
d) Sorg altid for at underskærmen dækker savklingen, før saven lægges ned på arbejdsbænken eller gulvet. En ubeskyttet savklinge, som kører i tomgang, vil få saven til at bevæge sig baglæns og save i alt, derkommen i vejen for den. Vær opmaerksom pa, at det tager lidt tid, før savklingen stopper, after kontakten slippes.

EKSTRA SIKKERHEDSFORSKRIFTER

• Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald; under ugunstige netbetingelser kan andre apparater blive pavirket heraf (hvis strømtilforslens systemimpedans er minde end 0,468 Ohm, er det usandsynligt, at der opstar ulemper); ønsker de yderligere afklaring, kontakt venligst din lokale el leverandør

GENERELT

• Dette værktøj ma ikke bruges af personer under 16 År
• Dette værktøj er/DDE ekgnet til vandsavning
• Fjern altid forst stikket fra kontakten, forend De foretager nogleændringer eller skifter tilbehør
• Anvend aldrig værktøjet, hvis ledningen er beskadiget. Den skal udskiftes med en specielt forberedt ledning, der kan fas gennem kundeservice.
• Bearbejd/DD: Asbestholdigt materiale (asbest er kræftfremkaldende)
• Stov fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan vare skadeligt (kontakt med aller indanding af stovet kan forarssage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, uller hos omkringstaende); bær en stovmaske og arbejd med en stovudsgningsanordning, hvor en sādan kan sluttes til
• Visse slags stov er klassificeret som kræftfremkaldende (som f.eks. stov fra eg og bog) især i forbindelse med tilsaetningsstoffer til træbehandling; bær en stovmaske og arbejd med en stovudsguntingsanordning, hvor en sādan kan sluttes til
• Følg de nationale krav, hvad angar stov, for de materialer, du onsker at arbejde med
• Anvend kun et savbord udstyret med en sikkerhedskontakt, som forhindrer re-start af motoren, after en spændingsafbrydelse
• Anvend kun et savbord udstyret med en spaltekniv

TILBEHØR

• SKIL kan kun sikre en korrekt Funktion af værktøjet, hviss der benyttes original tilbehør
• Brug kun savklinger, der svarer til de tekniske data, der er angivet i/DDenne vejledning, og som er kontrolleret og mærket tilsvarende iht. EN 847-1
• Der på kun benytttes tilbehør, hvis godkende omdrejningstal er mindst á hjt som værktøjets max. omdrejningstal i ubelastet tilstand

• Brug kun savklinger med en min. diameter på 184 mm, en maks. diameter på 184 mm og et spindelhul på 16 mm (5820)

• Brug kun savklinger med en min. diameter på 190 mm, en maks. diameter på 190 mm og et spindelhul på 16 mm (5830)

• Brug aldrig savklinger der er lavet af HSS stål
• Anvend aldrig slide/skaereskiver til dette værktøj INDEN BRUG
• Kontroller altid at forsyningsspændingen er den samme som den spænding, der er anførp pa værktogjets navneskitt
• Undgå skader forårsaget af skruer, som eller andre materialer i arbejdsstykket; fjernppe De begynder at arbejde
  Fjern alle genstande savel ovenp som nedenunder savlinien, for De begynder at save
• Fastgor emnet (det er sikrere at holde emner i en fastgorghingsanordning eller skruestik end med handen)
• Anvend egnede sogeinstrumenter til at &, fre frem til skjulte forsyningsledninger erer kontakt det lokale forsyningssselskab (kontakt med elektriske ledninger kan fore til brand og elektrisk stod; beskadigelse af en gasledning kan fore til eksplosion; brud pa et vandrør kan fore til materiel skade eller elektrisk stod)
• Anvend helt udrullede og sikre forlangerledninger med en kapacitet på 16 A

UNDER BRUG

Under arbejde med værktjoet kan lydniveauet overstige 85 dB(A);brug horeværn
- Brug aldrig værktøjet utden den originale beskyttelsesskærm
- Forsog ikke at save ekstremt små arbejdsstykker
Arbejd ikke med værktøjet over hovedet
- I tilfælde af blokering ell er ved elektrisk eller mekanisk fejlfunktion, afbryd straks værktøjet og tag stikket ud af kontakten
- Hvis kablet beskadiges aller skæres over under arbejdet,/DD:ke beror kablet, og straks trak ud stikket

EFTER BRUG

• After endt arbejde skal afbryden afbrydes og alle bevægelige dele vare stoppet før værktøjet sættes til side
• After afbrydelse af rundsaven, sa stop aldrig rotationen af savklingen ved et pres fra sider

FORKLARING TIL SYMBOLERNE PÄ VÄRKTØJET

③ Laes instruktionen inden brugen
④ Dobbelt isolering (jordforbindelse unodvendig)
⑤ Vaektj ma违法犯罪 som almindeligt affald

BETJENING

• Montering af savklinge ②
  ! træk stikket ud af kontakten
  -tag bladnoglen T ud af opbevaringspladsen V
  -tryk på spindellåseknappen C og hold den nede, medens De fjerner klingebolten D med bladnøgle T
  !tryk kun pa spindellaseknappen C, när værktøjet.
  inke bevæger sig
  -udlos spindellaseknappen C
  -fjern flangen E
  ! sorg for at flangernes fastspændingsflader H er helt rene og vender mod klingen
  -äbn underskærmen F med tappen G og hold den fast, medens De monterer savklingen med savtændnere og pilen trykt på savklingen jegende i samme retning som pilen på overskærmen

-udløs underskaermen F
-monter flangen E
-tryk på spindellåseknappen C og hold den nede, medens De spænder klingebolten med bladnøglen 1/8 omgang fingerstramt (sikrer at savklingen kan glide, nar den udsættes for ekstrem modstand for at reducere motoroverbelastning og savbagslag)
-udløs spindellåseknappen C

• Indstilling af savdyben 6

-for at opna et perfekt kvalitetssnit bør savklingen icke rage mere end 3 mm nedenfor arbejdsemnet
-losknappenJ
-loft/saenk foden K indtil den onskede savdybde fremkommen pa skalaen ved at anvende individatoren L
-spænd knappen J

• Indstilling af savvinklen (0 - 50^) ⑦

-losknappenM
-tip værktøj indtil den ønskete savvinkel fremkomm er pa skalaen ved at anvende indicatoren N
-spaend knappen M

! ved smigskæring, vil savdybden ikke svare til den angivne værdi på savdybdekalaen

• Check at savvinklen er 90^ ⑦

-justér og spænd foden K til maksimal savdybde ⑥ -justér og spænd savvinklen pa 0^
-kontroller at der er en 90^ vinkel mellem savklinge og undersiden af foden med en vinkel
-hvis justering er nødvendig, Iøsn knappen M og brug stilleskruen P som vist

! den bredeste del af foden bor hvile pa den del af arbejdsemnet som har stotte

-kan indstilles after forskellige savbladebredder. Det kan imidlertid forekomme, at den ene side af savklingen ikke justeres. Vaelg derefter, om affaldsmaterialet er pa klingens indvendige aller uvdendige side 8
! savbredden er afhengig af bredden pa savtanderne og ikke af delve klingen
! udfør altid et prove snit, for at kontrollere den aktuelle savlinje

Stovopsugning

-monter stovsuger til forlaengerstykket Y
! lad aldrig stovsgerslangenkommenikontakt med underskaarmen ellersavningen

• Betjening af værktoget 9

-saat stikketikkontakten
-hold altid handtaget R fast med den ene hand og handtaget S med den,anden hand
- placer værktøjt med forenden af fodenden fladt imod arbejdsemnet

I sorg for at savtanderne ikke griber ind i arbejdsemnet

• start Deres værktøj ved forst at trykke knappen B (= sikkerhedsafbryder, som ikke kan lases) ind og derefter træk på afbryder A
  ! værktøjet skal kore med max. hastighed indensavklingen berørerarbejdsemnet
  -underskaermen F abnes automatisk nár savklingen

berorer arbejdsemnet (havkun skaermen manuelt ved hjaelp af tappen G ved speciel savning f.eks. dyksavning)
! overbelast ikke værktøjet (anvend et let og vedvarende tryk for at undgå overophedning af savklinger og, i tilfælde af skæring af plastik, at smelte plastikmaterialiet)
! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r)
-nár De er faerdig med savningen, sluk værktøjet ved at slippe afbryderen A
I vær sikker på, at savklingen står fuldstændigt stille, forend De Iøfter vaerktojet væk fra arbejdsemnet

GODE RÄD

• Laeg altid den paeneste side af arbejdsemnet nedad for at minimere splitting

• Brug kun skarpe savklinger af den korrekte type 10 -kvaliteten af snittet foriges med antallet af taender -hårdmetalsavklinger holder skaret op til 30 gange laengere end alm. klinger

• Sidestyr Z ⑪

-til praecise snit langs kanten af arbejdsemnet
-kan saettes ind pa begge sider af foden

Justering af sidestyret

-losn knappen AA
-justér til den ønskede savbredde ved hjælp af skalaen
pá sidestyret (brug savelinjevisir Q som 0-reference)
-spænd knappen AA

Dyksavning 12

-indstil den onskede savdybde
-vip værktøj fremad med savelinjevisir Q pa linje med den ønskede savelinje markeret pa arbejdsemnet
-äbn underskaermen F med tappen G
-lige inden klingen berorer arbejdsemnet, start værktøjet og sænk gradvist bagparten af værktøjet ved at benyttte forenden af foden som støtlepunkt
-bevæg værktøjet gradvist nedad og samtidigt fremover
-sa snart savklingen berer arbejdsemnet, Iots tappen G

!Foraldrigvarktojetbagover

• Savning af store emner 13

-stot emnet tæt på snittet, enten på gulvet, bordet eller arbejdsbænken

! indstil savdybden säledes at De saver gennem emnet og ikke gennem det som støtter emnet

-hvis sidestyret ikke er langt nok til den ønskete savbredde, sa fastgør et lige stykke træ som styr og før hijre side af foden imod dette styr

VEDLIGEHOLDELS/SERVICE

• Dette værktøj er/DD ke beregnet til professionelt brug
• Hold værktøj og ledningen ren (især ventilationshullerne AB)

! træk stikket ud for rensnig

• Hold altid omradrdet omkring den nederste afskaermning F ② rent (fjern stov og spaner ved at blase det ud med trykluft aller med en børste)

• Rengor savklingen straks after brug (specielt for harpiks og lim)

• Skulle elværktøj trods omhyggelig fabrikation og kontrol skulle holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektrovræktøj

• send det/DDskilte værktøj sammen med et købsbevis til forhandleren eller nærmeste SKIL-serviceværksted (adresser og resedelstegning af værktøjet vindes på www.skil.com)
  Husk, at beskadigelse som folge af overbelastning.
  eller forkert handtering af værktoget ikke er omfattet
  af garantien (se www.skil.com vedrørende SKILgarantibetingelserne,ller sporg din forhandler)

MILJ0

• Elværktøj, tilbehör og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande)

i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniskeprodukter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en@made, der skåner miljøet mest muligt
-symbolet ⑤ erindrer dig om dette, nár udskiftning er ndvendig

STØJ/VIBRATION

• Malti henhold til EN 62841 er lydtryksniveaet for dette værktj 97,0 dB(A) og lydeffektniveaet 108,0 dB(A) (usikkerhed K = 3 dB), og vibrationen (triax vector sum; usikkerhed K = 1.5m / s^2)

savning at trea 4,0m / s^2
savning af metal 2,8 m/s²

Vibrationsniveaulet er malt i henhold til den standardiserede test som anfort i EN 62841. Det kan benytttes til atammenigne to stykker værktog som en forellobig bedommelse af udsættelsen for vibrationer, nar værktoget anvendes til de naevnte form

-anvendes værktøjet til andre formaler med andet erler darligt vedligeholdt tilbehør, kan dette oge udsættelsesniveauaet betydeligt
-de tidsrum, hvor værktjoet er slukket, ellr hvor det korer uden reelt at udfrole noget arbejde, kan reducere udsættelsesniveauaut betydeligt

! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktoget og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre

（N

Sirkelsag 5820/5830

INTRODUKSJON

! ved skråsaging vil kuttedybden ikke korrespondere med verdien på kuttedybdeskalaen
