5830 AA - Zāģis SKIL - Bezmaksas lietošanas instrukcija

Zīmols	SKIL
Modelis	5830 AA
Produkta veids	Ripzāģis
Pielietojums	Taisni, garenvirziena, šķērsvirziena un leņķa griezumi kokā, krāsainajos metālos, vieglajos būvmateriālos un plastmasās
Asmens diametrs	190 mm
Asmens urbums	16 mm
Griešanas dziļums	Regulējams, līdz 3 mm virs sagataves biezuma
Griešanas leņķis	Regulējams (leņķis)
Barošana	Tīkls (pārbaudīt spriegumu uz datu plāksnītes)
Skaņas spiediena līmenis	97 dB(A)
Akustiskās jaudas līmenis	108 dB(A)
Vibrācija (koka zāģēšana)	4,0 m/s²
Vibrācija (metāla zāģēšana)	2,8 m/s²
Drošība	Dubultā izolācija, drošības slēdzis, automātiskais apakšējais aizsargs
Paralēlais vadotne	Iekļauts, regulējams
Putekļsūcēja adapteris	Jā, putekļsūcējam
Apkope	Pēc lietošanas notīrīt ventilācijas atveres, apakšējo aizsargu un asmeni

Bieži uzdotie jautājumi - 5830 AA SKIL

Kā nomainīt zāģa asmeni?

Atvienojiet instrumentu. Nospiediet vārpstas bloķēšanas pogu (C) tikai tad, kad instruments ir apstājies. Atveriet apakšējo aizsargu ar sviru (G). Noņemiet skrūvi un atloku, pēc tam asmeni. Uzstādiet jauno asmeni, ievērojot griešanās virzienu (zobi uz priekšu). Uzlieciet atpakaļ atloku un pievelciet skrūvi par 1/8 pagrieziena atpakaļ, lai nodrošinātu atbrīvošanu.

Kā regulēt griešanas dziļumu?

Izmantojiet pogu (J), lai regulētu dziļumu. Lai iegūtu optimālu kvalitāti, asmens nedrīkst pārsniegt sagatavi vairāk par 3 mm. Indikators (L) uz graduētās skalas jums palīdz. Ņemiet vērā, ka leņķa griezumā faktiskais dziļums var atšķirties no norādītā.

Kā lietot paralēlo vadotni?

Paralēlo vadotni (Z) var uzstādīt abās pamatnes pusēs. Atskrūvējiet pogu (AA), iestatiet vēlamo griešanas platumu, izmantojot vadotnes skalu, pēc tam pievelciet pogu. Izmantojiet griezuma līnijas tēmēkli (Q) kā nulles atskaites punktu. Vienmēr veiciet iepriekšēju testu.

Kā veikt iegremdēšanas griezumu?

Iestatiet griešanas dziļumu. Nolieciet instrumentu uz priekšu tā, lai tēmēklis būtu saskaņots ar griezuma līniju. Atveriet apakšējo aizsargu ar sviru (G). Ieslēdziet slēdzi tieši pirms asmens pieskaras sagatavei, pēc tam pakāpeniski iegremdējiet, balstoties uz pamatnes priekšējās daļas. Kad asmens ieiet, atlaidiet sviru. Nekad nevelciet instrumentu atpakaļ.

Ko darīt atsitiena gadījumā?

Atsitiens ir pēkšņa reakcija, ko izraisa iespiests vai nepareizi nostādīts asmens. Lai to novērstu, turiet zāģi stingri ar abām rokām, novietojiet ķermeni malā no asmens un pareizi balstiet lielos gabalus. Ja asmens pielīp, atlaidiet slēdzi un pagaidiet, līdz tas pilnībā apstājas, pirms izņemat zāģi. Neizmantojiet notrulušus asmeņus.

Kā tīrīt instrumentu?

Pirms tīrīšanas vienmēr atvienojiet kontaktdakšu. Turiet ventilācijas atveres (AB) tīras. Notīriet zonu ap apakšējo aizsargu ar saspiestu gaisu vai suku. Pēc katras lietošanas notīriet zāģa asmeni, īpaši, ja ir uzkrājusies sveķi.

Kādu asmens veidu izmantot?

Izmantojiet asmeņus ar diametru 190 mm, urbumu 16 mm, kas atbilst EN 847-1 standartam. Nekad neizmantojiet ātrgriezēja tērauda (HSS) asmeņus vai slīpēšanas diskus. Karbīda zobu asmeņi nodrošina 30 reizes ilgāku kalpošanas laiku.

Kā uzsūkt putekļus?

Uzstādiet putekļsūcēja adapteri (Y) uz instrumenta. Pievienojiet putekļsūcēju. Pārliecinieties, ka šļūtene netraucē apakšējam aizsargam griešanas laikā. Vienmēr izmantojiet putekļu masku, strādājot ar materiāliem, kas rada kaitīgus putekļus.

Kādi ir būtiskākie drošības pasākumi?

Valkājiet aizsargbrilles un trokšņu slāpētājus (trokšņa līmenis > 85 dB). Nevalkājiet brīvu apģērbu. Turiet zāģi aiz izolētajiem rokturiem. Pirms katras lietošanas pārbaudiet, vai apakšējais aizsargs pareizi aizveras. Nekad nestrādājiet ar materiāliem, kas satur azbestu.

Kur atrast rezerves daļas?

Asmeņiem un piederumiem izmantojiet tikai oriģinālās SKIL daļas. Bojājuma gadījumā atgrieziet instrumentu nenoņemtu ar pirkuma apliecinājumu pie sava tirgotāja vai SKIL pēcpārdošanas servisa centrā. Garantija neattiecas uz bojājumiem, ko rada pārslodze vai nepareiza lietošana.

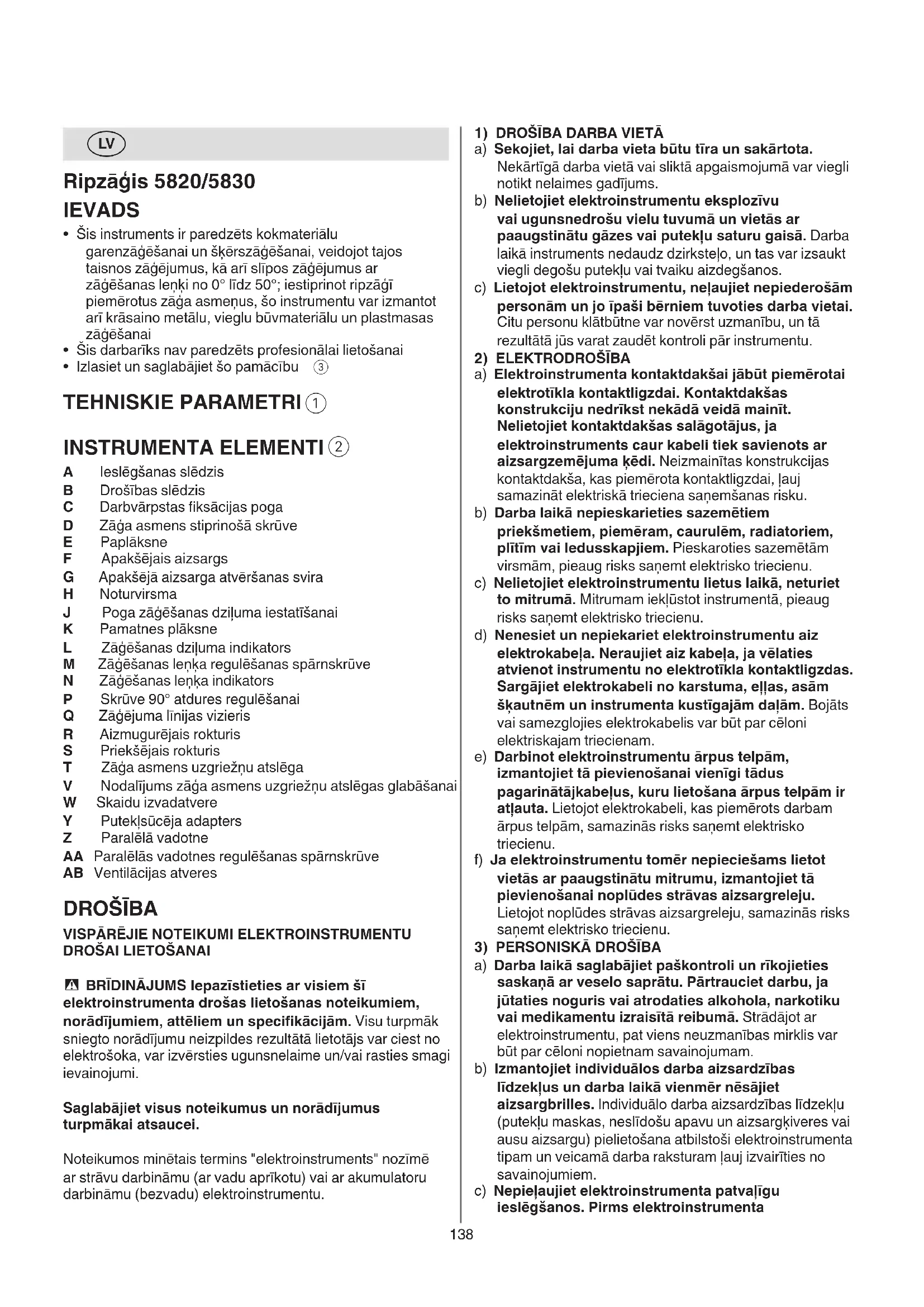

LIETOŠANAS INSTRUKCIJA 5830 AA SKIL

AB Ventilacijas atveres

DROŠIBA

VISPAREJIE NOTEIKUMI ELEKTKROINSTRUMENTU DROŠAI LIETOSANAI

BRIDINAJUMS lepazistieties ar visiem si elektroinstrumenta drojas lietoanas noteikumiem, noradijumiem, atteliem un specifikacijam. Visu turpmak sniegto noradijumu neizpildes rezultata lietotajs var ciest no elektrosoka, var izversties ugunsnelaime un/vasrasties smagi ivainojumi.

Saglabajiet visus noteikumus un noradijumus turpmakai atsaucei.

Noteikumos minetais temins "elektroinstruments" nozime ar stravu darbinamu (ar vadu aprikotu) vai ar akumulatoru darbinamu (bezvadu) elektroinstrumentu.

1) DROŠIBA DARBA VIETÁ

a) Sekojiet, lai darba vieta butu tira un sakartota. Nekartiga darba vieta vai slikta apgaismojumavar viegli notikt nelaimes gadijums.

b) Nelietojiet elektrinstrumentu eksplozivu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gazes vai puteklū saturu gaisa. Darba laikā instruments nedaudz dzirkstelo, un tas var izsaukt vieglī degošu puteklū vai tvaiku aizdegšanos.

c) Lietojot elektroinstrumentu, nelaujiet nepiederosam personam un jo ipasi berniem tuvoties darba vietai. Citu personu klatabutne var noverst uzmanibu, un ta rezultata jus varat zaudet kontroli pär instrumentu.

2) ELEKTRODROSIBA

a) Elektroinstrumenta kontaktdakšai jabut piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikt nekādā veidā mainit. Nelietojiet kontaktdakšas salagotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemëjuma kedi. Neizmainitas konstrukcijas kontaktdakša, kas piemērola kontaktligzdai, lauj samazinat elektriskā trieciena sanemşanas risku.

b) Darba laika nepieskarieties sazemetiem prieksmetiem, piemeram, caurulem, radiatoriem, plitim vai ledusskapjiem. Pieskaroties sazemetam virsmam, pieaug risks sanemt elektrisko triecenu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam ieklustot instrumenta, pieaug risks sanemt elektrisko triecenu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja velaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargajiet elektrokabeli no karstuma, ellas, asam skautnem un instrumenta kustigajam dalam. Bojats vai samezglojies elektrokabelis var but par celoni elektriskajam triecienam.

e) Darbinot elektroinstrumentu arpus telpam, izmantojiet ta pievienošanai vienigi tadus pagarinatajkabelus, kuru lietosana arpus telpam ir atlauta. Lietojot elektrokabeli, kas piemerocts darbam arpus telpam, samazinas risks sanemt elektrisko triecenu.

f) Ja elektroinstrumentu tomer nepiecesams lietot vietas ar paaugstinatu mitrumu, izmantojet ta pievienosanai nopludes strvas aizsargreleju. Lietojot nopludes strvas aizsargreleju, samazinas risks sanemt elektrisko triecienu.

3) PERSONISKA DROŠIBA

a) Darba laika saglabajiet paaskontroli un rikojieties saskaña ar veselo sapratu. Partrauciet darbu, ja jutaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisitā reibumā. Stradajot ar elektrinstrumentu, pat viens neuzmanibas mirklis var but par celoni nopietnam savainojumam.
b) Izmantojiet individuos darba aizsardzibas lidzeklus un darba laikai vienmer nesajiet aizsargbrilles. Individuo darba aizsardzibas lidzeklu (puteklu maskas, neslidosu apavu un aizsargkiveres vai ausu aizsargu) pielietosana atbilostoisi elektroninstrumenta tipam un veicama darba raksturam lauj izvairities no savainojumiem.
c) Nepielauijiet elektroinstrumenta patvaligu ieslegsanos. Pirms elektroinstrumenta

pievienošanas elektrotiklam, akumulatora
ievietošanas vai iznemšanas, kā arī pirms
elektroinstrumenta pärnešanas pärliecinieties,
ka tas ir izslēgts. Pärnesot elektroinstrumentu, ja
pirksts atrodas uz iesledzëja, kā arī pievienojot to
elektrobarošanas avotam laikā, kad elektroinstruments ir
ieslēgts, var vieglnotikt nelaimes gadijums.

d) Pirms instrumenta ieslegsanas neaizmirstiet iznemt no ta regulejosos instrumentus vai skruvjatslegas. Patronatslega vai skruvjatslega, kas instrumenta ieslegsanas brid nav iznemta no ta var radit savainojumu.
e) Stradajot are elektroinstrumentu, ieturiet stingru staju. Darba laika vienmer saglabajiet lidzsvaru un centieties nepaslidet. Tas atvieglos instrumenta vadibun neparedzetasituacijas.
f) Izveliieties darbam piemeroitu apgerbu. Darba laika nenesajiet brivi plandoas drebes un rotaslietas. Netuviniet garus matus un drebes elektroinstrumenta kustigajam dalam. Valigas drebes, rotaslietas un gari mati variekerties instrumenta kustigajas dalas.
g) Ja elektroinstrumenta konstrukcija lauj tam pievienot arejo puteklu uzuksanas vai savaksanas/ uzkrasanas ierici, sekojiet, lai ta tiktu pievienta elektroninstrumentam un parezizi darbotos. Pielietojot puteklu uzuksanu vai savaksanu/uzkrasanu, samazinas to kaitiga etekme uz stradajosas personas veselibu.
h) Nepalaujieties uz iemanam, kas tiek iegutas, biezi lietojot instrumentus, neiesligstiet paśapmierinātība un neignorejiet instrumenta droşas lietoşanas principus. Neuzmanīgas rìcibas del džās sekundes dalās var gūt nopietnu savainojumu.
4) ELEKTKROINSTRUMENTU LIETOSANA UN APKOPE
a) Neparslogojiet elektroinstrumentu. Katram darbam izveldieties piemeroitu instrumentu. Elektroinstruments darbosies labak un drošak pie nominās slodzes.
b) Nelietojiet elektroinstrumentu, ja ir bojats ta iesledzëjs. Elektroinstruments, ko nevar iesegt un izslegt, ir bistams lietošanai un to nepieciesams remontet.
c) Pirms elektroinstrumenta apkopes, regulësanas vai darbinstrumenta nomainas atvienojiet tā kontaktdakšu no barojsā elektrotíkla vai iznemiet no tā akumulatoru, ja tas ir izhemams. Sadi iespejams samazinat elektroinstrumenta nejausas ieslegsanās risku.
d) Elektroinstrumentu, kas netiek darbinats, uzglabajiet piemerotā vieta, kur tas nav sasniedzams berniem un personam, kuras neprot rikoties ar instrumentu. Ja elektroinstrumentu lieto nekompetentes personas, tas var apdraudēt cilveku veselibu.
e) Savlaicigi apkalpjiet elektroinstrumentus un to piederumus. Parbaudiet, vai kustigas dalle darbojas bez traucejiumem un nav iespiletas, vai kada no dalam nav salauztva vai bojata, vai katra no tam pareizi funkcione un pilda tai paredzeto uzdevumu. Nodrosiniet, lai bojatas dalle tiktu savlaicigi nomainitas vai remontetas pilnvarotaremontu darbnica. Daudzi nelaimes gadijumi notiek tapec, ka elektroinstruments pirms lietošanas nav pienacigi apkalpots.

f) Savlaicigi notiriet un uzasiniet griezosos darbinstrumentus. Rupigi kopti instrumenti, kas apgadati ar asiem griezejinstrumentiem, lauj stradat daudz razigak un ir vieglak vadami.
g) Lietojiet vienigi tadus elektroninstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzeti attiecigajam pielietojuma veidam. Bez tam janem vera ari konkretie darba apstaki un pielietojuma ipatnibas. Elektroinstrumentu lietošana citiem merkiem, neka to ir paredzejusi ražotajfirma, ir bistama un var novest pie neparedzamam sekam.
h) Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas un tiras, sargajiet t as no ellas un smervielam. Slideni rokturi un noturvirsmas truce efektivi rikoties ar elektroinstrumentu un to drosi vadit neparedzetas situacijas.
5)APKALPOŠANA
a) Nodrosiniet, lai Instrumenta remontu veiktu kvalificets personals, nomai nai izmantojot originas rezerves dalas un piederumus. Tikai tiespejams panakt instrumenta ilgstošu un nevainojamudarbibu bez atteikumiem.

DROŠIBAS NOTEIKUMI RIPZAGIEM

1) ZAGESANA
a) BISTAMI: Netuviniet rokas zageshanas vietai vai zaga asmenim. Ar otru roku turiet instrumentu aiz papildroktura vai dzineja korpusa. Turozagi ar abam rokam, rotejoaksmens tas nevar savainot.
b) Nepieskarieties ar rokām apstrādājāma priekṣmeta apakṣējai dalai. Ripzāga aizsargs nevar nodrošinat aizsardzību no zāga asmens apstrādājāma priekṣmeta apakśpuse.
c) Iestadiet zagesanas dzilumu atbilstosi apstradajama prieksmeta biezumam. Darba gaita apstradajama prieksmeta apakspuse redzamas zaga asmens zobudalas augstumam jabut mazakam par pilnu asmens zobu augstumu.
d) Neturiet zāgējamo priekšmetu ar roku un nebalstiet to ar kāju. lestipriniet zāgējamo priekšmetu stabilā turetajierice. Ir loti svarīgi, lai zāgējamais priekšmets tiktu labi nostiprinats, jo tādā gadijumā tiek minimizeta kermenā dalu saskarśanās iespeja ar rotejoso zāga asmeni, kā ari zāga asmens iestregšanas un kontroles zaudešanas iespeja.
e) Turiet electroinstrumentu tikai pie izolētās satversānas virsmas, tāpēc ka griesanas asmeni var nonākt kontaktā ar apslēptiem vadiem vai ar savu vadu (griesanas asmeni saskaroties ar "barošanas" vadu var paklaut electroinstrumenta metālaDSLas "barošanai" un var izraisit operatoram elektrōšoku)
f) Veicot garenzageshanu, lietojiet paralelo vadotni vai izmantojiet kā vadotni prieksmeta taisno malu. Tas palielina zageshanas precizitati un samazina zaga asmens iestregshanas iespejamibu.
g) Lietojiet pareiza izmera zaga asmeni ar piemerotas formas centrao atverumu (piemeram, zvaigznes veida vai apalu). Zaga asmeni, kas neatbilst stiprino so elementu formai, necentrejas uz darbvarpstas un var novest pie kontroles zaudeesan pār zageshanas procesu.
h) Neizmantojiet nolietotas vai bojatas zaga asmens starplikas vai noturuzgrieznus. Sis detalias ir ipaşi

paredzetas ripzaga asmeniem, lai nodrosinatu optimaludarba kvalitati un drosibu.

2) ATSITIENS - CELONI UN NOTEIKUMI NOVERSANAI

• Par atsitienu sauc negaiditu ripzaga reakciju, tā asmenim iestregstot apstradājamajā materialā vai novirzoties no zāgējuma linjas, kā rezultāta instruments strauji parvietojas augsup no apstradājamā prieksmeta darba veiceja virziena
  Ja, zagejumam aizveroties, zaga asmens tiek stingri iespiests, tas peksni apstajas, ka rezultata elektrodzinejaraditais reactivais speks liek instrumentam strauji parvietoties darba veiceja virziena
• Ja zāgēsanas laikā zāga asmens noliecas sanu virzienā
  vai novirzās no zāgējuma linijas, tā aizmugurejās malas
  zobi var iestregt zāgējama kokmateriala virskārtā, liekot
  asmenim izrauties no zāgējuma vietas un parviietoties
  darba veicēja virzienā
• Atsitiens ir sekas elektrinoinstrumenta nepareizai vai neprasmigai lietošanai. No tā var izvairities, ieverojot zinamus piesardzibas pasakumus, kas apraksti iturpmakaja izklasta.
  a) Stingri turiet instrumentu ar abam rokam, satverot to tada veida, lai izturetu atsitiena reactiva speka iedarbibu. Pie tam nestaviet uz vienas linjas ar zaga asmeni, bet gan viena vai otra puse no ta. Atsitiens var izraisit peksnu zaga parvietoans darba veiceja virziena, tacute, veicot vajadzigos piesardzibas pasakumus, atsitiena reactiva speka iedarbubu iespejams controlet.
  b) Ja zaga asmens iestregst vai ari zagesana tiek partraukta kadu citu iemeslu del, atlaidiet ripzaga iesledzegju un turpiniet turet instrumentu nekustigi, lidz zaga asmens pilnigi apstajas. Nekada gadijumaneiznemiet instrumenta asmeni no zagejuma un nevelciet ripzagi atpakal, kamer zaga asmens vel atrodas kustiba, jo tas var izsaukt atsitenu. Noskaidrojet zaga asmens iestregsanas iemeslus un veiciet pasakumus to noversanai. Izvairieties no taduprieksmetu zagesanas, kuros atrodas naglas vai skruves.
  c) Atkartoti iesledzot ripzagi laikā, kad tā asmens atrodas apstrādājamajā prieksmeta, centieties turet asmeni zagejuma skeluma vidū un pārbaudiet, vai tā zobi nav iespiedušies zagejamajā materialā. Ja zaga asmens ir iestredzis, tad, iesledzot instrumentu, tā asmens var strauji parvietoties augsup no apstrādājamā prieksmeta, izraisot atsitenu.
  d) Lai izvairitos no zaga asmens iestregsanas un atsitiena, zagejot liela izmera panelus, tie ir jaatbalsta. Liela izmera paneli zem sava svara medz ieliekties, tapec balsti janovieto panela abos sanos tuvu zagejuma linijai un pie panela malas.
  e) Neizmantojiet neasus vai bojatus asmenus. Neuzasinati vai nepareizi iestiprinati asmeni veido sauru zagejuma skelumu, kas var izsaukt pastiprinatu berzi, asmens iestregsanu un zaaga atsitienu.
  f) Pirms darba uzsaksanas stingri pievelciet zagesanas dziluma un zageshanas lenka iestadijumu fiksejosas sviras. Ja zageshanas laika izmainas zaga asmens stavokla iestadijumi, tas var izsaukt asmens iestregsanu un zaga atsitien.
  g) leverojiet ipasu piesardzibu, veicot izageseanu ar asmens iegremdeesanu sienas vail citos skatienam sleptos objektos. legremdetais zaga asmens zageshanas laikavariestregt sleptaja objekta,ka rezultata

varnotiktatsitiens.

1) APAKSEJAIZSARGPARSEGAFUNKCIONESANA
a) Ik reizi pirms darba uzsaksanas pärbaudiet, vai zaga asmens apaksejais aizsargs pilnibā aizveras. Nestradajet ar ripzagi, ja ta asmens apaksejais aizsargs nespj brivi pärvioties un neaizveras uzreiz. Nemeginiet nofikset ripzaga apaksejo asmens aizsargu atvertā stavokli. Ja ripzagis neajuši nokrit, asmens apaksejais aizsargs var saliekties. Sādā gadijumā atvienojiet instrumentu no elektrotikla, ar speciala ivelkoša roktura palidzibu paceliet asmens apaksejo aizsargu un pärbaudiet, vai tspej brivi pärvioties un neskar asmeni vai kādu citu instrumenta dalu. Pärbaude javeic pie visiem zagešanas dziluma un lenka iestadijumiem.
b) Parbaudiet asmens apaksej aizsarga atsperes darbibu. Ja aizsargs vai ta atspere nedarbojas pareizi, pirms darba uzsa kanas jveic to akope. Zaga asmens apaksej aizsarga briva parvietoanas var tik trauceta kada bojajuma, gumijas nosedumu vai sakrajusos netirumu del.
c) Zaga asmens apaksjo aizsargu ir pielaujams atvert ar roku tikai tad, kad tiek veikti tadi specialie zagjumi, ka zagešana ar asmens iegremdešanu vai salikto zagjumu veidosana. Sados gadijumos ar ievalkosaroktura palidzibu atveriet asmens apaksjo aizsargu un, ripzaga asmenim ieejot apstradajamaja materiala, tulit to nolaidiet. Veicot visus parejos zagjumus, asmens apaksjam aizsargam jadarbojas automatiski.
d) Pirms ripzaga novietosanas uz darbgalda vai gridas raugieties, lai asmens apaksejais aizsargs nosegtu asmeni. Nenosegts asmens, kas pec inerces vel rote, var likt ripzagim parvietoties atpakaivirziena, sagriezot visu, kas gadas tam celā. Atcerieties, ka pec instrumenta izslegsanas zaga asmens vel kadu laiku turpina rotet.

PAPILDU DROSBAS NOTEIKUMI

Stravas pieaugums kede rada islaicigus sprieguma kritumus; ja ir nelabveligi strvas padeves nosacijumi, var tikt ietekmets cits aprikojums (traucejumi parasti nav noverojami, ja elektroapgades sistemas pilna iekseja pretestiba neparsniedz 0,468 omus); ja Jums ir nepieciesams sikaks skaidrojums, varat sazinaities ar vietejo elektroapgades iestadi

VISPAREJA INFORMACIJA

• So instrumentu nedrikst izmantot personas, kas jaunakas par 16 gadiem
• Sis ripzagis nav paredzets mitru prieksmetu zägeshanai
• Pirms instrumenta regulësanas vai piederumu nomainas atvienojiet to no barojsa elektrotikla
• Nekad neizmantojiet instrumentu, ja bojats tā vads; tas jānomaina pret speciali sagatavotu kabeli, kas pieejams servisa uzneumā.
• Neapstradajet materialus, kas satur azbestu (azbestam piemit kancerogenas ipa'sibas)

• Materiaíla, pieméram svinu saturóras krasas, daß koka skirnu, mineralu un metála, putekli var but kaitigi (saskare ar putekliem vai to ieelposana var izraisit alergiskas reakcijas un/VAI elpoşanas celu sasilmas operatoram vai klatesosajiem); izmantojiet puteklu masku un puteklsucéju, ja to iespejams pievienot

• Dazu veidu putekji ir klasificeti ka kancerogeni (piemeram, ozola vai dizskabarza putekji),jo ipasipavienojuma ar koksnes kondcionesanas piedevam;izmantojet putekmu masku un puteklsuceju, ja toiespejams pievienot

• leverojiet ar puteklu savaksanu saistitos nacionalos noteikumus, kas attiecas uz apstradajamajiem materialiem
  Lietojiet ripzagim piemerotu zageesan galdu, kas apgadats ar drosibas sledzi; tas noveres instrumenta patvaligu ieslegsanos, atjaunojoties barojsa sprieguma padevei
  Lietojiet tikai tadu zageesan galdu, kas apgadats ar skelejnazi

PIEDERUMI

Firma SKIL garantē instrumenta nevainojamu darbūtikai tad, ja tiek lietoti originalie papildpiederumi
- Izmantojiet tikai zaga asmenus, kas atbilst saja lietošanas pamacibā noteiktajiem parametriem, ir pärbauditi atbilstoši standarta EN 847-1 prasibam un attiecīgi marketi
- Lietojiet tikai tādus darbinstrumentus, kuru piējaujamais darbības Ātrums ir vismaz tikpat liels, kā instrumenta maksimalais brīvgaitas Ātrums
- Izmantojiet tikai zaga asmenus ar minimalo diametru 184 mm, maksimalo diametru 184 mm un darbvarpstas atveri 16 mm (5820)
- Izmantojiet tikai zaga asmenus ar minimalo diametru 190 mm, maksimalo diametru 190 mm un darbvarpstas atveri 16 mm (5830)
- Neiestipriniet zāgī asmenus, kas izgatavoti no Ātrgiezejterauda (HSS)
- Neiestipriniet ripzāgī slipēsanas vai griesanas diskus ar so instrumentu

PIRMS DARBA UZSAKSCANAS

Vienmér parliecinieties, ka spriegums, kas uzradits uz instrumenta markejuma plaksnites, atbilst padeves spriegumam elektrotikla
- Izvairieties no instrumenta bojajumiem, ko var radit apstradājamāja prieksmeta esosās skruves, naglas vai citi lidzīgi objekti; pirms darba uzsašanas atbrivojet apstradājamo materialu no šadiem prieksmetriem
- Pirms zageshanas nodrosiniet, lai zagejuma trase no abam zagejama prieksmeta pusem tiktu atbrivota no jebkada veida skersliem
- Nostipriniet apstradajamo detalu (to ir drosak
nostiprinat ar spailem vai skruvspilem, nevis turet roka)
- Ar piemērota metalmekletāja palidzūbū pārbaudiet, vai apstrādes vietu neškērso sleptas elektropārvades linijas, kā ari gazes vai udens caurules; šaubu gadījumā griezieties viētējā komunālas saimnicēbas iestādē (darbinstrument am skarot elektrotíka fazes liniju, var izcelties ugunsgreks un strādājosais var sanem elektrisko triecienu; gazes vada bojajums var izraisit sprādzienu; darbinstrument am skarot udensvada cauruli, var tikt bojatas materialās vertibas un strādājosais var sanem elektrisko triecienu)
Lietojiet pilnigi attitus un drosus pagarinatajkabelus, kas paredzeti 16 A stravai

DARBA LAIKA

Darba laikā instrumenta radīṭa trokṣna limenis var pārsniegt 85 dB(A); lietojiet ausu aizsargus
- Nelietojiet ripzägi, ja uz tā nav nostiprināti visi paredzētie asmens aizsargi
- Nezagejiet loti mazus prieksmetus

• Nestradajiet ar ripzagi, turot to virs galvas
  Ja iestregst ripzaga asmens vai notiek jbkura cita mehaniska vai elektriska rakstura klume,nekavejoties izsledziet instrumentu un atvienojiet to no barojsa elektrotikla
• Ja darba laikā tiek pargriezts vai citadi mehaniski bojats instrumenta elektrokabelis, nepieskarieties tam, bet nekavejoties atvienojiet elektrokabela kontaktdaksu no barojsa elektrotikla

PEC DARBA PABEIGSANAS

• Pirms instrumenta novietosanas izslédziet tā elektrodzineju un nogaidiet, lfdz ir pilnīgi apstājušas visas instrumenta kustigās dalas
• Pec ripzaga izslegsanas nemeginiet nobremzet zaga asmeni, izdarot uz to spiedenu sanu virziena

UZ INSTRUMENTA ATTÉLOTO SIMBOLU SKAIDROJUMS

③ Pirms izstradajuma lietoisanas izlasiet ta lietoisanas pamacibu
④ Divkarsa izolacija (nav jalieto zemejuma vads)
⑤ Neizmetiet nolietoto instrumentu sadzives atkritum tvertne

DARBS

• Zaga asmens iestiprinăsana ② ! atvienojiet instrumentu no elektrotikla
• iznemiet zaga asmens uzgriežnu atslēgu T no ripzaga nodalijuma V
• nospiediet instrumenta darbvarpstas fiksējoso pogu C un, turot to nospiestu, ar uzgriežnu atslēgas T palidzibu izskruvejiet zaga asmens stiprinošo skruvi D ! darbvarpstas fiksējoso pogu C drikst nospiest tikai tad, kad instruments atrodas miera stavokli -atlaidiet fiksējoso pogu C
• nonemiet paplaksni E ! nodrosiniet, lui abu paplaksnu noturvirsmas H butu nevainojami tiras un butu vérstas pret zaga asmeni
• lietojot sviru G, atveriet apaksejo asmens aizsargu F un, noturot to atvertu, ieviotojiet zaga asmeni, sekojot, lui zaga asmens zobu versums un uz zaga asmens attelotas bultas virziens sakristu ar bultas virzenu, kas attelota uz ripzaga asmens augsejā aizsarga
• atbrivojiet apaksejo asmens aizsargu F
• novietojiet paplaksni E uz zaga asmens
• nospiediet instrumenta darbvarpstas fiksējoso pogu C un, turot to nospiestu, ar pirkstiemi pieskrüvejiet stiprinošo skruvi un tad pievelciet to ar zaga asmens uzgriežnu atslēgu par 1/8 no pilna apgriezieta (sadi tiek panakta paplaksnu noturvirsmu izslideşana gadijumā, ja iestregst zaga asmens, novéršot elektrodzineja párslodzi un iespejamo zaga atsitienu) -atlaidiet fiksējoso pogu C
• Zagësanas dziluma iestadisana ⑥ -lai nodrosinatu optimalu apstrades kvalati, asmens nedrikst iziet caur zagjamo prieksmetu vairak, ka par 3 mm -nedaudz atskruvejiet sparnskruvi J -pacelot/nolaizot zaga pamatni K, iestadiet velamo zagësanas dzilumu atbilstoši indicatora L rādijumiem uz skalas -pievelciet sparnskruvi J
  Zagesanas lenka iestadiisana (robezas no 0^ lidz 50^ ) -nedaudz atskruvejiet sparnskruvi M

-noliecot instrumentu sanu virziena, uzstadiet velamo zageesanas lenki atbilstoši indicatora N radijumiem uz skalas
-pievelciet sparnskruvi M

! veidojot slisos zageyumus, zageshanas dzilums neatbilst uz zageshanas dziluma skalas nolasamajai vertibai

Zaga asmens perpendicularities pbarde attieib a pret ripzaga pamatni ⑦
-iestadiet maksimalo zageesanas dzilumu un dostipriniet ripzaga pamatni K saja stavokli ⑥
-iestadiet zageesanas lenki 0^ un nostipriniet ripzaga pamatni
-ar sturena palidzibu parbaudiet zaga asmens perpendicularitati attiecibā pret ripzaga pamatnes apaksejo virsmu
-ja vajadziga regulësana, nedaudz atskruvejiet sparnskruvi M un izmantojiet regulësanas skruvi P, ka paradits attela

Regulejamszagejuma linijas vizierisQ 8

• kalpo, lai atvieglotu instrumenta vadisanu pa ieprieks iezimetu zagejuma liniju
  -veidojot taisnos zagejumus ar lenki 0^ un slipos
  zagejumus ar lenki 45^ , vadieties pec atbilstosā
  zagejuma linjas viziera ierobojuma

! zāgēsanas laikā ripzāga pamatnes paplasinatajai dalai jaatrodas uz zāgējamā prieksmeta atbalstītās dalas

-var noregulét, lai pielagotu dažadus zága asmens platumus, tacu iespejams, ka viena zaga asmens puse necentrejas, un šādā gadijuma izvělieties, vai atkritumu materiās atrodas asmens iekšejā vai ārejā puse (8)
! zāgējuma platumu nosaka nevis zāga asmens
korpusa biezums, bet gan tā zobu izvērsuma
platums
! lai pārbauditu realās zāgējuma linijas atbilstūbu iepriekš izimētajai, pirms darba vienmer veiciet izmeginājuma zāgējumus

• Puteklu uzsqksana

-pievienojiet puteklsucceju instrumenta savienotajam Y ⑨

! darba laikā vadiet ripzāgi tā, lai puteklsucēja
caurule netraucētu apaksejā asmens aizsarga
parvietošanos vai zagésanas procesu

Instrumenta darbinasana 9

-pievienojiet ripzaga elektrokabeli barjoosajamelekrotiklam
-darba laika stingri turiet ripzagi ar abam rokam aiz rokturiem R un S
-uzsakot zageshanu, novietojiet instrumenta pamatnes prieksjo dalu uz zagejama prieksmeta virsmas

! nodrosiniet, lai pirms ripzaga ieslegsanas asmens zobi nepieskartos zagejamajam prieksmetam

-iesledziet instrumentu, vispirms nospiezot pogu B (= drośibas sledzis bez fiksacijas) un pec tam nospiezot iesledzêja taustinu A
!kontaktējiet instrumenta asmeni ar zāgējamo priekšmetu tikai pēc tam, kad tā asmens griesanās ātrums ir sasniedzis nominālō vertibu
-ripzaga apaksejais asmens aizsarges F atveras automatiski, asmenim ieejot zagejamaja prieksmeta (asmens aizsarges jaatver ar sviras G palidzibu tikai ipaos gadijumos, piemeram, veicot zageisanu ar

asmens iegremdeesan)

! nemeginiet darbinstrumentam piemerot speku (piemerojiet vieglu un nepartrauktu spiedenu, laizvairitos no asmens galu parkarsanas, vai, ja tiek griezta plastmasa, no plastmasas materiala kusanas)
! darba laikā vienmēr turiet instrumentu aiz pelekās krāsas noturvīrsmas(ām)
-darba operacijas beigas, izsledziet instrumentu, atbrivojot iesledzeja taustiu A
! pirms instrumenta pacelsanas no zagejama prieksmeta nogaidiet, lidz ta asmens pilnigi apstajas

PRAKTISKI PADOMI

Lai noverstu zageyamaprieksmeta virsmas plaisaansu, to ieteicams novietot tā, lai prieksmeta dekorativa puse (virspuse) butu versta lejup
Lietojiet tikai asus zaga asmenus, kuru tips atbilst zagejama materiala ipasibam un apstrades veidam 10

-zagjuma kvalati iespejams uzlabot, lietojot zaga asmeni ar palielinatu zobu skaitu
-zaga asmeni ar cielmetala zobiem saglaba darbam nepieciesamo asumu lidz 30 reizem ilgak, nekara parast tipa zaga asmeni

• Paralela vadote Z ⑪

-ir paredzeta precizu zagejumu veidosanai paraleli zagejama prieksmeta malai
-ir nostriprinama jebkura instrumenta puse

Paralelas vadotnes stavokla regulešana

-nedaudz atskruvejiet sparnskruvi AA
-noregulejiet velamo zageesanas platumu, izmantojot paralelas vadotnes skalu (izmantojiet zagejuma linijas vizieri Q ka atsauci 0 punktam)
-pievelciet sparnskruvi AA

legremdeesan zageshana 12

-iestadiet velamo zageshanas dzilumu
-nolieciet instrumentu uz prieksu, zagejuma linijas viziera Q jaatbilst uz detalas atzimetajai velamajai griezuma linjai
-lietojot sviru G, atveriet apaksejo asmens aizsargu F
-iesledziet ripzagi un tuviniet ta rotejo so asmeni
zagejama prieksmeta virsmai, laizot lejup instrumenta
aizmugurejo dalu un izmantojot ta prieksejo dalu kā
atbalsta punktu

-pakapeniski iegremdejiet ripzaga asmeni zagejamajapeikskmeta un vienlaikus saciet virzit instrumentu uzprieksu zagejuma virziena

-ripzaga asmenim ieejot apstradajamaja materiala, atlaidiet sviru G
! nekad nevelciet instrumentu atpakalvirziena

• Liela izmera panelu zagesana 13

-atbalstiet prieksmetu zagjuma vietas tuvumā, novietojot uz gridas vai darbgalda
I iestadiet velamo zageshanas dzilumu ar tadu\ aprekinu, lai asmens izietu cauri zagjamajam\ prieksmetam, bet neskarti virsmu, uz kuras\ balstas apstradajamais prieksmets
-gadijumā, ja taisna zagejuma veidosanai nav iespējams izmantot paralelo vadotni, pienaglojet vai citadi nostipriniet uz zagejamā prieksmeta virsmas plakanu koka listi, ko zageesanas laika izmantojiet ka vadotni, virzot gar to ripzaga pamatnes labo malu

• Sis darbariks nav paredzets profesionālai lietošanai
• Uzturiet tiru instrumentu un elektrokabeli (ipasi ventililacijas atveres AB)! pirms instrumenta tirisanas atvienojiet to no elektrotikla
  Vienmér raugieties, lai vieta ap apaksejo aizsargu F ② butu tira (savaciet puteklus un skaidas, tos aizpusot prom ar saspiestu gaisu vai saslaukot ar slotu)

• Pec ripzaga lietoanas nekavejoties attriet ta asmeni (ipasni no svekiem un limes paliekam)
  Ja, neraugoties uz augsto izgatavošanas kvaliti un rupigo pecražošanas parbaudi, instruments tomer sabojajas, tas janogadā remontam firmas SKIL pilvarota elektroinstrumentu remonta darbnica

• nogādājiet instrumentu neizjauktā veidā kopa ar iegādes dokumentiem tuvākajā tirdzniecības viēṭa vai firmas SKIL pilnvarotā péciegādes apkalposanas un remonta iestāde (adreses un instrumenta apkalposanas shēma ir sniegta interneta vietne www.skil.com)

• leverojiet, ka garantija neietilpst parslodzes vai nepareizas instrumenta ekspluatacijas izraisitie bojajumi (SKIL garantijas noteikumus skatiet www.skil.com vai versietenies pie izplatitaja)

APKARTEJAS VIDES AIZSARDZIBA

• Neizmetiet elektroiekartas, piederumus un iesainojuma materialus sadzives atkritumos (tikai ES valstim)

• saskaña ar Eiropas Savienibas direktivu 2012/19/ ES par nolietotajām elektriskajām un elektroniskajām iekartām un tās atspogulojumiem nacionalajā likumdošana, nolietotās elektroiekartas ir jāsavac, jaizjauc un janogādā otrreizejai pārstradei apkārtējai videi nekaitīgā veidā

• ipašs symbols ⑤ atgādina par nepiečiesamību izstrādajumus utilizē videi nekaitīgā veida

TROKSNIS/VIBRACIJA

• Veicot merijumus atbilstosi EN 62841, ši instrumenta akustiskā spiediena limenis ir 97,0 dB(A), akustiskās jaudas limenis ir 108,0 dB(A) (nenoteiktība K = 3 dB), bet vibracija * (triaksiāla vektora summa; nenoteiktība K = 1.5 m/s²)

zāgējot koku 4,0 m/s²
zāgējot metalu 2,8 m/s²

Vibracijas limenis ir noteikts, izmantojot standarita EN 62841 paredzeto proceduru; to var izmantot, lai salidzinatu instrumentus un provizoriski izvretetu vibracijas iedarbibu, lietojot instrumentu minetajiem merkiem

• instrumenta izmantošana citiem mērkiem vai ar citiem vai nepietiekami koptiem piederumiem var ieverojami palielinat kopejo vibracijas iedarbibas pakapi
• laika periodi, kad instruments ir izslegtsvai arir ieslegtstacu darbs ar to nenotiek, var ieverojami samazinat kopejo vibracijas iedarbibas pakapi

! pasargajiet sevi no vibracijas iedarbibas, veicot instrumenta un ta piederumu tehnisko apkopi, noversot roku atdzisano un pareizi organizejot darbu

Diskinis pjuklas 5820/5830

IVADAS
