5830 AA - Sag SKIL - Gratis bruksanvisning og manual

Merke	SKIL
Modell	5830 AA
Produkttype	Sirkelsag
Bruk	Rette kutt, langs- og tverrkutt og gjæringsvinkler i tre, ikke-jernholdige metaller, lette byggematerialer og plast
Bladdiameter	190 mm
Boring	16 mm
Kuttedybde	Justerbar, opptil 3 mm utover arbeidsstykkets tykkelse
Kuttevinkel	Justerbar (gjæring)
Strømforsyning	Nettstrøm (sjekk spenning på typeskiltet)
Lydtrykknivå	97 dB(A)
Lydeffektnivå	108 dB(A)
Vibrasjon (saging i tre)	4,0 m/s²
Vibrasjon (saging i metall)	2,8 m/s²
Sikkerhet	Dobbelt isolert, sikkerhetsbryter, automatisk nedre beskyttelse
Parallellanlegg	Inkludert, justerbar
Støvsugeradapter	Ja, for støvsuger
Vedlikehold	Rengjør ventilasjonsåpningene, nedre beskyttelse og bladet etter bruk

Ofte stilte spørsmål - 5830 AA SKIL

Hvordan bytte sagbladet?

Koble fra verktøyet. Trykk på aksellåseknappen (C) kun når verktøyet er stoppet. Åpne det nedre beskyttelsesdekselet med spaken (G). Fjern bolten og flensen, deretter bladet. Monter det nye bladet i henhold til rotasjonsretningen (tennene fremover). Sett tilbake flensen og stram bolten 1/8 omdreining tilbake for å muliggjøre utkopling.

Hvordan justere kuttedybde?

Bruk knappen (J) for å justere dybden. For optimal kvalitet bør bladet ikke overstige arbeidsstykket med mer enn 3 mm. Indikatoren (L) på den graderte skalaen hjelper deg. Merk at ved vinkelkutt kan den faktiske dybden avvike fra angivelsen.

Hvordan bruke parallellanlegget?

Parallellanlegget (Z) monteres på hver side av såleplaten. Løsne knappen (AA), still inn ønsket kuttebredde ved hjelp av anleggets skala, og stram deretter knappen. Bruk siktet (Q) som nullreferanse. Foreta alltid en forprøve.

Hvordan foreta et dybdekutt (plungeskjæring)?

Still inn kuttedybden. Vipp verktøyet fremover med siktet innrettet på kuttelinjen. Åpne det nedre beskyttelsesdekselet med spaken (G). Slå på bryteren like før bladet berører arbeidsstykket, og senk det deretter gradvis ved å støtte på fremre del av såleplaten. Så snart bladet går inn, slipp spaken. Trekk aldri verktøyet bakover.

Hva gjør jeg ved tilbakeslag?

Tilbakeslag er en plutselig reaksjon forårsaket av et fastklemt eller feiljustert blad. For å unngå dette, hold sagen godt med begge hender, plasser kroppen på siden av bladet, og støtt store arbeidsstykker riktig. Hvis bladet setter seg fast, slipp avtrekkeren og vent til fullstendig stopp før du fjerner sagen. Ikke bruk sløve blad.

Hvordan rengjøre verktøyet?

Koble alltid fra støpselet før rengjøring. Hold ventilasjonsåpningene (AB) rene. Rengjør området rundt nedre beskyttelsesdeksel med trykkluft eller en børste. Etter hver bruk, rengjør sagbladet, spesielt hvis det har samlet seg harpiks.

Hvilken type blad skal brukes?

Bruk blad med diameter 190 mm, boring 16 mm, i samsvar med standard EN 847-1. Bruk aldri hurtigstålblad (HSS) eller slipeskiver. Blad med hardmetalltenner har 30 ganger lengre levetid.

Hvordan støvsuge støv?

Monter støvsugeradapteren (Y) på verktøyet. Koble til støvsugeren. Pass på at slangen ikke hindrer nedre beskyttelse under kutting. Bruk alltid støvmaske når du arbeider med materialer som avgir skadelig støv.

Hva er de viktigste sikkerhetstiltakene?

Bruk vernebriller og hørselvern (lydnivå over 85 dB). Ikke bruk løse klær. Hold sagen i de isolerte håndtakene. Kontroller at nedre beskyttelse lukkes riktig før hver bruk. Arbeid aldri på materialer som inneholder asbest.

Hvor finner jeg reservedeler?

For blad og tilbehør, bruk utelukkende originale SKIL-deler. Ved feil, returner verktøyet udemontert med kjøpsbevis til forhandleren eller et SKIL service-senter. Garantien dekker ikke skader forårsaket av overbelastning eller feil bruk.

BRUKSANVISNING 5830 AA SKIL

• Montering av sagbladet ②

• Sågning av stora paneler (13)

*şagner av tra 4,0 m/s²

*şigning av metall 2,8 m/s²

Gem alle advarsler og instruktioner til senere brug.

• Dette verktøyet er beregnet til ø utføre langsgaende og tverrgaende snitt med rett skjaering og gjaeringsvinkel opp til 50^ i tre; med tilsvarende sagblad kan det ogsa sages ikke-jernholdige metaller, byggematerialer og kunststoff
• Dette verktøyet er/DDne beregnet paa profesjonell bruk
  Les og ta vare pà donne brukerveiledningen ③

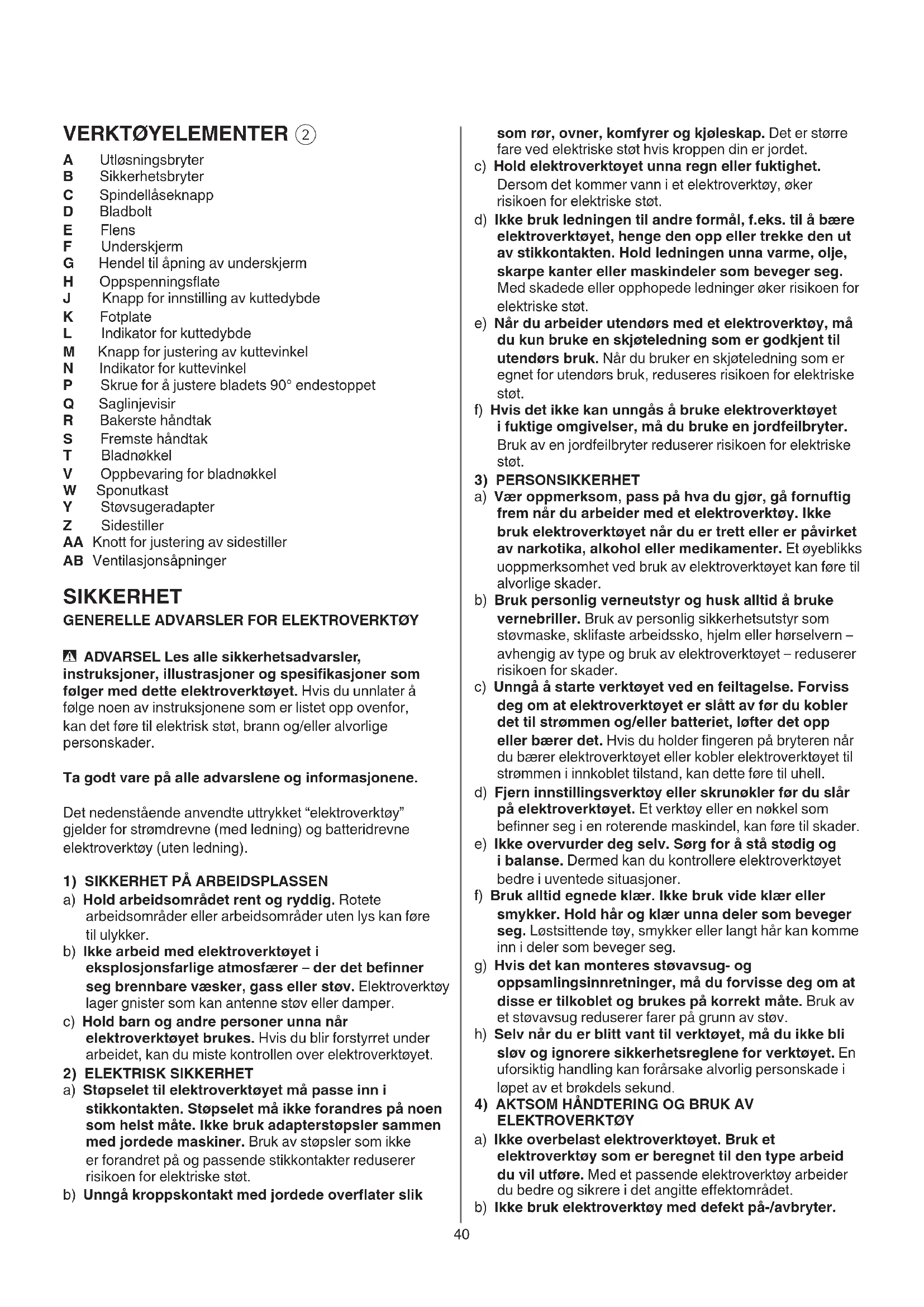

TEKNISKE DATA①

VERKTOYELEMENTER ②

A Utløsningsbryter
B Sikkherhetsbryter
C Spindellaseknapp
D Bladbolt
E Flens
F Underskjerm
G Hendel til apning av underskjerm
H Oppspenningsflate
J Knapp for innstilling av kuttedybde
K Fotplate
L Indikator for kuttedybde
M Knapp for justering av kuttevinkel
N Indikator for kuttevinkel
P Skrue for a justere bladets 90^ endestoppet
Q Saglinjevisir
R Bakerstehandtak
S Fremste handtak
T Bladnokkel
V Oppbevaring for bladnokkel
W Sponutkast
Y Stovsugeradapter
Z Sidestiller
AA Knott for justering av sidestiller
AB Ventilasjonsapninger

SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKTÖY

ADVARSEL Les alle sikkerhetsadvorsler, instruksjoner, illustrasjoner og spesifikasjoner som folger med dette elektroverktøyet. Hvis du unnlater Å folge noen av instruksjonene som er listet opp ovenfor, kan det.fore til elektrisk støt, brann og/eller alvorlige persorskader.

Ta godt vare pa alle advarslene og informasjonene.

Det nedenstaende anvendte uttrykket "elektroverktoy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktoy (uten ledning).

b) Ikke arbeid med elektroverktoyet i eksplosjonsfarlige atmosfærer - der det befinner seg brennbare vasker, gass erler stov. Elektroverktoylager gnister som kan antennene stov erller damper.

c) Hold barn og andre personer unna nare elektroverktoyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktoyet.

2) ELEKTRISK SIKKERHET

a) Stöpselet til elektroverktøyet på passerinn i stikkontakten. Stöpselet pågressive på noen som helst på. Ikke bruk adapterstöpslerammen med jordede maskiner. Bruk av stopsler pågressive er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordee overflater sik

som rør, owner, komfyrer og kjoleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Hold elektroverktoyet unna regn aller fuktigkeit.

Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.

d) Ikke bruk ledningen til andre formal, f.eks. til a bare elektroverktoyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter ell er maskindeler som beveger seg. Med skadede ell er opphopede ledninger oker risikoen for elektriske stot.
e) Nár du arbeider utendørs med et elektroverktóy, ma du kun bruke en skjoteledning som er godkjent til utendørs bruk. Nár du bruker en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stot.
f) Hvis det ikke kan unngås Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

4) AKTSOM HändTERING OG BRUK AV ELEKTROVERKTÖY

a) Vær oppmerksom, pass pa hva du gjør, gå fornuftig frem nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet nár du er trett eller er pavirket av narkotika, alkohol eller medikamenter. Et øyeblinks uoppmerksomhet ved bruk av elektroverktøyet kan.fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilaste arbeidssko, hjelm eller horselvern - avhengig av type og bru k av elektroverktoyet - reduserer risikoen for skader.
c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av För du kobler det til strømmen og/eller batteriet, løfter det opp ell er der. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette före til uhell.
d) Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy ellen nokkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Ikke overvurder deg selv. Sørg for a stå stødig og i balanse. Dermen kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bru k vide klær ell er smykker. Hold här og klær unna deler som beveger seg. Løstsittende toy, smykker ell er langt hr kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stov.
h) Selv nár du er blittvant til verktøyet, ma du ikke blislov og ignorerere sikkerhetsreglene for verktøyet. Enuforsiktig handling kan forårsake alvorlig personskade i Ilopet av et brokdels sekund.
a) Ikke overbelast elektroverktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfore. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
b) Ikke bruk elektroverktoy med defekt p-/avbryter.

Et elektronverktøy som ikke lenger kan slås av eller på, er farlig og på repareres.

c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) for du utfører innstlinger på elektroverktøyet, skifter tilbehorsdeler eller legger elektroverktøyet bort. Disse tiltakene forbinder en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk på oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest,this anvisingene.Elektroverktøy er farlige när de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slick at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres for elektroverktøyet brakes. Dárlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke sa ofte fast og er lettere Å före.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til andre formal enn det som er angitt kan fore til farlige situasjoner.
h) Hold handtak og gripeflater tøre, rene og uten olje erller fett. Glatte handtak og gripeflater hinder sikker handtering og styring av verktøyet i uventede situasjoner.
5) SERVICE
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler. Slik opprettholdes elektroverktoyets sikkerhet.

SIKKERHETSADVARSLER FOR SIRKELSAGER

1) SAGPROSEDYRE

a) FARE: Pass på at hendene ikkekommen inn i sagområdet og opp i sagbladet. Hold ekstrahandtaket eller motorhuset fast med den andere handen. När begge hendene holder sagen, kan sagbladet ikke skade hendene.
b) Ikke strekk handen under arbeidsstykket. Skjermen kan/DD ke beskytte deg mot bladet under arbeidsstykket.
c) Juster dybdeinnstillingen etter arbeidsstykket. Halvparten av den nederste tannen pa sagbladet skal vare synlig pa undersiden av arbeidsstykket.
d) Hold aldri arbeidsstykket som skal sages fast med handen aller over benet. Du ma sikre arbeidsstykket pa et stabilt feste. Det er viktig a feste arbeidsstykket godt for a minimere faren ved kroppskontakt, fastklemming av sagbladet aller hvis du mister kontrollen.
e) Ta kun tak i elektroverktoyet på de isolerte gripeflatene, for knivene kan komme i beroring med skjulte ledninger eller egen ledning (hvis en stromforende ledning kuttes, kan metalldeler på elektroverktoyet bli stromforende og brukeren kan få elektrisk støt).
f) Nár du sager på langs, má du alltid bruke sidestiller eller anviser for rett kant. Det øker nøyaktigheten på sagkuttet og reduserer risikoen for at bladetNAL sette

seg fast.

g) Bruk alltid sagblad med rett storrelse og med passende festehull (f.eks. stjerneformet aller rund). Sagblad som ikke passerSAMen med sagens montasjedeler, gär eksentrisk og fører til tap av kontrollen.
h) Bruk aldri bladskiver eller bolter som er skadet eller av feil type. Bladskivene og boltene er laget spesielt for情况进行 anpassungen, for a gå optimal ytelse og sikkerhet underBruk.
2) TILBAKESLAG - ARSAKER OG TILSVARENDE ADVARSLER

• Tilbakeslag er en plutselig reaksjon pa at sagbladet er klemt fast, sitter fast, aller er forskjovet, sik at sagen er ute av kontroll og lfter seg opp og ut av arbeidsstykket og beveger seg mot operatoren
• Når bladet er i klemme eller sitter helt fast fordispaltekniven stenger, vil bladet kjore seg fast og motorenreagerer ved Å kjore verktøyet i stor fart bakover mot operatoren
• Hvis bladet blir vridd eller skjevt i kuttet, kan tennene pa bakkanten av bladet grave seg ned i overflaten pa trestykket sik at bladet kommer ut av spaltekniven og hopper bakover mot operatoren
• Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktoyet. Det kan unngas ved a folge egnede sikkerhetstiltak som beskrevet nedenstaende.
  a) Hold sagen stott med begge hendene og hold armene sik at du kan sta i mot kraften av tilbakeslaget. Sta sik at kroppen kommer pa den ene erler andre sideren av bladet, og ikke pa linje med bladet. Tilbakeslag kan få sagen til Å hoppe bakover, men kraften i tilbakeslaget kan styres av operatoren, dersom du tar skikkelige forholdsregler.
  b) Nár bladet kjører seg fast, eller nár du av en ullen annen grunn avbryter sagingen, frigjør bryteren og hold sagen helt stille i arbeidsstykke til bladet slutter helt a gå rundt. Forsök aldri a trekke sagen ut av arbeidsstykke ell trekke sagen bakover mens bladet ennà roterer, eller kan det forårsake tilbakeslag. Undersök hvorfor bladet har kjørt seg fast og fjern ársaken til det. Unngå a skjaere over nagler uller skruer.
  c) När du starter sagen igjen i arbeidsstykket,sett sagbladetmidtispaltekniven ogkontroller at sagtennene ikke biterinnimaterialet. Hvis sagbladet sitter fast, kan det bevege seg oppover eller sla tilbake fra arbeidsstykket i det sagen startes på nytt.
  d) Stott større paneler for a redusere risikoen for tilbakeslag eller at bladet blir klemt fast. Store paneler har en tendens til a boye seg under sin egen vekt. Det er ndvendig a sette stotter under panelet pa begge sider, like ved skjaerelinjen og nær kanten av panelet.
  e) Ikke bruk et sagblad som er slov't ell skadet. Blad som er slove eller ici skikkelig justert, kan gi smal spaltekniv som forarsaker for mye friksjon, samt tilbakeslag og tendens til at bladet setter seg fast.
  f) Bladdybde og Iasespaker for skrasaging ma trekkes godt til og vare stoe for man begyner kuttet. Hvis bladjusteringen endrer seg under sagingen, kan det forarsake tilbakeslag ell er at bladet setter seg fast.
  g) Vær spesielt forsiktig ved saging i vegger eller andre uoversiktlige omrader. Det innstikkende

sagbladet kan blokkere ved saging i skjulte objekter og forarsake et tilbakeslag.

1) FUNKSJONER FOR UNDERSKJERM

a) Kontroller at underskjermen er låst hv er gang du bruker sagen. Ikke bruk sagen hvis undeskjermen ikke beveger seg fritt og lases øyeblikkelig. Du ma aldri klemme ell er feste underskjermen slik at den holdes i apen stilling. Hvis du ved et uhell slipper sagen i golvet, kan underskjermen bli boyd. Trekk ut stoppslet av stikkontakten, rett ut underskjermen med tilbaketrekkingshandtaket og se til at den beveger seg fritt og ikke berør bladet eller noen annen del, uansett vinkel og skjaeredybde.
b) Kontroller at underskjermfjaren virker som den skal. Hvis skjermen og fjaren ikke virker som de skal, på leveres til service før de brukes igjen. Underskjermen kan bevege seg tregt p.g.a. deler som er skadet, seigt beegg, eller smussansamling.
c) Underskjermen skal bare trekkes tilbake for hand for spesialarbeid som spaltekutt og sammensatte kutt. Hev underskjermen ved a trekke tilbake spaken, men sa snart bladet gär inn i arbeidsstykket, ma underskjermen slippes. For all annen saging, skal du la underskjermen virke automatisk.
d) Pass alltid pa at underskjermen dekker bladet ffor du legger fra deg sagen pa en benk eller pa golvet. Et ubeskyttet blad som enna gar rundt vil f sagen til a g'a bakover og kutte alt som ligger i veien. Du bør vite hvor lang tid det tar for bladet stopper etter at bryteren er slatt av.

EKSTRA SIKKERHETSADVARSLER

Innkoblinger forer til korte spenningsreduksjoner; ved ugunstige nettvilkar kan det oppsta forstyrelser pa andre apparater (ved nettimpedanser pa mindre enn 0,468 Ohm forventes det ingen forstyrelser);hvis De onsker ytterligere klargjorelse,kontakt vennligst din lokale el leverandor myndighet

GENERELL

• Verktøyet må ikke brukes av personer under 16 År
• Dette verktøyet er ikke beregnet for vannsaging
• Ta alltid ut kontakten for du foranderer innstillinger på sagen ell er skifter tilbehör
• Verktøyet skal aldri brukes hvis ledningen er skadet. Det må byttes ut med en spezialledning tilgjengelig via serviceavdelingen.
• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)
• Stov fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan vare skadelig (kontakt med ellr inhalering av stov kan gi allergiske reaksjoner og/ ellr sykdommer i andedrettsorganene for brukeren eller personer i nærheten); bruk stovmaske og arbeid med stovfjerningsutstyr nr det er mulig
• Visse typé stov er klassifisert som kreftfremkallende (som f.eks.stov fra eik og bok), spesielt sammen med tilsetningsstoffer for trebehandling; bruk stovmaske og arbeid med stovfjerningsutstyr när det er mulig
• Følg de nasjonale krav, nær det gjelder stov for de materialer du ønsker á arbeide med
• Bruk kun et sagbord med en bryter som hindrer re-start av motoren ved spennningsavbrudd
• Bruk kun et sagbord med en spaltekniv

TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom originaltilbehør brukes
• Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i donne bruksanvisingen og som er kontrollert fj. EN 847-1 og tilsvarende markert
• Bruk kun tilbehör med et godkjent turtall som er minst like hýyt som verktóyets hýyeste tomgangsturtall
• Bruk kun sagblader med minimum diameter på 184 mm, maksimum diameter på 184 mm, og spindelhull på 16 mm (5820)
• Bruk kun sagblader med minimum diameter på 190 mm, maksimum diameter på 190 mm, og spindelhull på 16 mm (5830)
• Bruk aldri sagblader av HSS (stål)
• Bruk aldri slime-/kappeskiver til dette verktøyet

FØR BRUK

• Sjekk alltid at tilførnt spennenen er den samme som oppgitt pa verktoyets merkeplate
• Unngå skade pga. skruer, spiker eller andre elementer i arbeidsstykket; fjernes for man starter jobben
• Rydd unna alle hindringer i arbeidsområdet før du begynner Å sage
• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hand)
• Bruk egnede detektorer til Å finne skjulte strøm-/ gass-/vannledninger, eller spør hos det lokale el-/ gass-/vannverket (kontakt med elektriske ledninger kan medføre brann og elektrisk støt; skader på en gassledning kan fore til eksplosjon; inntrengning i en vannledning forårsaker materielle skader og kan medfrolelektriske støt)
• Bruk helt utrullet og sikker skjøteledning med en kapasitet på 16 Å

UNDER BRUK

• Støynivået under arbeid kan overskride 85 dB(A); bruk hørselvern
• Bruk aldri verktøyet uten det originale beskyttelsessystemet
• Ikke forsok á kutte ekstremt smá materialer
• Ikke for sagen over hodet
• Ved fastkjaring eller ved elektriske/mekaniske problemer, slå Øyeblikelig av bryteren og dra ut stopslet
• Hvis kabelen skades eller kappes under arbeid ma kabelen ikke berøres, men stopselet straks trekkes ut

ETTER BRUK

• Montering av sagbladet ② I trekk ut stopselet av stikkontakten -ta frem bladnokkelen T fra oppbevaring V -trykk pa spindellasknappen C og hold den innate mens du fjerner bladbolten D med bladnokkelen T I vent med a trykke pa spindellasknappen C til verktoyet har stanset og er i ro -slipp spindellasknappen C

-fjernfensenE
! pass på at oppspenningsflatene H og flensene er helt rene og vendt mot bladet
-äpne underskjermen F med spaken G og holde den mens du monterer sagblad med sagtenner og pil som er trykt pa sagbladet sekende i samme retning som pilen pa overskjermen
-slipp underskjermen F
-monter flensen E
-trykk på spindellåsknappen C og hold den innemens du strammer bladbolten med bladnøkkelen 1/8 omdreining mer enn trukket til for hand (sikrer at sagbladet slipper hvis det moter for stor motstand og reduserer derfor overbelastning av motoren og tilbakeslag)
-slipp spindellasknappen C

• Justering av kuttedybaden

-for optimal kvalitet pa sagingen bor bladet ikke,vere mer enn 3 mm pa undersiden av arbeidsstykket
-losne knott J
-loft/senk fotplaten K inntil onsket kuttedybdekommen til syne pa skalaen ved a benytte indikatoren L -stram knott J

• Justering av kuttevinkel (0 - 50^)

-losne knott M

-fore verktoyet pa skra inntil onsket kuttevinkelkommen til syne pa skalaen ved a benytte indikatoren N -stram knott M

• Sjekk av 90^ kuttevinkel ⑦

-juster og stram fotplaten K pa maksimum kuttedybe 6
-juster og stram kuttevinkel pa 0^
-mal 90^ vinkel mellom bladet og bunnet av fotplaten med en vinkelhake
-dersom justering er nodvendig, lnsne knott M, og bruk justeringsskruen P som vist

• Justerbar saglinjevisir Q ⑧

-for afore verktoyet langs onskedesaglinjen, markert pa arbeidsstykket
-forrett saging ved 0^ ellerskrasagingved 45^ benyttden angaende indicatorlinje

-kan justeres for a stilles p/a linje med forskjellige sagbladbredder, men det kan hende at ett av sagbladene icke stilles p/a linje. Da skal du velge om avkuttet materiaie er pa inn- uller utsiden av bladet
! kuttebredden er avhengig av bredden pa tennene.
paa sagbladet og ikke selve bladet
! ta alltid et provekutt for start for a bekrefte utseende pa kuttet

• Stovoppsuging

-tilkople stovsuger til adapter Y9
!/DDIke la stovsugerslangen komme i kontakt med underskjernen aller delve kuttingen

• Bruk av verktoyet ⑨

-sett stopsel i stikkontakten
-hold alltid handtaket R godt fast med den ene handen og handtaket S godt fast med den andre handen
-sett verktøyet på arbeidsstykket med forsiden av fotplaten flatt ned på arbeidsstykket

! jeg sikker på at sagtennene ikke fester seg i arbeidsstykkeket for start
-sla pa verktoyet ved forst a trykke inn knapp B (= sikkerhetsbryter som/DDKE kan lases) og deretter trykk inn bryter A
! verktøyet må ha nadd maks. hastighet for sagbladetkommen i kontakt med arbeidsstykket
-underskjermen F apnes automatisk nár sagbladetkommen i kontakt med arbeidsstykket (apne baredenne manuelt med spaken G for spesielle kutt somspaltekutt)
! jegke bruk makt på verktøyet (før verktøyetlett og kontinuerlig for a unngå overoppheting av bladspissene, og ved kutting av plast, smelting av plastmaterialialet)
! under arbeid, hold verktøyet alltid i gratt (græ) grepsområde(r)
-etter Å ha fullført sagingen, slå av verktøyet ved Å frigjørde bryter A
! forsikre deg om at bladet har stoppet helt for du Ilofter verktoyet fra arbeidsstykket

BRUKERTIPS

• Legg alltid den pene siden av arbeidsstykket ned for a forsikre deg om minimum splintring av materialet
• Bruk alltid skarpe sagblader av riktig type 10

-kvaliteten på sagingen økes med antall tenner på sagbladet
-hardmetall-blader har 30 ganger lengre levetid enn vanlige blader

• Sidestiller Z ⑪

-forålage eksakte kutt langs arbeidsstykket
-kan settes inn på begge sider av fotplaten

Justering av sidestiller

-losne knott AA
-juster til ønsket kuttebredeve d'benytte skalaen pasksidestiller (bruksaglinjevisirQsom0-referanse)
-stram knott AA

Spaltekutt 12

-sett onsket kuttedybde
-fore verktoyet pa skra fremover med saglinjevisir Q pa linje med onsket saglinje markert pa arbeidsstykket
-äpne underskjermen F med spaken G
-akkurat for bladet treffer arbeidsstykket, start verktoyet og gradvis senk bakparten av verktoyet ved a benytte fronten av fotplaten som stottepunkt
-beveg verktoyet gradvis nedover og samtidig fremover -s-snart bladet gär inn i arbeidsstykket, lõsne spaken G

! jegke for verktogyet bakover

Kutte stor panel 13

• stott panelet nare kuttet enten på gulvet, bordet eler arbeidsbenken
  ! sett kuttedybden sik at du kutter gjennom panelet og ikke gjennom det som støtter panelet
  -derom sidestiller不解 er lang nok for onsket sagbredde, sett fast en rett planke pa arbeidsstykket som styring og foor hoyre side av fotplaten mot donne styring

• Dette verktøyet er/DDne beregnet paa profesjonell bruk
• Hold alltid verktoyet og kabelen ren (spesielt ventilasjonshullene AB)

! dra ut stopselet for rengjoring

• Hold alltid området rundt underskjermen F ② rent (fjern stov og spon ved Å blase ut med trykkuft eller bruk en kost)
• Rengjør sagblad straks etter bruk (spesielt for kvae og lim)

• Hvis elektroverktøyet til tross for omhyggeligeproduksjons- og kontrollmetoder en gang skulle svikte, ma reparasjonen utfores av et autorisert serviceverksted for SKIL-elektroverktøy

• send verktøyet i montert tilstand sammen med kjopebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet finner du på www.skil.com)

Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekker av garantien (for SKIL garantibetingelser se www.skil.com eller spør din forhandler)

MILJ0

- Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

• i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroverktøy som/DDke lenger skal brukes, samles separat og returneres til et miljovennlig gjenvinningsanlegg

• symbolef er patrykt som en paminnelse nár utskiftning er nodvendig

STØY/VIBRASJON

• Malt i samsvar med EN 62841, lydtrykksnivæt til dette verktøyet er 97,0 dB(A) og lydeffektnivæt er 108,0 dB(A) (usikkerhet K = 3 dB) og vibrasjonen * (triaks vektorsum usikkerhet K = 1,5 m/s²)

• saging av tre 4,0 m/s²

• saging av metall 2,8 m/s²

Vibrasjonsnivaet er malt i samsvar med en standardisert test som er angitt i EN 62841; den kan brukes til a semenligne et verktoy med et annet, og som et forelopig overslag over ekspondering for vibrasjoner ved bruk av verktoyet til de oppgavene som er nevnt

• bruk av verktoyet til andre oppgaver, aller med annet eller mangelfullt vedlikehold utstyr, kan gi en vesentlig okning av eksponeringsnivaet
• tidsrommene nár verktóyet er avslätt ellr nár det gár men ikke arbeider, kan gi en vesentlig reduksjon av eksponderingsnivaet

! beskytt deg selv mot virkningene av vibrasjoner ved Å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din

FIN

Käsipyörösaha

5820/5830

ESITTELY
