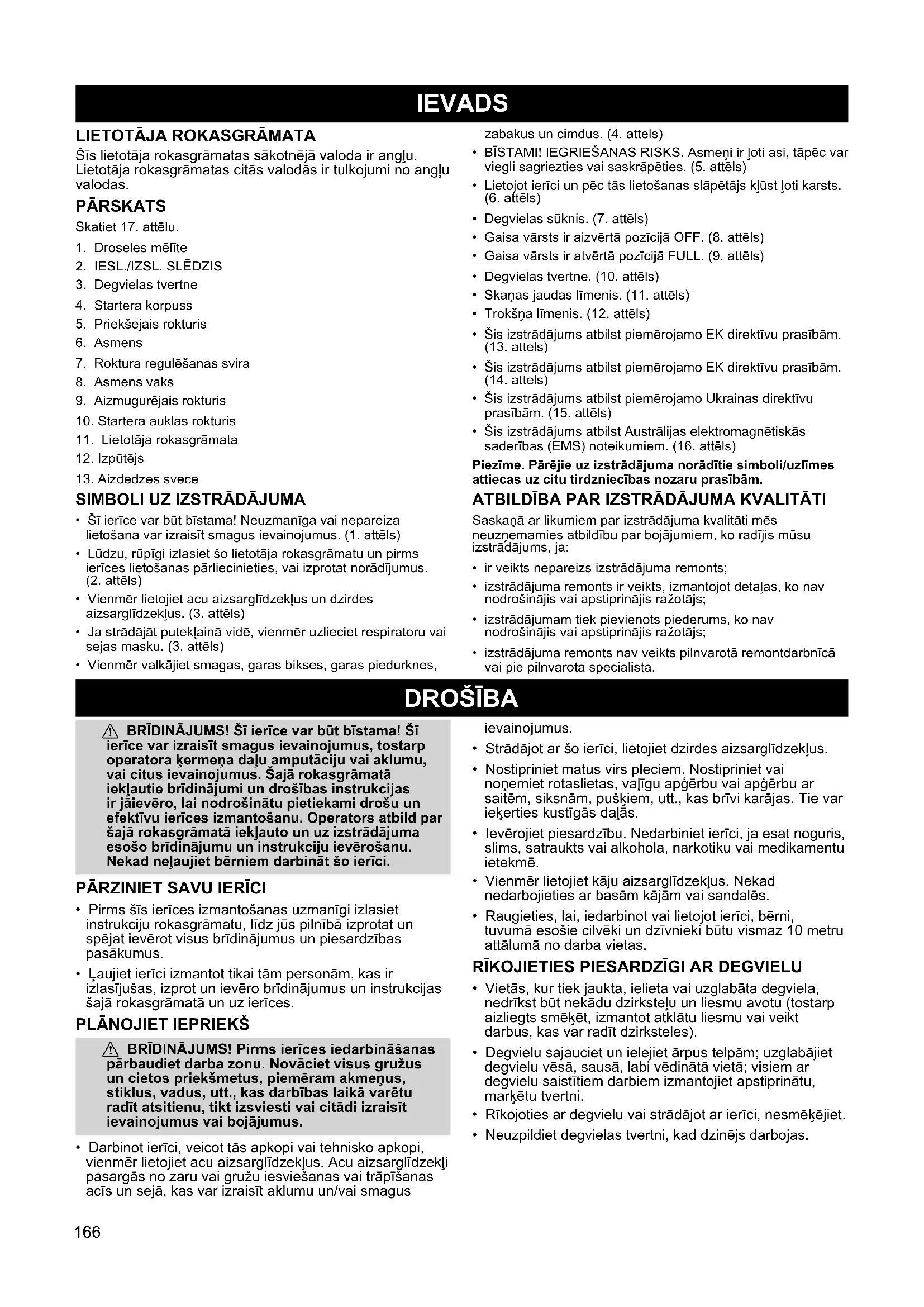

LIETOŠANAS INSTRUKCIJA HT 5622 MCCULLOCH

Šīs lietotāja rokasgrāmatas sākotnējā valoda ir angļu. Lietotāja rokasgrāmatas citās valodās ir tulkojumi no angļu valodas. PĀRSKATS Skatiet 17. attēlu.

5. Priekšējais rokturis

11. Lietotāja rokasgrāmata

• Šī ierīce var būt bīstama! Neuzmanīga vai nepareiza lietošana var izraisīt smagus ievainojumus. (1. attēls)

• Lūdzu, rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms ierīces lietošanas pārliecinieties, vai izprotat norādījumus. (2. attēls)

• Vienmēr lietojiet acu aizsarglīdzekļus un dzirdes aizsarglīdzekļus. (3. attēls)

• Ja strādājāt putekļainā vidē, vienmēr uzlieciet respiratoru vai sejas masku. (3. attēls)

• Vienmēr valkājiet smagas, garas bikses, garas piedurknes, zābakus un cimdus. (4. attēls)

• BĪSTAMI! IEGRIEŠANAS RISKS. Asmeņi ir ļoti asi, tāpēc var viegli sagriezties vai saskrāpēties. (5. attēls)

• Lietojot ierīci un pēc tās lietošanas slāpētājs kļūst ļoti karsts. (6. attēls)

• Degvielas sūknis. (7. attēls)

• Gaisa vārsts ir aizvērtā pozīcijā OFF. (8. attēls)

• Gaisa vārsts ir atvērtā pozīcijā FULL. (9. attēls)

• Degvielas tvertne. (10. attēls)

• Skaņas jaudas līmenis. (11. attēls)

• Trokšņa līmenis. (12. attēls)

• Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām. (13. attēls)

• Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām. (14. attēls)

• Šis izstrādājums atbilst piemērojamo Ukrainas direktīvu prasībām. (15. attēls)

• Šis izstrādājums atbilst Austrālijas elektromagnētiskās saderības (EMS) noteikumiem. (16. attēls) Piezīme. Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru prasībām. ATBILDĪBA PAR IZSTRĀDĀJUMA KVALITĀTI Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. DROŠĪBA a BRĪDINĀJUMS! Šī ierīce var būt bīstama! Šī ierīce var izraisīt smagus ievainojumus, tostarp operatora ķermeņa daļu amputāciju vai aklumu, vai citus ievainojumus. Šajā rokasgrāmatā iekļautie brīdinājumi un drošības instrukcijas ir jāievēro, lai nodrošinātu pietiekami drošu un efektīvu ierīces izmantošanu. Operators atbild par šajā rokasgrāmatā iekļauto un uz izstrādājuma esošo brīdinājumu un instrukciju ievērošanu. Nekad neļaujiet bērniem darbināt šo ierīci.

PĀRZINIET SAVU IERĪCI

• Pirms šīs ierīces izmantošanas uzmanīgi izlasiet instrukciju rokasgrāmatu, līdz jūs pilnībā izprotat un spējat ievērot visus brīdinājumus un piesardzības pasākumus.

• Ļaujiet ierīci izmantot tikai tām personām, kas ir izlasījušas, izprot un ievēro brīdinājumus un instrukcijas šajā rokasgrāmatā un uz ierīces.

a BRĪDINĀJUMS! Pirms ierīces iedarbināšanas pārbaudiet darba zonu. Novāciet visus gružus un cietos priekšmetus, piemēram akmeņus, stiklus, vadus, utt., kas darbības laikā varētu radīt atsitienu, tikt izsviesti vai citādi izraisīt ievainojumus vai bojājumus.

• Darbinot ierīci, veicot tās apkopi vai tehnisko apkopi, vienmēr lietojiet acu aizsarglīdzekļus. Acu aizsarglīdzekļi pasargās no zaru vai gružu iesviešanas vai trāpīšanas acīs un sejā, kas var izraisīt aklumu un/vai smagus ievainojumus.

• Strādājot ar šo ierīci, lietojiet dzirdes aizsarglīdzekļus.

• Nostipriniet matus virs pleciem. Nostipriniet vai noņemiet rotaslietas, vaļīgu apģērbu vai apģērbu ar saitēm, siksnām, pušķiem, utt., kas brīvi karājas. Tie var ieķerties kustīgās daļās.

• Ievērojiet piesardzību. Nedarbiniet ierīci, ja esat noguris, slims, satraukts vai alkohola, narkotiku vai medikamentu ietekmē.

• Vienmēr lietojiet kāju aizsarglīdzekļus. Nekad nedarbojieties ar basām kājām vai sandalēs.

• Raugieties, lai, iedarbinot vai lietojot ierīci, bērni, tuvumā esošie cilvēki un dzīvnieki būtu vismaz 10 metru attālumā no darba vietas.

RĪKOJIETIES PIESARDZĪGI AR DEGVIELU

• Vietās, kur tiek jaukta, ielieta vai uzglabāta degviela, nedrīkst būt nekādu dzirksteļu un liesmu avotu (tostarp aizliegts smēķēt, izmantot atklātu liesmu vai veikt darbus, kas var radīt dzirksteles).

• Degvielu sajauciet un ielejiet ārpus telpām; uzglabājiet degvielu vēsā, sausā, labi vēdinātā vietā; visiem ar degvielu saistītiem darbiem izmantojiet apstiprinātu, marķētu tvertni.

• Rīkojoties ar degvielu vai strādājot ar ierīci, nesmēķējiet.

• Neuzpildiet degvielas tvertni, kad dzinējs darbojas. 166• Pārliecinieties, ka ierīce ir pareizi salikta un labā darba kārtībā.

• Centieties neizšļakstīt degvielu vai eļļu. Pirms dzinēja iedarbināšanas noslaukiet izšļakstīto degvielu.

• Pirms dzinēja iedarbināšanas pārvietojiet ierīci vismaz 3 metru attālumā no degvielas uzpildes vietas.

• Pēc uzpildīšanas rūpīgi uzskrūvējiet degvielas tvertnes vāciņu.

• Ja degvielas tvertne ir jāiztukšo, dariet to ārpus telpām.

• Benzīnu vienmēr glabājiet tvertnē, kas ir apstiprināta uzliesmojošu šķidrumu uzglabāšanai. STRĀDĀJIET AR IERĪCI DROŠI a BĪSTAMI! IEGRIEŠANAS RISKS; NEPIESKATIETIES ASMENIM — asmens sāk griezties tūlīt pēc mēlītes atlaišanas. Asmeņi var nopietni iegriezt jums un citiem cilvēkiem. - Pirms izņemšanas no griezuma vietas nogaidiet, līdz asmeņi apstājas. - Kamēr asmens griežas, nemēģiniet notīrīt nogrieztā materiāla atliekas. - Pirms materiāla noņemšanas no griezējasmens raugieties, lai slēdzis būtu pozīcijā OFF, aizdedzes sveces vads būtu atvienots un asmens būtu apstājies. - Neņemiet un neturiet ierīci aiz griezējasmens.

• Katru reizi pirms lietošanas pārbaudiet, vai ierīces detaļas nav nodilušas, vaļīgas, bojātas vai pazudušas. Neizmantojiet ierīci, kamēr tā nav pilnīgā darba kārtībā.

• Raugieties, lai uz ārējām virsmām nebūtu eļļas un degvielas.

• Nekad neiedarbiniet un nedarbiniet dzinēju slēgtā telpā vai ēkā. Ieelpotās izplūdes gāzes var nogalināt.

• Nestrādājiet bīstamā vidē. Neizmantojiet ierīci nevēdināmās vietās vai vietās, kur iespējami sprādzienbīstami izgarojumi vai oglekļa monoksīda uzkrāšanās.

• Nesniedzieties pārāk tālu un neizmantojiet ierīci, stāvot uz nestabilām virsmām, piemēram kāpnēm, kokiem, stāvām nogāzēm, jumtu korēm, utt. Vienmēr nodrošiniet stingru atbalstu kājām un pietiekamu līdzsvaru.

• Nepaceliet ierīci virs pleciem, jo tad griezējasmens var bīstami pietuvoties jūsu ķermenim.

• Vienmēr turiet ierīci ķermeņa priekšpusē. Sargiet visas ķermeņa daļas no griezējasmens.

• Raugieties, lai uz griezējasmens un ventilācijas vārstiem nekad nebūtu gružu.

• Izmantojiet ierīci tikai tiem darbiem, kas aprakstīti šajā rokasgrāmatā.

PAREIZI APKOPIET SAVU IERĪCI

• Visi tehniskās apkopes darbi, kas nav norādīti šīs rokasgrāmatas instrukcijās kā ieteicamās darbības, jāveic pilnvarotā remontdarbnīcā.

• Pirms tehniskās apkopes darbu veikšanas atvienojiet aizdedzes sveci, izņemot gadījumus, kad regulējat karburatoru.

• Neizmantojiet griezējasmeni, kas ir saliekts, sameties, ieplīsis, salauzts vai citādi bojāts. Nodilušās vai bojātās daļas lieciet nomainīt pilnvarotā remontdarbnīcā.

• Izmantojiet tikai ieteiktās McCulloch rezerves daļas; izmantojot jebkādas citas detaļas, var anulēt garantiju un sabojāt ierīci.

• Pirms ierīces novietošanas glabāšanai iztukšojiet degvielas tvertni. Karburatorā atlikušo degvielu izmantojiet, lai iedarbinātu dzinēju, un darbiniet to, līdz tas apstājas

• Ierīci ar apturētu dzinēju turiet rokās tā, lai tās slāpētājs un griezējasmens būtu vērsti prom no ķermeņa.

• Pirms ierīces uzglabāšanas vai transportēšanas transportlīdzeklī nogaidiet, līdz dzinējs atdziest, iztukšojiet degvielas tvertni un nostipriniet ierīci.

• Neglabājiet ierīci vai degvielu slēgtā vietā, kurā degvielas tvaiki varētu saskarties ar dzirkstelēm vai atklātu liesmu no karstā ūdens sildītājiem, elektromotoriem vai slēdžiem, krāsnīm u. tml.

• Ierīci glabājiet tā, lai griezējasmens nejauši nevarētu ievainot.

• Glabājiet ierīci ar uzliktu asmens vāku.

• Glabājiet sausā, bērniem nepieejamā vietā. PIEZĪME PAR DROŠĪBU. Vibrācija, ko rada ilglaicīga ar degvielu darbinātu rokas instrumentu izmantošana, cilvēkiem ar noslieci uz asinsrites traucējumiem vai tūsku var izraisīt pirkstu, plaukstu un locītavu asinsvadu vai nervu bojājumus. Ilgstoša izmantošana aukstā laikā var radīt asinsrites traucējumus arī cilvēkiem ar labu veselību. Ja rodas tādi simptomi kā nejutīgums, sāpes, spēka zudums, ādas krāsas vai virsmas izmaiņas, kā arī nejutīgums pirkstos, rokās vai locītavās, pārtrauciet šīs ierīces izmantošanu un sazinieties ar ārstu. Pretvibrācijas sistēma negarantē pilnīgu izvairīšanos no šīm problēmām. Lietotājiem, kas izmanto elektroinstrumentus bieži un regulāri, jāpievērš uzmanība savam veselības stāvoklim un šā darbarīka stāvoklim. MONTĀŽA a BRĪDINĀJUMS! Ja ierīce ir saņemta jau saliktā stāvoklī, atkārtojiet visas darbības, lai pārliecinātos, vai jūsu ierīce ir pareizi salikta un visi stiprinājumi ir droši nostiprināti. Ievērojiet visus drošības norādījumus, kas sniegti rokasgrāmatā un norādīti uz ierīces.

• Pārbaudiet, vai detaļas nav bojātas. Neizmantojiet bojātas detaļas.

• Nekādā gadījumā nelietojiet ierīci, kurai trūkst detaļu vai kura ir pārveidota attiecībā uz specifi kāciju.

• Tas ir normāli, ka degvielas fi ltrs rada grabošu skaņu, kad degvielas tvertne ir tukša.

• Ja uz trokšņu slāpētāja ir degvielas vai eļļas paliekas, tas ir normāli, jo ražotājs ir veicis karburatora regulēšanu un testēšanu. MONTĀŽA Montāža nav jāveic. 167DARBĪBA a BRĪDINĀJUMS! Lietojot ierīci un pēc tās lietošanas slāpētājs kļūst ļoti karsts. Nepieskarieties slāpētājam un raugieties, lai tam nepieskartos viegli uzliesmojoši materiāli, piemēram, sausa zāle vai degviela. a BRĪDINĀJUMS! Pirms darba uzsākšanas noteikti izlasiet drošības noteikumos atrodamo informāciju par degvielu. Ja neizprotat drošības noteikumus, neuzpildiet ierīcē degvielu.

DEGVIELAS PADEVE DZINĒJAM

a BRĪDINĀJUMS! Pirms degvielas uzpildes lēni noņemiet degvielas tvertnes vāciņu. Nekad nenoņemiet degvielas tvertnes vāciņu un nepildiet degvielu, kad dzinējs darbojas. Pirms degvielas uzpildes nogaidiet, līdz dzinējs un slāpētājs ir atdzisuši. Šis dzinējs ir sertifi cēts darbībai ar benzīnu bez svina piedevām. Pirms izmantošanas benzīns jāsajauc ar kvalitatīvu, sintētisku, 2 ciklu gaisa dzesēšanas dzinēja eļļu, kas paredzēta sajaukšanai attiecībā 50:1. 50:1 proporcija tiek iegūta, samaisot 77 ml bezsvina benzīnu ar 4 litriem eļļas. NEIZMANTOJIET automobiļu eļļu vai laivu eļļu Šīs eļļas radīs dzinēja bojājumus. Samaisot degvielu, ievērojiet norādījumus, kas ir uzdrukāti uz eļļas tvertnes. Tiklīdz eļļa ir pievienota benzīnam, nekavējoties sakratiet tvertni, lai degviela pilnībā sajauktos. Pirms degvielas uzpildes ierīcei vienmēr izlasiet un ievērojiet drošības noteikumus, kas attiecas uz degvielu. UZMANĪBU! Nelietojiet tīru benzīnu bez eļļas piejaukuma. Tas neatgriezeniski sabojās dzinēju.

Zemākais ieteiktais oktāna skaitlis ir 90 (RON). SVARĪGI! Izmantojot ar alkoholu sajauktu degvielu (vairāk nekā 10 % alkohola), var rasties būtiskas dzinēja veiktspējas un ilgmūžības problēmas. UZMANĪBU! Alternatīva degviela (kas nav benzīns), piemēram, E-15 (15 % alkohola), E-20 (20 % alkohola), E-85 (85 % alkohola) NAV klasifi cēta kā benzīns un NAV apstiprināta lietošanai divtaktu benzīna dzinējos. Alternatīvu degvielu izmantošana var radīt šādas problēmas: nepareizu sajūga darbību, pārkaršanu, izgarojumu bloķēšanu, enerģijas zudumus, eļļošanas nepietiekamību, degvielas padeves sistēmas, blīvējuma un iekšējo karburatora sastāvdaļu, kā arī citu mezglu bojājumus. Alternatīvās degvielas radīs degvielas/ eļļas maisījumā paaugstinās mitruma uzsūkšanos, kas savukārt izraisīs eļļas un degvielas atdalīšanos.

DEGVIELAS PAPILDINĀŠANA

• Noņemiet degvielas tvertnes vāciņu un ielejiet degvielas maisījumu degvielas tvertnē.

• Cieši pievelciet degvielas tvertnes vāciņu.

• Pārvietojiet ierīci vismaz 3 metru attālumā no degvielas iepildes vietas.

AUKSTA DZINĒJA IEDARBINĀŠANA

(vai silta dzinēja iedarbināšana pēc degvielas izbeigšanās)

1. Turiet ierīci uz zemes iedarbināšanas pozīcijā, kā

parādīts attēlā. Skatiet 18. attēlu.

2. Pirms ierīces iedarbināšanas noņemiet asmens vāku.

3. Stingri turiet ierīci tā, lai asmens nepieskartos zemei un

raugieties, lai tuvumā nebūtu koku, krūmu, cilvēku u. tml. Skatiet 19. attēlu. Gaisa vārsta sviras pozīcija

1. Pārslēdziet ieslēgšanas/izslēgšanas slēdzi ON/OFF

ieslēgtā pozīcijā ON.

2. Pārvietojiet gaisa vārsta sviru (3) pozīcijā

nospiediet ātrās brīvgaitas pogu (6) un atlaidiet droseles mēlīti tā, lai ātrās brīvgaitas poga paliktu nospiesta.

5. 5 reizes vai līdz brīdim, kad dzinējs sāk darboties, asi

7. Pārvietojiet gaisa vārsta sviru pozīcijā AIZVĒRTS GAISA

8. Ja dzinējs tobrīd nedarbojas vai noslāpst, asi paraujiet

startera auklas rokturi, līdz dzinējs sāk darboties.

1. Pārvietojiet gaisa vārsta sviru pozīcijā AIZVĒRTS GAISA

2. Asi paraujiet startera auklas rokturi, līdz dzinējs sāk

darboties. IEDARBINĀŠANAS GRŪTĪBAS (vai applūduša dzinēja iedarbināšana)

1. Pārvietojiet gaisa vārsta sviru pozīcijā AIZVĒRTS GAISA

dzinēju no pārmērīga degvielas daudzuma. Var būt nepieciešams raut startera rokturi vairākas reizes atkarībā no tā, cik lielā mērā dzinējs ir pārpludināts.

Lai apturētu dzinēju, slēdzi ON/OFF nospiediet pozīcijā OFF.

• Apgriežot malas, veiciet šūpojošas kustības no apakšas uz augšu. Skatiet 21. attēlu.

• Griežot dzīvžogu, dzinējam ir jābūt vērstam prom no dzīvžoga.

• Lai gūtu vislabāko līdzsvaru, turiet ierīci iespējami tuvāk ķermenim.

• Raugieties, lai ierīces gals nepieskartos zemei.

• Nesteidzieties, bet strādājiet mēreni, lai visus zarus nogrieztu tā, ka izveidojas gluda virsma. Dzinēju ar pilnībā atvērtu droseli ir ieteicams darbināt ne ilgāk par 30 sekundēm. Pietiks, ja atlaidīsiet mēlīti un ļausiet dzinējam īsu brīdi (5–10 sekundes) darboties ar brīvgaitas apgriezieniem. Piezīme. Lai nodrošinātu optimālu dzīvžogu griezēja darbību, izmantojiet minimālo droseles ātrumu, kas vajadzīgs, lai efektīvi apgrieztu dzīvžogus. Roktura regulēšanas sviru var izmantot, lai pagrieztu aizmugurējo rokturi un ierīci varētu lietot 45° un 90° leņķī.

1. Ļaujiet dzinējam darboties ar brīvgaitas apgriezienu skaitu.

168TEHNISKĀ APKOPE a BRĪDINĀJUMS! Lai, uzstādot, transportējot, regulējot vai labojot ierīci, izvairītos no nejaušas iedarbināšanas, izņemot gadījumus, kad tiek veikta karburatora regulēšana, vienmēr atvienojiet aizdedzes sveces vadu un novietojiet to vietā, kur tas nevar saskarties ar aizdedzes sveci. a Gādājiet, lai visas apkopes, kas nav paredzētas šīs rokasgrāmatas instrukcijās kā ieteicamās procedūras, veiktu pilnvarotā remontdarbnīcā. PĀRBAUDIET, VAI STIPRINĀJUMI UN DETAĻAS

Sazinieties ar pilnvarotu remontdarbnīcu, lai nomainītu bojātas vai nodilušas detaļas.

• Ieslēgšanas/izslēgšanas slēdzis ON/OFF – pārvietojot slēdzi izslēgtā pozīcijā OFF, pārbaudiet, vai slēdzis ON/OFF darbojas pareizi. Pārliecinieties, vai dzinēja darbība ir apturēta. Pēc tam atkārtoti iedarbiniet dzinēju un turpiniet darbu.

• Degvielas tvertne – pārtrauciet lietot ierīci, ja degvielas tvertne ir bojāta vai radusies noplūde. PĀRBAUDIET UN NOTĪRIET IERĪCI UN UZLĪMES

• Pēc katras izmantošanas reizes pārbaudiet visu ierīci, vai tajā nav vaļīgu vai bojātu detaļu.

• Notīriet ierīci un uzlīmes, izmantojot mitru drānu un saudzējošu mazgāšanas līdzekli.

• Noslaukiet ierīci ar tīru, sausu drānu.

GAISA FILTRA TĪRĪŠANA

Netīrs gaisa fi ltrs samazina dzinēja jaudu un palielina degvielas patēriņu. Vienmēr tīriet to ik pēc 5 darba stundām vai biežāk, ja strādājat putekļainā vidē. Skatiet 22. attēlu.

1. Notīriet vāku un vietu ap to, lai, kamēr vāks ir

noņemts, karburatora kamerā neiebirtu netīrumi.

2. Noņemiet daļas, kā redzams attēlā.

PIEZĪME. Nemazgājiet fi ltru benzīnā vai citā uzliesmojošā šķidrumā. Tāda rīcība varētu izraisīt ugunsbīstamību vai veidot kaitīgus tvaikus.

3. Izmazgājiet fi ltru ar ziepēm un ūdeni.

lai eļļa izplūstu pa fi ltru.

Lietojot ierīci, uz trokšņa slāpētāja un dzirksteļu aizturēšanas sieta veidojas oglekļa nosēdumi. Tomēr parastas darbības laikā trokšņa slāpētājam un dzirksteļu aizturēšanas sietam apkope nav nepieciešama. Pēc 50 stundu lietošanas ieteicams veikt slāpētāja apkopi vai nomainīt to pret jaunu (nomaiņu drīkst veikt tikai pilnvarotā remontdarbnīcā).

KARBURATORA BRĪVGAITAS ĀTRUMA

REGULĒŠANA a BRĪDINĀJUMS! Raugieties, lai, veicot brīvgaitas apgriezienu skaita regulēšanu, tuvumā nebūtu citu cilvēku. Lielāko daļu šīs procedūras asmens būs kustībā. Lietojiet aizsargaprīkojumu un ievērojiet drošības pasākumus. Veicot regulēšanu, izmantojiet skrūvgriezi, kas ir pietiekami īss, lai jūsu plaukstas būtu aiz roku aizsarga un tālu no asmens. Pēc noregulēšanas asmenim jāgriežas ar brīvgaitas apgriezienu skaitu. Karburators rūpnīcā ir rūpīgi noregulēts. Regulēšana varētu būt nepieciešama, ja pamanāt kādu no tālāk norādītajiem apstākļiem.

• Atlaižot droseli, dzinējs nedarbojas brīvgaitā.

• Asmens griežas brīvgaitā. Raugieties, lai, veicot brīvgaitas apgriezienu skaita regulēšanu, tuvumā nebūtu citu cilvēku. Veicot regulēšanu, ierīci novietojiet uz horizontālas virsmas, kurā nav gružu, kas varētu ieķerties dzīvžogu griezēja asmenī. Nepareizi noregulēta karburatora dēļ operators un citi cilvēki var gūt smagas traumas. Visas ķermeņa daļas turiet tālāk no asmens un slāpētāja. Lai noregulētu brīvgaitas ātrumu: ļaujiet dzinējam darboties brīvgaitā. Regulējiet ātrumu, līdz dzinējs darbojas, bet asmens negriežas (pārāk ātra brīvgaita), vai dzinējs noslāpst (pārāk mazs brīvgaitas apgriezienu skaits). Skatiet 23. attēlu.

• Ja dzinējs apstājas vai noslāpst, grieziet brīvgaitas apgriezienu skaita regulēšanas skrūvi (1) pulksteņrādītāju kustības virzienā, lai palielinātu dzinēja apgriezienu skaitu.

• Pagrieziet brīvgaitas apgriezienu skaita regulēšanas skrūvi (1) pretēji pulksteņrādītāju kustības virzienam, lai samazinātu dzinēja apgriezienu skaitu, ja brīvgaitā asmens griežas. a BRĪDINĀJUMS! Katru reizi pēc regulēšanas atkārtoti pārbaudiet brīvgaitas apgriezienu skaitu. Lai smagi nesavainotu operatoru vai citus cilvēkus, brīvgaitā asmenim nav jāgriežas. Ja nepieciešama papildu palīdzība vai neesat pārliecināts par šīs darbības izpildi, sazinieties ar pilnvarotu remontdarbnīcu.

AIZDEDZES SVECES MAIŅA

Katru gadu nomainiet aizdedzes sveci, lai dzinēju būtu vieglāk iedarbināt un tas labāk darbotos.

3. Uzstādiet jaunu aizdedzes sveci. Cieši pievelciet.

4. Atkal ievietojiet aizdedzes vadu.

Lietojot ierīci, uz trokšņa slāpētāja un dzirksteļu aizturēšanas sieta veidojas oglekļa nosēdumi, un, lai nepieļautu ugunsbīstamību vai dzinēja nepareizu darbību, tie jānotīra. Parastas darbības laikā slāpētājam un dzirksteļu aizturēšanas sietam apkope nav nepieciešama. Pēc 50 stundu lietošanas ieteicams veikt slāpētāja apkopi vai nomainīt to pret jaunu (nomaiņu drīkst veikt tikai pilnvarotā remontdarbnīcā).

169NOMAINIET DEGVIELAS FILTRU

Skatiet 24. attēlu. Lai nomainītu degvielas fi ltru, iztukšojiet ierīces degvielas tvertni, darbinot ierīci, līdz degviela beidzas; pēc tam noņemiet no degvielas tvertnes vāciņu/stiprinājuma mezglu. Izvelciet fi ltru (1) no tvertnes un atvienojiet to no degvielas padeves līnijas (2). Pievienojiet jauno fi ltru pie degvielas padeves līnijas; uzstādiet daļas savās vietās. UZGLABĀŠANA

PĒC KATRAS LIETOŠANAS

• Nogaidiet, līdz dzinējs atdziest, un pirms novietošanas glabāšanā vai transportēšanas nostipriniet ierīci.

• Ierīci un degvielu glabājiet labi vēdināmā vietā, kur degvielas izgarojumi nevar saskarties ar dzirkstelēm vai atklātu liesmu no ūdens sildītājiem, elektriskajiem motoriem vai slēdžiem, krāsnīm utt.

• Glabājiet ierīci ar uzliktu asmens vāku. Novietojiet ierīci tā, lai neviens ass objekts nejauši nevarētu izraisīt ievainojumus.

• Ierīci un degvielu glabājiet bērniem nepieejamā vietā.

Sagatavojiet ierīci uzglabāšanai sezonas beigās vai tad, ja tā netiks izmantota 30 dienas vai ilgāk. Ja ierīce jāglabā ilgstoši:

• notīriet visu ierīci;

• notīriet visas daļas un pārbaudiet, vai nav bojājumu; bojātās daļas lieciet salabot vai nomainīt pilnvarotā remontdarbnīcā;

• cieši pievelciet visus uzgriežņus, bultskrūves un skrūves;

• uzlieciet asmens vāku;

• glabājiet tīrā un sausā vietā. Lai ieeļļotu asmeni, rīkojieties šādi:

• apturiet dzinēju un nogaidiet, līdz asmens ir pavisam apstājies;

• pārvietojiet ieslēgšanas/izslēgšanas slēdzi ON/OFF izslēgtā pozīcijā OFF;

• atvienojiet aizdedzes sveces vadu;

• nelielu daudzumu mašīneļļas uzklājiet gar augšējo malu, kā parādīts attēlā. Skatiet 25. attēlu.

Šīs rokasgrāmatas nodaļas DARBĪBA sadaļā DEGVIELAS PADEVE DZINĒJAM skatiet ziņojumu ar atzīmi SVARĪGI, kurā norādīts, kā jūsu dzinējā jālieto gazohols. Degvielas stabilizators ir pieņemama alternatīva gumijas daļiņu uzkrāšanās iespējas samazināšanai uzglabāšanas laikā. Degvielas tvertnē vai degvielas glabāšanas kannā pievienojiet benzīnam stabilizētāju. Izpildiet maisīšanas norādījumus uz stabilizētāja tvertnes. Pēc stabilizētāja pievienošanas darbiniet dzinēju vismaz 5 minūtes. DZINĒJS

• Izņemiet aizdedzes sveci un caur aizdedzes sveces atveri ielejiet 1 tējkaroti 50:1 dzinēja eļļas 2 taktu dzinējiem (ar gaisa dzesēšanu). Lēni velciet startera auklu 8 līdz 10 reizes, lai eļļa izplūstu mehānismā.

• Nomainiet aizdedzes sveci pret jaunu ieteiktā tipa un karstuma diapazona sveci (skatiet sadaļu AIZDEDZES SVECES MAIŅA).

• Iztīriet gaisa fi ltru.

• Pārbaudiet, vai ierīces skrūves, uzgriežņi un bultskrūves nav vaļīgi. Nomainiet jebkādas bojātas, nodilušas vai salūzušas daļas.

• Nākamās sezonas sākumā izmantojiet tikai svaigu degvielu, kas sajaukta pareizā benzīna un eļļas attiecībā. CITS

• Neuzglabājiet benzīnu ilgāk par vienu sezonu.

• Nomainiet benzīna kannu, ja tā sāk rūsēt.

170PROBLĒMU NOVĒRŠANA

a BRĪDINĀJUMS! Pirms visu iepriekš norādīto darbību veikšanas vienmēr apturiet ierīces dzinēja darbību un atvienojiet aizdedzes sveci, ja vien neveicat darbības, kad ierīcei ir jābūt iedarbinātai. PROBLĒMA CĒLONIS RĪCĪBA PROBLĒMAS NOVĒRŠANAI Nevar iedarbināt dzinēju. 1. Pārvietojiet ieslēgšanas/ izslēgšanas slēdzi ON/OFF izslēgtā pozīcijā OFF.

2. Dzinējs ir pārplūdināts.

1. Pārvietojiet ieslēgšanas/izslēgšanas

slēdzi ON/OFF slēdzi ieslēgtā pozīcijā ON.

2. Nodaļā DARBĪBA skatiet sadaļu

degvielas maisījumu.

4. Uzstādiet jaunu aizdedzes sveci.

5. Pārbaudiet, vai degvielas fi ltrs nav

netīrs; nomainiet. Pārbaudiet, vai degvielas caurulīte nav saliekta vai saplaisājusi; saremontējiet vai nomainiet.

6. Sazinieties ar pilnvarotu

remontdarbnīcu. Dzinējs brīvgaitā nedarbojas pareizi.

2. Nodilušas kloķvārpstas blīves.

3. Kompresija ir zema.

1. Nodaļā APKOPE skatiet sadaļu

remontdarbnīcu. Dzinējs nepalielina apgriezienu skaitu, tam trūkst jaudas vai tas, palielinot slodzi, noslāpst.

1. Netīrs gaisa fi ltrs.

4. Oglekļa nosēdumi uz trokšņu

slāpētāja izplūdes ekrāna.

remontdarbnīcu. Dzinējs pārmērīgi dūmo. 1. Daļēji ir atvērts gaisa vārsts.

3. Netīrs gaisa fi ltrs.

1. Noregulējiet gaisa vārstu.

2. Iztukšojiet degvielas tvertni un iepildiet

pareizu degvielas maisījumu.

remontdarbnīcu. Dzinējs sakarst. 1. Nepareizs degvielas maisījums.

4. Oglekļa nosēdumi uz trokšņu

slāpētāja izplūdes ekrāna.

1. Nodaļā DARBĪBA skatiet sadaļu

DEGVIELAS IEPILDE DZINĒJĀ.

2. Nomainiet pret pareizu aizdedzes

Brīvgaitas apgriezienu skaits, apgr./min. 2600-3400 Maks. motora jauda saskaņā ar ISO 7293, kW 0,65 Maksimālais dzinēja apgriezienu skaits, min

9000-9700 Trokšņu slāpētājs ar katalizatoru Jā Aizdedzes sistēma ar apgr. skaita regulēšanu Jā Aizdedzes sistēma Aizdedzes svece NGK CMR6A Elektrodu attālums, mm 0,5 Degvielas un eļļošanas sistēma Degvielas tvertnes ietilpība, litri 0,5 Svars Svars, bez degvielas, kg 5,0 Troksnis (skatiet 1. piezīmi) Skaņas intensitātes līmenis, izmērītais dB (A) 108 Skaņas intensitātes līmenis, garantēts L

Skaņas līmeņi (skatiet 2. piezīmi) Ekvivalents skaņas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar EN ISO 10517, dB(A) 98 Vibrācijas līmeņi (skat. 3. piezīmi) Ekvivalenti vibrācijas līmeņi (a hv,eq ) pie rokturiem, mērīti atbilstoši standartam EN ISO 10517, m/s

Priekšējie/aizmugurējie rokturi 3,9/7,4 Asmeņi Tips Abpusēji Garums, mm 559 Nažu ātrums, griešana/min. 2195-2365

1. piezīme. Saskaņā ar EK Direktīvu 2000/14/EK trokšņa emisija apkārtējā vidē ir mērīta kā trokšņa jauda (L

Novērotais ierīces skaņas intensitātes līmenis ir izmērīts ar pievienotu oriģinālo griešanas ierīci, kas rada augstāko līmeni. Atšķirība starp garantēto un izmērīto skaņas intensitātes līmeni ir tāda, ka garantētā skaņas intensitātes līmeņa mērījumu rezultāts ietver arī izkliedi mērījuma rezultātā un novirzes starp dažādām tā paša modeļa ierīcēm, kas atbilst Direktīvai 2000/14/EK.

2. piezīme. Sniegtajos datos par ekvivalenta skaņas spiediena līmeni ierīcei ir tipiska statistiskā 1 dB (A) izkliede

3. piezīme. Sniegtajos datos par ekvivalentu vibrācijas līmeni ir tipiska 1 m/s

Ar šo mēs, HUSQVARNA AB, SE- 561 82 Huskvarna, ZVIEDRIJĀ, ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Benzīna dzīvžoga griezējs Zīmols McCulloch 3ODWIRUPDWLSVPRGHOLV GHT23DPR, bāzes modelis HT 5622 3DUWLMD Sērijas numurs no 2017. gada un vēlāk pilnībā atbilst šādām ES direktīvām un noteikumiem: Direktīva/Regula Apraksts 2006/42/EK par mašīnām 2014/30/EK par elektromagnētisko savietojamību 2000/14/EK par trokšņa emisiju vidē Ir piemēroti šādi saskaņotie standarti un/vai tehniskās specifi kācijas: EN ISO 12100, EN ISO 11806-1, CISPR 12, ISO 14982 Saskaņā ar Direktīvas 2000/14/EK V pielikumu deklarētie skaņas līmeņi ir norādīti šīs rokasgrāmatas tehnisko datu sadaļā un parakstīti EK Atbilstības deklarācijā. TÜV Rheinland N.A. veica brīvprātīgu pārbaudi Husqvarna AB vārdā, izsniedzot atbilstības sertifi kātu saskaņā ar EK Padomes Direktīvu 2006/42/EK par mašīnām. Šis sertifi kāts, kas pievienots parakstītajai EK Atbilstības deklarācijai, ir derīgs visām ražotnēm un izcelsmes valstīm, kas norādītas uz izstrādājuma. Piegādātais benzīna dzīvžogu griezējs atbilst paraugam, kas tika pārbaudīts. 173ВЪВЕДЕНИЕ ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ Оригиналната версия на настоящата инструкция за експлоатация е на английски език. Инструкциите за експлоатация на други езици са преведени от английски. ОБЩ ПРЕГЛЕД Вижте снимка 17
