CSE2040S - Zāģis MCCULLOCH - Bezmaksas lietošanas instrukcija

Produkta veids	Elektriskā ķēdes zāģis
Zīmols	McCulloch
Modelis	CSE2040S
Izmēri (G x P x A)	50 x 25 x 25 cm
Svars	5 kg
Barošana	Elektriska, 230 V / 50 Hz
Jauda	2000 W
Vadotnes garums	40 cm
Ķēdes solis	3/8"
Ķēdes ātrums tukšgaitā	14 m/s
Eļļas tvertnes tilpums	200 ml
Trokšņa līmenis	105 dB(A)
Vibrācijas (priekšējais/aizmugurējais rokturis)	5,5 / 6,0 m/s²
Galvenās funkcijas	Koksnes griešana, atzarošana, zāģēšana
Apkope un tīrīšana	Pēc katras lietošanas iztīrīt vadotni un ķēdi, regulāri asināt ķēdi
Drošība	Ķēdes bremze, aizsardzība pret atsitienu, drošības slēdzis
Rezerves daļas un remontējamība	Vadotne, ķēde, zobrats, aizdedzes svece, gaisa filtrs pieejami
Garantija	2 gadi

Bieži uzdotie jautājumi - CSE2040S MCCULLOCH

Kā asināt McCulloch CSE2040S ķēdes zāģa ķēdi?

Izmantojiet apaļo vīli, kas piemērota ķēdes solim (3/8"). Asiniet katru zobu, ievērojot sākotnējo leņķi, parasti 30°. Vīlējiet vienmēr no iekšpuses uz āru.

Kādu eļļu izmantot ķēdes eļļošanai?

Izmantojiet speciālu ķēdes eļļu, kas ir bioloģiski noārdāma, vai motoreļļu SAE 30. Nekad neizmantojiet lietotu eļļu.

Kā nospriegot zāģa ķēdi?

Atskrūvējiet vadotnes uzgriežņus, pagrieziet spriegojuma skrūvi pulksteņrādītāja virzienā, lai nospriegotu ķēdi. Ķēdei ir jāpieskaras vadotnes apakšdaļai, nebūdama vaļīga. Pievelciet uzgriežņus.

Ko darīt, ja zāģis neieslēdzas?

Pārbaudiet elektrības kontaktligzdu un barošanas kabeli. Pārliecinieties, ka slēdzis ir ieslēgšanas pozīcijā. Arī pārbaudiet ķēdes bremzi: tai jābūt atslēgtai.

Kā nomainīt vadotni un ķēdi?

Atvienojiet zāģi. Noņemiet sānu vāku, izņemiet veco vadotni un ķēdi. Uzstādiet jauno vadotni, novietojiet ķēdi ap zobratu un vadotni, noregulējiet spriegojumu, tad atgrieziet vāku.

Kāds ir maksimālais griešanas garums CSE2040S?

Ar 40 cm vadotni, maksimālais griešanas garums ir aptuveni 35 cm, tas ir, tādu diametru stumbru, ko var nogriezt vienā piegājienā.

Kā tīrīt gaisa filtru?

Atskrūvējiet gaisa filtra vāciņu, izņemiet putu filtru. Iztīriet to ar ziepjūdeni, izskalojiet un pilnībā izžāvējiet, pirms ievietojat atpakaļ. Nekad neizmantojiet zāģi bez filtra.

Kādi drošības aprīkojumi ir ieteicami?

Valkājiet cimdus, aizsargbrilles, prettrokšņa ķiveri, griezumu izturīgas bikses un drošības apavus.

Kā uzglabāt zāģi ziemā?

Iztukšojiet eļļas tvertni, notīriet ķēdi un vadotni. Uzklājiet uz ķēdes vieglu eļļas kārtiņu, lai novērstu rūsēšanu. Uzglabājiet sausā, no sala aizsargātā vietā.

Kur atrast rezerves daļas modelim CSE2040S?

Daļas ir pieejamas pie McCulloch pilnvarotiem izplatītājiem vai tiešsaistē specializētās vietnēs, piemēram, ePièces. Meklējiet pēc modeļa atsauces CSE2040S.

LIETOŠANAS INSTRUKCIJA CSE2040S MCCULLOCH

Pirms lietošanas izlasiet um saglabājiet turpmākām uzziņām

M

Izgatavotājs saglabā tiesības jebkurā brīdī un bez brīdinājuma mainīt šarā rokasgrāmatā esošos datus un raksturlīknes.

1) Aizmugurējais rokturis
2) Aizmugurējais rokas aizsargs
3) Priekšējais rokturis
4) Priekšējais rokas aizsargs / Kēdes bremzes svira
5) Kēdes spriegotāja ārējais rokturis
6). Skrūve kēdes spriegošanai
7) Kēdes spriegojuma tapa
8) Ellas tvertnes vāks
9) Logs ellas līmeņa pārbaudei
10) Vedināšanas caurums
11) Kabelis
12) Rokasgrāmata
13) Slēdzis
14) Slēdža blokētājs
15) Kēde
16) Vilkmes zobi
17) Zāgēšanas mezgls
18) Griešanas dziluma ierobežotājs
19) Griešanas zobs
20) Virzītājsliede
21) Piedziñas rata pârsegs
22) Piedziņas kēdes rats
23) Kēdes uztvērējs
24) Sliedes stiprināšanas skrūves
25) Sliedes savilcēja iekšējā poga
26) Sliedes savilcēja uzgrieznis
27) Gala veltnis
28) Virzītājsliedes pārsegs
29) Akis
30) Kēdes spriegojuma tapas ligzda
31) Caurums ellošanai
32) Virzītājsliedes ierievis
33) Atslēga/skrūvgriezis

Ražotāja etiketes piemērs

1) Garantētais skaņas līmenis atbilstošs direktīvai 2000/14/EC
2) 2. klases darbarīks
3) CE atbilstības zīme
4) Nomināla frekvence
5) Nomināla jauda
6) Mainstrāva
7) Nomināls spriegojums
8) Tips
9) Produkta kods
10) Izgatavošanas gads
11) Maksimālais virzītājsliedes garums
12) Ražotāja nosaukums un adrese
13) Pants numurs (Elektriskais kēdes zāgis)
14) Modelis
15) Sērijas numurs

k g

A

g b k

/ispārīgi brīdinājumi par elektroinstrumentu drošību

BRĪDINĀJUMS. Izlasiet visus drošības

brīdinājumus un instrukcijas. Brīdinājumu un

instrukciju neievērošana var izraisīt elektriskās

strāvas triecienu, ugunsgrēku un/vai smagus miesas bojājumus.

z labā iet visus brīdinā umus un instrukci as lai tos tur māk var tu lietot.

Brīdinājumu tekstā lietotais termins "elektroinstruments" apzīmē ar strāvu darbināmu (vadu) elektroinstrumentu vai ar akumulatoru darbināmu (bezvadu) elektroinstrumentu.

arba zonas drošiba

a odrošiniet lai darba zona b tu tira un labi a aismota. Nekārtīgās vai tumšās vietās iespējami negadījumi.
b edarbiniet elektroinstrumentus s rādzienbīstamā vid iem ram uzliesmo ošu š idrumu āzu vai uteku klātb tn . Elektroinstrumenti rada dzirksteles, kas var aizdedzināt puteklus var izgajojum tvakikus.
c) Elektroinstrumenta darbināšanas laikā tā tuvumā nedrikst atrasties b mi un citas nepiederošas personas. Neverības dēl var zaudēt vadību pār ierīci. Elektrodrošība
a Elektroinstrumenta kontakts raud iem ir äatbilst kontaktli zdai. ekädä veidä ne ärveido iet kontakts raudni. elieto iet nekädus s raudsavienojumus kopä ariezem tiem elektroinstrumentiem. Lietojot nepärveidotus kontaktspraudnus un atbilstošas kontaktligzdas, tiek samazināts elektriskās strāvas trieciena risks.

G š b p v

b k

b v b

N k š b

p

ēdes e

N

v š v k k

k k v c k

b Izvairieties no saskares ar iezem tām virsmām iem ram caurul m radiatoriem lītīm un ledusska iem. Elektriskās strāvas trieciena risks palielinās, ja jūsu kermenis ir iezemēts.

c) epakļaujiet elektroinstrumentus lietus vai mitruma iedarbībai. Ūdens iekļušana elektroinstrumentos palielina elektriskās strāvas trieciena risku.
d areizi izmanto iet vadu. ekad lieto iet vadu lai elektroinstrumentu ārvietotu vilktu vai izsl tu. eturiet vadu karstumā un e u asme u vai kustī u da u tuvumā. Bojāti vai sapinušies vadi palielina elektriskās strāvas trieciena risku.
e) arbinot elektroinstrumentu ārpus telpām, izmantojiet pagarinātāju, kas piem rots lietošanai ārpus telpām. Izmantojot vadu, kas ir paredzēts lietošanai ārpus telpām, tiek samazināts elektriskās strāvas trieciena risks.
f) Ja nevar izvairīties no elektroinstrumenta darbināšanas mitrās vietās, izmantojiet barošanu kas aizsar āta ar no l des strāvas aizsardzības ierīc m. Noplūdes strāvas aizsardzības ierīču izmantošana samazina elektriskās strāvas trieciena risku.

ersoniskā drošība

a arbinot elektroinstrumentu esiet iesardzī s seko iet līdzi tam ko darāt un lieto iet veselo saprātu. elietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisku vielu, alkohola vai medikamentu iedarbībā. Mirklis neuzmanības elektroinstrumentu darbināšanas laikā var izraisīt smagus miesas bojājumus.

b) Lietojiet personiskos aizsarglidzekļus. Vienmēr izmantojiet acu aizsargus. Aizsarglidzekļi, piemēram, pretputekļu maska, neslīdoši drošības apavi, kivere vai dzirdes aizsargierīces, kas izmantoti atbilstošos apstākļos, pasargās no savainojumiem.

c) asarg jiet ierīci no nejau as iedarbin anas irms ierīces pacel anas p r ieto anas ai pie ieno anas str as a otam un ai akumulatora blokam p rliecinieties ai slēdzis ir izslēgt st okli. Elektroinstrumentu pārvietošana, turot pirkstu uz slēdža, vai sprieguma padeve elektroinstrumentiem, kuriem ir ieslēgts slēdzis, var izraisīt negadījumus.

d) irms ieslëdzat elektroinstrumentu noņemiet isas regulē anas atslēgas ai uzgriežņatslēgas. Uzgriežņatslēga vai atslēga, kas atstāta piestiprināta pie elektroinstrumentu rotējošās daļas, var izraisīt miesas bojājumus.

e) mērīgi neizstiepiet rokas. Vienmēr pareizi atbalstieties un noturiet līdzs aru. Tādējādi nodrošināsit efektīvāku elektroinstrumenta vadību neparedzētās situācijās.

f) Lietojiet piemērotu apgērbu. Ne elciet brī u apgērbu ai rotaslietas. Nodro iniet lai mati apgērbs un cimdi nenon ktu kustīgo daju tu um . Brīvs apgērbs, rotaslietas un gari mati var iiekerties kustīgajās dajās.

g) a ierīces ir paredzēts pie ienot putek u nos k anas un sa k anas ierīcēm nodro iniet lai t s tiktu pareizi pie ienotas un izmantotas. Putekļu savācēju izmantošana var samazināt ar putekļiem saistīto kaitīgumu.

) lektroinstrumenta lieto ana un apkope

a) Nesteidziniet elektroinstrumenta darbību. zmantojiet darbam piemērot ko elektroinstrumentu. Pareizā elektroinstrumenta darbs būs efektīvāks un drošāks, strādājot tarn paredzētajā ātrumā.

b) Nelietojiet elektroinstrumentu ja nedarbojas t slēdzis. Elektroinstruments, kuram nedarbojas slēdzis, ir bīstams, un tas ir jāremontē.

c) ims eicat k dus piel gojumus main t piederumus ai no ietojat elektroinstrumentu glab an at ienojiet kontaktspraudni no str as a ota un ai akumulatora bloku - no elektroinstrumenta. Šādi profilaktiski drošības pasākumi samazina elektroinstrumenta nejaušas iedarbināšanas risku.

d) Uzglab jiet elektroinstrumentus bēmiem nepieejam s iet s un neļaujiet tos darbin t person m kas nep rzina elektroinstrumenta darbību ai na iepazinu s ar iem nor dījumiem. Elektroinstrumenti ir bīstami, ja ar tiem rīkojas neapmācīti lietotāji.

e) Veiciet elektroinstrumentu apkopi. rbaudiet kustigo da u sa ienojumus ai sastiprin jumus deta u boj jumus ai citus apst kus kas ar ietekmët elektroinstrumenta darbību. a konstatējat boj jumus elektroinstruments pirms lieto anas ir j salabo. Daudzi negadījumi rodas nepareizas elektroinstrumentu apkopes dēl.

f) Griezejinstrumentiem ienmēr j b t asiem un tīriem. Pareizi apkopti griezejinstrumenti ar asiem asmeniem retāk iesprūst un ir vieglāk vadāmi.

g) lektroinstrumentu t piederumus griež us un citas sast da as lietojiet saska ar iem nor dijumiem emot ěr darba apst kus un eicamo darbu. Elektroinstrumenta lietošana neparedzētiem mērkiem var izraisīt bīstamas situācijas.

5. Apkope

a) Nodro iniet lai elektroinstrumenta apkopi eiktu k alificēts speci lists izmantojot tikai identiskas rezer es dajas. Šādi tiks saglabāta elektroinstrumenta drošība.

tr d jot ar z ği netu iniet to erme a da m. ims ēdes z ğa ieslēg anas p rbaudiet ai tas nekam nepieskaras. Neuzmanīgi rīkojoties ar ieslēgtu kēdes zāgi, var notikt apgērba vai kēmmenā daļu saskare ar ierīci.

at eriet kēdes z ği ar labo roku aiz aizmugurēj roktura un ar kreiso roku aiz priek ēj roktura. Satverot kēdes zāgi pretējā secībā, var palielināties savainojumu risks, tādēl nekad tā nenikojieties.

Turiet elektroinstrumentu tikai aiz izolētaj m sat er anas irsm m jo z ğa kēde ar saskarties ar paslēpto elektroinstal ciju ai sa u str as kabeli. Zāgu kēžu saskaršanās ar strāvas kabeli, var izraisīt elektroinstrumenta atkāto metāla daļu vadīspēju un radīt lietotājam elektrošoka draudus.

Lietojiet aizsargbrilles un aizsargaustiņas. eteicams lietot ari gal as roku un k ju un aizsarglidzekļus. Piemērots aizsargtērps samazinās savainojumus, ko var radīt lidojoši gruži vai nejauša saskare ar kēdes zāji.

Nestr d jiet ar kēdes z ĝi atrodoties kok . Pretējā gadījumā varat gūt savainojumus.

Vienmēr st iet uz ab m k j m un str d jiet ar z ĝi st ot uz stabilas līdzenas irsmas. Slidenas vai nestabilas virsmas, piemēram, trepes, var izraisīt līdzsvara zudumu vai kēdes zājā vadības zaudēšanu.

gējot nospriegotu zaru uzmanieties no t . Nospriegotu koka škiedru zāgēšanas laikā, spriegojums zūd, un šis zars var trāpīt operatoram un/vai arī var tikt zaudēta kēdes zāga vadība.

siet ipa i piesardzīgs z ğējot kr mus un nelielus kokus. Šāds materiāls var aizkerties aiz zāga kēdes un tikt rauts uz priekšw vinziemā prettjums vaii arī izraisīt līdzsvara zudumu.

Nesiet izslēgtu kēdes z ği aiz priek ēj roktura t lai tas nesaskaras ar kernenii. Transportējot ai uzglab jot kēdes z ği uzlieciet irzīt jsliedes p rsegu. Pareiza rīkošanās ar kēdes zāgi samazinās nejaušu saskari ar kustīgo zāga kēdi.

zpildiet e o anas ēdes spriego anas un piederumu nomainas nor dijumus. Nepareizi nospriegota vai ieejota kēde var sabojāties vai palielināt atsitiena rašanās iespēju.

pējieties lai ēdes z ĝa rokturi b tu sausi un tīrī notīriet no tiem e u un dub us. Netīrī, ellaini rokturi ir slideni un var izraisīt vadības zudumu.

gējiet tikai koku. Nelietojiet kēdes z ĝi nol k kam tas na paredzēts. Piemēram: nelietojiet kēdes z ĝi plastmasas m ru ai celtniecības materi lu (kas na no koka) z gē anai. Kēdes zāga lietošana tam neparedzētiem mērkiem van izraisīt bīstamu stāvokli.

Atsitiena cēloni un operatora aizsardzība

Atsitiens var rasties, kad zāga virzītājsliedes priekšējā daļa vai gals pieskaras priekšmetam (B3 att.) vai kad zāgēšanas laikā koka griezuma vieta aizveras un saspiež zāgi.

Zāga gala pieskaršanas dažkārt var izraisit strauju pretreakciju, pasitot zāga sliedi uz augšu um atpakal operatora virzienā.

Zāga kēdes saspiešana virzītājsliedes galā var straujl pagrūst sliedi atpakal operatora virzienā.

Šo pretkustību rezultātā varat zaudēt vadību pār zāgi, kas var izraisīt smagus savainojumus. Nepalaujieties tikai uz zāgi iebūvētajām

aizsargierīcēm. Lai zāgēšana būtu droša, kēdes zāga lietotājam jāizpilda vairākas darbības.

Atsitiens rodas darbarīka nepareizas lietošanas un/vai nepareizas darba kārtības vai nepiemērotu apstākļu dēļ. Lai to nepieļautu, ievērojiet tālāk minētos piesardzības pasākumus:

• Nodrošiniet stingru zāga satvērienu, izmantojot īkškus un pirkstus, satverot abus ierīces rokturus ar abām rokām un nostājoties tā, lai pretotos atsitiena spēkam. Ievērojot pareizus piesardzības pasākumus, operators var kontrolēt atsitiena spēku. Neļaujiet kēdes zāgim brīvi atlēkt.
• ämērīgi neizstiepiet rokas un nezāgējiet virs plecu augstuma. Tas novērsīs nejaušu priekšgala saskari un nodrošinās labāku kēdes zāga vadību neparedzētās situācijās.
• ietojiet tikai ra otāja norādītās rezerves sliedes un kēdes. Nepiemērotas rezerves sliedes un kēdes var izraisīt kēdes bojājumus un/vai atsitienu.
• zpildiet ēdes zāga ra otāja norādījumus par asināšanu un te nisko apkopi. Skaidzoba augstuma samazināšana var izraisīt palielinātu atsitienu.

apildu drošības ieteikumi

1. Rokasgrāmatas lietošana. Personām, kas lieto šo darbarīku, rūpīgi jāizlasa lietotāja rokasgrāmata. Pārdodot vai nododot darbarīku citai personali, pievienojiet arī lietotāja rokasgrāmatu.
2. iesardzības pasākumi pirms darbarīka lietošanas. Neļaujiet lietot darbarīku personām, kuras nav pilnībā iepazinušās ar rokasgrāmatā minētajiem norādījumiem. Nepieredzējušām personām jāiziet apmācība, izmantojot zāgēšanas ste us.

. arbaudes. Vienmēr rūpīgi pārbaudiet darbarīku, it īpaši tad, ja tas tiek pakļauts stipriem triecieniem vai arī, ja pamanāt, ka tas darbojas nepareizi. Veiciet visas sadaļā „Apkope un uzglabāšana — pirms katras lietošanas reizes” aprakstītās darbības.

. Remonts un apkope. Visas darbarika nomaināmās daļas ir sīki aprakstītas sadalas „Montāža/izjaukšana” norādījumos. Nepieciešamības gadījumā darbarika daļas drīkst nomainīt tikai pilnvarotā klientu apkalpošanas centrā.

1. Darba apgērbs. (B1. att.) Lietojot darbarīku, operatoram jāvalkā šāds apstiprināts aizsargtērps: cieši pieguļošs aizsargtērps, aizsargapavi ar neslīdošām zolēm, triecienizturīgi purngalu aizsargi un griezienizturīgi aizarglīdzekļi, kā arī griezienizturīgi, vibrācijdroši cimdi, aizsargbrilles vai drošības sejsegs, aizsargaustinas un įivere (ja pastāv krītošu priekšmetu bīstamība). legādājieties aizsarglīdzekļus no darba apgērbu tirgotāja.
   asākumi veselības problēmu novēršanai vibrācija un trokš a līmenis. Lūdzu, ievērojiet darbavietas trokšna līmeņa ierobežojumus. Ilgstoša darbarīka lietošana pakļauļ lietotāju vibrācijām, kas var izraisīt „balto pirkstu parādību” (vibroslimība), delnas kanāla/nerva saspiešanas sindromu un līdzīgus veselības traucējumus.
2. asākumi veselības problēmu novēršanai imikālijas. Lietojiet tikai ražotāja apstiprinātu ellu.
3. asākumi veselības problēmu novēršanai karstums. Lietošanas laikā kēdes rats un kēde ievērojami sakarst, tādēl nepieskarieties šīm dājām.
4. BR Ierīces darbības laikā rodas elektromagnētiskais lauks. Noteiktos darba apstākļos šis lauks var traucēt aktīvu vai pasīvu implantējamu medicīnisku ierīču darbību. Lai mazinātu letālu traumu rašanās risku, iesakām personām ar medicīniskajiem implantiem pirms šī instrumenta izmantošanas konsultēties ar savu ārstu un medicīniskā implanta ražotāju.

ransportēšanas un uzglabāšanas piesardzības pasākumi. (B2. att.) Mainot darbavietu, atvienojiet darbarīku no elektrotīkla un aktivizējiet kēdes apturēšanas sviru. Pirms transportēšanas vai uzglabāšanas, uzlieciet virzītājsliedes aizsargpārsegu. Pārnēsājiet darbarīku tā, lai sliede būtu vērsta uz aizmuguri, vai arī, ja pārvadājat darbarīku ar transportlīdzekli, nostipriniet to, lai nepieļautu bojājumus.

tsitiena reakcija. (B . att.) Atsitiena reakcija ir spēcīga augšupvērsta reversējošas sliedes kustība pret lietotāju. Tas parasti notiek tad, ja sliedes priekšgala augšējā daļa (saukta par “atsitiena bīstamības zonu”) (sk. sarkano atzīmi uz virzītājsliedes) saskaras ar priekšmetu vai arī tad, ja kēde tiek iespiesta kokā. Atsitiens var izraisīt kontroles zudumu pār darbarīku, tādējādi radot bīstamus un pat nāvējošus negadījumus. Kēdes apturēšanas svira un cītas aizsargierīces nav pietiekami efektīvas, lai aizsargātu lietotāju pret savainojumiem: lietotājam jāapzinās apstākļi, kas var izraisīt reakciju, un jānovērš tie, ievērojot pastiprinātu uzmanību atbilstoši savai darba pieredzei un pareizai darbarīka lietošanas praksei (piemēram: nezāgējiet vienlaikus vairākus zarus, jo tas var nejauši radīt saskari ar “atsitiena bīstamības zonu”.

Darbavietas drošiba

1. Neļaujiet bērniem vai personām, kas nav iepazinušies ar šiem norādījumiem, lietot šo darbarīku. Vietējie noteikumi, iespējams, nosaka lietotāja vecuma ierobežojumus.
2. Lietojiet darbarīku tikai atbilstoši šajos norādījumos minētajam veidam un paredzētajām funkcijām.
3. Lai noteiktu bīstamības avotu (piemēram, celus, ejas, elektriskos kabelus, bīstamus kokus u.c. škēršlus), rūpīgi pārbaudiet darbavietu.
4. Nelaujiet nepiederošām personām vai dzīvniekiem atrasties darbavietas zonā (ja nepieciešams, iežogojiet darbavietu un lietojiet brīdinājuma zīmes) — tuvāk par attālumu, kas ir 2,5 x koka augstums, taču jebkurā gadījumā ne mazāk par desmit metriem no darbavietas.
5. Operators vai lietotājs ir atbildīgs par negadījumiem vai bīstamību, kas rodas citām personām vai viņu īpašumam.

lektrodrošiba

1. leteicams lietot paliekošas strāvas ierīci, kuras atvienošanas strāva nav lielāka par 30 mA. Pat lietojot paliekošas strāvas ierīci, nevar garantēt 100% drošību, tādēl vienmēr jāievēro drošas lietošanas norādījumi. Pārbaudiet paliekošas strāvas ierīci ikreiz pirms tās lietošanas.
2. Pirms lietošanas pārbaudiet, vai nav bojāts strāvas kabelis, un ja konstatējat bojājumu vai nodilumu, nomainiet to.
3. Nelietojiet darbarīku, ja strāvas kabelis ir bojāts vai nodilis.
4. Ja kabelis tiek sagriezts vai ir bojāta tā izolācija, nekavējoties atvienojiet darbarīku no elektrofikla. Nepieskarieties strāvas kabelim, līdz nav atvienota strāvas padeve. Neremontējiet sagrieztu vai bojātu strāvas kabeli. Nogādājiet ierīci pilnvarotā klientu apkalpošanas centrā, lai tiktu veikta kabeļa.
5. Elektrības kabelim ir jābūt atritinātam; rituīs satriti kabeli var pārkarst un samazināt ierīces efektivitāti.

6. Pārliecinieties, ka kabelis/pagarinātājs atrodas aiz lietotāja, tādējādi nodrošinot to, ka kabelis nerada draudus lietotājam vai citām personām, kā arī pārbaudiet, vai to nevar bojāt karstums, asi priekšmeti, asas malas, ella u.c.

7. Novietojiet kabeli tā, lai zāgēšanas laikā tas nesaskaras ar zariem un citiem līdzīgiem škēršliem.

8. Pirms kabela kontaktspraudna, savienotāja vai pagarinātāja atvienošanas izslēdziet galveno strāvas slēdzi.
9. Izslēdziet darbarīku, atvienojiet to no elektrotīkla un ____ kabela uztīšanas pārbaudiet, vai tas nav bojāts vai nodilis. Neremontējiet bojātu strāvas kabeli. Nogādājiet ierīci pilnvarotā klientu apkalpošanas centrā, lai tiktu veikta kabela.
10. Pirms darbarika atstāšanas bez uzraudzības (neatkarīgi no ilguma) atvienojiet to no elektrotikla.
11. Rūpīgi uztiniet kabeli, nepieļaujot tā samezglošanos.
12. Izmantojiet tikai tāda sprieguma maiṣṇrāvu, kāda minēta darbarīka tehnisko datu plāksnītē.

13. Kēdes zāgim ir divkārša izolācija, kas atbilst standartam EN60745-1 un EN60745-2-13. Neviena darbarīka dala nekādos apstāklos nedrīkst veidot savienojumu ar zemi.

14. Strāvas kabeli un pagarinātāji ir pieejami pilnvarotā klientu apkalpošanas centrā.

15. Lietojiet tikai apstiprinātus pagarinātājus.
16. Izmantojiet tikai tādus pagarinātājus un pievadus, kas paredzēti lietošanai ārā.
17. Ja darbā ar ierīci vēlaties izmantot pagarinātāju, atļauts izmantot tikai tādus pagarinātājus, kas atbilst tālāk minētajiem lielumiem:

E1835, E1935

• 5,0 mm²: maks. garums 40 m
• 5,0 mm ^2 : maks. garums 60 m
• 8,0 mm²: maks. garums 100 m

E, E

• 5,0 mm ^2 : maks. garums 50 m
  -8,0 mm²: maks. garums 90 m

C. DROŠIBAS IERIČU APRAKSTS

Uz jūsu mašīnas ir uzstādīta ierīce (1. , kura izslēgtajā stāvoklī nelauj nospiest slēdzi, tādejādi novēršot nejaušu iedarbināšanu.

Uz jūsu mašīnas ir uzstādita ierīce, kura nekavējoties bloke kēdi uzreiz pec sledža atlaišanas; Ja kadā laikā brīdi ir vērojami šīs ierīces darba traucējumi, mašīnu NEDRĪKST izmantot un tā ir jānogāda uz autorizēto tehniskās apkalpošanas centru.

Priekšējais rokas aizsargs ( . ir izstrādāts ar mērki nepieļaut jūsu kreisās rokas saskaršanos ar kēdi (ar nosacījumu, ka mašīna tiek turēta pareizi un atbilstoši noradījumiem). Priekšējais rokas aizsargs funkcionė arī kā kēdes bremze, kas ir nodrošināts ar ierīces palīdzību, kura bloke kēdi dažu sekundes daļu laikā pēc atsitiena. Kēdes bremze tiek atlaista kad priekšējais rokas aizsargs ir pavilkts atpakal un nofiksęts atbilstoša pozicija (kede var kustēties). Kēdes bremze tiek iedarbināta kad priekšējais rokas aizsargs ir pavilkts uz priekšu (kede ir blokēta). Kēdes bremzi var iedarbināt ar kreisās rokas sviru, nospiežot to uz priekšu vai arī atsitiena rezultāta, ja svira nonāk kontaktā ar priekšējo rokas aizsargu.

Ja zāg, is tiek lietots tad, kad sliede ir horizontālā stāvoklī, piemēram, gāžot koku, kēdes bremze nodrošina mazāku aizsardzību ( .

Svarīga piezīme: Kad tiek iedarbināta kēdes bremze, ar drošības slēdža palīdzību tiek pārtraukta strāvas padeve dzinējam.

Šis izstrādājums ir aprīkots ar kēdes uztvērēju ( . ), kas novietots zem kēdes zobrata. Šis mehanisms ir konstruēts tā, lai apturētu kēdes pārvietošanos virzienā atpakal, gadījumā, ja kēde pārtrukst vai noslid no sliedes. No šādām situācijām var izvairīties, ja parliecinas par korektu kēdes spriegojumu (skat., nodalu "D. Montāža/Demontāža").

Šī ierīce ir domāta rokas aizsardzībai kēdes plīšanas vai nobīdes gadījumā ( .

D. MONTĚŠANA / DEMONTĚŠANA

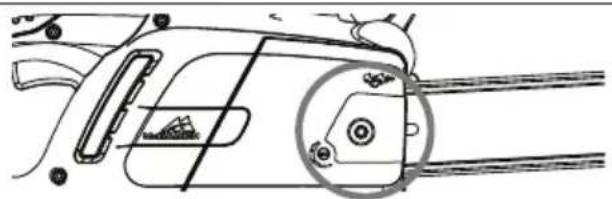

SLIEDES UN KõDES MONTÃÑA

Montāžas metodes atškiras dažādiem modeliem, tādējādi, mēs lūdzam jūs apskatīt ilustrācijas un mašīnas tipu, kurš ir norādīts uz ražotāja etiketes, esiet uzmanīgi un sekojiet pareizajai montēšanas instrukcijai.

1. Pārbaudiet vai nav iedarbināta kēdes bremze. Jā tā ir iedarbināta, atslēdziet to.

2a. Izskrūvējiet sliedes fiksācijas uzgriezni un noņemiet piedziņas rata pārsegu. 2b. Izskrūvējiet sliedes fiksatoru un noņemiet piedziņas rata pārsegu.

1. Novietojiet kēdi virs sliedes, un, sākot ar priekšējo kēdes zobu, ievietojiet to virzošās sliedes gropē. Uzmanībul Griezējzoba asajai malai ir jābūt vērstai pret sliedes augšdaļu. Lietojiet aizsargcimdus.

4a. Kēdes spriegošanas tapai ir jāatrodas pēc iespējas tālāk no piedziņas rata. Uzstādiet sliedi uz sliedes fiksācijas skrūves un kēde spriegošanas tapas un novietojiet kēdi virs piedziņas kēdes rata. 4b. Pagrieziet metāla ritināšanas ripu pretēji pulkstenrādītāju kustības virzienam tālākajā stāvokli. Uzstādiet sliedi uz sliedes fiksācijas skrūves un novietojiet kēdi virs piedziņas kēdes rata.

Uzlieciet atpakał piedziñas rata pârsegu tā, lai kēdes dzenošie zobi tiktu sakabināti ar piedziñas kēdes ratu un virzošās sliedes gropi.

5.a Uzskrūvējiet ar roku savilcējuzgriezni, kamēr tas ir brīvi pievilkts. 5.b Skrūvējiet sliedes savilcēja pogu, kamēr tā ir brīvi pievilkta.

6.a Lai nospriegotu kēdi, skrūvējiet kēdes spriegotājskrūvi pulksteņrādītāju kustības virzienā, lietojot komplektā esošo atslęgu/ skrūvgriezi. Lai samazinātu kēdes spriegumu, spriegotājskrūvi grieziet pretēji pulksteņrādītāju kustības virzienam. (Izpildot šo darbību, turiet sliedes priekšgalu augšup). 6.b Lai nospriegotu kēdi, skrūvējiet kēdes spriegotāja ārējo rokturi pulksteņrādītāju kustības virzienā. Lai samazinātu kēdes spriegumu, spriegotājskrūvi grieziet pretēji pulksteņrādītāju kustības virzienam. (Izpildot šo darbību, turiet sliedes priekšgalu augšup).

1. Spriegojiet kēdi, kamēr tās spriegums ir pareizs. Pārliecinieties, vai, paceļot kēdi no sliedes, attālums ir apmēram 2-3 mm.

8.a Nostipriniet sliedes savilcējuzgriezni, 8.b Nostipriniet sliedi pietiekami stingri lietojot komplektā esošo atslēgu/skrūvgriezi.

Ja kēde ir uzstiepta pārāk stingri, tas pārslodzēs dzinēju un bojās mašīnu. Savukārt, ja spriegojums nav pietiekoši liels, kēde var noskriet no sliedes. Tikai tad, kad kēde ir pareizi uzstiepta tiek nodrošināti vislabākie zāgēšanas rādītāji un ilgstošs mašīnas kalpošanas laiks. Regulāri pārbaudiet spriegojumu, jo kēdes garums lietošanas laikā palielinās (it īpaši ja kēde ir jauna; kad mašīna tiek lietota pirmo reizi, kēdes spriegojums jāpārbauda ik pēc 5 minūtēm); jebkurā gadījumā, neuzstiepiet kēdi uzreiz pēc mašīnas pielietošanas un ľaujiet kēdei atdzist.

Vienmēr kad ir jānoregulē kēdes spriegojums, pirms kēdes spriegojuma skrūves / roktura regulēšanas atskrūvējiet sliedi stiprināšanas rokturi / uzgriezni; noregulējiet spriegojumu un aizskrūvējiet līdz galam sliedi stiprināšanas rokturi / uzgriezni.

N ŠANA N IZSLĘGŠANA

Darba uzsākšana: satveriet stingri abus rokturus, atbrīvojiet kēdes bremzes sviru, turot zāg,i aiz priekšējā roktura, nospiediet un turiet piespiestu slēdža blokētāju, tad nospiediet slēdzi (šajā bridī slēdža blokētāju var atlaist).

Izs šana: Mašina izslēgsies uzreiz pēc tam, kad tiks atlaists slēdzis. Gadījumā, ja mašina tomēr neapstājas, iedarbiniet kēdes bremzi, atslēdziet kabeli no elektriskā tikla un piegādajiet mašinu uz autorizeto tehniskās apkalpošanas centru.

N ĖDES E OŠANA

U M N Nepietiekama ellošana izraisīs kēdes prīšanu, kuras rezultāta var iegūt smagus vai pat letālus ievainojumus.

Sliedes un kēdes ellošana tiek veikta ar automatīskā sūkna palīdzību.

Nodalā “Tehniskā apkalpošana” var atrast informāciju par to kā pārliecināties, ka kēdes ellas daudzums ir pietiekošs.

Nekad neizmantojiet nostrādātu ellu, jo tā ir kaitīga veselībai, mašīnai un apkārtējai videi. Pārliecinieties, ka ellā atbilst temperatūras līmeņiem tajā vietā, kur tiks izmantota mašina: dažas ellas paliek biezākas, līdz ar ko tiek pārslogots sūknis un tiek bojāta mašina, ja temperatūra pazeminas zem 0°C. Sazinieties ar tuvāko autorizēto tehniskās apkalpošanas centru, kur var saņemt konsultāciju par ellas izvēli.

Kē s as z

Vienmēr izmantojiet tikai jauno ellu (kēžu ellošanai ir nepieciešams ipašs ellas tips) ar atbilstošu viskozitāti: ellai ir labi jāpielīp un tai jāgarantē strādāšanu bez traucejumiem gan ziemas, gan vasaras laikā. Ja kēdes ellā nav pieejama, var izmantot EP 90 transmisijas ellu.

T r n suz

Atskrūvējiet ellas tvertnes vāku, un uzpildiet tvertni. Cenšaties nepieļaut ellas izliešanu (ja tas tomēr notiek, uzmanīgi noslauciet mašīnu). Beigās labi pieskrūvējiet tvertnes vāku.

G. APKOPE UN UZGLABĀŠANA

Pirms darbarika apkopes vai tirišanas atvienojiet to no elektrotikla.

UZMANĪBUI Ja vide, kurā tiek izmantota mašina ir īpaši piesārņota vai pieputināta, aprakstītos tehniskās apkalpošanas darbus jāveic biežāk, nekā norādīts šajā rokasgrāmatā.

Pirms katras i mantošanas rei es

Pārbaudiet vai kēdes ellas sūknis darbojas pareizi: pavērsiet sliedi uz gaišu virsmu, kura atrodas apmēram divdesmit centimetru attālumā. Pēc tam kad mašīna ir nostrādājusi apmēram minūti, uz virsmas ir jāparādās skaidri redzamām ellas zīmēm. īm.

Kēdes bremzes iedarbināšanai un atlaišanai nav jāizmanto pārmērīgs fiziskais spēks. Turklāt pārbaudiet, vai tās iedarbināšana nav pārāk viegla, un vai tā nav blokēta. Pēc tam pārbaudiet, vai kēdes bremze pareizi darbojas, veicot sekojošas darbības: atlaidiet kēdes bremzi, pareizi paņemiet mašinu un iedarbiniet to. ledarbiniet kēdes bremzi atvelkot priekšējo rokas aizsargu uz priekšu ar kreisās aproces vai rokas palīdzību, bet neatlaižot roku no roktura . īm . Ja kēdes bremze darbojas pareizi, tad pēc šīs operācijas kēde nekavējoties tiks blokēta. Pārbaudiet vai kēde ir pareizi uzasināta, ir labā darba stāvoklī un, ka kēdes spriegojums ir pareizs. Ja kēde ir loti nodiluša, vai ja griēšanas zobu augstums ir tikai 3 mm, kēde ir jānomaina . īm .

Regulāri tīriet vedināšanas caurumus, lai novērstu dzinēja pārkarsēšanu. . Tīm. .

Pārbaudiet vai slēdzis un slēdža blokētājs pareizi darbojas (šis operācijas laikā kēdes bremzei jabut atlaistai): nospiediet slēdzi un slēdža blokētāju un pārliecinieties, ka tie atgriežas sākuma pozīcijā uzreiz pēc to atlaišanas; pārbaudiet vai slēdzi nav iespējams nospiest, ja nav iedarbināts slēdža blokētājs.

Pārbaudiet vai kēdes uztvērējs un labās rokas aizsargs ir labā darba stāvoklī un uz tiem nav redzamu bojājumu, piemēram, materiāla plīšanas.

kp darbības st nd m

Pārbaudiet sliedes stāvokli. Ja nepieciešams, uzmanīgi notīriet caurumus ellošanai . īm. un sliedes rievu 5.

īm. . Ja rieva ir nodiluša vai uz tās ir plīsumi, tad tā ir jānomaina. Regulāri tiriet piedziņas kēdes ratu un pārbaudiet, vai tas nav nodilis. . īm. leellojiet gala veltni ar gultņu ellu caur caurumu, kurš ir attēlots zīmējumā . īm. .

des asin šana kad tas ir nepie iešams

Ja kēde nezāgē pienācīgi, vai jā sliedi ir cieši jāpiespiež pie koksnes un ja skaidas ir ħoti sikas, tad tas ir pazīmēs, ka kēde nav uzasināta. Ja zāgēšanas laikā skaidu vispār nav, tad tas nozīmē, ka griešanas puse ir pilnīgi nodiluša un zāgēšanas laikā koksne tiek saberzta pulverī. Ja kēde ir labi uzasināta, tad tā pati, bez papildus piepūles, ienāk koksne un zāgēšanas laikā iegūtas skaidas ir lielas un garas.

Kēdes zāgējoša daļa sastāv no zāgēšanas mezgla . Īm ar griešanas zobu . Īm. un griešanas dzīluma ierobežotāja . Īm. . Mainot limeni var regulēt zāgēšanas dzīlumu. Labai kēdes asināšanai ir nepieciešams vīles virzītājs un apaļā vile ar diametru 4 mm. Sekojiet zemāk esošajiem noradījumiem: pēc kēdes uzstādišanas, spriegojuma pareizas noregulēšanas un kad kēdes bremze ir iedarbināta, uzstādiet vīles virzītāju perpendiculari sliedei, kā parādīts uz attēla . Īm. , uzasiniet griešanas zobus ar vīles palīdzību ievērojot norādījumus, kuri attiecas uz uzasināšanas lenķi . Īm. . Vīles kustībai jābūt vērstai no iekšējas uz ārējo pusi, samaziniet spiedienu kad vīle tiek atgriezta sākuma stāvoklī (ir loti svarīgi rūpīgi sekot norādījumiem: pārāk liels vai mazs asināšanas lenķis, vai nepareizs vīles diametrps paaugstina atsitiena risku). Lai sānu lenķi būtu precizaki, tiek rekomendēts izvietot vili tādā veida, lai tā apmēram par 0,5 mm būtu augstāk nekā augšējā griezējškautne. Vispirms apstrādājiet ar vīli visus zobus vienā pusē un pēc tam apgrieziet mašīnu un atkārtojiet operāciju. Pārliecinieties, ka pēc uzasināšanas visu zobu garums ir vienāds un, ka griešanas dzīluma ierobežotāja augstums ir par 0.6 mm zemāks nekā augšējais griezējs: pārbaudiet augstumu ar atbilstoša šablona palīdzību un ar vīles (ar plakanas vīles) palīdzību apstrādājiet visas izvirzījušas daļas, noapaļojot griešanas dzīluma ierobežotāja priekšējo daļu . Īm. . Esiet uzmanīgi un neapstrādājiet ar vīli pretatsitiena aizsardzības zobu 5. Īm.

k p i mantošanas st nd m.

Nogādājiet mašīnu uz autorizēto tehniskās apkalpošanas centru, lai veiktu mašīnas vispārēju apskati un pārbaudītu bremzēšanas elementus.

U lab šana

Uzglabājiet izstrādājumu vēsā, sausā un bērniem nepieejamā vietā. Neuzglabājiet ārā.

H. ZÄ EŠANAS PANĚMIENI

Mašīnas i mantošanas laik i vairieties no sekojošaj m sit ij m: . īm.

- nezāgējiet, ja pastāv risks, ka stumbrs zāgēšanas laikā var saplīst (ja uz koksni kaut kas spiež, ja tiek zaģets sauss mirušais koks u.t.t.): negaionta pīšana var būt loti bīstama.

- nepieļaujiet, lai sliede vai kēde tiktu iestrēgta koksnē: ja tas tomēr notiek, atvienojiet mašinu no elektriskā tikla um pamēginiet pacelt stumbru ar atbilstoša darbarīka palīdzību, piemēram, ar sviru; nemēginiet atbrivot mašinu tricinot vai velkot to, jo tas var izraisīt bojājumus vai ievainojumus.

- nepielaujiet situacijas, kuru del var rasties atsitiens.

- izstrādājuma lietošanas virs plecu augstuma,

- tādu koku zāg,ēšanas, kuros ir svešķermeņi, piemēram, naglas.

Mašīnas i mantošanas laik : . īm.

- kad zagēšana notiek slīpās virsmās, vienmēr esiet stumbra augšējā daļā, tādējādi, ja stumbrs kāda iemesla del sāks ripot uz leju, tad tas just neaiztiks.

- kad jūs nodarbojāties ar koku gāšanu, vienmēr pabeidziet iesākto darbu, jo daļēji sazāgēts koks var salūzt un nokrist.

- pēc katras zāgēšanas operācijas mašīnas lietotājs var pamanīt, ka viņš ir zaudējis ievērojami daudz spēka, kurš ir nepieciešams mašīnas vadišanai. Esiet ārkārtīgi uzmanīgs un nepieļaujiet vadības zaudēšanu pār mašīnu.

Zemāk ir aprakstīti divi atšķirīgi zāgēšanas darbu tipi:

Zāgēšana, kuras laikā kēde tiek vilkta (no augšas uz apakšu). Tm., var izraisīt mašīnas negaidītu un bistamu kustību stumbra puse, kuras del var zaudet mašīnas vadību. Kur tas ir iespējams, veicot zāgēšanas darbus izmantojiet āki.

Zāgēšana, kuras laikā kēde tiek grūsta (no apakšas uz augšu). Tm., var izraisīt mašīnas negaidītu un bistamu kustību lietotāja puse, kuras dēl lietotājs var gūt ievainojumus, vai “atsitiena riska zona” var aiztikt stumbru, kas var izraisīt specīgu atsitienu; jabūt arkartīgi uzmanīgam veicot zāgēšanas darbus šādā veidā. Visdrošākais veids kādā var izmantot šo mašīnu ir sekojošais: nostiprinat balki uz stekiem un zāgēt no augšas uz apakšu tajā daļā, kura ir ārpus stekiem. Tm

Āka izmantošana

Kur tas ir iespējams, izmantojiet āki, lai nodrošinātu drošu zāgēšanas darbu veikšanu: nostipriniet to uz stumbra garozas vai ārejas virsmas, lai jums būtu vieglāk darboties ar mašīnu.

Zemāk ir aprakstītas tipiskas zāgēšanas procedūras, kuras ir piemērotas izmantošanai dažādās situācijās. Tomēr, katru reizi pirms keršanas pie darba rūpīgi novertējiet katru no metodēm un noskaidrojiet kura dotajā situācijā ir vispiemērotākā, proti, ar to ir saistīts vismazākais risks.

a t mbr g | zzeme . (Pastāv risks, ka kēde var saskarties ar zemes virsmu kad sliede izies caur visam stumbram). .z m.

Zağet no augšas uz apakšu škersâm visam stumbram. Esiet īpaši uzmanīgi zāgēšanas beigās, lai nepieļautu kēdes saskaršanos ar zemi. Ja tas ir iespējams, nozāgējiet stumbru līdz 2/3 no tā diametra, apgrieziet to un nozāgējiet atlikušo daļu, tas samazinās risku tam, ka kēde saskarsies ar zemi.

a ien t mbraga ir atba tt . (Zāgēšanas laikā pastāv stumbra plīšanas risks). . z m

Sāciet zāgēšanu no apakšas, un nozāgējiet stumbru apmēram līdz 1/3 no tā diametra. Turpiniet zāgēšanu no augšas līdz jau izveidotajam griezumam.

a abi t mbra gai ir atba tti (šajā gadījuma pastāv kēdes iestrēgšanas risks). . z m.

Sāciet zāgēšanu no augšas un nozāgējiet stumbru apmēram līdz 1/3 no tā diametra. Turpiniet zāgēšanu no apakšas līdz jau izveidotajam griezumam.

a o atro a g | nog z . Nostājieties nogāzē tā, lai būtu augstāk par koku. Veicot koka pārzāgēšanu, lai nodrošinātu pilnīgu darbarīka vadību, īsi pirms esat pabeidzis zāgēt, samaziniet spiedienu uz zāgi, neatslābinot kēdes zāga satvērienu. Neļaujiet kēdei saskarties ar zemi.

o g šana

Nekādā gadījumā nemēģiniet gāzt koku, ja jums nav nepieciešamas pieredzes, un jebkurā gadījumā nekad negāziet kokus, kuru stumbra diametrs ir lielāks par sliedes garumu! šo operāciju var veikt tikai augsti kvalificēti mašīnas lietotāji, kuriem ir atbilstošs aprīkojums.

Koka gāšanas laikā vissvarīgākais ir nodrošināt to, lai koks nokristu labākajā iespejamajā vietā, lai pēc tam varētu nozāgēt zarus un stumbru. (Pievērsiet uzmanību tam, lai krītošais koks neaizkertos aiz blakusesošajiem kokiem: Aizkēruša koka gāšana ir loti bīstama).

Vispirms nosakiet kāds ir vislabākais koka krišanas virziens, nēmot vērā sekojošus faktorus: objekti un citi augi, kuri ir ap koku; koka noliekums; koka līkums; vēja virziens; vietas ar lielāko zaru koncentrāciju. Turklāt, pievērsiet uzmanību mirušajiem un lauztajiem zariem, kuri ir uz koka, šie zari zāgēšanas laikā var nokrist un rādīt bīstamu situāciju.

Veicot koku gašanu īpaši bīstamajos apstāklos, uzreiz pēc zāgēšanas nonemiet akustiskās aizsardzības līdzekļus, lai jūs varētu dzīrdēt neparastas skaņas un citus iespējamus briesmu signālus.

e rie š ie z šana arbi n atiešana eja a t šana

Nozāgējiet zarus, kuri sarežgī darbu . z m. , zāgējiet no augšas uz leju. Nostājeties tā, lai starp jums un mašīnu būtu stumbrs un pēc kārtas mozāgējiet vissarežģitakos zarus. Novāciet augus ap koku, kuri sarežgī darbu un pārbaudiet, vai pie koka nav škēršlu (akmeni, saknes, bedres u.t.t.), lai izvēlēties atiešanas celu uz kura nav škēršlu (pa šo celu būs jāpārvietojas koka krišanas laikā). Zīmējumā . z m. var atrast norādījumus, kuriem jāseko sastādot atiešanas celu (A. Prognozējams koka krišanas virziens. B. Atiešanas celš.

C. Bīstamības zona).

A

.zm.

Lai nodrošinātu to, ka lietotājs pilnībā kontrolē koka krišanas virzienu, sekojiet zemāk izklāstītajiem zāgēšanas noteikumiem:

Vispirms ir jaizzagē griezums, kurš nosaka koka krišanas virzienu. Vispirms jaizzagē virzītājgrieziena AUGŠEJĀ DAļA tajā pusē, uz kuru zāgējamajam kokam jākrīt. Jāstāv no koka pa labi, zāgēšanas laikā kēde ir jāvelk ara; pēc tam jaizzagē virzītājgrieziena APAKŠEJĀ DAļA, šim iezāgējumam jāsasniedz grieziena augšējās daļas gals. Virzītājgrieziena dzilumam jāsastāda 1/4 no stumbra diametra, lenķim starp augšējo un apakšējo griezumu jābūt vienādam vismaz ar 45°. Vieta, kurā sastopas divi augstākminētie griezumi tiek saukta par "virzītājgrieziena līniju". Šai līnijai jābūt absolūti horizontālai un ar taisnu lenķi (90°) attiecībā pret krišanas virzienu.

Koka zāgēšanas griezumam, kura rezultātā koks nokritis, jābūt 3-5 cm virs virzītājgrieziena līnijas līmeņa apakšējas daļas, un attālumam starp griezienu un līniju jābūt vismaz 1/10 no stumbra diametra. Palieciet koka kreisajā pusē un zāgējiet, izmantojot paņēmienu, kurā kēde tiek vilkta ārā, kā arī izmantojiet āki. Pārliecinieties, ka koks nevirzās krišanas virziena pretējā pusē. Pēc iespējas ātrāk iespraudiet griezienā koka gāšanas sviru vai kīli. Koka daļa, kura netika izzāgēta tiek uzskatīta par “šarnīru”, jo tas kontrolē koka krišanas virzienu. Ja griezumi ir nepietiekami, ja tie nav taisni vai ja tie tika pilnīgi nozāgēti, tad koka krišanas virzienu nav iespējams kontrolēt (tas ir ārkārtīgi bīstami!). Tādējādi, visi griezieni jāizdara ľoti precīzi.

Kad visi griezieni ir izdarīti, koks sāks krist. Ja nepieciešams, koka gāšanai izmantojiet gāšanas sviru vai kīli.

ar z šana

Pēc tā kad koks ir nogāzts, no stumbra ir jānozāgē zari. Esiet modrs veicot šo operāciju, jo lielākais ar maśīnas atsitiena saistītu negadījumu skaits notiek zaru zāgēšanas laikā. Tādējādi, vienmēr sekojiet tam, kur zāgēšanas laikā atrodas sliedes gals un darba laikā vienmēr stāviet stumbra kreisajā pusē.

I. EKOLOGIJA

Šajā nodaļā jūs atradīsiet derīgu informāciju par mašīnas projektēšanas posmā izstrādātajām ekologiskajām īpašībām, par mašīnas pareizo lietošanu, kā arī par eļļu utilizāciju.

AŠINAS LIETOŠANA

Ellas tvertnes uzpilde ir jäveic uzmanīgi, lai nepieļautu ellas izliešanos, kas var izraisīt augsnes un apkārtējās vides piesārnošanu.

TILI A

Neizmetiet ārā mašīnu, kura vairs nedarbojas. Nogādājiet to uz speciālo utilizācijas centru saskaņā ar spēkā esošajiem normatīvajiem aktiem.

Simbols ☒ uz produkta vai uz tā iepakojuma norāda, ka no šī produkta nedrīkst atbrīvoties, kā no mājsaimniecības atkritumiem. Tas ir jānodod atbilstošā savākšanas punktā elektrisko un elektronisko ierīču pārstrādei.

Nodrošinot pareizu atbrīvošanos no šī produkta, jūs palīdzēsit novērst iespējamas negatīvas sekas videi un cilvēku vesešībai, ko pretējā gadījumā varētu izraisīt šī produkta atkritumu apstrāde.

Plašāku informāciju par šī produkta pārstrādi lūdziet savā pašvaldībā, mājsaimniecības atkritumu iznīcināšanas centrā vai veikalā, kur šo produktu iegādājāties.

.IE JA U ISINĀŠANASTA U A
	Nevar Dzinejs iedarbināt dzinēju zau dē jaudu bet	Nasiek tīdzinejs iedarbināta, griešanas traik kvalitāte ir slikta skaits	Bremzešanas darbojas ar ierīces rnaupstādina vai apgriezienu ir samazināts
Pārbaudiet vai elektrības tīklā ir elektrība	●
Pārbaudiet vai mašīna ir pareizi pieslēgta	●
Pārbaudiet vai kabelis / pagarināšanas vads nav bojāts	●
Pārbaudiet vai kēdes bremze nav iedarbināta	●
Pārbaudiet, vai kēde ir pareizi uzmontēta un nospriegota.		●	●
Pārbaudiet vai kēde ir ieeļlota, sekojot norādījumiem sadaļās F un G.			●
Pārbaudiet vai kēde ir uzasināta			●
Pārbaudiet, vai ir ieslēgts automātiskais slēdzis.	●
Sazinieties ar tuvāko autorizēto tehniskās apkalpošanas centru	●	●		●

35cm Kēde

Virzītājsliede

40cm Kēdēd

Virzītājsliede

N

Detalas numurs:

Detalas numurs:

N

Detalas numurs:

Detalas numurs:

LATVIEŠU - 9

L. EK Atbilstības deklarācija

Husqvarna AB, S-561 82, Huskvarna, Sweden

Nosaka vienīgi mūsu atbildību par to, ka izstrādājums (-i);

Apzīmējums.... - Kēde zāg

Tipa(-u) apzimejums.... 040 040

Griešanas ierīces veids....

Izgatavošanas gads....

atbilst Eiropas Komisijas direktivu pamata prasibām un noteikumiem:

00 4 004 0 000 4 0

balstīts uz šādiem ES (Eiropas Savienības) piemērotiem un saskaņotiem standartiem:

N 074 - N 074 -- N 04- N 04- N 000-- N 000--

"Notified Body", kas veikusi Eiropas Komisijas

veida parbaudi atbilstoši 8. reglamenta 2.6 sadalai.... TÜV Rheinland LGA Produts GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

Sertifikāts nr...... BM 50268379

Maksimalais A svērtais skaņas spiediena līmenis L _pA darbstacijā, ko mēra saskaņa ar standartu EN60745-2-13, ir norādīts tabulā.

Maksimālā plaukstas/rokas vibrācijas svērtā vērtība a h, ko mēra saskaṇā ar standartu EN60745-2-13, izmantojot iepriekš minēto izstrādājumu paraugus, ir norādīta tabulā.

Noteiktā vibrāciju kopējā vērtība ir izmērīta ar standarta testēšanas metodi, un šo vērtību var izmantot, lai salīdzinātu dažādus instrumentus.

To var lietot sākotnējā instrumenta iedarbības novērtējumā.

dā

elektriskā instrumenta lietošanas laikā sasniegtā vibrācijas emisijas vērtība var atšķirties no norādītās kopējās vērtības atkarībā no instrumenta izmantošanas veida.

Lietotājam jānosaka instrumenta radītā iedarbība faktiskajos izmantošanas apstāklos un jāizvēlas attiecīgi drošības pasākumi personiskai aizsardzībai (ņemot vērā visus darba cikla faktorus, piemēram, cik reižu instruments ir izslēgts un cik ilgi pēc ieslēgšanas tas darbojas tukšgaitā).

2000/14/EC: izmērītās skaņas stipruma LWA un garantētās skaņas stipruma LWA vērtības ir atbilstošas tabulās fiksētajām skaitliskajām vērtībām.

Atbilstības novērtēšanas procedūra.... Annex V

Ulm 12/02/2013

P. Lamelli

Global R&D vadītājs – rokā turamas ierīces

Tehniskās dokumentācijas īpašnieks

040 040

Svars bez škidrumiem (Kg) 4.3 4.5 4.4 4.6

Jauda (kW) 1.8 1.9 2.0 2.0

Ellas tvertnes tilpums (cm ^3 ) 240 240

Maksimālais virzītājsliedes garums

Kēdes gājiens (mm)

Kēdes platums (mm)

Izmērītā skanas intensitāte LWA (dB(A))

Garantētā skanas intensitāte LWA (dB(A))

Skañas spiediens L _pA (dB(A))

Nedroši K _pA (dB(A))

Rokas / plaukstas vibrācija a_h (m/s²)

Mainīgums K_ah (m/s ^2 )

Elektrotikla pilnā pretestība (Ω)

240 240

35 35 40 40

9.52 9.52 9.52 9.52

1.3 1.3 1.3 1.3 .3

106 106 106 106

110 110 110 110

95 95 95 95

2.5 2.5 2.5 2.5

7.28 7.28 8.08 8.08

1.5 1.5 1.5 1.5

0.382 0.382 0.382 0.382

z d N 000- -

Atkarībā no vietējā elektroṭikla tehniskajiem parametriem šī izstrādājuma lietošana ieslēgšanas brīdī var radīt īslaicīgu sprieguma kritumu. Tas var ietekmēt citu elektroieriču darbību, piemēram, lampa var īslaicīgi aptumšoties. Ja jūsu elektroṭikla ā oo ir mazāka nekā tabulā norādītā vērtība (atbilstoši jūsu modelim), šī parādība

nenotiks. Tikla pilnas pretestibas vertibu var noteikt, sazinoties ar savu elektribas piegades uzņemumu.

A. DESCRIERE GENARALĂ
