CSE2040S - Saha MCCULLOCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähkökäyttöinen moottorisaha
Merkki	McCulloch
Malli	CSE2040S
Mitat (P x L x K)	50 x 25 x 25 cm
Paino	5 kg
Virransyöttö	Sähkö, 230 V / 50 Hz
Teho	2000 W
Ohjainkiskon pituus	40 cm
Ketjun nousu	3/8"
Ketjun nopeus tyhjäkäynnillä	14 m/s
Öljysäiliön tilavuus	200 ml
Melutaso	105 dB(A)
Tärinä (etu-/takakahva)	5,5 / 6,0 m/s²
Päätoiminnot	Puun sahaus, oksien karsinta, katkonta
Huolto ja puhdistus	Puhdista ohjainkisko ja ketju jokaisen käytön jälkeen, teroita ketju säännöllisesti
Turvallisuus	Ketjujarru, takapotkusuojaus, turvakytkin
Varaosat ja korjattavuus	Ohjainkisko, ketju, hammaspyörä, sytytystulppa, ilmansuodatin saatavilla
Takuu	2 vuotta

Usein kysytyt kysymykset - CSE2040S MCCULLOCH

Miten teroitetaan McCulloch CSE2040S -sahan ketju?

Käytä ketjun nousuun (3/8") sopivaa pyöreää viilaa. Teroita jokainen hammas alkuperäistä kulmaa noudattaen, yleensä 30°. Viilaa aina sisältä ulospäin.

Mitä öljyä käytetään ketjun voiteluun?

Käytä biohajoavaa erikoisketjuöljyä tai SAE 30 -moottoriöljyä. Älä koskaan käytä käytettyä öljyä.

Miten sahan ketju kiristetään?

Löysää ohjainkiskon mutterit, käännä kiristysruuvia myötäpäivään ketjun kiristämiseksi. Ketjun tulee koskettaa ohjainkiskon alareunaa olematta löysä. Kiristä mutterit.

Mitä tehdä, jos saha ei käynnisty?

Tarkista sähköpistoke ja virtajohto. Varmista, että kytkin on päällä-asennossa. Tarkista myös ketjujarru: sen on oltava vapautettu.

Miten ohjainkisko ja ketju vaihdetaan?

Irrota saha pistorasiasta. Poista sivukansi, irrota vanha ohjainkisko ja ketju. Asenna uusi ohjainkisko, aseta ketju hammaspyörän ja ohjainkiskon ympärille, säädä kireys ja aseta kansi takaisin.

Mikä on CSE2040S:n maksimileikkuupituus?

40 cm:n ohjainkiskolla maksimileikkuupituus on noin 35 cm, eli halkaisija puista, jotka voidaan sahata yhdellä kertaa.

Miten ilmansuodatin puhdistetaan?

Ruuvaa irti ilmansuodattimen kansi, poista vaahtomuovisuodatin. Pese se saippuavedellä, huuhtele ja kuivaa täysin ennen takaisin asettamista. Älä koskaan käytä sahaa ilman suodatinta.

Mitä turvavarusteita suositellaan?

Käytä hanskoja, suojalaseja, kuulonsuojaimia, suojahousuja ja turvajalkineita.

Miten saha säilytetään talvella?

Tyhjennä öljysäiliö, puhdista ketju ja ohjainkisko. Levitä ohut öljykerros ketjulle ruosteen estämiseksi. Säilytä kuivassa paikassa suojassa jäätymiseltä.

Mistä löydän varaosia mallille CSE2040S?

Osia on saatavilla valtuutetuilta McCulloch-jälleenmyyjiltä tai verkossa erikoisliikkeistä kuten ePièces. Etsi mallinumerolla CSE2040S.

KÄYTTÖOHJE CSE2040S MCCULLOCH

FI Alkup räis tohj t Sähkökäyttöinen moottorisaha

Lue ennen käyttöä ja säilytä tulevan varalle

VI I INFORMA ION

Jatkuvan tuotteen parannusohjelman tähden valmistaja pidättää oikeuden vaihtaa ilman ennakkovaroitusta tässä ohjekirjasessa mainittuja teknisiä yksityiskohtia.

1) Takakädensija
2) Rystysuojus
3) Etukädensija
4) Takapotkusuojus/ketjujarru
5) Teräketjun kiristimen ulompi nuppi
6) Teräketjun kiristysruuvi
7) Ketjunkiristimen tappi
8) Öljysäiliön korkki
9) Öljytason tarkistusikkuna
10) Tuuletusaukot
11) Sähköjohto
12) Manuaalinen
13) Käyttökytkin
14) Käyttökytkimen varmistin
15) Teräketju
16) Vetolenkki
17) Leikkuulenkki
18) Leikkuusyvyyden rajoitin
19) Leikkuuhammas
20) Terälevy
21) Vetopyörän kotelo
22) Vetopyörä
23) Ketjusieppo
24) Terälevyn kiinnitysruuvi
25) Terälevyn sisempi asennusnuppi
26) Terälevyn asennusmutteri
27) Kärkipyörä
28) Terälevyn suojus
29) Kuorituki
30) Ketjunkiristimen tapin istukka
31) Voiteluaukko
32) Terälevyn ura
33) Yhdistelmääavain

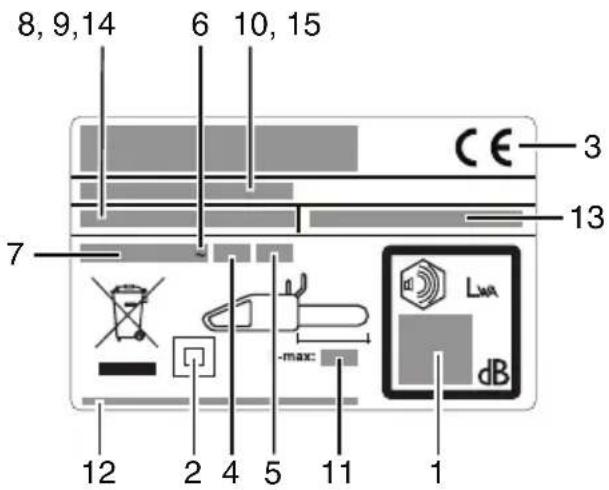

Esimerkkietiketti

1) Taattu äänen voimakkuus direktiivin 2000/14/EY mukainen
2) Luokan II työkalu
3) CE-merkintä vaatimustenmukaisuudesta
4) Nimellistaajuus
5) Nimellisteho
6) Vaihtovirta
7) Nimellisjännite
8) Tyyppi
9) Tuotteen koodi
10) Valmistusvuodi
11) Terälevyn enimmäispituus
12) Valmistajan nimi ja osoite
13) Tuotenumero (Sähkökäyttöinen moottorisaha)
14) Malli
15) Sarjanumero

YS

Varoitus Lue opas huolellisesti

Turvasaappaat

Kypärä, kuulosuojaimet ja suojalasit tai kasvosuojain

Viiltosuojatut hansikkaat

Pitkät viiltosuojatut housut

Ketjujarru pois päältä, päällä

Irrota pistoke verkkovirrasta välittömästi, jos johto on vahingoittunut tai poikki.

Pidä sivulliset työskentelyalueen ulkopuolella.

Leikkuuham-paan suunta

Käytä konetta aina kahdella kädellä

Takapotku-vaara

Älä jätä sateeseen tai kosteaan

Ketjuöljy

Älä...

Sammuta kone

Irrota pistoke ennen säätöä tai puhdistusta.

Sähköiskun vaara.

Sähkötyökaluja koskevia yleisvaroltuksia

VAROITUS Lue kaikki varoltukset ja ohjeet.

Varoitusten ja ohjeiden laiminlyöminen saattaa

johtaa sähköiskuun, tulipaloon ja/tai vakaviin henkilövahinkoihin.

Säilytä kaikki varoltukset ja ohjeet tuleva varalle.

Varoituksissa mainittu "sähkötyökalu" viittaa verkkokäyttöiseen (johdolliseen) sähkötyökaluun tai akkukäyttöiseen (johdottomaan) sähkötyökaluun.

Työskø telyalueø turvallisuus

a i ä työske telyalue uhtaa a ja hyvi valaistu a. Sotkuiset tai hämärät alueet altistavat vahingoille.

lä käytä sähkötyökaluja räjäh ysherkissä alkoissa esi .jos alkalla o syttyviä esteltä kaasuja tai ölyä. Sähkötyökalut saavat aikaan kipinöitä, jotka voivat sytyttää pölym taii höynyyt tuleen.

c lä äästä la sia tai sivullisia sähkötyökalu lähelle sitä käytettäessä. Keskittymistä häiritsevät tekijät voivat saada sinut menettämään laitteen hallinnan.

2 Sähkõturvallisuus

a Sähkötyökalu istokkee täytyy so la istorasiaa . istoketta ei saa uu taa illää tavalla. lä käytä a a teri Istokkeita aa oltettuje sähkötyökaluje ka ssa. Muuntamattomat pistokeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

Vältä kosketta asta aa oitettuja i toja kute utkia lä itti lä llesiä ja jääkaa eja illää kehosi osalla. Sähköiskun vaara kasvaa, jos kehosi on maadoittunut.

c Sähkötyökaluja ei saa altistaa sateelle tai kosteu elle. Sähköiskun vaara kasvaa, jos sähkötyökalun sisälle pääsee vettä. lä käytä johtoa väärä . lä koskaa ka a tai ve ä työkalua joh osta äläkä irrota istoketta vetä ällä joh osta. I ä johto oissa lä ö öljyje terävie reu oje ja llikkuvie osle läheisyy estä. Vahingoittuneet tai sotkuiset johdot lisäävät sähköiskun vaaraa.

e u käytät sähkötyökalua ulko a käytä ulkokäyttöö soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa.

f Jos sähkötyökalua täytyy käyttää kosteassa aikassa käytä jää ösvirtalaitteella varustettua virtaläh että. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3 He kilökohtai e turvallisuus

a Ole varuillasi katso itä teet ja käytä tervettä järkeä sähkötyökalua käyttäessäsl. lä käytä sähkötyökaluja väsy ee ä tai huu ei e alkoholi tai lääkkei e vaikutukse alaise a. Hetken tarkaamattomuus sähkötyökaluja käytettäessä voi johtaa vakaviin henkilövahinkoihin.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, suojapäähineen tai kuulosuojainten käyttö sopivissa tilanteissa vähentävät henkilövahinkoja.

) stä tahaton käynnisty inen. ar ista että kytkin on ois äältä asennossa ennen virtalähteeseen ja tai akun kytke Istä työkalun nosta ista tai kanta ista. Jos kannat sähkötyökalua sormesi ollessa käynnistyskytkimellä tai jos kytket vinram päälle kytkimen ollessa päällä -asennossa, onnettomuusriski on erittäin suuri.

d) Poista säätõaval et y s. ennen kuin tyõkaluun kytketään virta äälle. Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahinkoja.

e) lä kurkota. elso tukevasti ja ysy tasa ainossa koko ajan. Näin pystyt hallitsemaan työkalun paremmin odottamattomissa tilanteissa.

) Pukeudu asian ukaisesti. Iä käytä väljiä vaatteita tai koruja. Pidä hliukset vaatteet ja käsineet oissa liikkuvien osien läheisyydestä. Väljät vaatteet, korut tai pitikätt hliukset voivatt tarttua liikuviin osiin.

) os työkaluun voidaan liittää ölyn oistin ja kerääjä var ista että ne klinnitetään ja niltä käytetään oikein. Pölynkerääjän käyttö voi vähentää pölyyn liittyviä vaaroja.

4) ähkötyökalun käyttö ja huolto

a) lä akota sähkötyökalua. Käytä työtehtävään so ivaa oikeaa työkalua. Oikealla työkalulla työ onnistuu paremmin ja turvallisemmin sitä varten suunnitellulla nopeudella.

b) lä käytä työkalua jos sltä ei vol käynnistää ja sa uttaa virtakytki estä. Sähkökäyttöinen työkalu, jonka virtakytkin ei toimni, om vaanallimem ja se täytyy korjata.

) Irrota istoke virtalähteestä ja tai akku työkalusta ennen kuin ryhdyt teke ään itään säätöjä vaihta aan tarvikkeita tai laitat työkalun varastoon. Näin työkalun tahattoman käynnistymisen vaara pienenee.

d) ällytä sähkötyökalua oissa lasten ulottuvilta äläkä anna sellaisten henkilöiden jotka elvät tunne työkalua tai näitä käyttöohjeita käyttää tätä sähkötyökalua. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä.

e) Muista huoltaa sähkötyökalut. Tarkista että liikkuvat osat on suunnattu olkein etteivät ne hankaa ole rikki tai ettei ikään uu valkuta työkalun toi intaan. os työkalu on vahin oittunut se täytyy korjata ennen käyttöä. Monet onnettomuudet johtuvat huonostii huolletuista sähkötyökaluista.

) Pidä katkaisutyökalut terävinä ja uhtaina. Kunnolla huolletut katkaisutyökalut, joissa on terävät terät, eivät takeltele helpostii ja miitä om helpompi hallita.

) Käytä työkalua tarvikkeita ja terlä y s. näiden ohjeiden ukaisesti ottaen huo loon työskentelyolosuhteet ja itse tehtävän. Työkalun käyttö muuhun kuin sille tarkoitettuun käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

. uolto

a) ie sähkötyökalusi huollettavaksi a atihenkilölle joka käyttää vain sa anlaisia vaihto osia. Tällä varmistetaan, että sähkötyökalu on turvallinen käyttää.

Moottorisahaa koskevia varoituksia:

- Pidä kaikki kehon osat kaukana sahaketjusta kun oottorisaha on käytössä. nnen kuin käynnistät oottorisahan var ista että sahaketju ei ole kosketuksissa ihinkään. Hetken

tarkkaamattomuus moottorisahojen käytön aikana saattaa johtaa siihen, että vaatteet tai keho takertuu sahaketjuun.

- Pidä oottorisahasta aina klinni oikealla kädellä takakahvasta ja vase alla kädellä etukahvasta. Moottorisahan piteleminen väärin lisää henkilövahingon vaaraa, joten sahaa om pidlettäväi aina oikein.

- Pidä työkalusta kiinni vain eristetyistä tartunta innoista sillä teräketju saattaa osua näky ättö issä oleviln johtolhin tai sen o aan johtoon. Jos teräketjut osuvat jännitteiseen johtoon työkalun metalliset osat saattavat tulla jännitteisiksi, jolloin työkalun käyttäjä voi saada sähköiskun.

- Käytä suojalaseja ja kuulosuojai ia. Lisäksi suositellaan suojavarusteita äähän käsilin säärlin ja jalkoihin. Riittävät suojavaatteet vähentävät lentävien roskien tai sahaketjun tahattoman kosketuksen aiheuttamaa henkilövahingon vaaraa.

- lä käytä oottorisahaa uussa. Moottorisahan käyttö käyttäjän ollessa puuhun kiivenneemä voi johtaa henkilövahinkoihin.

- eiso aina tukevasti ja käytä oottorisahaa vain kun seisot lujalla var alla ja tasaisella innalla. Liukkaat tai epävakaat alustat, kutem tikapuwut, saattavat aiheuttaa tasapainon menetyksen tai moottorisahan hallinnan menetyksen.

- Kun sahaat kireää oksaa varo ki oa ista. Kun puun kuitujen kireys vapautuu, kiristynyt oksa saattaa osua käyttäjään ja/tai aiheuttaa moottorisahan hallinnan menetyksen.

- le erittäin varovalnen sahatessasi ensastoa ja tai la. Hento aines saattaa tarttua sahanketjuun ja sinkoutua eteenpäin itseäsi kohti tai ailheuttaa tasapainon menetyksen.

- Kanna oottorisahaa etukahvasta siten että saha on sa utettuna ja ols äin kehostasi. Kun kuljetat oottorisahaa tai laitat sen varastoon uista aina laittaa terälevyn suojus alkalleen. Moottorisahan oikea käyttö vähentää riskiä, että liikkuva sahaketju osuu vahingossa käyttäjään.

- oudata voitelun terän kiristyksen ja tarvikkeiden vaihdon ohjelta. Väärin kiristetty tai voideltu ketju saattaa joko katketa tai lisätä takapotikum mahdollisuutta.

- Pidä kahvat alna kuivina uhtaina ja ll an öljy ja rasvatahroja. Rasvaiset tai öljyiset kahvat ovat liukkaita ja aiheuttavat hallinnan menetyksen.

- ahaa vain uuta. lä käytä oottorisahaa uihin tarkoituksiin. si erkiksi: älä sahaa oottorisahalla uovia uurauksia tai ulta kuin uisia rakennus aterlaaleja. Moottorisahan käyttö muuhun kuin sille tarkoitettuum käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

Takapotkun syyt ja takapotkujen estäminen:

Takapotkua saattaa esiintyä, kun terälevyn nokka tai kärki osuu esineeseen ku a tai kun puu puristaa sahaketjun leikkauskohtaan.

Kärjen kosketus saattaa joissain tapauksissa aiheuttaa äkillisen peruutusreaktion ja potkaista terälevyn ylös ja taaksepäin käyttäjää kohti.

Sahaketjun puristuminen terälevyn yläosaa vasten saattaa työntää terälevyn nopeasti taaksepäin käyttäjää kohti.

Nämä reaktiot saattavat aiheuttaa sahan hallinnan menetyksen, mistä voi olla seurauksena vakava tapaturma. Älä luota pelkästään sahan sisältämiin suojalaitteisiin. Moottorisahan käyttäjänä sinun tulee huolehtia useiden eri toimien avulla siitä, että sahaus on turvallista.

Takapotku on seuraus työkalun väärinkäytöstä ja/tai vääristä käyttötoimenpiteistä tai olosuhteista, ja se voidaan välttää noudattamalla seuraavia varotoimia:

• I ä koko aan u asti klinni siten että euka ot a so met o at mootto isa an ka o en ympä i ä ja kumpikin käsi on sa assa klinni ja sljoita ke osi ja käsi a tesi niin, että oit astata takapotku oimiln. Käyttäjä voi hallita takapotkuvoimia, jos hän varautuu oikein. Älä päästä irti moottorisahasta.
• Ää ku kota lian pitkä e ääkä sa aa a tiolta ko keamma a. Näin pystyt estämään tahattoman kärkikosketuksen ja hallitsemaan moottorisahan paremmin odottamattomissa tilanteissa.
• ä tä alnoastaan a mista an l molttamia ai tote ä e ä a ket ua. Väärät vaihtoterälevyt ja -ketjut saattavat aiheuttaa terän katkeamisen ja/tai takapotkun.
• Nou ata a mistajan o jelta, jotka koske at sa aketjun te oitusta a uo toa. Syvyysmittarin korkeuden alentaminen saattaa johtaa lisääntyneeseen takapotkuun.

uita tu a isuussuosituksia

1. aan kä tt . Kaikkien tätä konetta käyttävien on luettava käyttöopas kokonaan ja erittäin huolellisesti. Käyttöopas on toimitettava koneen mukana, jos kone myydään tai lainataan toiselle henkilölle.
2. a otoimet ennen koneen käytt ä. Älä koskaan anna tätä konetta käyttöön henkilölle, jotka eivät ole täysin perehtyneitä oppaan ohjeisiin. Kokemattomien henkilöiden täytyy käydä koulutusjakso, jossa käytetaän vain sahapukkia.
3. Ta kastukset. Tarkasta kone huolellisesti joka kerta ennen käyttöä etenkin, jos siihen on kohdistunut kova isku tai jos siinä näkyy merkkejä toimintahäiriöistä. Tee kaikki kappaleessa "Huolto ja varastointi – ennen jokaista käyttökertaa" kuvatut toimenpiteet.
4. o aukset a uo to. Kaikki koneen osat, jotka ovat käyttäjän itsensä vaihdettavissa, on selitetty selkeästi ohjeiden luvussa "Kokoaminen/purkaminen". Tarvittaessa kaikki muut koneen osat on annettava aina valtuutetun huoltoliikkeen vaihdettavaksi.

5. aatetus ku a . Käyttäjän on tätä konetta käyttäessään aina pukeuduttava seuraaviin hyväksyttyihin henkilökohtaisiin suojavaatteisiin: ihonmyötäiset suojavaatteet, luistamattomat turvakengät, musertumisen estävät varvassuojat ja viilloilta suojaavat suojat, viilloilta ja värinältä suojaavat käsineet, suojalasit tai suojavisiiri, kuulosuojaimet ja kypärä (jos on olemassa putoavien esineiden vaara). Saatavana työvaatteiden toimittajilta.

6. Te e teen litt ät a otoimet ää te a me utasot. Selvitä välittömän läheisyyden melurajoitukset. Koneen pitkäkestoinen käyttö altistaa käyttäjän haitallisille värähtelyille, jotka voivat aiheuttaa "valkosormisuutta" (Raynaud'n oireyhtymää), rannekanavaoireyhtymää ja vastaavia vaivoja.

7. Te e teen litt ät a otoimet kemia iset alneet. Käytä valmistajan hyväksymää öljyä.
8. Te e teen litt ät a otoimet kuumuus. Käytön aikana hammaspyörä ja ketju kuumenevat erittäin kuumiksi. Varo koskemasta näihin osiin niiden ollessa kuumia.
9. T Tämä laite saa aikaan sähkömagneettisen kentän käytön aikana. Tämä kenttä saattaa joissakin tapauksissa häiritä aktiivisia tai passiivisia lääkinnälllisiä laitteita. Vakavien tai kuolemaan johtavien vahinkojen välttämiseksi suosittelemme, että lääkinnälllisiä laitteita käyttävät henkilöitä ottavat yhteyttä lääkäriinsä ja lääkinnällisen laitteen valmistajaan ennen tämän työkalun käyttämistä.

u etukseen a a astointlin litt ät a otoimet ku a . Joka kerta kun työskentelyalue siirtyy toiseen paikkaan, irrota kone sähköverkosta ja kytke ketjujarrun vipu. Asenna terälevyn suojus paikalleen joka kerta ennen kuljetusta tai varastointia. Kanna konetta aina kädessä siten, että terälevy osoittaa taaksepäin. Kun konetta kuljetetaan ajoneuvossa, kiinnitä se varmasti vahinkojen välttämiseksi.

Taka otku ku a . Takapotku koostuu terälevyn voimakkaasta liikkeestä ylös ja taaksepäin käyttäjää kohti. Näin käy yleensä, jos terälevyn nokka (eli "takapotkun vaaravyöhyke", katso punainen merkintä terälevyssä) osuu johonkin esineeseen tai jos ketju juuttuu puuhun. Takapotku voi saada käyttäjän menettämään koneen hallinnan, mistä voi olla seurauksena vaarallisia ja jopa kuolemaan johtavia onnettomuuksia. Ketjujarrun vipu ja muut suojalaitteet eivät riitä suojaamaan käyttäjää tapaturmilta: käyttäjän on tunnettava hyvin olosuhteet, jotka saattavat aiheuttaa reaktion, ja estettävä ne erittäin varovaisella kokemukseen perustuvalla toiminnalla sekä huolellisella ja oikealla koneen käsittelyllä (esimerkiksi: useita oksia ei saa koskaan sahata kerralla, koska siitä voi olla seurauksena onnettomuuteen johtava isku "takapotkun vaaravyöhykkeellä".

T skente a uoen tu a isuus

1. Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät ole tutustuneet näihin käyttöohjeisiin, käyttää tätä konetta. Paikalliset säännöt ja määräykset saattavat asettaa rajoituksia käyttäjän jälle
2. Käytä tätä laitetta vain näissä ohjeissa kuvatulla tavalla ja näissä ohjeissa kuvattuihin tarkoituksiin.
3. Tarkasta koko työskentelyalue huolellisesti mahdollisten vaaratekijöiden varalta (esimerkiksi: tiet, polut, sähkökaapelit ja vaaralliset puut).
4. Pidä kaikki sivulliset ja eläimet turvallisen matkan päässä työskentelyalueelta (aitaa tarvittaessa alue ja käytä varoituskylttejä). Turvallinen etäisyys on vähintään 2,5 kertaa rungon pituus tai kaikissa tapauksissa vähintään kymmenen metriä.
5. Käyttäjä vastaa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista.

Sähkõturvallisuus

1. Ⓐnsuositeltavaa käyttää vikavirtasuojakytkintä, jonka laukaisuvirta on korkeintaan 30 mA. Vaikka vikavirtasuojakytkin on asennettuna, sataprosenttista turvallisuutta ei voida taata, vaan turvallisia työskentelytapoja on aina noudatettava. Tarkasta vikavirtasuojakytkin joka kerta, kun käytät sitä.
2. Tarkasta johto ennen käyttöä. Vaihda se, jos siinä on merkkejä vaurioista tai vanhenemisesta.
3. Älä käytä laitetta, jos sähköjohdot ovat vaurioituneet tai kuluneet.
4. Kytke laite irti verkkovirrasta välittömästi, jos johto on poikki tai jos eristys on vahingoittunut. Älä koske sähköjohtoon, ennen kuin sähkövirta on katkaistu. Älä korjaa katkennutta tai vaurioitunutta johtoa. Vie laite valtuutettuun huoltoliikkeeseen johdon vaihtoa varten.
5. Jatkojohto täytyy avata kierteeltä, sillä kierteellä oleva johto saattaa kuumeta liikaa ja heikentää ruohonleikkurin tehoa.
6. Varmista aina, että johto/jatkojohto pysyy käyttäjän takana ja ettei se pääse aiheuttamaan vaaratekijää käyttäjälle tai muille henkilöille ja ettei se pääse vaurioitumaan (esimerkiksi lämmön, terävien esineiden, terävien reunojen tai öljyn takia).
7. Sijoita johto niin, että se ei pääse takertumaan oksiin ja vastaaviin sahaamisen aikana.
8. Katkaise virta aina ennen pistokkeen, johdon liittimen tai jatkojohdon irrottamista.

9. Katkaise virta, irrota johto verkkovirrasta ja tarkasta sähköjohto vaurioiden ja vanhenemisen varalta ennen johdon kerimistä varastointia varten. Älä korjaa vaurioitunutta johtoa. Vie laite valtuutettuun huoltoliikkeeseen johdon vaihtoa varten.

10. Irrota pistoke verkkovirrasta, ennen kuin jätät laitteen ilman valvontaa lyhyeksikin ajaksi.

11. Keri johto huolellisesti siten, että se ei mene sykkyrälle.
12. Käytä ainoastaan laitteen arvokilvessä mainittua vaihtovirtajännitettä.
13. Tämä moottorisaha on suojaeristetty EN60745-1- ja EN60745-2-13-vaatimusten mukaisesti. Maadoitusta ei saa missään tapauksessa liittää tuotteen mihinkään osaan.

h t

1. Valtuutetusta huoltoliikkeestä saa virtajohtoja ja jatkojohtoja.
2. Käytä ainoastaan hyväksyttyjä jatkojohtoja.
3. Jatkojohtoja ja -kaapeleita saa käyttää vain, jos ne on suunniteltu ulkokäyttöön.
4. Jos jatkojohtoa käytetään laitetta käytettäessä, sen tulee olla seuraavien mittojen mukainen:

allit S 5, S 9 5S:

• 5,0 mm ² : maksimi pituus 40 m
• 5,0 mm ² : maksimi pituus 60 m
• 8,0 mm ² : maksimi pituus 100 mvaihtovirtaa

allit S S S

• 5,0 mm ² : maksimi pituus 50 m
• 8,0 mm ² : maksimi pituus 90 mvaihtovirtaa

s

Koneeseen on asennettu laite (kuva ), joka, käynnistämättömänä, estää käyttökytkimen painalluksen ja siten sen vahingonomaisen käsittelyn.

s

Kone on varustettu laitteella, joka lukitsee teräketjun välittömästi käyttökytkimen vapautuksen yhteydessä; mikäli laite ei toimi, älkää käyttäkö konetta vaan viekää se Valtuutettuun huoltoliikkeeseen.

s s

TTakapotkusuojus kuva auttaa välttämään vasemman käden joutumisen kosketuksiin teräketjun kanssa (mikäli koneesta pidetään oikein kiinni). Lisäksi takapotkusuojuksen tehtävänä on käynnistää ketjujarru, jonka tulee lukita teräketju muutamassa millisekunnissa takapotkun tapauksessa. Ketjujarru on pois päältä, kun takapotkusuojus on vedetty taakse ja lukittu (ketju voi liikkua). Ketjujarru on päällä, kun takapotkusuojus on työnnetty eteenpäin (ketju on lukittu). Ketjujarru voidaan kytkeä päälle vasemmalla ranteella työntämällä sitä eteenpäin tai kun ranne koskettaa eturystysuojusta takapotkutilanteessa.

Kun sahaa käytetään terälevyn ollessa pystyasennossa, esim. puita kaadettaessa, ketjujarru ei suojaa yhtä tehokkaasti kuva .

HUOMAA: Kun ketjujarru on päällä, turvakytkin ottaa pois sähkövirran moottorista.

⚠️ Saha kä ist s t rä arru va aut taa ku ai ik ai ttu a S

Tässä sahassa on ketjusieppo (kuva ), joka sijaitsee ketjupyörän alapuolella. Sen tarkoitus on estää teräketjua liikkumasta taaksepäin, jos ketju katkeaa tai hyppää pois terälevyn uralta.

Nämä tilanteet voidaan välttää pitämällä teräketju sopivan kireänä (ks. kappale "D. Asennus/irrotus").

Suojaa kuva 5 kättä teräketjun irrotessa tai rikkoutuessa.

D. ASENTAMINEN / POISTAMINEN

TERÄLEVYN JA TERÄKETJUN ASENTAMINEN

Koneen mallista riippuen asennustapa vaihtelee ja sen vuoksi pyydetään katsomaan kuvia sekä tuotteen etiketissä olevaa tyyppimerkintää ), olkaa erityisen huolellinen, jotta noudatetaan oikeita asennusohjeita.

1. Tarkistakaa, että ketjujarru ei ole päällä, tarvittaessa ottakaa pois päältä.

2a. Avaa tangon kiinnitysmutteri ja poista ajohammaspyörän suojus.

2b. Avaa tangon kiinnitysmutteri ja poista ajohammaspyörän suojus.

3 Aseta ketju tangon päälle aloittaen kärjen hammaspyörästä ja sovita ohjaustangon uraan. Varmista, että hampaiden leikkauspinnan terävä puoli on eteenpäin tangon yläosan päällä. Käytä suojakäsineitä.

4a. Tarkista, että ketjun kiristysnasta on mahdollisimman kaukana taka-asennossa ajohammaspyörää kohti. Kiinnitä tanko sen kiinnitysruuviin ja ketjun kiristysnastaan, ja aseta ketju ajohammaspyörän päälle.

4b. Käännä metallista vierityspyörää vastapäivään niin kauas kuin mahdollista. Kiinnitä tanko sen kiinnitysruuviin ja aseta ketju ajohammaspyörän päälle.

Aseta ajohammaspyörän suojus takaisin paikalleen varmistaen, että ketjun hampaat ovat ajohammaspyörän päällä ja ohjausurassa.

1. Kiristä teräketjua, kunnes kireys on oikea. Vedä teräketjua poispäin terälevystä ja varmista, että väli on noin 2-3 mm.

Teräketjun liiallinen kirstäminen voi rasittaa moottoria ja vahingoittaa sitä, liian vähäinen kiristäminen voi aiheuttaa teräketjun irtoamisen, sen sijaan oikein kiristetty ketju takaa parhaan sahaustuloksen ja pitkäikäisen ketjun. Tarkistakaa ketjun kireys usein, koska sen pituus pyrkii lisääntymään käytössä (erityisesti uutena, ensimmäisen käyttökerran yhteydessä tarkistakaa kireys 5 minuutin työskentelyn jälkeen); joka tapauksessa älkää kiristäkö teräketjua heti käytön jälkeen vaan odottakaa, että se jäähtyy. Mikäli tulee säätää ketjun kireyttä, löystyttäkää aina terälevyn kiinnitysmutterit/-nuppi ennenkuin käsitellään ketjunkiristimen muttereita/nuppia.

E.

A Ota kummastakin kahvasta tukevasti kiinni, vapautta ketjujarrun vipu ja pidä samalla kätesi paikallaan etukahvassa, paina kytkimen varmistinnappia ja pidä se painettuna ja paina käynnistyskytkintä (varmistinnappi voidaan vapauttaa tässä vaiheessa).

Kone pysähtyy, kun vapautatte käyttökytkimen. Mikäli kone ei pysähdy, työntäkää päälle ketjujarru, irrottakaa pistoke sähköverkosta ja viekää kone Valtuutettuun huoltoliikkeeseen.

.TE E

VAR ITUS Leikkuuvälineistön riittämätön voitelu aiheuttaa teräketjun rikkoutumisen lisäten vakavien henkilökohtaisten, jopa kuolemaanjohtavien, vammojen vaaraa.

Terälevyn ja ketjun voitelu varmistetaan automaattisella pumpulla. Olkaa aina varovainen, että teräketjun voitelu on riittävää, älkää koskaan sulkeko öljypumppua kokonaan ja tarkistakaa kuten osoitettu kappaleessa "Huolto", että ketjuöljyä toimitetaan riittävä määrä.

K

Käyttäkää yksinomaan uutta, hyvän viskositeetin omaavaa (erityisesti teräketjuille tarkoitettua) öljyä: sen tulee olla riittävän tartuvaa ja taata hyvät luisto- ominaisuudet sekä kesällä että talvella.

Mikäli ei ole saatavilla teräketjuille tarkoitettua öljyä, käyttäkää vaihteistoöljyä EP 90.

Älkää koskaan käyttäkö jäteöljyjä, koska ne ovat vahingollisia käyttäjälle, koneelle ja ympäristölle. Varmistakaa, että öljy sopii käyttöpaikan ympäristön lämpötilaan: alle 0°C lämpötiloissa jotkut öljyt muuttuvat paksummiksi rasittaen liallisesti pumppua ja vahingoittaen sitä. Sopivimman öljyn valitsemiseksi ottakaa yhteyttä Valtuutettuun huoltoliikkeeseen.

Ruuvatkaa auki öljysäiliön korkki, täyttäkää säiliö välttäen öljyn roiskumista tai ulostuloa (mikäli näin tapahtuu, puhdistakaa kone hyvin) ja ruuvatkaa korkki hyvin kiinni.

G. HUOLTO JA VARASTOINTI

Irrota pistoke aina verkkovirrasta ennen kaikkia huolto- tai puhdistustõitä.

VAROITUS! Työskenneltäessä erityisen likaisissa tai pölyisissä ympäristöissä, kuvatut toimenpiteet tulee suorittaa ilmoitettua useammin.

nnen okaista kä ttoä

Tarkistakaa, että teräketjun öljypumppu toimii oikein: kohdistakaa terälevy vaaleaa pintaa kohden noin kahdenkymmenen senttimetrin etäisyydeltä: noin minuutin koneen toiminnan jälkeen pinnalla tulisi näkyä selkeitä öljyjälkiä kuva. Tarkistakaa, että ketjujarrun päälle tai pois päältä kytkemiseksi ei tarvita liiallista tai liian vähäistä voimaa ja että se ei ole lukkiutunut. Sen jälkeen tarkistakaa sen toiminta kuten osoitettu: ottakaa ketjujarru pois päältä, pitäkää koneesta kiinni oikein ja käynnistäkää se, kytkekää ketjujarru päälle työntäen takapotkusuojusta vasemmalla ranteella/ käsivarrella ilman, että irrotatte käden otetta kädensijasta kuva. Jos ketjujarru toimii oikein, teräketjun tulee lukkiutua välittömästi. Tarkistakaa, että teräketju on terävä (katsokaa seuraavaa), hyvässä kunnossa ja oikein kiristetty, mikäli se on epäsäännöllisesti kulunut tai leikkuuhammas on vain 3 mm, vaihtakaa se kuva.

Puhdistakaa tuuletusaukot usein, jotta vältetään moottorin ylikuumeneminen. (kuva 4).

Tarkistakaa käyttökytkimen ja sen varmistimen toiminta (suoritettava ketjujarru pois päältä): käynnistäkää käyttökytkin ja käyttökytkimen varmistin ja tarkistakaa, että ne palautuvat lepoasentoon heti, kun ne vapautetaan; tarkistakaa, että käyttökytkimen varmistinta käsittelemättä ei ole mahdollista käynnistää käyttökytkintä.

Tarkistakaa, että ketjusiepon tappi ja rystysuojus ovat ehjät sekä että niissä ei ole näkyvissä vaurioita kuten materiaaliviat.

oka -. kä ttötunti

Tarkistakaa terälevy, mikäli tarpeen puhdistakaa huolellisesti voiteluaukot kuva ja terälevyn ura (kuva 6), mikäli viimeksi mainittu on kulunut tai siinä on näkyvissä liiallisia jälkiä, vaihtakaa se. Puhdista vetopyörä säännöllisesti ja tarkista, ettei se ole kulunut liikaa. kuva . Rasvatkaa terälevyn kärkipyörä laakereille sopivalla voiteluaineella osoitetun aukon kautta kuva .

Jos teräketju ei sahaa ilman, että terälevyä tulee painaa puuta vasten ja se tuottaa erittäin hienoa sahanpurua, on tämä merkki siitä, että se ei ole hyvin teroitettu. Jos sahaus ei tuota sahanpurua, teräketju on menettänyt kokonaan terävyytensä ja sahattaessa muuttaa puun jauheeksi. Hyvin teroitettu teräketju etenee vaikeuksitta puussa sekä tuottaa isoja ja pitkiä sahanpuruja.

Teräketjun leikkaava osa muodostuu leikkuulenkistä (kuva 9), leikkuuhampaan kuva ja leikkuusyvyyden rajoittimen kanssa kuva. Näiden välinen tasoero määrää leikkuusyvyyden; oikean terävyyden saamiseksi tarvitaan viilaohjain ja 4 mm:n pyörövilla, noudattakaa seuraavia ohjeita. teräketju asennettuna ja oikein kiristettynä työntäkää ketjujarru päälle, asettakaa viilaohjain kuten osoitettu kuvassa kohtisuoraan terälevyä kohti kuva ja käsitelkää leikkuuhammasta kuvassa kuva osoitettujen kulmasuhteiden mukaisesti teroittaen aina sisältä ulospäin ja löystyttäen painallusta palautusvaiheessa (on erittäin tärkeää noudattaa ohjeita yksityiskohtaisesti: liialliset tai liian vähäiset teroituskulmat tai viilan väärä halkaisija lisäävät taipumusta takapotkuun. Tarkempien sivukulmien saamiseksi suositellaan asettamaan viila siten, että ylittää vertikaalisesti ylemmän leikkaajan noin 0,5 mm. Teroittakaa ensin kaikki hampaat yhdeltä puolelta, sitten kääntäkää saha ja toistakaa toimenpide toiselle puolelle. Varmistakaa, että teroittamisen jälkeen kaikki hampaat ovat yhtä pitkiä ja että leikkuusyvyyden rajoittimien korkeus on 0,6 mm ylemmän leikkaajan alapuolella: tarkistakaa korkeus käyttäen mallitulkkia ja viilatkaa (tasaisella viilalla) ulostyöntyvä osa, pyöristäkää sitten leikkuusyvyyden rajoittimen etuosa kuva 4 varoen, että EI viilata myös takapotkun suojaushammasta kuva

oka .kä ttötunti

Viekää kone Valtuutettuun huoltoliikkeeseen yleishuoltoa ja jarrutuslaitteiden tarkistusta varten.

ul etus

Säilytettävä viileässä ja kuivassa paikassa, ei saa jättää lasten ulottuville. Ei saa varastoida ulkotiloissa.

H. L I UUT NII AT

ä tön aikana välttäkää kuva

• Sahaamasta tilanteissa, joissa runko voisi katketa sahauksen aikana (jänmitteen alainen puu, kuivat puut, jne): yllättävä rikkoutuminen voi olla hyvin vaarallista.
• Että terälevy tai ketju takertuvat sahausaukkoon: jos näin tapahtuu, irrottakaa kone verkkovirrasta ja yrittäkää nostaa runkoa käyttäen vipuna sopivaa välinettä; älkää yrittäkö irrottaa konetta heiluttaen tai vetäen sitä, koska voitte rikkoa koneen tai satuttaa itseenne.
• Tilanteita, jotka voivat aiheuttaa takapotkuvaaran.
• käyttämästä sahaa olkapäitä korkeammalla
• sahaamasta puuta, jossa on esim. nauloja

ä tön aikana kuva

- Jos sahaatte kaltevassa maastossa, työskennelkää rungon yläpuolella siten, että se ei voi osua teihin sen mahdollisesti vieriessä alas.

• Kaadettaessa puita suorittakaa aloitettu kaato aina loppuun: puoliksi kaadettu puu voi kaatua yllättäen.
• Jokaisen sahauksen jälkeen havaitsette huomattavan muutoksen voimassa, jota tarvitaan koneen pitelemiseksi, varokaa menettämästä koneen hallintaa.

Seuraavassa tekstissä viittaamme näihin kahteen sahaustyyppiin:

Sahaus vetävällä teräketjulla (ylhäältä alaspäin) kuva , jossa on olemassa vaara, että kone siirtyy yllättäen runkoa kohden aiheuttaen hallinnan menettämisen; mikäli mahdollista käyttäkää kuoritukea sahauksen aikana.

Sahaus työntävällä teräketjulla (alhaalta ylöspäin) kuva : tässä tapauksessa sen sijaan on olemassa vaara, että kone siirtyy yllättäen käyttäjää kohden mahdollisesti häneen osuen tai että riskialue koskettaa runkoon aiheuttaen takapotkun; olkaa erittäin varovainen sahauksen aikana.

Turvallisin koneen käyttötapa on se, että lukitaan puu tukijalustaan ja sahataan ylhäältä alaspäin tukijalustan ulkopuolella. (kuva 4)

Kuorituen käyttö

Mikäli mahdollista käyttäkää kuoritukea sahauksen suorittamiseksi turvallisemmin: kiinnittäkää se rungon kuoreen tai pintaosaan siten, että säilytetään helpommin koneen hallinta.

Seuraavassa esitetään tyypilliset toimintamenetelmät, joita voidaan käyttää erityistilanteissa, on kuitenkin tarpeen arvioida joka kerta erikseen, sopiiko menetelmä suoritettavaan tilanteeseen ja miten voidaan suorittaa sahaus pienimmän riskin kanssa.

aa a o eva runko (Vaarana koskettaa maata ketjulla sahauksen lopussa). (kuva )

Sahatkaa ylhäältä alaspäin koko runko. Edetkää varovasti sahauksen lopussa, jotta vältetään teräketjun koskettaminen maaperään. Jos on mahdollista, lopettakaa sahaus saavutettuanne 2/3 rungon paksuudesta ja kiertäkää runko ylösalaisin sahaten jäljellä oleva osa ylhäältä alaspäin välttäen täten vaara koskettaa maahan.

ain y e tä ää tä tuettu runko (Vaarana rungon rikkoutuminen sahauksen aikana) (kuva )

Aloittakaa sahaus alhaalta, kunnes saavutatte noin 1/3 halkaisijasta, suorittakaa sahaus loppuun yläpuolelta tähdäten jo suoritettuun sahausaukkoon.

Ka e ta ääri ää tä tuettu runko (Vaarana teräketjun kiinnijääminen.) (kuva)

Aloittakaa sahaus ylhäältä, kunnes saavutatte noin 1/3 halkaisijasta, suorittakaa sahaus loppuun alhaalta tähdäten jo suoritettuun sahausaukkoon.

Intee ä o eva runko Seiso aina tukista katsottuna ylämäkeen. Kun sahaat läpi, voit säilyttää täyden hallinnan vapauttamalla sahauspaineen lähellä sahauksen loppua vapauttamatta otettasi moottorisahan kahvoista. Älä anna ketjun koskea maahan.

Kaata inen

Älkää yrittäkö kaataa puita, jos teillä ei ole riittävästi kokemusta ja joka tapauksessa älkää koskaan kaatako puita, joiden halkaisija on terälevyä pidempi! Tämä toimenpide on varattu kokeneille käyttäjille sopivien varusteiden kanssa.

Kaatamisen tarkoituksena on saada puu kaatumaan parhaaseen mahdolliseen asentoon sen jälkeen suoritettavaa karsintaa ja rungon katkontaa varten. (Välttäkää, että kaatuva puu jää kiinni toiseen puuhun: kiinnijääneen puun kaatumaan saaminen on hyvin vaarallinen toimenpide).

Teidän tulee päättää paras kaatumisuunta arvioiden: mitä puun ympärillä on, sen kaltevuus, kaarevuus, tuulen suunta ja oksien sijainti.

Älkää jättäkö huomiotta kuolleita tai katkenneita oksia, jotka voivat irrota kaatamisen aikana ja aiheuttaa vaaratilanteen.

Vaarallisissa olosuhteissa suoritettavien kaatojen yhteydessä sahauksen jälkeen poistakaa välittömästi kuulosuojaimet, jotta voitte havaita epätavalliset äänet tai mahdolliset varoitusmerkit.

a au ta e etävät toi en lteet a oi tu i reitin yk iöinti

Poistakaa oksat, jotka estävät työskentelyä (kuva ), aloittaen ylhäältä alaspäin ja pitäen runko teidän ja moottorisahan välissä, poistaen sen jälkeen vaikeimmat oksat pätkä kerrallaan. Poistakaa kasvisto puun ympäriltä ja tarkailkaa, onko olemassa mahdollisia esteitä (kivet, juuret, kuopat, jne) samalla, kun suunnittelette poistumisreittinne (jota käytätte puun kaatuessa); huomoikaa kuva (kuva ) valittavan suunnan suhteen (A puun arvioitu kaatumissuunta. B. Poistumisreitti C. Riskialue)

K (kuva)

Varmistaaksenne puun kaatumisen hallinta teidän tulee suorittaa seuraavat sahaukset:

Kaatokolon sahaus tulee suorittaa ensimmäiseksi ja sen avulla ohjataan puun kaatumissuuntaa: suorittakaa ensin kaatokolon YLEMPI SAHAUS sille puolelle puuta, jonne puun halutaan kaatuvan. Pysytelkää puun oikealla puolella ja sahatkaa vetävällä ketjulla, suorittakaa sen jälkeen kaatokolon ALEMPI SAHAUS, jonka tulee osua ylemmän sahauksen loppumiskohtaan. Kaatokolon syvyys tulee olla noin _ rungon halkaisijasta ja ylemmän sekä alemman sahauksen välisen kulman tulee olla vähintään 45°. Näiden kahden sahauksen välistä kohtauslinjaa kutsutaan "kaatokolon linjaksi". Sen tulee täysin horisontaalinen ja suorassa kulmassa (90°) kaatumissuuntaan nähden.

Kaatosahaus, jonka tarkoituksena on aiheuttaa puun kaatuminen, suoritetaan noin 3-5 cm ylemmäksi kaatokolon linjan tasoon nähden ja sen tulee päätyä kaatokolon linjasta etäisyydelle, joka on 1/10 rungon halkaisijasta. Pysykää puun vasemmalla puolella ja sahatkaa vetävällä ketjulla kuoritukea käyttäen. Tarkistakaa, että puu ei liiku eri suuntaan kuin mitä oli suunniteltu. Heti kun on mahdollista työntäkää kaatokiila sahausaukkoon. Rungon sahaamatonta osaa kutsutaan katkeamislinjaksi ja se on "vetoketju", joka ohjaa puuta sen kaatuessa; mikäli se on riittämätön, ei suoraviivainen tai kokonaan sahattu, ei voida enää hallita puun kaatumista (erittäin vaarallista!); tämän vuoksi on välttämätöntä, että eri sahaukset suoritetaan erittäin täsmällisesti.

Sahausten suorittamisen jälkeen puun tulee alkaa kaatua, mikäli tarpeen, auttakaa sitä kaatokiilan tai kaatovivun avulla.

Kar Inta

Sen jälkeen kun puu on kaadettu, siirrytään karsintaan, siis oksien poistoon rungosta. Älkää aliarvioiko tätä toimenpidettä, koska suurin osa takapotkuonnettomuuksista tapahtuu juuri karsinnan aikana; tämän vuoksi olkaa varovainen terälevyn kärjen asennon suhteen sahauksen aikana ja työskennelkää rungon vasemmalla puolella.

I. EKOLOGIA

Tästä kappaleesta löydätte tarvittavat tiedot ekologisten vaatimustenmukaisuusominaisuuksien säilyttämiseksi, joita on ajateltu koneen kehitysvaiheessa, koneen oikein käyttämiseksi ja öljyjen hävittämiseksi.

NEEN ÄYTTÖ

Öljysäiliön täyttötoimenpiteet tulee suorittaa siten, että ei aiheuteta ketjuöljypäästöjä ympäristöön.

Älkää heittäkö ympäristöön toimimatonta konetta vaan toimittakaa se valtuutetulle liikkeelle, joka huolehtii jätteiden käsittelystä voimassa olevien paikallisten lakien mukaisesti.

Tuotteessa tai pakkauksessa oleva -merkki tarkoittaa, että tätä tuotetta ei voi hävittää talousjätteiden tavoin. Sen sijaan se täytyy viedä käsiteltäväksi asianmukaiseen sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Kun hävität tämän tuotteen asianmukaisesti, autat estämään ympäristölle ja ihmisille mahdollisesti aiheutuvia haitallisia jälkiseurauksia, joita saattaa syntyä, jos tämä tuote hävitetään väärällä tavalla. Tarkempia tietoja tämän tuotteen kierrätyksestä saat ottamalla yhteyttä paikalliseen kunnanvirastoon, kotitalouksien jätepalveluun tai liikkeeseen, josta ostit tuotteen.

. IKO E E I AULUKKO

	Moottorkei käynnisty hu	Moottorpyöriikone Moottori pyörii jaruttavat uonosti tai käynnistyy, virheellisesti laitteet eivät menettää mutta ei lukitse oikein tehonsa leikkaa ketjun kiertoa oikein
Varmistakaa, että verkkovirta on paikalla	●
Tarkistakaa, että pistoke on työnnetty oikein	●
Tarkistakaa, että johto tai jatkojohto eivät ole vahingoittuneet	●
Tarkistakaa, että ketjujarru ei ole päällä	●
Tarkista, että teräketju on oikein paikallaan ja oikealla kireydellä		●	●
Tarkistakaa teräketjun voitelu kuten osoitettu kappaleissa F ja G			●
Tarkistakaa, että teräketju on terävä			●
Tarkista, että hätäpysäytyskytkin on aktivoitu	●
Kääntykää Valtuutetun huoltoliikkeen puoleen	●	●		●	●

K.

35cm Teräketju	52XN	Osanumero.:	5	5 5
Terälevy		Osanumero.:	57	54
40cm Teräketju	5 XN	Osanumero.:	5	5 5
Terälevy		Osanumero.:	57	52

L. EC VAATIMUSTENMUSTENMUKAISUUSVAKUUTUS

Husqvarna AB, S-561 82, Huskvarna, Sweden

Vakuuttaa yksinvastuullisena, että saha(t):

Määritys......

Tyyppimääritys

Sarjan Tunnus.... o T o Arvok

Valmistusvuos....o T o Arvok

vastaa seuraavien EY-direktiivien vaatimuksia:

seuraavien yhtenäisten EU-standardien mukaisesti:

Ilmoitettu virasto, joka on suorittanut EY-tyyppitarkastuksen

artiklan 8 (2c) mukaisesti.... TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

Todistusnro: BM 50268379

EN60745-2-13-standardin mukaan mitattu suurin ohjaamossa vallitseva äänenpainetaso (L _PA ) ilmenee taulukosta.

Edellä mainittujen tuotteiden tutkimusnäytteestä EN60745-2-13 -standardin mukaisesti mitattu suurin käden tärinätaso (a _h ) ilmenee taulukosta.

Ilmoitettu tärinätason arvo on mitattu vakiintuneen testimenetelmän mukaisesti, ja sitä voidaan käyttää työkalujen väliseen vertailuun.

Ilmoitettua tärinätasoa voidaan myös käyttää alustavassa altistusarvioinnissa.

ro

Tärinän voimakkuus sähkötyökalun todellisessa käytössä voi vaihdella ilmoitetusta kokonaisarvosta työkalun käyttötavasta riippuen.

Käyttäjän tulee huolehtia tarvittavista varotoimenpiteistä, jotka perustuvat todelliseen käyttöön liittyviin altistusarvioihin (huomioiden kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois toiminnasta ja kun se käy tyhäkäynnillä varsinaisen toiminnan lisäksi).

2000/14/EY: Mitattu äänen voimakkuuden (L WA ) ja taattu äänen voimakkuuden (L WA ) arvot ovat taulukossa esitettyjen mukaiset.

Yhdenmukaisuuden arviointimenettelytavat:.... Annex V

Ulm 12/02/2013

P. Lamelli

Globaali T&K-päällikkö - Käsikäyttöinen

Teknisten asiakirjojen hallussapitäjä

Paino kuivana (Kg) 4.3 4.5 4.4 4.6

Strøm (kW) 1.8 1.9 2.0 2.0 1.8 1.9 2.0 2.0

Öljysäilion kapasiteetti (cm³) 240 240 240 240

Terälevyn enimmäispituus (cm) 35 35 40 40

Teräketjun ketjujako (mm) 9.52 9.52 9.52 9.52

Epätarkkuus K_an (m/s²) 1.5 1.5 1.5 1.5

(Ohm) 0.382 0.382 0.382 0.382

o v k

Paikallisen sähkönjakeluverkoston ominaisuuksista riippuen tämän koneen käyttö voi aiheuttaa lyhyitä jännitepudotuksia, kun koneeseen kytketään virta päälle. Tämä saattaa vaikuttaa muihin sähkölaitteisiin, esim. valot saattavat himmentyä hetkeksi. Jos v rko v rkko on pienempi kuin taulukossa (mallikohtainen)

ilmoitettu, tätä häiriötä ei esiinny. Verkkoimpedanssin arvo voidaan selvittää ottamalla yhteyttä paikalliseen sähkölaitokseen.
