CSE2040S - Säge MCCULLOCH - Kostenlose Bedienungsanleitung

Produkttyp	Elektrische Kettensäge
Marke	McCulloch
Modell	CSE2040S
Abmessungen (L x B x H)	50 x 25 x 25 cm
Gewicht	5 kg
Stromversorgung	Elektrisch, 230 V / 50 Hz
Leistung	2000 W
Schienenlänge	40 cm
Kettenteilung	3/8"
Kettenlaufgeschwindigkeit im Leerlauf	14 m/s
Öltankkapazität	200 ml
Geräuschpegel	105 dB(A)
Vibrationen (vorderer/hinterer Griff)	5,5 / 6,0 m/s²
Hauptfunktionen	Holzschnitt, Astungen, Fällschnitt
Wartung und Reinigung	Schiene und Kette nach jedem Gebrauch reinigen, Kette regelmäßig schärfen
Sicherheit	Kettenbremse, Rückschlagschutz, Sicherheitsschalter
Ersatzteile und Reparierbarkeit	Schiene, Kette, Ritzel, Zündkerze, Luftfilter erhältlich
Garantie	2 Jahre

Häufig gestellte Fragen - CSE2040S MCCULLOCH

Wie schärfe ich die Kette der McCulloch CSE2040S Kettensäge?

Verwenden Sie eine Rundfeile passend zur Kettenteilung (3/8"). Feilen Sie jeden Zahn unter Beibehaltung des ursprünglichen Winkels, in der Regel 30°. Feilen Sie immer von innen nach außen.

Welches Öl für die Kettenschmierung verwenden?

Verwenden Sie ein Spezialkettenöl biologisch abbaubar oder Motoröl SAE 30. Niemals Altöl verwenden.

Wie spanne ich die Kette der Säge?

Lockern Sie die Muttern der Schiene, drehen Sie die Spannschraube im Uhrzeigersinn, um die Kette zu spannen. Die Kette sollte die Unterseite der Schiene berühren, ohne locker zu sein. Ziehen Sie die Muttern wieder fest.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie die Steckdose und das Netzkabel. Stellen Sie sicher, dass der Schalter auf Ein steht. Überprüfen Sie auch die Kettenbremse: Sie muss deaktiviert sein.

Wie ersetze ich Schiene und Kette?

Trennen Sie die Säge vom Stromnetz. Entfernen Sie die Seitenabdeckung, nehmen Sie die alte Schiene und Kette ab. Montieren Sie die neue Schiene, legen Sie die Kette um das Ritzel und die Schiene, stellen Sie die Spannung ein und setzen Sie die Abdeckung wieder auf.

Was ist die maximale Schnittlänge der CSE2040S?

Mit einer 40-cm-Schiene beträgt die maximale Schnittlänge etwa 35 cm, also der Durchmesser von Stämmen, die in einem Durchgang geschnitten werden können.

Wie reinige ich den Luftfilter?

Schrauben Sie die Luftfilterabdeckung ab, nehmen Sie den Schaumstofffilter heraus. Reinigen Sie ihn mit Seifenwasser, spülen Sie ihn aus und trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Verwenden Sie die Säge niemals ohne Filter.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie Handschuhe, Schutzbrille, einen Gehörschutz, Schnittschutzhosen und Sicherheitsschuhe.

Wie lagere ich die Säge im Winter?

Entleeren Sie den Öltank, reinigen Sie Kette und Schiene. Tragen Sie eine dünne Ölschicht auf die Kette auf, um Rost zu vermeiden. Lagern Sie sie an einem trockenen, frostfreien Ort.

Wo finde ich Ersatzteile für das Modell CSE2040S?

Die Teile sind bei autorisierten McCulloch-Händlern oder online auf spezialisierten Seiten wie ePièces erhältlich. Suchen Sie mit der Modellreferenz CSE2040S.

BEDIENUNGSANLEITUNG CSE2040S MCCULLOCH

Bitte worden Gebrauch sofrigfältig durchlesen und für einen späteren Bezug an einem sicheren Ort aufbewahren

INFORMA ION IM OR AN E

Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen ohne vorherigen Hinweis durchzuführen.

A. ALLGEMEINE BESCHREIBUNG

1) Hinterer Handgriff
2) Hinterer Handschutz
3) Vorderer Handgriff
4) Vorderer Handschutz/Kettenbremsbügel
5) Rändelknopf Kettenspanner
6) Kettenspannerschraube
7) Kettenspannstift
8) Öltankverschluss
9) Ölstandsichtfenster
10) Lüftungsöffnungen
11) Kabel
12) Handbuch
13) Schalter
14) Schaltersperre
15) Kette
16) Zugzahn
17) Sägeglied
18) Begrenzungsvorrichtung Sägetiefe

19) Sägezahn
20) Führungsschiene
21) Kettenradabdeckung
22) Antriebskettenrad
23) Kettenfänger
24) Schienenbefestigungsschraube
25) Halteknopf Schiene
26) Sicherungsmutter Schiene
27) Kettenrad
28) Kettenschutz
29) Baumkralle
30) Einsatz Kettenspannstift
31) Schmierölbohrung
32) Führungsschienenschlitz
33) Kombiwerkzeug
Schraubenschlüssel/
Schraubendreher

Beispiel für Kennschild

1) Garantierte Geräuschemission nach Richtlinie 2000/14/EU
2) Werkzeug der Klasse II
3) CE-Konformitätszeichen
4) Nennfrequenz
5) Nennleistung
6) Wechselstrom
7) Nennspannung
8) Typ
9) Produktcode
10) Baujahr
11) Maximale Länge der Führungsschiene
12) Name und Anschrift des Herstellers
13) Artikelnummer (Elektro-Kettensäge)
14) Modell
15) Seriennummer

B. SICHERHEITSMASSNAHMEN

BEDEUTUNG DER SYMBOLE

Achtung Handbuch aufmerksam lesen

Sicherheits-Schuhe

Helm, Ohrenschutz, Schutzbrille oder Sichtschutz

Schnittfeste Handschuhe

Lange Hosen mit Schnittschutz

Bremse an ezo en el st iehen Sie den Stecker sofort aus der Steckdose, enn das abel besch di t oder ein eschnitten ist

Halten Sie Abstand zu anderen ersonen

ichtun des S ezahns

mmer mit beiden H nden anfassen

ckschla - efahr

ie e en oder euchti keit aussetzen

etten I

erboten

aschine abschalten

iehen Sie or der instellun oder S überun den Stecker

efahr eines elektrischen Schla s

Allgemeine Sicherheitshinweise für den Gebrauch von Elektrowerkzeugen

WARNUNG! Alle Sicherheitshinweise und andere Anweisungen lesen. Werden die folgenden

Warnungen und Anweisungen nicht befolgt, besteht die Gefahr eines Stromschlags, Brands und/oder von schweren Verletzungen.

Alle Sicherheitshinweise und andere Anweisungen für den zukünftigen Gebrauch gut aufbewahren.

Der Begriff „Elektrowerkzeug“ in den Sicherheitshinweisen bezieh sich auf Ihr natzbetriebenes Elektrowerkzeug (mit Kabel).

1) Sicherheit am Arbeitsplatz

a) Achten Sie auf ein sauberes und gut beleuchtetes Arbeitsumfeld. In unordentitionen oder schlecht beleuchteter Umgebung besteht ein erhöhtes Unfallrisiko.

b) etreiben Sie keine Elektrowerkzeuge in e plosionsgef hrdeten erreichen wie etwa in der N he von brennbaren lüssigkeiten Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder Rauchgase entzünden können.

c) Halten Sie Kinder und Zuschauer auf Abstand wenn Sie ein Elektrowerkzeug benutzen. Ablenkung kann zum Verlust der Kontrolle über das Werkzeug führen.

) Sicherheit von elektrischen Ger ten

a) er Netzstecker des Elektrowerkzeugs muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei odifikationen vor. erwenden Sie keine Adapterstecker für eerdete Elektro erkzeu e. Originalstecker und passende Steckdosen verbindern das Risikoeine Sstromschlags.

b) ermeiden Sie Körperkontakt mit eerdeten Oberfl chen ie Rohren Heizkörpern Herden und Kühlschr nken. Wenn Ihr Körper geerdet ist, besteht ein erhöhtes Stromschlagrisiko.

c) Elektro erkzeu e dürfen oder Re en noch euchti keit aus esetzt erden. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines Stromschlags.

d) it dem Netzkabel sori f lti um ehen. er enden Sie das Kabel nicht um das Elektro erkzeu zu transportieren oder zu ziehen oder den Stecker herauszuziehen. Halten Sie das Kabel von Hitze Öl scharfen Kanten und be e lichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

e) er enden Sie ein eei netes erl n erun skabel enn Sie das Elektro erkzeu im reien betreiben. Die Verwendung eines für den Gebrauch im Freien vorgesehenen Verhängerungskabels verimindedt das Risiko eines Stromschlags.

f) Ist die enutzun eines Elektro erkzeu s an einem feuchten Ort unvermeidbar muss das Ger t durch einen I-Schalter eschützt sein. Die Verwendung eines FI-Schalters vermindert das Risiko eines Stromschlags.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und gebrauchen Sie Ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug benutzen. Betreiben Sie Elektrowerkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Schonein Momendelnahrachtsaintkeit beingütungang mit Elektrowerkzeugen kann zinschweieren Verletzufügen führen.

b) Persönliche Schutzausrüstung tragen. Tragen Sie immer eine Schutzbrille. Das Tragen von entsprechender Schutzausrüstung, wie Staubmaske, rutschfreien Sicherheitsschuhen, Schutzhelm oder Gehörschutz, vermindert das Verletzungsrisiko.

c) Die versehentliche Inbetriebnahme verhindern. ergewissern Sie sich, dass das werkzeug ausgeschaltet ist, bevor Sie es an der Strom uelle und oder an der Batterie anschlie en, anheben oder trans ortieren. Der Transport des Geräts mit dem Finger auf dem Schalter und das Anschließen von eingeschalteter Elektrowerkzeugen an der Spannungsquelle können zu Unfällen führen.

d) ernehmen Sie sich nicht. Achten Sie stets auf einen festen Stand und halten Sie stets das leichgewicht. Dies ermöglicht die bessere Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

e) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Achten Sie darauf, dass Haare, Kleidung und Handschuhe nicht in den Bereich von beweglichen Teilen gelangen. Weite Kleidung, Schmuck und langes Haar können sich im beweglichen Teilen verfangen.

4) ebrauch und Pflege von Elektrowerkzeugen

a) Beim ebrauch des Elektrowerkzeugs keine übermäige Kraft anwenden. Benutzen Sie das für die jeweilige Anwendung geeignete Elektrowerkzeug. Jedes Werkzeug erfüllt seine Aufgaben ab bestandurchsichersten, wenn es für den Zweck verwendet wird, für den es vom Hersteller ausgelegt ist.

b) erwenden Sie kein Elektrowerkzeug, das sich nicht mit dem Schalter ein und ausschalten lässt. Jedes Elektrowerkzeug, dessen Ein-/Ausschalter nicht funktioniert, stellt eine Gefahr dar und muss repariert werden.

c) Trennen Sie den erätestecker von der Netzdose bevor Sie Einstellungen am Elektrowerkzeug vornehmen, Zubehör wechseln oder das erät lagern. Diese vorbeugenden Sicherheitsmaßnahmen vermindern das Risiko, dass das Werkzeug versehentlich eingeschaltet wird.

d) agem Sie nicht verwendete Elektrowerkzeuge au erhalb der eichweite von Kindern. estatten Sie niemandem, der mit dem Betrieb des Elektrowerkzeugs oder den vorliegenden Anweisungen nicht vertraut ist, dieses zu benutzen. In den Händen ungeübter Benutzer sind Elektrowerkzeuge gefährlich.

e) Halten Sie die Elektrowerkzeuge instand. erzeugen Sie sich davon, dass bewegte Teile korrekt ausgerichtet sind und sich ungehindert bewegen, dass keine Teile gebrochen sind und dass die Funktionsweise des eräts nicht beeinträchtigt ist. assen Sie beschädigte Elektrowerkzeuge vor dem ebrauch re arieren. Zahlreiche Unfälle sind auf nicht ausreichend gewartete Elektrowerkzeuge zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten verhaken nicht so schnell und sind einfacher in der Handhabung.

g) Benutzen Sie das Elektrowerkzeug, dessen Zubehör, Messer usw. nur in ereinstimmung mit diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführenden Arbeiten. Die bestimmungsfremde Verwendung von Elektrowerkzeugen kann zu einer Gefahrensituation führen. F. artung

a) assen Sie Ihr Elektrowerkzeug nur von Fach ersonal unter erwendung von Originalersatzteilen warten. Dies gewährleistet die dauerhafte Sicherheit des Elektrowerkzeugs.

Sicherheitshinweise für Kettensäge

- Achten Sie darauf, dass kein K r erteil i die Nähe der Sägekette gela gt, we die Kette säge i Betrieb ist. Achte Sie vor dem Ei schalte der Kette säge darauf, dass die Sägekette irge ds etwas berührt. Ein Moment der Unachtsamkeit beim Betrieb der Kettensäge kann dazu führen, dass sich ihre Kielungnider Sägekette verfängt oder Ihr Körper mit ihr in Berührung kommt.

- Halte Sie die Kette säge immer so, dass die rechte Ha d de hi tere ri u d die li ke Ha d de ordere ri um asst. Sie sollten die Kettensäge niemals mit den entgegengesetzten Händem festhalten, weil dadurch das Risiko einer Körperverletzung erhöht wird.

- Das Elektrogerät ur a de isolierte ri läche halte, da die Sägekette ersteckte eitu ge oder das A schlusskabel berühre k te. Wenn die Sägekette eine stromführende Leitung berührt, kann dies dazu führen, dass die freiliegenden Metallteile des Geräts unter Spannung gesetzt werden, was wiederum beim Benutzer einen Stromschlag verursachen kann.

- Trage Sie ei e Schutzbrille u d eh rschutz. eitere Schutzausrüstu ge ür de Ko , die für Hä de, Bei e u d Füße werde em ohle . Eine entsprechende Schutzbekleidung verringert Körperverletzungen durch herumfliegende Teile oder unbeabsichtigten Kontakt mit der Sägekette.

- erwe de Sie die Kette säge icht im Baum. Der Betrieb der Kettensäge im Baum kann zu Körperverletzungen führen.

- Achte Sie immer au de richtige Halt u d bedie e Sie die Kette säge ur, we Sie au ei er este , sichere u d gerade Fläche stehe . Rutschige oder nicht stabile Flächen, wie z.B. Leiterm, können zum Verlust des Gleichgewichts oder dar Kontrolle über die Kettensäge führen.

- De ke Sie beim Säge ei es Astes, der u ter Sa u g steht, dara , dass er zurückschlage ka . Wenn die Spannung des Holzes nachlässt, kann der unter Spannung stehende Ast dem Badiemen treffen und/oder die Kettensäge außer Kontrolle geraten.

- Seie Sie beso ders orsichtig beim Säge klei er Büsche u d ju ger Bäume. Das schwache Material kann sich in der Sägekette verfangen und in ihre Richtung schlagen oder Sie aus dem Gleichgewicht bringen.

- Trage Sie die Kette säge bei ausgeschaltetem Motor am ordere ri u dimmer o Ihrem Kr er abgewa dt. Setze Sie beim Tra s ort oder der ageru g der Kette säge immer de Kette schutz au. Eine ordnungsgemäße Handhabung der Kettensäge verringert die Wahrscheinlichkeit eines unbeabsichtigten Kontaktes mit andersicht beweggenden Sägektetie.

- Be olge Sie die Hi weise zum Schmiere, Kette sa e u d Auswechsel des Zubeh rs. Eine nicht ordnungsgemäß gespannte oder geschmierte Kette kann brechen oder die Möglichkeit des Rückschlags erhöhen.

• Achten Sie darauf, dass die Griffe immer trocken, sauber und öl- und fettfrei sind. Fettige und öltige Griffe sind rutschig und führen zum Verlust der Kontrolle.
• S en Sie mit der ettens e nur ol. er enden Sie die ettens e nur f r den eck, f r den sie bestimmt ist. er enden Sie die ettens e . . nicht um S en on unststoff, auer erk oder aumaterialien, die nicht aus ol bestehen. Die Verwendung der Kettensäge für einen anderen als den beabsichtigten Zweck könnte zu gefährlichen Situationen führen.

Ursachen für den R.ckschla und orsichtsmaßnahmen des edieners:

Ein Rückschlag kann auftreten, wenn das obere Viertel der Spitze (Abb. 3) der Führungsschiene einen Gegenstand berührt, oder das Holz die Sägekette beim Schnitt einklemmt.

Der Kontakt mit der Spitze kann in manchen Fällen ein plötzliches Zurückfedern verursachen, wodurch die Führungsschiene nach oben und zurück zum Bediener gestoßen wird.

Wenn die Sägekette oben an der Führungsschiene eingeklemmt wird, kann die Führungsschiene blitzschnell zum Bediener zurück federn.

Jede dieser Aktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren, was zu schweren Körperverletzungen führen kann. Verlassen Sie sich nicht ausschließlich auf die in Ihre Säge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie alle Schritte unternehmen, damit es bei Ihrer Arbeit zu keinem Unfall und keinen Verletzungen kommt. Rückschläge entstehen durch die falsche Verwendung des Werkzeugs und/oder falsche Bedienungshandlungen oder -bedingungen, was durch die im Folgenden genannten Sicherheitsmaßnahmen verhindert werden kann:

• alten Sie die ettens e immer mit beiden nden ut fest, aumen und in er m ssen die and riffe der ettens e fest umschließen. ositionieren Sie hren är er und Arm so, dass Sie den R ckschla kr ften iderstehen können. Rückschlagkräfte können vom Bediener kontrolliert werden, wenn die entsprechenden Maßnahmen getroffen werden. Lassen Sie die Kettensäge nicht unkontrolliert starten.
• Arbeiten Sie nicht u hoch und s en Sie nicht ber Schulterhöhe. Dadurch vermeiden Sie einen unbeabsichtigten Kontakt der Spitze der Führungsschiene und können die Kettensäge in unerwarteten Situationen besser kontrollieren.
• er enden Sie nur Ersat schienen und -ketten, die om ersteller an e eben urden. Falsche Ersatzschienen und -ketten können zum Bruch der Kette und/oder Rückschlag führen.
• efol en Sie die in eise des erstellers um Sch rfen und ur Wartun der S ekette. Eine errin erun der Tiefeneinstellung kann u erhöhtem R ckschla f hren.

us t liche Sicherheitsem fehlun en

1. er endun des andbuches. Alle Personen, die diese Kettensäge benutzen, müssen das Benutzerhandbuch vollständig und äußerst sorgfältig lesen. Das Benutzerhandbuch muss beim Verkauf der Kettensäge oder beim Ausleihen an andere Personen mitgegeben werden.
2. Sicherheitsmaßnahmen or der er endun der ettens e. Die Kettensäge darf nie von Personen benutzt werden, die die Hinweise aus dem Benutzerhandbuch nicht kennen. Unerfahrene Personen müssen zuerst ein Training an einem Sägebock absolvieren.

3. Über r fun en. Überprüfen Sie die Kettensäge sorgfältig vor jeder Benutzung, insbesondere wenn sie starken Belastungen ausgesetzt war oder wenn sie Anzeichen einer Funktionsstörung zeigt. Führen Sie alle im Kapitel "Wartung und Lagerung – Vor jeder Benutzung" beschriebenen Tätigkeiten aus.

4. Re araturen und Wartun . Alle Teile der Kettensäge, die eigenständig ausgewechselt werden können, werden im Abschnitt "Montage / Kettenspannung" genau erklärt. Alle anderen Teile der Kettensäge sind bei Bedarf ausschließlich von einem Autorisierten Service-Center auszuwechseln.

5. ekleidun . (Abb. ) Bei der Verwendung dieser Kettensäge muss der Benutzer die folgende vorschriftsmäßige Schutzbekleidung tragen: enganliegende Schutzbekleidung, Sicherheitsschuhe mit fester Sohle, stoßsicherem Zehenschutz und Schnittschutz, Handschuhe mit Schnittschutz und Schwingungsschutz, Schutzbrille oder Gesichtsschutz, Ohrschützer und Schutzhelm (bei Gefahr durch herunterfallende Objekte). Persönliche Schutzausrüstungen sind im einschlägigen Fachhandel erhältlich.
6. Gesundheitsmaßnahmen Sch in un en und rm e el. Durch eine anhaltend lange Benutzung der Kettensäge wird der Bediener Schwingungen ausgesetzt, die zum "Weißfinger-Phänomen" (Raynauds-Phänomen), Karpaltunnelsyndrom und ähnlichen Störungen führen können. Beachten Sie bitte die örtlichen Ruhezeiten ihrer Gemeinde.
7. Verwenden Sie ausschließlich Schmierstoffe die vom Hersteller freigegeben sind.
8. Gesu dheitsmaß ahme W rme. Da das Kettenrad und die Kette während des Betriebes sehr hohe Temperaturen erreichen, sollten Sie diese Teile nicht berühren, so lange sie heiß sind.
9. A TU G Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter gewissen Umständen störende Auswirkungen auf aktive oder passive medizinische Implantate haben. Um das Risiko einer schweren Verletzung mit möglicher Todesfolge zu vermeiden, empfehlen wir Personen mit medizinischen Implantaten, vor Verwendung dieses Geräts ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren.

Sicherheitsmaß ahme für Trasortuda enu. (Abb. 2) Jedesmal, wenn der Arbeitsbereich gewechselt wird, ist die Kettensäge vom Netz zu trennen und der Kettenbremshebel zu betätigen. Befestigen Sie vor jedem Transport und jeder Lagerung den Kettenschutz. Tragen Sie die Kettensäge in der Hand mit nach hinten gerichteter Schiene oder, wenn Sie die Kettensäge in einem Fahrzeug transportieren, befestigen Sie sie immer sicher, um Beschädigungen zu vermeiden.

R ckschla reaktio . (Abb. 3) Die Rückschlagreaktion ist eine heftige rückwärts nach oben gerichtete Aktion der Schiene zum Benutzer hin. Das geschieht im Allgemeinen, wenn denbere Teil der Schienennase ("Rückschlaggefahrenzone" genann siehe rote arkieru auf der hru sschie e) einen Gegenstand berührt oder wenn die Kette im Holz eingeklemmt ist. Ein Rückschlag kann dazu führen, dass der Benutzer die Kontrolle über o Kettensäge verliert, was zu gefährlichen und sogar tödlich Unfällen führen kann. Der Kettenbremshebel und die anderen Sicherheitseinrichtungen bieten dem Bediener keinen ausreichenden Schutz vor Verletzungen – der Benutzer muss die Bedingungen kennen, die diese Reaktionhervorufen können, und sie durch seine Erfahr und durch besondere Aufmerksamkeit sowie durch vorsichtige und korrekte Behandlung der Kettensäge verhindern (Sägen Sie z.B. niemals mehrere Äste gleichzeitig, da dies zur unbeabsichtigten Einwirkung auf die "Rückschlaggefahrenzone" führen kann).

Sicherheit des Arbeitsbereich

1. Erlauben Sie keinen Kindern oder Personen, die nicht mit diesen Hinweisen vertraut sind, die Verwendung dieses Gerätes. Das Alter des Bücheners kann durch örtliche Vorschriften begrenzt sein.
2. Verwenden Sie dieses Gerät nur in der beschriebenen Art und Weise und nur für die in diesen Hinweisen beschriebenen Funktionen.

3. Überprüfen Sie den gesamten Arbeitsbereich sorgfältig auf mögliche Gefahrenquellen (z.B. Straßen, Wege, Elektrokabel, gefährliche Bäume usw.)

4. Achten Sie darauf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereiches aufhalten (wo erforderlich, zäunen Sie den Bereich ab und stellen Sie Warnschilder auf); Mindestabstand 2,5 x Stammhöhe; in jedem Fall nicht weniger als zehn Meter.

5. Der Bediener oder Benutzer ist verantwortlich für Unfälle oder Gefährdungen an anderen Menschen oder deren Eigentum.

Elektrische Sicherheit

1. Esswirkempfohlen, eine Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsstrom von nicht mehr als 30 mA zu verwenden. Selbst bei einem installierten FI-Schutzschalter kann keine 100%ige Sicherheit garantiert werden, und es muss immer eine sichere Arbeitsweise beachtet werden. Überprüfen Sie vor jeder Benutzung Ihren FI-Schalter.
2. Überprüfen Sie vor jeder Benutzung das Kabel auf Schäden und wechseln Sie es aus, wenn es Anzeichen von Beschädigungen oder Alterung aufweist.
3. Benutzen Sie das Gerät nicht, wenn die Elektrokabel beschädigt oder verschlissen sind.
4. Ziehen Sie sofort den Stecker aus der Steckdose, wenn das Kabel durchschnitten oder die Isolation beschädigt wird. Berühren Sie das Elektrokabel nicht, bevor die Stromzuführung unterbrochen ist. Reparieren Sie kein durchschnittenes oder beschädigtes Kabel, sondern lassen Sie es durch den GARDENA Service oder einen Fachmann ersetzen.
5. Das Verlängerungskabel muss abgerollt oder abgewickelt sein, da es sonst zu einer Überhitzung kommen kann, die sich auf die Leistungsfähigkeit Ihres Rasenmähers auswirkt.

6. Achten Sie immer darauf, dass sich das Kabel/Verlängerungskabel hinter dem Benutzer befindet und sorgen Sie dafür, dass es keine Gefahrenquelle für den Benutzer oder für andere Personen darstellt, und überprüfen Sie, dass es nicht beschädigt werden kann (durch Wärme, scharfe Gegenstände, scharfe Kanten, Öl usw.);

7. Legen Sie das Kabel so aus, dass es sich während des Sägens nicht an Ästen oder ähnlichem verfangen kann.

8. Schalten Sie die Kettensäge immer aus, bevor Sie Stecker, Kabelsteckverbinder oder Verlängerungskabel vom Netz trennen.
9. Schalten Sie das Gerät aus, ziehen Sie den Stecker aus der Steckdose und überprüfen Sie das Elektrokabel auf Schäden und Alterung bevor Sie das Kabel zur Lagerung aufwickeln. Reparieren Sie kein beschädigtes Kabel, sondern lassen Sie es durch den GARDENA Service oder den Elektrofachmann ersetzten.
10. Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät für längere Zeit unbeaufsichtigt lassen.
11. Wickeln Sie das Kabel vorsichtig auf und knicken Sie es nicht.
12. Verwenden Sie nur die auf dem Typschild angegebene Wechselspannung.
13. Die Kettensäge ist nach EN 60745-1 und 2-13 schutzisoliert.

el

1. Verlängerungen sind bei Ihrem Fachhandel erhältlich.
2. Verwenden Sie nur vorschriftsmäßige Verlängerungskabel.
3. Verlängerungskabel und -leitungen sollten nur dann verwendet werden, wenn sie für die Verwendung im Freien ausgelegt sind und die H07 RN-F oder IEC 60245 Bestimmung 66 eingehalten wird.
4. Wenn Sie beim Gebrauch Ihres Geräts ein Verlängerungskabel verwenden möchten, sind hierzu nur Kabel mit den folgenden Abmessungen einzusetzen:

elle SE SE S:

• 5.0 mm ² : max length 40 m
• 5.0 mm ² : max length 60 m
• 8.0 mm ² : max length 100 m

elle SE SE S:

• 5.0 mm ² : max length 50 m
• 8.0 mm ² : max length 90 m

S E S E E

An Ihrer Maschine ist eine Vorrichtung installiert ( . ), die bei abgeschalteter Maschine verhindert, dass der Schalter gedrückt wird. So wird ein zufälliges Anschalten verhindert.

Ihre Maschine verfügt über eine Vorrichtung, die die Kette sofort beim Loslassen des Schalters blockiert. Sollte sie nicht funktionieren, benutzen Sie die Maschine nicht, sondern bringen Sie zu einem autorisierten Kundendienstzentrum.

E E E S E E S

Der vordere Handschutz . verhindert (sofern die Maschine korrekt gegriffen wird), dass Ihre linke Hand in

Berührung mit der Kettekommt. Der vordere Handschutz hat außerdem die Funktion, den Kettenbremsbügel zu betätigen;

diese Vorrichtung blockiert die Kette im Fall eines Rückschlags im Bruchteil einer Sekunde. Der Kettenbremsbügel ist abgeschaltet, wenn der vordere Handschutz nach hinten gezogen und blockiert ist (die Kette kann sich bewegen). Der Kettenbremsbügel ist eingelegt, wenn der vordere Handschutz nach vorn geschoben ist (die Kette ist blockiert). Die Kettenbremse wird wie folgt aktiviert: entweder mit dem linken Handgelenk, und zwar durch Drücken der Kettenbremse nach vorn, oder dann, wenn das Handgelenk aufgrund eines Rückschlags mit der vorderen Schutzvorrichtung in Berührung gerät.

Wird mit der Motorsäge horizontal geschnitten, z.B. beim Fällen von Bäumen, bietet die Kettenbremse weniger Schutz.

HINWEIS: Wenn der Kettenbremsbügel eingelegt wird, schaltet ein Sicherheitsschalter den Strom für den Motor ab.

ir ie ette re se ei er ckte Sch Iter rei e e e l t ie ette er t rs e . E E E

Diese Motorsäge ist mit einer Kettenfangvorrichtung unter dem Antriebsritzel ausgestattet. Dieser Mechanismus ist darauf ausgelegt, die

Rückwärtsbewegung der Kette in dem Fall zu stoppen, dass die Kette einmal reißt oder aus der Führungsnut springt.

Das Reißen bzw. Herausspringen der Kette kann durch eine richtige Kettenspannung verhindert werden (siehe Kapitel D, "Zusammenbau/Auseinanderbau").

E E S

Dient zum Schutz der rechten Hand • bei einem Abspringen oder Bruch der Kette.

D. EINBAU / AUSBAU

Je nach dem Modell Ihrer Maschine folgt der Einbau einem anderen Verfahren, beachten Sie daher die Abbildungen und die Art des Etiketts auf dem Produkt. Achten Sie darauf, die Montage korrekt auszuführen.

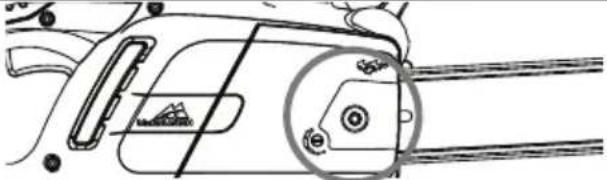

1. Kontrollieren Sie, dass der Kettenbremsbügel nicht eingelegt ist, andernfalls lösen sie ihn.
2a. Schrauben Sie die Schienenbefestigungsmuttern ab 2b. Schrauben Sie den Schienenbefestigungsknauf ab und nehmen Sie die Kettenhaube ab. und nehmen Sie die Kettenhaube ab.
3 Die Kette in die Nut der Schiene führen, dabei am Umlenkstern beginnen. Darauf achten, dass die scharfe Seite der Sägezähne auf dem oberen Teil der Schiene nach vorn zeigt. Handschuhe tragen!
4a. Der Kettenspannerstift muss so weit wie möglich in 4b. Die Metallrolle so weit wie möglich gegen den Richtung des Antriebsritzels sitzen. Die Schiene auf die Uhrzeigersinn drehen. Die Schiene auf die Schienenhalteschraube und den Kettenspannerstift Schienenhalteschraube setzen und die Kette auf das setzen und die Kette über das Antriebsritzel führen. Antriebsritzel führen.
Den Kettenschutz wiederanbringen, wobei darauf zu achten ist, dass die Antriebszähne der Sägekette im Antriebsritzel und in der Führungsnut sitzen.
5a. Die Schienensicherungsmutter lose mit der Hand 5b. Den Rändelknopf lose mit der Hand aufschrauben. aufschrauben.
6a. Zum Spannen der Kette wird die Kettenspannerschraube 6b. Zum Spannen der Kette wird der Rändelknopf des mit dem beiliegenden Kombiwerkzeug im Uhrzeigersinn Kettenspanners im Uhrzeigersinn gedreht. Für eine gedreht. Für eine geringere Kettenspannung dreht man die geringere Kettenspannung dreht man den Rändelknopf Kettenspannerschraube gegen den Uhrzeigersinn (beim gegen den Uhrzeigersinn (beim Ausführen dieser Einstellung Ausführen dieser Einstellung das vordere Ende der Schiene das vordere Ende der Schiene nach oben halten). nach oben halten).
7. Bei richtiger Kettenspannung lässt sich die Kette ca. 2-3 mm von der Schiene abheben.
8a. Die Schienensicherungsmutter mit dem beiliegenden Kombiwerkzeug festziehen.	8b. Die Schiene ausreichend festziehen, so dass sie sicher befestigt ist.

Wenn die Kette zu stark gespannt ist, kann dies den Motor überlasten und beschädigen; ist sie nicht genug gespannt, kann sie abspringen. Eine richtig gespannte Kette bedeutet die besten Sägeeigenschaften und eine längere Lebensdauer des Produkts. Kontrollieren Sie die Kettenspannung häufig, denn sie dehnt sich bei der Benutzung aus (besonders wenn sie neu ist, kontrollieren Sie nach der ersten Montage die Spannung nach 5 Arbeitsminuten). Spannen Sie allerdings die Kette nicht sofort nach dem Gebrauch, sondern warten Sie ab, bis sie abgekühlt ist. Wenn Sie die Kettenspannung regulieren müssen, lockern Sie immer erst die Schienenbefestigungsmuttern/-knauf, bevor Sie Kettenspannschraube bzw. -knauf betätigen, und ziehen Sie dann die Schienenbefestigungsmuttern/-knauf wieder fest an.

E. START UND STOP

Die Motorsäge an beiden Griffen gut festhalten, den Kettenbremsgriff freigeben, ohne dabei den vorderen Griff loszulassen, den Schalterblock drücken und gedrückt halten und dann den Schalter drücken (nun kann der Schalterblock freigegeben werden).

Die Maschine hält an, wenn Sie den Schalter loslassen. Sollte die Maschine nicht anhalten, legen Sie den Kettenbremsbügel ein, ziehen Sie das Kabel vom Netz ab und bringen Sie in ein autorisiertes Kundendienstzentrum.

F. SCHMIERUNG VON FÜHRUNGSSCHIENE UND KETTE

Eine ungenügende Schmierung des Sägewerkzeugs führt zum Kettenbruch mit der großen Gefahr schwerer, auch tödlicher Verletzungen.

Für die Schmierung von Führungsschiene und Kette sorgt eine automatische Pumpe

Dann prüfen Sie, wie im Kapitel "Wartung" beschrieben, dass das Kettenöl in ausreichender Menge abgegeben wird.

Verwenden Sie nie verbrauchte Öle, denn sie sind schädlich für Sie, die Maschine und die Umwelt. Prüfen Sie, dass das Öl für die Umgebungstemperatur am Arbeitsort geeignet ist: Bei Temperaturen unter 0°C werden einige Öle dicker, wodurch die Pumpe überlastet und beschädigt wird. Für die Wahl des geeigneten Öls wenden Sie sich an Ihr autorisiertes Kundendienstzentrum.

Verwenden Sie ausschließlich neues Öl (speziell für Ketten) mit guter Viskosität: Es muss gut haften und im Sommer wie im Winter gute Gleiteigenschaften aufweisen. Falls kein Kettenöl erhältlich ist, verwenden Sie Öl für Übertragungen EP 90.

Schrauben Sie den Öltankverschluss ab und füllen Sie den Behälter. Achten Sie darauf, dass kein Öl austritt (sollte dies passieren, reinigen Sie die Maschine gründlich). Dann Verschluss wieder gut festschrauben.

G. WARTUNG UND LAGERUNG

Bevor Sie Wartungs- oder Reinigungsarbeiten vornehmen, ziehen Sie immer den Stecker aus der Steckdose und lassen Sie das Gerät abkühlen

ACHTUNG! Wenn Sie in sehr schmutziger oder staubiger Umgebung arbeiten, müssen die beschriebenen Arbeiten häufiger als angegeben ausgeführt werden.

or edem Gebrauch

Prüfen Sie, dass die Kettenölpumpe richtig funktioniert: Richten Sie die Führungsschiene mit ca. 20 cm Abstand auf eine helle Oberfläche; nach einer Minute Betrieb der Maschine muss die Fläche deutliche Ölspuren aufweisen Abb . Prüfen Sie, dass zum Einlegen oder Lösen des Kettenbremsbügels keine zu starke oder zu geringe Kraft nötig ist und dass er nicht blockiert ist. Dann kontrollieren Sie den Betrieb wie angegeben: Lösen Sie den Kettenbremsbügel, greifen Sie die Maschine korrekt und betätigen sie. Legen Sie nun den Kettenbremsbügel ein, indem Sie den vorderen Handschutz mit dem linken Handgelenk/Arm verschieben, ohne die Griffe je loszulassen Abb . Wenn der Kettenbremsbügel funktioniert, muss die Kette sofort anhalten. Kontrollieren Sie, dass die Kette scharf (siehe unten), in gutem Zustand und richtig gespannt ist, sollte sie unregelmäßige Abnutzung aufweisen oder einen Sägezahn von nur 3 mm haben, muss sie ersetzt werden Abb

Reinigen Sie die Lüftungsschlitze häufig, damit der Motor nicht überhitzt. Abb

Kontrollieren Sie die Funktion von Schalter und Schaltersperre (bei gelöstem Kettenbremsbügel): betätigen Sie den Schalter und die Schaltersperre und prüfen Sie, dass sie beim Loslassen sofort in die Ruhestellung zurückkehren. Prüfen Sie, dass der Schalter nicht gedrückt werden kann, ohne dass die Schaltersperre betätigt wurde.

Prüfen Sie, dass der Kettenfänger und der hintere Handschutz unversehrt sind und keine sichtbaren Defekte wie Materialschäden zeigen.

Alle - Betriebsstunden

Kontrollieren Sie die Führungsschiene, wenn nötig reinigen Sie die Schmierölbohrungen Abb und die Führungsnut Abb gründlich. Wenn die Letztere abgenutzt ist oder starke Rillen zeigt, muss sie ersetzt werden. Reinigen Sie das Antriebskettenrad regelmäßig und überprüfen Sie, dass es noch keinen übermäßigen Verschleiß aufweist. Abb . Schmieren Sie das Kettenrad der Führungsschiene mit Lagerfett durch die angegebene Bohrung Abb

ette schlei en enn n tig

Wenn die Kette nur sägt, wenn man die Führungsschiene gegen das Holz drückt, und sehr feine Sägespäne erzeugt, ist sie nicht scharf genug. Wenn der Schnitt keine Sägespäne erzeugt, hat die Kette völlig den Schliff verloren und zerstäubt das Holz beim Sägen. Eine gut geschliffene Kette bewegt sich von selbst im Holz nach vorn und erzeugt große, lange Späne.

Der sägende Teil der Kette besteht aus dem Sägeglied Abb mit einem Sägezahn Abb und einer Begrenzungsvorrichtung Abb. Der Höhenunterschied dazwischen bestimmt die Sägetiefe. Zum richtigen Schleifen benötigt man eine Feilenführung und eine Rundfeile mit einem Durchmesser von 4 mm und geht wie folgt vor: Bei montierter, richtig gespannter Kette legen Sie den Kettenbremsbügel ein und setzen die Feilenführung wie in der Abbildung senkrecht zur Führungsschiene an Abb und bearbeiten den Sägezahn mit den in der Abbildung angegebenen Winkeln Abb. Man schleift immer von innen nach außen und lockert den Druck in der Rückkehrphase (diese Angaben sind sehr wichtig: Zu große oder zu kleine Schleifwinkel oder ein falscher Feilendurchmesser erhöhen die Rückschlaggefahr). Um präzisere Seitenwinkel zu erhalten, wird empfohlen, die Feile so anzusetzen, dass sie die obere Schneide vertikal um ca. 0,5 mm übersteigt. Schleifen Sie erst alle Zähne auf einer Seite, dann drehen Sie die Säge und wiederholen Sie den Arbeitsgang. Kontrollieren Sie, dass alle Zähne nach dem Schleifen gleich lang sind und dass die Höhe der Begrenzungsvorrichtungen 0,6 mm unterhalb der oberen Schneide beträgt: Prüfen Sie die Höhe mit der Feile und feilen Sie (mit einer Flachfeile) den Überstand. Runden Sie dann den vorderen Teil der Begrenzungsvorrichtung Abb ab, aber achten Sie darauf, dass Sie NICHT auch den Gegenschlag-Schutzzahn mit abfeilen Abb

Alle Betriebsstunden

Bringen Sie die Maschine zu einem autorisierten Kundendienstzentrum für eine Generalüberholung und eine Kontrolle der Bremsvorrichtungen.

agerung

An einem kühlen, trockenen Ort, außerhalb der Reichweite von Kindern aufbewahren. Nicht im Freien aufbewahren.

H. SÄGETECHNIKEN

ermeiden Sie beim Gebrauch: Abb

• in Situationen zu sägen, in denen der Stamm sich aufspalten könnte (Holz unter Spannung, trockene Bäume usw.); ein plötzlicher Bruch kann sehr gefährlich sein;
• dass die Führungsschiene oder die Kette im Schnitt einklemmen: Sollte dies passieren, trennen Sie die Maschine vom Stromnetz und versuchen Sie, den
  Stamm anzuheben, indem Sie mit einem geeigneten Werkzeug Hebelwirkung ausüben. Versuchen Sie nicht, die Maschine durch Schütteln oder Ziehen zu befreien, denn Sie riskieren dabei, die Maschine zu beschädigen oder sich zu verletzen.
• Situationen, die zu Rückschlägen führen können.
• über Schulterhöhe benutzt werden.
• zum Sägen von Holz verwendet werden, das Fremdkörper, wie z.B. Nägel, enthält.

Beachten Sie ährend des Betriebs: Abb

• Wenn Sie auf abschüssigem Gelände sägen, arbeiten Sie oberhalb des Stammes, so dass er sie nicht treffen kann, falls er wegrollen sollte.
• Lassen Sie den Schalter nach jedem Schnitt los: Ein längerer Motorbetrieb im Leerlauf kann zu schweren Störungen führen.
• Beenden Sie beim Fällen immer die Arbeit: Ein teilweise gefällter Baum kann umkippen.
• Sie werden bemerken, dass die erforderliche Kraft, um die Maschine zu führen, sich bei jedem Schnittende erheblich ändert. Achten Sie stark darauf, nicht die Kontrolle zu verlieren.

Im Folgenden beziehen wir uns auf zwei Sägearten:

Sägen durch Ziehen der Kette (von oben nach unten) (Abb. 2), das die Gefahr einer plötzlichen Verschiebung der Maschine zum Stamm hin und damit eines Kontrollverlustes birgt. Verwenden Sie dabei wenn möglich die Baumkralle.

Sägen durch Schieben der Kette (von unten nach oben) (Abb. 3): Diese Arbeitsweise birgt dagegen das Risiko einer plötzlichen Verschiebung der Maschine zum Bediener hin mit der Gefahr, ihn zu treffen oder mit dem Gefahrenbereich auf den Stamm zu stoßen, so dass ein Rückschlag erfolgt. Seien Sie beim Sägen sehr vorsichtig.

Die sicherste Art, die Maschine zu verwenden, ist, das Holz auf dem Bock einzuspannen, dann von oben nach unten zu sägen und dabei außerhalb des Ständerbereichs zu arbeiten (Abb. 4).

Verwend ng der Ba mkralle

Wenn möglich, verwenden Sie die Baumkralle für einen sichereren Schnitt: Greifen Sie damit in die Rinde oder die Oberfläche des Stamms, so dass Sie die Maschine leichter unter Kontrolle behalten.

Im Folgenden sind die typischen Verfahren für bestimmte Situationen aufgeführt. Es muss allerdings in jedem Fall neu beurteilt werden, ob sie dafür zutreffen oder wie der Schnitt mit dem geringsten Risiko durchgeführt werden kann.

amm a dem B den (Gefahr, dass die Kette am Ende des Schnitts den Boden berührt) (Abb. ).

Sägen Sie von oben nach unter durch den ganzen Stamm. Seien Sie in der Endphase vorsichtig, damit die Kette nicht den Boden berührt. Wenn möglich, halten Sie nach 2/3 der Stammdicke an, drehen Sie den Stamm und sägen Sie den verbleibenden Teil von oben nach unten. So vermeiden Sie, dass die Kette in Berührung mit dem Boden gerät.

amm an e nem nde abge (Gefahr, dass sich der Stamm beim Sägen abspaltet) (Abb. 6).

Beginnen Sie den Schnitt von unten bis zu etwa 1/3 des Durchmessers und beenden Sie ihn von oben, indem Sie auf den ersten Schnitt treffen.

amm an be den nden abge (Gefahr, dass die Kette einquetscht) (Abb.).

Beginnen Sie den Schnitt von oben bis zu etwa 1/3 des Durchmessers und beenden Sie ihn von unten, indem Sie auf den ersten Schnitt treffen.

Ba m amm der a e ner gene gen bene leg. Stellen Sie sich immer auf die bergauf gerichtete Seite des Stamms. Um beim 'Durchschneiden' die vollständige Kontrolle zu behalten, nehmen Sie zum Ende des Schnitts hin den Sägedruck etwas zurück ohne jedoch Ihren festen Griff an den Griffen der Kettensäge nachzulassen. Berühren Sie mit der Kettensäge nicht den Boden.

llen

A Versuchen Sie nicht zu fällen, wenn Sie keine ausreichende Erfahrung haben. Der Stammdurchmesser darf nie größer sein als die Länge der Führungsschiene! Diese Arbeit darf nur von erfahrenen Fällern mit geeigneter Ausrüstung ausgeführt werden.

Zweck des Fällens ist, dass der Baum ist die bestmögliche Position für das anschließende Entasten und Unterteilen des Stamms fällt (vermeiden Sie, dass der fallende Baum sich in einem anderen verfängt: Einen verkeilten Baum zum Fallen zu bringen, ist sehr gefährlich).

Bei der Entscheidung der besten Fallrichtung müssen Sie bedenken: Was befindet sich um den Baum herum, wie sind seine Neigung, Biegung, die Windrichtung und die Konzentration der Äste.

Bedenken Sie auch tote oder abgebrochene Zweige, die beim Fällen abbrechen können und eine Gefahr darstellen.

A Wenn Sie in kritischen Bedingungen fällen, nehmen Sie gleich nach dem Sägen den Gehörschutz ab, so dass Sie ungewöhnliche Geräusche und evt. Warnsignale sofort wahrnehmen können.

Beseitigen Sie Äste, die die Arbeit behindern (Abb. ) Beginnen Sie von oben nach unten und halten Sie den Stamm zwischen sich und der Maschine, wenn Sie nacheinander die schwierigsten Äste Stück für Stück entfernen. Beseitigen Sie die Vegetation um den Baum herum und achten Sie auf eventuelle Hindernisse (Steine, Wurzeln, Gräben usw.), wenn Sie Ihren Rückzugsweg planen (beim Fallen des Baumes). Beachten Sie für die Richtung des Rückzugsweg die Abbildung (Abb. ) (A. Vorgesehene Fallrichtung des Baums. B. Rückzugsweg. C. Gefahrenzone).

Abb. )

Damit Sie sicher die Kontrolle über das Fallen des Baumes haben, müssen Sie folgende Schnitte ausführen:

Zuerst muss der Richtungsschnitt ausgeführt werden. Er dient dazu, die Fallrichtung des Baums zu kontrollieren: Führen Sie zuerst den OBEREN TEIL des Richtungsschnitts an der Seite aus, zu der der Baum gefällt werden soll. Bleiben Sie rechts vom Baum und sägen Sie, indem Sie die Kette ziehen; dann führen Sie den UNTEREN TEIL des Schnitts aus, der am Ende des oberen Teils enden muss. Die Tiefe des Richtungsschnitts muss 1/4 des Stammdurchmessers, der Winkel zwischen oberem und unterem Schnitt mindestens 45° betragen. Der Berührungspunkt zwischen den beiden Schnitten wird "Richtungsschnittlinie" genannt. Die Linie muss vollkommen waagerecht und im rechten Winkel (90°) zur Fallrichtung sein.

Der Trennschnitt hat den Zweck, den Baum zu Fall zu bringen. Er wird 3-5 cm über dem unteren Teil der Ebene der Richtungsschnittlinie ausgeführt und endet in einem Abstand davon, der 1/10 der Stammdicke entspricht. Bleiben Sie links vom Baum und sägen Sie, indem Sie die Kette ziehen. Verwenden Sie die Baumkralle. Kontrollieren Sie, dass der Baum sich nicht in eine andere als die für den Fall vorgesehene Richtung bewegt. Schieben Sie so bald wie möglich einen Fällkeil in den Schnitt. Der nicht gesägte Stammteil wird als Drehpunkt bezeichnet, er stellt das "Scharnier" dar, das den Baum beim Fall leitet. Wenn er ungenügend, nicht gerade oder nicht vollständig gesägt wurde, kann man das Fallen des Baums nicht mehr kontrollieren (sehr gefährlich!). Es ist daher sehr wichtig, dass die einzelnen Schnitte präzis ausgeführt werden.

Am Ende der Schnitte muss der Baum beginnen zu fallen. Sie können dies, sollte es nützlich sein, mit einem Keil oder einem Fällhebel unterstützen.

Ab gen er e

Wenn der Baum gefällt ist, folgt das Entasten, also die Beseitigung der Äste vom Stamm. Unterschätzen Sie diesen Vorgang nicht! Die meisten Unfälle durch Rückschläge erfolgen genau hierbei. Achten Sie daher auf die Position der Sägespitze beim Schnitt und arbeiten Sie auf der linken Seite des Stamms.

I. ÖKOLOGIE

In diesem Kapitel finden Sie nützliche Informationen, um die Eigenschaften der Umweltverträglichkeit zu erhalten, die bei der Entwicklung der Maschine geplant wurden, sowie zum korrekten Betrieb der Maschine und zur Entsorgung des Öls.

SCHINENBETRIEB

Beim Nachfüllen des Öltanks muss darauf geachtet werden, dass kein Kettenöl in die Umwelt gerät.

ERSCHR TT N

Werfen Sie die Maschine nicht weg, wenn sie nicht mehr funktioniert, sondern übergeben Sie sie den zuständigen Stellen für die Abfallentsorgung nach den Vorschriften der geltenden Gesetze.

Das Symbol ☒ auf dem Produkt bzw. auf der Produktverpackung gibt an, dass dieses Produkt nicht als Hausmüll behandelt werden darf. Zur Entsorgung ist es an einen entsprechenden Recycling-Punkt für elektrische und elektronische Geräte zu bringen. Durch die umweltgerechte Entsorgung dieses Produkts tragen Sie dazu bei, potentielle Folgeschäden an der Umwelt und Gesundheitsschäden zu verhindern.

Ausführlichere Informationen über das Recycling dieses Produkts erhalten Sie auf Wunsch von Ihrem Stadt- oder Gemeinderat, den für die Hausmüllentsorgung zuständigen Behörden oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

ELLE Ö UNG UCH
	Der Motor startet nicht	Motor dreht schlecht	Maschine Startet, sägt oder verliert aber nicht Leistung korrekt Weise	Motor dreht Auf Bremsvorrichtungen ungewöhnliche Kettendrehung	dichtungen blockieren die nicht richtig
Prüfen Sie, dass Netzstrom vorhanden ist	●
Prüfen Sie, dass der Stecker richtig angeschlossen ist	●
Prüfen Sie, dass weder Kabel noch Verlängerung beschädigt sind	●
Prüfen Sie, dass der Kettenbremsbügel nicht eingelegt ist	●
Prüfen, dass die Kette ordnungsgemäß montiert und gespannt ist.		●	●
Kontrollieren Sie die Kettenschmierung, wie in den Kapiteln F und G beschrieben			●
Kontrollieren Sie, dass die Kette geschliffen ist			●
Prüfen, dass der Ausschalter aktiviert ist.	●
Wenden Sie sich an ein autorisiertes Kundendienstzentrum	●	●		●	●

K. ERSATZTEILE

35cm Kette 91PJ052 N Teilenummer: 5 00515 Führungsschiene Teilenummer: 5 6965 01

40cm Kette 91PJ056 N Teilenummer: 5 00515 9 Führungsschiene Teilenummer.: 5 6965201

DEUTSCH - 9

Husqvarna AB, S-561 82, Huskvarna, Sweden

erklären in alleiniger Verantwortung, dass das Produkt bzw. die Produkte

Verwendungszweck....Chainsaw - Kettensäge

Verwendungszweck der Typen.....C , C 9 , C 2040, C 2040

Identifizierung der reihe...... lehe tt ens hi

Baujahr...... lehe tt ens hi

die maßgeblichen Anforderungen und Bestimmungen der folgenden EC-Richtlinien erfüllt/erfüllen:

200 42 C 2004 0 C 2000 4 C 20

beruhend auf den folgenden in der EU harmonisierten, anwendbarem Standards:

N 074 - , N 074 -2- , N 0 4-2, N 0 4- , N 000- -2, N 000- -

Prüfbehörde, welche die EU-Prüfung nach

Artikel 8, Abschnitt 2c, ausgeführt hat...... TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

Urkunde Nr...... BM 50268379

Der maximale A-bewertete Schalldruckpegel L _pA an der Arbeitsstation, gemessen entsprechend

EN60745-2-13, ist in der Tabelle aufgeführt.

Der maximale, gewichtete Wert a_h für die Hand-/Armerschütterung, gemessen entsprechend EN60745-2-13 anhand eines Musters des/der obigen Produkte(s), ist in der Tabelle aufgeführt.

Der angegebene Vibrationsgesamtwert wurde gemäß einer Standardprüfmethode ermittelt und kann zum Vergleich einzelner Geräte verwendet werden.

Der angegebene Vibrationsgesamtwert kann auch bei einer Erstbewertung der Belastung verwendet werden.

ht n

Die während der Verwendung des Elektrogeräts auftretende Vibrationsbelastung kann je nachdem, wie das Gerät verwendet wird, vom angegebenen Gesamtwert abweichen.

Bediener sollten zu ihrem Schutz angemessene Sicherheitsmaßnahmen basierend auf einer Belastungsschätzung unter realen Gebrauchsbedingungen bestimmen (hierzu müssen alle Bestandteile des Betriebszyklus berücksichtigt werden, wie beispielsweise zusätzlich zur Zeit, während der der Auslösehebel gedrückt wird, auch die Zeiten, in denen das Gerät ausgeschaltet ist und während es sich im Leerlauf befindet).

2000/14/EC: Die Werte der gemessenen Geräuschemission LWA und der garantierten Geräuschemission LWA entsprechen den Tabellenwerten.

Konformitätsbewertungsverfahren...... Annex V

Ulm 12/02/2013

P. Lamelli

Global R&D Director – handgehalten

Inhaber der technischen Unterlagen

Trockengewicht (Kg) 4.3 4.5 4.4 4.6

Leistung (kW) 1.8 1.9 2.0 2.0

Füllmenge Öltank (cm³) 240 240 240 240

Maximale Länge der Führungsschiene (cm) 35 35 40 40

Kettenteilung (mm) 9.52 9.52 9.52 9.52

Kettenteilung (mm) 1.3 1.3 1.3.8.3 1.3 1.3

Gemessene Geräuschemission L(dB(A)) 106 106 106 106

Garantierte Geräuschemission L(dB(A)) 110 110 110 110

Schalldruck L_pA (dB(A)) 95 95 95 95

Ungewissheit K_pA (dB(A)) 2.5 2.5 2.5 2.5

Je nach Bemessung des örtlichen Stromversorgungsnetzes kann beim Einschalten dieses Produkts ein kurzzeitiger Spannungsabfall auftreten, der sich eventuell auf anderer aktischer Betriebsmittel auswirkt (beispielsweise könnten Lampen für einen Moment schwächer leuchten). Liegt die Impedanz Zmax Ihrer Stromversorgung unter dem in der Tabelle angegebenen Wert (entsprechend Ihres Modells), treten solche Wirkungen nicht auf. Zur Ermittlung der Impedanz Ihres Stromnetzes wenden Sie sich bitte an Ihre zuständige Stromversorgungsbehörde.

A. DESCRIPTION GENERALE

1835 1935S 20 0 20 0S

240 240

35 35 40 40

9.52 9.52 9.52 9.52

1.3 1.3 1.3 1.3

106 106 106 106 106106 106

110 110 110 110

95 95 95 95

2.5 2.5 2.5 2.5

7.28 7.28 8.08 8.08

1.5 1.5 1.5 1.5

0.382 0.382 0.382 0.382

N v6 0 0 0 0 0
