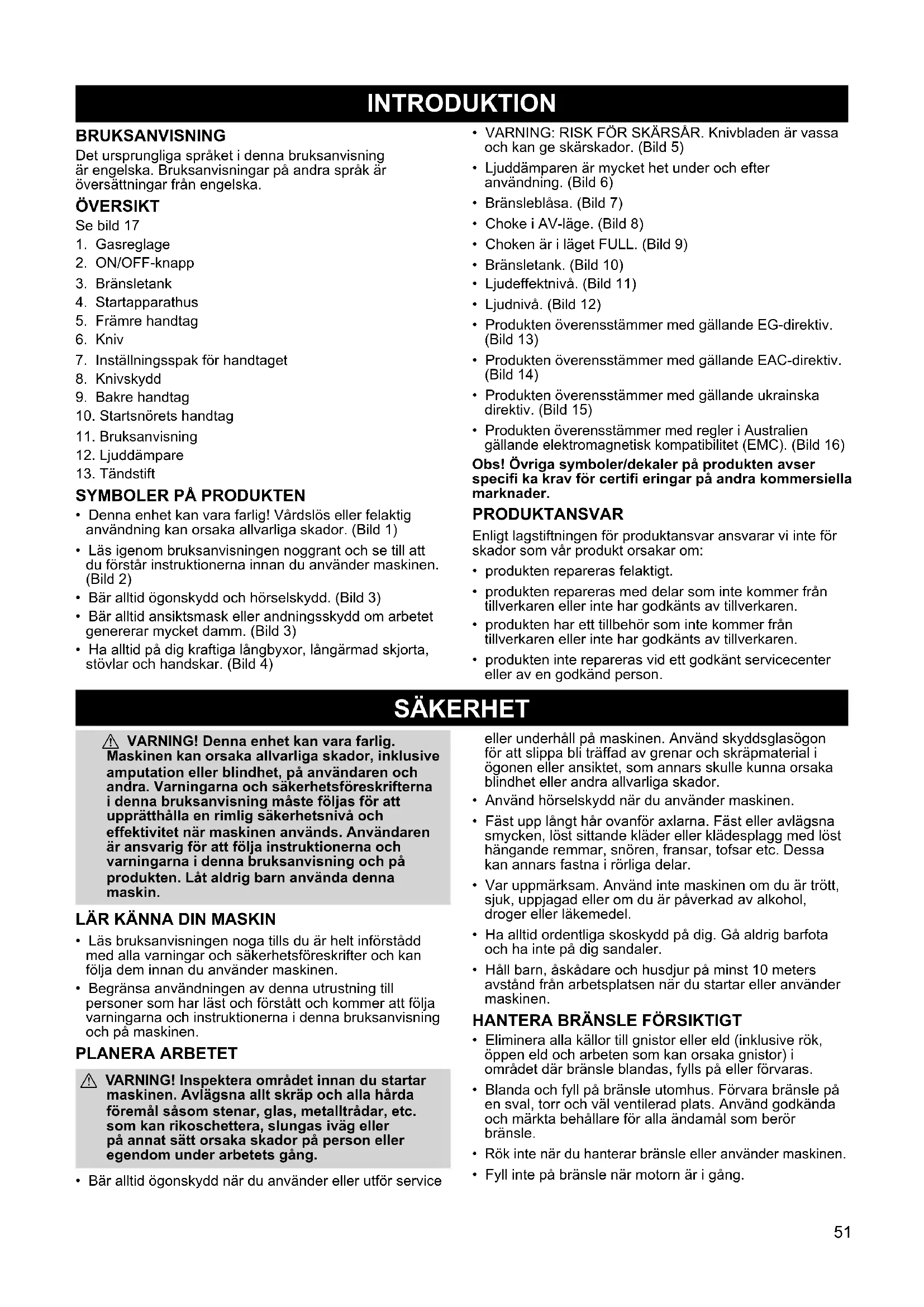

BRUKSANVISNING HT 5622 MCCULLOCH

7. Inställningsspak för handtaget

• Denna enhet kan vara farlig! Vårdslös eller felaktig användning kan orsaka allvarliga skador. (Bild 1)

• Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder maskinen. (Bild 2)

• Bär alltid ögonskydd och hörselskydd. (Bild 3)

• Bär alltid ansiktsmask eller andningsskydd om arbetet genererar mycket damm. (Bild 3)

• Ha alltid på dig kraftiga långbyxor, långärmad skjorta, stövlar och handskar. (Bild 4)

• VARNING: RISK FÖR SKÄRSÅR. Knivbladen är vassa och kan ge skärskador. (Bild 5)

• Ljuddämparen är mycket het under och efter användning. (Bild 6)

• Bränsleblåsa. (Bild 7)

• Choke i AV-läge. (Bild 8)

• Choken är i läget FULL. (Bild 9)

• Produkten överensstämmer med gällande EG-direktiv. (Bild 13)

• Produkten överensstämmer med gällande EAC-direktiv. (Bild 14)

• Produkten överensstämmer med gällande ukrainska direktiv. (Bild 15)

• Produkten överensstämmer med regler i Australien gällande elektromagnetisk kompatibilitet (EMC). (Bild 16) Obs! Övriga symboler/dekaler på produkten avser specifi ka krav för certifi eringar på andra kommersiella marknader. PRODUKTANSVAR Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt.

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. SÄKERHET a VARNING! Denna enhet kan vara farlig. Maskinen kan orsaka allvarliga skador, inklusive amputation eller blindhet, på användaren och andra. Varningarna och säkerhetsföreskrifterna i denna bruksanvisning måste följas för att upprätthålla en rimlig säkerhetsnivå och effektivitet när maskinen används. Användaren är ansvarig för att följa instruktionerna och varningarna i denna bruksanvisning och på produkten. Låt aldrig barn använda denna maskin.

LÄR KÄNNA DIN MASKIN

• Läs bruksanvisningen noga tills du är helt införstådd med alla varningar och säkerhetsföreskrifter och kan följa dem innan du använder maskinen.

• Begränsa användningen av denna utrustning till personer som har läst och förstått och kommer att följa varningarna och instruktionerna i denna bruksanvisning och på maskinen. PLANERA ARBETET a VARNING! Inspektera området innan du startar maskinen. Avlägsna allt skräp och alla hårda föremål såsom stenar, glas, metalltrådar, etc. som kan rikoschettera, slungas iväg eller på annat sätt orsaka skador på person eller egendom under arbetets gång.

• Bär alltid ögonskydd när du använder eller utför service eller underhåll på maskinen. Använd skyddsglasögon för att slippa bli träffad av grenar och skräpmaterial i ögonen eller ansiktet, som annars skulle kunna orsaka blindhet eller andra allvarliga skador.

• Använd hörselskydd när du använder maskinen.

• Fäst upp långt hår ovanför axlarna. Fäst eller avlägsna smycken, löst sittande kläder eller klädesplagg med löst hängande remmar, snören, fransar, tofsar etc. Dessa kan annars fastna i rörliga delar.

• Var uppmärksam. Använd inte maskinen om du är trött, sjuk, uppjagad eller om du är påverkad av alkohol, droger eller läkemedel.

• Ha alltid ordentliga skoskydd på dig. Gå aldrig barfota och ha inte på dig sandaler.

• Håll barn, åskådare och husdjur på minst 10 meters avstånd från arbetsplatsen när du startar eller använder maskinen.

HANTERA BRÄNSLE FÖRSIKTIGT

• Eliminera alla källor till gnistor eller eld (inklusive rök, öppen eld och arbeten som kan orsaka gnistor) i området där bränsle blandas, fylls på eller förvaras.

• Blanda och fyll på bränsle utomhus. Förvara bränsle på en sval, torr och väl ventilerad plats. Använd godkända och märkta behållare för alla ändamål som berör bränsle.

• Rök inte när du hanterar bränsle eller använder maskinen.

• Fyll inte på bränsle när motorn är i gång. 51• Kontrollera att maskinen är korrekt monterad och i fullgott och funktionsdugligt skick.

• Undvik att spilla ut bränsle eller olja. Torka upp allt bränslespill innan motorn startas.

• Flytta maskinen minst tre meter bort från påfyllningsplatsen innan du startar motorn.

• Dra åt tanklocket försiktigt efter att du har fyllt på bränsle.

• Om bränsletanken måste tömmas, gör detta utomhus.

• Förvara alltid bensin i behållare som är godkända för brandfarliga vätskor.

SÄKERHET UNDER ARBETET

a VARNING: RISK FÖR SKÄRSÅR. HÅLL HÄNDERNA BORTA FRÅN KLINGAN - Klingan börjar röra sig omedelbart när avtryckaren släpps. Klingan kan orsaka allvarliga skador på dig själv och andra. - Vänta tills klingan stannat innan du avlägsnar den från skäret. - Försök inte att rensa bort klippt material när klingan roterar. - Kontrollera att strömbrytaren är i AV-läge, tändstiftskabeln är urkopplad och att klingan har slutat rotera innan du tar bort material som fastnat i kapskivan. - Håll inte och greppa inte maskinen med hjälp av kapskivan.

• Inspektera maskinen före varje användningstillfälle avseende slitna, lösa, saknade eller skadade delar. Använd inte maskinen förrän den är i fullgott och funktionsdugligt skick.

• Håll maskinens utvändiga ytor rena från olja och bränsle.

• Starta eller kör aldrig motorn i ett stängt utrymme eller inne i en byggnad. Inandning av avgaser kan vara dödande.

• Undvik farliga miljöer. Använd inte utrustningen på oventilerade platser eller där explosiva ångor eller ackumulering av koloxid kan förekomma.

• Sträck dig inte för långt och använd inte utrustningen på ostadiga platser som stegar, i träd eller branta sluttningar, hustak etc. Se till att du alltid har en stabil och välbalanserad kroppsställning.

• Höj inte maskinen över dina axlar eftersom kapskivan då kan komma farligt nära din kropp.

• Håll alltid maskinen framför kroppen. Håll alla delar av din kropp borta från kapskivan.

• Håll kapskivan och lufthålen fria från skräp.

• Använd kantskäraren endast för de ändamål som beskrivs i denna bruksanvisning.

UNDERHÅLL DIN UTRUSTNING

• Överlåt all service till en auktoriserad serviceverkstad, förutom de procedurer som rekommenderas i denna bruksanvisning.

• Koppla loss tändstiftet innan du utför något underhåll, utom vid justering av förgasaren.

• Använd inte kapskivor som är böjda, skeva, spruckna, trasiga eller skadade på något annat sätt. Byt ut slitna eller skadade delar hos en auktoriserad serviceverkstad.

• Använd endast rekommenderade McCulloch- reservdelar. Användning av andra delar kan medföra att garantin förklaras ogiltig och kan skada maskinen.

• Töm bränsletanken före förvaring av maskinen. Kör slut på bränslet som är kvar i förgasaren genom att starta motorn och låta den gå tills den stannar.

• Bär maskinen för hand med avstängd motor och med ljuddämparen och kapskivan riktade bort från din kropp.

• Låt motorn kallna, töm bränsletanken och säkra maskinen före förvaring eller transport i ett fordon.

• Förvara inte maskinen och bränslet på en stängd plats där bränsleångor kan nås av gnistor eller öppen eld från varmvattenberedare, elmotorer, strömbrytare, spisar etc.

• Förvara maskinen så att klingan inte kan orsaka personskador.

• Förvara maskinen med bladskyddet monterat.

• Förvara på en torr plats utom räckhåll för barn. OBS! Långvarig exponering för vibrationer från bensindrivna handverktyg kan skada blodkärl och nerver i fi ngrar, händer och leder på personer som lätt drabbas av cirkulationsrubbningar eller onormala svullnader. Långvarig användning i kall väderlek har kopplats till skador på blodkärl hos i övrigt friska personer. Avbryt användningen av detta verktyg och uppsök läkare om symptom uppstår såsom domning, smärta, kraftförluster, förändringar i hudfärg eller -textur, eller känselförlust i fi ngrar, händer eller leder. Ett antivibrationssystem garanterar ej att riskerna för ovanstående problem helt elimineras. Personer som använder motordrivna maskiner på kontinuerlig och regelbunden basis måste noga övervaka sin fysiska hälsa och maskinens skick. MONTERING a VARNING: Om maskinen levereras färdigmonterad ska du upprepa samtliga steg för att säkerställa att maskinen är korrekt monterad och att alla fästdon är ordentligt åtdragna. Följ all säkerhetsinformation i bruksanvisningen och på maskinen.

• Inspektera delarna avseende skador. Använd inte skadade delar.

• Använd aldrig en maskin som saknar delar eller som har ändrats i strid mot specifi kationen.

• Det är normalt att bränslefi ltret skallrar i den tomma bränsletanken.

• Bränsle- eller oljerester på ljuddämparen är normalt efter justering av förgasaren och testning utförd av tillverkaren. MONTERING Ingen montering krävs. 52ANVÄNDNING a VARNING! Ljuddämparen är mycket het under och efter användning. Ta inte på ljuddämparen och låt inte heller brandfarligt material såsom torrt gräs eller bränsle komma i kontakt med den. a VARNING! Se till att läsa bränsleinformationen i säkerhetsföreskrifterna innan du börjar. Om du inte förstår säkerhetsföreskrifterna ska du inte försöka tanka maskinen. TANKA MOTORN a VARNING! Tag sakta bort bränslelocket vid bränslepåfyllning. Ta aldrig av bränsletanklocket eller fyll på bränsle när motorn är igång. Låt motorn och ljuddämparen svalna innan du fyller på bränsle. Denna motor är certifi erad för funktion med blyfri bensin. Före användning ska bensinen blandas med tvåtaktsolja för luftkyld motor, av god kvalitet, i förhållandet 50:1. Förhållandet 50:1 erhålls genom att 4 liter blyfri bensin blandas med 77 ml olja. ANVÄND INTE olja för bil- eller båtmotorer. Dessa typer av olja orsakar skador på motorn. Följ instruktionerna på oljedunken när du blandar bränslet. När olja är tillsatt till bensinen, skaka behållaren en stund för att säkerställa att bränslet är noga blandat. Läs alltid säkerhetsföreskrifterna om bränsle och följ dessa innan du fyller på bränsle i produkten. FÖRSIKTIGHET: Använd aldrig oblandad bensin i produkten. Detta orsakar permanenta skador på motorn. BRÄNSLEKRAV Lägsta rekommenderade oktantal är 90 (RON). VIKTIGT Användning av alkoholblandade bränslen (mer än 10 % alkohol) kan orsaka stora och beständiga motorproblem. FÖRSIKTIGHET: Alternativa bränslen (ej bensin) som E-15 (15% alkohol), E-20 (20% alkohol), E-85 (85% alkohol) är INTE klassade som bensin och är INTE godkända för användning i 2-takts bensinmotorer. Användning av alternativa bränslen orsakar problem såsom dåligt kopplingsingrepp, överhettning, ånglås, effektförlust, smörjningsbrist, förslitning av bränsleledningar, packningar och förgasarkomponenter etc. Alternativa bränslen kan orsaka hög fuktabsorption i bränsle-/oljeblandningen, vilket leder till separation av olja och bränsle.

• Ta bort tanklocket och häll blandat bränsle i bränsletanken.

• Sätt tillbaka tanklocket ordentligt.

• Flytta minst tre meter bort från påfyllningsplatsen. START AV KALL MOTOR (eller varm motor efter bränslestopp)

1. Håll maskinen på marken i angiven startposition. Se

2. Ta bort bladskyddet från klingan innan du startar

3. Håll maskinen så att klingan inte vidrör marken och

rikta den bort från träd, buskar, åskådare etc. Se bild 19. Chokereglagets positioner FULL CHOKE INGEN CHOKE

1. Sätt PÅ/AV-knappen (1) i läget PÅ.

2. Flytta chokereglaget (3) till läget FULL CHOKE.

3. Tryck långsamt på bränsleblåsan (2) 10 gånger.

4. Tryck ihop gasreglagespärren (4) och gasreglaget

(5), tryck på rusningstomgångsknappen (6) och släpp gasreglaget så att rusningstomgångsknappen förblir nedtryckt.

5. Dra snabbt i startsnörets handtag fem gånger eller tills

6. Låt motorn köra i 5 sekunder.

7. Flytta chokereglaget till läget INGEN CHOKE.

8. Om motorn inte körs eller har stannat drar du snabbt i

startsnörets handtag tills motorn startar.

9. Låt motorn köra i 15 sekunder.

1. Flytta chokereglaget till läget INGEN CHOKE.

2. Dra snabbt i startsnörets handtag tills motorn startar.

STARTSVÅRIGHETER (eller start av en övermättad motor)

1. Flytta chokereglaget till läget INGEN CHOKE.

2. Dra snabbt i starthandtaget för att rensa motorn

från överfl ödigt bränsle. Det kan krävas att man drar många gånger i starthandtaget. Hur mycket man får dra beror på hur övermättad maskinen är.

För att stanna motorn trycker du PÅ/AV-brytaren till läget AV. ARBETSSTÄLLNING Se bild 20.

GRUNDLÄGGANDE ARBETSTEKNIK

• Arbeta med pendlande rörelser nedifrån och upp vid klippning av sidor. Se bild 21.

• Vid häckklippning skall motorn alltid vara riktad bort från häcken.

• Bäst balans får du om du håller maskinen så nära kroppen som möjligt.

• Se upp så att inte spetsen vidrör marken.

• Forcera inte arbetet, utan gå lagom fort fram, så att alla kvistar klipps av till en jämn yta. Vi rekommenderar att motorn inte körs i mer än 30 sekunder med fullgas. Det räcker med att släppa reglaget och låta motorn snabbt återgå till tomgång (5 - 10 sekunder). Obs! Använd minimalt med gasreglage för att effektivt klippa häckar med optimal häcksaxprestanda. Justeringsarmen för handtaget kan användas för att rotera det bakre handtaget så att användning av maskinen kan ske vid positioner på 45° och 90°.

1. Låt motorn återgå till tomgång.

2. Dra handtagets spak och vrid det bakre handtaget till

53UNDERHÅLL a VARNING! Koppla alltid loss tändstiftskabeln och placera den så att den inte kan komma i kontakt med tändstiftet för att undvika oavsiktlig start vid inställningar, transport, justeringar eller reparationer (gäller ej justeringar av förgasaren). a Överlåt allt underhåll till en auktoriserad serviceverkstad, förutom de procedurer som rekommenderas i denna bruksanvisning.

Kontakta en auktoriserad serviceverkstad för utbyte av slitna eller skadade delar.

• PÅ/AV-omkopplaren – Säkerställ att PÅ/AV-omkopplaren fungerar korrekt genom att fl ytta reglaget till läget AV. Se till att motorn stannar. Starta sedan om motorn och fortsätt.

• Bränsletank – Avbryt användningen av maskinen om bränsletanken visar tecken på skador eller läckor.

• Efter varje användningstillfälle, inspektera hela produkten avseende lösa eller skadade delar.

• Rengör produkten och dess dekaler med en fuktig trasa och ett milt rengöringsmedel.

• Torka av produkten med en ren och torr trasa.

Ett smutsigt luftfi lter minskar motorns prestanda och ökar bränsleförbrukningen. Rengör alltid efter 5 timmars drift eller oftare i dammiga miljöer. Se bild 22.

1. Rengör skyddet och området runt omkring så att inte

skräp faller ned i förgasarens kammare när skyddet är borttaget.

2. Ta bort delarna enligt bilden.

OBS! Rengör inte fi ltret med bensin eller andra brandfarliga lösningsmedel. Det kan ge upphov till en brandrisk eller skapa skadliga avgaser.

3. Tvätta fi ltret med tvål och vatten.

4. Låt fi ltret torka.

5. Tillsätt några droppar olja på fi ltret och kläm på det så

GNISTSKYDD När enheten används uppstår sotbildning i ljuddämparen och gnistskyddet. Men för vanligt hemmabruk behöver inte ljuddämparen eller gnistskyddet någon service. Efter 50 timmars användning rekommenderar vi att ljuddämparen genomgår service eller byts ut av din auktoriserade serviceverkstad.

JUSTERING AV FÖRGASARENS TOMGÅNG

a VARNING! Håll andra personer på avstånd när du justerar tomgången. Klingan rör sig under största delen av proceduren. Bär skyddsutrustning och följ alla säkerhetsinstruktioner. När du gör justeringar använder du en skruvmejsel som är tillräckligt kort för att hålla dina händer bakom handskyddet och borta från klingan. Efter justeringen får inte klingan röra sig vid tomgång. Förgasaren har noga ställts in på fabriken. En justering kan dock vara nödvändig om du observerar något av följande tillstånd:

• Motorn går inte på tomgång när du släpper gasreglaget.

• Klingan rör sig på tomgång. Håll andra personer på avstånd när du justerar tomgången. Gör justeringar när maskinen vilar på en plan yta som är fri från skräp som kan fastna i häcksaxens klinga. Allvarliga skador på användaren och andra kan uppstå om förgasaren är felinställd. Håll alla delar av din kropp borta från klingan och ljuddämparen. Justering av tomgång: Låt motorn gå på tomgång. Justera hastigheten tills motorn går utan att klingan rör sig (tomgång för hög) eller motorn stannar (tomgång för låg). Se bild 23.

• Vrid tomgångsskruven (1) medurs för att öka motorvarvtalet om motorn stannar eller dör.

• Vrid tomgångsskruven (1) moturs för att minska motorvarvtalet om klingan rör sig på tomgång. a VARNING! Kontrollera tomgångsvarvtalet efter varje justering. Klingan ska inte röra sig under tomgång. Detta för att undvika allvarliga skador på användaren eller andra. Kontakta en auktoriserad serviceverkstad om du behöver hjälp eller är osäker på hur denna procedur skall utföras.

Byt tändstift varje år för att garantera att motorn startar lättare och körs bättre.

1. Ta bort tändkabeln från tändstiftet.

2. Tag bort tändstiftet från cylinderhuvudet.

3. Byt till nytt tändstift. Dra åt ordentligt.

4. Sätt tillbaka tändkabeln.

KONTROLL AV LJUDDÄMPARE OCH

GNISTSKYDD I takt med att maskinen används bildas kolbeläggningar i ljuddämparen och gnistskyddet. Dessa beläggningar måste tas bort för att undvika brandrisk och försämrad motoreffekt. För vanligt hemmabruk behöver inte ljuddämparen eller gnistskyddet någon service. Efter 50 timmars användning rekommenderar vi att ljuddämparen genomgår service eller byts ut av din auktoriserade serviceverkstad.

Se bild 24. När du ska byta bränslefi lter ska du tappa ur maskinen genom att låta bränslet ta slut och sedan ta bort tanklocket/ hållaren från tanken. Dra ut fi ltret (1) från tanken och ta bort det från bränsleledningen (2). Installera nytt bränslefi lter på bränsleledningen; installera om delarna. 54FÖRVARING

EFTER VARJE ANVÄNDNING

• Låt motorn svalna och säkra maskinen innan du förvarar eller fl yttar den.

• Förvara maskinen och bränslet på en plats med god ventilation där bränsleångor inte kan nås av gnistor eller öppen eld från varmvattenberedare, elmotorer, strömbrytare, spisar etc.

• Förvara maskinen med bladskyddet monterat. Placera maskinen så att inga vassa föremål kan orsaka personskador.

• Förvara maskinen och bränslet utom räckhåll för barn.

FÖRVARING EFTER SÄSONGEN

Förbered maskinen för förvaring när säsongen är över eller om den inte skall användas på 30 dagar eller mer. Om maskinen skall ställas undan för förvaring under en längre period:

• Rengör hela maskinen.

• Rengör alla delar och titta efter skador. Reparera eller byt ut skadade delar hos en auktoriserad serviceverkstad.

• Dra åt alla muttrar, bultar och skruvar.

• Montera bladskyddet.

• Förvara den i ett rent, torrt utrymme. Olja klingan enligt följande:

• Stanna motorn och låt klingan stanna helt.

• Se till att omkopplaren PÅ/AV är i läget AV.

• Koppla från tändstiftskabeln.

• Applicera en lätt maskinolja längs kanten av den övre remmen enligt bilden. Se bild 25. BRÄNSLESYSTEM Under BRÄNSLEPÅFYLLNING TILL MOTORN i avsnittet DRIFT i denna bruksanvisning läser du meddelandet märkt VIKTIGT gällande användning av gasohol i motorn. Bränslestabilisator är ett acceptabelt alternativ för att minimera bildandet av gummirester under förvaring. Tillsätt en stabilisator i bensintanken eller i bränslebehållaren. Följ blandningsanvisningarna som anges på stabilisatorbehållaren. Kör motorn i minst 5 minuter efter att stabilisator tillsatts. MOTOR

• Ta bort tändstiftet och häll en tesked tvåtaktsolja (för luftkyld motor) med förhållandet 50:1 genom tändstiftsöppningen. Dra långsamt i startsnöret åtta till tio gånger för att fördela oljan.

• Byt tändstiftet mot ett nytt av rekommenderad typ och värmetal (se avsnittet BYTE AV TÄNDSTIFT).

• Sök igenom hela enheten efter lösa skruvar, muttrar och bultar. Byt ut skadade, trasiga eller slitna delar.

• När nästa säsong börjar, använd endast nytt bränsle med rätt bensin/oljeblandning. ÖVRIGT

• Spara inte bensin från en säsong till nästa.

• Byt bensinbehållare om den börjar rosta. 55FELSÖKNING a VARNING! Stäng alltid av maskinen och koppla loss tändstiftet innan du utför någon av de rekommenderade lösningarna nedan, med undantag för lösningar som kräver att maskinen är igång.

2. Motorn är övermättad.

3. Bränsletanken tom.

4. Tändstiftet tänds inte.

5. Bränslet når inte förgasaren.

2. Läs STARTSVÅRIGHETER i avsnittet

3. Fyll tanken med rätt bränsleblandning.

4. Installera nytt tändstift.

5. Se efter om bränslefi ltret är smutsigt,

och byt om det behövs. Titta efter snodd eller trasig bränsleledning och reparera eller byt ut om det behövs.

6. Kontakta en auktoriserad

serviceverkstad. Motorn går inte på tomgång som den ska.

1. Förgasaren kräver justering.

2. Vevaxelns förslutning är sliten.

1. Se avsnittet JUSTERING AV

TOMGÅNG OCH FÖRGASARE i avsnittet UNDERHÅLL.

serviceverkstad. Motorn accelererar inte, känns kraftlös eller dör under belastning.

1. Luftfi ltret är smutsigt.

2. Smutsigt tändstift.

3. Förgasaren kräver justering.

2. Rengör eller byt ut stift och ställ in

serviceverkstad. Motorn avger för mycket rök. 1. Choke delvis på.

2. Fel bränsleblandning.

3. Luftfi ltret är smutsigt.

4. Förgasaren kräver justering.

2. Töm bränsletanken och fyll på med

rätt bränsleblandning.

3. Förgasaren kräver justering.

4. Sotbildning i ljuddämparen.

1. Läs TANKA MOTORN i avsnittet

2. Byt till rätt tändstift.

omgångsvarvtal, rpm 2 600-3 400 Max. motoreffekt enligt ISO 7293, kW 0,65 Max. motorvarvtal, min

9 000-9 700 56HT 5622 (GHT23DPR) Katalysatorljuddämpare Ja Varvtalsreglerat tändsystem Ja Tändsystem Tändstift NGK CMR6A Elektrodgap, mm 0,5 Bränsle-/smörjsystem Volym bensintank, liter 0,5 Vikt Vikt, utan bränsle, kg 5,0 Bulleremission (se anmärkning 1) Ljudeffektnivå, uppmätt dB(A) 108 Ljudeffektnivå, garanterad L

dB(A) 114 Ljudnivå (se anmärkning 2) Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 10517, dB(A) 98 Vibrationsnivåer (se anmärkning 3) Vibrationsnivåer (a hv,eq ) i handtag, uppmätt enligt EN ISO 10517, m/s

yp Dubbelsidig Längd, mm 559 Klinghastighet, klipp/min 2 195-2 365 Anm. 1: Emission av buller till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG. Rapporterad ljudeffektnivå för maskinen har uppmätts med den originalskärutrustning som ger den högsta nivån. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresultatet och variationen mellan olika maskiner av samma modell enligt direktiv 2000/14/EC. Anm. 2: Rapporterade data för ekvivalent ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvikelse) på 1 dB (A). Anm. 3: Rapporterade data för ekvivalent vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 1 m/s

INNEHÅLLET I EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE HUSQVARNA AB, SE- 561 82 Huskvarna, SVERIGE, försäkrar härmed på eget ansvar att den företrädda produkten: Beskrivning Bensindriven häcksax Varumärke McCulloch 3ODWWIRUPW\SPRGHOO GHT23DPR, representerar modell HT 5622 3DUWL Serienummer daterade 2017 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Direktiv/förordning Beskrivning 2006/42/EG ”angående maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2000/14/EG ”angående buller utomhus” Harmoniserade standarder och/eller tekniska specifi kationer som tillämpas är följande: EN ISO 12100, EN ISO 11806-1, CISPR 12, ISO 14982. I enlighet med direktiv 2000/14/EG, bilaga V fi nns ljudvärdena angivna i avsnittet tekniska data i denna handbok och i den undertecknade EU-försäkran om överensstämmelse. TÜV Rheinland N.A. har utfört en frivillig kontroll åt Husqvarna AB – Certifi kat om överensstämmelse med EG-rådets direktiv 2006/42/EC om maskiner. Certifi katet, som levereras med en undertecknad EU-försäkran om överensstämmelse, är tillämpligt på alla tillverkningsplatser och ursprungsländer, såsom anges på produkten. Den levererade bensindrivna häcksaxen överensstämmer med det exemplar som genomgick kontrollen. 57INNLEDNING BRUKSANVISNING Det originale språket i denne bruksanvisningen er engelsk. Bruksanvisninger på andre språk er oversettelser fra engelsk. OVERSIKT Se bilde 17
