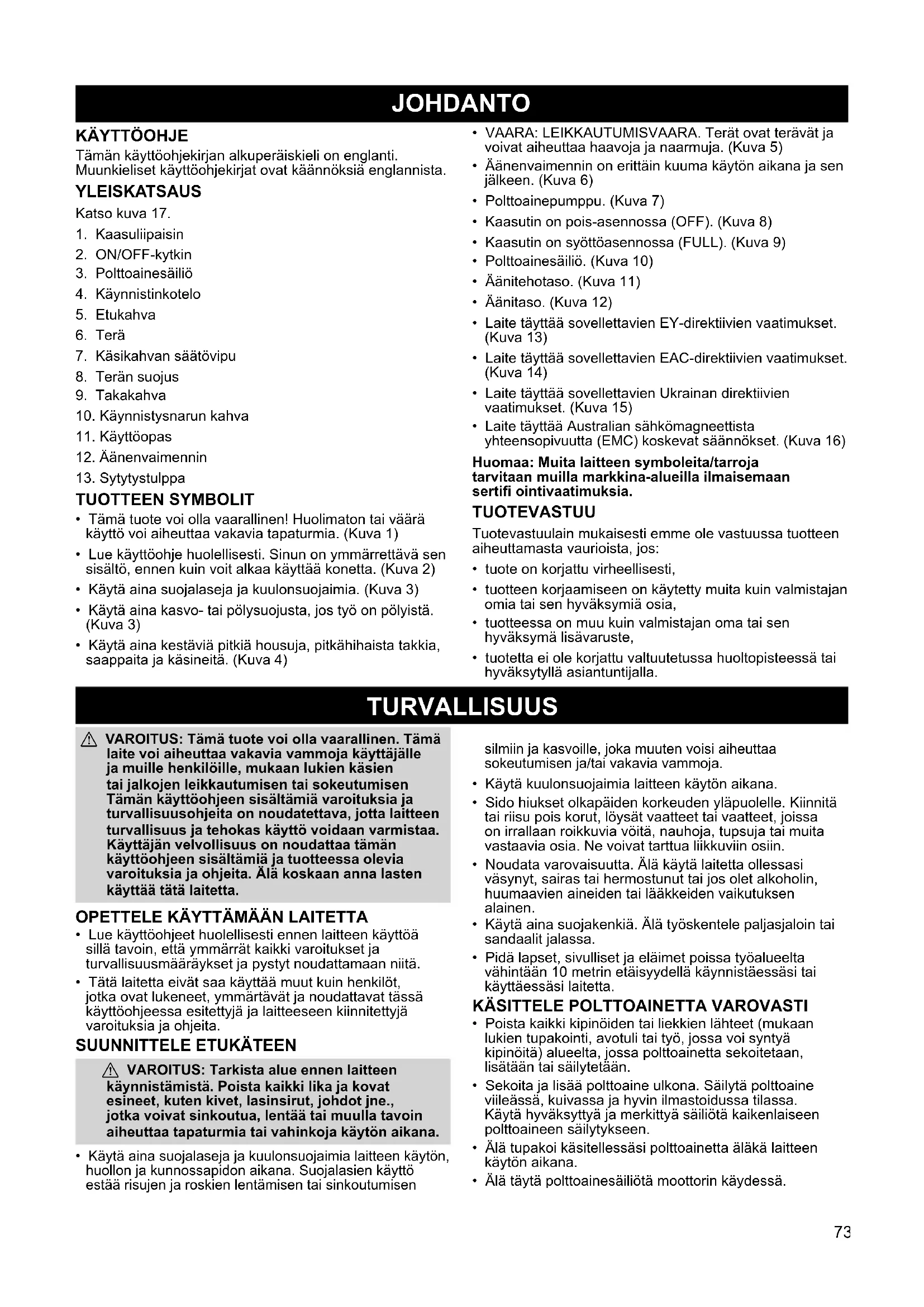

KÄYTTÖOHJE HT 5622 MCCULLOCH

Tämän käyttohjekirjan alkuperäiskieli on englanti. Muunkieliset käyttohjekirjat ovat kaannöksiä Englannista.

YLEISKATSAUS

Katso kuva 17.

1. Kaasuliipaisin
2. ON/OFF-kytkin
3. Poltoainesaillio
4. Kaynnistinkotelo
5. Etukahva
6. Tera
7. Käskahvan säätövipu
8. Terän suojus
9. Takakahva
10. Kännistysnarun kahva
11. Kaytöopas
12. Aenvaimennin
13. Sytytystulppa

TUOTTEEN SYMBOLIT

Tämä tuote voi olla vaarallinen! Huolimaton tai väräkäytö voi aiheuttaa vakavia tapaturnia. (Kuva 1)
- Lue käytöohje huolellisesti. Sinun on ymmärrettäva sen sisälto, ennen kuin voit alkaa käyttaa konetta. (Kuva 2)
Käytä aina suojalaseja ja kuulonsuojaimia. (Kuva 3)
- Käytä aina kasvo- tai polysuojusta,Jos työ on polyista. (Kuva 3)
- Käytä ainakestävi pitkiä housuja, pitkähihaista takkia, saappaita ja käsineita. (Kuva 4)

VAARA: LEIKKAUTUMISVAARA. Terat ovat teravat ja voivat aiheuttaa haavoja ja naarmuja. (Kuva 5)
- Aänenvaimennin on erittäin kuuma kayton aikana ja sen jälkeen. (Kuva 6)
- Poltoainepumppu. (Kuva 7)
Kaasutin on pois-asennossa (OFF). (Kuva 8)
Kaasutin on syottosennossa (FULL). (Kuva 9)
- Poltoainesaillio. (Kuva 10)
- Aänitehotaso. (Kuva 11)
- Aanitaso. (Kuva 12)
Laite tayttä sovellettavien EY-directtiivien vaatimukset. (Kuva 13)
- Laite tayttä sovellettavien EAC-direktiivien vaatimukset. (Kuva 14)
Laite tayttaa sovellettavien Ukrainan direktiivien vaatimukset. (Kuva 15)
Laite tayttaa Australian sahkomagneettista yhteensopivuutta (EMC) koskevat saannokset. (Kuva 16)

Huomaa: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan tertifi ointivaatmuksia.

TUOTEVASTUU

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos:

• tuote on korjattu virheellisesti,
• tuotteen korjaamiseen on kaytetty muita kuin valmistajan omia tai sen hyväksymä osia,
• tuotteessa on muu kuin valmistajan omai tsen hyväksymä lisävaruste,
  tuotette ei ole korjattu valtuutetussa huoltopisteessa tai hyväksytyllä asiantuntijalla.

TURVALLISUUS

VAROITUS: Tämä tuote voi olla vaarallinen. Tämä laite voi aiheuttaa vakavia vammoja käytäjälle ja muille henkilöille, mukaan lukien käsien tai jalkojen leikkautumisen tai sokeutumisen Tämän käyttoehjoen sisälämiä varoituksia ja turvallisuusohjeita on noudatettava, jotta laitteen turvallisuus ja tehokas käytö voidaan varmistaa. Käytäjan velvollisuus on noudattaa tämän käyttoehjoen sisälämiä ja tuotteessa olevia varoituksia ja ohjeita. Alä koskaan anna lasten käytta tata laitetta.

OPETTELE KÄYTTÄMÄAN LAITETTA

Lue kayttoohjeet huolellisesti ennen laitteen kayttoa sillā tavoin, etta ymmarrat kaikki varoitukset ja turvallisuusmaaraykset ja pystyt noudattamaan niita.
Tata laitetta eivat saa kaytttaa muut kuin henkilot, jotka ovat lukeneet, ymmartavat ja noudattavat tassakayttoohjeessa esitettyja ja laitteeseen kiinnitetyjaroituitsia ja ohjeita.

SUUNNITTELE ETUKATEEN

VAROITUS: Tarkista alue ennen laitteen kaynnistamista. Poista kaikki like ja kovat esineet, kuten kivet, lasinsirut, johdot jne., jotka voivat sinkoutua, lentaa tai muulla tavoin aiheuttaa tapaturmia tai vahinkoja kayton aikana.

• Käytä aina suojalaseja ja kuulonsuojaimia laitteen käytö, huollon ja kunnossapidon aikana. Suojalasien käytö estaa risujen ja roskien lentämisen tai sinkoutumisen

siliin ja kasvoille, joka muuten voisi aiheuttaa sokeutumisen ja/tai yakavia vammoja.

Kayta kuulonsuojaimia laitteen kayton aikana.
- Sido hiukset olkapäiden korkeunden ylapuolle. Kiinnitā tai riisu pois korut, lóysat vaatteet tai vaatteet, joissa on irrallaan roikkuvia voita, nauhoja, tupsuja tai muita vastaavia osia. Ne voivat tartua likkuviin osin.
Noudata varovaisuutta. Alä käytä laitetta ollessasi vasynyt, sairas tai hermostunut tai jos olet alkoholin, huumaavien aineiden tai laakkeiden vaikutuksen alainen.
- Käytä aina suojakenkää. Älä työskentele paljasjaloin tai sandaalit jalassa.
- Pida lapset, sivulliset ja eläimet poissa työvalueelta vahintään 10 metrin etäisyydella käynnistäessäsi tai käyttaessäsi laitetta.

KASITTELE POLTTOAINETTA VAROVASTI

• Poista kaikki kipinöiden tai liekkien lahteet (mukaan lukien tupakointi, avotuli tai työ, jossa voi syntyä kipinoita) alueelta, jossa poltoainetta sekoitetaan, lisataan tai sailytetaan.
• Sekoita ja lisää poltoaine ulkona. Säilytä poltoaine villeässä, kuivassa ja hyvin ilmastoidussa tilassa. Käytä hyväksyttyä ja merkittyä sailiöta kaikenlaiseen poltoaineen säilytykseen.
• Älä tupakoi käsitetlessäi polttoainetta aläkä laitteen kayton aikana.

• Alä tāytā poltoainesāilotiā moottorin kāydessā.

• Varmista, etta laite on kunnolla koottu ja hyvässä toimintakunnossa.
  Välta laikytämästa poltoainetta tai oljä. Pyyhi yliroiskunut poltoaine bois ennen moottorin käynistamista.

• Siirry vahintään 3 metrin etäisyydelle poltoaineesta ja tāyttopaikasta, ennen kuin käynnistat moottorin.
• Kiristä poltoainesäiliön korkki huolellisesti polttoainen lisäämisen jälkeen.
• Jos polttoainesäiliö on tyhjennettäva, tee se ulkona.
• Säilytä poltoaine aina tulenaroille{nesteille tarkoitetussa saliössä.

KÄYTÄ LAITETTA TURVALLISELLA TAVALLA

VAARA: LEIKKAUTUMISVAARA; PIDÄ KÄDET POISSA LEIKKAUSALUEELTA - terät liikkuvat viel hetken aikaaen sen jälkee, kun kaasuliipaisin vapautetaan. Terät voivat leikata vaarallisesti käytäjää tai muita henkilöitä.

--Anna terien pysahtyä ennen kuin otat ne pois leikkuukohdasta.
- Älä yritä poistaa leikkuujatetta eran pyoriessä.
- Varmista, etta kytkin on OFF-asennossa, sytytystulpan johto on irti ja terän liike on lakannut, ennen kuin poistat juuttunutta ainesta leikkuuterastä.
- Alä tartu leikkuuteraaän aläkä pitele laitetta siitä.

• Tarkista ennen jokaista käytökertaa, etta laitteessa ei ole kuluneita, lystyneita, irronneita tai vaurioituneita osia. Alä käytä laitetta ennen kuin se on asianmukaissea toimintakunnossa.
• Pidäulkopinta puhtaana öljystä ja polttoaineesta.
• Alä koskaan käynnistä tai käytä moottoria suljetussa sisätilassa tai rakennuksen sisällä. Pakokaasujen hengittäminen voi aiheuttaa kuoleman.
  Välta vaarallisia ympäristöja. Älä käytä konetta huanosti ilmastoiduissa tiloissa tai paikoissa, joissa voi olla rajähdysalttiita kaasuja tai hiilimonoksidia.
• Alä kurkottele tai käytä laitetta epävakaalta alustalta, kuten tikkailta, puista, jyrkastä rinteestä tai katolta. Säilytä aina tukeva asento ja tasapaino.
• Alä nosta laitetta olkapäiden ylöpuolelle, sillä terä voit tulla vaarallisen lahelle vartaloasi.
• Pida laite edessäsi. Pida kaikki kehon osat etäällä leikkuuterästa.
• Pidä leikkuuterä ja tuuletsaukot puhtaina roskista.
• Käytä laitetta ainoastaan tassä käytöohjeessa

mainittuihin tarkoituksiin.

HUOLLA LAITETTA ASIANMUKAISESTI

• Kaikki muut huoltotyöt kuin tassä käytöohjeessa mainitut suositellut toimenpiteet on annettava valtuutetun huoltolikkeen tehtäväksi.
• Irrota sytytystulppa ennen huoltotöiden aloittamista, jos kyseessä ei ole kaasuttimen saatö.
• Alä käytä taipuneita, kieroja, murtuneita, säröilleitä tai muulla tavalla vaurioituneita teria. Vaihdata kulunee tai vaurioituneet osat valtuutetussa huoltolikkeessä.
  Käytä ainoastaan suositeluja McCullochin varaosia. Muiden osien käytö saattaa mitatöidä takuun ja aiheuttaa vauroiota laitteelle.
• Tyhjennä poltoainesäiliö ennen laitteen varastointia.
  Käytä kaasuttimeen jaänyt poltoaine loppuun
  käynnistämällä moottori ja antamalla sen käydä, kunnes se pysahtyy.
• Kanna laitetta niin, etta moottori on sammutetu ja aanenvaimennin ja leikkuuterä osoittavat poispän kehostasi.
• Anna moottorin jäahtyä, tyhjennä poltoainesäili ja kiinnitä laite paikalleen sailytyksen ajaksi tai kuljettaessasi sitä ajoneuvossa.
  Säilytä laite ja polttoaine tilassa, jossa polttoinen kaasut eivat joudu kosketuksiin vedenlammittimien, sähkömoottoreiden tai kytkinten, tulipesien tai muiden vastaavien aiheuttamienkipinoiden tai avotulen kanssa.
• Säilytä laitetta siten, etta leikkuutera ei voi vahingossa aiheuttaa vammoja.
• Säilytä laitetta niin, että terän suojus on asennettuna.
• Säilytä kuivassa tilassa poissa lasten ulottuvila.

TURVAOHJE: Pitkaaikainen altistuminen
bensiinikaytloisten kaskityokalujen varrahtelyille voi
aiheuttaa verisuoni- tai hermovauroita sormiin, kasiin ja
nivelin henkilöillä, jotka ovat altiita verenkiertohäiriöille
tai epanormaalille turvotuksele. Pitkaaikaiseen kayttoon
kylmalla saallä on voitu yhdistaa verisuonivauroita
muuten terveillä ihmisillä. Mikali esiintyy oreita,
esim. puutumista, kipua, voimattomuutta, ihon varin
muuttumista tai kudosmuutoksia tai sormien, kasiien
tai nivalten tunnottomuutta, lopeta laitteen kaytto ja ota
yhteys laakärin. Varähtelynestojarjestelmä ei takaa,
että tällaisilta ongelmitla valtytaän. Henkilöden, jotka
kayttavat sahkö- tai polttomoottorikayttoisiä tyokaluja
jatkuvasti ja saannollisesti, on seurattava tarkasti fyssista
terveydentilaansa sekä laitteen toimintakuntoa.

ASENNUS

VAROITUS: Jos laite on vastaanotettaessa valmiiksi koottu, käy kaikki vaiheet lapi ja tarkista, etta asennus on tehty oikein ja etta kaikki kiinnityssosat ovat paikoillaan. Noudata kaikkia käytöoppaassa ja laitteessa annettuja turvaohjeita.

• Tarkista osat vauroiiden varalta. Älä käytä vauroituneita osia.
• Alä koskaan käytä laitetta, jos siitta puuttuu osia tai osia on vaihdettu teknisistä tiedoista poikkeaviin.
• On normalia, etta poltoainesuodatin kolisee tyhjassa poltoainesailliss.
• Poltoaine-tai oljytahrat aanenvaimentimessa ovat normaaleja merkkejavalmistajan tekemista kaasuttimen saadöistä ja testauksesta.

ASENNUS

Erillisä asennustoimenpiteita ei tarvita.

KÄYTTÖ

VAROITUS: Aänenvaimennin on erittäin kuuma kayton aikana ja sen jälkeen. Alä koske aänenvaimentimeen aläkä anna tulenaran materiaalin, kuten kuivan ruohon, osua siihen.
VAROITUS Lue turvaohjeissa olevat poltoainetiedot ennen tayton aloittamista. Jos et ymmarra turvaohjeita, alyrita lisata polittoainetta laitteeseen.

POLTTOAINEEN LISAAMINEN MOOTTORIIN

VAROITUS: Irrota poltoainetulppa varovasti, kun lisaat poltoainetta. Alä koskaan irrota poltoainesaliön korkkia alakä lisaa polittoainetta moottorin kaydessä. Anna moottorin ja aenvalimentimen jähtyä ennen polittoaineen lisämista.

Tässa moottorissa tulee virallisen hyväksynnän mukaisesti käyttaa lyijytontä bensiinia. Ennen käyttoa bensiinin on sekoitettava korkealaatuista synteettista ilmajaahydtteista 2-tahtimoottorioljya, Jonka sekoitussuhde on 50:1. Sekoitussuhde 50:1 saadaan sekoittamalla 4 litraan lyijytonta bensiinia 77 millilitraa oljya. ALA käytta autooljya tai veneoljya sillä ne vauroittavat moottoria. Noudata poltoaineen sekoittamissessa oljyastian merkittyja ohjeita. Kun oljy on lisatty bensiinin, ravistele saillota hetken aikaa varmistaaaksi, etta poltoaine sekoittuu hyvin. Lue poltoainetta koskevat turvallisuusohjeet ennen kuin taytät laitteen poltoainesaliön.

HUOMIO: Alä kaytā laitteessa koskaan pelkkäa bensiiniä. Se aiheuttaa pysyvià moottorivauroiota. POLTTOAINEEN VAATIMUKSET

Suositelu in oktaaniluku on 90 (RON). TÄRKEAA

Alkoholisekoitteisten poltoaineiden (yli 10% alkoholia) kaytö voi aiheuttaavakavia moottorin toiminta- ja kestavyysongelmia.

HUOMIO: Vaihtoehtoisia poltoaineita (ei bensiniä), kuten E-15 (15-prosenttinen alkoholi), E-20 (20-prosenttinen alkoholi), E-85 (85-prosenttinen alkoholi), EI ole luokiteltu bensiiniki EIKA niitta ole hyväksytty käytettaväksi 2-tahtibensiimooottoreissa. Vaihtoehtoisten poltoaineiden käytto voi aiheuttaa muun muassa seuraavanlaisia ongelmia: huono kytkimen kytkeytyminen, ylikuumeneminen, hörylukko, tehohäviöt, riittämätön voitelu sekä poltoaineputkiston, tiivisteiden ja kaasuttimen sisäisten komponenttien vauroituminen. Vaihtoehtoiset poltoaineet aiheuttavat runsasta kosteuden imeytymista poltoaineen ja öljyn seokseen, mistä on seurauksena öljyn ja poltoaineen erottuminen.

POLTTOAINEEN LISÄYS

• Irrota polttoainesaillion korkki ja kaada polttoainesaillioon polttoaineseosta.
• Kiinnitä polttoainesäiliön korkki takaisin paikalleen tiukasti.
• Siirry vahintaan 3 metrin paahan poltoaineen tayttopaikasta.

KYLMAN MOOTTORIN KAYNNISTAMINEN (tai lampiman sen jalkeen kun tasta on poltoaine loppunut)

1. Pidä laite maassa aloitusasennossa kuvan mukaisesti. Katso kuva 18.

2. Irrota terän suojus terästa ennen laitteen käynistämista.

3. Tue laitetta niin, etta tera on poissa maasta ja kaukana esimerkiksi puista ja pensaista sekä muista henkilöistä.

Katso kuva 19.

1. Paina ON/OFF-kytkin (1) ON-asentoon.

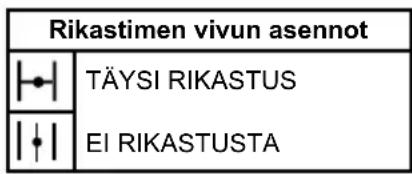

2. Siirra rikastimen vipu (3) TAYSI RIKASTUS -asentoon.
3. Paina polttoainepumpppua (2) hitaasti 10 kertaa.
4. Paina turvaliipaisinta (4) ja kaasuliipaisinta (5), paina nopean joutokaynnin painiketta (6) ja vapauta kaasuliipaisin, niin etta nopean joutokaynnin painike pysyy painettuna.
5. Vedä käynnistysnarun kahvasta terävästi 5 kertaa tai kunnes moottori käynistyy.
6. Anna moottorin käydä 5 sekuntia.
7. Siirra rikastimen vipu EI RIKASTUSTA -asentoon.
8. Jos moottori ei ole käynnissä tai on sammunut, vedä käynnistysnarun kahvasta terävästi, kunnes moottori käynnistyy.
9. Anna moottorin käydä 15 sekuntia.

LÄMPIMÄN MOOTTORIN KÄYNNISTÄMINEN

1. Siirra rikastimen vipu EI RIKASTUSTA -asentoon.
2. Vedä käynnistysnarun kahvasta terävästi, kunnes moottori käynnistyy.

VAIKEA KÄYNNISTYS (tai liikaa rikastetun moottorin käynnistäminen)

1. Siirra rikastimen vipu EI RIKASTUSTA -asentoon.
2. Vedä sitten käynistysnarun kahvaa tervästi, jotta lika polittoaine puhdistuu moottorista. Käynistyskahvasta joudutaan mahdollisesti vetämään useita kertoja riippuen siitä, kuinka pahasti tulppa on kastunut.

MOOTTORIN SAMMTAMINEN

Sammuta moottori painamalla ON/OFF-kytkin OFF-asentoon.

KÄYTTOASENTO

Katso kuva 20.

TYÖSKENTELYN PERUSTEKNIIKAT

Leikkaasivustat heilurimaisin yhlalta alaspain suuntautuvin liikkein. Katso kuva 21.
- Pensasaitaa leikattaessa on moottorin aina oltava käännettynä pensasaidasta poispän.
- Voidaksesi työskennellä mahdollisimman tasapainoisesa asennossa pidä kone mahdollisimman lahellä kehoa.
- Varo, ettei teran kärki kosketa maahan.
- Alä kiirehdi työta, vaan etene sopivaa vauhtia, jotta kaikki oksat katkeavat tasaisesti.

Suosittelemme, etta moottoria ei käytetä 30 sekuntia pidempaan tāydellä kaasulla. Liipaisimen vapauttaminen ja moottorin palauttaminen hetkeksi joutokäyntinopeudelle (5-10 sekunniksi) riittä.

Huomaa: Pidä pensasleikkurin suorituskyk mahdollisimman hyvänä käytämällä pienintä pensaiden leikkuuseen riittaväa kaasun noeputta.

Käsikahvan säätövivulla takakahvaa voi käntä niin, etta laitetta voi käyttaa 45 ja 90 asteen asennoissa.

1. Anna moottorin palautua joutokayntinopeudelle.
2. Vedä kahvan vipua ja kännä takakahva haluttuun asentoon.
3. Vapauta kahvan vipu.

KUNNOSSAPITO

VAROITUS: Irrota aina sytytystulpan johto ja aseta johto paikkaan, jossa se ei voi osua sytytystulppaan. Nain estat vahinkokaynnistyksen asennuksen, kuljetuksen, saatjen tai korjausten aikana (kaasuttimen saatoa lukuun ottamatta).

Kaikki muut huoltotyöt kuin tassä käytöohjeessa mainitut suositellut toimenpiteet on annettava valtuutetun huoltolikkeen tehtäväksi.

TARKISTA MAHDOLLISESTI IRRONNEET KIINNITYKSET JA OSAT

• Sytytystulpan sytytyskaapeli
• Ilmansuodatin
  Kotelon ruuvit

TARKISTA VAURIOITUNEET TAI KULUNEET OSAT

Ota yhteys valtuutetuun huoltolikkeeseen vauroituneiden tai kuluneiden osien vaihtoa varten.

• ON/OFF-kytkin - Varmista, etta ON/OFF-kytkin toimii oikein siirtamalla se OFF-asentoon. Varmista, etta moottori sammuu. Kännistä se sitten uudelleen ja jatka.
• Polttoainesäiliö - Lopeta laitteen käytö, jos polttoainesäiliö on vauroitunut tai vuotaa.

TARKISTA JA PUHDISTA LAITE JA TARRAT

• Tarkista koko laite jokaisen käytön jälkeen irronneiden ja vaurioituneiden osien varalta.
• Puhdista laite ja tarrat kostealla liinalla ja miedolla puhdistusaineella.
• Pyyhi laite puhtaalla ja kuivalla liinalla.

ILMANSUODATTIMEN PUHDISTAMINEN

Likainen ilmansuodatin heikentäa moottorin suorituskyka ja lisä polttoaineenkulutusta. Puhdista se 5 käytöttunnin valein tai vië useammin, mikäli työskennelläan polyisissä olosuheissa.

Katso kuva 22.

1. Puhdista kansi ja sitä ympäröivä alue, jotta kaasuttimen kammioon ei putoa roskia, kun kansi avataan.
2. Irrota osat kuvan osoittamalla tavalla.

HUOMAA: Älä puhdista suodatinta bensiinillä tai muulla helposti sytyvällä liuottimella. Tämä voi aiheuttaa tulipalon vaaran tai tuottaa Haitallisia hóryjä.

1. Puhdistasuodatin saippualla ja vedellä.
2. Anna suodattimen kuivua.
3. Voitele suodatin muutamalla tipalla oljya. Levita oljy puristamalla suodatinta.
4. Vaihda osat.

ÄÄENVAIMENTIMEN JA KIPINÄVERKON TARKASTAMINEN

Laitteen käytön aikana äenvaimentimeen ja
kipinänsammutusverkloon kertyy nokea.

Tavallisessa kotitalouskaytossa aenenvaimennin ja
kipinansammutusverkko eivat kutenkaan vaadi huoltoa.
50 kayttotunnin jalkeen on suositeltavaa antaa valtuutetun
huoltolikkeen tarkistaa tai vaihtaa aenenvaimennin.

KAASUTTIMEN JOUTOKÄYNTINOPEUDEN SÄTÄMINEN

VAROITUS: Pidä muut henkilöt Ioitolla saatäessäjoutokäyntinopeutta. Tera liikkuu tämän toimempiteen aikana. Käytä suojavarusteita ja noudata kaikkia turvaohjeita. Käytä saatöja tehtäessä niin lyhyttä ruuvitaltaa, että katesi pysyvät käsisuojan takana ja poissa teran lahistölta. Saatöjen tekemisen jälkeen terä ei saa liikkua joutokäyntinopeudella.

Kaasutin on saadety valmiaksi tehtaalla. Kaasutinta voidaan kutenkin joutua saatamän seuraavissa tilanteissa:

• Moottori ei käy joutokäynnillä, kun kaasuvipu vapautetaan.
• Terä liikkuu joutokäyntinopeudella.

Pidä muut henkilö lotiolla saatäessäj joutokäytinopeutta. Tee saadö niin, etta laite on tasaisella alustalla, jolla ei ole pensasleikkurin terään tarttuvia roskia. Käytäjäille ja muille voi aiheutua vakavia vammoja, jos kausatinta ei saädetä asianmukaisesti. Pidä kaikki ruumiinosat poissa terän ja äanenvaimentimen lahettyviltä.

Joutokäyntoinepudens saataminen:

Anna moottorin käydä tyhjäkäynnillä. Säädä nopeutta, kunnes moottori käy ilman terän liikkumista (joutokänty liian nopea) tai sammumatta (joutokänty liian hidas).

Katso kuva 23.

• Jos käynti hidastuu tai moottori sammuu, nosta moottorin käyntinopeutta kiertämällä joutokäyntiruuvia (1) myotäpaivään.
• Pienennä moottorin nopeutta kiertämällä joutokäyntiruuvia vastapäivän (1),Jos terä liikkuu joutokäyntinopeudella.

VAROITUS: Tarkista joutokayntinopeus uudelleen jokaisen sätokerran jälkeen. Terä ei saa liikkua joutokayntinopeudella, jotta voidaan valttä käytäjäle ja muille henkilöille aiheutuvila vakavila vammoilta.

Jos tarvitset lisäapua tai olet epävarma tämän toimenpiteen suorittamisesta, ota yhteys valtuutettuun huoltolikkeeseen.

SYTYTYSTULPANVAIHTAMINEN

Vaihtamalla sytytystulpan vuosittain varmistat moottorin helpon kaynnistyksen ja paremman toiminnan.

1. Irrota sytytyskaapeli sytytystulpasta.
2. Irrota sytytystulppa sylinterinkannesta.
3. Vaihda tilalle uusi sytytystulppa. Kiristä kunnolla.
4. Asenna sytytyskaapeli takaisin.

ÄENVAIMENTIMEN JA KIPINÄVERKON TARKASTAMINEN

Äanenvaimentimeen ja kipinäverkloon keräantyy laitteen käytön aikana hiiltä, joka on poistettava, jotta palovaaralta valtytaan ja moottorin Häriöton toiminta varmistetaan.

Tavallisessa kotikaytossä äenenvaimennin ja kipinäverkko eivat vaadi huoltoa. 50 käytöttunn jälkeen on suositeltavaa antaa valtuutetun huoltoliikkeen tarkistaa tai vaihtaa äenenvaimennin.

Tyhjennä laite polttoainesuodattimen vaihtoa varten polttoaineesta antamalla sen käydä. Irrota sitten sailiön

korkki tai kiinnikekokonaisuus sailiosta. Vedä suodatin (1) ulos sailiosta ja irrota se poltoaineletkusta (2). Asenna uusi polttoainesuodatin polttoaineletkuun ja asenna osat takaisin paikoilleen.

SÄLYTYS

JOKAISEN KÄYTON JÄLKEEN

• Anna moottorin jähtiä ja kiinnitä laite paikalleen ennen varastointia tai kuljetusta.
• Varastoi laite ja poltoaine hyvin ilmastoidussa paikassa, jossa poltoainee kaasut eivat joudu kosketuksiin esimerkiki sedenlammittimien, sahkomoottoreiden tai kytkinten, tulipesien aiheuttamien kipinöiden tai avotulen kanssa.
• Säilytä laitetta niin, etta terän suojus on asennettuna.
  Sijoita laite siten, etta mikaan teräva kohta ei voi vahingossa aiheuttaa vammoja.
• Laitteen ja poltoainee varastointipaikan on oltava lasten ulottumattomissa.

VARASTOINTI

Valmistele laite varastointia varten kayttokauden paattyessa tai vahintaan 30 paivan kayttokatkoa varten. Jos laite varastoidaan pitkaksi aikaa:

• Puhdista koko laite.
• Puhdista kaikki osat ja tarkista vauriot. Vaihdata tai korjauta vaurioituneet osat valtuutetussa huoltolikkeessä.
• Pidä kaikki mutterit, pultit ja ruuvit kiristettyinä.
• Asenna teran suojus.
• Varastoi puhtaaseen ja kuivaan tilaan.

Öljyä tera seuraavasti:

• Sammuta moottori ja anna terän pysahtyä kokonaan.
• Varmista, etta ON/OFF-kytkin on OFF asennossa.
• Irrota sytytystulpan johto.
• Lisää ohut moottoriöjykerros yläihnan reunaan kuvan mukaisesti. Katso kuva 25.

POLTTOAINEJÄRJESTELMA

Tämän käytöoppaan osion KÄYTTÖ kohdassa
POLTTOAINEEN LISAÄMINEN MOOTTORIIN on viesti
TÄRKEÄÄ, joka koskee alkoholiptoainesekoitusten
käytöa moottorissa. Poltoinene stablointiaine on
hyväksytävää vahtohto polttoaineen kumikeräantymien
vähentamiseksi varastoinnin aikana. Lisä
stabilointiainen polittoainesäiliössä tai varastosäiliössä
olevaan bensiinini. Noudataina stabilointiainen
pakkauseen merkittyä sekoitusohjeita. Anna moottorin
käydä vähintään 5 minuuttia stabilointiainen lisäämisen
jalkeen.

MOOTTORI

• Irrota sytytystulppa ja kaada 1 teelusikallinen sekoitussuhteen 50:1 kaksitahtimoottorioljya (ilmajahdyteisille moottoreille tarkoitettua oljya) sytytystulpan aukoon. Levita oljy vetamalla kaynnistyshihnaa 8-10 kertaa.
• Asenna uusi sytytystulppa,jonka typpi ja lampöalue ovat suositusten mukaiset (katso osio SYTYYSTULPAN VAIHTAMINEN).
• Puhdista ilmansuodatin.
• Tarkista, onko laitteessa lóysiä ruuveja, muttereita tai pultteja. Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.
  Täytä laitteeseen seuraavan käytökauden alussa tuoretta polttoinetta, jonka bensiin ja öljyn suhde on oikea.

MUuta

• Ää säilytä bensiinä seuraavalle käytökaudelle.
  Vaihda bensiinikanisteri, jos e alkaa ruostua.

VIANMAÄRITYS

VAROITUS: Pysayta laite ja irrota sytytystulppa aina ennen seuraavien korjaustoimenpiteiden tekemistä, paitsi jos toimenpide edellyttäa laitteen käyttoa.

ONGELMA SYY KORJAUS
Moottori ei käynnisty. 1. ON/OFF-kytkin OFF-asennossa.2. Moottori tulvi.3. Polttoinesäiliö on tyhjä.4. Sytytstulppa ei anna kipinää.5. Polttoaine ei saavuta kaasutinta.6. Alhainen puristus.	1. Kaasutin kaipaa säätämistä.2. Kampiakselin tiivisteet ovat kuluneet.3. Alhainen puristus.	1. Siirrä ON/OFF-kytkin ON-asentoon.2. Katso osion KÄYTTÖ kohta KÄYNNISTYSONGELMAT.3. Täytä säätö polttoaineseoksella.4. Asenna uusi sytytstulppa.5. Tarkista, onko polttoainesuodatin likainen ja vaihda tarvittaessa.Tarkista, onko polttoaineletku taitunut tai haljennut ja korjaa tai vaihda se.6. Ota yhteys valtuutettuun huoltolikkeseen.
Moottori ei käy joutokäynillä asianmukaisesti.	1. Kaasutin kaipaa säätämistä.2. Kampiakselin tiivisteet ovat kuluneet.3. Alhainen puristus.	1. Katso osion HUOLTO kohta KAASUTTIMEN JOUTOKÄYNTINOPEUDEN SÄTÄMINEN.2. Ota yhteys valtuutettuun huoltolikkeseen.3. Ota yhteys valtuutettuun huoltolikkeseen.
Moottori ei kihdytä, on tehoton tai sammuu kuormitettuna.	1. Ilmansuodatin on likainen.2. Sytytstulppa on likainen.3. Kaasutin kaipaa säätämistä.4. Äänenvaimentinen poistoverkloon on kertynyt nookea.5. Alhainen puristus.	1. Puhdista tai vaihda ilmansuodatin.2. Puhdista tai vaihda tulppa ja säädä sen kärkiväli uudulleen.3. Ota yhteys valtuutettuun huoltolikkeseen.4. Ota yhteys valtuutettuun huoltolikkeseen.5. Ota yhteys valtuutettuun huoltolikkeseen.
Moottori savuttaa liikaa. 1. Rikastin	on osittain käytössä.2. Virheellinen polttoaineseos.3. Ilmansuodatin on likainen.4. Kaasutin kaipaa säätämistä.	1. Säädä rikastinta.2. Tyhjennä polttoainesäiliö ja täytä oikealla polttoaineseoksella.3. Puhdista tai vaihda ilmansuodatin.4. Ota yhteys valtuutettuun huoltolikkeseen.
Moottori kuumenee käydessään. 1.	Virheellinen polttoaineseos.2. Virheellinen sytytstulppa.3. Kaasutin kaipaa säätämistä.4. Äänenvaimentinen poistoverkloon on kertynyt nookea.	1. Katso osion KÄYTTÖ kohta POLTTOAINEN LISAÄÄMINEN MOOTTORIIN.2. Vaihda tilalle oikea sytytstulppa.3. Ota yhteys valtuutettuun huoltolikkeseen.4. Ota yhteys valtuutettuun huoltolikkeseen.

TEKNISET TIEDOT

	HT 5622 (GHT23DPR)
Moottori
Sylinterilavuus, cm3	22.7
Joutokäntynopeus, r/min 2 300-3 400
ISO 7293-standardin mukainen enimmäisteho, kW 0,65
Moottorin enimmäisnopeus, min-1	9 000-9 700
Katalysaattoriäenvaimennin Kyllä
Kierrosluvun mukaan säätvää sytytjsjärestelmä Kyllä
Sytytjsjärestelmä
Sytytystulppa NGK CMR6A
Kärkiväli, mm 0,5
Poltoaine-/voitelujärestelmä
Poltoainesäiliön tilavuus, litraa 0,5
Paino
Paino ilman poltoainetta, kg 5,0
Melupästäöt (katso huomautus 1)
Äänitehotaso, mitattu dB(A) 108
Äänentehotaso, taattu LWA dB(A) 1	14
Äänitasot (katso huomautus 2)
Ekvivalentti änenpainetaso käytäjän korvan tasalla mitattuna standardien EN ISO 10517 mukaan, dB(A)	98
Tärinatasot (katso huomautus 3)
Kahvojen vastaavat tärinatasot (aHV,eq) mitattuna standardin EN ISO 10517 mukaan, m/s2
Etu-/takakahvat 3,9/7,4
Terät
Tyyppi Kaksipuolinen
Pituus, mm 559
Veitsiterän nopeus, leikkuu/min 2195-2365

Huom. 1: Melupäästö ympäristöön äenentehona (L_WA) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Koneen ilmoitettu äenentehotos on mitatu käyttaen alkuperäista terälaitetta, joka antaa suurimman äenentehotason. Taatun ja mitatun äänitehon erona on se, etta taattu äniteho sisältaa myos mitatun tuloksen Hajonnan ja vaihtelun saman mallin eri koneiden valillä direktiivin 2000/14/EY mukaisesti.
Huom. 2: Ilmoitetuilla tiedoilla vastaavasta koneen aenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 dB(A).
Huom. 3: Ilmoitetuilla tiedoilla vastaavasta tärinatasosta typpilinen tilastollinen hajonta (vakiopoikkeama) on 1m / s^2

EU:N VAATIMUSTENMUKAIUSUUSVAKUUTUS

HUSQVARNA AB, SE-561 82 Huskvarna, RUOTSI, vakuuttaa taten, etta oheinen tuote:

Kuvaus	Bensiinikëyttöinen pensasleikkuri
Tuotemerkki McCulloch
	GHT23DPR, edustaa mallia HT 5622
	Sarjanumero 2017 alkaen

vastaa taysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Direktiivi/asetus Kuvaus
2006/42/EY Konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EY Melupäastödrektiivi

Asiassa sovelletaan seuraavia yhdenmukaistetuja standardeja ja/tai teknisia märäyksia: EN ISO 12100, EN ISO 11806-1, CISPR 12, ISO 14982.

Ilmoitetut meluarvot on annettu direktiivin 2000/14/ EY liitteen V mukaisesti tämän kayttöhjekirjan teknisissä tiedoissa sekä allekirjoitetussa EY:n vaatimustemmukaisuusvakuutukssessa.

TUV Rheinland N.A. on suorittanut Husqvarna AB:llevapaaehtoisen typpitarkastuksen ja tuottanut nain Euroopan parlamentin ja neuvoston konedirektiivn 2006/42/EY mukaisen tertifi kaatin.

Allekirjoitetussa EY:n

vaatimustenmukaisuusvakuutukssessa ilmoitettu
sertifi kaatti patee kaikkin valmistuspaikkoihin ja -maihin
tuotteessa ilmoitettujen tietojen mukaisesti.

Oheinen bensiinikayttoinen pensasleikkuri on tarkistetun.
malkikappaleen mukainen.

INTRODUÇÃO

MANUAL DO UTILIZADOR
