Produkta veids	Frēzmašīna / Daudzfunkciju rokas frēze
Zīmols	Bosch
Modelis	GOF 1600 CE
Nominālā patērētā jauda	1600 W
Tukšgaitas griešanās ātrums	10 000 - 25 000 apgr./min
Ātruma priekšiestatīšana	Jā (ritenis 15, pozīcijas 1-6)
Pastāvīgā elektronika	Jā, uztur ātrumu zem slodzes
Mīksta iedarbināšana	Jā, ierobežo griezes momentu iedarbināšanā
Instrumenta turētājs	Sējējspīle 8 - 12 mm (1/2")
Nīdes gājiens (iegremdēšanas vienība)	76 mm
Svars (iegremdēšanas vienība)	5,8 kg (saskaņā ar EPTA 01/2003)
Svars (kopēšanas vienība)	4,3 kg (saskaņā ar EPTA 01/2003)
Barošana	Tīkla, 230 V maiņstrāva
Aizsardzības klase	II (dubultā izolācija)

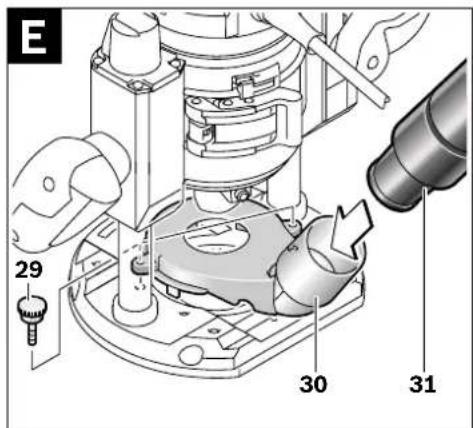

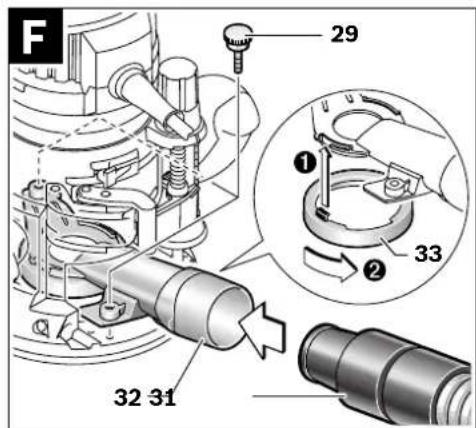

Savienojums putekļu sūkšanai	Jā, šļūtenei Ø 35 mm
Skārienlīmenis	86 dB(A)
Skaņas jaudas līmenis	97 dB(A)
Vibrācijas (frēzēšana ar kopēšanas vienību)	6,0 m/s² (nenoteiktība K=1,5 m/s²)
Vibrācijas (frēzēšana ar iegremdēšanas vienību)	5,5 m/s² (nenoteiktība K=1,5 m/s²)
Atbilstoša lietošana	Koksne, plastmasas, krāsainie metāli (ar samazinātiem ātrumiem)
Apkope	Tīrīt ventilācijas atveres, lietot putekļu sūcēju, izpūst ar saspiestu gaisu
Rezerves daļas un remontējamība	Remonts veicams Bosch pilnvarotā servisā; rezerves daļas ar preces kodu (10 cipari)
Piegādes saturs	Motors, iegremdēšanas vienība, kopēšanas vienība, sējējspīle, plakana atslēga, paralēlā atdura, frēzēšanas kompass, adapteri utt.
Garantija	Ražotāja garantija (nav norādīts pamācībā)

Bieži uzdotie jautājumi - GOF 1600 CE BOSCH

Kā uzstādīt frēzēšanas instrumentu motorā?

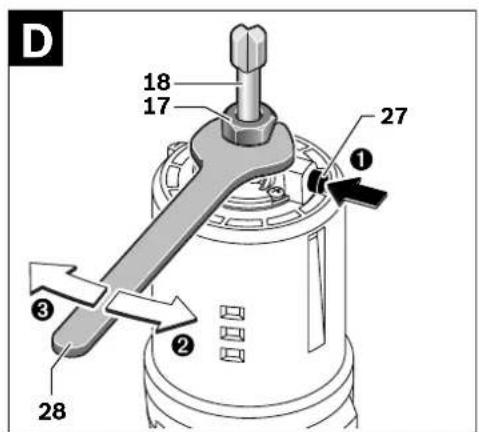

Nospiediet vārpstas bloķēšanas pogu 27, atskrūvējiet savienotājuzgriezni 17 ar atslēgu 28, iespraudiet frēzes kātu vismaz 20 mm garumā sējējspīlē, pēc tam pievelciet savienotājuzgriezni. Atlaidiet vārpstas bloķēšanu. Valkājiet aizsargcimdus.

Kā noregulēt frēzēšanas dziļumu uz iegremdēšanas vienības?

Novietojiet iekārtu uz sagataves, atskrūvējiet rievoto skrūvi 16, nolaidiet instrumentu līdz tas pieskaras virsmai, nostipriniet dziļuma atduri 11 uz vēlamās dalījuma un pievelciet. Izmantojiet precīzo regulēšanu 5 smalkiem pielāgojumiem (1 apgrieziens = 1,5 mm).

Vai es varu apstrādāt metālu ar šo rokas frēzi?

Jā, ar samazinātu griešanās ātrumu un piemērotām frēzēm krāsainajiem metāliem. Izvēlieties zemu ritenīša 15 pozīciju (piem., 1-2) un izmantojiet karbīda instrumentus.

Kā lietot kopēšanas gredzenu?

Uzstādiet adapteri 50 uz pamatplāksnes, ievietojiet kopēšanas gredzenu 53 no apakšas, nofiksējot izciļņus. Izvēlieties frēzi, kuras diametrs ir mazāks par gredzenu. Vadiet iekārtu gar šablonu, pieliekot sānu spiedienu.

Kāda ir drošības procedūra pirms instrumenta maiņas?

Vienmēr atvienojiet kontaktdakšu no barošanas avota. Nospiediet vārpstas bloķēšanas pogu 27 tikai pēc pilnīgas apstāšanās. Valkājiet cimdus. Nepievelciet savienotājuzgriezni bez uzstādīta frēzēšanas instrumenta, jo tas sabojās sējējspīli.

Kā veikt iekārtas apkopi, lai nodrošinātu ilgu kalpošanas laiku?

Regulāri tīriet ventilācijas atveres ar saspiestu gaisu. Putekļainā vidē izmantojiet putekļu sūcēju. Pēc ilgstoša darba ar zemu ātrumu ļaujiet iekārtai darboties tukšgaitā ar maksimālo ātrumu 3 minūtes, lai atdzesētu.

Kā noregulēt paralēlo atduri?

Ievietojiet stieņus 36 pamatplāksnē un pievelciet ar spārnu skrūvēm 41. Regulējiet garumu ar skrūvēm 37 un 38. Izmantojiet pogu 39 smalkai regulēšanai (1 apgrieziens = 2,0 mm). Atdure 40 ļauj mainīt darba virsmu.

Kādu frēzēšanas virzienu izmantot?

Vienmēr frēzējiet pretēji instrumenta griešanās virzienam (pretējie frēzēšana). Frēzējot tajā pašā virzienā, iekārta var tikt izrauta no rokām. Virziet ar vienmērīgu padevi.

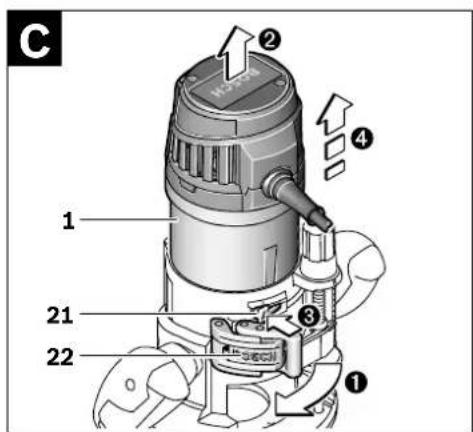

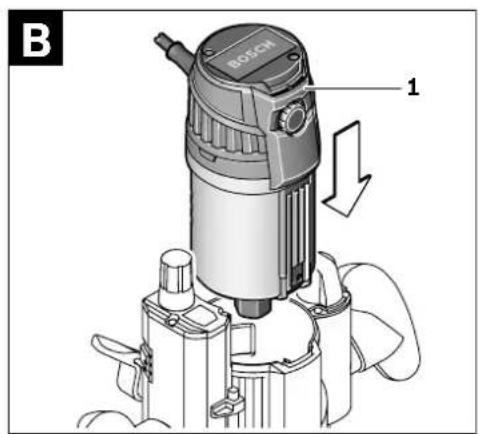

Kā uzstādīt motoru kopēšanas vienībā?

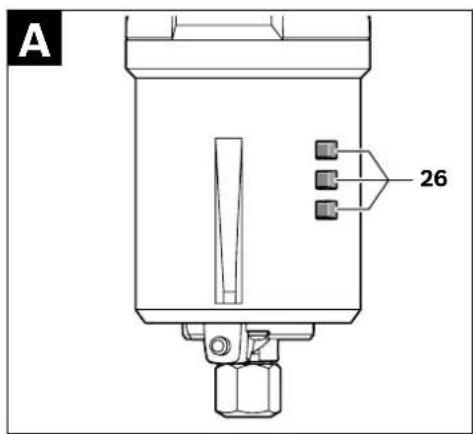

Atveriet saspīlēšanas sviru 22, bīdiet motoru līdz galam. Nospiediet sviru 25 un noregulējiet motoru vienā no 3 iegriezumiem 26, lai aptuveni ieprecizētu dziļumu. Aizveriet sviru 22.

Kur atrast rezerves daļas un pēcpārdošanas servisu?

Apmeklējiet www.bosch-pt.com, lai skatītu sprādzienveida skatus. Francijā zvaniet pa tālruni 0811360122 (vietējā zvana izmaksas) vai sazinieties pa e-pastu [e-mail]. Norādiet preces 10 ciparu kodu.

LIETOŠANAS INSTRUKCIJA GOF 1600 CE BOSCH

Instrukcijas oriģinālvaloda

Oriģinālā instrukcija

6

8

10 | Deutsch

Deutsch

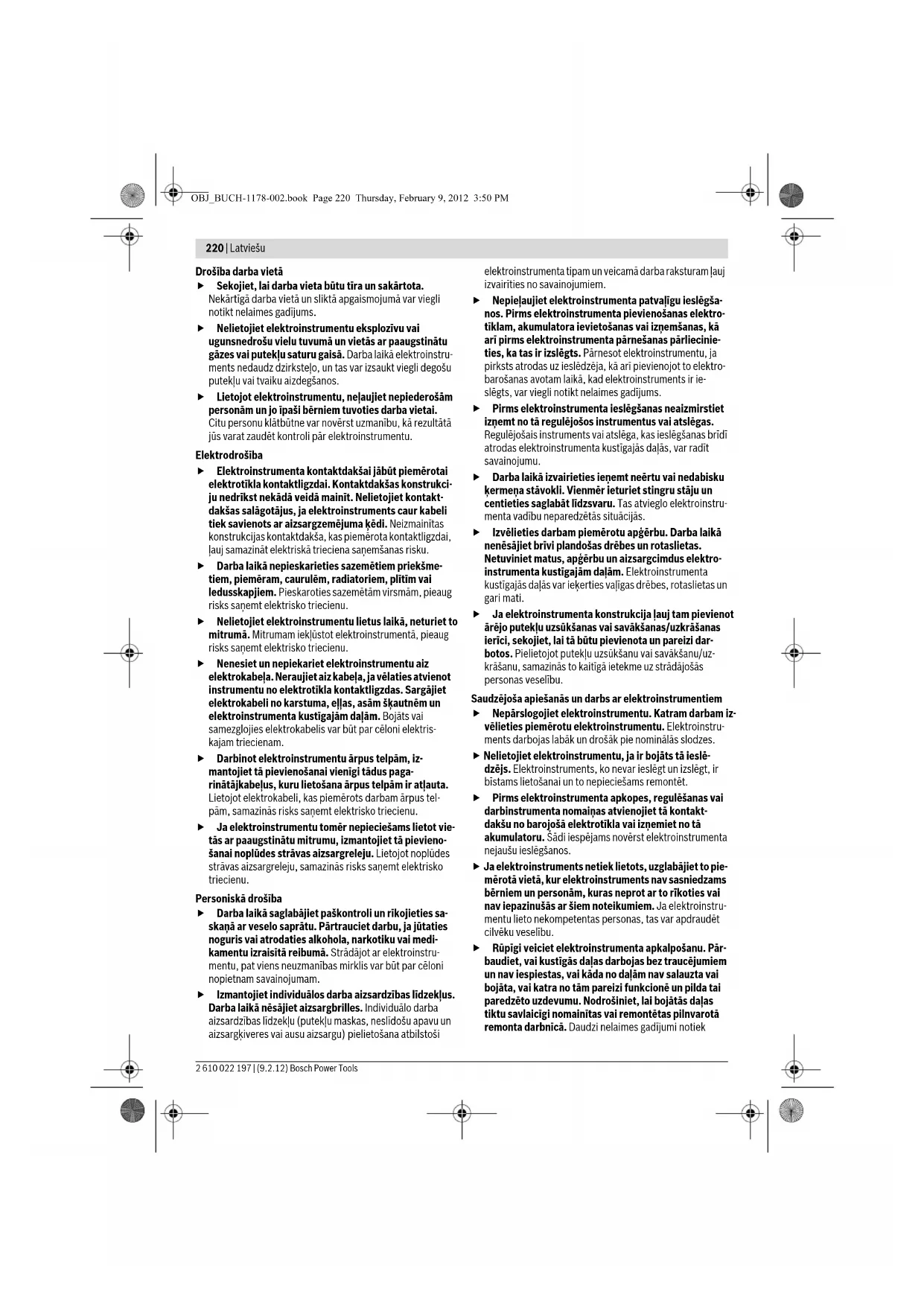

Drošības norādījumi

elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem.

Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnēsāšanas pārliecinieties, ka tas ir izslēgts. Pārnēsājot elektroinstrumentu, ja pirksti atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr turiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētās situācijās. Izvēlieties darbam piemērotu apģērbu. Darba laikā nēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un aizsargcimdus elektroinstrumenta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var iekerties vaļīgas drēbes, rotaslietas un gari mati. Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

Saudzējoša apiešanās un darbs ar elektroinstrumentiem

• Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek

Latviešu 221

tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

Savlaicīgi notīriet un uzasiniet griezējdarbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas aprīkoti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šīs instrukcijas norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem tie ir paredzēti ražotājfirmai, ir bīstama un var novest pie neparedzamām sekām.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi frēzēm

Turiet elektroinstrumentu vienīgi aiz izolētajām virsmām, jo frēze var skart paša instrumenta elektrības kabeli. Darbinstrumentam skarot spriegumnesošus vadus, spriegums var nonākt uz instrumenta metāla daļām un kļūt par cēloni elektriskajam triecienam. Ar skrūvspīli vai citu stiprinājuma ierīču palīdzību stingri nostipriniet apstrādājamo priekšmetu uz stabila pamata. Ja apstrādājamais priekšmets tiek turēts ar roku vai piespiests ar ķermeni, tas nav stabils un darba gaitā var pārvietoties, kā rezultātā var tikt zaudēta kontrole pār elektroinstrumentu. Darbinstrumenta pieļaujamajam griešanas ātrumam jābūt ne mazākam par maksimālo griešanas ātrumu, kas norādīts elektroinstrumenta tehniskajos parametros. Piederumi, kas rotē ātrāk par pieļaujamo ātrumu, var salūzt. Frēzēšanas darbinstrumenta vai cita piederuma kāta diametram precīzi jāatbilst darbinstrumenta stiprinājuma ierīces (spīļpatveres) izmēriem. Darbinstrumenti, kas precīzi neatbilst stiprinājuma ierīces izmēriem, nevienmērīgi rotē, ļoti stipri vibrē un var izraisīt kontroles zaudēšanu pār instrumentu. Pieslēdziet darbinstrumentu pie apstrādājamā priekšmeta tikai pēc elektroinstrumenta ieslēgšanas. Tas ļaus izvairīties no atsitiena, kas var notikt, darbinstrumentam iestrēgstot apstrādājamajā priekšmetā. Netuviniet rokas frēzēšanas vietai un frēzēšanas darbinstrumentam. Turiet brīvo roku uz papildroktura vai uz dzinēja korpusa. Abām rokām atrodoties uz frēzes korpusa, tās var savainot rotējošais frēzēšanas darbinstruments. Neapstrādājiet materiālus, kas satur metāla objektus, naglas vai skrūves. Saduroties ar šādiem priekšmetiem, frēzēšanas darbinstruments var tikt bojāts, izraisot paaugstinātu vibrāciju.

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālās līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskarsme ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu. Nelietojiet neasas vai bojātas frēzes. Neasas vai bojātas frēzes rada paaugstinātu berzi, viegli iestrēgst frēzējumā un pazemina frēzēšanas efektivitāti. Darba laikā stingri turiet elektroinstrumentu ar abām rokām un centieties ieņemt drošu stāju. Elektroinstrumentu ir drošāk vadīt ar abām rokām. Nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīļu vai stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas pilnīgi apstājas. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu par elektroinstrumentu.

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

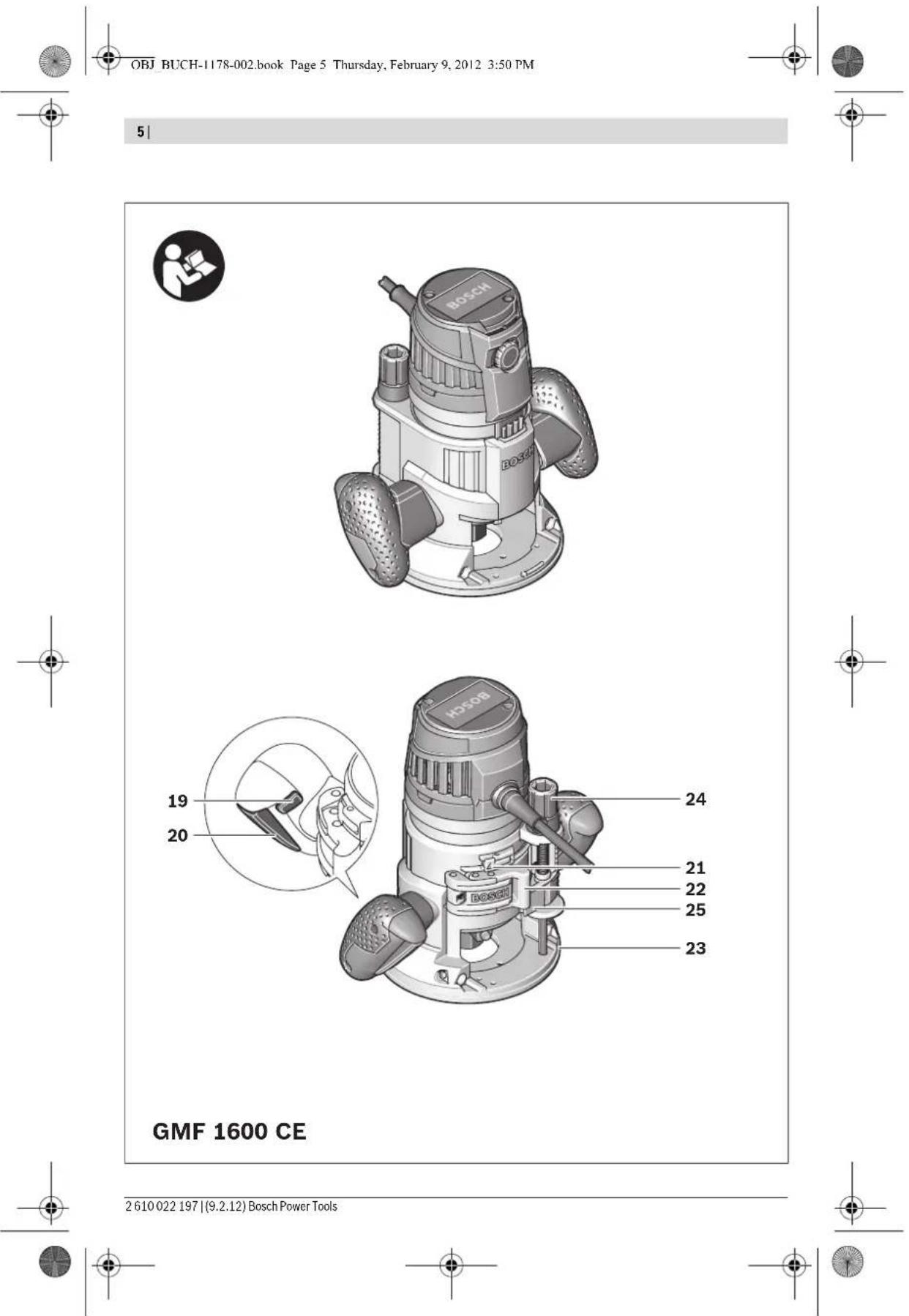

Lūdzu atveriet atlokamo lappusi ar elektroinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr teik lasīta lietošanas pamācība.

Pielietojums

Instruments ir paredzēts koka, plastmasas un vieglo celtniecības materiālu frēzēšanai, veicot malu apdari un veidojot grope, profilus un iegarenus atverumus, kā arī šablonfrēzēšanai, apstrādes laikā noturot pamatni saskarē ar apstrādājamā priekšmeta virsmu. Darbinot instrumentu ar samazinātu ātrumu un izmantojot piemērotus darbinstrumentus, to var lietot arī krāsaino metālu apstrādei.

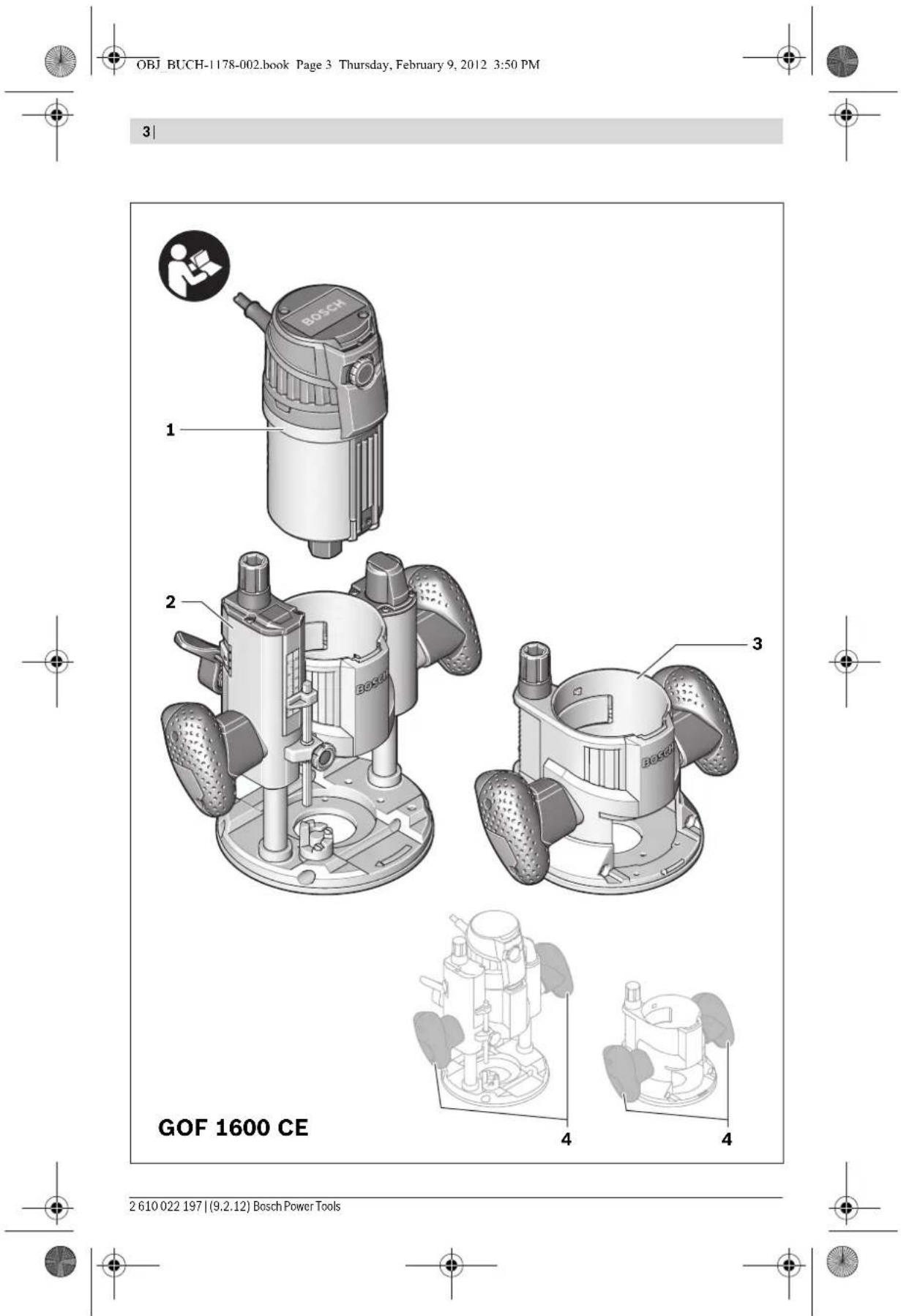

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

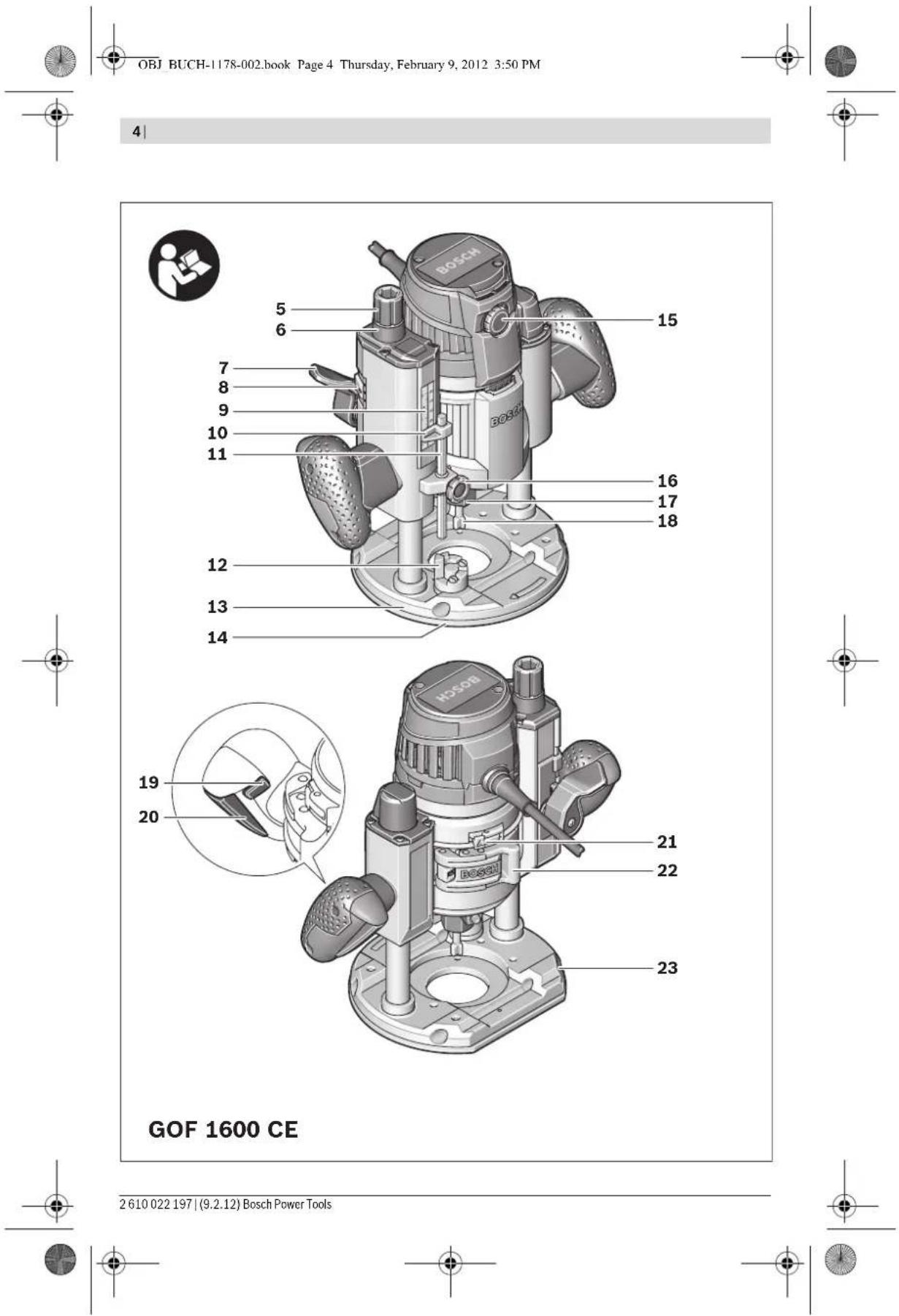

1 Dzinēja mezgls 2 Iegremdēšanas mezgls 3 Kopēšanas mezgls 4 Rokturis (ar izolētu noturvirsmu) 5 Rokturis frēzēšanas dziļuma precīzai iestādīšanai (iegremdēšanas mezglam) 6 Skala frēzēšanas dziļuma precīzai iestādīšanai 7 Iegremdēšanas mezgla fiksējošā svira

8 Marķējuma atzīme precīzai iestādīšanai 9 Skala frēzēšanas dziļuma iestādīšanai (iegremdēšanas mezglam) 10 Bīdnis ar marķējuma atzīmi (iegremdēšanas mezglam) 11 Atdurstenis (iegremdēšanas mezglam) 12 Pagriežama pakāpju atdure 13 Pamatne 14 Slīdplāksne 15 Pirkstratss griešanās ātruma priekšiestādīšanai 16 Dziļuma ierobežotājrievskrūve (iegremdēšanas mezglam) 17 Spīļaptveres virsuzgrieznis 18 Frēzējandinstruments 19 Taustiņš slēdža fiksēšanai 20 Slēdzis 21 Fiksatora taustiņš dzinējmezgla izņemšanai 22 Iegremdēšanas vai kopēšanas mezgla stiprinošā svira 23 Paralēlās vadotnes vadstieņu stiprinājums 24 Rokturis frēzēšanas dziļuma precīzai iestādīšanai (kopēšanas mezglam) 25 Fiksējošā svira frēzēšanas dziļuma aptuvenai iestādīšanai (kopēšanas mezglam) 26 Atverumi kopēšanas mezgla korpusa frēzēšanas dziļuma aptuvenai iestādīšanai 27 Taustiņš darbvārpstas fiksēšanai 28 Vālejtipa uzgriežņu atslēga, platums 24 mm 29 Rievskrūve uzšūkšanas adaptera stiprināšanai (2x) 30 Uzšūkšanas adapteris (iegremdēšanas mezglam) 31 Uzšūkšanas šļūtene (Ø 35 mm) 32 Uzšūkšanas adapteris (kopēšanas mezglam) 33 Starpgredzens uzšūkšanas adapterim (kopēšanas mezglam) 34 Skala frēzēšanas dziļuma iestādīšanai (kopēšanas mezglam) 35 Paralēlā vadotne

36 Paralēlās vadotnes vadstienis (2x) 37 Sparnskrūve paralēlās vadotnes precīzai iestādīšanai (2x)* 38 Sparnskrūve paralēlās vadotnes aptuvenai iestādīšanai (2x) 39 Rokturis paralēlās vadotnes precīzai iestādīšanai 40 Regulējamā atdurplāksne paralēlajai vadotnei 41 Sparnskrūve paralēlās vadotnes vadstieņu stiprināšanai (2x) 42 Frēzēšanas cirkulis/vadotnes sliedes adapteris 43 Frēzēšanas cirkuļa rokturis 44 Sparnskrūve frēzēšanas cirkuļa aptuvenai iestādīšanai (2x) 45 Sparnskrūve frēzēšanas cirkuļa precīzai iestādīšanai (1x) 46 Rokturis frēzēšanas cirkuļa precīzai iestādīšanai 47 Frēzēšanas cirkuļa centrējošā skrūve 48 Distancplāksne (ietilpst frēzēšanas cirkuļa komplektā) 49 Vadotnes sliede 50 Kopējošās vadotnes adapteris ar SDS stiprinājumu 51 Stiprinošā skrūve kopējošās vadotnes adapterim (2x) 52 Stiprinošā svira kopējošās vadotnes adapterim 53 Kopējošā vadotne 54 Stiprinošā skrūve slīdplāksnei 55 Centrējošais stienis 56 Stiprinošās skrūves kopēšanas mezglam 57 Speciālā sešstūra stieņatslēga frēzēšanas dziļuma precīzai iestādīšanai (kopēšanas mezglam) 58 Rokturis ar pagarināto kātu frēzēšanas dziļuma precīzai iestādīšanai (kopēšanas mezglam) 59 Uzšūkšanas pārsegs malu apstrādei 60 Stiprinošā skrūve uzšūkšanas pārsegam Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Daudzfunckiju freze GOF 1600 CE GMF 1600 CE
Izstradājuma numurs		3601 F24 0.. 3601 F24 0..
Nominālā patērējamā jauda	W	1	6
Griësānās ātrums vai kustūbī biežums	min.1	10000 - 25000	10000 - 25000
Griësānās ātruma prieksiestādīsana		●	●
Elektroniskais gaitas stabilizators		●	●
Savienotājs putekū uzšūkšanai		●	●
Darbinstrumenta turetājs	mm	8 - 12	8 - 12
	collas	½ - ½	½ - ½
Frezes vertikālais gājiens (iegremdešanas mezglam)	mm 76 76
Svars atbilstoši EPTA-Procedure 01/2003
- ar iegremdešanas mezglu	kg	-	4,3
- ar kopēsanas mezglu	kg	5,8	5,8
Elektroaizardszibas klase		½/II /II	½
Śadi parametri tink nudrošinati pie nomināle elektrboarošanas sprieguma [U] 230 V. lekartām, kas paredžetas citam spriegumam vai ir modificétas atbilsto s国道ajem standartiem, šte parametri var atskirties.

2610022 197|9.2.12 Bosch Power Tools

Latviešu 223

Tehniskā lieta (2006/42/EK) no:

Robert Bosch GmbH, PT/ETM9

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

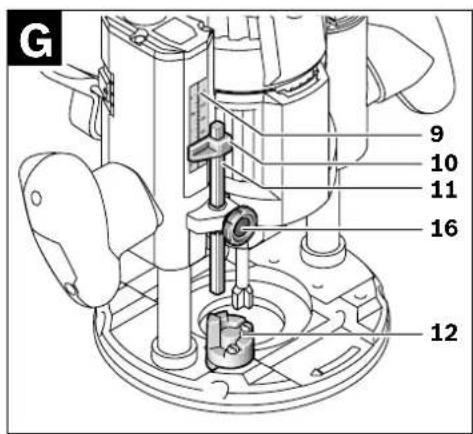

Frēzēšanas dziļuma iestādīšana iegremdēšanas mezglam (attēls G)

Lai aptuveni iestādītu frēzēšanas dziļumu, rīkojieties šādi.

• Novietojiet elektroinstrumentu ar tajā iestiprinātu frēzēšanas darbinstrumentu uz apstrādājamā priekšmeta virsmas.
• Pagrieziet frēzēšanas dziļuma precīzās iestādīšanas skalu 6 pret iedaļu "0".
• Pagrieziet pakāpju atduri 12 stāvoklī, kas atbilst zemākajam līmenim; atdure fiksējas šajā stāvoklī ar skaidri sadzirdamu klikšķi.
• Atskrūvējiet dziļuma ierobežotāja rievskrūvi 16 tā, lai dziļuma ierobežotājs 11 varētu brīvi kustēties. Nospiediet iegremdēšanas mezgla fiksējošo sviru 7 un lēni pārvietojiet virsfrēzi lejup, līdz frēzēšanas

darbinstruments 18 pieskaras apstrādājamā priekšmeta virsmai. Atlaidiet fiksējošo sviru 7, ļaujot virsfrēzei fiksēties šajā stāvoklī.

• Pārvietojiet dziļuma ierobežotāju 11 lejup, līdz tas pieskaras pagriežamajai pakāpju atdurei 12. Pārvietojiet bīdni 10 tā, lai tā atzīme atrastos pret frēzēšanas dziļuma skalas 9 iedaļu "0".
• Pārvietojiet dziļuma ierobežotāju 11 stāvoklī, kas atbilst vēlamajam frēzēšanas dziļumam, un stingri pieskrūvējiet dziļuma ierobežotāja rievskrūvi 16. Sekojiet, lai bīdnis ar marķējuma atzīmi 10 vairs netiktu pārvietots. Nospiediet iegremdēšanas mezgla fiksējošo sviru 7 un pārvietojiet virsfrēzi augšējā stāvoklī.

Iestādītais frēzēšanas dziļums tiks sasniegts, dziļuma ierobežotājam 11 pieskaroties pagriežamajai pakāpju atdurei 12.

Ja frēzēšanas dziļums ir liels, frēzēšanas operāciju ieteicams veikt vairākos etapos, katrā no tiem noņemot tikai daļu materiāla. Izmantojot pagriežamo pakāpju atduri 12, frēzēšanas operāciju var ērti sadalīt un veikt vairākos etapos. Šim nolūkam iestādiet vēlamo frēzēšanas dziļumu attiecībā pret pakāpju atdures zemāko līmeni un tad uzsāciet apstrādi, pagriežot atduri stāvoklī, kas atbilst augstākajam līmenim. Dziļuma starpība starp atdures blakus līmeņiem ir aptuveni 3,2 mm.

Frēzēšanas dziļuma iestādījumu var precizēt pēc iegūtajiem kontrolfrēzējuma rezultātiem, griežot precīzās iestādīšanas rokturi 5. Lai palielinātu frēzēšanas dziļumu, grieziet rokturi pulksteņa rādītāju kustības virzienā, bet, lai samazinātu frēzēšanas dziļumu, grieziet to pretēji pulksteņa rādītāju kustības virzienam. Frēzēšanas dziļuma izmaiņu var noteikt pēc skalas 6. Viens roktura apgrieziens atbilst frēzēšanas dziļuma izmaiņai par 1,5 mm, bet viena iedaļa uz skalas 6 augšējās malas atbilst dziļuma izmaiņai par 0,1 mm. Maksimālā frēzēšanas dziļuma izmaiņa, ko var panākt ar roktura palīdzību, ir ±16 mm.

Piemērs. Vēlamajam frēzēšanas dziļumam jābūt 10,0 mm, bet kontrolfrēzējums rāda, ka tā patiesā vērtība ir 9,6 mm.

Nospiediet iegremdēšanas mezgla fiksējošo sviru 7 un pārvietojiet virsfrēzi augšējā stāvoklī. - Pagrieziet rokturi 5 pulksteņa rādītāju kustības virzienā par 0,4 mm / 4 iedaļām (starpība starp vēlamo un patieso frēzēšanas dziļuma vērtību). - Pārbaudiet frēzēšanas dziļuma iestādīšanas pareizību, atkārtoti veicot kontrolfrēzējumu.

Veicot frēzēšanas dziļuma precīzo iestādīšanu, sekojiet, lai iegremdēšanas mezgla augšējā virsmā izveidotā marķējuma atzīme 8 atrastos pret vidējo no reljefajām līnijām. Tā tiek nodrošināts vienāds frēzēšanas dziļuma precīzās regulēšanas diapazons abos virzienos.

Ja iegremdēšanas mezgls 2 atrodas apakšējā stāvoklī, kas atbilst maksimālajam frēzēšanas dziļumam, tad vēl lielāku frēzēšanas dziļumu nevar sasniegt ar precīzās iestādīšanas elementu palīdzību, jo maksimālais precīzās regulēšanas diapazons jau ir izsmelts.

Frēzēšanas dziļuma precīzā iestādīšana nav iespējama arī tad, ja dziļuma ierobežotājs 11 piespiežas pagriežamajai pakāpju veida atdurei 12.

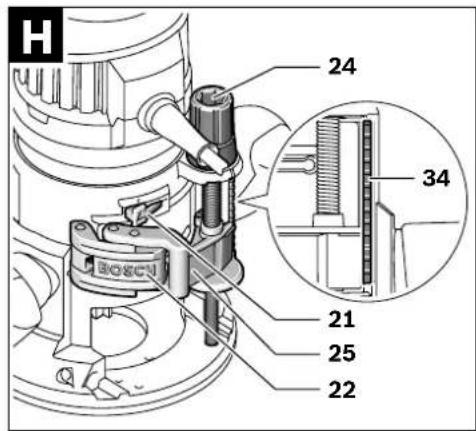

Frēzēšanas dziļuma iestādīšana kopēšanas mezglam (attēls H)

Lai iestādītu frēzēšanas dziļumu, rīkojieties šādi. Nospiediet kopēšanas mezglu fiksējošo sviru 22. Var iestādīt 3 aptuvenas frēzēšanas dziļuma vērtības. Šim nolūkam nospiediet fiksējošo sviru 25 un pārbīdiet dzinēja mezglu 1 kopēšanas mezgla 3 augšup vai lejup, līdz tas pie nospiestas fiksējošās sviras 25 fiksējas vienā no 3 atverumiem 26. Attālums starp diviem blakus esošiem atverumiem ir 12,7 mm (0,5"). - Frēzēšanas dziļuma precīzai iestādīšanai kalpo rokturis 24; griežot pulksteņa rādītāja kustības virzienā, frēzēšanas dziļums palielinās, bet, griežot šo rokturi pretēji pulksteņa rādītāja kustības virzienam, frēzēšanas dziļums samazinās. Frēzēšanas darbinstrumenta vertikālais pārvietojums ir nolasāms uz roktura 24 skalas collās un milimetros. Maksimālais regulēšanas diapazons ir 41 mm. Frēzēšanas dziļuma skala 34 kalpo papildu orientācijai.

Piemērs. Vēlamajam frēzēšanas dziļumam jābūt 10,0 mm, bet kontroļfrēzējums rāda, ka tā patiesā vērtība ir 9,5 mm.

- Pagrieziet roktura 24 skalu tā, lai marķiera atzīme atrastos pret iedaļu 0,0, nepagriežot pašu rokturi 24. Tad pagrieziet rokturi 24 pulksteņa rādītāja kustības virzienā, līdz marķiera atzīme nonāk pret iedaļu 0,5. - Pārbaudiet frēzēšanas dziļuma iestādīšanas pareizību, atkārtoti veicot kontroļfrēzējumu.

Norādījumi darbam

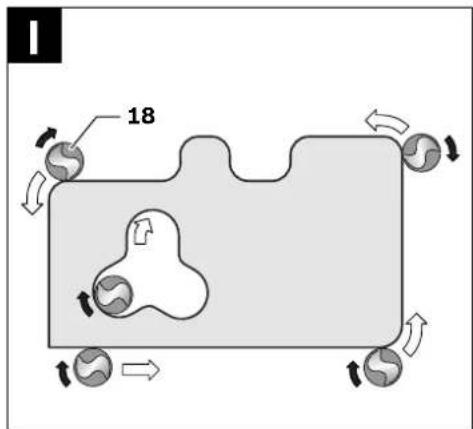

Frēzēšanas virziens un operācijas gaita (attēls I)

Frēzēšanas laikā instruments vienmēr jāpārvieto pret frēzēšanas darbinstrumenta 18 griezējšķautņu pārvietošanās virzienu (pretējais virziens). Veicot frēzēšanu griezējšķautņu pārvietošanās virzienā (vienāds virziens), elektroinstruments var tikt izrauts no rokām.

Lietojot iegremdēšanas mezglu 2, rīkojieties šādi.

• Iestādiet vēlamo frēzēšanas dziļumu, kā norādīts sadaļā "Frēzēšanas dziļuma iestādīšana".
• Novietojiet elektroinstrumentu ar tajā iestiprinātu frēzēšanas darbinstrumentu uz apstrādājamā priekšmeta virsmas un ieslēdziet instrumentu.
• Nospiediet iegremdēšanas mezglu fiksējošo sviru 7 un lēni pārvietojiet virsfrēzi lejup, līdz tiek sasniegts iestādītais frēzēšanas dziļums. Atlaidiet fiksējošo sviru 7, ļaujot virsfrēzei fiksēties šajā dziļumā.
• Veiciet frēzēšanu, vienmērīgi pārvietojot instrumentu.
• Frēzēšanas operācijas beigās no jauna pārvietojiet virsfrēzi augšējā stāvoklī.
• Izslēdziet elektroinstrumentu.

Lietojot kopēšanas mezglu 3, rīkojieties šādi.

Piezīme. Sekojiet, lai frēzēšanas darbinstruments 18 kopēšanas mezgla 3 lietošanas laikā vienmēr izietu cauri pamatnei 13. Nesabojājiet šablonu un apstrādājamo priekšmetu. - Iestatiet vēlamo frēzēšanas dziļumu, kā norādīts sadaļā Frēzēšanas dziļuma iestatīšana.

• Ieslēdziet elektroinstrumentu un pārvietojiet uz apstrādes vietu.
• Veiciet frēzēšanu, vienmērīgi pārvietojot instrumentu.
• Izslēdziet elektroinstrumentu. Nenovietojiet elektroinstrumentu uz kāda priekšmeta virsmas, līdz frēzēšanas darbinstruments nav pārtraucis griezties.

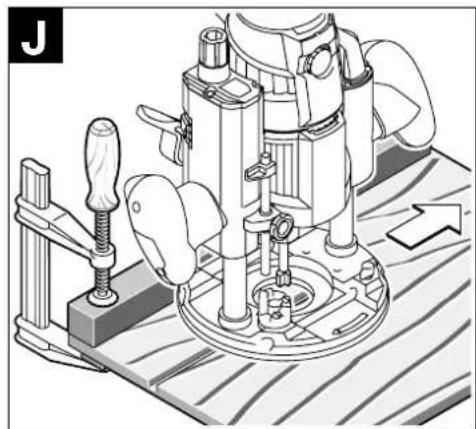

Frēzēšana ar palīgvadotni (attēls J)

Apstrādājot garus priekšmetus, piemēram, iefrēzējot tajos rievas, uz apstrādājamā priekšmeta kā palīgvadotni var nostiprināt piemērotu dēli vai līsti un virzīt daudzfunkciju frēzi gar šo palīgvadotni. Izmantojot frēzēšanai iegremdēšanas mezglu 2, pārvietojiet gar palīgvadotni slīdplāksnes taisno daļu.

Malu vai formu frēzēšana

Veicot malu vai formu frēzēšanu bez paralēlās vadotnes, jāizmanto frēzēšanas darbinstrumenti, kas aprīkoti ar atdures elementu vadotnes izciļņa vai gultņa veidā.

Pietuviniet ieslēgtu elektroinstrumentu apstrādājamā priekšmeta malai, līdz tai pieskaras frēzēšanas darbinstrumenta vadotnes izciļņis vai gultnis. Turot elektroinstrumentu ar abām rokām, virziet to gar apstrādājamā priekšmeta malu. Sekojiet, lai instrumenta pamatne stingri kontaktētos ar apstrādājamā priekšmeta virsmu. Ieturiet nelielu sānu spiedienu, jo pārāk stiprs spiediens var sabojāt apstrādājamā priekšmeta malu.

Frēzēšana ar paralēlo vadotni (attēls K)

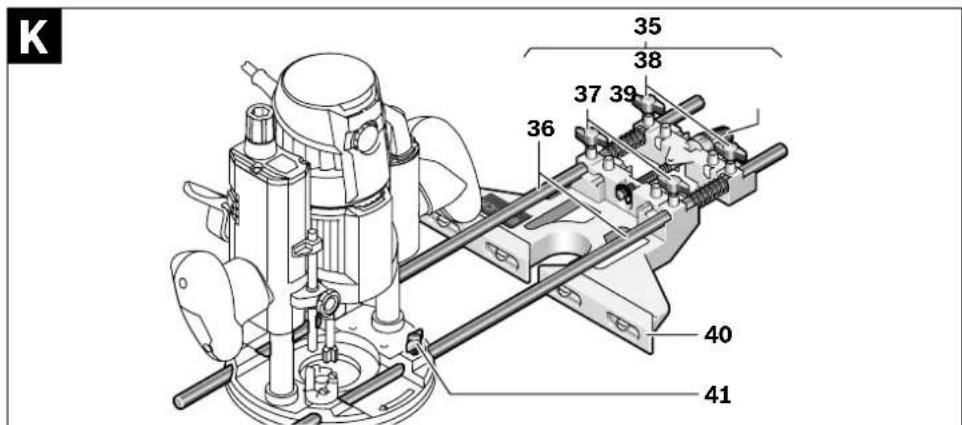

Iebīdiet paralēlās vadotnes 35 vadstieņus 36 pamatnē 13 un nostipriniet ar spārnu skrūvēm 41 vajadzīgā garumā. Bez tam paralēlo vadotni var pārvietot pa vadstieņiem vēlamajā attālumā un nostiprināt ar spārnu skrūvēm 37 un 38.

Paralēlās vadotnes attālumu var precīzi iestādīt ar rokturi 39, iepriekš atskrūvējot abas spārnu skrūves 37. Vienam roktura apgriezienam atbilst paralēlās vadotnes pārvietošanās par 2,0 mm, bet katrai no roktura 39 iedaļām atbilst paralēlās vadotnes pārvietošanās par 0,1 mm.

Paralēlās vadotnes efektīvo laukumu var palielināt, izmantojot atdurplāksni 40.

Vienmērīgi pārvietojiet ieslēgtu elektroinstrumentu gar apstrādājamā priekšmeta malu, ieturot mēru paralēlās vadotnes spiedienu sānu virzienā.

Frēzēšana ar frēzēšanas cirkuli (attēls L)

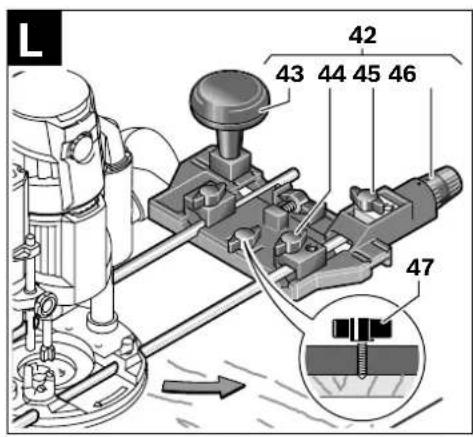

Frēzēšanai pa apli var izmantot frēzēšanas cirkuli/vadotnes sliedes adapteru 42. Nostipriniet frēzēšanas cirkuli, kā parādīts attēlā.

Ieskrūvējiet centrējošo skrūvi 47 frēzēšanas cirkuļa vītnē. Novietojiet centrējošās skrūves smaili frēzējamā apļa līnijas centrā, lai smaile iespiestos apstrādājamā priekšmeta virsmā.

Pārbīdot frēzēšanas cirkuli pārvietojumiem, aptuveni iestādiet vēlamo frēzēšanas apļa rādiusu un tad to nostipriniet, stingri pieskrūvējot spārnu skrūves 44 un 45.

Ar rokturi 46 var precīzi iestādīt frēzēšanas apļa rādiusu, vispirms atskrūvējot spārnu skrūvi 45. Vienam roktura apgriezienam atbilst frēzēšanas apļa rādiusa izmaiņa par 2,0 mm, bet katrai no roktura 46 iedaļām atbilst frēzēšanas apļa rādiusa izmaiņa par 0,1 mm.

Pārvietojiet ieslēgtu elektroinstrumentu pa apstrādājamā priekšmeta virsmu, turot to aiz labā roktura 4 un aiz frēzēšanas cirkuļa roktura 43.

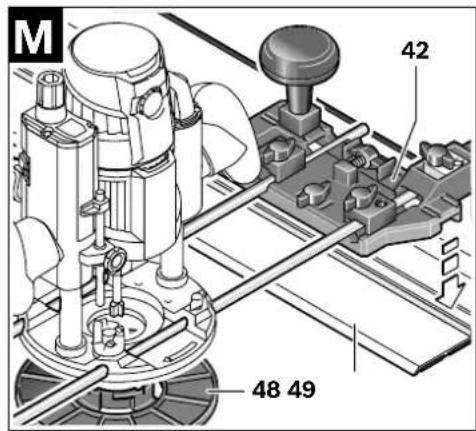

Frēzēšana ar vadotnes sliedi (attēls M)

Ar vadotnes sliedes 49 palīdzību var ērti veikt frēzēšanu pa taisnu līniju.

Lai izlīdzinātu augstuma starpību, uz instrumenta jānostiprina distancplāksne 48.

Nostipriniet frēzēšanas cirkuli/vadotnes sliedes adapteru 42, kā parādīts attēlā.

Lietojot piemērotas piespiedējierīces, piemēram, rokas skrūvspīles, nostipriniet vadotnes sliedi 49 uz apstrādājamā priekšmeta virsmas. Novietojiet elektroinstrumentu ar uz tā nostiprināto vadotnes sliedes adapteru 42 uz vadotnes sliedes.

Sablonfrēzēšana, lietojot kopējošo vadotni (attēli N-Q)

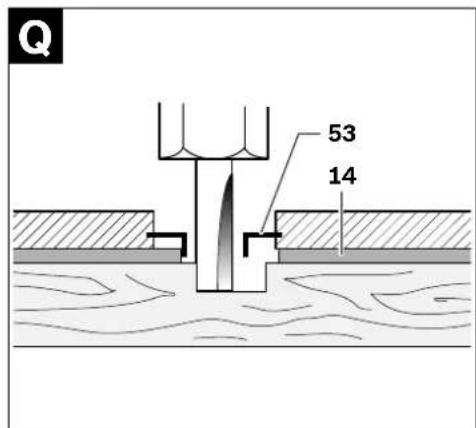

Ar kopējošās vadotnes 53 palīdzību var pārnest oriģinālā priekšmeta vai šablona kontūras uz apstrādājamo priekšmetu.

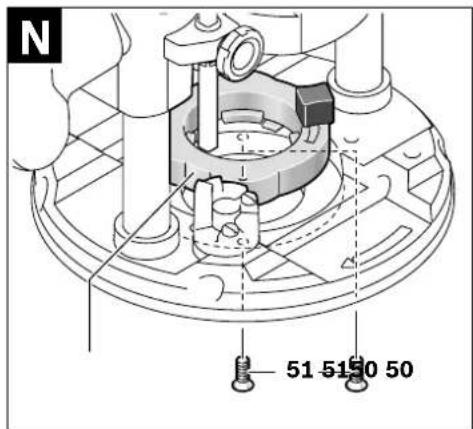

Lai varētu izmantot kopējošo vadotni 53, kopējošās vadotnes adapteris 50 jāiestiprina slīdplāksnē 14.

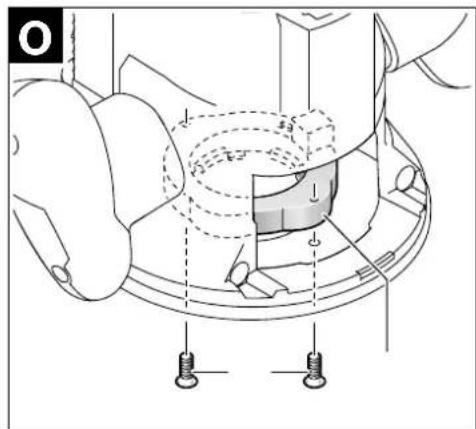

No augšas ievietojiet kopējošās vadotnes adapteri 50 slīdplāksnē 14 un stingri pieskrūvējiet to ar 2 stiprinājuma skrūvēm 51. Sekojiet, lai kopējošās vadotnes adaptera stūres svira 52 varētu brīvi kustēties.

Izvēlieties darbam kopējošo vadotni, kas atbilst oriģinālā priekšmeta vai šablona biezumam. Kopējošajai vadotnei ir lejup vērsta centrālā apmale, tāpēc šablona biezumam jābūt vismaz 8 mm.

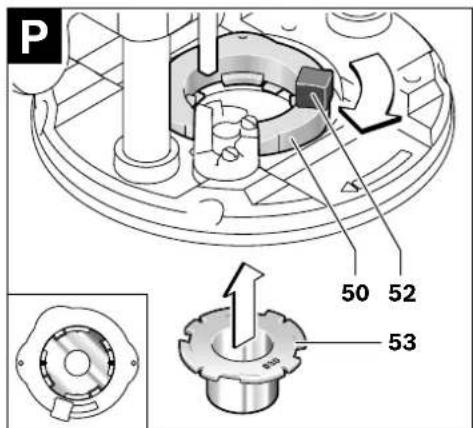

Atveriet stiprinājuma sviru 52 un no apakšas ievietojiet kopējošo vadotni 53 adapterī 50. Sekojiet, lai kodējošie izciļņi pareizi ievietotos kopējošās vadotnes rievās.

Pārbaudiet attālumu starp frēzēšanas darbinstrumenta centru un kopējošās vadotnes malu, kā aprakstīts sadaļā „Pamatnes centrēšana".

Izvēlieties frēzēšanas darbinstrumentu, kura diametrs ir mazāks par kopējošās vadotnes iekšējo diametru.

Veicot šablonfrēzēšanu ar kopējošo vadotni 53, rīkojieties šādi.

• Piezīme. Sekojiet, lai frēzēšanas darbinstruments 18 kopējā mezgla lietošanas laikā vienmēr izietu cauri pamatnei 13. Nesabojājiet šablonu un apstrādājamo priekšmetu. - Tuviniet ieslēgtu elektroninstrumentu šablona malai, līdz tai pieskaras kopējošās vadotnes apmale. Ja tiek lietots iegremdēšanas mezgls 2: nospiediet iegremdēšanas mezgla fiksējošo sviru 7 un lēni pārvietojiet virsfrēzi lejup, līdz tiek sasniegts iestatītais frēzēšanas dziļums. Atlaidiet fiksējošo sviru 7, ļaujot virsfrēzei fiksēties šajā dziļumā.
• Virziet elektroinstrumentu gar šablona malu, ieturot nelielu sānu spiedienu tā, lai kopējošās vadotnes apmale nepārtraukti saskartos ar šablonu.

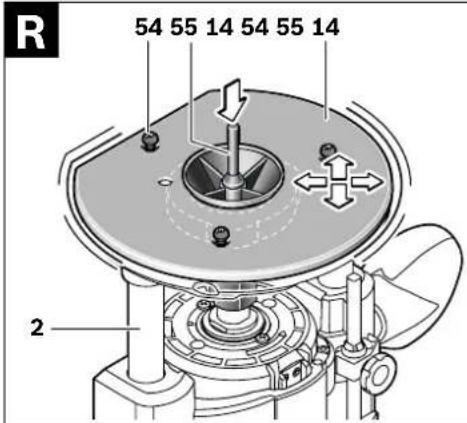

Pamatnes centrēšana (attēls R)

Tā kā vispārējā gadījumā attālumam no frēzēšanas darbinstrumenta centra līdz kopējošās vadotnes apmalei visos virzienos jābūt vienādām, vajadzības gadījumā kopējošā vadotne un slīdplāksne savstarpēji jācentrē.

Ja tiek lietots iegremdēšanas mezgls 2: nospiediet iegremdēšanas mezgla fiksējošo sviru 7 un līdz galam pārvietojiet virsfrēzi pamatnes virzienā. Atlaidiet fiksējošo sviru 7, ļaujot virsfrēzei fiksēties šajā dziļumā. - Atskrūvējiet stiprinājuma skrūves 54 aptuveni par 2 apgriezieniem tā, lai slīdplāksne 14 varētu brīvi kustēties. Ievietojiet centrējošo stieni 55 instrumenta spīļpatverē, kā parādīts attēlā. Ar roku pieskrūvējiet spīļpatveres virsuzgriezni tā, lai centrējošo stieni vēl būtu iespējams pārvietot. Savstarpēji centrējiet centrējošo stieni 55 un kopējošo vadotni 53, nedaudz pārvietojot slīdplāksni 14. - No jauna stingri pieskrūvējiet stiprinājuma skrūves 54. - Izņemiet centrējošo stieni 55 no spīļpatveres. Ja tiek lietots iegremdēšanas mezgls 2: nospiediet iegremdēšanas mezgla fiksējošo sviru 7 un pārvietojiet virsfrēzi augšējā stāvoklī.

Darbs ar frēzēšanas galu (attēls S)

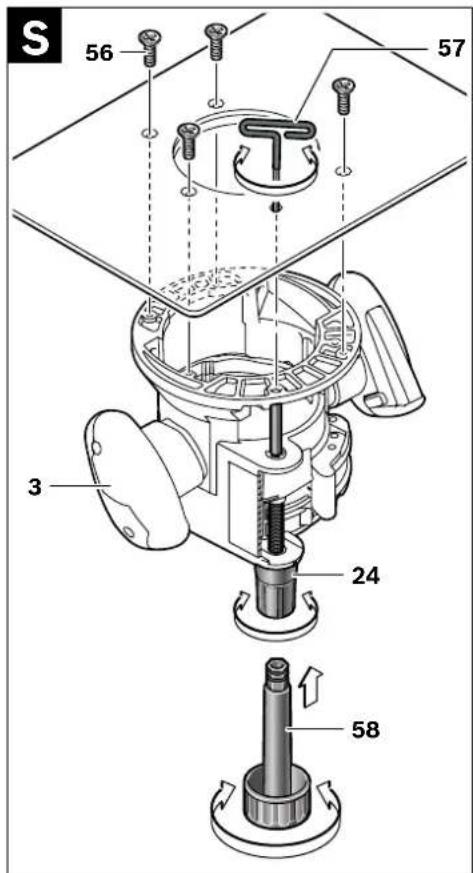

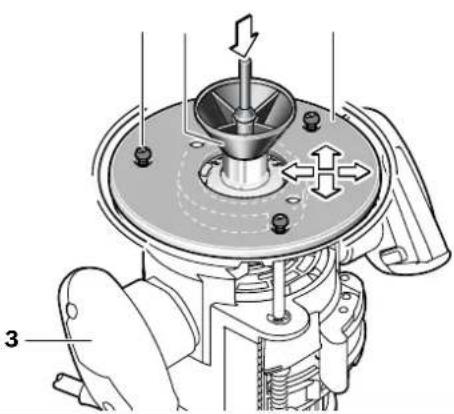

Kopēšanas mezglu 3 var iestiprināt piemērotā frēzēšanas galdā. Šim nolūkam noņemiet slīdplāksni 14 un nostipriniet kopēšanas mezglu 3 uz frēzēšanas galda, lietojot stiprinājuma skrūves 56.

Iestiprinot kopēšanas mezglu, ievērojiet frēzēšanas galda lietošanas pamācībā sniegtos norādījumus. Vajadzības gadījumā frēzēšanas galdā jāizveido urbumi, kuru izvietojums ļautu iestiprināt kopēšanas mezglu.

Frēzēšanas dziļuma precīzai iestādīšanai ieteicams lietot rokturi ar pagarināto kātu 58 vai īpašu sešstūra stieņatslēgu 57.

Frēzēšana, lietojot uzņemšanas pārsegu (attēli T-U)

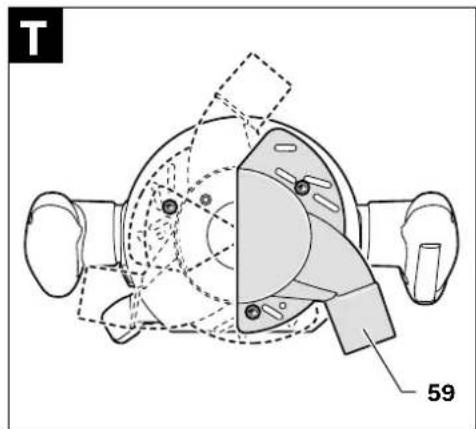

Veicot malu apstrādi, var lietot uzņemšanas pārsegu 59.

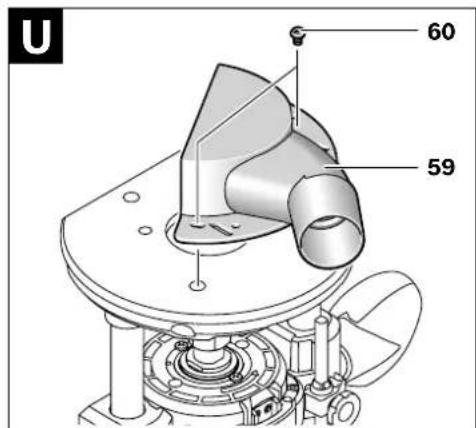

• Nostipriniet uzņemšanas pārsegu 59 ar 2 skrūvēm 60 uz pamatnes 13. Uzņemšanas pārsegu 59 var nostiprināt 3 dažādos stāvokļos, kā parādīts attēlā. Apstrādājot gludas, plakanas virsmas, noņemiet uzņemšanas pārsegu.

Apkalpošana un tīrīšana

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres.

Strādājot ekstremālos apstākļos, vienmēr izmantojiet putekļu uzņemšanas ierīci, ja vien tas ir iespējams. Pēc iespējas biežāk izpūtiet elektroinstrumenta ventilācijas atveres ar saspiestu gaisu un pievienojiet to elektrotīklam caur noplūdes strāvas (FI-) aizsargslēdzi. Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.

Ja nepieciešams nomainīt elektrotīkla kabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darbības līmenis.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pārbaudi, elektroinstruments tomēr sabojājas, tas nogādājams remontam firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopskata attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:

Bosch konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumiem un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas iela 120S

LV-1021 Rīga

Tālr.: [phone]

Telefakss: [phone]

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iepakojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.
