GOF 1600 CE - Fresadora BOSCH - Manual de utilização gratuito

Tipo de produto	Fresadora / Tupia multifunção
Marca	Bosch
Modelo	GOF 1600 CE
Potência nominal absorvida	1600 W
Velocidade de rotação em vazio	10 000 - 25 000 rpm
Pré-seleção de velocidade	Sim (rolete 15, posições 1-6)
Constant-Electronic	Sim, mantém a velocidade sob carga
Partida suave	Sim, limita o torque na partida
Porta-ferramenta	Pinça de aperto 8 - 12 mm (1/2")
Curso do berço (unidade de mergulho)	76 mm
Peso (unidade de mergulho)	5,8 kg (conforme EPTA 01/2003)
Peso (unidade de cópia)	4,3 kg (conforme EPTA 01/2003)
Alimentação	Rede elétrica, 230 V CA
Classe de proteção	II (isolamento duplo)
Conexão de aspiração	Sim, para mangueira Ø 35 mm
Nível de pressão sonora	86 dB(A)
Nível de intensidade sonora	97 dB(A)
Vibrações (fresagem com unidade de cópia)	6,0 m/s² (incerteza K=1,5 m/s²)
Vibrações (fresagem com unidade de mergulho)	5,5 m/s² (incerteza K=1,5 m/s²)
Utilização conforme	Madeira, plásticos, metais não ferrosos (com velocidades reduzidas)
Manutenção	Limpar as aberturas de ventilação, usar aspirador, soprar ar comprimido
Peças sobressalentes e reparabilidade	Reparos por um serviço autorizado Bosch; peças de reposição com referência de artigo (10 dígitos)
Conteúdo da entrega	Motor, unidade de mergulho, unidade de cópia, pinça de aperto, chave plana, batente paralelo, compasso de fresagem, adaptadores, etc.
Garantia	Garantia do fabricante (não especificada no manual)

Perguntas frequentes - GOF 1600 CE BOSCH

Como montar a ferramenta de fresagem no motor?

Pressione o botão de travamento do fuso 27, solte a porca de conexão 17 com a chave 28, insira a haste da fresa com pelo menos 20 mm na pinça de aperto e aperte a porca de conexão. Solte o travamento do fuso. Use luvas de proteção.

Como ajustar a profundidade de fresagem na unidade de mergulho?

Coloque o aparelho sobre a peça, solte o parafuso estriado 16, abaixe a ferramenta até tocar a superfície, fixe o batente de profundidade 11 na graduação desejada e aperte. Use o ajuste fino 5 para ajustes precisos (1 volta = 1,5 mm).

Posso trabalhar metal com esta tupia?

Sim, com velocidade de rotação reduzida e fresas adequadas para metais não ferrosos. Escolha uma posição baixa do rolete 15 (ex. 1-2) e use ferramentas de metal duro.

Como usar o anel de cópia?

Monte o adaptador 50 na placa de base, insira o anel de cópia 53 por baixo, encaixando as cames. Escolha uma fresa com diâmetro menor que o anel. Guie o aparelho ao longo do gabarito aplicando pressão lateral.

Qual é o procedimento de segurança antes de trocar a ferramenta?

Sempre desconecte o plugue da alimentação. Pressione o travamento do fuso 27 apenas com o motor completamente parado. Use luvas. Não aperte a porca de conexão sem a ferramenta de fresagem montada, pois isso danificaria a pinça.

Como fazer a manutenção do aparelho para uma longa vida útil?

Limpe regularmente as aberturas de ventilação com ar comprimido. Em ambiente empoeirado, use um aspirador. Após trabalho prolongado em baixa velocidade, deixe girar em vazio na velocidade máxima por 3 minutos para resfriar.

Como ajustar o batente paralelo?

Insira as hastes 36 na placa de base e aperte com os parafusos borboleta 41. Ajuste o comprimento com os parafusos 37 e 38. Use o botão 39 para ajuste fino (1 volta = 2,0 mm). O batente 40 permite variar a superfície útil.

Qual sentido de fresagem usar?

Sempre fresar no sentido oposto ao sentido de rotação da ferramenta (fresagem inversa). Fresar no mesmo sentido pode arrancar o aparelho das mãos. Guie com avanço regular.

Como montar o motor na unidade de cópia?

Abra a alavanca de aperto 22, empurre o motor até o fundo. Pressione a alavanca 25 e ajuste o motor em um dos 3 entalhes 26 para um pré-ajuste aproximado da profundidade. Feche a alavanca 22.

Onde encontrar peças de reposição e serviço pós-venda?

Acesse www.bosch-pt.com para vistas explodidas. Na França, ligue para 0811360122 (custo de uma chamada local) ou entre em contato com [e-mail]. Informe o número do artigo de 10 dígitos.

MANUAL DE UTILIZADOR GOF 1600 CE BOSCH

Informações sobre ruídos e vibrações

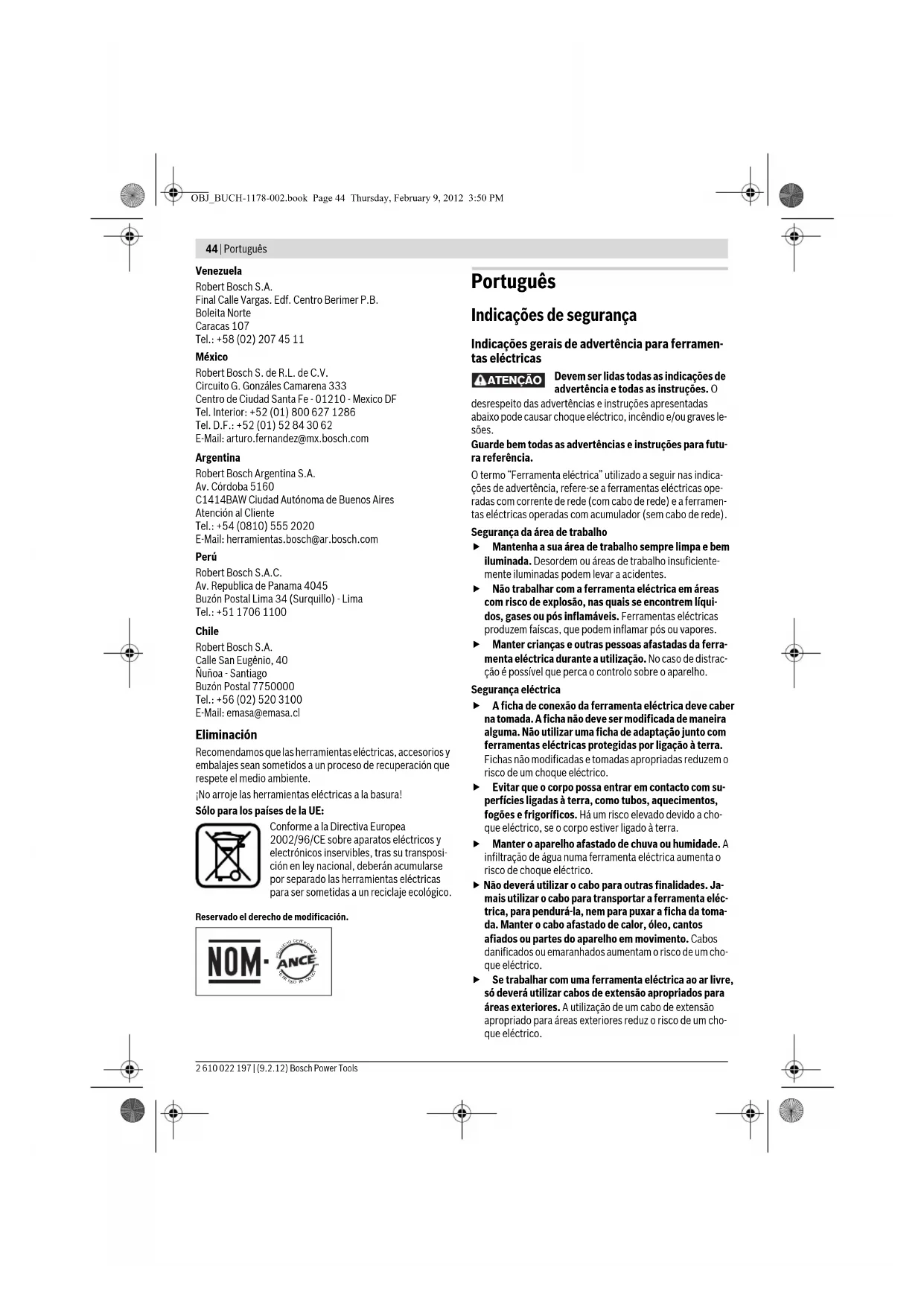

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções. O

desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

• Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
• Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, quando se encontram líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
• Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controle sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. - Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. - Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.

Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção pessoal e use sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a conectar à alimentação de rede e/ou ao acumulador, antes de a levantar ou de a transportar. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anómala. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.

Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. - Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Serviço

• Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para fresas

Segure a ferramenta elétrica pelas superfícies isoladas do punho, pois a fresadora pode atingir o próprio cabo de rede. O contacto com um cabo sob tensão pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Fixe a peça a ser trabalhada com sargentos, ou de outra maneira, a uma base firme. Se a peça a ser trabalhada for segurada com a mão ou apoiada contra o seu próprio corpo, ela permanecerá instável, levando à perda de controlo. O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o maior número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que permitido podem ser destruídos. As ferramentas de fresagem ou outros acessórios devem encaixar perfeitamente na admissão da ferramenta (pino de aperto) da sua ferramenta elétrica. Ferramentas de trabalho que não couberem exatamente na admissão da ferramenta da ferramenta elétrica giram irregularmente, vibram fortemente e podem levar à perda de controlo. Só conduza a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário, há risco de um contragolpe se a ferramenta de aplicação se enganchar na peça a ser trabalhada.

As suas mãos não devem entrar na área de fresagem nem em contacto com a ferramenta de fresagem. Segurar o punho adicional ou a carcaça do motor com a outra mão. Se ambas as mãos estiverem a segurar a fresadora, não poderão ser feridas pela ferramenta de fresagem. - Jamais fresar objectos metálicos, nem pregos e parafusos. A ferramenta de fresagem pode ser danificada e provocar elevadas vibrações. Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque eléctrico. - Não utilizes fresas embotadas nem danificadas. Fresas embotadas ou danificadas causam elevada fricção, podem emperrar e levar a desequilíbrio. Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e fazer uma posição firme. A ferramenta eléctrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Espere a ferramenta eléctrica parar completamente, antes de a depositar. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica.

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta quando estiver lendo a instrução de serviço.

Utilização conforme as disposições

O aparelho é destinado para fresar ranhuras, arestas, perfis e orifícios oblongos, assim como para fresagem por cópia, sobre uma base firme, em madeira, plásticos e materiais leves de construção.

Com velocidade reduzida e com as respectivas fresas, é também possível processar metais não-ferrosos.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à representação da ferramenta eléctrica na página de esquemas.

1 Motor da fresa 2 Unidade de imersão 3 Unidade copiadora 4 Punho (superfície isolada) 5 Botão giratório para ajuste da profundidade de fresagem (unidade de imersão)

6 Escala para ajuste da profundidade de fresagem 7 Alavanca de destravamento para a função de imersão 8 Marcação de índices para o ajuste fino 9 Escala para o ajuste da profundidade de fresagem (unidade de imersão)

11 Limitador de profundidade (Unidade de imersão) 12 Limitador de revólver 13 Placa de base 14 Placa deslizante

10 Corredor com marca de índice (unidade de imersão) 15 Roda de ajuste para pré-seleção do número de rotação 16 Parafuso serrilhado para limitador de profundidade (unidade de imersão) 17 Porca de capa com pinça de aperto 18 Ferramenta de fresagem 19 Tecla de fixação para o interruptor de ligar-desligar 20 Interruptor de liga-desliga 21 Tecla de segurar para retirar o motor 22 Alavanca de aperto para a unidade de imersão/unidade copiadora 23 Admissão para as barras de guia do limitador paralelo 24 Botão giratório para ajuste fino da profundidade de fresagem (unidade copiadora) 25 Alavanca de aperto para ajuste aproximado da profundidade de fresagem (unidade copiadora) 26 Entalhes para o ajuste aproximado da profundidade de fresagem da unidade copiadora 27 Tecla de bloqueio do veio 28 Chave de forqueta; tamanho 24 mm 29 Parafuso serrilhado para o adaptador de aspiração (2x) 30 Adaptador de aspiração (unidade de imersão) 31 Mangueira de aspiração (Ø 35 mm) 32 Adaptador de aspiração (unidade copiadora) 33 Anel intermediário para o adaptador de aspiração (unidade copiadora) 34 Escala para o ajuste da profundidade de fresagem (unidade copiadora) 35 Limitador paralelo 36 Barra de guia para o limitador paralelo (2x) 37 Parafuso de orelhas para o ajuste fino do limitador paralelo (2x) 38 Parafuso de orelhas para o ajuste aproximado do limitador paralelo (2x) 39 Botão giratório para o ajuste fino do limitador paralelo 40 Carril limitador ajustável para o limitador paralelo 41 Parafuso de orelhas para as barras de guia do limitador paralelo (2x) 42 Compasso/adaptador do carril de guia 43 Punho para o compasso de fresagem 44 Parafuso de orelhas para o ajuste aproximado do compasso de fresagem (2x) 45 Parafuso de orelhas para o ajuste fino do compasso de fresagem (1x)*

46 Botão giratório para o ajuste fino do compasso de fresagem 47 Parafuso de centragem para o limitador do compasso 48 Placa distanciadora (contida no conjunto "Compasso de fresagem") 49 Carril de guia* 50 Adaptador da bucha copiadora SDS 51 Parafuso de fixação para o adaptador da manga copiadora (2x) 52 Alavanca de destravamento para o adaptador da manga copiadora 53 Manga copiadora

54 Parafuso de fixação para a placa de deslize 55 Puncão de centragem 56 Parafusos de fixação para a unidade copiadora 57 Chave sextavada especial para o ajuste da profundidade de fresagem (unidade copiadora)

58 Extensão para o ajuste fino da profundidade de fresagem (unidade copiadora)*

59 Capa de aspiração para o trabalho em cantos 60 Parafuso de fixação para a capa de aspiração

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no meu programa de acessórios.

Dados técnicos

Fresadora multifunções GOF 1600 CE GMF 1600 CE
N° do produits		3 601 F24 0.. 3 601 F24 0..
Potência nominal consumida	W	1	6
N° de rotações em ponto morto	min-1	10000 - 25000	10000 - 25000
Pré-selectão do número de rotação		●	●
Constant-electronic		●	●
Conexão para a aspiração de pó		●	●
Fixação da ferramenta	mm	8 - 12	8 - 12
	polegadas	1/4 - 1/2	1/4 - 1/2
Grupo de imersions (Unidade de imersions)	mm 76 76
Peso conforme EPTA-Procedure 01/2003
– Fresa copiadora	kg	-	4,3
– Fresa de imersionsão	kg	5,8	5,8
Classe de proteção		[O] / [U]	[O]
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos paises.

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 86 dB(A); Nível de potência acústica 97 dB(A). Incerteza K=3 dB.

Usar proteção auricular!

		Fresar com unidade copiadora	Fresar com unidade de imersão
Totais价值观es de vibrações ah (soma dos vectores deTRS direcções) e incerteza K averiguada conforme EN 60745:
ah	m/s2	=6,0	=5,5
K	m/s2	=1,5	=1,5

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser aplicado para a comparação de aparelhos. Ele é adequado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma estimativa exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o período completo de trabalho.

Além disso, também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em "Dados técnicos" cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das diretivas 2011/65/UE, 2004/108/CE, 2006/42/CE.

Introduzir o motor da fresa na unidade de imersão/unidade copiadora (veja figuras A-B)

• Abrir a alavanca de aperto para a unidade de imersão/unidade copiadora 22.
• Introduzir o motor da fresa completamente na unidade de imersão/unidade copiadora.
• Ao utilizar a unidade copiadora 3, deve premir a alavanca de aperto 25 e deslocar o motor da fresa 1 na unidade copiadora 3, de acordo com a posição desejada, para cima ou para baixo, até que, com a alavanca de aperto não premida 25, possa engatar num dos 3 entalhes 26.
• Fechar a alavanca de aperto para a unidade de imersão/unidade copiadora 22. - Ajustar a profundidade de fresagem desejada, veja seção "Ajustar a profundidade de fresagem".

Separar o motor de fresagem da unidade de imersão/unidade copiadora (veja figura C)

• Abrir a alavanca de aperto para a unidade de imersão/unidade copiadora 22. Puxar o motor de fresagem até o fim e mantê-lo nesta posição. Premir a tecla de segurança 21 e puxar o motor de fresagem completamente para fora da unidade de imersão/unidade copiadora. Quando utilizar a unidade copiadora 3, deverá premir adicionalmente a alavanca de aperto 25.

Introduzir a ferramenta de fresagem (veja figura D)

É recomendável usar luvas protetoras para introduzir e para substituir ferramentas de fresagem.

Dependendo da aplicação, estão disponíveis ferramentas de fresagem de diversos modelos e qualidades.

Ferramentas de fresagem de aço de corte rápido de alta potência são apropriadas para processar materiais macios, como por exemplo madeira macia e plásticos.

Ferramentas de fresagem com lâminas de metal duro são especialmente apropriadas para materiais duros e abrasivos, como por exemplo madeira de lei e alumínio.

Ferramentas de fresagem originais do vasto programa de acessórios Bosch podem ser adquiridas através do seu revendedor especializado.

Se possível, utilize ferramentas de fresagem com um diâmetro de haste de 12mm . Só utilize ferramentas de fresagem limpas e em perfeitas condições.

A ferramenta de fresagem pode ser substituída quando o motor da fresa estiver introduzido na unidade de imersão/unidade de copiadora. No entanto, recomendamos que as ferramentas sejam substituídas com o motor da fresa desmontado.

• Retirar o motor da fresa da unidade de imersão/unidade copiadora. Premir a tecla de bloqueio do veio 27 (O) e mantê-la premida. Se necessário, deverá girar o veio um pouco com a mão, até o travamento engatar.

Só acionar a tecla de bloqueio do veio 27 quando estiver parado.

• Soltar a porca de capa 17 com a chave de forqueta 28 (tamanho 24mm , girando no sentido contrário dos ponteiros do relógio ()
• Introduzir a ferramenta de fresagem na pinça de aperto. A haste da fresa deve ser introduzida, no mínimo 20 mm, na pinça de aperto. Puxar a porca de capa 17 com a chave de forqueta 28 (tamanho 24mm ) girando no sentido dos ponteiros do relógio. Soltar a tecla de travamento do veio 27.
• Não inserir uma ferramenta de fresagem com um diâmetro superior a 50 mm se a manga copiadora não estiver montada. Estas ferramentas de fresagem não passam pela placa de base.
• Não atarraxar a pinça de aperto com a porca de capa se não houver uma ferramenta de fresagem inserida. Caso contrário, é possível que a pinça de aperto seja danificada.

Aspiração de pó/de aparas

• Pós de materiais como, por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém amianto só deve ser processado por pessoal especializado.

• Se possível, utilize um dispositivo de aspiração apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Montar o adaptador de aspiração na unidade de imersão (veja figura E).

O adaptador de aspiração 30 pode ser montado com a conexão da mangueira montada para a frente ou para trás. Com o adaptador de bucha copiadora 50 colocado, é possível que o adaptador de bucha copiadora tenha que ser montado, girando 180° para que o adaptador de aspiração 30 não entre em contato com a alavanca de destravamento 52. Fixar o adaptador de aspiração 30 com os 2 parafusos serrilhados 29 à placa de base 13.

Para assegurar uma aspiração otimizada, é necessário que o adaptador de aspiração 30 seja limpo em intervalos regulares.

Montar o adaptador de aspiração na unidade copiadora (veja figura F).

O adaptador de aspiração 32 pode ser montado com a conexão da mangueira montada para a frente ou para trás. Com o adaptador de bucha copiadora 50 montado, deve-se fixar o adaptador de aspiração 32 com os 2 parafusos serrilhados 29 à placa de base 13. Para aplicações sem adaptador de bucha copiadora 50, deve-se antes montar o anel intermediário 33 no adaptador de aspiração 32, como indicado na figura.

Conectar a aspiração de pó.

Colocar uma mangueira de aspiração (Ø 35 mm) 31 (acessório) no adaptador de aspiração montado. Conectar a mangueira de aspiração 31 a um aspirador de pó (acessório).

A ferramenta elétrica pode ser conectada diretamente à tomada de um aspirador universal Bosch com dispositivo automático de ligação à distância. O aspirador é ligado automaticamente, assim que a ferramenta elétrica for ligada.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicação na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Pré-selecionar o número de rotações

Com a roda de pré-seleção do número de rotações 15 é possível pré-selecionar o número de rotações necessário durante o funcionamento.

1-2 baixo número de rotações 3-4 médio número de rotações 5-6 alto número de rotações

Os valores apresentados na tabela são valores aproximativos. O n° de rotações necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.

Material Diâmetro de	fresagem (mm)	Posão da roda de ajuste 15
Madeira de lei (Faia)	4-10	5-6
	12-20	3-4
	22-40	1-2
Madeira branda(Pinheiro)	4-10	5-6
	12-20	3-6
	22-40	1-3
Placas de agglomerado de madeira	4-10	3-6
	12-20	2-4
	22-40	1-3
Pláticos	4-15	2-3
	16-40	1-2
Alumínio	4-15	1-2
	16-40	1

Após prolongado trabalho com baixo n° de rotações, deveria permitir que a ferramenta elétrica funcione em vazio durante aprox. 3 minutos com maior n° de rotações, para poder arrefecer.

Ligar e desligar

Ajustar a profundidade de fresagem antes de ligar-desligar o aparelho, veja seção "Ajustar a profundidade de fresagem".

Para a colocação em funcionamento da ferramenta elétrica deverá pressionar o interruptor de ligar-desligar 20 e manter pressionado.

Para fixar o interruptor de ligar-desligar 20 deverá premir a tecla de fixação 19.

Para desligar a ferramenta elétrica, deverá soltar o interruptor de ligar-desligar 20 ou, se estiver travado com a tecla de fixação 19, deverá pressionar o interruptor de ligar-desligar 20 por instantes e em seguida soltar novamente.

Se a ferramenta elétrica não for utilizada, desligue-a para poupar energia.

Constant-electronic

A Constant-Electronic mantém o número de rotações durante a marcha em vazio e sob carga quase que constante e assegura um desempenho de trabalho uniforme.

Arranque suave

O arranque eletrónico suave limita o binário ao ligar o aparelho e aumenta a vida útil do motor.

Ajustar profundidade de fresagem

O ajuste da profundidade de fresagem só deve ser realizado com a ferramenta elétrica desligada.

Ajustar a profundidade de fresagem na unidade de imersão (veja figura G)

Para o ajuste aproximado, proceda da seguinte maneira:

- Posicionar a ferramenta elétrica, com a ferramenta de fresagem montada, sobre a peça a ser trabalhada. Girar a escala de ajuste fino 6 para "0".

• Ajustar o limitador de revólver 12 no nível mais baixo; o limitador de revólver engata perceptivelmente.
• Soltar o parafuso serrilhado no limitador de profundidade 16, de modo que o limitador de profundidade 11 possa ser movimentado livremente. Premir a alavanca de destravamento 7 para a função de imersão, para baixo e conduzir a tupia lentamente para baixo, até a fresa 18 entrar em contato com a superfície da peça a ser trabalhada. Soltar novamente a alavanca de destravamento 7, para fixar a profundidade de imersão. Premir o limitador de profundidade 11 para baixo, até o apoio sobre o limitador de revólver 12. Colocar a corrediça com a marca de índice 10 sobre a posição "0" da escala de profundidade de fresagem 9.
• Colocar o limitador de profundidade 11 na posição de fresagem desejada e apertar o parafuso serrilhado do limitador de profundidade 16. Tomar cuidado para não desajustar a corrediça com a marca de índice 10.
• Premir a alavanca de destravamento da função de imersão 7 e conduzir a tupia para a posição mais alta.

A profundidade de fresagem ajustada só é alcançada se, durante o processo de imersão, o limitador de profundidade 11 entra em contacto com o limitador de revólver 12.

Para maiores profundidades de fresagem é recomendável realizar várias etapas de trabalho, cada uma com reduzido desbaste de material. Com o limitador de revólver 12 é possível dividir o processo de fresagem em várias etapas. Para tal, deverá ajustar a profundidade de fresagem desejada no nível mais baixo do limitador de revólver e selecionar níveis mais altos para as primeiras etapas de trabalho. A distância dos níveis é de respectivamente aprox. 3,2 mm.

Após uma fresagem de teste, poderá ajustar a profundidade de fresagem na medida desejada girando o botão giratório 5; girar no sentido dos ponteiros do relógio para aumentar a profundidade de fresagem; girar no sentido contrário dos ponteiros do relógio para reduzir a profundidade de fresagem. A escala 6 serve como orientação. Uma volta corresponde a um caminho de ajuste de 1,5 mm, um dos traços de graduação no canto superior da escala 6 corresponde a uma alteração do caminho de ajuste de 0,1 mm. O maior caminho de ajuste é de ±16 mm.

Exemplo: A profundidade de fresagem desejada deve ter 10,0 mm; a fresagem de teste resultou numa profundidade de fresagem de 9,6 mm.

Premir a alavanca de destravamento para a função de imersão 7 e conduzir a tupia para a posição mais alta. - Girar o botão giratório 5,0,4 mm/4 traços de graduação (diferença entre o valor nominal e o valor real) no sentido dos ponteiros do relógio. - Controlar a profundidade de fresagem selecionada através de um outro processo de fresagem.

Ao realizar o ajuste fino da profundidade de fresagem, deverá assegurar-se de que a marca de índice que se encontra na lateral da unidade de imersão 8 mostre para o centro da escala indicada. Assim é garantido que haja suficiente percurso de ajuste, nas duas direções, para o reajuste da profundidade de imersão.

Se a unidade de imersão 2 estiver na máxima profundidade de imersão, então não será possível alcançar uma maior

profundidade de imersão através do ajuste fino, visto que já foi aproveitado o máximo percurso de ajuste.

Um ajuste fino também não é possível, se o limitador de profundidade 11 esbarrar no limitador de revólver 12.

Ajustar a profundidade de fresagem na unidade copiadora (veja figura H)

Para o ajuste, proceda da seguinte maneira:

• Abrir a alavanca de aperto para a unidade copiadora 22. A profundidade de fresagem pode ser aproximadamente pré-selecionada em 3 etapas. Premir a alavanca de aperto 25 e empurrar, para cima ou para baixo, o motor da fresa 1 na unidade copiadora 3. Assegure-se de que com a alavanca de aperto 25 solta, o motor da fresa engate num dos 3 entalhes 26. Os entalhes têm um intervalo de respectivamente 12,7 mm (0,5").
• Para o ajuste da profundidade de fresagem, serve o botão giratório do ajuste da profundidade de fresagem 24; girar no sentido dos ponteiros do relógio para aumentar a profundidade de fresagem; girar no sentido contrário dos ponteiros do relógio para reduzir a profundidade de fresagem. O caminho de ajuste é graduado em pés e milímetros na escala do botão giratório 24. A máxima faixa de ajuste é de 41 mm. A escala de profundidade de fresagem 34 serve de orientação adicional.

Exemplo: A profundidade de fresagem desejada deve ter 10,0 mm; a fresagem de teste resultou uma profundidade de fresagem de 9,5 mm.

• Colocar a escala no botão giratório 24 na posição "0", sem desajustar o próprio botão giratório 24. Em seguida, deverá colocar o botão giratório 24 no valor "0,5" girando-o no sentido dos ponteiros do relógio.
• Controlar a profundidade de fresagem selecionada através de um outro processo de fresagem.

Indicações de trabalho

Sentido de fresagem e processo de fresagem (veja figura 1)

• O processo de fresagem deve sempre ser realizado no sentido contrário da rotação da ferramenta de fresagem 18 (anti-rotação). Ao fresar no sentido de rotação (sincronismo), é possível que a ferramenta elétrica seja arrancada das mãos do operador.

Proceda da seguinte maneira para fazer com a unidade de imersão 2:

- Ajustar a profundidade de fresagem desejada, veja seção "Ajustar a profundidade de fresagem". - Posicionar a ferramenta elétrica, com a ferramenta de fresagem montada, sobre a peça a ser trabalhada e ligar a ferramenta elétrica. Premir a alavanca de destravamento para a função de imersão 7 para baixo e conduzir a tupia lentamente para cima, até alcançar a profundidade de fresagem. Soltar novamente a alavanca de destravamento 7, para fixar a profundidade de imersão. Realizar o processo de fresagem com avanço uniforme. - Após terminar o processo de fresagem, deverá conduzir a tupia de volta para a posição mais alta. - Desligar a ferramenta elétrica.

Proceda da seguinte maneira para usar com a unidade copiadora 3:

• Nota: Tenha em consideração que durante trabalhos de fresagem com a unidade copiadora 3, a ferramenta de fresagem 18 sempre sobressai da placa de base 13. Não danificar o gabarito nem a peça a ser trabalhada. - Ajustar a profundidade de fresagem desejada, veja seção "Ajustar a profundidade de fresagem". Ligar a ferramenta elétrica e conduzi-la no sentido do local a ser trabalhado. Realizar o processo de fresagem com avanço uniforme.
• Desligar a ferramenta elétrica. Não depositar a ferramenta elétrica, antes que a ferramenta de fresagem esteja parada.

Fresar com limitador auxiliar (veja figura J)

Para processar grandes peças, como por exemplo ao fresar ranhuras, é possível fixar uma tábua ou uma ripa à peça a ser trabalhada, como limitador auxiliar. Ao utilizar a unidade de imersão 2, deverá conduzir a placa de deslizar (lado plano) da aranha multifuncional ao longo do limitador auxiliar.

Ao fresar arestas ou formas sem limitador paralelo, é necessário que a ferramenta de fresagem esteja equipada com um espigão de guia ou com um rolamento de esferas.

• Conduzir a ferramenta elétrica ligada, pelo aço, em direção à peça a ser trabalhada, até o espigão de guia ou o rolamento de esferas da ferramenta de fresagem entrar em contato com o canto da peça a ser trabalhada. Conduzir a ferramenta elétrica, com ambas as mãos, ao longo do canto da peça a ser trabalhada. Observe que o aparelho esteja posicionado retangularmente. Uma pressão muito alta pode danificar o canto da peça a ser trabalhada.

Fresar com limitador paralelo (veja figura K)

Introduzir o limitador paralelo 35, com as barras de guia 36, na placa de base 13 e atarraxá-lo com os parafusos de orelhas 41, de acordo com a medida necessária. Com os parafusos de orelhas 37 e 38 é possível ajustar longitudinalmente o limitador paralelo.

O ajuste fino longitudinal pode ser efetuado com o botão giratório 39 após soltar ambos os parafusos de orelhas 37. Uma volta corresponde a uma faixa de ajuste de 2,0 mm, um dos traços de graduação do botão giratório 39 corresponde a uma alteração da faixa de ajuste de 0,1 mm.

Com o carril limitador 40 é possível alterar a efetiva superfície de contato do limitador paralelo.

Conduzir a ferramenta elétrica ligada com avanço uniforme e pressão lateral, sobre o esbarro paralelo, ao longo do canto da peça a ser trabalhada.

Fresar com o compasso de fresagem (veja figura L)

O compasso de fresagem/adaptador do carril de guia 42 pode ser utilizado para trabalhos de fresagem circular. Montar o compasso de fresagem como indicado na figura.

Aparafusar o parafuso de centragem 47 na rosca do compasso de fresagem. Introduzir a ponta do parafuso no centro do

arco circular a ser fresado, e ajustar para que a ponta do parafuso não engate na superfície do material. Ajustar aproximadamente o raio desejado, deslocando o compasso de fresagem e atarraxando os parafusos de orelhas 44 e 45. O ajuste fino longitudinal pode ser efetuado com o botão giratório 46 após soltar os parafusos de orelhas 45. Uma volta corresponde a uma faixa de ajuste de 2,0 mm, um dos traços de graduação do botão giratório 46 corresponde a uma alteração da faixa de ajuste de 0,1 mm. Conduzir a ferramenta elétrica ligada, com o punho direito 4 e com o punho para o compasso de fresagem 43, sobre a peça a ser trabalhada.

Fresar com carril de guia (veja figura M)

Trabalhos em linha reta podem ser executados com o carril de guia 49. A placa distanciadora 48 deve ser montada para compensar a diferença de altura. Montar o compasso de fresagem/adaptador do carril de guia 42 como indicado na figura. Fixar o carril de guia 49 sobre a peça a ser realizada com dispositivos de aperto apropriados, como por exemplo sargentos. Posicionar a ferramenta elétrica, com o adaptador do carril de guia 42 montado, sobre o carril de guia.

Fresar com manga copiadora (veja figuras N-Q)

Com auxílio da manga copiadora 53 é possível transferir modelos ou gabaritos para as peças a serem trabalhadas. Antes de poder utilizar a manga copiadora 53, é necessário introduzir o adaptador da manga copiadora 50 na placa de deslize 14. Colocar o adaptador da manga copiadora 50, por cima, sobre a placa de deslize 14 e fixá-lo com 2 parafusos de fixação 51. Tomar atenção, para que a alavanca de destravamento para o adaptador da manga copiadora 52 possa ser movimentada livremente. Selecionar uma manga copiadora apropriada para a respectiva espessura do gabarito ou do modelo. Devido à altitude sobressalente da manga copiadora, é necessário que o gabarito tenha no mínimo uma espessura de 8 mm. Acionar a alavanca de destravamento 52 e introduzir a manga copiadora 53, por baixo, no adaptador da manga copiadora 50. Os ressaltos de codificação devem engatar perceptivelmente nos entalhes da manga copiadora. Controlar a distância entre o centro da fresa e o canto da bucha copiadora, veja capítulo "Centrar a placa de base".

• Selecionar uma ferramenta de fresagem com um diâmetro menor do que o diâmetro interior da manga copiadora.

Proceda da seguinte maneira para fresar com a manga copiadora 53: - Nota: Tenha em consideração de que durante os trabalhos de fresagem com a unidade copiadora 3 a ferramenta de fresagem 18 sempre sobressai da placa de base 13. Não danificar o gabarito nem a peça a ser trabalhada.

- Conduzir a ferramenta elétrica ligada, com a manga copiadora, na direção do gabarito. Ao utilizar a unidade de imersão 2: Premir a alavanca de destravamento para a função de imersão 7 para baixo e conduzir a tupia lentamente para cima, até alcançar a profundidade de fresagem. Soltar novamente a alavanca de destravamento 7, para fixar a profundidade de imersão. - Conduzir a ferramenta elétrica, com a manga copiadora sobressalente, ao longo do gabarito, aplicando pressão lateral.

Centrar a placa de base (veja figura R)

Para que a distância entre o centro da fresa e o canto da manga copiadora seja uniforme, é possível, se necessário, centrar a manga copiadora e a placa de deslize, uma em relação à outra.

Ao utilizar a unidade de imersão 2: Premir a alavanca de destravamento da função de imersão 7 para baixo e conduzir a tupia na direção da placa de base. Soltar novamente a alavanca de destravamento 7, para fixar a profundidade de imersão. - Soltar os parafusos de fixação 54 por aprox. 2 voltas, de modo que a placa de deslize 14 possa ser movimentada livremente. - Introduzir o punção de centragem 55 na admissão de ferramentas, como indicação na figura. Atarraxar manualmente a porca de capa, de modo que o punção de centragem ainda possa ser movimentado livremente. - Alinhar o punção de centragem 55 e a manga copiadora 53, um em relação ao outro, deslocando levemente a placa de guia 14. - Reapertar os parafusos de fixação 54. - Remover o punção de centragem 55 da admissão da ferramenta. - Ao utilizar a unidade de imersão 2: Premir a alavanca de destravamento para a função de imersão 7 e conduzir a tupia de volta para a posição mais alta.

Trabalhar com a mesa de fresagem (veja figura S)

A unidade copiadora 3 pode ser utilizada com uma mesa de fresagem apropriada. Para montar a fresa, deverá remover a placa de deslize 14 e fixar a unidade copiadora 3 com os parafusos de fixação 56 à mesa de fresagem.

Ler a instrução de serviço da sua mesa de fresagem antes de montar a unidade copiadora. É possível que para a montagem da unidade copiadora tenham que ser feitos furos na mesa de fresagem.

Para o ajuste fino da profundidade de fresagem, deve ser utilizada, de preferência, a extensão para o ajuste fino da profundidade de fresagem 58 ou a chave sextavada especial 57.

Fresar com a capa de aspiração (veja figuras T-U)

Para o trabalho em cantos é possível utilizar adicionalmente a capa de aspiração 59.

Fixar a capa de aspiração 59 com os 2 parafusos 60 à placa de base 13. A capa de aspiração 59 pode ser fixada em 3 posições diferentes, como indicação na figura. - Para o processamento de superfícies lisas, deve-se retirar novamente a capa de aspiração.

Manutenção e Serviço

Manutenção e limpeza

Antes de todos os trabalhos na ferramenta elétrica, deve-se puxar a ficha de rede da tomada. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Em condições de trabalho extremas, deve-se, se possível, usar sempre um equipamento de respiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria. Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Se for necessário substituir o cabo de conexão, isto deve ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança.

Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa Tel.: [phone] Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deite ferramentas elétricas no lixo doméstico!

Italiano | 53

Apenas países da União Europeia:

De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas implementações nas leis nacionais, as ferramentas elétricas que não servem mais para utilização devem ser enviadas separadamente para uma reciclagem ecológica.

Sujeito a alterações.

Italiano

Normas de segurança

Coloque o aparelho no modo de espera antes de ligar ou desligar.

Coloque o interruptor de velocidade no modo desejado (veja figuras A-B)

- Abra o parafuso de fixação do seletor de velocidade. - Coloque o interruptor de velocidade na posição desejada. Quando o seletor de velocidade estiver na posição 3, gire o botão 25 e pressione o interruptor de velocidade 1 no seletor de velocidade 3, de modo que o botão 25 não fique preso, para cima ou para baixo, conforme a necessidade, e encaixe em um dos 3 orifícios 26. - Feche o parafuso de fixação do seletor de velocidade 22. - Regule a profundidade de corte desejada, veja a seção "Regulação da profundidade de corte".

Remoção do interruptor de velocidade da unidade de acionamento (veja figura C)

- Abra o parafuso de fixação da unidade de acionamento. Puxe o interruptor de velocidade e segure-o firmemente. Puxe o cabo de alimentação para remover o interruptor 21 e puxe o interruptor de velocidade para fora da unidade de acionamento. Quando usar a unidade de acionamento 3, pressione e gire o botão 25.

Coloque o aparelho no modo de espera (veja figura D)

Certifique-se de usar proteção ocular ao operar o aparelho.

Mantenha o aparelho em locais secos e limpos, conforme a necessidade de uso.

Aperta a possibilidade de utilização de ferramentas de corte para o processamento de madeiras maciças, p.ex. madeiras de lei e coníferas.

A ferramenta de corte com lâminas de metal duro é adequada para o processamento de madeiras duras e materiais sintéticos, p.ex. madeiras duras e aglomerados.

Os acessórios de corte para as máquinas programáveis da Bosch podem ser adquiridos através do número para si indicado no manual.

Utilize, tanto quanto possível, ferramentas de corte com um diâmetro de pelo menos 12 mm. Utilize apenas ferramentas de corte afiadas e limpas.

Pode trocar a ferramenta de corte quando o motor estiver parado na posição de montagem/desmontagem. Recomendamos, no entanto, trocar a ferramenta de corte quando o motor de corte estiver desligado.

Retire o motor de corte da unidade de montagem/desmontagem. - Pressione sempre o bloqueio do fuso 27 (O). Se necessário, gire o fuso manualmente até engatar.

O bloqueio do fuso 27 engata quando o fuso está na posição correta.
