NAUDOJIMO INSTRUKCIJA GOF 1600 CE BOSCH

Frēzēšana, lietojot uzsūkšanas pārsegu (attēli T–U) Veicot malu apstrādi, var lietot uzsūkšanas pārsegu 59. – Nostipriniet uzsūkšanas pārsegu 59 ar 2 skrūvēm 60 uz pamatnes 13. Uzsūkšanas pārsegu 59 var nostiprināt 3 dažādos stāvokļos, kā parādīts attēlā. – Apstrādājot gludas, plakanas virsmas, noņemiet uzsūkšanas pārsegu. Apkalpošana un apkope Apkalpošana un tīrīšana f Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. f Lai nodrošinātu ilgstošu un nevainojamu elektroin- strumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres. OBJ_BUCH-1178-002.book Page 227 Thursday, February 9, 2012 3:50 PM228 | Lietuviškai 2 610 022 197 | (9.2.12) Bosch Power Tools f Strādājot ekstremālos apstākļos vienmēr izmantojiet putekļu uzsūkšanas ierīci, ja vien tas ir iespējams. Pēc iespējas biežāk izpūtiet elektroinstrumenta ventilācijas atveres ar saspiestu gaisu un pievienojiet to elektrotīklam caur noplūdes strāvas (FI-) aizsargre- leju. Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolāci- jas sistēmu. Ja nepieciešams nomainīt elektrotīkla kabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības līmenis. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas, tas nogādājams remontam firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes. Tehniskā apkalpošana un konsultācijas klientiem Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: + 371 67 14 62 62 Telefakss: + 371 67 14 62 63 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē! Tikai ES valstīm Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Bendrosios darbo su elektriniais įrankiais saugos nuorodos Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas f Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. f Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. f Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga f Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali- ma modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiks- liai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. f Saugokitės, kad neprisiliestumėte prie įžemintų pa- viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri- zika. f Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. f Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de- talės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. f Jei su elektriniu įrankiu dirbate lauke, naudokite tik to- kius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. OBJ_BUCH-1178-002.book Page 228 Thursday, February 9, 2012 3:50 PMLietuviškai | 229 Bosch Power Tools 2 610 022 197 | (9.2.12) f Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugi- klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga f Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medika- mentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. f Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslys- tančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. f Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešda- mi elektrinį įrankį pirštą laikysite ant jungiklio arba prietai- są įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. f Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. f Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiau- svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa- cijose. f Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus dra- bužius, papuošalus bei ilgus plaukus gali įtraukti besisu- kančios dalys. f Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis. Rūpestinga elektrinių įrankių priežiūra ir naudojimas f Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. f Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. f Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. f Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. f Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. f Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. f Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. Aptarnavimas f Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti. Saugos nuorodos dirbantiems su frezavimo mašinomis f Elektrinį įrankį laikykite tik už izoliuotų rankenų, nes frezavimo įrankis gali paliesti savo maitinimo laidą. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis. f Spaustuvais ar kitokiu įrenginiu įtvirtinkite ir užfiksuokite ruošinį ant stabilaus pagrindo. Laikomas ranka arba prispaustas prie kūno ruošinys nebus užfiksuotas, todėl galite nesuvaldyti įrankio. f Darbo įrankio leistinas sūkių skaičius turi būti ne mažesnis už aukščiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali būti visiškai sugadinamas. f Frezavimo įrankis arba kiti priedai turi tiksliai tikti į Jūsų elektrinio prietaiso įrankių įtvarą (suspaudžiamąją įvorę). Darbo įrankiai, kurie tiksliai netinka į elektrinio prietaiso įrankių įtvarą, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi. f Elektrinį prietaisą visuomet pirmiausia įjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis įstringa ruošinyje, atsiranda atatrankos pavojus. f Nekiškite rankų į frezavimo zoną ir prie frezavimo įrankio. Antrąja ranka laikykite papildomą rankeną arba variklio korpusą. Jei freza laikoma abiem rankomis, tai frezavimo įrankis jų nesužalos. f Niekada nepjaukite metalinių daiktų, vinių ar varžtų. Frezavimo įrankis gali būti pažeidžiamas ir gali pradėti stipriau vibruoti. OBJ_BUCH-1178-002.book Page 229 Thursday, February 9, 2012 3:50 PM230 | Lietuviškai 2 610 022 197 | (9.2.12) Bosch Power Tools f Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti į pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daugybę nuostolių. f Nenaudokite neaštrių ar pažeistų frezavimo įrankių. Neaštrūs ar pažeisti frezavimo įrankiai didina trintį, gali užstrigti ir sukelia disbalansą. f Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir patikimai stovėti. Elektrinis įrankis yra saugiau valdomas, kai laikomas dviem rankomis. f Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. f Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir palaukite, kol jo besisukančios dalys visiškai sustos. Darbo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso. Gaminio ir techninių duomenų aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Atverskite lapą su elektrinio įrankio schema ir, skaitydami instrukciją, palikite šį lapą atverstą. Elektrinio įrankio paskirtis Prietaisas skirtas medžio, plastikinių ir lengvų statybinių medžiagų briaunoms, grioveliams, profiliams bei išilginėms skylėms frezuoti, o taip pat kopijuoti pagal šabloną, patikimai įtvirtinus ruošinį. Sumažinus sūkių skaičių ir naudojant atitinkamas frezas, galima frezuoti ir spalvotuosius metalus. Pavaizduoti prietaiso elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. 1 Frezos variklis 2 Įpjaunamasis/griovelių frezavimo įtaisas 3 Kopijavimo pagal šabloną įtaisas 4 Rankena (izoliuotas rankenos paviršius) 5 Frezavimo gylio tikslaus nustatymo ratukas (įpjaunamasis/griovelių frezavimo įtaisas) 6 Tikslaus frezavimo gylio nustatymo skalė 7 Įpjovimo/griovelių frezavimo funkcijos atblokavimo svirtelė 8 Tikslaus nustatymo indeksinė žymė 9 Frezavimo gylio nustatymo skalė (įpjaunamasis/griovelių frezavimo įtaisas) 10 Sklendė su indeksine žyme (įpjaunamasis/griovelių frezavimo įtaisas) 11 Gylio ribotuvas (įpjaunamasis/griovelių frezavimo įtaisas) 12 Revolverinė atrama 13 Pagrindo plokštė 14 Atraminė plokštė 15 Išankstinio sūkių nustatymo reguliatoriaus ratukas 16 Gylio ribotuvo varžtas briaunuota galvute (įpjaunamasis/griovelių frezavimo įtaisas) 17 Gaubiamoji veržlė su suspaudžiamąja įvore 18 Frezavimo įrankis* 19 Įjungimo-išjungimo jungiklio fiksatorius 20 Įjungimo-išjungimo jungiklis 21 Apsauginis mygtukas varikliui išimti 22 Užveržiamoji svirtelė įpjaunamajam/griovelių frezavimo įtaisui/kopijavimo pagal šabloną įtaisui 23 Lygiagrečiosios atramos kreipiamųjų strypelių laikiklis 24 Frezavimo gylio tikslaus nustatymo ratukas (kopijavimo pagal šabloną įtaisas) 25 Frezavimo gylio apytikslio nustatymo užveržiamoji svirtelė (kopijavimo pagal šabloną įtaisas) 26 Angos frezavimo gylio apytikslio nustatymo svirtelei, naudojant su kopijavimo pagal šabloną įtaisu 27 Suklio fiksuojamasis klavišas 28 Veržliaraktis, rakto plotis 24 mm 29 Rantytas varžtas nusiurbimo adapteriui(2x) * 30 Nusiurbimo adapteris (įpjaunamasis/griovelių frezavimo įtaisas)* 31 Nusiurbimo žarna (Ø 35 mm)* 32 Nusiurbimo adapteris (kopijavimo pagal šabloną įtaisas)* 33 Žiedas nusiurbimo adapteriui (kopijavimo pagal šabloną įtaisui)* 34 Frezavimo gylio nustatymo skalė (kopijavimo pagal šabloną įtaisas) 35 Lygiagrečioji atrama*

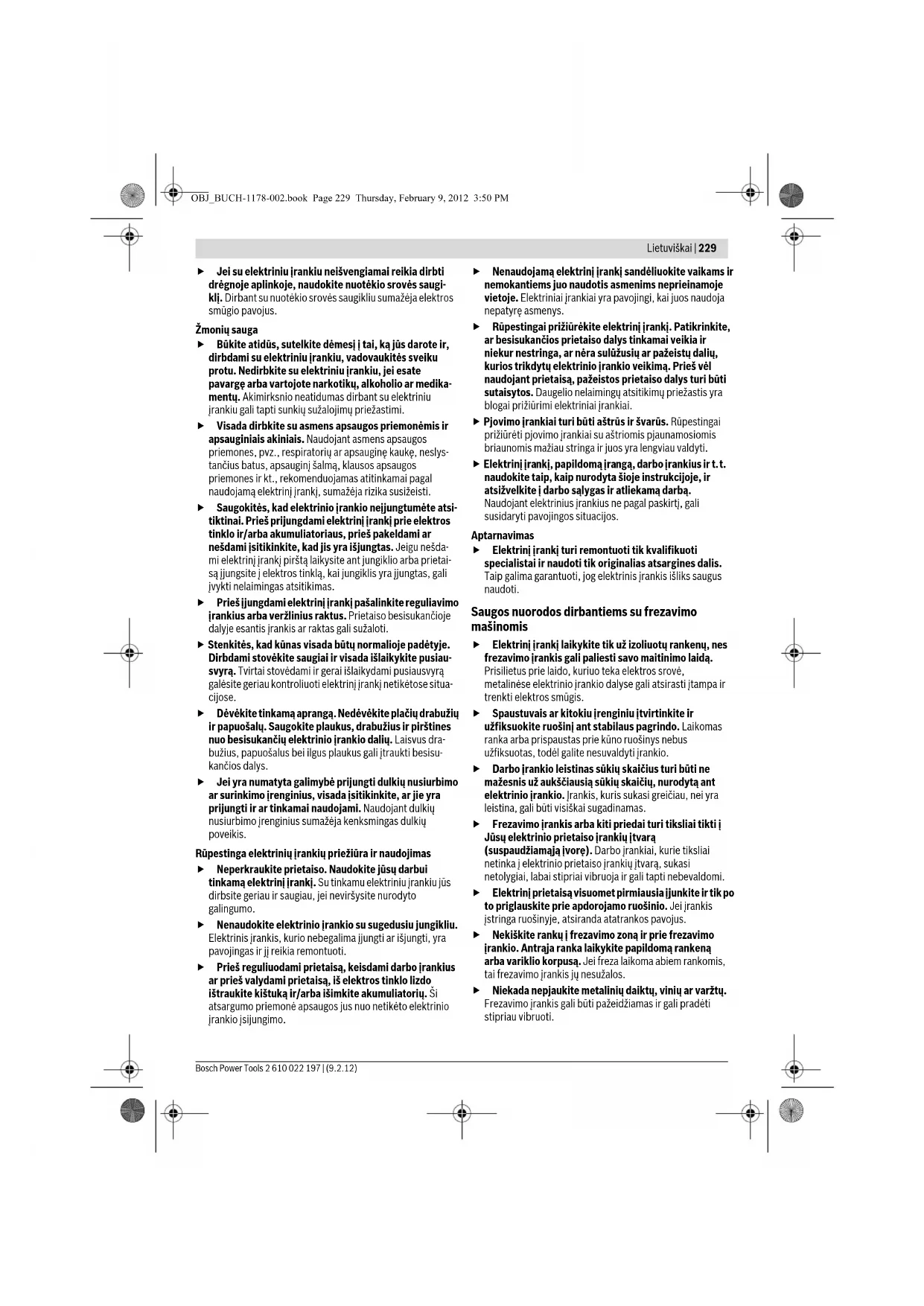

Lygiagrečiosios atramos kreipiamieji strypeliai (2x)* 37 Lygiagrečiosios atramos tikslaus nustatymo sparnuotasis varžtas (2x)* 38 Lygiagrečiosios atramos apytikslio nustatymo sparnuotasis varžtas (2x)* 39 Lygiagrečiosios atramos tikslaus nustatymo ratukas* 40 Reguliuojamas atraminis bėgelis lygiagrečiajai atramai * 41 Lygiagrečiosios atramos kreipiamųjų strypelių sparnuotasis varžtas (2x)* 42 Frezavimo skriestuvas su kreipiamojo bėgelio adapteriu* 43 Frezavimo skriestuvo rankena* 44 Frezavimo skriestuvo apytikslio nustatymo sparnuotasis varžtas (2x)* 45 Frezavimo skriestuvo tikslaus nustatymo sparnuotasis varžtas (1x)* 46 Frezavimo skriestuvo tikslaus nustatymo ratukas* OBJ_BUCH-1178-002.book Page 230 Thursday, February 9, 2012 3:50 PMLietuviškai | 231 Bosch Power Tools 2 610 022 197 | (9.2.12) 47 Centruojamasis varžtas skriestuvo atramai * 48 Distancinė plokštė (priklauso frezavimo skriestuvo rinkiniui)* 49 Kreipiamoji juosta* 50 SDS kopijavimo įvorės adapteris 51 Kopijavimo įvorės adapterio tvirtinamasis varžtas (2x) 52 Kopijavimo įvorės adapterio atblokavimo svirtelė 53 Kopijavimo įvorė 54 Atraminės plokštės tvirtinamasis varžtas 55 Centruojamasis kaištis 56 Kopijavimo pagal šabloną įtaiso tvirtinamasis varžtas* 57 Specialus šešiakampis raktas, skirtas frezavimo gyliui tiksliai nustatyti (kopijavimo pagal šabloną įtaisas)* 58 Frezavimo gylio tikslaus nustatymo įtaiso ilginamoji dalis (kopijavimo pagal šabloną įtaisas)* 59 Nusiurbimo gaubtas briaunoms apdoroti * 60 Nusiurbimo gaubto tvirtinamasis varžtas * *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Informacija apie triukšmą ir vibraciją Triukšmo matavimų vertės nustatytos pagal EN 60745. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 86 dB(A); garso galios lygis 97 dB(A). Paklaida K=3 dB. Dirbkite su klausos apsaugos priemonėmis! Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą. Daugiafunkcinė freza GOF 1600 CE GMF 1600 CE Gaminio numeris 3 601 F24 0.. 3 601 F24 0.. Nominali naudojamoji galia W16001600 Tuščiosios eigos sūkių skaičius min

10000 – 25000 10000 – 25000 Sūkių skaičiaus išankstinis nustatymas z z Elektroninis sūkių stabilizatorius z z Jungtis dulkių nusiurbimo įrenginiui z z Įrankių įtvaras

Frezavimo galvutės eiga (įpjaunamasis/griovelių frezavimo įtaisas) mm 76 76 Svoris pagal „EPTA-Procedure 01/2003“ – Kopijavimo pagal šabloną freza – Įpjaunamoji freza

5,8 4,3 5,8 Apsaugos klasė /II /II Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Frezavimas su kopijavimo pagal šabloną įtaisu Frezavimas su įpjaunamuoju/griovelių frezavimo įtaisu Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60745:

Montavimas f Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Frezos variklio įstatymas į įpjaunamąjį/griovelių frezavimo įtaisą ar kopijavimo pagal šabloną įtaisą (žr. A–B pav.) – Atidarykite įpjaunamojo/griovelių frezavimo įtaiso ar kopijavimo pagal šabloną įtaiso užveržiamąją svirtelę 22. – Stumkite frezavimo variklį į įpjaunamąjį/griovelių frezavimo įtaisą/kopijavimo pagal šabloną įtaisą iki atramos. – Jei naudojate kopijavimo pagal šabloną įtaisą 3, paspauskite užveržiamąją svirtelę 25 ir stumkite frezos variklį 1 kopijavimo pagal šabloną įtaise 3, priklausomai pagal pageidaujamą padėtį, aukštyn arba žemyn, kol jis, užveržiamajai svirtelei 25 jau esant nenuspaustai, užsifiksuos vienoje iš 3 angų 26. – Uždarykite įpjaunamojo/griovelių frezavimo įtaiso ar kopijavimo pagal šabloną įtaiso užveržiamąją svirtelę 22. – Nustatykite norimą frezavimo gylį, žr. skyrių „Frezavimo gylio nustatymas“. Įpjaunamojo/griovelių frezavimo įtaiso ar kopijavimo pagal šabloną įtaiso frezavimo variklio išėmimas (žr. pav. C) – Atidarykite įpjaunamojo/griovelių frezavimo įtaiso ar kopijavimo pagal šabloną įtaiso užveržiamąją svirtelę 22. – Traukite frezavimo variklį iki atramos ir laikykite jį toje padėtyje. – Paspauskite apsauginį mygtuką 21 ir frezavimo variklį išimkite iš įpjaunamojo/griovelių frezavimo įtaiso ar kopijavimo pagal šabloną įtaiso. Jei naudojate kopijavimo pagal šabloną įtaisą 3, papildomai paspauskite ir užveržiamąją svirtelę 25. Frezavimo įrankio įstatymas (žr. pav. D) f Įstatant ar keičiant frezavimo įrankius, rekomenduojama mūvėti apsaugines pirštines. Įvairios konstrukcijos ir kokybės frezavimo įrankius galima pasirinkti pagal pritaikymo sritį. Frezavimo įrankiai, pagaminti iš aukštos kokybės greitapjovio plieno tinka minkštoms medžiagoms, pvz., minkštai medienai ar plastikui, apdirbti. Kietlydinio frezos ypač tinka apdirbant kietas ir abrazyvines medžiagas, pvz., kietmedį ar aliuminį. Originalius frezavimo įrankius iš plačios Bosch papildomos įrangos programos galite įsigyti specializuotoje Bosch parduotuvėje. Jei galima, naudokite frezavimo įrankius, kurių koto skersmuo 12 mm. Naudokite tik nepriekaištingos būklės ir švarius frezavimo įrankius. Frezavimo įrankį galite pakeisti, kai frezos variklis įstatytas į įpjaunamąjį/griovelių frezavimo įtaisą ar kopijavimo pagal šabloną įtaisą. Tačiau mes rekomenduojame įrankį keisti, kai frezos variklis yra išimtas. – Išimkite frezos variklį iš įpjaunamojo/griovelių frezavimo įtaiso ar kopijavimo pagal šabloną įtaiso. – Paspauskite suklio fiksuojamąjį klavišą 27 (n) ir laikykite paspaustą. Sukite suklį ranka, kol fiksatorius užsifiksuos. Suklio fiksuojamąjį klavišą 27 spauskite tik tada, kai prietaisas neveikia. – Atlaisvinkite gaubiamąją veržlę 17: veržliarakčiu 28 (rakto plotis 24 mm) sukite prieš laikrodžio rodyklę (o). – Įstatykite frezavimo įrankį į suspaudžiamąją įvorę. Frezavimo įrankio kotas į suspaudžiamąją įvorę turi būti įstumtas ne mažiau kaip 20 mm. – Užveržkite gaubiamąją veržlę 17: veržliarakčiu 28 (rakto plotis 24 mm) sukite pagal laikrodžio rodyklę. Suklio fiksuojamąjį klavišą 27 atleiskite. f Jei nėra įmontuota kopijavimo įvorė, neįstatykite frezavimo įrankio, kurio skersmuo didesnis kaip 50 mm. Šie frezavimo įrankiai netelpa pro pagrindo plokštę. f Jokiu būdu neužveržkite suspaudžiamosios įvorės su gaubiamąja veržle, jei nėra įstatytas frezavimo įrankis. Priešingu atveju galite pažeisti suspaudžiamąją įvorę. Dulkių, pjuvenų ir drožlių nusiurbimas f Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių me- dienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukelian- čios, o ypač, kai mediena yra apdorota specialiomis medie- nos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Engineering Director PT/ESI OBJ_BUCH-1178-002.book Page 232 Thursday, February 9, 2012 3:50 PMLietuviškai | 233 Bosch Power Tools 2 610 022 197 | (9.2.12) Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių. f Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega. Nusiurbimo adapterio montavimas prie įpjaunamojo/ griovelių frezavimo įtaiso (žr. pav. E) Nusiurbimo adapterį 30 su žarnos jungtimi galima tvirtinti priekinėje arba užpakalinėje dalyje. Esant įstatytam kopijavimo įvorės adapteriui 50, kopijavimo įvorės adapterį turite įstatyti apsukę 180°, kad nusiurbimo adapteris 30 neliestų atblokavimo svirtelės 52. Pritvirtinkite nusiurbimo adapterį 30 dviem varžtais briaunuota galvute 29 prie pagrindo plokštės 13. Siekiant užtikrinti optimalų nusiurbimą, reikia periodiškai išvalyti nusiurbimo adapterį 30. Nusiurbimo adapterio montavimas prie kopijavimo pagal šabloną įtaiso (žr. pav. F) Nusiurbimo adapterį 32 su žarnos jungtimi galima tvirtinti priekinėje arba užpakalinėje dalyje. Esant įstatytam kopijavimo įvorės adapteriui 50, pritvirtinkite nusiurbimo adapterį 32 dviem varžtais briaunuota galvute 29 prie pagrindo plokštės 13. Jei naudojate be kopijavimo įvorės adapterio 50, prieš tai ant nusiurbimo adapterio 32 uždėkite žiedą 33, kaip pavaizduota pav. Dulkių siurblio prijungimas Įstatykite nusiurbimo žarną (Ø 35 mm) 31 (papildoma įranga) ant pritvirtinto nusiurbimo adapterio. Sujunkite nusiurbimo žarną 31 su dulkių siurbliu (papildoma įranga). Elektrinį prietaisą galima tiesiogiai jungti į kištukinį lizdą, esantį Bosch universaliame siurblyje su nuotolinio įjungimo įrenginiu. Įjungus elektrinį įrankį, siurblys įsijungs automatiškai. Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį. Naudojimas Paruošimas naudoti f Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo įtampa turi atitikti elektrinio įrankio firminėje lentelėje nurodytą įtampą. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinklą. Sūkių skaičiaus parinkimas Su sūkių skaičiaus nustatymo reguliatoriaus ratuku 15 reikiamą sūkių skaičių galite nustatyti ir prietaisui veikiant. 1 – 2 mažas sūkių skaičius 3 – 4 vidutinis sūkių skaičius 5 – 6 didelis sūkių skaičius Lentelėje pateiktos vertės yra orientacinės. Reikiamas sūkių skaičius priklauso nuo ruošinio medžiagos ir darbo sąlygų; jį nustatyti galima praktiniais bandymais. Ilgesnį laiką mažais sūkiais veikęs elektrinis įrankis turi būti aušinamas apie 3 min., leidžiant jam veikti maksimaliais sūkiais tuščiąja eiga. Įjungimas ir išjungimas Prieš įjungdami ar išjungdami nustatykite frezavimo gylį, žr. skyrių „Frezavimo gylio nustatymas“. Norėdami įjungti elektrinį įrankį, nuspauskite įjungimo- išjungimo jungiklį 20 ir laikykite jį nuspaustą. Norėdami užfiksuoti nuspaustą įjungimo-išjungimo jungiklį 20, paspauskite fiksatoriaus mygtuką 19. Norėdami išjungti prietaisą, atleiskite įjungimo-išjungimo jungiklį 20, o jei jis yra užfiksuotas fiksatoriumi 19, trumpam nuspauskite ir atleiskite įjungimo-išjungimo jungiklį 20. Nenaudojamą elektrinį įrankį išjunkite, kad tausotumėte energiją. Elektroninis sūkių stabilizatorius Elektroninis sūkių skaičiaus stabilizatorius palaiko beveik pastovų nustatytą sūkių skaičių tiek veikiant prietaisui tuščiąja eiga, tiek su apkrova, ir užtikrina tolygų darbo našumą. Švelnaus paleidimo įtaisas Elektroninis švelnaus paleidimo įtaisas riboja sukimo momentą įjungimo metu ir pailgina variklio eksploatavimo laiką. Frezavimo gylio nustatymas f Frezavimo gylį galima nustatyti tik tada, kai elektrinis prietaisas išjungtas. Frezavimo gylio nustatymas įpjaunamajame/griovelių frezavimo įtaise (žr. pav. G) Norėdami apytiksliai nustatyti frezavimo gylį, atlikite šiuos veiksmus: – Elektrinį prietaisą su įstatytu frezavimo įrankiu pastatykite ant apdorojamojo ruošinio. – Tiksliojo nustatymo skalę 6 nustatykite ties „0“. – Revolverinę atramą 12 nustatykite ant žemiausios pakopos; pajusite, kaip revolverinė atrama užsifiksuoja šioje padėtyje. Medžiaga Frezavimo įrankio skersmuo (mm) Reguliato- riaus padėtis

OBJ_BUCH-1178-002.book Page 233 Thursday, February 9, 2012 3:50 PM234 | Lietuviškai 2 610 022 197 | (9.2.12) Bosch Power Tools – Atlaisvinkite gylio ribotuvo varžtą briaunuota galvute 16 tiek, kad gylio ribotuvas 11 laisvai judėtų. – Paspauskite įpjovimo/griovelių frezavimo funkcijos atblokavimo svirtelę 7 žemyn ir lėtai stumkite vertikalaus frezavimo mašiną žemyn, kol frezavimo įrankis 18 palies ruošinio paviršių. Atleiskite atblokavimo svirtelę 7, kad užfiksuotumėte šį įleidimo gylį. – Spauskite gylio ribotuvą 11 žemyn, kol jis atsirems į revolverinę atramą 12. Sklendę su indeksine žyme 10 pastumkite į frezavimo gylio nustatymo skalės 9 padėtį „0“. – Nustatykite gylio ribotuvą 11 ties norimu frezavimo gyliu ir priveržkite gylio ribotuvo varžtą briaunuota galvute 16. Saugokite, kad nebepastumtumėte sklendės su indeksine žyme 10. – Paspauskite įpjovimo/griovelių frezavimo funkcijos atblokavimo svirtelę 7 ir stumkite vertikalaus frezavimo mašiną į aukščiausią padėtį. Nustatytas frezavimo gylis pasiekimas tik tada, jei įpjovimo metu gylio ribotuvas 11 atsiremia į revolverinę atramą 12. Norint išfrezuoti gilesnius profilius, reikia atlikti daugiau apdirbimo operacijų, kurias vykdant būtų nudrožiamos plonesnės drožlės. Naudodamiesi revolverine atrama 12, frezavimo operaciją galite suskirstyti į kelias pakopas. Tuo tikslu žemiausią revolverinės atramos pakopą nustatykite pagal norimą galutinį frezavimo gylį ir pirmosioms apdirbimo operacijoms atlikti pirmiausiai pasirinkite aukštesnes pakopas. Atstumas tarp pakopų yra apie 3,2 mm. Po bandomojo frezavimo, sukdami ratuką 5 galite nustatyti tikslų norimą frezavimo gylį; jei frezavimo gylį norite padidinti, sukite pagal laikrodžio rodyklę, jei frezavimo gylį norite sumažinti, sukite prieš laikrodžio rodyklę. Skalė 6 padeda orientuotis. Vienas sūkis atitinka 1,5 mm postūmį, viena padala skalės 6 viršutiniame krašte atitinka postūmio pailginimą 0,1 mm. Maksimalus postūmis yra ± 16 mm. Pavyzdys: norimas frezavimo ilgis turi būti 10 mm; atlikus bandomąjį frezavimą ir išmatavus griovelio gylį nustatyta, kad išfrezuotas griovelis yra 9,6 mm gylio. – Paspauskite įpjovimo/griovelių frezavimo funkcijos atblokavimo svirtelę 7 ir stumkite vertikalaus frezavimo mašiną į aukščiausią padėtį. – Pasukite ratuką 5 0,4 mm/4 padalomis (užduotosios ir esamosios vertės skirtumas) pagal laikrodžio rodyklę. – Patikrinkite nustatytą frezavimo gylį, t.y. dar kartą atlikite bandomąjį frezavimą. Atlikdami tikslius frezavimo gylio nustatymus įsitikinkite, kad šone ant įpjovimo/griovelių frezavimo įtaiso esanti indeksinė žymė 8 yra ties vidurine įspausta linija. Taip bus užtikrinta, kad papildomai reguliuojant įleidimo gylį abiem kryptimis bus pakankamas reguliavimo atstumas. Jei įpjaunamasis/griovelių frezavimo įtaisas 2 yra nuleistas iki maksimalaus įleidimo gylio, tai ir tikslaus nustatymo įtaisais didesnio įleidimo gylio nebus galima pasiekti, nes buvo išnaudotas visas reguliavimo atstumas. Tiksliųjų nustatymų taip pat negalima atlikti, jei gylio ribotuvas 11 yra atsirėmęs į revolverinę atramą 12. Frezavimo gylio nustatymas kopijavimo pagal šabloną įtaise (žr. pav. H) Norėdami nustatyti frezavimo gylį, atlikite šiuos veiksmus: – Atidarykite kopijavimo pagal šabloną įtaiso užveržiamąją svirtelę 22. – Frezavimo gylį galite nustatyti trimis pakopomis. Tuo tikslu paspauskite užveržiamąją svirtelę 25 ir stumkite frezos variklį 1 kopijavimo pagal šabloną įtaise 3 aukštyn arba žemyn, kol užveržiamajai svirtelei 25 jau esant nenuspaustai, jis užsifiksuos vienoje iš 3 angų 26. Atstumai tarp angų yra 12,7 mm (0,5 "). – Frezavimo gylį tiksliai nustatyti galima frezavimo gylio tikslaus nustatymo ratuku 24; jei frezavimo gylį norite padidinti, sukite pagal laikrodžio rodyklę, jei frezavimo gylį norite sumažinti, sukite prieš laikrodžio rodyklę. Postūmis ant ratuko esančioje skalėje 24 yra nurodytas coliais ir milimetrais. Didžiausias reguliavimo intervalas yra 41 mm. Frezavimo gylio skalė 34 skirta papildomai orientacijai. Pavyzdys: pageidaujamas frezavimo ilgis turi būti 10,0 mm; atlikus bandomąjį frezavimą ir išmatavus griovelio gylį nustatyta, kad išfrezuotas griovelis yra 9,5 mm gylio. – Ant ratuko esančią skalę 24 nustatykite į padėtį „0“, tačiau ratuko 24 nepasukite. Tada ratuką 24 pasukę pagal laikrodžio rodyklę nustatykite ties verte „0,5“. – Patikrinkite nustatytą frezavimo gylį, t.y. dar kartą atlikite bandomąjį frezavimą. Darbo patarimai Frezavimo kryptis ir frezavimas (žr. pav. I) f Frezuojant prietaisas visada turi būti stumiamas prieš frezavimo įrankio 18 sukimosi kryptį (priešpriešinis judėjimas). Frezuojant pagal sukimosi kryptį (sinchroniškumas), elektrinis prietaisas gali iškristi iš rankų. Jei norite frezuoti su įpjaunamuoju/griovelių frezavimo įtaisu 2, atlikite šiuos veiksmus: – Nustatykite norimą frezavimo gylį, žr. skyrių „Frezavimo gylio nustatymas“. – Elektrinį prietaisą su įstatytu frezavimo įrankiu pastatykite ant apdorojamojo ruošinio ir elektrinį prietaisą įjunkite. – Spauskite įpjovimo/griovelių frezavimo funkcijos atblokavimo svirtelę 7 žemyn ir lėtai stumkite vertikalaus frezavimo mašiną žemyn, kol pasieksite nustatytą frezavimo gylį. Atleiskite atblokavimo svirtelę 7, kad užfiksuotumėte šį įleidimo gylį. – Frezuodami stumkite prietaisą tolygiai. – Baigę frezuoti, vertikalaus frezavimo mašiną grąžinkite į aukščiausią padėtį. – Elektrinį prietaisą išjunkite. Jei norite frezuoti su kopijavimo pagal šabloną įtaisu 3, atlikite šiuos veiksmus: – Nuoroda: atkreipkite dėmesį, kad frezavimo įrankis 18 frezuojant su kopijavimo pagal šabloną įtaisu 3 visada yra išlindęs per pagrindo plokštę 13. Nepažeiskite šablono ar ruošinio. – Nustatykite norimą frezavimo gylį, žr. skyrių „Frezavimo gylio nustatymas“. OBJ_BUCH-1178-002.book Page 234 Thursday, February 9, 2012 3:50 PMLietuviškai | 235 Bosch Power Tools 2 610 022 197 | (9.2.12) – Įjunkite elektrinį prietaisą ir veskite jį link apdorojamosios vietos. – Frezuodami stumkite prietaisą tolygiai. – Elektrinį prietaisą išjunkite. Nepadėkite elektrinio prietaiso, kol nesustojo frezavimo įrankis. Frezavimas su pagalbine atrama (žr. pav. J) Apdorodami didelius ruošinius ar frezuodami griovelius, prie ruošinio kaip pagalbinę atramą galite pritvirtinti lentą ar lentjuosetę, ir daugiafunkcinę frezą vesti išilgai pagalbinės atramos. Naudodami įpjaunamąjį/griovelių frezavimo įtaisą 2, daugiafunkcinę frezą plokščiąja atraminės plokštės puse veskite palei pagalbinę atramą. Briaunų frezavimas arba figūrinis frezavimas Frezuojant briaunas ar figūras be lygiagrečiosios atramos, reikia naudoti frezavimo įrankį su kreipiamuoju kakliuku arba rutuliniu guoliu. – Įjungtą elektrinį prietaisą veskite iš šono link ruošinio, kol frezavimo įrankio kreipiamasis kakliukas arba rutulinis guolis priglus prie apdorojamojo ruošinio briaunos. – Elektrinį prietaisą laikydami abiem rankom veskite išilgai ruošinio krašto. Prietaisą stenkitės laikyti vienodu kampu. Per stipriai spaudžiant galima pažeisti ruošinio kraštą. Frezavimas su lygiagrečiąja atrama (žr. pav. K) Įstumkite lygiagrečiąją atramą 35 su kreipiamaisiais strypeliais 36 į pagrindo plokštę 13 ir, nustatę norimą atstumą, priveržkite ją sparnuotaisiais varžtais 41. Sparnuotaisiais varžtais 37 ir 38 papildomai galima reguliuoti lygiagrečiosios atramos ilgį. Atsukę abu sparnuotuosius varžtus 37, ratuku 39 galite nustatyti tikslų ilgį. Vienas sūkis atitinka 2,0mm postūmį, viena ratuko 39 padala atitinka 0,1 mm postūmį. Atraminiu bėgeliu 40 galite keisti lygiagrečiosios atramos atraminio paviršiaus plotą. Įjungtą elektrinį prietaisą, spausdami iš šono pastovia jėga, tolygiai veskite lygiagrečiąja atrama išilgai ruošinio krašto. Frezavimas su frezavimo skriestuvu (žr. pav. L) Norint išfrezuoti apskritimus, galima naudoti frezavimo skriestuvą su kreipiamojo bėgelio adapteriu 42. Įstatykite frezavimo skriestuvą, kaip pavaizduota paveikslėlyje. Į frezavimo skriestuvo sriegį įsukite centruojamąjį varžtą 47. Varžto smaigalį įstatykite į apskritimo, kurį reikia išfrezuoti, centrą; atkreipkite dėmesį, kad varžto smaigalys įsmigtų į ruošinio paviršių. Stumdami frezavimo skriestuvą apytiksliai nustatykite norimą spindulį ir priveržkite sparnuotuosius varžtus 44 ir 45. Atsukę sparnuotąjį važtą 45, ratuku 46 galite nustatyti tikslų ilgį. Vienas sūkis atitinka 2,0 mm postūmį, viena ratuko

padala atitinka 0,1 mm postūmį. Įjungtą elektrinį prietaisą laikydami už dešiniosios rankenos 4 ir frezavimo skriestuvo rankenos 43, veskite ruošinio paviršiumi. Frezavimas su kreipiamuoju bėgeliu (žr. pav. M) Su kreipiamuoju bėgeliu 49 galima frezuoti tiesias linijas. Kad išlygintumėte aukščių skirtumą, turite įdėti distancinę plokštę 48. Įstatykite frezavimo skriestuvą su kreipiamojo bėgelio adapteriu 42, kaip pavaizduota paveikslėlyje. Kreipiamąjį bėgelį 49 pritvirtinkite ant ruošinio specialia tvirtinimo įranga, pvz., spaustuvais. Elektrinį prietaisą su įmontuotu kreipiamojo bėgelio adapteriu 42 pastatykite ant kreipiamojo bėgelio. Frezavimas su kopijavimo įvore (žr. pav. N–Q) Su kopijavimo įvore 53 ruošinyje galima nukopijuoti pavyzdžių arba šablonų kontūrus. Norint naudoti kopijavimo įvorę 53, pirmiausia į atraminę plokštę 14 reikia įstatyti kopijavimo įvorės adapterį 50. Įstatykite kopijavimo įvorės adapterį 50 iš viršaus ant atraminės plokštės 14 ir prisukite jį dviem tvirtinamaisiais varžtais 51. Atkreipkite dėmesį, kad kopijavimo įvorės adapterio atblokavimo svirtelė 52 laisvai judėtų. Pagal šablono ar pavyzdžio storį pasirinkite atitinkamą kopijavimo įvorę. Kadangi kopijavimo įvorė išsikiša, šablonas turi būti ne plonesnis kaip 8 mm. Pastumkite atblokavimo svirtelę 52 ir įstatykite kopijavimo įvorę 53 iš apačios į kopijavimo įvorės adapterį 50. Turi jaustis, kaip kodiniai kumšteliai užsifiksuoja kopijavimo įvorės išpjovose. Patikrinkite atstumą nuo frezos ašies iki kopijavimo įvorės briaunos, žr. „Pagrindo plokštės centravimas“. f Pasirinkite tokį frezavimo įrankį, kurio skersmuo mažesnis už kopijavimo įvorės vidinį skersmenį. Jei norite frezuoti su kopijavimo įvore 53, atlikite šiuos veiksmus: – Nuoroda: atkreipkite dėmesį, kad frezavimo įrankis 18 frezuojant su kopijavimo pagal šabloną įtaisu 3 visada yra išlindęs per pagrindo plokštę 13. Nepažeiskite šablono ar ruošinio. – Įjungtą elektrinį prietaisą su kopijavimo įvore pridėkite prie šablono. – Naudojant įpjaunamąjį/griovelių frezavimo įtaisą 2: spauskite įpjovimo/griovelių frezavimo funkcijos atblokavimo svirtelę 7 žemyn ir lėtai stumkite vertikalaus frezavimo mašiną žemyn, kol pasieksite nustatytą frezavimo gylį. Atleiskite atblokavimo svirtelę 7, kad užfiksuotumėte šį įleidimo gylį. – Elektrinį prietaisą su išsikišusia kopijavimo įvore, spausdami iš šono, veskite pagal šabloną. Pagrindo plokštės centravimas (žr. pav. R) Kad atstumas nuo frezos ašies iki kopijavimo įvorės briaunos visur būtų vienodas, kopijavimo įvorę galima centruoti atraminės plokštės atžvilgiu. – Naudojant įpjaunamąjį/griovelių frezavimo įtaisą 2: paspauskite įpjovimo/griovelių frezavimo funkcijos atblokavimo svirtelę 7 žemyn ir stumkite vertikalaus frezavimo mašiną pagrindo plokštės kryptimi iki atramos. Atleiskite atblokavimo svirtelę 7, kad užfiksuotumėte šį įleidimo gylį. – Atsukite tvirtinamuosius varžtus 54 apie 2 sūkius, kad atraminė plokštė 14 galėtų laisvai judėti. OBJ_BUCH-1178-002.book Page 235 Thursday, February 9, 2012 3:50 PM236 | Lietuviškai 2 610 022 197 | (9.2.12) Bosch Power Tools – Įstatykite centruojamąjį kaištį 55 į griebtuvą, kaip pavaizduota paveikslėlyje. Gaubiamąją veržlę priveržkite ranka tiek, kad centruojamasis kaištis dar galėtų laisvai judėti. – Švelniai stumdami atraminę plokštę 14, suderinkite centruojamąjį kaištį 55 kopijavimo įvorės 53 atžvilgiu. – Tvirtai priveržkite tvirtinamuosius varžtus 54. – Išimkite centruojamąjį kaištį 55 iš griebtuvo. – Naudojant įpjaunamąjį/griovelių frezavimo įtaisą 2: paspauskite įpjovimo/griovelių frezavimo funkcijos atblokavimo svirtelę 7 ir stumkite vertikalaus frezavimo mašiną atgal į aukščiausią padėtį. Darbas su frezavimo staliuku (žr. pav. S) Kopijavimo pagal šabloną įtaisą 3 galima įstatyti į pritaikytą frezavimo staliuką. Kad galėtumėte prietaisą pritvirtinti prie frezavimo staliuko, nuimkite atraminę plokštę 14 ir pritvirtinkite kopijavimo pagal šabloną įtaisą 3 tvirtinamaisiais varžtais 56 prie frezavimo staliuko. f Tvirtindami kopijavimo pagal šabloną įtaisą prie frezavimo staliuko, laikykitės frezavimo staliuko naudojimo instrukcijos reikalavimų. Norint pritvirtinti kopijavimo pagal šabloną įtaisą, frezavimo staliuke taip pat reikia išgręžti skyles. Frezavimo gyliui tiksliai nustatyti geriausiai naudokite frezavimo gylio tikslaus nustatymo įtaiso ilginamąją dalį 58 arba specialų šešiakampį raktą 57. Frezavimas su nusiurbimo gaubtu (žr. pav. T–U) Norėdami apdoroti briaunas, galite naudoti nusiurbimo gaubtą 59. – Nusiurbimo gaubtą 59 2 varžtais 60 pritvirtinkite prie pagrindo plokštės 13. Nusiurbimo gaubtą 59 galima pritvirtinti 3 skirtingose padėtyse, kaip pavaizduota pav. – Norėdami apdoroto lygius paviršius, nusiurbimo gaubtą nuimkite. Priežiūra ir servisas Priežiūra ir valymas f Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. f Reguliariai valykite elektrinį įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai. f Esant ekstremalioms darbo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrenginį. Ventiliacines angas dažnai prapūskite ir prijunkite nuotėkio srovės apsauginį išjungiklį (FI). Apdorojant metalus elektrinio įrankio viduje gali nusėsti laidžios dulkės. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Jeigu elektrinis įrankis, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotame Bosch elektrinių įrankių klientų aptarnavimo skyriuje. Ieškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio užsakymo numerį. Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais. Lietuva Bosch įrankių servisas Informacijos tarnyba: +370 (037) 713350 ļrankių remontas: +370 (037) 713352 Faksas: +370 (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Galimi pakeitimai. OBJ_BUCH-1178-002.book Page 236 Thursday, February 9, 2012 3:50 PMﻲﺑﺮﻋ
