Typ produktu	Fréza / multifunkční horní frézka
Značka	Bosch
Model	GOF 1600 CE
Jmenovitý příkon	1600 W
Otáčky naprázdno	10 000 - 25 000 ot./min
Předvolba otáček	Ano (kolečko 15, polohy 1-6)
Constant-Electronic	Ano, udržuje otáčky při zatížení
Měkký start	Ano, omezuje točivý moment při startu
Upínání nástroje	Upínací kleština 8 - 12 mm (1/2")
Zdvih spouštěcí jednotky	76 mm
Hmotnost (ponorná jednotka)	5,8 kg (podle EPTA 01/2003)
Hmotnost (kopírovací jednotka)	4,3 kg (podle EPTA 01/2003)
Napájení	Síťové, 230 V AC
Třída ochrany	II (dvojitá izolace)
Připojení odsávání	Ano, pro hadici Ø 35 mm
Hladina akustického tlaku	86 dB(A)
Hladina akustického výkonu	97 dB(A)
Vibrace (frézování s kopírovací jednotkou)	6,0 m/s² (nejistota K=1,5 m/s²)
Vibrace (frézování s ponornou jednotkou)	5,5 m/s² (nejistota K=1,5 m/s²)
Určení použití	Dřevo, plasty, neželezné kovy (při snížených otáčkách)
Údržba	Čistěte větrací otvory, používejte vysavač, vyfoukejte stlačeným vzduchem
Náhradní díly a opravitelnost	Opravy provádí autorizovaný servis Bosch; náhradní díly pod číslem výrobku (10 číslic)
Obsah dodávky	Motor, ponorná jednotka, kopírovací jednotka, upínací kleština, plochý klíč, paralelní doraz, frézovací kružítko, adaptéry atd.
Záruka	Záruka výrobce (není specifikována v návodu)

Často kladené otázky - GOF 1600 CE BOSCH

Jak nainstalovat frézovací nástroj do motoru?

Stiskněte tlačítko blokování vřetena 27, povolte převlečnou matici 17 klíčem 28, zasuňte stopku frézy alespoň 20 mm do upínací kleštiny a poté utáhněte převlečnou matici. Uvolněte blokování vřetena. Používejte ochranné rukavice.

Jak nastavit hloubku frézování na ponorné jednotce?

Položte přístroj na obrobek, povolte rýhovaný šroub 16, spusťte nástroj, dokud se nedotkne povrchu, upevněte doraz hloubky 11 na požadovaný dílek a utáhněte. Pro jemné nastavení použijte přesné seřízení 5 (1 otáčka = 1,5 mm).

Mohu s touto frézkou obrábět kov?

Ano, se sníženými otáčkami a frézami vhodnými pro neželezné kovy. Zvolte nízkou polohu kolečka 15 (např. 1-2) a používejte nástroje z karbidu.

Jak používat kopírovací kroužek?

Namontujte adaptér 50 na základovou desku, vložte kopírovací kroužek 53 zespodu a zajistěte západkami. Zvolte frézu s menším průměrem, než je kroužek. Veďte přístroj podél šablony a vyvíjejte boční tlak.

Jaký je bezpečnostní postup před výměnou nástroje?

Vždy odpojte napájecí zástrčku. Stiskněte blokování vřetena 27 pouze při úplném zastavení. Používejte rukavice. Neutahujte převlečnou matici bez nasazeného frézovacího nástroje, poškodili byste kleštinu.

Jak udržovat přístroj pro dlouhou životnost?

Pravidelně čistěte větrací otvory stlačeným vzduchem. V prašném prostředí používejte vysavač. Po delší práci při nízkých otáčkách nechte přístroj 3 minuty běžet naprázdno na maximální otáčky pro ochlazení.

Jak nastavit paralelní doraz?

Vložte tyče 36 do základové desky a utáhněte křídlovými šrouby 41. Délku nastavte šrouby 37 a 38. Pro jemné nastavení použijte tlačítko 39 (1 otáčka = 2,0 mm). Doraz 40 umožňuje měnit užitečnou plochu.

Jaký směr frézování použít?

Vždy frézujte proti směru otáčení nástroje (protisměrné frézování). Frézování stejným směrem může vytrhnout přístroj z rukou. Veďte plynulým posuvem.

Jak namontovat motor do kopírovací jednotky?

Otevřete upínací páku 22, zasuňte motor až na doraz. Stiskněte páku 25 a nastavte motor do jedné ze 3 drážek 26 pro přibližné přednastavení hloubky. Zavřete páku 22.

Kde najít náhradní díly a poprodejní servis?

Navštivte www.bosch-pt.com pro rozložené pohledy. Ve Francii volejte 0811360122 (cena místního hovoru) nebo kontaktujte [e-mail]. Uveďte 10místné číslo výrobku.

NÁVOD K OBSLUZE GOF 1600 CE BOSCH

Fovodn naovnda poudte

huEredetihaszalati ultasitas

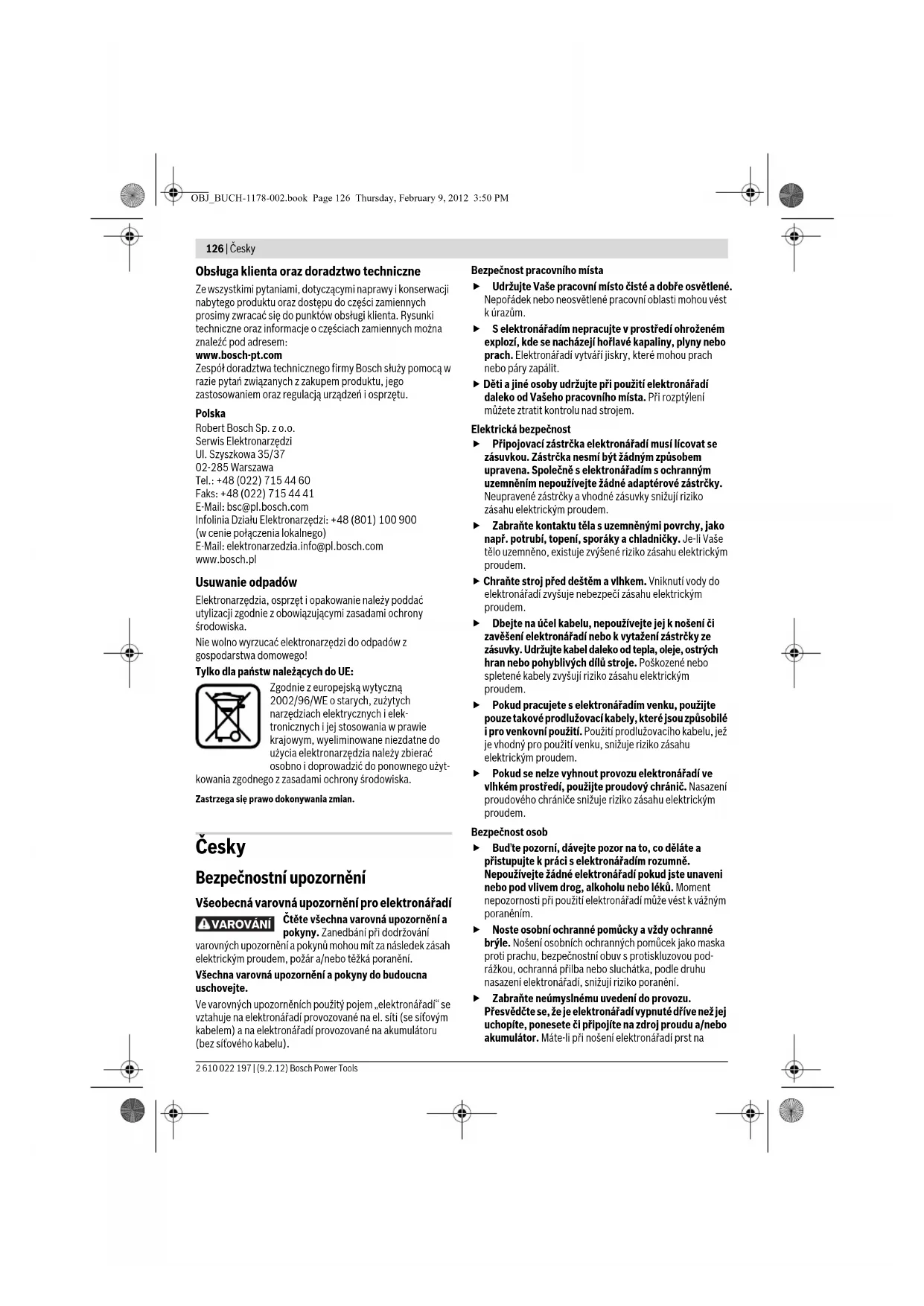

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ

Čtěte všechna varovná upozornění a

varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucí použití.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

Bezpečnost pracovního místa

Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jak např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem. Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektronářadím venku, používejte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.

Bezpečnost osob

Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, při nasazení elektronářadí, snižují riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté, dříve než je uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na

Pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.

Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravek, přesvědčte se, že jsou připojena správně a použity. Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout, je nebezpečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lépe vést. Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

Servis

Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro frézování

Držte elektronářadí pouze na izolovaných uchopovacích plochách, poněvadž fréza může zasáhnout vlastní síťový kabel. Kontakt s elektrickým

vedením pod napětím může přivést napětí na kovové díly stroje a vést k zásahu elektrickým proudem.

Obrobek upevněte a zajistěte pomocí svěrek nebo jiným způsobem na stabilním podkladu. Když držíte obrobek v ruce nebo proti Vašemu tělu, zůstává nestabilní, což může vést ke ztrátě kontroly. Dovolený počet otáček nasazeného nástroje musí být minimálně tak vysoký, jak je uvedeno na elektronáradí. Příslušenství, které se otáčí rychleji, než je dovoleno, se může zničit. Frézovací nástroje nebo další příslušenství musí přesně lícovat do nástrojového držáku (upínací kleštiny) Vašeho elektronáradí. Nástroje, které přesně nelícují do nástrojového držáku elektronáradí, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly. Elektronáradí veďte k obrobku pouze zapnuté. Jinak existuje nebezpečí zpětného rázu, pokud se nasazený nástroj v obrobku vzpříčí. Nesahejte svýma rukama do prostoru frézování na frézovací nástroj. Svou druhou rukou držte přídavnou rukojet' nebo těleso motoru. Pokud oběma rukama držíte frézku, pak Vaše ruce nemohou být zraněny frézovacím nástrojem. Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Frézovací nástroj se může poškodit a vést ke zvýšeným vibracím. Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úderu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úder elektrickým proudem. Nepoužívejte žádné tupé nebo poškozené frézy. Tupé nebo poškozené frézy způsobují zvýšené tření, mohou být svírány a vést k havárii. Elektronáradí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronáradí vedeno bezpečněji. Zajistěte obrobek. Obrobek upevněný upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. Než jej odložíte, počkejte, až se elektronáradí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronáradím.

Popis výrobku a specifikací

Číslování zobrazených komponent se vztahuje na zobrazení elektronáradí na grafické straně.

1 Frézovací motor 2 Zanořovací jednotka 3 Kopírovací jednotka 4 Rukojet (izolovaná plocha rukojeti) 5 Otočný knoflík pro jemné nastavení hloubky frézování (zanořovací jednotka) 6 Stupnice jemného nastavení hloubky frézování 7 Odjišťovací páčka zanořovací funkce 8 Indexovací ryska jemného nastavení 9 Stupnice nastavení hloubky frézování (zanořovací jednotka) 10 Šoupátko s indexovací značkou (zanořovací jednotka) 11 Hloubkový doraz (zanořovací jednotka) 12 Revolverový doraz 13 Základová deska 14 Kluzná deska 15 Nastavovací kolečko předvolby počtu otáček 16 Rýhovaný šroub hloubkového dorazu (zanořovací jednotka) 17 Převlečná matice s kleštinou 18 Frézovací nástroj 19 Aretační tlačítko spínače 20 Spínač 21 Pojistné tlačítko pro odejmutí motoru 22 Upínací páčka zanořovací/kopírovací jednotky 23 Upnutí vodících tyčí podélného dorazu 24 Otočný knoflík pro jemné nastavení hloubky frézování (kopírovací jednotka) 25 Upínací páčka pro hrubé nastavení hloubky frézování (kopírovací jednotka) 26 Výběr pro hrubé nastavení hloubky frézování u kopírovací jednotky 27 Aretační tlačítko vřetene 28 Stranový klíč 24 mm

29 Rýhovaný šroub pro odsávací adaptér (2x) 30 Odsávací adaptér (zanořovací jednotka) 31 Odsávací hadice (Ø35 mm) 32 Odsávací adaptér (kopírovací jednotka) 33 Mezikroužek odsávacího adaptéru (kopírovací jednotka) 34 Stupnice nastavení hloubky frézování (kopírovací jednotka) 35 Podélný doraz 36 Vodící tyč podélného dorazu (2x) 37 Křídlový šroub jemného nastavení podélného dorazu (2x) 38 Křídlový šroub hrubého nastavení podélného dorazu (2x) 39 Otočný knoflík pro jemné nastavení podélného dorazu 40 Přestavitelná dorazová lišta podélného dorazu 41 Křídlový šroub vodících tyčí podélného dorazu (2x) 42 Frézovací kružítko/adapter vodícího profilu 43 Madlo frézovacího kružítka 44 Křídlový šroub hrubého nastavení frézovacího kružítka (2x) 45 Křídlový šroub pro jemné nastavení frézovacího kružítka (1x) 46 Otočný knoflík pro jemné nastavení frézovacího kružítka 47 Středicí šroub kružítka 48 Distanční deska (obsažena v sadě „Frézovací kružítko“) 49 Vodící profil 50 SDS adaptér kopírovacího pouzdra 51 Upevňovací šroub adaptéru kopírovacího pouzdra (2x) 52 Odjišťovací páčka adaptérů kopírovacího pouzdra 53 Kopírovací pouzdro 54 Upevňovací šroub kluzné desky 55 Středicí trn 56 Upevňovací šrouby kopírovací jednotky 57 Speciální šestihranný klíč pro jemné nastavení hloubky frézování (kopírovací jednotka) 58 Prodloužení pro jemné nastavení hloubky frézování (kopírovací jednotka) 59 Odsávací kryt pro opracování hran 60 Upevňovací šroub odsávacího krytu Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technická data

Multifunkéri frézka GOF 1600 CE GMF 1600 CE
Objednaci cislo		3 601 F24 0.. 3 601 F24 0..
Jmenovità príkon	W	1	6
Otáčky naprázdno	min-1	10000 - 25000	10000 - 25000
Předvolba počtu otáček		●	●
Udaje plati pro jmenovità napěti [U] 230 V. U odlišných napěti a podle země specifickích proveyné se mohou tyto udaje lišit.

2610022 197(9.2.12) Bosch Power Tools

Česky | 129

Multifunkční frézka GOF 1600 CE GMF 1600 CE
Konstantní elektronika		●	●
Připojka pro odsávány prachu		●	●
Nástrojový držák	mm	8 - 12	8 - 12
	inch	½ - ½	½ - ½
Zdvih koše frézky (zanořovaci Jednotka)	mm 76 76
Hmotnost podle EPTA-Procedure 01/2003
- Kopírovaci frézka	kg	-	4,3
- Zanořovaci frézka	kg	5,8	5,8
Tržda ochrany		☐/II /II	☐
Udaje plati pro jmenovité napěti [U] 230 V. U odlišněch napěti a podle země specifikůch provedeni se mohuj tyho udaje lišit.

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60745.

Hodnocená hladina hluku stroje A činí typicky: hladina akustického tlaku 86 dB(A); hladina akustického výkonu 97 dB(A).

Nepřesnost K = 3 dB.

Noste chrániče sluchu!

		Frézoványis
		kopirovácijednotkou	Frézoványiscanofovacijednotkou
Celkóve hodnoty vibraciáh(vektorový součet tří os)a nepřesnost Kstanoveny podle EN 60745:
ah	m/s2	=6,0	=5,5
K	m/s2	=1,5	=1,5

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jak např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.

Prohlášení o shodě C

Prohlašujeme v plné naší zodpovědnosti, že v odstavci "Technická data" popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

• Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Nasazení frézovacího motoru do zanořovací/kopírovací jednotky (viz obrázky A-B)

Otevřete upínací páčku zanořovací/kopírovací jednotky 22. - Frézovací motor zasuňte až na doraz do zanořovací/kopírovací jednotky. - Při použití kopírovací jednotky 3 stiskněte upínací páčku 25 a posuňte frézovací motor 1 v kopírovací jednotce 3 podle požadované polohy nahoru nebo dolů, až se při nestlačené upínací páčce 25 zaaretuje v jednom ze 3 vybrání 26. - Uzavřete upínací páčku zanořovací/kopírovací jednotky 22. - Nastavte požadovanou hloubku frézování, viz odstavec "Nastavení hloubky frézování".

130| Česky

Odejmutí frézovacího motoru od zanořovací/kopírovací jednotky (viz obr. C)

Otevřete upínací páčku zanořovací/kopírovací jednotky 22. Zatáhněte frézovací motor až na doraz a podržte jej v této poloze. Stiskněte pojistné tlačítko 21 a frézovací motor vytáhněte zcela ven ze zanořovací/kopírovací jednotky. Při použití kopírovací jednotky 3 navíc stiskněte upínací páčku 25.

Nasazení frézovacího nástroje (viz obr. D)

Při nasazování a výměně frézovacího nástroje je doporučeno nosit ochranné rukavice.

Podle účelu nasazení jsou k dispozici frézovací nástroje v nejrůznějších provedeních a jakostech.

Frézovací nástroje z vysoce výkonné rychlořezné oceli jsou vhodné pro opracování měkkých materiálů, jako např. měkké dřevo a plast.

Frézovací nástroje s tvrdokovovými břity jsou zvláště vhodné pro tvrdé a abrazivní materiály, jako např. tvrdé dřevo a hliník.

Originální frézovací nástroje z rozsáhlého programu příslušenství Bosch obdržíte u svého odborného prodejce.

Používejte pokud možno frézovací nástroje s průměrem stopky 12 mm. Nasaďte jen bezvadné a čisté frézovací nástroje.

Frézovací nástroj můžete vyměnit, když je frézovací motor nasazen do zanořovací/kopírovací jednotky. Doporučujeme provádět výměnu nástroje demontovaným frézovacím motorem.

Vyjměte frézovací motor ven ze zanořovací/kopírovací jednotky. - Stiskněte aretační tlačítko vřetene 27 (O) a pevně je podržte. Pootočte případně vřeteno trochu rukou, až aretace zaskočí.

Aretační tlačítko vřetene 27 ovládejte pouze za klidového stavu.

Povolte převlečnou matici 17 pomocí stranového klíče 28 (otvor klíče 24 mm) otáčením proti směru hodinových ručiček (e). - Nasuňte frézovací nástroj do upínací kleštiny. Stopka frézy musí být zasunuta minimálně 20 mm do upínací kleštiny. - Otáčením ve směru hodinových ručiček pevně utáhněte převlečnou matici 17 pomocí stranového klíče 28 (otvor klíče 24 mm). Uvolněte aretační tlačítko vřetene 27. Bez namontovaného kopírovacího pouzdra nenasazujte žádné frézovací nástroje s průměrem větším než 50 mm. Tyto frézovací nástroje nelícují skrz základovou desku. Upínací kleštinu s převlečnou maticí nikdy pevně neutahujte, pokud není namontován žádný frézovací nástroj. Jinak se může upínací kleština poškodit.

Odsávání prachu/třísek

Prach materiálů, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou vyvolat

alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přísadami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pokud možno používejte pro daný materiál vhodné odsávání prachu. - Pečujte o dobré větrání pracovního prostoru. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály. Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit.

Montáž odsávacího adaptéru na zanořovací jednotku (viz obr. E)

Odsávací adaptér 30 lze namontovat přípojkou hadice dopředu nebo dozadu. Při vloženém adaptéru kopírovacího pouzdra 50 případně musíte adaptér kopírovacího pouzdra namontovat otočený o 180°, aby se odsávací adaptér 30 nedotýkal odjišťovací páčky 52. Odsávací adaptér 30 upevněte pomocí 2 rýhovaných šroubů 29 na základovou desku 13.

Pro zaručení optimálního odsávání se musí odsávací adaptér 30 pravidelně čistit.

Montáž odsávacího adaptéru na kopírovací jednotku (viz obr. F)

Odsávací adaptér 32 lze namontovat přípojkou hadice dopředu nebo dozadu. Při vloženém adaptéru kopírovacího pouzdra 50 upevněte odsávací adaptér 32 pomocí 2 rýhovaných šroubů 29 na základovou desku 13. U aplikací bez adaptéru kopírovacího pouzdra 50 namontujte napřed mezikroužek 33 na odsávací adaptér 32, jak je ukázáno na obrázku.

Připojení odsávání prachu

Odsávací hadici (Ø 35 mm) 31 (příslušenství) nasaďte na namontovaný odsávací adaptér. Odsávací hadici 31 spojte s vysavačem (příslušenství).

Pomocí nastavovacího kolečka předvolby počtu otáček 15 můžete předvolit potřebný počet otáček i během provozu.

1-2 nízký počet otáček

3-4 střední počet otáček

5-6 vysoký počet otáček

V tabulce zobrazené hodnoty jsou normativy. Potřebný počet otáček je závislý na materiálu a pracovních podmínkách a lze je zjistit praktickými zkouškami.

Material Prümér frézy	Poloha
	(mm)	nastavovacijo kolečka 15
Tvrédé fvre (buk)	4 - 10	5 - 6
	12 - 20	3 - 4
	22 - 40	1 - 2
Měkké fvre (borovice)	4 - 10	5 - 6
	12 - 20	3 - 6
	22 - 40	1 - 3
Dřevotřískové desky	4 - 10	3 - 6
	12 - 20	2 - 4
	22 - 40	1 - 3
Plasty	4 - 15	2 - 3
	16 - 40	1 - 2
Hliník	4 - 15	1 - 2
	16 - 40	1

Po delší práci s malými otáčkami byste měli stroj k ochlazení nechat běžet naprázdno asi 3 minuty při maximálních otáčkách.

Zapnutí-vypnutí

Před zapnutím nastavte hloubku frézování, viz odstavec "Nastavení hloubky frézování".

K uvedení elektronářadí do provozu stiskněte spínač 20 a podržte jej stisknutý.

K aretaci stisknutého spínače 20 stiskněte aretační tlačítko 19.

K vypnutí elektronářadí stiskněte spínač 20 a uvolněte jej, případně pokud je zaaretován aretačním tlačítkem 19, stiskněte spínač 20 krátce a poté jej uvolněte.

Pokud elektronářadí nepoužíváte, vypněte jej, aby se šetřila energie.

Konstantní elektronika

Konstantní elektronika udržuje počet otáček při běhu naprázdno a při zatížení téměř konstantní a zaručuje rovnoměrný pracovní výkon.

Pozvolný rozběh

Elektronický pozvolný rozběh omezuje krouticí moment při zapnutí a zvyšuje životnost motoru.

Nastavení hloubky frézování

Nastavení hloubky frézování se smí provádět jen při vypnutém elektronářadí.

Nastavení hloubky frézování na zanořovací jednotce (viz obr. G)

Pro hrubé nastavení hloubky frézování postupujte následovně:

- Posadte elektronářadí namontovaným frézovacím nástrojem na opracovávaný obrobek. - Otočte stupnici jemného nastavení 6 na 0,4. Revolverový doraz 12 dejte na nejnižší stupeň; revolverový doraz citelně zaskočí. - Povolte rýhovaný šroub na hloubkovém dorazu 16 tak, aby byl hloubkový doraz 11 volně pohyblivý. Stiskněte odjišťovací páčku zanořovací funkce 7 dolů a pomalu veďte horní frézku dolů, až se fréza 18 dotkne povrchu obrobku. Odjišťovací páčku zanořovací funkce 7 zase uvolněte, aby se tato hloubka zanoření zafixovala. Stiskněte hloubkový doraz 11 dolů, až dosedne na revolverový doraz 12. Dejte soupátko s indexovací značkou 10 na pozici "0" na stupnici hloubky frézování 9. Hloubkový doraz 11 dejte na požadovanou hloubku frézování a pevně utáhněte rýhovaný šroub na hloubkovém dorazu 16. Dbejte na to, abyste přitom soupátko s indexovací značkou 10 nepřestavili. - Stiskněte odjišťovací páčku zanořovací funkce 7 a veďte horní frézku do nejvyšší polohy.

Nastavené hloubky frézování se dosáhne jen tehdy, když při zanořovacím procesu narazí hloubkový doraz 11 na revolverový doraz 12.

U větších hloubek frézování byste měli provést více chodů opracování pokaždé s menším úběrem třísky. Pomocí revolverového dorazu 12 můžete proces frézování rozdělit na několik stupňů. K tomu nastavte požadovanou hloubku frézování pomocí nejnižšího stupně revolverového dorazu a pro první chody opracování volte nejdříve vyšší stupně. Vzdálenost stupňů činí pokaždé cca 3,2 mm.

Po zkušebním frézovacím cyklu můžete otáčením otočného knoflíku 5 přesně nastavit hloubku frézování na požadovaný rozměr; pro zvětšení hloubky frézování otáčejte ve směru hodinových ručiček, pro zmenšení hloubky frézování otáčejte proti směru hodinových ručiček. Stupnice 6 přitom slouží k orientaci. Jedno otočení odpovídá dráze přestavení 1,5 mm, dílky rysky na horním okraji stupnice 6 odpovídají změně dráhy přestavení o 0,1 mm. Maximální dráha přestavení činí ± 16 mm.

Příklad: Požadovaná hloubka frézování má být 10,0 mm, zkušební frézování ukázalo hloubku 9,6 mm.

Stlačte tlačítko odjišťovacího packu pro zanorovací funkci a veďte horní frézku do nejvyšší polohy. - Otočte otočný knoflík 5 o 0,4 mm / 4 dílčí rysky (rozdíl z požadované a stávající hodnoty) ve směru hodinových ručiček. - Zkontrolujte zvolenou hloubku dalším zkušebním frézováním.

U jemného nastavování frézovací hloubky zajistěte, aby na boku zanořovací jednotky umístěná indexovací ryska 8 ukazovala na střední z vyrytých čar. Tak je zajištěno, že je k dispozici dostatečná přestavovací dráha pro seřízení hloubky frézování v obou směrech.

Sjela-li zanořovací jednotka 2 na maximální hloubku zanoření, nelze ani přes jemné nastavení dosáhnout větší hloubky zanoření, protože byla využita maximální přestavovací dráha.

Jemné nastavení není možné ani tehdy, když hloubkový doraz 11 narazil na revolverový doraz 12.

Nastavení hloubky frézování na kopírovací jednotce (viz obr. H)

Pro nastavení hloubky frézování postupujte následovně:

• Otevřete upínací páčku kopírovací jednotky 22.
• Frézovací hloubku můžete nahrubo přednastavit ve 3 stupních. K tomu stlačte upínací páčku 25 a posuňte frézovací motor 1 v kopírovací jednotce 3 nahoru nebo dolů, až se při nestlačené upínací páčce 25 zaaretuje v jednom ze 3 vybrání 26. Vybrání mají rozestup pokaždé 12,7 mm (0,5"). - Pro jemné nastavení hloubky frézování slouží otočný knoflík jemného nastavení hloubky frézování 24; pro zvětšení hloubky frézování otáčejte ve směru hodinových ručiček, pro zmenšení hloubky frézování otáčejte proti směru hodinových ručiček. Přestavovací dráha je uvedena na stupnici na otočném knoflíku 24 v palcích a v milimetrech. Maximální rozsah nastavení činí 41 mm. Stupnice hloubky frézování 34 slouží k doplňkové orientaci.

Příklad: Požadovaná hloubka frézování má být 10,0 mm, zkušební frézování ukázalo hloubku 9,5 mm.

• Nastavte stupnici na otočném knoflíku 24 na 0" bez toho, aby se otočný knoflík 24 sám přestavil. Poté přestavte otočný knoflík 24 ve směru hodinových ručiček na hodnotu 0,5". - Zkontrolujte zvolenou hloubku dalším zkušebním frézováním.

Pracovní pokyny

Směr a proces frézování (viz obr. 1)

Proces frézování musí být vždy proveden proti směru otáčení frézovacího nástroje 18 (nesousledně). Při frézování ve směru otáčení (sousledně) se Vám může elektronářadí vytrhnout z ruky.

K frézování se zanořovací jednotkou 2 postupujte následovně:

- Nastavte požadovanou hloubku frézování, viz odstavec "Nastavení hloubky frézování". - Přiložte elektronářadí s namontovaným frézovacím nástrojem na opracovávaný obrobek a elektronářadí zapněte. Stlačte odjišťovací páku zanořovací funkce 7 dolů a pomalu veďte horní frézku dolů, až se dosáhne nastavené hloubky frézování. Odjišťovací páku 7 zase uvolněte, aby se tato hloubka zanoření zafixovala. Proveďte proces frézování rovnoměrným posuvem. - Po ukončení procesu frézování uveďte horní frézku zpátky do nejvyšší polohy. - Elektronářadí vypněte.

K frézování s kopírovací jednotkou 3 postupujte následovně:

• Upozornění: Vezměte v úvahu, že frézovací nástroj 18 při frézování s kopírovací jednotkou 3 vždy trčí ze základové desky 13. Nepoškoďte stůl nebo obrobek. - Nastavte požadovanou hloubku frézování, viz odstavec "Nastavení hloubky frézování". - Elektronářadí zapněte a přiložte jej na opracovávané místo. Proveďte proces frézování rovnoměrným posuvem. - Elektronářadí vypněte. Elektronářadí neodkládejte dříve, než je frézovací nástroj ve stavu klidu.

Frézování pomocí dorazu (viz obr. J)

Při obrábění velkých obrobků, například při frézování drážek, můžete na obrobek upevnit prkno nebo lištu jako pomocný doraz a multifunkční frézku vést podél pomocného dorazu. Při použití zanořovací jednotky 2 veďte multifunkční frézku podél pomocného dorazu zploštělou stranou.

Frézování hran nebo tvarů

Při frézování hran nebo tvarů bez podélného dorazu musí být frézovací nástroj vybaven vodicím čepem nebo kuličkovým ložiskem.

• Přiložte zapnuté elektronářadí z boku na obrobek, až vodicí čep nebo kuličkové ložisko frézovacího nástroje přiléhá na opracovávanou hranu obrobku. - Elektronářadí veďte oběma rukama podél hrany obrobku. Dbejte přitom na položení ve správném úhlu. Příliš silný přítlak může hranu obrobku poškodit.

Frézování s podélným dorazem (viz obr. K)

Zastrčte podélný doraz 35 s vodicími tyčemi 36 do základové desky 13 a přišroubujte je pomocí křídlových šroubů 41 podle potřebného rozměru. Křídlovými šrouby 37 a 38 můžete podélný doraz dodatečně délkově seřídit.

Pomocí otočného knoflíku 39 můžete po uvolnění obou křídlových šroubů 37 délku jemně nastavit. Jedno otočení přitom odpovídá dráze přestavení 2,0 mm, jedna dílčí ryska na otočném knoflíku 39 odpovídá změně dráhy přestavení o 0,1 mm.

Pomocí dorazové lišty 40 můžete změnit účinnou dotykovou plochu podélného dorazu.

Zapnuté elektronářadí veďte s rovnoměrným posuvem a bočním tlakem na podélný doraz podél hrany obrobku.

Frézování s frézovacím kružítkem (viz obr. L)

Pro kruhové frézovací práce můžete použít frézovací kružítko/adaptér vodicího profilu 42. Frézovací kružítko namontujte, jak je ukázáno na obrázku.

Šrouby 47 našroubujte do závitů ve frézovacím kružítku. Hrot šroubu nasaďte do středu frézovaného kruhového oblouku, dbejte přitom na to, aby se hrot šroubu zapíchl do povrchu obrobku.

Posunutím frézovacího kružítka nahrubo nastavte požadovaný poloměr a křídlové šrouby 44 a 45 pevně utáhněte.

Pomocí otočného knoflíku 46 můžete po uvolnění křídlového šroubu 45 délku jemně stavět. Jedno otočení přitom odpovídá dráze přestavení 2,0 mm, jedna dílčí ryska na otočném knoflíku 46 odpovídá změně dráhy přestavení o 0,1 mm.

Zapnuté elektronářadí veďte pomocí pravé rukojeti 4 a madla frézovacího kružítka 43 přes obrobek.

Frézování s vodicím profilem (viz obr. M)

S pomocí vodícího profilu 49 můžete provádět přimočaré probíhající pracovní procesy.

K vyrovnání výškového rozdílu musíte namontovat distanční desku 48.

Frézovací kružítko/adapter vodícího profilu 42 namontujte jak ukázáno na obrázku.

Vodící profil 49 upevněte pomocí vhodných upínacích přípravků, např. šroubových svěrek, na obrobek. Elektronářadí s namontovaným adapterem vodícího profilu 42 posaďte na vodící profil.

Frézování s kopírovacím pouzdrem (viz obrázky N-Q)

S pomocí kopírovacího pouzdra 53 můžete přenášet na obrobek obrys z předloh, popř. šablon.

Pro použití kopírovacího pouzdra 53 musí být napřed nasazen adapter kopírovacího pouzdra 50 do kluzné desky 14.

Adapter kopírovacího pouzdra 50 posaďte seshora na kluznou desku 14 a pevně je přišroubujte pomocí 2 upevňovacích šroubů 51. Dbejte na to, aby byla odjišťovací páčka adapteru kopírovacího pouzdra 52 volně pohyblivá.

Zkontrolujte vzdálenost středu frézy a okraje kopírovacího pouzdra, viz odstavec "Středění základové desky".

Průměr frézovacího nástroje zvolte menší, než je vnitřní průměr kopírovacího pouzdra.

K frézování s kopírovacím pouzdrem 53 postupujte následovně:

• Upozornění: Vezměte v úvahu, že frézovací nástroj 18 při frézování s kopírovacím pouzdrem 53 vždy trčí ze základové desky 13. Černoskočte šablonu nebo obrobek. Zapnuté elektronářadí s kopírovacím pouzdrem přiložte na šablonu. Při používání zanořovací jednotky 2: stlačte odjišťovací páčku zanořovací funkce 7 dolů a pomalu veďte horní frézku dolů, až se dosáhne nastavené hloubky frézování. Odjišťovací páčku 7 zase uvolněte, aby se tato hloubka zanoření zafixovala.
• Veďte elektronářadí s přečnívajícím kopírovacím pouzdrem s bočním tlakem podél šablony.

Středění základové desky (viz obr. R)

Tím, že vzdálenost středu frézování od okraje kopírovacího pouzdra je všude stejná, mohou být kopírovací pouzdro a kluzná deska, je-li to nutné, vůči sobě vystředěny. - Při používání zanořovací jednotky 2: stlačte odjišťovací páčku zanořovací funkce 7 dolů a veďte horní frézku až na doraz ve směru základové desky. Odjišťovací páčku 7 zase uvolněte, aby se tato hloubka zanoření zafixovala.

Povolte upevňovací šrouby 54 asi o 2 otáčky tak, aby byla kluzná deska 14 volně pohyblivá. - Vsadte středící trn 55 do nástrojového držáku, jak je ukázáno na obrázku. Rukou utáhněte převlečnou matici tak, aby středící trn byl ještě volně pohyblivý. Srovnejte vůči sobě středící trn 55 a kopírovací pouzdro 53 lehkým posunem kluzné desky 14. Upevňovací šrouby 54 opět pevně utáhněte. - Středící trn 55 odstraňte z nástrojového držáku. Při používání zanořovací jednotky 2: stlačte odjišťovací páčku zanořovací funkce 7 a uveďte horní frézku zpátky do nejvyšší polohy.

Práce s frézovacím stolem (viz obrázek S)

Kopírovací jednotku 3 lze nasadit do vhodného frézovacího stolu. Pro montáž odstraňte kluznou desku 14 a kopírovací jednotku 3 upevněte pomocí upevňovacích šroubů 56 na frézovací stůl.

Při montáži kopírovací jednotky dbejte na návod k obsluze Vašeho frézovacího stolu. Případně se pro montáž kopírovací jednotky musí ve frézovacím stole zhotovit otvory.

K jemnému nastavení hloubky frézování nejlépe použijte prodloužení 58 nebo speciální šestihranný klíč 57.

Frézování s odsávacím krytem (viz obrázky T-U)

Pro opracování hran můžete navíc použít odsávací kryt 59.

• Odsávací kryt 59 upevněte pomocí 2 šroubů 60 na základovou desku 13. Odsávací kryt 59 lze upevnit ve 3 různých polohách, jak je ukázáno na obrázku. - Pro opracování hladkých rovných ploch odsávací kryt zase odejměte.

Údržba a servis

Údržba a čištění

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Při extrémních podmínkách nasazení používejte podle možností vždy odsávací zařízení. Často vyfukujte větrací otvory a předřaďte proudový chránič (FI). Při opracování kovů se může uvnitř elektronářadí usazovat vodivý prach. Ochranná izolace elektronářadí může být omezena.

Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.

134 | Slovensky

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravám, údržbě Vašeho výrobku a k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání, nastavení výrobku a příslušenství.

Česká republika

Robert Bosch odbytová s.r.o.

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musejí být u neupotřebitelná elektronářadí rozebrána, shromážděna a dodána k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostní pokyny

Všeobecná varovná upozornění a bezpečnostní pokyny

POZOR

Přečtěte si všechna varovná upozornění a bezpečnostní pokyny.

Zanedbání dodržování varovných upozornění a pokynů uvedených v následujícím textu může mít za následek zásah elektrickým proudem, způsobit požár a/nebo těžké poranění.

Tato varovná upozornění a bezpečnostní pokyny pečlivě uschovejte pro budoucí použití.

Pojem „ruční elektrické nářadí“ používaný v následujícím textu se vztahuje na ruční elektrické nářadí napájené ze sítě (s přívodním kabelem) a na ruční elektrické nářadí napájené akumulátorovou baterií (bez přívodního kabelu).

Bezpečnost na pracovišti

Pracoviště vždy udržujte čisté a dobře osvětlené. Nepořádek a neosvětlené prostory pracoviště mohou mít za následek pracovní úrazy.

Tímto nářadím nepracujte v prostředí ohroženém výbuchem, v němž se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. Ruční elektrické nářadí vytváří jiskry, které by mohly prach nebo páry zapálit. Nedovolte dětem ani jiným nepovolaným osobám, aby se během používání ručního elektrického nářadí zdržovaly v blízkosti pracoviště. Při odvedení pozornosti ze strany jiné osoby můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Pečlivé používání ručního elektrického nářadí a manipulace s ním

Bezpečnostní pokyny pro frézování

Hodnotená hodnota hladiny hluku A tohto náradia je typicky: Akustický tlak 86 dB(A); Hodnota hladiny akustického tlaku 97 dB(A). Nepresnosť merania K=3 dB.

Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.

Ak sú potrebné väčšie frézovacie hĺbky, mali by ste vykonať viacero pracovných krokov s menším úberom triesky. Pomocou revolverového dorazu 12 môžete frézovanie rozdeliť na viac pracovných krokov, resp. stupňov. Nastavte na tento účel požadovanú frézovaciu hĺbku s najnižším stupňom revolverového dorazu a zvoľte pre ďalšie pracovné kroky najprv vyššie stupne. Vzdialenosť jednotlivých stupňov bude vždy približne 3,2 mm.

Po vykonaní skúšobného frézovania môžete otáčaním otočného gombíka 5 presne nastaviť frézovaciu hĺbku na požadovanú hodnotu; otáčaním v smere pohybu hodinových ručičiek zväčšujete frézovaciu hĺbku, otáčaním proti smeru pohybu hodinových ručičiek frézovaciu hĺbku zmenšíte. Stupnica na jemné nastavenie 6 slúži pritom ako orientačná pomôcka. Jedna obrátka (jedno otočenie) zodpovedá veľkosti prestavenia 1,5 mm, jeden dielik na hornom okraji stupnice 6 zodpovedá nastaveniu o 0,1 mm. Maximálna hodnota prestavenia je ± 16 mm.

Pri frézovaní kopírovacou jednotkou 3 postupujte nasledovne:

Zapnuté ručné elektrické náradie veďte pozdĺž hrany obrobku rovnomerným posuvom a bočným tlakom na paralelný doraz.

Na kruhové frézovacie práce môžete použiť frézovacie kružidlo/adapter vodiacej lišty 42. Frézovacie kružidlo namontujte podľa obrázka.

Prisuňte zapnuté ručné elektrické náradie ťahaním za pravú rukoväť 4 a za rukoväť pre frézovacie kružidlo 43 nad obrobok.

Pri frézovaní s kopírovacou objímkou 53 postupujte nasledovne:
