pozicije, kako je prikazano na slici. – Za obradu ravnih planarnih površina ponovno skinite usisnu haubu. Održavanje i servisiranje Održavanje i čišćenje f Prije svih radova na električnom alatu izvucite mrežni utikač iz utičnice. f Električni alat i otvore za hlađenje održavajte čistim kako bi se moglo dobro i sigurno raditi. f Kod ekstremnih uvjeta primjene po mogućnosti uvijek treba koristiti usisni uređaj. Često ispuhavajte otvore za hlađenje i predspojite zaštitnu sklopku struje kvara (FI). Kod obrade metala vodljiva prašina se može nakupiti unutar električnog alata. To može negativno utjecati na zaštitnu izolaciju električnog alata. Ako je potrebna zamjena priključnog kabela, tada je treba provesti u Bosch servisu ili u ovlaštenom servisu za Bosch električne alate, kako bi se izbjeglo ugrožavanje sigurnosti. Ako bi električni alat unatoč brižljivih postupaka izrade i ispitivanja ipak prestao raditi, popravak treba prepustiti ovlaštenom servisu za Bosch električne alate. Za slučaj povratnih upita ili naručivanja rezervnih dijelova, molimo vas neizostavno navedite 10-znamenkasti kataloški broj sa tipske pločice električnog alata. Servis za kupce i savjetovanje kupaca Naš servis će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika za kupce rado će odgovoriti na vaša pitanja o kupnji, primjeni i podešavanju proizvoda i pribora. OBJ_BUCH-1178-002.book Page 211 Thursday, February 9, 2012 3:50 PM212 | Eesti 2 610 022 197 | (9.2.12) Bosch Power Tools Hrvatski Robert Bosch d.o.o Kneza Branimira 22 10040 Zagreb Tel.: +385 (01) 295 80 51 Fax: +386 (01) 5193 407 Zbrinjavanje Električni alat, pribor i ambalažu treba dovesti na ekološki prihvatljivu ponovnu primjenu. Električne alate ne bacajte u kućni otpad! Samo za zemlje EU: Prema Europskim smjernicama 2002/96/EZ za električne i elektroničke stare uređaje, neuporabivi električni alati moraju se odvojeno sakupljati i dovoditi na ekološki prihvatljivo recikliranje. Zadržavamo pravo na promjene. Eesti Ohutusnõuded Üldised ohutusjuhised Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas f Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus võib põhjustada õnnetusi. f Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. f Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda. Elektriohutus f Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. f Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. f Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. f Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. f Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasuta- miseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. f Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitse- lülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus f Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. f Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. f Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. f Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. f Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. f Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. f Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. TÄHELEPANU OBJ_BUCH-1178-002.book Page 212 Thursday, February 9, 2012 3:50 PMEesti | 213 Bosch Power Tools 2 610 022 197 | (9.2.12) Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine f Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. f Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. f Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus- abinõu väldib elektrilise tööriista soovimatut käivitamist. f Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. f Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. f Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. f Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Teenindus f Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded freesimisel f Hoidke elektrilist tööriista ainult käepideme isoleeritud pindadest, kuna freesitera võib tabada seadme enda toitejuhet. Kokkupuude pingestatud juhtmega võib seada pinge alla ka tööriista metallosad ja tekitada elektrilöögi. f Kinnitage toorik pitskruvi või mõne muu kinnitusvahendi abil stabiilse aluse külge. Kui hoiate toorikut vaid käega või surute seda vastu oma keha, jääb toorik liikuvaks, mistõttu võite kaotada selle üle kontrolli. f Kasutatava tarviku lubatud pöörete arv peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda. f Freesitera ja teiste lisatarvikute varre läbimõõt peab vastama elektrilise tööriista tarvikukinnituse (tsangi) läbimõõdule. Tarvikud, mille varre läbimõõt ei vasta elektrilise tööriista tarvikukinnituse läbimõõdule, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotuse tööriista üle. f Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub. f Ärge viige oma käsi freesimispiirkonda ja freesitera lähedusse. Hoidke teise käega lisakäepidemest või mootorikorpusest. Kui hoiate freesi mõlema käega, ei saa freesitera teie käsi vigastada. f Freesimisel vältige freesitera kokkupuudet metallesemete, naelte või kruvidega. Freesitera võib kahjustuda ja suurendada vibratsiooni. f Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veeto- rustiku vigastamine põhjustab materiaalse kahju ja võib tekitada elektrilöögi. f Ärge kasutage nürisid või kahjustatud freesiterasid. Nürid ja kahjustatud freesiterad tekitavad suurema hõõrdumise, võivad kinni kiilduda ja põhjustavad massi tasakaalustatuse kadumise. f Hoidke elektrilist tööriista töötades mõlema käega ja säilitage stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes. f Kinnitage töödeldav toorik. Kinnitusseadmete või kruus- tangidega kinnitatud toorik püsib kindlamalt kui käega hoides. f Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjustada kontrolli kaotuse seadme üle. Seadme ja selle funktsioonide kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lahti. Nõuetekohane kasutamine Seade on ette nähtud soonte, servade, profiilide ja pikiavade freesimiseks puitu, plastmaterjalidesse ja kergehitusmaterjalidesse, samuti kopeerfreesimiseks. Töötamisel peab seade kindlalt toetuma töödeldavale pinnale. Madalamatel pööretel ja vastavate freesiteradega saab töödelda ka värvilisi metalle. OBJ_BUCH-1178-002.book Page 213 Thursday, February 9, 2012 3:50 PM214 | Eesti 2 610 022 197 | (9.2.12) Bosch Power Tools Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Freesimootor 2 Uputusrakis 3 Kopeerrakis 4 Käepide (isoleeritud haardepind) 5 Pöördnupp freesimissügavuse peenreguleerimiseks (uputusrakis) 6 Skaala freesimissügavuse peenreguleerimiseks 7 Uputusfunktsiooni vabastushoob 8 Peenreguleerimise indeksmärk 9 Freesimissügavuse reguleerimise skaala (uputusrakis) 10 Indeksmärgiga plaat (uputusrakis) 11 Sügavuspiirik (uputusrakis) 12 Revolverpiirik 13 Alusplaat 14 Liugtald 15 Pöörete arvu regulaator 16 Sügavuspiiriku rihveldatud kruvi (uputusrakis) 17 Mutter koos tsangiga 18 Freesitera* 19 Lüliti (sisse/välja) lukustusnupp 20 Lüliti (sisse/välja) 21 Mootori eemaldamise kaitsekruvi 22 Lukustushoob uputusrakise/kopeerrakise jaoks 23 Paralleeljuhiku juhtvarraste kinnituskoht 24 Pöördnupp freesimissügavuse peenreguleerimiseks (kopeerrakis) 25 Lukustushoob freesimissügavuse jämereguleerimiseks (kopeerrakis) 26 Avad freesimissügavuse jämereguleerimiseks kopeerrakisel 27 Spindlilukustusnupp 28 Lehtvõti avaga 24 mm 29 Rihveldatud kruvi tolmueemaldusadapteri jaoks(2x) * 30 Tolmueemaldusadapter (uputusrakis)* 31 Imivoolik (Ø 35 mm)* 32 Tolmueemaldusadapter (kopeerrakis)* 33 Tolmueemaldusadapteri vaherõngas (kopeerrakis)* 34 Freesimissügavuse reguleerimise skaala (kopeerrakis) 35 Paralleeljuhik* 36 Paralleeljuhiku juhtvarras (2x)* 37 Tiibkruvi paralleeljuhiku peenreguleerimiseks (2x)* 38 Tiibkruvi paralleeljuhiku jämereguleerimiseks (2x)* 39 Pöördnupp paralleeljuhiku peenreguleerimiseks* 40 Reguleeritav piirdesiin paralleeljuhikule * 41 Tiibkruvi paralleeljuhiku juhtvarraste jaoks (2x)* 42 Freesisirkel/juhtsiini adapter* 43 Freesisirkli pide* 44 Tiibkruvi freesisirkli jämereguleerimiseks (2x)* 45 Tiibkruvi freesisirkli peenreguleerimiseks (1x)* 46 Pöördnupp freesisirkli peenreguleerimiseks* 47 Tsentreerimiskruvi sirklijuhikule * 48 Vaheplaat (sisaldub freesisirkli komplektis)* 49 Juhtsiin* 50 Kopeerhülsi SDS-adapter 51 Kinnituskruvi kopeerhülsi adapteri jaoks (2x) 52 Kopeerhülsi adapteri vabastushoob 53 Kopeerhülss 54 Liugtalla kinnituskruvi 55 Tsentreerimistorn 56 Kopeerrakise kinnituskruvid* 57 Spetsiaalne kuuskantvõti freesimissügavuse peenreguleerimiseks (kopeerrakis)* 58 Pikendus freesimissügavuse peenreguleerimiseks (kopeerrakis)* 59 Tolmueemaldusrakis servade töötlemiseks * 60 Tolmueemaldusrakise kinnituskruvi* *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Universaalfrees GOF 1600 CE GMF 1600 CE Tootenumber 3 601 F24 0.. 3 601 F24 0.. Nimivõimsus W16001600 Tühikäigupöörded min

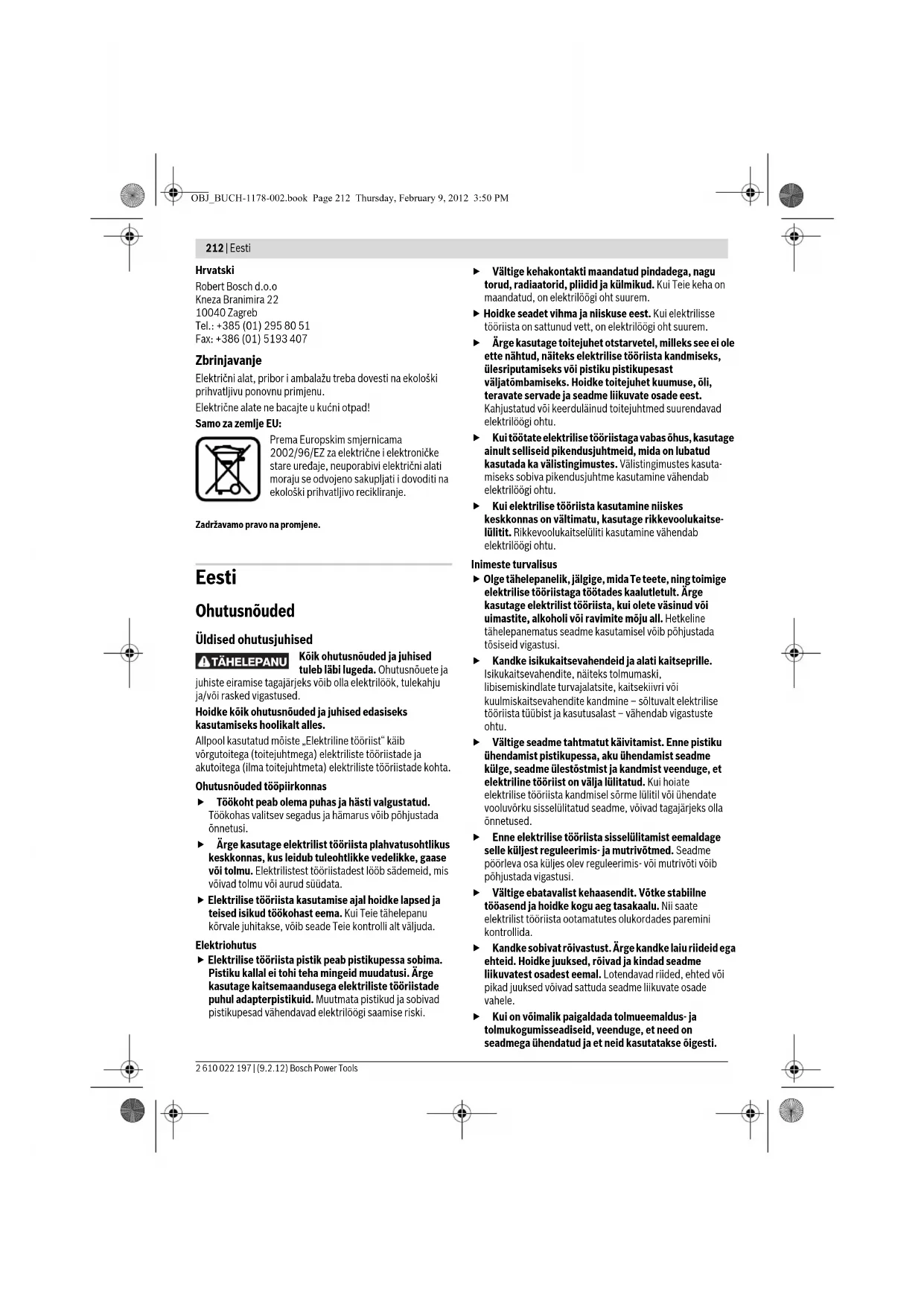

Freesikorvi käik (uputusrakis) mm 76 76 Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. OBJ_BUCH-1178-002.book Page 214 Thursday, February 9, 2012 3:50 PMEesti | 215 Bosch Power Tools 2 610 022 197 | (9.2.12) Andmed müra/vibratsiooni kohta Müra mõõdetud vastavalt standardile EN 60745. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 86 dB(A); müravõimsuse tase 97 dB(A). Mõõtemääramatus K=3 dB. Kasutage kuulmiskaitsevahendeid! Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni tööperioodi jooksul tunduvalt vähendada. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Vastavus normidele Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2011/65/EL, 2004/108/EÜ, 2006/42/EÜ. Tehniline toimik (2006/42/EÜ) saadaval: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaaž f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Freesimootori paigaldamine uputusrakisesse/ kopeerrakisesse (vt jooniseid A – B) – Avage uputusrakise/kopeerrakise lukustushoob 22. – Lükake freesimootor kuni piirikuni uputusrakisesse/ kopeerrakisesse. – Kopeerrakise 3 kasutamisel vajutage lukustushoovale 25 ja lükake freesimootorit 1 kopeerrakises 3 sõltuvalt soovitud asendist üles või alla, kuni see lahtilastud lukustushoova 25 puhul ühes 3 avast 26 lukustub. – Sulgege uputusrakise/kopeerrakise lukustushoob 22. – Reguleerige välja soovitud freesimissügavus, vt punkti „Freesimissügavuse reguleerimine“. Freesimootori lahutamine uputusrakisest/ kopeerrakisest (vt joonist C) – Avage uputusrakise/kopeerrakise lukustushoob 22. – Tõmmake freesimootorit kuni piirikuni ja hoidke seda selles asendis. – Vajutage kaitsenupule 21 ja tõmmake freesimootor uputusrakisest/kopeerrakisest täielikult välja. Kopeerrakise 3 kasutamisel vajutage lisaks lukustushoovale 25. Freesitera paigaldamine (vt joonist D) f Freesiterade paigaldamisel ja vahetamisel on soovitav kanda kaitsekindaid. Igaks kasutusotstarbeks on saadaval sobiva kvaliteediga freesiterad. Kõrgekvaliteetsest kiirlõiketerasest freesiterad sobivad pehmete materjalide, nt pehme puidu ja plastmaterjalide töötlemiseks. Kaal EPTA-Procedure 01/2003 järgi – Kopeerrakis – Uputusrakis

5,8 4,3 5,8 Kaitseaste /II /II Universaalfrees GOF 1600 CE GMF 1600 CE Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Freesimine kopeerrakisega Freesimine sukelrakisega Vibratsioonitase a

(kolme telje vektorsumma) ja mõõtemääramatus K, kindlaks tehtud kooskõlas standardiga EN 60745:

=6,0 =1,5 =5,5 =1,5 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Engineering Director PT/ESI OBJ_BUCH-1178-002.book Page 215 Thursday, February 9, 2012 3:50 PM216 | Eesti 2 610 022 197 | (9.2.12) Bosch Power Tools Kõvasulammetallist freesiterad on ette nähtud kõvade ja abrasiivsete materjalide, nt kõva puidu ja alumiiniumi töötlemiseks. Sobivad originaalfreesiterad Boschi rikkalikust lisatarvikute programmist on saadaval müügiesindustes. Kasutage võimalusel freesiterasid, mille varre läbimõõt on 12 mm. Kasutage ainult terveid ja puhtaid freesiterasid. Freesitera saate vahetada ka siis, kui freesimootor on uputusrakisesse/kopeerrakisesse paigaldatud. Soovitame siiski tera vahetada siis, kui freesimootor on maha võetud. – Võtke freesimootor uputusrakisest/kopeerrakisest välja. – Vajutage spindlilukustusnupp 27 (n) alla ja hoidke seda all. Vajaduse korral keerake spindlit pisut käega, kuni lukustusnupp kohale fikseerub. Käsitsege spindlilukustusnuppu 27 üksnes siis, kui spindel seisab. – Keerake mutter 17 lehtvõtmega 28 (ava 24 mm) vastupäeva lahti (o). – Lükake freesitera tsangi. Freesitera vars peab olema tsangi lükatud vähemalt 20 mm ulatuses. – Keerake mutter 17 lehtvõtmega 28 (ava 24 mm) päripäeva kinni. Vabastage spindlilukustusnupp 27. f Kui kopeerhülss ei ole monteeritud, ärge kasutage freesiterasid, mille läbimõõt on suurem kui 50 mm. Need freesiterad ei mahu läbi alustalla. f Ärge pingutage tsangi koos mutriga kinni, kui freesitera ei ole paigaldatud. Vastasel korral võib tsang kahjustuda. Tolmu/saepuru äratõmme f Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. f Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Tolmueemaldusadapteri monteerimine uputusrakise külge (vt joonistE) Tolmueemaldusadapterit 30 saab koos voolikuühendusega paigaldada ette või taha. Kui kopeerhülsi adapter 50 on sisse pandud, tuleb kopeerhülsi adapter vajaduse korral paigaldada 180° pööratult, et tolmueemaldusadapter 30 ei puutuks kokku vabastushoovaga 52. Kinnitage tolmueemaldusadapter 30 2 rihveldatud kruviga 29 alustalla 13 külge. Optimaalse tolmuimemise tagamiseks tuleb tolmueemaldusadapterit 30 regulaarselt puhastada. Tolmueemaldusadapteri monteerimine kopeerrakise külge (vt joonist F) Tolmueemaldusadapterit 32 saab koos voolikuühendusega paigaldada ette või taha. Kui kopeerhülsi adapter 50 on sisse pandud, kinnitage tolmueemaldusadapter 32 2 rihveldatud kruviga 29 alustalla 13 külge. Ilma kopeerhülsi adapterita 50 rakenduste puhul paigaldage kõigepealt vaherõngas 33 tolmueemaldusadapteri 32 külge, nagu näidatud joonisel. Tolmuimeja ühendamine Suruge imivoolik (Ø 35 mm) 31 (lisatarvik) külgemonteeritud tolmueemaldusadapteri külge. Kasutage imivoolikut 31 koos tolmuimejaga (lisatarvik). Seadme võib ühendada kaugjuhtimisautomaatikaga varustatud Boschi universaaltolmuimejaga. See käivitub elektrilise tööriista sisselülitamisel automaatselt. Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltolmuimejat. Kasutus Seadme kasutuselevõtt f Pöörake tähelepanu võrgupingele! Võrgupinge peab ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Pöörete arvu valik Pöörete arvu regulaatoriga 15 saate vajalikku pöörete arvu reguleerida ka töötamise ajal. 1 – 2 madalad pöörded 3 – 4 keskmised pöörded 5 – 6 kõrged pöörded Tabelis toodud andmed on orienteeruvad. Vajalik pöörete arv sõltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus. Materjal Freesitera läbimõõt (mm) Regulaatori asend 15 Kõva puit (pöök) 4 – 10 12 – 20 22 – 40 5 – 6 3 – 4 1 – 2 Pehme puit (mänd) 4 – 10 12 – 20 22 – 40 5 – 6 3 – 6 1 – 3 Laastplaadid 4 – 10 12 – 20 22 – 40 3 – 6 2 – 4 1 – 3 Plastmaterjalid 4 – 15 16 – 40 2 – 3 1 – 2 Alumiinium 4 – 15 16 – 40 1 – 2

OBJ_BUCH-1178-002.book Page 216 Thursday, February 9, 2012 3:50 PMEesti | 217 Bosch Power Tools 2 610 022 197 | (9.2.12) Pärast pikemaajalist tööd madalatel pööretel tuleks seadmel jahtumiseks lasta koormuseta töötada umbes 3 minutit maksimaalpööretel. Sisse-/väljalülitus Enne sisse-/väljalülitamist reguleerige välja freesimissügavus, vt punkti „Freesimissügavuse reguleerimine“. Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 20 alla ja hoidke seda all. Selleks, et lukustada allavajutatud lülitit (sisse/välja) 20, vajutage lukustusnupule 19. Selleks, et seadet välja lülitada, vabastage lüliti (sisse/välja) 20 või juhul, kui see on lukustusnupuga 19 lukustatud, vajutage korraks lülitile (sisse/välja) 20 ja vabastage see siis. Energia säästmiseks lülitage elektriline tööriist välja, kui te seda ei kasuta. Konstantelektroonika Konstantelektroonika hoiab pöörete arvu tühikäigul ja koormusel peaaegu konstantsena ja tagab ühtlase töö. Sujuv käivitus Elektrooniline sujuv käivitus piirab pöördemomenti käivitamisel ja pikendab mootori eluiga. Freesimissügavuse reguleerimine f Freesimissügavust tohib reguleerida vaid siis, kui seade on välja lülitatud. Freesimissügavuse reguleerimine uputusrakise puhul (vtjoonistG) Freesimissügavuse jämereguleerimiseks toimige järgnevalt: – Asetage seade koos monteeritud freesiteraga töödeldavale toorikule. – Keerake freesimisügavuse peenreguleerimise skaala 6 asendisse „0“. – Seadke revolverpiirik 12 madalaimale astmele; revolverpiirik fikseerub tuntavalt kohale. – Keerake lahti sügavuspiiriku rihveldatud kruvi 16, nii et sügavuspiirik 11 on vabalt liikuv. – Uputusfunktsiooni vabastushoovale 7 vajutades viige universaalfrees aeglaselt alla, kuni freesitera 18 puudutab tooriku pinda. Uputussügavuse fikseerimiseks vabastage vabastushoob 7 uuesti. – Vajutage sügavuspiirik 11 alla, kuni see toetub revolverpiirikule 12. Seadke indeksmärgiga liugur 10 freesimissügavuse reguleerimise skaalal 9 asendisse „0“. – Seadke sügavuspiirik 11 soovitud freesimissügavusele ja keerake kinni sügavuspiiriku rihveldatud kruvi 16. Veenduge, et te ei nihuta indeksmärgiga liugurit 10 enam paigast. – Vajutage uputusfunktsiooni vabastushoovale 7 ja viige ülafrees ülemisse asendisse. Seadistatud freesimissügavus saavutatakse vaid siis, kui uputamisel on sügavuspiirik 11 vastu revolverpiirikut 12. Suurema freesimissügavuse puhul on mugavam freesida järk- järgult. Revolverpiiriku 12 abil saate jaotada freesimisoperatsiooni mitmesse järku. Reguleerige soovitud freesimissügavus välja revolverpiiriku madalaima astmega ja valige esimeste operatsioonide jaoks alguses kõrgemad astmed. Astmete vahekaugus on umbes 3,2 mm. Pärast proovifreesimist saate freesimissügavust pöördnupust 5 peenreguleerida; freesimissügavuse suurendamiseks keerake pöördnuppu päripäeva; freesimissügavuse vähendamiseks vastupäeva. Skaala 6 on seejuures orientiiriks. Üks pööre muudab sügavust 1,5 mm, üks sälk skaala 6 ülemises servas vastab sügavuse muutusele 0,1 mm võrra. Sügavust on võimalik maksimaalselt muuta ± 16mm. Näide: Soovitud freesimissügavus peab olema 10,0 mm, proovifreesimine andis freesimissügavuseks 9,6 mm. – Vajutage uputusfunktsiooni vabastushoovale 7 ja viige ülafrees ülemisse asendisse. – Keerake pöördnuppu 5 0,4 mm/4 sälku (ettenähtud ja tegeliku väärtuse vahe) päripäeva. – Kontrollige valitud freesimissügavust proovifreesimise teel. Freesimissügavuse peenreguleerimisel veenduge, et uputusrakise küljel olev indeksmärk 8 on suunatud keskmisele joonele. Nii on tagatud, et mõlemas on suunas on piisavalt reguleerimisruumi uputussügavuse järelreguleerimiseks. Kui uputusrakis 2 on viidud maksimaalsele uputussügavusele, ei saa suuremat uputussügavust saavutada ka peenreguleerimisega, kuna maksimaalne reguleerimisruum on ära kasutatud. Peenreguleerimine ei ole võimalik ka siis, kui sügavuspiirik 11 on vastu revolverpiirikut 12. Freesimissügavuse reguleerimine kopeerrakise puhul (vtjoonistH) Freesimissügavuse reguleerimiseks toimige järgnevalt: – Avage kopeerrakise lukustushoob 22. – Freesimissügavust saate eelreguleerida 3 astmes. Selleks vajutage lukustushoovale 25 ja lükake freesimootorit 1 kopeerrakises 3 üles või alla, kuni see lahtilastud lukustushoova 25 puhul ühes 3 avast 26 lukustub. Avade vahekaugus on 12,7 mm (0,5 "). – Freesimissügavuse peenreguleerimiseks kasutage freesimissügavuse peenreguleerimise pöördnuppu 24; freesimissügavuse suurendamiseks keerake seda päripäeva, freesimissügavuse vähendamiseks vastupäeva. Reguleerimisulatus on pöördnupu skaalal 24 toodud tollides ja millimeetrites. Maksimaalne reguleerimisulatus on 41 mm. Freesimissügavuse skaala 34 on täiendavaks orientiiriks. Näide: Soovitud freesimissügavus peab olema 10,0 mm, proovifreesimine andis freesimissügavuseks 9,5 mm. – Seadke pöördnupu skaala 24 asendisse „0“, ilma et nihutaksite pöördnuppu 24 ennast paigast. Seadke seejärel pöördnupp 24 päripäeva väärtusele „0,5“. – Kontrollige valitud freesimissügavust proovifreesimise teel. OBJ_BUCH-1178-002.book Page 217 Thursday, February 9, 2012 3:50 PM218 | Eesti 2 610 022 197 | (9.2.12) Bosch Power Tools Tööjuhised Freesimissuund ja freesimisprotsess (vt joonist I) f Ettenihke suund peab olema vastupidine freesitera 18 pöörlemissuunale. Ettenihke suuna ühtimisel freesitera pöörlemissuunaga võib seade ennast kasutaja käest välja rebida. Uputusrakisega 2 freesimiseks toimige järgnevalt: – Reguleerige välja soovitud freesimissügavus, vt punkti „Freesimissügavuse reguleerimine“. – Asetage seade koos külgemonteeritud freesiteraga töödeldavale toorikule ja lülitage seade sisse. – Uputusfunktsiooni vabastushoovale 7 vajutades viige ülafrees aeglaselt alla, kuni soovitud freesimissügavus on saavutatud. Uputussügavuse fikseerimiseks vabastage vabastushoob 7 uuesti. – Andes seadmele ühtlase ettenihke alustage freesimist. – Pärast freesimise lõpetamist viige ülafrees tagasi ülemisse asendisse. – Lülitage seade välja. Kopeerrakisega 3 freesimiseks toimige järgnevalt: – Märkus: Arvestage, et freesitera 18 ulatub kopeerrakisega 3 freesimisel alati alustallast 13 välja. Ärge kahjustage šablooni ega toorikut. – Reguleerige välja soovitud freesimissügavus, vt punkti „Freesimissügavuse reguleerimine“. – Lülitage seade sisse ja viige töödeldavale kohale. – Andes seadmele ühtlase ettenihke alustage freesimist. – Lülitage seade välja. Ärge asetage seadet käest enne, kui freesitera on seiskunud. Freesimine abijuhikuga (vt joonist J) Soonte freesimisel suurtesse toorikutesse võib tooriku külge kinnitada abivahendina laua või liistu ja juhtida universaalfreesi piki seda. Uputusrakise 2 kasutamisel juhtige universaalfreesi liugtalla lamedat külge pidi piki abipiirikut. Servade või figuurfreesimine Servade või figuurfreesimisel ilma paralleeljuhikuta peab freesitera olema varustatud juhttapi või kuullaagriga. – Viige sisselülitatud seade küljelt tooriku lähedale, kuni freesitera juhttapp või kuullaager on töödeldava tooriku serva vastas. – Juhtige seadet mõlema käega piki tooriku serva. Seejuures jälgige seadme õiget asendit tooriku suhtes. Liiga tugev surve võib tooriku serva vigastada. Freesimine paralleeljuhikuga (vt joonist K) Lükake paralleeljuhik 35 koos juhtvarrastega 36 alustalda 13 ja pingutage see tiibkruvidega 41 vastavalt nõutud mõõdule kinni. Tiibkruvidega 37 ja 38 saab lisaks reguleerida paralleeljuhiku töökaugust. Pöördnupuga 39 saab pärast mõlema tiibkruvi 37 lahtikeeramist töökaugust täpsemaks reguleerida. Üks pööre vastab seejuures muutusele 2,0 mm võrra, üks sälk pöördnupul 39 muutusele 0,1 mm võrra. Piirdesiini 40 abil saab muuta paralleeljuhiku toetuspinda. Juhtige sisselülitatud seadet ühtlase ettenihkega ja paralleeljuhikule avaldatava külgsurvega piki tooriku serva. Freesimine freesisirkliga (vt joonist L) Ringjoonte freesimiseks võib kasutada freesisirklit/juhtsiini adapterit 42. Monteerige freesisirkel vastavalt joonisele. Keerake tsentreerimiskruvi 47 freesisirkli keermesse. Asetage kruviots freesitava ringjoone keskpunkti ja jälgige, et see haakuks tooriku pinnaga. Freesisirklit nihutades reguleerige välja soovitud raadius ja keerake tiibkruvid 44 ja 45 kinni. Pöördnupuga 46 saab pärast tiibkruvi 45 lahtikeeramist pikkust täpsemaks reguleerida. Üks pööre vastab seejuures muutusele 2,0 mm võrra, üks sälk pöördnupul 46 muutusele 0,1 mm võrra. Viige seade, hoides seda paremast käepidemest 4 ja freesisirkli pidemest 43, tooriku kohale. Freesimine juhtsiiniga (vt joonist M) Juhtsiini 49 abil saab teostada sirgjoonelisi freesimisoperatsioone. Kõrguste erinevuste tasakaalustamiseks tuleb monteerida 48 vaheplaat. Monteerige freesisirkel/juhtsiini adapter 42 vastavalt joonisele. Kinnitage juhtsiin 49 sobiva kinnitusseadme, nt pitskruviga, tooriku külge. Asetage seade koos juhtsiini adapteriga 42 juhtsiinile. Freesimine kopeerhülsiga (vt jooniseid N–Q) Kopeerhülsi 53 abil saab toorikutele kanda šabloonide kontuure. Kopeerhülsi 53 kasutamiseks tuleb kõigepealt paigaldada kopeerhülsi adapter 50 liugtalda 14. Asetage kopeerhülsi adapter 50 ülalt liugtallale 14 ja keerake see 2 kinnituskruviga 51 kinni. Veenduge, et kopeerhülsi adapteri vabastushoob 52 on vabalt liikuv. Valige šablooni paksusele vastav kopeerhülss. Kopeerhülsi kõrguse tõttu peab šabloon olema vähemalt 8 mm paksune. Vajutage vabastushoovale 52 ja asetage kopeerhülss 53 alt kopeerhülsi adapterisse

50. Koodnukid peavad seejuures

tuntavalt fikseeruma kopeerhülsi avadesse. Kontrollige freesitera keskme ja kopeerhülsi serva vahelist kaugust, vt punkt „Alustalla tsentreerimine“. f Freesitera läbimõõt peab olema väiksem kui kopeerhülsi siseläbimõõt. Kopeerhülsiga 53 freesimiseks toimige järgnevalt: – Märkus: Arvestage, et freesitera 18 ulatub kopeerrakisega 3 freesimisel alati alustallast 13 välja. Ärge kahjustage šablooni ega toorikut. – Juhtige sisselülitatud seade koos kopeerhülsiga vastu šablooni. – Uputusrakise 2 kasutamisel: Uputusfunktsiooni vabastushoovale 7 vajutades viige ülafrees aeglaselt alla, kuni soovitud freesimissügavus on saavutatud. Uputussügavuse fikseerimiseks vabastage vabastushoob 7 uuesti. – Juhtige seadet koos kõrgemalseisva kopeerhülsiga külgsurvega piki šablooni. OBJ_BUCH-1178-002.book Page 218 Thursday, February 9, 2012 3:50 PMLatviešu | 219 Bosch Power Tools 2 610 022 197 | (9.2.12) Alustalla tsentreerimine (vt joonist R) Et freesitera keskpunkti ja kopeerhülsi serva vaheline kaugus oleks kõikjal sama, võib kopeerhülssi ja liugtalda vajaduse korral teineteise suhtes tsentreerida. – Uputusrakise 2 kasutamisel: Uputusfunktsiooni vabastushoovale 7 vajutades viige ülafrees lõpuni alustalla suunas. Uputussügavuse fikseerimiseks vabastage vabastushoob 7 uuesti. – Keerake kinnituskruve 54 umbes 2 pöörde võrra lahti, nii et liugtald 14 on vabalt liikuv. – Asetage tsentreerimistorn 55 vastavalt joonisele tarvikukinnitusse. Pingutage mutter käega kinni, nii et tsentreerimistorn on veel vabalt liikuv. – Rihtige tsentreerimistorn 55 ja kopeerhülss 53, nihutades pisut liugtalda 14, teineteise suhtes välja. – Keerake kinnituskruvid 54 uuesti kinni. – Eemaldage tsentreerimistorn 55 tarvikukinnitusest. – Uputusrakise 2 kasutamisel: Vajutage uputusfunktsiooni vabastushoovale 7 ja viige ülafrees ülemisse asendisse. Töö freespingiga (vt joonist S) Kopeerrakist 3 saab kasutada sobivas freespingis. Montaažiks eemaldage liugtald 14 ja kinnitage kopeerrakis 3 kinnituskruvidega 56 freespingi külge. f Kopeerrakise montaažil pidage kinni freespingi kasutusjuhendist. Vajaduse korral tuleb kopeerrakise montaažiks teha freespinki vastavad avad. Freesimissügavuse peenreguleerimiseks kasutage freesimissügavuse peenreguleerimise pikendust 58 või spetsiaalselt kuuskantvõtit 57. Tolmueemaldusrakisega freesimine (vt jooniseid T – U) Servade töötlemiseks võite lisaks kasutada tolmueemaldusrakist 59. – Kinnitage tolmueemaldusrakis 59 2 kruviga 60 alustalla 13 külge. Tolmueemaldusrakist 59 saab kinnitada 3 eri asendisse, nagu näidatud joonisel. – Siledate pindade töötlemiseks eemaldage tolmueemaldusrakis. Hooldus ja teenindus Hooldus ja puhastus f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. f Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. f Äärmuslike töötingimuste korral kasutage võimaluse korral tolmuimejat. Puhastage sageli ventilatsiooniavasid ja kasutage rikkevoolukaitselülitit. Äärmuslike töötingimuste korral võib seadmesse koguneda elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda. Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral vahetada Boschi elektriliste tööriistade volitatud parandustöökojas. Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas. Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Müügijärgne teenindus ja nõustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nõustavad Teid toodete ja lisa- tarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Faks: + 372 (0679) 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka! Üksnes EL liikmesriikidele: Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Turpmākajā izklāstā lietotais apzīmējums „elektroinstru- ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro- kabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa).
