Producttype	Freesmachine / Multifunctionele bovenfrees
Merk	Bosch
Model	GOF 1600 CE
Nominaal opgenomen vermogen	1600 W
Onbelast toerental	10.000 - 25.000 t/min
Toerentalvoorselectie	Ja (draaiknop 15, standen 1-6)
Constant-Electronic	Ja, houdt toerental constant onder belasting
Zachte start	Ja, beperkt koppel bij starten
Gereedschapopname	Spantang 8 - 12 mm (1/2")
Slaglengte (dompelenheid)	76 mm
Gewicht (dompelenheid)	5,8 kg (volgens EPTA 01/2003)
Gewicht (kopieereenheid)	4,3 kg (volgens EPTA 01/2003)
Voeding	Netvoeding, 230 V AC
Beschermingsklasse	II (dubbele isolatie)
Afzuigaansluiting	Ja, voor slang Ø 35 mm
Geluidsdrukniveau	86 dB(A)
Geluidintensiteitsniveau	97 dB(A)
Trillingen (frezen met kopieereenheid)	6,0 m/s² (onzekerheid K=1,5 m/s²)
Trillingen (frezen met dompelenheid)	5,5 m/s² (onzekerheid K=1,5 m/s²)
Reglementair gebruik	Hout, kunststoffen, non-ferrometalen (met verlaagde toerentallen)
Onderhoud	Ventilatieopeningen reinigen, stofzuiger gebruiken, perslucht blazen
Onderdelen en repareerbaarheid	Reparaties door een erkende Bosch-service; reserveonderdelen via artikelnummer (10 cijfers)
Leveringsomvang	Motor, dompelenheid, kopieereenheid, spantang, steeksleutel, parallelaanslag, freeskompas, adapters, enz.
Garantie	Fabrieksgarantie (niet gespecificeerd in de handleiding)

Veelgestelde vragen - GOF 1600 CE BOSCH

Hoe monteer ik het freesgereedschap in de motor?

Druk op de spindelblokkeerknop 27, draai de koppelmoer 17 los met de sleutel 28, steek de freessteel minstens 20 mm in de spantang en draai de koppelmoer vast. Laat de spindelblokkering los. Draag beschermende handschoenen.

Hoe stel ik de freesdiepte in op de dompelenheid?

Plaats het apparaat op het werkstuk, draai de kartelschroef 16 los, laat het gereedschap zakken tot het het oppervlak raakt, stel de diepte-aanslag 11 in op de gewenste schaalverdeling en draai vast. Gebruik fijnafstelling 5 voor fijne aanpassingen (1 omwenteling = 1,5 mm).

Kan ik metaal bewerken met deze bovenfrees?

Ja, met een verlaagd toerental en geschikte frezen voor non-ferrometalen. Kies een lage stand van draaiknop 15 (bijv. 1-2) en gebruik hardmetalen gereedschap.

Hoe gebruik ik de kopieerring?

Monteer de adapter 50 op de grondplaat, plaats de kopieerring 53 van onderen door de nokken te vergrendelen. Kies een frees met een kleinere diameter dan de ring. Leid het apparaat langs het sjabloon met zijwaartse druk.

Wat is de veiligheidsprocedure voor het wisselen van gereedschap?

Haal altijd de stekker uit het stopcontact. Druk alleen op de spindelblokkeerknop 27 als de machine volledig stilstaat. Draag handschoenen. Draai de koppelmoer niet vast zonder gemonteerd freesgereedschap, anders beschadigt u de spantang.

Hoe onderhoud ik het apparaat voor een lange levensduur?

Reinig regelmatig de ventilatieopeningen met perslucht. In stoffige omgevingen gebruikt u een stofzuiger. Na langdurig werken op een laag toerental, laat u de machine 3 minuten stationair draaien op maximaal toerental om af te koelen.

Hoe stel ik de parallelaanslag in?

Steek de stangen 36 in de grondplaat en draai vast met de vleugelschroeven 41. Stel de lengte in met de schroeven 37 en 38. Gebruik knop 39 voor fijnafstelling (1 omwenteling = 2,0 mm). Aanslag 40 biedt variatie in het nuttige oppervlak.

Welke freesrichting moet ik gebruiken?

Frees altijd in de tegenovergestelde richting van de draairichting van het gereedschap (tegenfreesbewerking). Frezen in dezelfde richting kan het apparaat uit uw handen trekken. Leid met een constante voeding.

Hoe monteer ik de motor in de kopieereenheid?

Open de klemhendel 22, duw de motor volledig in. Druk op de hendel 25 en stel de motor in een van de 3 inkepingen 26 voor een grove voorinstelling van de diepte. Sluit de klemhendel 22.

Waar vind ik reserveonderdelen en after-sales service?

Ga naar www.bosch-pt.com voor explodeerde tekeningen. In Frankrijk, bel 0811360122 (kosten van een lokaal gesprek) of neem contact op via [e-mail]. Vermeld het 10-cijferige artikelnummer.

GEBRUIKSAANWIJZING GOF 1600 CE BOSCH

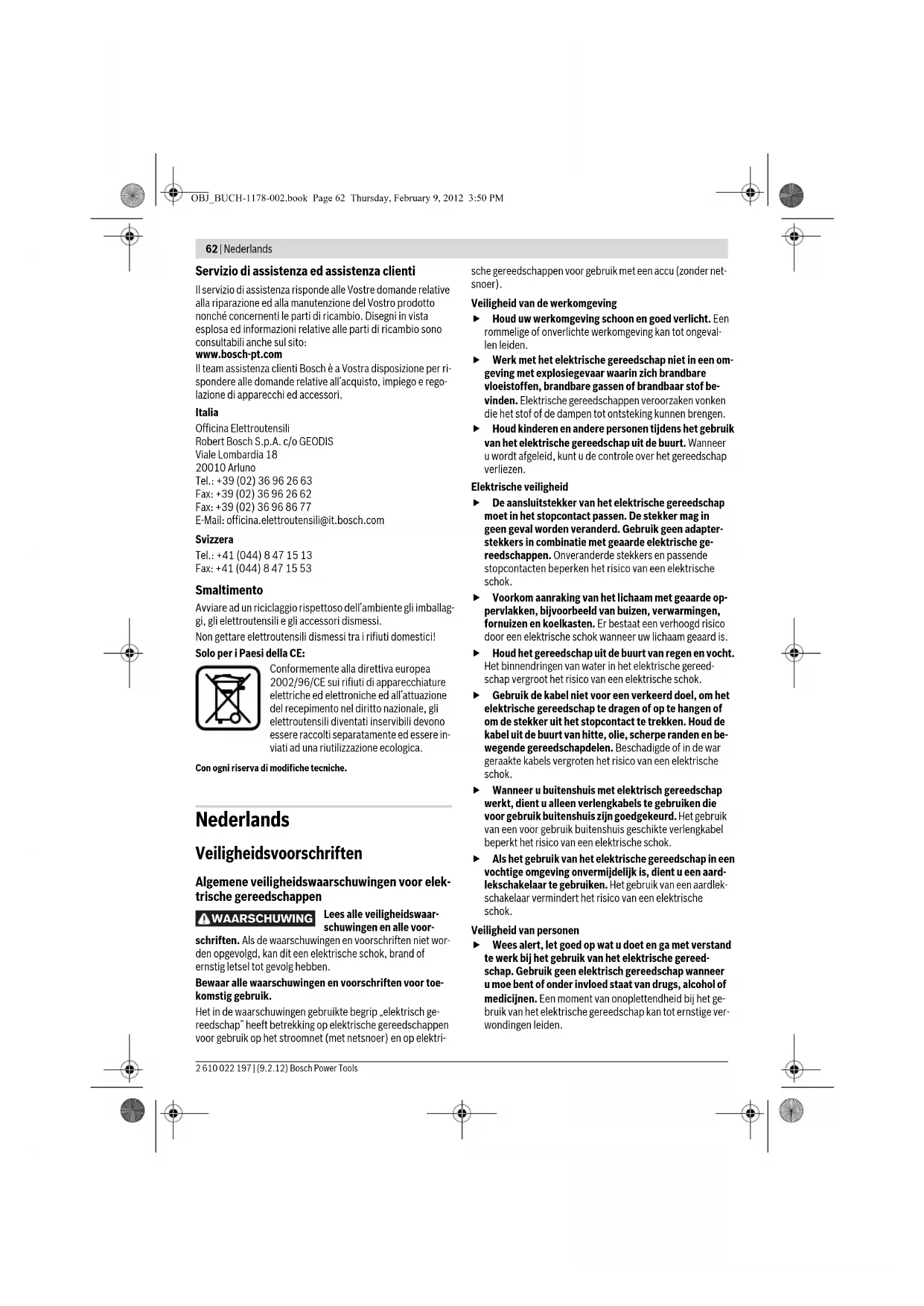

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voorschriften.

Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische

gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongelukken leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongelukken leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het voor het doel bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed.

Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor freesmachines

Houd het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast, aangezien de frees het netsnoer van het gereedschap kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Bevestig het werkstuk op een stabiele ondergrond en zet het vast met lijmklemmen of op andere wijze. Als u het werkstuk alleen met uw hand vasthoudt of tegen uw lichaam houdt, blijft het labiel. Dit kan tot het verlies van de controle leiden. - Het toegestane toerental van het inzetgereedschap moet minstens zo hoog zijn als het maximale toerental dat op het elektrische gereedschap is aangegeven. Toebehoren dat sneller draait dan is toegestaan, kan onherstelbaar worden beschadigd. Freesgereedschappen en overig toebehoren moeten nauwkeurig op de gereedschapopname (spantang) van het elektrische gereedschap passen. Inzetgereedschappen die niet nauwkeurig op de gereedschapopname van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden. Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt. Houd uw handen uit de buurt van de freesomgeving en het freesgereedschap. Houd met uw andere hand de extra handgreep of het motorhuis vast. Als u de freesmachine met beide handen vasthoudt, kunnen uw handen niet door het freesgereedschap verwond worden.

Frees nooit over metalen voorwerpen, spijkers of schroeven. Het freesgereedschap kan beschadigd worden en dit kan tot sterke trillingen leiden. - Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. - Gebruik geen stompe of beschadigde frezen. Stompe of beschadigde frezen veroorzaken een verhoogde wrijving, kunnen vastgeklemd worden en leiden tot onbalans. Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veilig geleid. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun frezen van groeven, randen, profielen en langgaten in hout, kunststof en lichte bouwmaterialen en voor het kopieerfrezen. Bij een gereeduceerd toerental en met geschikte frezen kunnen ook non-ferrometalen worden bewerkt.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Freesmotor 2 Invaleenheid 3 Kopieereenheid 4 Handgreep (geïsoleerd greeplvlak) 5 Draaiknop voor freesdiepte-instelling (invaleenheid) 6 Schaalverdeling freesdiepte-fijninstelling 7 Ontgrendelingshendel voor invalfunctie 8 Indexmarkering voor fijninstelling 9 Schaalverdeling freesdiepte-instelling (invaleenheid)

10 Schuif met indexmarkering (invaleenheid) 11 Diepteaanslag (invaleenheid) 12 Revolveraanslag 13 Voetplaat 14 Glijplaat 15 Stelwiel vooraf instelbaar toerental 16 Kartelschroef voor diepteaanslag (invaleenheid) 17 Wartelmoer met spontang 18 Freesgereedschap 19 Blokeerknop voor aan/uit-schakelaar 20 Aan/uit-schakelaar 21 Borgingstoets voor verwijderen van motor 22 Spanhendel voor invaleenheid/kopieereenheid 23 Opname voor geleidingsstangen van parallelgeleider 24 Draaiknop voor freesdiepte-instelling (kopieereenheid) 25 Spanhendel voor grofstelling freesdiepte (kopieereenheid) 26 Uitsparingen voor grofstelling freesdiepte bij de kopieereenheid 27 Blokeerknop uitgaande as 28 Steeksleutel sleutelwijdte 24 mm 29 Kartelschroef voor afzuigadapter (2x) 30 Afzuigadapter (invaleenheid) 31 Afzuigslang (Ø 35 mm) 32 Afzuigadapter (kopieereenheid)* 33 Tussenring voor afzuigadapter (kopieereenheid)* 34 Schaalverdeling freesdiepte-instelling (kopieereenheid) 35 Parallelgeleider 36 Geleidingsstang voor parallelgeleider (2x)* 37 Vleugelschroef voor fijninstelling parallelgeleider (2x) 38 Vleugelschroef voor grofstelling parallelgeleider (2x)* 39 Draaiknop voor fijninstelling parallelgeleider 40 Verstelbare aanslagrail voor parallelgeleider 41 Vleugelschroef voor geleidingsstangen parallelgeleider (2x) 42 Freescirkel/geleidingsrailadapter 43 Greep voor freescirkel 44 Vleugelschroef voor grofstelling freescirkel (2x)* 45 Vleugelschroef voor fijninstelling freescirkel (1x)* 46 Draaiknop voor fijninstelling freescirkel 47 Centreerschroef voor cirkelgeleider 48 Afstandsplaat (meegeleverd met set „Freescirkel“) 49 Geleidingsrail 50 SDS-kopieerhulsadapter 51 Bevestigingsschroef voor kopieerhulsadapter (2x) 52 Ontgrendelingshendel voor kopieerhulsadapter 53 Kopieerhuls 54 Bevestigingsschroef voor glijplaat 55 Centreerpen 56 Bevestigingsschroeven voor kopieereenheid 57 Speciale zeskantsleutel voor fijninstelling freesdiepte (kopieereenheid)

58 Verlenging voor freesdiepte-instelling (kopieereenheid)*

59 Afzuigkap voor bewerking van randen*

60 Bevestigingsschroef voor afzuigkap* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Multifunctionele frees GOF 1600 CE GMF 1600 CE
Zaaknummer		3 601 F24 0.. 3 601 F24 0..
Opgenomen vermogen	W	1	6
Onbelast toerental	\( min^{-1} \)	10000 - 25000 10000 - 25000
Vooraf instelbaar toerental		●	●
Constant-electronic		●	●
Aansluiting voor stofafzuiiging		●	●
Gereedschapopname	mm	8 - 12	8 - 12
	inch	1/4 - 1/2	1/4 - 1/2
Slag freesmand (invaleenheid)	mm	76	76
Gewicht volgens EPTA-Procedure 01/2003
- Kopiererfrees	kg	-	4,3
- Invalfrees	kg	5,8	5,8
Isolatieklasse		\( \square/\square \)	\( \square/\square \)
De gevevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen nutzen deze gevevens alwijken.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 86 dB(A); geluidsvermogenniveau 97 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

		Frezen met kopieereenheit	Frezen met invaleenheit
Totale trillingswaarden \( a_h \) (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 60745:
\( a_h \)	\( m/s^2 \)	=6,0	=5,5
K	\( m/s^2 \)	=1,5	=1,5

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG en 2006/42/EG. Technisch dossier (2006/42/EG) bij: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

66|Nederlands

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Freesmotor in invaleenheid/kopieereenheid zetten (zie afbeeldingen A-B)

• Open de spanhendel voor de invaleenheid/kopieereenheid 22. Duw de freesmotor tot aan de aanslag in de invaleenheid/kopieereenheid. Bij gebruik van de kopieereenheid 3 drukt u op de spanhendel 25 en duwt u de freesmotor 1 in de kopieereenheid 3, afhankelijk van de gewenste stand omhoog of omlaag, tot deze bij een niet ingedrukte spanhendel 25 in een van de drie uitsparingen 26 wordt vergrendeld. Sluit de spanhendel voor de invaleenheid of de kopieereenheid 22.
• Stel de gewenste freesdiepte in. Zie het gedeelte "Freesdiepte instellen".

Freesmotor van invaleenheid of kopieereenheid losmaken (zie afbeelding C).

• Open de spanhendel voor de invaleenheid/kopieereenheid 22. Trek de freesmotor tot aan de aanslag en houd de motor in deze stand vast. Druk op de borgingstoets 21 en trek de freesmotor volledig uit de invaleenheid of de kopieereenheid. Als u de kopieereenheid 3 gebruikt, drukt u bovendien op de spanhendel 25.

Freesgereedschap inzetten (zie afbeelding D).

Voor het inzetten en wisselen van freesgereedschappen wordt het dragen van werkhandschoenen geadviseerd.

Afhankelijk van het gebruiksdoel zijn freesgereedschappen in de meest uiteenlopende uitvoeringen en kwaliteiten beschikbaar.

Freesgereedschappen van hogesnelheidsstaal zijn geschikt voor de bewerking van zachte materialen als zacht hout en kunststof.

Freesgereedschappen met hardmetalen snijkanten zijn bij uitstek geschikt voor harde en abrasieve materialen zoals hardhout en aluminium.

Originele freesgereedschappen uit het uitgebreide Bosch-toebehorenprogramma zijn verkrijgbaar bij uw vakhandel.

Gebruik indien mogelijk freesgereedschappen met een schachtdiameter van 12 mm. Gebruik alleen onbeschadigde en schone freesgereedschappen.

U kunt het freesgereedschap wisselen als de freesmotor in de invaleenheid/kopieereenheid is geplaatst. Wij adviseren echter het gereedschap te wisselen terwijl de freesmotor gedemonteerd is.

• Neem de freesmotor uit de invaleenheid/kopieereenheid. Druk op de asblokkeerknop 27 (0) en houd deze vast. Draai de as eventueel iets met uw hand tot de blokkering vastklikt.

Bedien de asblokkeerknop 27 alleen wanneer de machine stilstaat.

Draai de wartelmoer 17 met de steeksleutel 28 (sleutelwijdte 24 mm) los door tegen de richting van de wijzers van de klok in (●) te draaien. Duw het freesgereedschap in de spantang. De freeschacht moet minstens 20 mm in de spantang zijn geduwd. Draai de wartelmoer 17 met de steeksleutel 28 (sleutelwijdte 24 mm) vast door in de richting van de wijzers van de klok te draaien. Laat de asblokkeerknop 27 los. Zet zonder gemonteerde kopieerhuls geen freesgereedschappen met een diameter van meer dan 50 mm in. Deze freesgereedschappen passen niet door de voetplaat. Draai de spantang met de wartelmoer in geen geval vast zolang er geen freesgereedschap gemonteerd is. De spantang kan anders beschadigd raken.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. Zorg voor een goede ventilatie van de werkplek. Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht. Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Afzuigadapter op inval eenheid monteren (zie afbeelding E)

De afzuigadapter 30 kan met de slangaansluiting aan voor of achter worden gemonteerd. Als de kopieerhulsadapter 50 is ingezet, moet u eventueel de kopieerhulsadapter 180° gedraaid monteren, zodat de afzuigadapter

ter 30 de ontgrendelingshendel 52 niet aanraakt. Bevestig de afzuigadapter 30 met de twee kartelschroeven 29 op de voetplaat 13.

Reinig de afzuigadapter 30 regelmatig om een optimale afzuiging te waarborgen.

Afzuigadapter op kopieereenheid monteren (zie afbeelding F)

De afzuigadapter 32 kan met de slangaansluiting maar voor of achter worden gemonteerd. Als de kopieerhulsadapter 50 is ingezet, bevestigt u de afzuigadapter 32 met de twee kartelschroeven 29 op de voetplaat 13. Bij toepassingen zonder kopieerhulsadapter 50 monteert u eerst de tussenring 33 op de afzuigadapter 32, zoals in de afbeelding getoond.

Stofafzuiging aansluiten

Steek een afzuigslang (Ø 35 mm) 31 (toebehoren) op de gemonteerde afzuigadapter. Verbind de afzuigslang 31 met een stofzuiger (toebehoren).

Het elektrische gereedschap kan rechtstreeks worden aangesloten op het stopcontact van een Bosch-allroundzuiger met afstandsbediening. Deze wordt bij het inschakelen van het elektrische gereedschap automatisch gestart.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

Toerental vooraf instellen

Met het stelwiel voor het vooraf instellen van het toerental 15 kunt u het benodigde toerental vooraf instellen, ook terwijl de machine loopt.

1-2 laag toerental

3-4 gemiddeld toerental 5-6 hoog toerental

De in de tabel vermelde waarden zijn richtwaarden. Het vereiste toerental is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.

Material Freesdiameter	(mm)	Positile stelwiel 15
Hardout (beuken) 4 - 10		5-6
	12 - 20	3-4
	22 - 40	1-2
Zachthout (grenen)	4 - 10	5-6
	12 - 20	3-6
	22 - 40	1-3

Material Freesdiameter	(mm)	Positie stelwiel 15
Spanplaat 4 - 10	12 - 20	3 - 6
	22 - 40	2 - 4
		1 - 3
Kunststoffen	4 - 15	2 - 3
	16 - 40	1 - 2
Aluminium	4 - 15	1 - 2
	16 - 40	1

Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen.

In- en uitschakelen

Stel voor het in- of uitschakelen de freesdiepte in. Zie het gedeelte "Freesdiepte instellen".

Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 20 en houdt u deze ingedrukt.

Als u de ingedrukte aan/uit-schakelaar 20 wilt vastzetten, drukt u op de vastzetknop 19.

Als u het elektrische gereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 20 los, of als deze met de blokkeerknop 19 vergrendeld is, drukt u de aan/uit-schakelaar 20 kort in en laat u deze vervolgens los.

Als u het elektrische gereedschap niet gebruikt, dient u het uit te schakelen om energie te sparen.

Constant-elektronica

De constant-elektronica houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmatige arbeidscapaciteit.

Zacht aanlopen

Het elektronisch zacht aanlopen begrenst het draaimoment bij het inschakelen en verlengt de levensduur van de motor.

Freesdiepte instellen

De freesdiepte mag alleen worden ingesteld wanneer het elektrische gereedschap is uitgeschakeld.

Freesdiepte op invalhoogte instellen (zie afbeelding G)

Ga als volgt te werk om de freesdiepte grof in te stellen:

• Plaats het elektrische gereedschap met het gemonteerde freesgereedschap op het te bewerken werkstuk. Draai de schaalverdeling van de fijninstelling 6 op "0". Stel de revolveraanslag 12 op de laagste stand in. De revolveraanslag klikt merkbaar vast. Draai de kartelschroef op de diepteaanslag 16 los, zodat de diepteaanslag 11 vrij kan bewegen. Druk de ontgrendelingshendel voor de invalfunctie 7 omlaag en geleid de bovenfrees langzaam omlaag tot de frees 18 het werkstukoppervlak raakt. Laat de ontgrendelingshendel 7 weer los om deze inval te fixeren. Duw de diepteaanslag 11 omlaag tot deze de revolveraanslag 12 raakt. Zet de schuif met de indexmarkering 10 op stand "0" van de freesdiepteschaalverdeling 9.

Stel de diepteaanslag 11 op de gewenste freesdiepte en draai de kartelschroef op de diepteaanslag 16 vast. Let erop dat u de schuif met de indexmarkering 10 niet verstellt. Druk de ontgrendelingshendel voor de invalfunctie 7 in en geleid de bovenfrees naar de bovenste stand.

De ingestelde freesdiepte wordt alleen bereikt als tijdens het invallend frezen de diepteaanslag 11 de revolveraanslag 12 raakt.

Bij grotere freesdiepten dient u een aantal bewerkingsstappen met telkens een geringe spaandikte uit te voeren. Met de revolveraanslag 12 kunt u de freesbewerking in verschillende fasen verdelen. Stel daarom de gewenste freesdiepte met de laagste stand van de revolveraanslag in en kies voor de eerste bewerkingsstappen eerst de hoogste standen. De afstand van de standen bedraagt ca. 3,2 mm.

Na eenmaal proeffrezen kunt u door aan de draaiknop 5 te draaien de freesdiepte nauwkeurig op de gewenste maat instellen. Draai tegen de wijzers van de klok in om de freesdiepte te vergroten. Draai met de wijzers van de klok mee om de freesdiepte te verkleinen. De schaalverdeling 6 dient daarbij ter oriëntatie. Een slag komt overeen met een verstelweg van 1,5 mm. Een maatstreepje op de bovenrand van de schaalverdeling 6 komt overeen met een verandering van de verstelweg met 0,1 mm. De maximale verstelweg bedraagt

± 16 mm. Voorbeeld: De gewenste freesdiepte moet 10,0 mm zijn. Het proeffrezen leverde een freesdiepte van 9,6 mm op. Druk de ontgrendelingshendel voor de invaleenheid 7 in en geleid de bovenfrees aan de bovenste stand. Draai de draaiknop 5 0,4 mm/4 maatstreepjes (verschil met de klok mee). Controleer de gekozen freesdiepte door nogmaals proefrezen.

Zorg er bij de fijninstelling van de freesdiepte voor dat de zijwaarts op de invaleenheid aangebrachte indexmarkering 8 op de middelste van de aangegeven lijnen wijst. Zo wordt gewaarborgd dat er voldoende verstelweg voor de bijstelling van de invaldiepte in beide richtingen voorhanden is. Als de invaleenheid 2 op de maximale invaldiepte omlaag gezet is, kan ook via de fijninstelling geen grotere invaldiepte worden bereikt, omdat de maximale verstelweg reeds is benut.

Een fijninstelling is ook niet mogelijk als de diepteanslag 11 de revolveraanslag 12 raakt.

Freesdiepte op kopieereenheid instellen (zie afbeelding H)

Ga als volgt te werk om de freesdiepte fijn in te stellen:

- Open de spanhendel voor de kopieereenheid 22. U kunt de freesdiepte grof in drie standen vooraf instellen. Druk daarvoor op de spanhendel 25 en duw de freesmotor 1 in de kopieereenheid 3 omhoog of omlaag totdat de niet meer ingedrukte spanhendel 25 en een van de drie uitsparingen 26 wordt vergrendeld. De uitsparingen hebben een onderlinge afstand van 12,7 mm (0,5"). Voor de fijninstelling van de freesdiepte dient de draaiknop van de freesdiepte-fijninstelling 24. Draai deze knop

met de wijzers van de klok mee om de freesdiepte te vergroten. Draai de knop tegen de wijzers van de klok in om de freesdiepte te verkleinen. De verstelweg is op de schaalverdeling op de draaiknop 24 in inch en millimeter aangegeven. Het maximale instelbereik bedraagt 41 mm. De freesdiepteschaalverdeling 34 dient voor extra oriëntatie. Voorbeeld: De gewenste freesdiepte moet 10,0 mm zijn. Het proeffrezen leverde een freesdiepte van 9,5 mm op.

• Stel de schaalverdeling op de draaiknop 24 op 0" zonder daarbij de draaiknop 24 te verstellen. Stel vervolgens de draaiknop 24 met de wijzers van de klok mee op de waarde 0,5".
• Controleer de gekozen freesdiepte door nogmaals proefrezen.

Tips voor de werkzaamheden

Freesrichting en freesbewerking (zie afbeelding 1)

De freesbewerking moet altijd tegen de draairichting van het freesgereedschap 18 in plaatsvinden (tegenlopend). Bij het frezen met de draairichting mee (gelijklopend frezen) kan het elektrische gereedschap uit uw hand worden getrokken.

Voor het frezen met de invaleenheid 2 gaat u als volgt te werk:

• Stel de gewenste freesdiepte in. Zie het gedeelte "Freesdiepte instellen".

Zet het elektrische gereedschap met gemonteerd freesgereedschap op het te bewerken werkstuk en schakel het elektrische gereedschap in.

Duw de ontgrendelingshendel voor de invalactie 7 omlaag en geleid de bovenfrees langzaam omlaag tot de ingestelde freesdiepte bereikt is. Laat de ontgrendelingshendel 7 weer los om deze invalactie vast te zetten.

Voer de freesbewerking met een gelijkmatige voorwaartse beweging uit.

• Geleid na beëindiging van de freesbewerking de bovenfrees in de bovenste stand terug.
• Schakel het elektrische gereedschap uit.

Voor het frezen met de kopieereenheid 3 gaat u als volgt te werk:

Opmerking: Houd er rekening mee dat het freesgereedschap 18 bij freeswerkzaamheden met de kopieereenheid 3 altijd uit de voetplaat 13 steekt. Beschadig de sjabloon of het werkstuk niet. - Stel de gewenste freesdiepte in. Zie het gedeelte "Freesdiepte instellen". - Schakel het elektrische gereedschap in en geleid het naar de te bewerken plaat. - Voer de freesbewerking met een gelijkmatige voorwaartse beweging uit. Schakel het elektrische gereedschap uit. Leg het elektrische gereedschap niet neer voordat het freesgereedschap volledig tot stilstand is gekomen.

Frezen met hulpgeleider (zie afbeelding J)

Voor het bewerken van grote werkstukken of bij het frezen van groeven kunt u een plank of een plint als hulpgeleider op het werkstuk bevestigen en de multifunctionele frees langs de hulpgeleider bewegen. Bij gebruik van de invaleenheid 2 ge

Leid de multifunctionele frees aan de afgeplatte zijde van de glijplaat langs de hulpgeleider.

Kanten- en vormfrezen

Bij het kanten- en vormfrezen zonder parallelgeleider moet het freesgereedschap voorzien zijn van een pen of lager.

• Geleid het ingeschakelde elektrische gereedschap van opzij naar het werkstuk tot de pen of het lager van het freesgereedschap tegen de te bewerken rand van het werkstuk ligt.
• Geleid het elektrische gereedschap met beide handen langs de rand van het werkstuk. Let erop dat het gereedschap onder de juiste hoek op het werkstuk ligt. Te sterke druk kan de rand van het werkstuk beschadigen.

Frezen met parallelgeleider (zie afbeelding K)

Duw de parallelgeleider 35 met de geleidingsstangen 36 in de voetplaat 13 en draai deze met de vleugelschroeven 41 overeenkomstig de vereiste maat vast. Met de vleugelschroeven 37 en 38 kunt u de parallelgeleider bovendien in de lengte instellen.

Met de draaiknop 39 kunt u na het losdraaien van beide vleugelschroeven 37 de lengte fijn instellen. Een slag komt daarbij overeen met een verstelweg van 2,0 mm. Een van de maatstreepjes op de draaiknop 39 komt overeen met een verandering van de verstelweg van 0,1 mm.

Met de aanslagrail 40 kunt u het effectieve aanlegvlak van de parallelgeleider veranderen.

Geleid het ingeschakelde elektrische gereedschap met gelijkmatige voorwaartse beweging en zijwaartse druk op de parallelgeleider langs de rand van het werkstuk.

Frezen met freescirkel (zie afbeelding L)

Voor ronde freeswerkzaamheden kunt u de freescirkel/geleiderrailadapter 42 gebruiken. Monteer de freescirkel zoals op de afbeelding getoond.

Draai de centreerschroef 47 in de schroefdraad van de freescirkel. Plaats de schroefpunt in het middelpunt van de te frezen cirkelboog en let er daarbij op dat de schroefpunt in het materiaaloppervlak grijpt.

Stel de gewenste radius grof in door de freescirkel te verschuiven en draai de vleugelschroeven 44 en 45 vast.

Met de draaiknop 46 kunt u na het losdraaien van de vleugelschroef 45 de lengte fijn instellen. Een slag komt daarbij overeen met een verstelweg van 2,0 mm. Een van de maatstreepjes op de draaiknop 46 komt overeen met een verandering van de verstelweg van 0,1 mm.

Geleid het ingeschakelde elektrische gereedschap met de rechter handgreep 4 en de greep voor de freescirkel 43 over het werkstuk.

Frezen met geleidingsrail (zie afbeelding M)

Met behulp van de geleidingsrail 49 kunt u in een rechte lijn frezen.

Om het hoogteverschil te compenseren, dient u de afstandsplaat 48 te monteren.

Monteer de freescirkel/geleidingsrailadapter 42 zoals in de afbeelding getoond.

Bevestig de geleidingsrail 49 op het werkstuk met geschikte spanvoorzieningen, bijvoorbeeld lijmklemmen. Plaats het elektrische gereedschap met de gemonteerde geleidingsrailadapter 42 op de geleidingsrail.

Frezen met kopieerhuls (zie afbeeldingen N-Q)

Met de kopieerhuls 53 kunt u omtrekken van modellen of sjablonen op werkstukken overbrengen.

Als u de kopieerhuls 53 wilt gebruiken, dient u eerst de kopieerhulsadapter 50 in de glijplaat 14 te plaatsen.

Plaats de kopieerhulsadapter 50 van boven op de glijplaat 14 en draai vast met de twee bevestigingsschroeven 51. Let erop dat de ontgrendelingshendel voor de kopieerhulsadapter 52 vrij kan bewegen.

Kies afhankelijk van de dikte van de sjabloon of het model een geschikte kopieerhuls. Vanwege de uitstekende hoogte van de kopieerhuls moet de sjabloon een minimumdikte van 8 mm bezitten.

Bedien de ontgrendelingshendel 52 en zet de kopieerhuls 53 van onderen in de kopieerhulsadapter 50. De codeernokken moeten in de uitsparingen van de kopieerhuls vastklikken.

Controleer de afstand van freesmidden en kopieerhulsrand, zie het gedeelte "Voetplaat centeren".

Kies een freesgereedschap met een diameter die kleiner is dan de diameter van de kopieerhuls.

Voor het frezen met de kopieerhuls 53 gaat u als volgt te werk:

Opmerking: Houd er rekening mee dat het freesgereedschap 18 bij freeswerkzaamheden met de kopieereenheid 3 altijd uit de voetplaat 13 steekt. Beschadig de sjabloon of het werkstuk niet. Geleid het ingeschakelde elektrische gereedschap met de kopieerhuls tegen de sjabloon. Bij gebruik van de invaleenheid 2: Duw de ontgrendelingshendel voor de invalfunctie 7 omlaag en geleid de bovenfrees langzaam omlaag tot de ingestelde freesdiepte bereikt is. Laat de ontgrendelingshendel 7 weer los om deze invaldiepte vast te zetten. Geleid het elektrische gereedschap met uitstekende kopieerhuls en met zijwaartse druk langs de sjabloon.

Voetplaat centreren (zie afbeelding R)

Om de afstand van freesmidden en kopieerhuls overal gelijk te laten zijn, kunnen kopieerhuls en glijplaat indien nodig ten opzichte van elkaar gecentreerd worden. Bij gebruik van de invaleenheid 2: Duw de ontgrendelingshendel voor de invalfunctie 7 omlaag en geleid de bovenfrees tot aan de aanslag in de richting van de voetplaat. Laat de ontgrendelingshendel 7 weer los om deze invaldiepte vast te zetten. Draai de bevestigingsschroeven 54 ca. twee slagen los, zodat de glijplaat 14 vrij kan bewegen. Zet de centreerpen 55 zoals in de afbeelding getoond in de gereedschapopname. Draai de wartelmoer met de hand vast zodat de centreerpen nog vrij kan worden bewogen. Stel de centreerpen 55 en de kopieerhuls 53 door licht verschuiven van de glijplaat 14 op elkaar af. Draai de bevestigingsschroeven 54 weer vast.

• Verwijder de centreerpen 55 uit de gereedschapopname. Bij gebruik van de invaleenheid 2: Druk de ontgrendelingshendel voor de invalfunctie 7 in en geleid de bovenfrees naar de bovenste stand terug.

Werkzaamheden met freestafel (zie afbeelding S)

De kopieereenheid 3 kan in een geschikte freestafel worden geplaatst. Verwijder voor de montage de glijplaat 14 en bevestig de kopieereenheid 3 met de bevestigingsschroeven 56 op de freestafel. Neem voor de montage van de kopieereenheid de gebruiksaanwijzing van de freestafel in acht. Indien nodig moeten voor de montage van de kopieereenheid boorgaten in de freestafel worden gemaakt.

Gebruik voor de fijninstelling van de freesdiepte bij voorkeur de verlenging voor de freesdiepte-fijninstelling 58 of de speciale zeskantsleutel 57.

Frezen met afzuigkap (zie afbeeldingen T-U)

Voor het bewerken van randen kunt u bovendien de afzuigkap 59 gebruiken.

• Bevestig de afzuigkap 59 met de twee schroeven 60 aan de voetplaat 13. De afzuigkap 59 kan in drie verschillende standen worden bevestigd, zoals in de afbeelding getoond. Voor het bewerken van gladde oppervlakken verwijdert u de afzuigkap weer.

Onderhoud en service

Onderhoud en reiniging

▷ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. - Gebruik onder extreme gebruiksomstandigheden indien mogelijk altijd een afzuiginstallatie. Blaas de ventilatieopeningen regelmatig schoon en sluit het gereedschap aan via een aardlekschakelaar. Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Als de aansluitkabel moet worden vervangen, moet dit door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone] Fax:[phone] E-mail: [e-mail]

België

Tel.: [phone] Fax:[phone] E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk

Purtati aparat de protectie auditiva!
