GOF 1600 CE - Fräsmaskin BOSCH - Gratis bruksanvisning och manual

Produkttyp	Multifunktionsfräs / Överfräs
Märke	Bosch
Modell	GOF 1600 CE
Märkeförbrukning	1600 W
Tomgångsvarvtal	10 000 - 25 000 varv/min
Hastighetsförval	Ja (rattratt 15, lägen 1-6)
Constant-Electronic	Ja, bibehåller hastigheten under belastning
Mjukstart	Ja, begränsar vridmomentet vid start
Verktygshållare	Spännhylsa 8 - 12 mm (1/2")
Slaglängd (dykenhet)	76 mm
Vikt (dykenhet)	5,8 kg (enligt EPTA 01/2003)
Vikt (kopieringsenhet)	4,3 kg (enligt EPTA 01/2003)
Strömförsörjning	Nätanslutning, 230 V AC
Skyddsklass	II (dubbel isolering)
Dammsugarkoppling	Ja, för slang Ø 35 mm
Ljudtrycksnivå	86 dB(A)
Ljudeffektnivå	97 dB(A)
Vibrationer (fräsning med kopieringsenhet)	6,0 m/s² (osäkerhet K=1,5 m/s²)
Vibrationer (fräsning med dykenhet)	5,5 m/s² (osäkerhet K=1,5 m/s²)
Avsedd användning	Trä, plaster, icke-järnmetaller (med reducerade hastigheter)
Underhåll	Rengör ventilationsöppningarna, använd dammsugare, blås med tryckluft
Reservdelar och reparerbarhet	Reparationer av auktoriserad Bosch-service; reservdelar under artikelnummer (10 siffror)
Leveransinnehåll	Motor, dykenhet, kopieringsenhet, spännhylsa, flatnyckel, parallellanslag, fräscompass, adaptrar, etc.
Garanti	Tillverkargaranti (inte specificerad i bruksanvisningen)

Vanliga frågor - GOF 1600 CE BOSCH

Hur monterar man fräsverktyget i motorn?

Tryck på spindellåsknappen 27, lossa kopplingsmuttern 17 med nyckeln 28, sätt in fräsens skaft minst 20 mm i spännhylsan och dra sedan åt kopplingsmuttern. Släpp spindellåset. Använd skyddshandskar.

Hur ställer man in fräsdjupet på dykenheten?

Placera apparaten på arbetsstycket, lossa vingmuttern 16, sänk ned verktyget tills det nuddar ytan, fixera djupanslaget 11 på önskad skala och dra åt. Använd finjusteringen 5 för finare justeringar (1 varv = 1,5 mm).

Kan jag bearbeta metall med denna överfräs?

Ja, med reducerat varvtal och fräsar anpassade för icke-järnmetaller. Välj ett lågt läge på rattratt 15 (t.ex. 1-2) och använd hårdmetallverktyg.

Hur använder man kopieringsringen?

Montera adaptern 50 på basplattan, sätt in kopieringsringen 53 underifrån genom att klicka in knastarna. Välj en fräs med mindre diameter än ringen. För apparaten längs mallen med ett sidotryck.

Vilken säkerhetsprocedur ska följas innan verktygsbyte?

Koppla alltid bort stickkontakten. Tryck på spindellåset 27 endast vid fullständigt stopp. Använd handskar. Dra inte åt kopplingsmuttern utan monterat fräsverktyg, det kan skada hylsan.

Hur underhåller man apparaten för lång livslängd?

Rengör ventilationsöppningarna regelbundet med tryckluft. I dammig miljö, använd dammsugare. Efter långvarigt arbete vid låg hastighet, låt gå på tomgång i maxhastighet i 3 minuter för att kyla ner.

Hur ställer man in parallellanslaget?

Sätt in stavarna 36 i basplattan och dra åt med vingmuttrarna 41. Justera längden med skruvarna 37 och 38. Använd knappen 39 för finjustering (1 varv = 2,0 mm). Anslaget 40 ger möjlighet att variera arbetsytan.

Vilket fräsriktning ska man använda?

Fräs alltid i motsatt riktning mot verktygets rotationsriktning (motfräsning). Fräsning i samma riktning kan rycka apparaten ur händerna. För apparaten med jämn matning.

Hur monterar man motorn i kopieringsenheten?

Öppna spännspaken 22, skjut in motorn helt. Tryck på spaken 25 och justera motorn i ett av de 3 lägena 26 för en grovinställning av djupet. Stäng spaken 22.

Var hittar man reservdelar och eftermarknadsservice?

Gå till www.bosch-pt.com för sprängskisser. I Frankrike, ring 0811360122 (kostnad för lokalsamtal) eller kontakta [e-mail]. Uppge artikelnumret med 10 siffror.

BRUKSANVISNING GOF 1600 CE BOSCH

Anslutning av dammsugare

1-2 lågt varvtal

3-4 medelhögt varvtal

5-6 högt varvtal

Fräsning med styranslag (se Fig. J)

Fräsning med parallellanslag (se Fig. K)

Fräsning med kopiering (se Fig. N-Q)

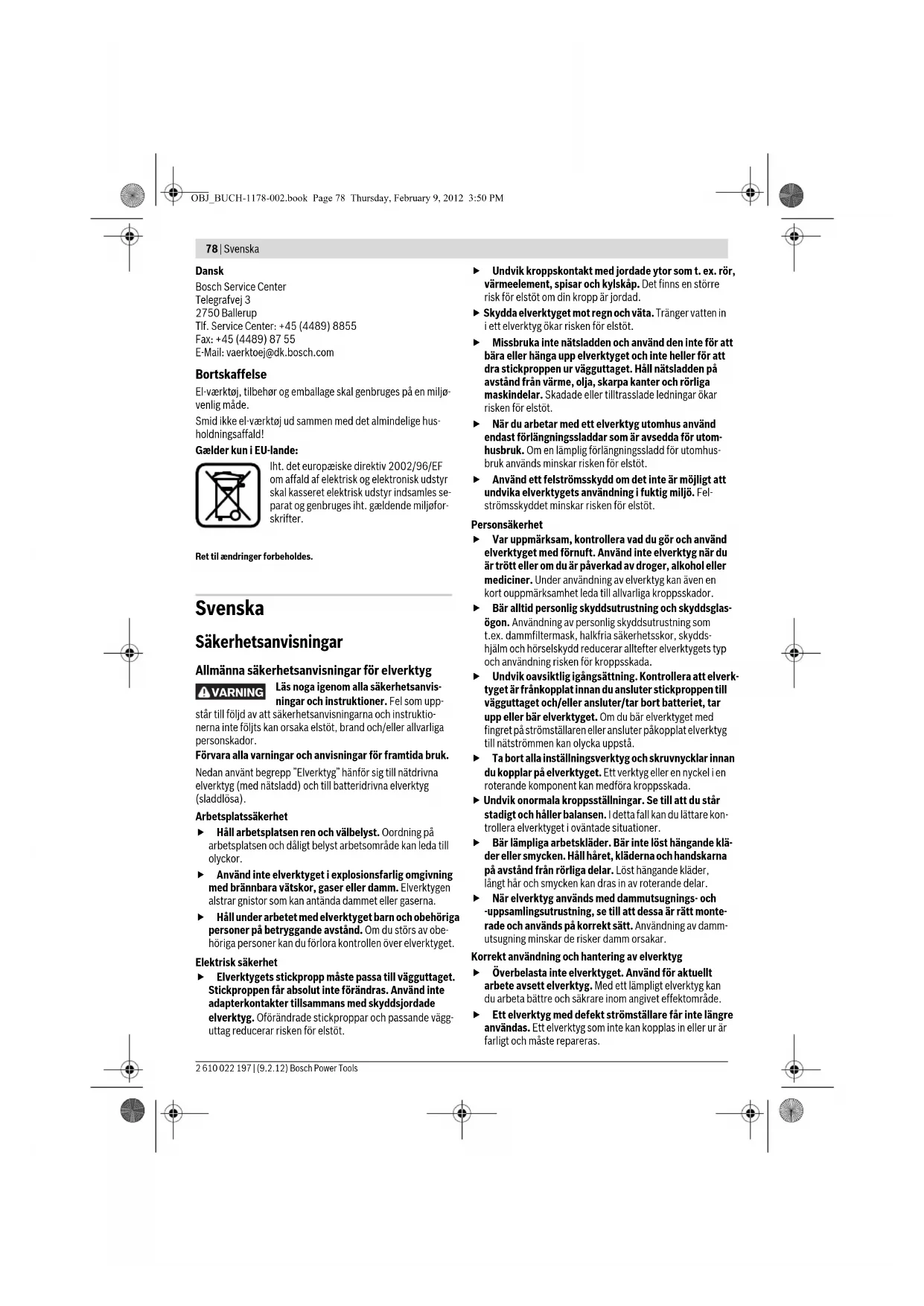

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som upp

står till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätadrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.

Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar riskerna för elstöt. Använd ett felströmskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker dammet orsakar.

Korrekt användning och hantering av elverktyg

▸ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktion påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för fräsar

Håll i elverktyget endast vid de isolerade greppytorna då risk finns att fräsen kan skada nät sladden. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt. Fäst och säkra arbetsstycket med tvingar eller på annat sätt på ett stabilt underlag. Om du håller arbetsstycket i handen eller mot kroppen är arbetsstycket ostadigt och du kan lätt förlora kontrollen. Insatsverktygets tillåtna varvtal måste åtminstone motsvara elverktygets angivna högsta varvtal. Tillbehör med en högre rotationshastighet kan förstöras. Fräsverktyg och annat tillbehör måste passa exakt i elverktygets verktygsfäste (spänntång). Insatsverktyg som inte exakt passar till elverktygets verktygsfäste roterar ojämt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. Elverktyget ska vara påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. Håll händerna på betryggande avstånd från fräsområdet och fräsverktyget. Håll andra handen på stödhandtaget eller motorhuset. Om båda händerna hålls på fräsen kan du skadas av fräsverktyget. Fräs aldrig över metallföremål som t.ex. spikar eller skruvar. Fräsverktyget kan ta skada och sedan leda till ökad vibration. Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka

brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.

Använd inte oskarpa eller skadade fräsverktyg. Oskarpa och skadade fräsverktyg orsakar en högre friktion, kan klämmas in och leda till obalans. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för fräsning av spår, profiler och ovala hål i trä, plast och lätta byggnadsmaterial samt för kopierfräsning när arbetsstycket ligger på ett fast underlag. Med reducerat varvtal och lämpliga fräsar kan även icke-järnmetaller bearbetas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksidan.

1 Fräsmotor 2 Nedsänkningsenhet 3 Kopierenhet 4 Handgrepp (isolerad greppyta) 5 Ratt för fräsdjupfininställning (nedsänkningsenhet) 6 Skala för fininställning av fräsdjup 7 Upplåsningsspak för nedsänkningsfunktion 8 Indexmärke för fininställning 9 Skala för fräsdjupinställning (nedsänkningsenhet) 10 Slid med indexmärke (nedsänkningsenhet) 11 Djupanslag (nedsänkningsenhet) 12 Revolveranslag 13 Fotplatta 14 Glidplatta 15 Ställratt varvtalsförval 16 Räfflad skruv för djupanslag (nedsänkningsenhet) 17 Kapselmutter med spänntång 18 Fräsverktyg* 19 Spärrknapp för strömställaren Till/Från

80 | Svenska

20 Strömställare Till/Från 21 Säkerhetsknapp för motoruttagning 22 Spännarm för nedsänkningsenhet/kopierenhet 23 Fäste för parallellanslagsstyrstänger 24 Hylsa för fräsdjupfininställning (kopierenhet) 25 Spännarm för fräsdjupsgrovininställning (kopierenhet) 26 Uttag för fräsdjupsgrovininställning på kopierenhet 27 Spindellåsknapp 28 Fast skruvnyckel nyckelvidd 24 mm 29 Räfflad skruv för utsugningsadapter (2x) 30 Utsugningsadapter (nedsänkningsenhet) 31 Utsugningsslang (Ø 35 mm) 32 Utsugningsadapter (kopierenhet) 33 Mellanläggsring för utsugningsadaptern (kopierenhet) 34 Skala för fräsdjupinställning (kopierenhet) 35 Parallellanslag 36 Styrstång för parallellanslag (2x)* 37 Vingskruv för parallellanslagets fininställning (2x)* 38 Vingskruv för parallellanslagets grovinställning (2x)* 39 Ratt för parallellanslagets fininställning 40 Installbar anslagsskena för parallellanslaget* 41 Vingskruv för parallellanslagets styrstänger (2x)*

42 Fräscirkel/styrskeneadapter 43 Grepp för fräscirkel 44 Vingskruv för fräsvinkelns grovinställning (2x) 45 Vingskruv för fräsvinkelns fininställning (1x) 46 Ratt för fräsvinkelns fininställning 47 Centrerskruv för cirkelanslag 48 Distansplatta (ingår i sats "Fräscirkel") 49 Styrskena 50 SDS-kopierhylsadapter 51 Fästskruv för kopierhylsans adapter (2x) 52 Upplåsningsspak för kopierhylsadapter 53 Kopierhylsa 54 Fästskruv för glidplattan 55 Centrerdorn 56 Fästskruvar för kopierenheten 57 Specialsexkantnyckel för fräsdjupsfininställning (kopierenhet)* 58 Förlängning för fräsdjupsfininställning (kopierenhet) 59 Sugkåpa för kantbearbetning 60 Fästskruv för sugkåpa I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Multifunktionsträg GOF 1600 CE GMF 1600 CE
Produktnummer		3 601 F24 0.. 3 601 F24 0..
Upptagen märkeffekt	W	1	6
Tomgangsvarvital	min-1	10000 - 25000	10000 - 25000
Varvitalsfürval		●	●
Konstantelektronik		●	●
Anslutting für dammutsgning		●	●
Verktygsfeste	mm	8 - 12	8 - 12
	inch	½ - ¼	¼ - ½
Fräskorgsfyft (nedsänkningsenhet)	mm	76	76
Vikt enligt EPTA-Procedure 01/2003
- Kopierfräs	kg	-	4,3
- Nedsänkningsfräs	kg	5,8	5,8
Skyddsklass		II/II	II/II
Uppgifterna gäller für en märksänning på [U] 230 V. Vid avvikande spänning och für utfängen i vissaalander kan uppifterna variera.

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 86 dB(A); ljudeffektnivå 97 dB(A). Onoggrannhet K = 3 dB.

Använd hörselskydd!

		Frösning med kopierenhet	Frösning med nedsänningsenhet
Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget,enigt EN 60745:
ah	m/s2	=6,0	=5,5
K	m/s2	=1,5	=1,5

Svenska | 81

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i Tekniska data överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2011/65/EU, 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

• Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Insättning av fräsmotorn i nedsänkningsenheten/kopierenheten (se bilder A-B)

• Öppna spännarmen för nedsänkningsenheten/kopierenheten 22. - Skjut fräsmotorn mot anslag i nedsänkningsenheten/kopierenheten.
• För användning av kopierenheten 3 tryck ned spännarmen 25 och skjut fräsmotorn 1 i kopierenheten 3 till önskat läge uppåt eller nedåt tills den vid opåverkad spännarm 25 låser i en av de 3 uttagen 26. - Stäng spännarmen för nedsänkningsenheten/kopierenheten 22. - Ställ in önskat fräsdjup, se stycket "Inställning av fräsdjup".

Ta isär fräsmotorn från nedsänkningsenheten/kopierenheten (se bild C)

• Öppna spännarmen för nedsänkningsenheten/kopierenheten 22.
• Dra fräsmotorn mot stopp och håll i den tag i den. Tryck säkringsknappen 21 och dra fullständigt ut fräsmotorn ur nedsänkningsenheten/kopierenheten. När kopierenheten 3 används, tryck dessutom spännarmen 25.

Insättning av fräs (se bild D)

Vi rekommenderar att skyddshandskar används vid insättning och byte av fräsverktyg.

Fräsverktyg finns att tillgå i olika utföranden och kvaliteter som anpassats till aktuell bearbetning.

Fräsverktyg av högeffektssnabbstål lämpliga för bearbetning av mjuka material som t.ex. mjukt trä och plast.

Fräsverktyg med hårdmetallskär är speciellt lämpliga för hårda och nötande material som t.ex. hårda träslag och aluminium. Din fackhandlare kan erbjuda original fräsverktyg ur Bosch rikhaltiga tillbehörsprogram.

Använd helst fräsverktyg med en skaftdiameter på 12 mm. Använd endast slipfria och rena fräsverktyg.

Fräsverktyget kan bytas även om fräsmotorn är insatt i nedsänkningsenheten/kopierenheten. Vi rekommenderar dock att för verktygsbyte ta bort fräsmotorn.

• Så här tas fräsmotorn ur nedsänkningsenheten/kopierenheten. Tryck ned spindellåsknappen 27 (O) och håll den nedtryckt. Vrid vid behov spindeln för hand till låsningen nappar fast.

Manövrera spindellåsknappen 27 endast när fräsen står stilla.

• Lossa moturs överfallsmuttern 17 med fast skruvnyckel 28 (nyckelvidd 24 mm) (●). -Skjut in fräsverktyget i spänntangen. Frässkaftet måste vara inskjutet till ett djup om 20 mm. Dra medurs fast överfallsmuttern 17 med fast skruvnyckel 28 (nyckelvidd 24 mm). Släpp spindellåsknappen 27. För fräsverktyg med en diameter över 50 mm måste kopierhylsan vara monterad. Dessa fräsverktyg passar inte genom fotplattan. Dra inte fast spänntangen med överfallsmuttern innan ett fräsverktyg sätts in. Spänntangen kan i annat fall skadas.

Damm-/spånutsugning

• Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

82 | Svenska

• Använd om möjlig en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad. -Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Undvik dammansamling på arbetsplatsen. Damm kan lätt självantändas.

Montering av utsugningsadaptern på nedsänkningsenheten (se bild E)

Utsugningsadaptern 30 kan monteras med slangkopplingen framåt eller bakåt. När kopierhylsadaptern 50 används, måste den eventuellt monteras svängd om 180° för att utsugningsadaptern 30 inte ska beröra upplåsningsspaken 52. Fäst utsugningsadaptern 30 med de båda räfflade skruvarna 29 på fotplattan 13.

En optimal utsugning kan endast garanteras om utsugningsadaptern 30 regelbundet rengörs.

Montering av utsugningsadaptern på kopierenheten (se bild F)

Utsugningsadaptern 32 kan monteras med slangkopplingen framåt eller bakåt. När kopierhylsadaptern 50 används, fäst utsugningsadaptern 32 med de båda räfflade skruvarna 29 på fotplattan 13. När kopierhylsadaptern 50 inte används, montera mellanläggsringen 33 på utsugningsadaptern 32 som bilden visar.

Skjut upp utsugningsslangen (Ø 35 mm) 31 (tillbehör) på den monterade utsugningsadaptern. Koppla utsugningsslangen 31 till en dammsugare (tillbehör).

Elverktyget kan anslutas direkt till apparatuttaget på en Bosch universaldammsugare med fjärrkopplingsanordning. Dammsugaren startar automatiskt när elverktyget slås på.

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd för utsugning av hälsofarligt och cancerframkallande damm en specialdammsugare.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Val av varvtal

Med ställratten varvtalsförval 15 kan önskat varvtal väljas även under drift.

1-2 lågt varvtal

3-4 medelhögt varvtal

5-6 högt varvtal

I tabellen anges riktvärden. Erforderligt varvtal är beroende av materialet och arbetsvillkoren, prova dig fram till bästa inställningen genom praktiska försök.

Material Fräds diameter	(mm)	Ställrattens15lage
Hårt trä (bok)	4 - 10	5 - 6
	12 - 20	3 - 4
	22 - 40	1 - 2
Mjukt trä (tall)	4 - 10	5 - 6
	12 - 20	3 - 6
	22 - 40	1 - 3
Spånskivor	4 - 10	3 - 6
	12 - 20	2 - 4
	22 - 40	1 - 3
Plast	4 - 15	2 - 3
	16 - 40	1 - 2
Aluminium 4 - 15		1 - 2
	16 - 40	1

Efter längre drift med lågt varvtal kan elverktyget för avkylning köras ca. 3 minuter med höga tomgångsvarvtal.

In- och urkoppling

Ställ in verktyget på insatsdjupet, se stycket "Inställning av insatsdjup".

Tryck för start av elverktyget ned strömställaren Till/Från 20 och håll den nedtryckt.

För att spärra den nedtryckta strömställaren Till/Från 20 tryck ned spärrknappen 19.

För elverktygets frånkoppling släpp strömställaren Till/Från 20 eller om den är låst med spärrknappen 19 tryck helt kort på strömställaren Till/Från 20 och släpp den igen.

Spara energi och koppla från elverktyget när du inte använder det.

Konstantelektronik

Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även på tomgång och under belastning och garanterar en jämn arbetseffekt.

Mjukstart

Den elektroniska mjukstarten begränsar vridmomentet vid inkoppling och förlänger motorns brukstid.

Fräsdjupet får ställas in endast på avstängt elverktyg.

Inställning av fräsdjup på nedsänkningsenheten (se bild G)

Lägg upp elverktyget med monerat fräsverktyg på arbetsstycket som ska bearbetas. Vrid skalan för fininställning 6 till läget "0". - Ställ revolveranslaget 12 i lägsta steget; revolveranslaget ska i detta läge tydligt snäppa fast. Lossa räffelskruven på djupanslaget 16 så att djupanslaget 11 är fritt rörligt. Tryck upplåsningspaken för nedsänkningsfunktion 7 nedåt och för överfräsen långsamt nedåt tills fräsverktyget 18 berör arbetsstyckets yta. Släpp åter upplåsningsspaken 7 för fixering av detta nedsänkningsdjup.

- Tryck djupanslaget 11 nedåt tills det ligger an mot revolveranslaget 12. För sedan med indexmärket 10 till läget "0" på fräsdjupsskalan 9. - Ställ in djupanslaget 11 på önskat fräsdjup och dra åt räffelskruven på djupanslaget 16. Se till att sliden med indexmärket 10 inte längre förskjuts. - Tryck på upplåsningsspaken för nedsänkningsfunktionen 7 och för överfräsen till översta läget.

Inställt fräsdjup uppnås endast när djupanslaget 11 vid nedsänkning ligger an mot revolveranslaget 12.

Större fräsdjup ska utföras i flera etapper med mindre spånavskiljning. Med hjälp av revolveranslaget 12 kan fräsningen delas upp i flera steg. Ställ in önskat fräsdjup med lägsta steget för revolveranslaget och välj för senare bearbetningsmoment de högre stegen. Stegavståndet är ca 3,2 mm.

Efter en provfräsning kan fräsdjupet med ratten 5 ställas in exakt på önskat mått, vrid medurs för större fräsdjup och moturs för minskning av fräsdjupet. Skalan 6 tjänar endast som orientering. Ett varv motsvarar en justering om 1,5 mm, ett av delstrecken vid övre kanten på skalan 6 motsvarar en förändring om 0,1 mm. Högsta inställningsvägen är ±16 mm.

Exempel: Önskat fräsdjup ska vara 10,0 mm, provfräsningen gav ett fräsdjup på 9,6 mm.

- Tryck på upplåsningsspaken för nedsänkningsfunktionen 7 och för överfräsen till översta läget. Vrid ratten 5 medurs 0,4 mm/4 delstreck (differensen mellan bör- och ärvärdet). - Kontrollera valt fräsdjup med en ytterligare provfräsning. Kontrollera vid fininställning av fräsdjupet att indexmärket 8 som sitter på nedsänkningsenhetens sida är riktat mot den mellersta infrästa linjen. Detta garanterar att det finns tillräcklig marginal i båda riktningarna för efterjustering av nedsänkningsdjupet. När nedsänkningsenheten 2 körts ned till maximalt nedsänkningsdjup är det inte längre möjligt att med fininställning uppnå ett större nedsänkningsdjup, eftersom maximal inställning redan utnyttjats. En fininställning är inte heller möjlig när djupanslaget 11 ligger an mot revolveranslaget 12.

Inställning av fräsdjup på kopieringsenheten (se bild H)

• Öppna spännarmen för kopieringsenhet 22. Fräsdjupet kan ställas in grovt i 3 steg. Tryck ned spännarmen 25 och skjut fräsmotorn 1 i kopieringsenheten 3 uppåt eller nedåt tills den vid opåverkad spännarm 25 snäpper fast i ett av de 3 urtagen 26. Urtagen har ett inbördes avstånd på 12,7 mm (0,5"). - För fininställning av fräsdjupet används ratten för fräsdjupsfininställning 24; vrid medurs för att öka fräsdjupet och moturs för att minska fräsdjupet. Justervärdet anges på rattens 24 skala i mm och millimeter. Maximalt inställningsområde är 41 mm. Fräsdjupsskalan 34 underlättar inställningen.

Exempel: Önskat fräsdjup borde vara 10,0 mm, provfräsningen gav ett fräsdjup på 9,5 mm.

• Ställ skalan på ratten 24 i läge "0" utan att förändra rattens 24 läge. Ställ sedan ratten 24 medurs till värdet "0,5". Kontrollera valt fräsdjup med en ytterligare provfräsning.

Arbetsanvisningar

Fräsriktning och fräsningsförlopp (se bild I)

Fräsning ska alltid utföras mot fräsens rotationsriktning 18 (mot matningsriktning). Vid fräsning i rotationsriktning (i matningsriktning) finns risk för att elverktyget slits ur användarens hand. För fräsning med nedsänkningsenheten 2 förfar så här: - Ställ in önskat fräsdjup, se stycket "Inställning av fräsdjup". Lägg an elverktyget med monterat fräsverktyg mot arbetsstycket och slå på elverktyget. Tryck upplåsningsspaken för nedsänkningsfunktionen 7 nedåt och för överfräsen långsamt nedåt tills inställt fräsdjup uppnåtts. Släpp åter upplåsningsspaken 7 för fixering av detta nedsänkningsdjup. - Utför fräsningen med jämn matningshastighet. - Efter avslutad fräsning för överfräsen till översta läget. - Koppla från elverktyget. För fräsning med kopieringsenheten 3 förfar så här: - Observera! Beakta att fräsverktyget 18 vid fräsning med kopieringsenheten 3 alltid står ut över fotplattan 13. Se till att schablonen och arbetsstycket inte skadas. - Ställ in önskat fräsdjup, se stycket "Inställning av fräsdjup". - Koppla på elverktyget och för det mot arbetsstycket. - Utför fräsningen med jämn matningshastighet. - Koppla från elverktyget. Lägg aldrig bort elverktyget innan fräsverktyget stannat fullständigt.

Fräsning med hjälpanslag (se bild J)

För bearbetning av stora arbetsstycken resp. vid fräsning av spår kan en bräda eller en list fästas på arbetsstycket som hjälpanslag längs vilken multifunktionsfräsen förs. Vid användning av nedsänkningsenhet 2 förs multifunktionsfräsen på glidplattans nedplanade sida längs hjälpanslaget.

Vid kant- och formfräsning utan parallellanslag måste fräsverktyget vara försett med styrstift eller kullager.

• För påkopplat elverktyg från sidan mot arbetsstycket tills fräsverktygets styrstift eller kullager ligger an mot den kant på arbetsstycket som ska bearbetas. Styr elverktyget med båda händerna längs arbetsstyckets kant. Se till att elverktyget ligger i rätt vinkel. För kraftigt tryck kan skada kanten på arbetsstycket.

Fräsning med parallellanslag (se bild K)

Skjut in parallellanslaget 35 med styrstängerna 36 i fotplattan 13 och dra fast det med vingskruvarna 41 så att erforderligt mått uppstår. Med vingskruvarna 37 och 38 kan parallellanslaget ytterligare ställas in i längdriktning.

Med ratten 39 kan sedan de båda vingskruvarna 37 lossas och längden fininställas. Ett varv motsvarar en justering om 2,0 mm, ett delstreck på ratten 39 motsvarar en justering om 0,1 mm.

Med anslagsskenan 40 kan parallellanslagets effektiva anliggningsyta förändras.

För det inkopplade elverktyget längs arbetsstyckets kant med jämn matning och tryck i sidled mot parallellanslaget.

Fräsning med fräscirkel (se bild L)

För cirkelrund fräsning kan fräscirkeln/styrskeneadaptern 42 användas. Montera fräscirkeln som bilden visar.

Skruva in centerskruven 47 i fräscirkelns gänga. Placera skruvspetsen i centrum på den cirkelbåge som ska fräsas och kontrollera att skruvspetsen griper in i arbetsstyckets yta. Ställ grovt in önskad radie genom att förskjuta fräscirkeln och dra fast vingskruvarna 44 och 45.

Med ratten 46 kan sedan vingskruven 45 lossas och längden fininställas. Ett varv motsvarar en justering om 2,0 mm, ett delstreck på ratten 46 motsvarar en justering om 0,1 mm.

För det inkopplade elverktyget med högra handtaget 4 och handtaget för fräscirkeln 43 över arbetsytan.

Fräsning med styrskena (se bild M)

Med hjälp av styrskenan 49 kan linjär fräsning utföras.

För kompensering av höjdskillnaden måste distansplattan 48 monteras.

Montera fräscirkeln/styrskeneadaptern 42 som bilden visar. Fäst styrskenan 49 med lämplig spännutrustning, t.ex. skruvtvingar, på arbetsstycket. Lägg upp elverktyget med påmonterad styrskeneadapter 42 på styrskenan.

Fräsning med kopierhylsa (se bilderna N-Q)

Med hjälp av kopierhylsan 53 kan konturer från mallar och schabloner överföras till arbetsstycket.

För att kopierhylsan 53 ska kunna användas måste kopierhylsadaptern 50 sättas in i glidplattan 14.

Placera kopierhylsadaptern 50 uppifrån på glidplattan 14 och skruva fast den med de båda fästskruvarna 51. Kontrollera att upplåsningsspaken för kopierhylsadaptern 52 är fritt rörlig.

Välj en kopierhylsa som motsvarar schablonens resp. mallens tjocklek. På grund av kopierhylsans utskjutande höjd måste schablonen ha en tjocklek på minst 8 mm.

Påverka upplåsningsspaken 52 och sätt kopierhylsan 53 från undre sidan i kopierhylsadaptern 50. Kodnockarna måste härvid kännbart låsa i kopierhylsans urtag.

Kontrollera avståndet mellan fräscentrum och kopierhylsans rand, se avsnitt "Centrering av fotplatta".

Fräsverktygets diameter ska vara mindre än kopierhylsans inre diameter.

För fräsning med kopierhylsan 53 förfar så här:

- Observera! Beakta att fräsverktyget 18 vid fräsning med kopierenheten 3 alltid sticker ut över fotplattan 13. Se till att schablonen och arbetsstycket inte skadas. - För det inkopplade elverktyget med kopierhylsan mot schablonen. Vid användning av nedsänkningsenhet 2: tryck upplåsningsspaken för nedsänkningsfunktionen 7 nedåt och för överfräsen långsamt tills inställt fräsdjup uppnåtts. Släpp åter upplåsningsspaken 7 för fixering av detta nedsänkningsdjup. - För elverktyget med utskjutande kopierhylsa med tryck i sidled längs schablonen.

Centrering av fotplattan (se bild R)

Fästavståndet mellan fräscentrum och kopierhylskanten ska vara lika runtom. Kopierhylsan och glidplattan kan centreras mot varandra, om så behövs.

• Vid användning av nedsänkningsenhet 2: Tryck upplåsningsspaken för nedsänkningsfunktionen 7 nedåt och för överfräsen mot stoppet på fotplattan. Släpp åter upplåsningsspaken 7 för fixering av detta nedsänkningsdjup.
• Lossa fästskruvarna 54 ca 2 varv så att glidplattan 14 är fritt rörlig. Sätt in centrerdornen 55 i verktygsfästet som bilden visar. Dra för hand så långt fast överfallsmuttern att centrerdornen ännu är fritt rörlig. Rikta in centrerdornen 55 och kopierhylsan 53 mot varandra genom att lätt förskjuta glidplattan 14. Dra åter fast fästskruvarna 54. - Ta bort centrerdornen 55 ur verktygsfästet.
• Vid användning av nedsänkningsenhet 2: Tryck på upplåsningsspaken för nedsänkningsfunktionen 7 och för överfräsen tillbaka till översta läget.

Fräsning med fräsbord (se bild S)

Kopierenheten 3 kan sättas in i ett lämpligt fräsbord. Ta för montering bort glidplattan 14 och fäst kopierenheten 3 med fästskruvarna 56 på fräsbordet.

För montering av kopierenheten följ instruktionerna i fräsbordets bruksanvisning. Eventuellt måste för montering av kopierenheten hål tas upp i fräsbordet.

Använd för fininställning av fräsdjupet förlängningen för fräsdjupfininställning 58 eller specialsexkantnyckeln 57.

Fräsning med sugkåpa (se bilderna T-U)

För bearbetning av kanter kan som tillägg sugkåpan 59 användas. - Fäst sugkåpan 59 med de båda skruvarna 60 på fotplattan 13. Sugkåpan 59 kan monteras i 3 olika lägen, som bilden visar. - För bearbetning av släta och plana ytor ta bort sugkåpan.

Underhåll och service

Underhåll och rengöring

• Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Använd under extrema betingelser om möjligt en utsugningsanläggning. I sådana fall ska ventilationsöppningarna renblåsas ofta och ett felströmsskydd (FI) förkopplas. Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG för avfall som utgörs av elektriska och elektroniska produkter och dess modernisering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.

Norsk

För grovinställning av fräsdjupet gör du följande:

Med vridknappen 39 kan du fininställa längden efter lossning av de två vingeskruvarna 37. Ett varv motsvarar då en justeringssträcka på 2,0 mm, en av delstrecken på vridknappen 39 motsvarar en ändring av justeringssträckan på 0,1 mm.

Med anslagsskenan 40 kan du ändra den verksamma anslagsytan till parallellanslaget.

För det inkopplade elverktyget med jämn matning och sidotryck mot parallellanslaget längs kanten på arbetsstycket.

Fräsning med frässirkel (se bild L)

För cirkulära fräsarbeten kan du använda frässirkeln/styrskeneadaptern 42. Montera frässirkeln så som visas på bilden.

Skruva centreringsskruven 47 i gängan på frässirkeln. Sätt skruvspetsen i mittpunkten på cirkelbågen som ska fräsas, se till att skruvspetsen griper in i ytan på arbetsstycket.

Med vridknappen 46 kan du fininställa längden efter lossning av vingeskruven 45. Ett varv motsvarar då en justeringssträcka på 2,0 mm, en av delstrecken på vridknappen 46 motsvarar en ändring av justeringssträckan på 0,1 mm.

Fräsning med styrskena (se bild M)
