Tipo di prodotto	Fresatrice / Routers multifunzione
Marca	Bosch
Modello	GOF 1600 CE
Potenza nominale assorbita	1600 W
Velocità di rotazione a vuoto	10 000 - 25 000 giri/min
Preselezione di velocità	Sì (manopola 15, posizioni 1-6)
Constant-Electronic	Sì, mantiene la velocità sotto carico
Avviamento graduale	Sì, limita la coppia all'avviamento
Portautensile	Pinza di serraggio 8 - 12 mm (1/2")
Corsa del carro (unità di immersione)	76 mm
Peso (unità di immersione)	5,8 kg (secondo EPTA 01/2003)
Peso (unità di copiatura)	4,3 kg (secondo EPTA 01/2003)
Alimentazione	Rete, 230 V CA
Classe di protezione	II (doppio isolamento)
Raccordo di aspirazione	Sì, per tubo Ø 35 mm
Livello di pressione acustica	86 dB(A)
Livello di potenza acustica	97 dB(A)
Vibrazioni (fresatura con unità di copiatura)	6,0 m/s² (incertezza K=1,5 m/s²)
Vibrazioni (fresatura con unità di immersione)	5,5 m/s² (incertezza K=1,5 m/s²)
Utilizzo conforme	Legno, materie plastiche, metalli non ferrosi (con velocità ridotte)
Manutenzione	Pulire le feritoie di ventilazione, utilizzare un aspirapolvere, soffiare aria compressa
Ricambi e riparabilità	Riparazioni presso un centro assistenza autorizzato Bosch; ricambi con codice articolo (10 cifre)
Contenuto della confezione	Motore, unità di immersione, unità di copiatura, pinza di serraggio, chiave piatta, guida parallela, compasso per fresatura, adattatori, ecc.
Garanzia	Garanzia del produttore (non specificata nel manuale)

Domande frequenti - GOF 1600 CE BOSCH

Come montare l'utensile di fresatura nel motore?

Premere il pulsante di blocco del mandrino 27, allentare il dado di collegamento 17 con la chiave 28, inserire il gambo della fresa di almeno 20 mm nella pinza di serraggio, quindi serrare il dado di collegamento. Rilasciare il blocco del mandrino. Indossare guanti di protezione.

Come regolare la profondità di fresatura sull'unità di immersione?

Posizionare l'apparecchio sul pezzo, allentare la vite zigrinata 16, abbassare l'utensile fino a toccare la superficie, fissare il fermo di profondità 11 sulla graduazione desiderata e serrare. Utilizzare la regolazione fine 5 per regolazioni precise (1 giro = 1,5 mm).

Posso lavorare il metallo con questa fresatrice?

Sì, con una velocità di rotazione ridotta e frese adatte per metalli non ferrosi. Scegliere una posizione bassa della manopola 15 (ad es. 1-2) e utilizzare utensili in metallo duro.

Come utilizzare l'anello di copiatura?

Montare l'adattatore 50 sulla piastra di base, inserire l'anello di copiatura 53 dal basso agganciando le camme. Scegliere una fresa di diametro inferiore all'anello. Guidare l'apparecchio lungo la sagoma esercitando una pressione laterale.

Qual è la procedura di sicurezza prima di cambiare l'utensile?

Scollegare sempre la spina dall'alimentazione. Premere il blocco del mandrino 27 solo a macchina ferma. Indossare guanti. Non serrare il dado di collegamento senza utensile di fresatura montato, altrimenti si danneggia la pinza.

Come mantenere l'apparecchio per una lunga durata?

Pulire regolarmente le feritoie di ventilazione con aria compressa. In ambienti polverosi, utilizzare un aspirapolvere. Dopo un lavoro prolungato a bassa velocità, far girare a vuoto alla massima velocità per 3 minuti per raffreddare.

Come regolare la guida parallela?

Inserire le aste 36 nella piastra di base e serrare con le viti a farfalla 41. Regolare la lunghezza con le viti 37 e 38. Utilizzare il pulsante 39 per una regolazione fine (1 giro = 2,0 mm). Il fermo 40 consente di variare la superficie utile.

Quale senso di fresatura utilizzare?

Fresare sempre in senso opposto al senso di rotazione dell'utensile (fresatura inversa). Fresare nello stesso senso può strappare l'apparecchio dalle mani. Guidare con avanzamento regolare.

Come montare il motore nell'unità di copiatura?

Aprire la leva di serraggio 22, spingere il motore fino in fondo. Premere la leva 25 e regolare il motore in una delle 3 tacche 26 per una preimpostazione approssimativa della profondità. Chiudere la leva 22.

Dove trovare i ricambi e il servizio post-vendita?

Visitare www.bosch-pt.com per gli esplosi. In Francia, chiamare lo 0811360122 (costo di una chiamata locale) o contattare [e-mail]. Specificare il numero d'articolo a 10 cifre.

MANUALE UTENTE GOF 1600 CE BOSCH

Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

SV Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπες οδηγίες

tr Orijinal talimat

PL Instrukcja oryginalna

cs Původní návod k použití

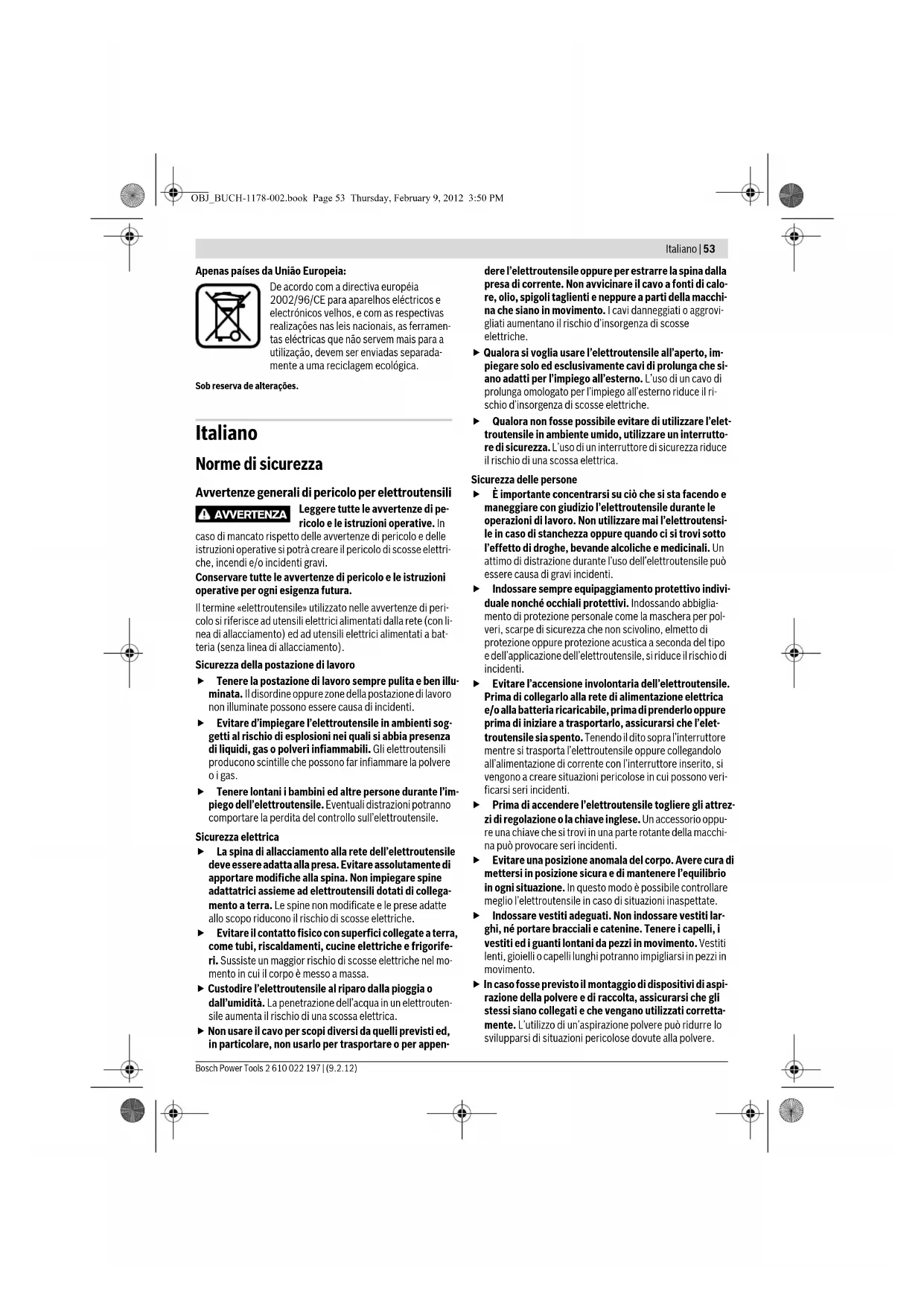

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici insieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è a massa. Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

dere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

• È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
• Indossare sempre equipaggiamento protettivo individuale e occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza antiscivolo, elmetto di protezione o protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti. Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo o prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile o collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l'elettroutensile, togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio o una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
• Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti e i guanti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato e uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile espressamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa di corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso dei bambini. Non fare usare l'elettroutensile a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuratamente. Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre. Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

• Far riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per fresatrici

• Tenere l'elettroutensile afferrandolo sempre alle superfici di presa isolate perché la fresatrice può essere in contatto con il cavo di alimentazione. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell'elettroutensile e provoca una scossa elettrica.

Fissare e assicurare il pezzo in lavorazione tramite morsetti oppure in altro modo ad una base stabile. Tenendo il pezzo in lavorazione solamente con la mano o contro il proprio corpo, essendo lo stesso malfermo, si può provocare la perdita del controllo della macchina. Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che giri più rapidamente di quanto consentito può essere pericoloso. Gli utensili fresa ed ogni altro accessorio opzionale devono adattarsi perfettamente al mandrino portautensili (pinza portautensile) dell'elettroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portautensile dell'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo. Avvicinare l'elettroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l'utensile ad innesto siinceppa nel pezzo in lavorazione. Mai avvicinare le mani alla zona operativa di fresatura e neppure alla fresatrice. Utilizzare la seconda mano per afferrare l'impugnatura supplementare oppure la carcassa del motore. Tenendo la fresatrice con entrambe le mani si evita che l'utensile fresa possa risultare pericoloso per le mani. Mai fresare su oggetti metallici, chiodi oppure viti. La fresatrice può subire dei danni e provocare un aumento delle vibrazioni. Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. Non utilizzare mai frese che non siano affilate oppure il cui stato generale non dovesse essere più perfetto. Frese non più affilate oppure danneggiate provocano un maggiore attrito, possono restare bloccate e non ruotano più concentricamente. Durante le operazioni di lavoro è necessario tener l'elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambe le mani. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione deve essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Prima di posare l'elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elettroutensile.

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui è raffigurata schematicamente la macchina e lasciarla aperta durante la lettura del manuale delle Istruzioni per l'uso.

Uso conforme alle norme

In caso di appoggi fissi, la macchina è idonea per fresare scanalature, bordi, profili e fori longitudinali nel legno, nella materia plastica ed in materiali leggeri da costruzione, nonché per riprodurre una fresatura.

In caso di velocità ridotte ed utilizzando rispettive frese, è possibile lavorare anche metallo non ferroso.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Motore della fresatrice 2 Unità per fresatura a tuffo 3 Unità per riproduzioni a sagoma 4 Impugnatura (superficie di presa isolata) 5 Selettore rotante per regolazione di precisione profondità di fresatura (unità per fresatura a tuffo) 6 Scala regolazione di precisione per la profondità di fresatura 7 Leva di sbloccaggio per funzione fresatura a tuffo 8 Marcatura di posizionamento per regolazione di precisione 9 Scala graduata per regolazione della profondità di fresatura (unità per fresatura a tuffo) 10 Spingitore con marcatura di posizionamento (unità per fresatura a tuffo) 11 Guida di profondità (unità per fresatura a tuffo) 12 Battuta a revolver 13 Pattino 14 Piastra di scorrimento 15 Rotellina di selezione numero giri 16 Vite a testa zigrinata per guida di profondità (unità per fresatura a tuffo) 17 Dado con pinza portautensili 18 Utensile fresa 19 Tasto di bloccaggio per interruttore avvio/arresto 20 Interruttore di avvio/arresto 21 Tasto di sicurezza per rimozione del motore 22 Leva di bloccaggio per unità per fresatura a tuffo/unità per riproduzioni a sagoma

23 Attacco per guida parallela-aste di guida 24 Pomello per la regolazione della profondità di fresatura-regolazione di precisione (unità per riproduzioni a sagoma) 25 Levetta di fissaggio per regolazione approssimativa della profondità di passata (unità per riproduzione a sagoma) 26 Rientranze per regolazione approssimativa della profondità di fresatura all'unità per riproduzioni a sagoma 27 Tasto di bloccaggio dell'alberino 28 Chiave fissa misura 24 mm 29 Vite a testa zigrinata per raccordo aspiratore (2x) 30 Adattatore per l'aspirazione (unità per fresatura a tuffo) 31 Tubo di aspirazione (Ø 35 mm) 32 Adattatore per l'aspirazione (unità per riproduzione a sagoma) 33 Anello intermedio per adattatore per l'aspirazione (unità per riproduzioni a sagoma) 34 Scala graduata per regolazione della profondità di fresatura (unità per riproduzioni a sagoma) 35 Guida parallela 36 Barra di guida per guida parallela (2x) 37 Vite ad alette per guida parallela-regolazione di precisione (2x) 38 Vite ad alette per guida parallela-regolazione approssimativa (2x) 39 Pomello per la guida parallela-regolazione di precisione 40 Guida di arresto regolabile per guida parallela 41 Vite ad alette per guida parallela-aste di guida (2x) 42 Compasso/adattatore della battuta di guida 43 Pomello per compasso 44 Vite ad alette per compasso-regolazione approssimativa (2x) 45 Vite ad alette per compasso-regolazione di precisione (1x) 46 Pomello per compasso-regolazione di precisione 47 Vite di centraggio per guida compasso 48 Piastra distanziatrice (compresa nel set «compasso») 49 Binario di guida 50 Adattatore della boccola di riproduzione SDS 51 Vite di fissaggio per adattatore della boccola di riproduzione (2x) 52 Levetta di sblocco per adattatore della boccola di riproduzione 53 Manicotto di guida 54 Vite di fissaggio per piastra di scorrimento 55 Spina di centraggio 56 Viti di fissaggio per unità per riproduzioni a sagoma 57 Speciale chiave esagonale per regolazione di precisione di profondità di fresatura (unità per riproduzioni a sagoma)*

58 Prolunga per la regolazione della profondità di fresatura-regolazione di precisione (unità per riproduzioni a sagoma)*

59 Cuffia di aspirazione per la lavorazione dei bordi

60 Vite di fissaggio per la cuffia di aspirazione* 'L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Fresatrice multifunzione GOF 1600 CE GMF 1600 CE
Codice prodotto		3601F240..	3601F240..
Potenza nominale assorbita	W	1	6
Numero di giri a vuoto	\( min^{-1} \)	10000 - 25000	10000 - 25000
Preseilezione del numero di giri		●	●
Constant Electronic		●	●
Raccordo di collegamento persystema di aspirazione polvere		●	●
Mandrino portautensile	mm	8-12	8-12
	inch	1/4 - 1/2	1/4 - 1/2
Corsa della fresa (unità per fresatura aullo)	mm 76 76
Peso in funzione della EPTA-Procedure 01/2003
-Fresatrice a copiare	kg	-	4,3
-Fresatrice aullo	kg	5,8	5,8
Classe di sicurezza		\( \square/\Pi \)	\( \square/\Pi \)

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per rumorosità rilevati conformemente alla norma EN 60745.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 86 dB(A); livello di potenza acustica 97 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

		Fresaturaconunita	Fresaturaconunita
		per coplare	ad immersione
Valori complessivi di oscillazione an (somma vettoriale delle tre direzioni) e incertezza della misura Kmisurati conformmente alla norma EN 60745:
ah	m/s2	=6,0	=5,5
K	m/s2	=1,5	=1,5

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può essere diverso. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.e.s.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

C

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2011/65/UE, 2004/108/CE, 2006/42/CE.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

• Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Montaggio del motore della fresatrice nell'unità per fresatura a tuffo/unità per riproduzioni a sagoma (vedere figure A-B)

- Aprire la levetta di fissaggio per l'unità per fresatura a tuffo/unità per riproduzioni a sagoma 22. - Inserire il motore della fresatrice nelle unità per fresatura a tuffo/unità per riproduzioni a sagoma fino alla battuta di arresto. Per l'impiego dell'unità per riproduzioni a sagoma 3 premere la levetta di fissaggio 25 e spingere il motore della fresatrice 1 nell'unità per riproduzione a sagoma 3 verso l'alto o verso il basso, a seconda della posizione desiderata, fino a quando con levetta di fissaggio 25 non più premuta, viene bloccato in una delle 3 rientranze 26. - Chiudere la leva di bloccaggio per unità per fresatura a tuffo/unità per riproduzioni a sagoma 22. - Regolare la profondità di fresatura richiesta, vedere parte della documentazione «Regolazione della profondità di passata».

Separazione del motore della fresatrice dall'unità per fresatura a tuffo/unità per riproduzioni a sagoma (vedi figura C)

Aprire la levetta di fissaggio per l'unità per fresatura a tuffo/unità per riproduzione a sagoma 22. Tirare il motore della fresatrice fino all'arresto e tenerlo in questa posizione. Premere il tasto di sicurezza 21 ed estrarre completamente il motore della fresatrice dall'unità per fresatura/unità per riproduzione a sagoma. In caso di impiego dell'unità per riproduzione a sagoma 3, premere inoltre la levetta di fissaggio 25.

Montaggio dell'utensile per fresatrice (vedi figura D)

Per eseguire operazioni di montaggio o di sostituzione di utensili accessori per la fresatrice, si raccomanda di indossare guanti di protezione.

A seconda del tipo di applicazione richiesto, sono disponibili utensili fresa dai tipi più svariati e con diversi livelli di qualità.

Utensili fresa in acciaio extrarapido ad alta prestazione sono adatti per la lavorazione di materiali morbidi come p. es. legname tenero e materiali sintetici.

Utensili fresa in acciaio duro sono adatti in modo particolare per la lavorazione di materiali duri ed abrasivi come p. es. il legname duro e l'alluminio.

Gli utensili fresa compresi nella vasta gamma del programma per accessori della Bosch sono disponibili presso il Vostro rivenditore specializzato.

Utilizzare possibilmente utensili fresa con un diametro del gambo pari a 12 mm. Utilizzare esclusivamente utensili fresa in perfetto stato e puliti.

È possibile sostituire l'utensile fresa quando il motore della fresatrice è montato nell'unità per fresatura a tuffo o per riproduzione a sagoma. Consigliamo comunque di eseguire il cambio degli utensili accessori a motore della fresatrice smontato.

Estrarre il motore della fresatrice dall'unità per fresatura a tuffo/unità per riproduzioni a sagoma. Premere il tasto di bloccaggio dell'alberino 27 (O) e tenerlo premuto. Eventualmente ruotare un po' a mano il mandrino fino a far scattare in posizione l'arresto.

Azionare il tasto di bloccaggio dell'alberino 27 solo a elettroutensile fermo.

• Sbloccare il dado con pinza portautensile 17 utilizzando la chiave fissa 28 (misura 24 mm) e girando in senso antiorario (●).
• Inserire l'utensile fresa nella pinza di serraggio. Il gambo della fresa deve essere inserito nella pinza portautensili per almeno 20 mm.
• Serrare il dado 17 con l'ausilio della chiave fissa 28 (apertura della chiave 24 mm) ruotando in senso orario. Rilasciare il tasto di bloccaggio dell'alberino 27.
• Quando la boccola di riproduzione non è montata, non utilizzare mai utensili fresa con un diametro maggiore di 50 mm. Tali utensili fresa sono troppo grandi per il pattino. Non stringere mai la pinza portautensili fintanto che non sia stato montato nessun utensile fresa. In caso contrario vi è il pericolo di danneggiare la pinza portautensili.

Aspirazione polvere/aspirazione trucioli

• Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
• Provvedere per una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.

Montaggio dell'adattatore per l'aspirazione all'unità per riproduzioni a sagoma (vedi figura E)

L'adattatore per l'aspirazione 30 può essere montato con il collegamento per il tubo flessibile sul davanti oppure sul dietro. In caso di impiego dell'adattatore della boccola di riproduzione 50 potrebbe rendersi eventualmente necessario montare l'adattatore della boccola di riproduzione ruotato di 180° in modo tale che l'adattatore per l'aspirazione 30 non tocchi la levetta di sblocco 52. Fissare l'adattatore per l'aspirazione 30 con le 2 viti a testa zigrinata 29 al pattino 13.

Per poter garantire un'aspirazione ottimale l'adattatore per l'aspirazione 30 deve essere pulito regolarmente.

Montaggio dell'adattatore per l'aspirazione all'unità per riproduzioni a sagoma (vedi figura F)

L'adattatore per l'aspirazione 32 può essere montato con il collegamento per il tubo flessibile sul davanti oppure sul dietro. In caso di impiego dell'adattatore della boccola di riproduzione 50, fissare l'adattatore per l'aspirazione 32 con le 2 viti a testa zigrinata 29 al pattino 13. In caso di impiego dell'adattatore della boccola di riproduzione 50 montare innanzitutto l'anello intermedio 33 sull'adattatore per aspirazione 32, come illustrato nella figura.

Collegamento dell'aspirazione polvere

Inserire un tubo di aspirazione (Ø 35 mm) 31 (accessorio opzionale) sul già montato raccordo aspiratore. Collegare il tubo di aspirazione 31 con un aspirapolvere (accessorio opzionale). L'elettroutensile può essere collegato direttamente ad un aspiratore multiuso della Bosch munito di dispositivo automatico di teleinserimento. Questo entra automaticamente in azione al momento in cui si avvia l'elettroutensile. L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Preselezione del numero di giri

Tramite la rotellina per la selezione del numero giri 15 è possibile preselezionare la velocità richiesta anche durante la fase di funzionamento.

1-2 velocità bassa, 3-4 velocità media, 5-6 velocità alta

I dati riportati nella tabella hanno puro valore indicativo. Il numero di giri necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e deve essere dunque determinato a seconda del caso eseguendo delle prove pratiche.

Materiale Diametro della	fresa (mm)	Posizione rotellina selezione numero di giri 15
Legno duro (faggio)	4 - 10	5 - 6
	12 - 20	3 - 4
	22 - 40	1 - 2
Legno dolce (pino)	4 - 10	5 - 6
	12 - 20	3 - 6
	22 - 40	1 - 3
Pannelli di masonite	4 - 10	3 - 6
	12 - 20	2 - 4
	22 - 40	1 - 3
Plastica	4 - 15	2 - 3
	16 - 40	1 - 2
Alluminio	4 - 15	1 - 2
	16 - 40	1

In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l'elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità.

Accendere/spegnere

Prima di accendere/spegnere, regolare la profondità di fresatura, cfr. paragrafo «Regolazione della profondità di passata». Per accendere l'elettroutensile premere l'interruttore di avvio/arresto 20 e tenerlo premuto.

Per fissare in posizione l'interruttore di avvio/arresto premuto 20 premere il tasto di bloccaggio 19.

Per spegnere l'elettroutensile rilasciate di nuovo l'interruttore di avvio/arresto 20 oppure se è bloccato con il tasto di bloccaggio 19, premere brevemente l'interruttore di avvio/arresto 20 e rilasciarlo di nuovo.

Se l'elettroutensile non viene utilizzato, togliere l'alimentazione per risparmiare elettricità.

La Constant-Electronic mantiene la velocità di rotazione pressoché costante sia a vuoto che sotto carico, garantendo una prestazione di lavoro uniforme.

Avviamento dolce

L'avviamento dolce elettronico limita il momento di coppia durante la fase di messa in esercizio, aumentando la durata del motore.

Regolazione della profondità di passata

La regolazione della profondità di fresatura può essere effettuata esclusivamente quando l'elettroutensile è spento.

Regolazione della profondità di fresatura per fresatura a tuffo (vedi figura G)

Per una regolazione approssimativa della profondità di passata, procedere come segue:

- Posare sul pezzo in lavorazione l'elettroutensile con l'utensile accessorio per fresatura già montato. - Ruotare la scala della regolazione di precisione 6 su "0". - Regolare la battuta a revolver 12 sul livello più basso; la

battuta a revolver scatta in posizione in modo percettibile.

• Allentare la vite a testa zigrinata sulla guida di profondità 16 in modo tale che la guida di profondità 11 si possa muovere liberamente. Premere verso il basso la leva di sbloccaggio per la funzione fresatura a tuffo 7 e condurre lentamente la fresatrice verticale verso il basso fino a quando l'utensile fresa 18 tocca la superficie del pezzo in lavorazione. Rilasciare di nuovo la leva di sbloccaggio 7 per fissare questa profondità di fresatura. Premere verso il basso la guida di profondità 11 fino a quando la stessa è posizionata sulla battuta a revolver 12. Portare lo spingitore con marcatura di posizionamento 10 sulla posizione "0" sulla scala della profondità di fresatura 9. Regolare la guida di profondità 11 sulla profondità di fresatura desiderata e serrare saldamente la vite a testa zigrinata sulla guida di profondità 16. Prestare attenzione a non spostare più lo spingitore con marcatura di posizionamento 10.
• Premere la leva di sbloccaggio per la funzione fresatura a tuffo 7 e condurre la fresatrice verticale nella massima posizione superiore.

La profondità di fresatura regolata viene raggiunta solamente se durante l'operazione di fresatura la guida di profondità 11 si fissa sulla battuta a revolver 12.

In caso di grande profondità di fresatura è necessario effettuare diverse passate di lavorazione asportando di volta in volta una piccola quantità di trucioli. Con l'ausilio della battuta a revolver 12 è possibile ripartire l'operazione di fresatura in più livelli. Per effettuare questa operazione, regolare la profondità di fresatura desiderata con la posizione più bassa della battuta a revolver e selezionare per le prime passate di lavorazione innanzitutto i livelli maggiori. La distanza dei livelli è di ca. 3,2 mm.

Dopo una fresatura di prova, ruotando il pomello 5 è possibile regolare la profondità di fresatura esattamente sulla misura richiesta; per aumentare la profondità di fresatura, ruotare in senso orario; per ridurre la profondità di fresatura ruotare in senso antiorario. Per questa operazione la scala 6 facilita l'orientamento. Un giro corrisponde ad una corsa di regolazione pari a 1,5 mm; una delle graduazioni nel margine superiore della scala 6 corrisponde ad una modifica della corsa di regolazione pari a 0,1 mm. La corsa massima di regolazione è pari a ± 16 mm.

Esempio: La profondità richiesta di fresatura deve essere di 10,0 mm. Con la fresatura di prova si è avuta una profondità di fresatura pari a 9,6 mm.

• Premere la leva di sbloccaggio per la funzione fresatura a tuffo 7 e condurre la fresatrice verticale nella massima posizione superiore.
• Ruotare in senso orario il selettore rotante 5 di 0,4 mm/4 graduazioni (differenza tra valore nominale e valore reale).
• Controllare la profondità di fresatura selezionata eseguendo un'ulteriore fresatura di prova.

Assicurarsi durante la regolazione di precisione della profondità di fresatura che la marcatura di posizionamento 8, applicata lateralmente sull'unità per fresatura a tuffo, sia rivolta verso il centro delle linee impresse. In questo modo viene assicurato che sia presente sufficiente distanza per la regolazione successiva della profondità di passata in entrambe le direzioni.

Se l'unità per fresatura a tuffo 2 è regolata sulla profondità di passata massima, non sarebbe possibile raggiungere una profondità di passata maggiore neanche tramite la regolazione di precisione in quanto è stata utilizzata la distanza massima di regolazione.

Una regolazione di precisione non è possibile nemmeno se la guida di profondità 11 è fissata sulla battuta a revolver 12.

Regolazione della profondità di fresatura all'unità per riproduzioni a sagoma (vedi figura H)

Per regolare la profondità di fresatura procedere come segue:

Aprire la levetta di fissaggio per l'unità per riproduzioni a sagoma 22.

• È possibile preregolare approssimativamente la profondità di passata in 3 livelli. Per effettuare questa regolazione, premere la levetta di fissaggio 25 e spingere verso l'alto oppure verso il basso il motore della fresatrice 1 nell'unità per riproduzione a sagoma 3, fino a quando lo stesso, con levetta di fissaggio non più premuta 25, viene bloccato in una delle 3 rientranze 26. Le rientranze hanno una distanza rispettivamente di 12,7 mm (0,5"). Per la regolazione di precisione della profondità di fresatura è necessario il selettore rotante per la regolazione della profondità di fresatura - regolazione di precisione 24; ruotare in senso orario per aumentare la profondità di fresatura, ruotare in senso antiorario per ridurre la profondità di fresatura. La distanza di regolazione è indicata sulla scala posta sul selettore rotante 24 in pollici ed in millimetri. Il campo di regolazione massimo è di 41 mm. La scala per regolazione della profondità di fresatura 34 ha la funzione di fornire un ulteriore orientamento.

Esempio: La profondità di fresatura desiderata deve essere di 10,0 mm, alla fresatura di prova è risultata una profondità di fresatura di 9,5 mm.

Regolare la scala del pomello 24 su "0" avendo cura di non modificare la posizione del pomello 24 stesso. Posizionare quindi il pomello 24 in senso orario sul valore "0,5" - Controllare la profondità di fresatura selezionata eseguendo un'ulteriore fresatura di prova.

Indicazioni operative

Direzione di fresatura ed operazione di fresatura (vedi figura I)

L'operazione di fresatura deve essere eseguita sempre nel senso inverso a quello del senso di rotazione dell'utensile per la fresatrice 18 (rotazione in senso opposto). In caso di fresatura nel senso di rotazione (fresatura concorde) l'elettroutensile può essere sbalzato alla mano dell'operatore.

Per fresatura con l'unità per fresatura a tuffo 2 procedere come segue:

• Regolare la profondità di fresatura richiesta, vedere parte della documentazione «Regolazione della profondità di passata».
• Applicare sul pezzo in lavorazione l'elettroutensile con l'utensile fresa montato ed accendere l'elettroutensile. Premere verso il basso la leva di sbloccaggio per la funzione fresatura a tuffo 7 e condurre lentamente verso il basso la fresatrice verticale fino a quando è raggiunta la profondità di fresatura regolata. Rilasciare di nuovo la leva di sbloccaggio 7 per fissare la profondità di fresatura. - Eseguire l'operazione di fresatura operando con un avanzamento uniforme.
• Al termine dell'operazione di fresatura riportare nella massima posizione superiore la fresatrice verticale.
• Spegnere l'elettroutensile.

Per fresature con unità per riproduzioni a sagoma 3 procedere come segue:

• Nota bene: Tenere in considerazione che la fresatrice 18 in caso di operazioni di fresatura con l'unità per riproduzione a sagoma 3 fuoriesce sempre dal pattino 13. Attenzione a non danneggiare la dima oppure il pezzo in lavorazione.
• Regolare la profondità di fresatura richiesta, vedere parte della documentazione «Regolazione della profondità di passata».
• Accendere l'elettroutensile ed avvicinarlo al punto che deve essere lavorato.
• Eseguire l'operazione di fresatura operando con un avanzamento uniforme.
• Spegnere l'elettroutensile. Mai poggiare l'elettroutensile prima che l'utensile fresa impiegato non si sia fermato completamente.

Lavori di fresatura con la battuta ausiliaria (vedi figura J)

Per la lavorazione di grossi pezzi in lavorazione, p. es. in caso di fresatura di scanalature, è possibile fissare al pezzo in lavorazione una tavola oppure un'asse come battuta ausiliaria ed operare spingendo la fresatrice multifunzionale lungo la battuta ausiliaria. In caso di unità per fresatura a tuffo 2 operare spingendo la fresatrice multifunzionale lungo la battuta ausiliaria alla parte ribassata della piastra di scorrimento.

Fresatura di bordi o di forme

In caso di fresatura di spigoli o di forme senza guida parallela, l'utensile fresa deve essere munito di un perno di guida oppure di un cuscinetto a sfere.

• Avvicinare lateralmente l'elettroutensile già acceso al pezzo in lavorazione fino a far poggiare sul bordo del pezzo in lavorazione il perno di guida o il cuscinetto a sfere dell'utensile fresa.
• Tenendolo con entrambe le mani, operare con l'elettroutensile spingendolo lungo il bordo di un pezzo in lavorazione. Così facendo, attenzione ad assicurarsi sempre un appoggio che sia a squadro. Una pressione troppo forte può danneggiare il bordo del pezzo in lavorazione.

Fresature eseguite con la guida parallela (vedi figura K)

Infilare la guida parallela 35 con le aste di guida 36 nel pattino 13 e fissarle bene con le viti ad alette 41 in base alla misura

richiesta. Tramite le viti ad alette 37 e 38 è possibile regolare la guida parallela ulteriormente in senso longitudinale. Con il pomello 39 è possibile regolare con precisione la lunghezza dopo aver allentato le due viti ad alette 37. Così facendo, una rotazione corrisponde ad una corsa di regolazione di 2,0 mm; uno dei trattini sul pomello 39 corrisponde ad una modifica della corsa di regolazione pari a 0,1 mm. Tramite la guida di arresto 40 è possibile modificare la superficie di contatto effettiva della guida parallela. Operare con l'elettroutensile spingendolo in maniera regolare in avanti lungo il bordo di un pezzo in lavorazione esercitando una pressione laterale sulla guida parallela.

Fresature eseguite con il compasso (vedi figura L)

Per operazioni di fresatura circolari è possibile utilizzare il compasso/adattatore della battuta di guida 42. Montare il compasso come significato nell'illustrazione.

Avvitare la vite di centraggio 47 nel filetto del compasso. Applicare la punta della vite nel centro dell'arco di cerchio che si intende fissare, accertandosi che la punta della vite faccia presa nella superficie del materiale.

Spostando il compasso, regolare approssimativamente il raggio richiesto e avvitare forte le viti ad alette 44 e 45.

Con il pomello 46 è possibile regolare con precisione la lunghezza, dopo aver allentato la vite ad alette 45. Così facendo, una rotazione corrisponde a una corsa di regolazione di 2,0 mm; uno dei trattini sul pomello 46 corrisponde a una modifica della corsa di regolazione pari a 0,1 mm.

Spingere l'elettroutensile acceso sul pezzo in lavorazione, tenendolo per l'impugnatura destra 4 e per l'impugnatura del compasso 43.

Fresature eseguite con il telaio di guida (vedere figura M)

Tramite il telaio di guida 49 è possibile eseguire operazioni di lavoro in senso rettilineo.

Per una compensazione delle differenze di altezza è necessario montare la piastra distanziatrice 48.

Montare il compasso/adattatore della battuta di guida 42 come indicato nell'illustrazione.

Fissare il binario di guida 49 sul pezzo in lavorazione utilizzando dispositivi adatti di serraggio, p. es. morsetti. Applicare sul binario di guida l'elettroutensile con l'adattatore della battuta di guida 42 già montato.

Fresature eseguite con boccola di riproduzione (vedi figure N-Q)

Impiegando la boccola di riproduzione 53 è possibile trasmettere sul pezzo in lavorazione profili di modelli oppure di dime a disposizione.

Per l'utilizzazione della boccola di riproduzione 53 si deve prima applicare un adattatore della boccola di riproduzione 50 nella piastra di scorrimento 14.

Applicare l'adattatore della boccola di riproduzione 50 dalla parte superiore sulla piastra di scorrimento 14 e avvitarlo bene utilizzando le 2 viti di fissaggio 51. Accertarsi che la levetta di sblocco per l'adattatore della boccola di riproduzione 52 possa essere spostata liberamente.

A seconda dello spessore delle dime oppure modelli, selezionare boccole di riproduzione adatte. Per via dell'altezza sporgente della boccola di riproduzione, la dima deve avere uno spessore di almeno 8mm

Azionare la levetta di sblocco 52 e applicare la boccola di riproduzione 53 alla parte inferiore dell'adattatore della boccola di riproduzione 50. Così facendo, le camme codificatrici devono incastrarsi in modo percettibile nelle rispettive rientranze della boccola di riproduzione.

Controllare la distanza tra il centro dell'utensile fresa e il bordo della boccola di riproduzione, vedi paragrafo «Centraggio del pattino».

Scegliere un utensile fresa con un diametro minore del diametro interno della boccola di riproduzione.

Per fresature con la boccola di riproduzione 53 procedere come segue:

• Nota bene: Tenere in considerazione che la fresatrice 18, in caso di operazioni di fresatura con l'unità per riproduzione a sagoma 3, fuoriesce sempre dal pattino 13. Attenzione a non danneggiare la dima oppure il pezzo in lavorazione.
• Accendere l'elettroutensile con la boccola di riproduzione e avvicinarlo alla dima. In caso di impiego dell'unità per fresatura a tuffo 2: Premere verso il basso la leva di sbloccaggio per la funzione fresatura a tuffo 7 e condurre lentamente verso il basso la fresatrice verticale fino a quando è raggiunta la profondità di fresatura regolata. Rilasciare di nuovo la leva di sbloccaggio 7 per fissare questa profondità di fresatura.
• Operare con l'elettroutensile con boccola sporgente di riproduzione spingendolo lungo la dima esercitando una pressione laterale.

Centraggio del pattino (vedere figura R)

In modo da garantire che la distanza dal centro della fresa rispetto al bordo della boccola di riproduzione sia sempre dappertutto identica, se necessario, è possibile regolare reciprocamente la boccola di riproduzione e la piastra di scorrimento.

In caso di impiego dell'unità per fresatura a tuffo 2: Premere verso il basso la leva di sbloccaggio per la funzione fresatura a tuffo 7 e condurre la fresatrice verticale fino all'arresto in direzione del pattino. Rilasciare di nuovo la leva di sbloccaggio 7 per fissare questa profondità di fresatura. Allentare le viti di fissaggio 54 di ca. 2 giri in modo che la piastra di scorrimento 14 possa muoversi liberamente. - Applicare la spina di centraggio 55 nell'attacco portautensile come indicato nell'illustrazione. Stringere bene il dado di bloccaggio manualmente in modo che la spina di centraggio possa essere spostata liberamente. - Allineare reciprocamente la spina di centraggio 55 e la boccola di riproduzione 53 spostando leggermente la piastra di scorrimento 14. - Serrare di nuovo saldamente le viti di fissaggio 54. Rimuovere la spina di centraggio 55 dall'attacco portautensile.

In caso di impiego dell'unità per fresatura a tuffo 2: Premere la leva di sbloccaggio per la funzione fresatura a tuffo 7 e condurre indietro la fresatrice verticale nella massima posizione superiore.

Lavorare con il tavolo per fresatura (vedere figura S)

L'unità per riproduzioni a sagoma 3 può essere applicata in un tavolo per fresatura adatto. Per il montaggio, rimuovere la piastra di scorrimento 14 e fissare l'unità per riproduzioni a sagoma 3 al tavolo per fresatura utilizzando le viti di fissaggio 56.

Per il montaggio dell'unità per riproduzioni a sagoma attenersi al libretto d'istruzioni per l'uso del tavolo per fresatura in dotazione. Se necessario, per il montaggio dell'unità per riproduzioni a sagoma dovranno essere eseguite delle forature nel tavolo per fresatura.

Per la regolazione di precisione della profondità di fresatura si consiglia di utilizzare la prolunga per la regolazione della profondità di fresatura - regolazione di precisione 58 oppure la speciale chiave esagonale 57.

Fresatura con cuffia di aspirazione (vedi figure T-U)

In caso di lavorazione di bordi è possibile utilizzare inoltre la cuffia di aspirazione 59.

Fissare la cuffia di aspirazione 59 con le 2 viti 60 al pattino 13. La cuffia di aspirazione 59 può essere fissata in 3 posizioni differenti, come illustrato nella figura. - Per la lavorazione di superfici piane lisce rimuovere la cuffia di aspirazione.

Manutenzione ed assistenza

Manutenzione e pulizia

• Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione. In caso di condizioni di impiego estreme utilizzare sempre un impianto di aspirazione. Soffiare spesso sulle feritoie di ventilazione e preinstallare un interruttore di sicurezza per correnti di guasto (FI). In caso di lavorazione di metalli è possibile che si depositi polvere conduttrice all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può essere pregiudicato.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata da Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands

• Oprigi scula electrica.

Zadrzavamo pravo napromene.

Slovensko

Varnostna navodila

(sLs sccaw) jgac-gaikgj gj2ss 24

（s≤c）jgac-aaai aaiyajg 25

sL s c aowd jyac -yaaa yla 26

olwJgJoo 27

24 jai JaiJai Jai 28

*(2x) 29

*(s1aogc caw) oaisy 30

* (035 mm) 31

* (s) s≤ s≤ s 0.15

*(gJ≤<0.0000)0.01<0.0000

（s≤c）jgacgabii 34

35

*(2x)gjgjLjLai, g a 36

*(2x) 10000000000000000000000000000000000000000000000000

*2x) 38

(5) (4) (3) (2) (1) 14

(1.000) 15

(5)abgacwaa)gac gaojag j 16
