GOF 1300 CE Professional - Frezers BOSCH - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas GOF 1300 CE Professional BOSCH PDF formātā.
| Produkta veids | Iegremdējamā frēzmašīna |
| Zīmols | Bosch |
| Modelis | GOF 1300 CE Professional |
| Nominālā jauda | 1300 W |
| Tukšgaitas ātrums | 12000 - 24000 apgr./min |
| Ātruma priekšiestatīšana | Jā (6 pozīciju ritenītis) |
| Pastāvīgā elektronika | Jā (ātruma uzturēšana zem slodzes) |
| Instrumenta turētājs (skava) | 6 - 12,7 mm |
| Iegremdēšanas gājiens | 58 mm |
| Svars (saskaņā ar EPTA) | 4,8 kg |
| Aizsardzības klase | II (dubultā izolācija) |
| Nominālais spriegums | 230 V |
| Pieslēgums putekļu sūcējam | Jā (Ø 35 mm) |
| Lēns starts | Jā |
| Vārpstas bloķēšana | Jā (frēzes maiņai) |
| Paralēlais atduris | Iekļauta, precīzi regulējama |
| Frēzēšanas kompass | Papildu piederums apļiem |
| Kopēšanas gredzens | Piederums veidņu kopēšanai |
| Iekļautie piederumi | Skaidu virzītājs, dziļuma atduris, putekļu sūcēja adapteris, plakanā atslēga 24 mm |
| Apkope | Regulāra ventilācijas atveru tīrīšana, ieteicama ārējā putekļu sūkšana |
| Remontējamība | Bosch pēcpārdošanas serviss, rezerves daļas pieejamas |
| Pielietojuma jomas | Koksne, plastmasas, viegli būvmateriāli, krāsainie metāli (ar samazinātu ātrumu) |
Bieži uzdotie jautājumi - GOF 1300 CE Professional BOSCH
Lietotāju jautājumi par GOF 1300 CE Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Frezers PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GOF 1300 CE Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GOF 1300 CE Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GOF 1300 CE Professional BOSCH
Izstrādājuma un tā darbības apraksts

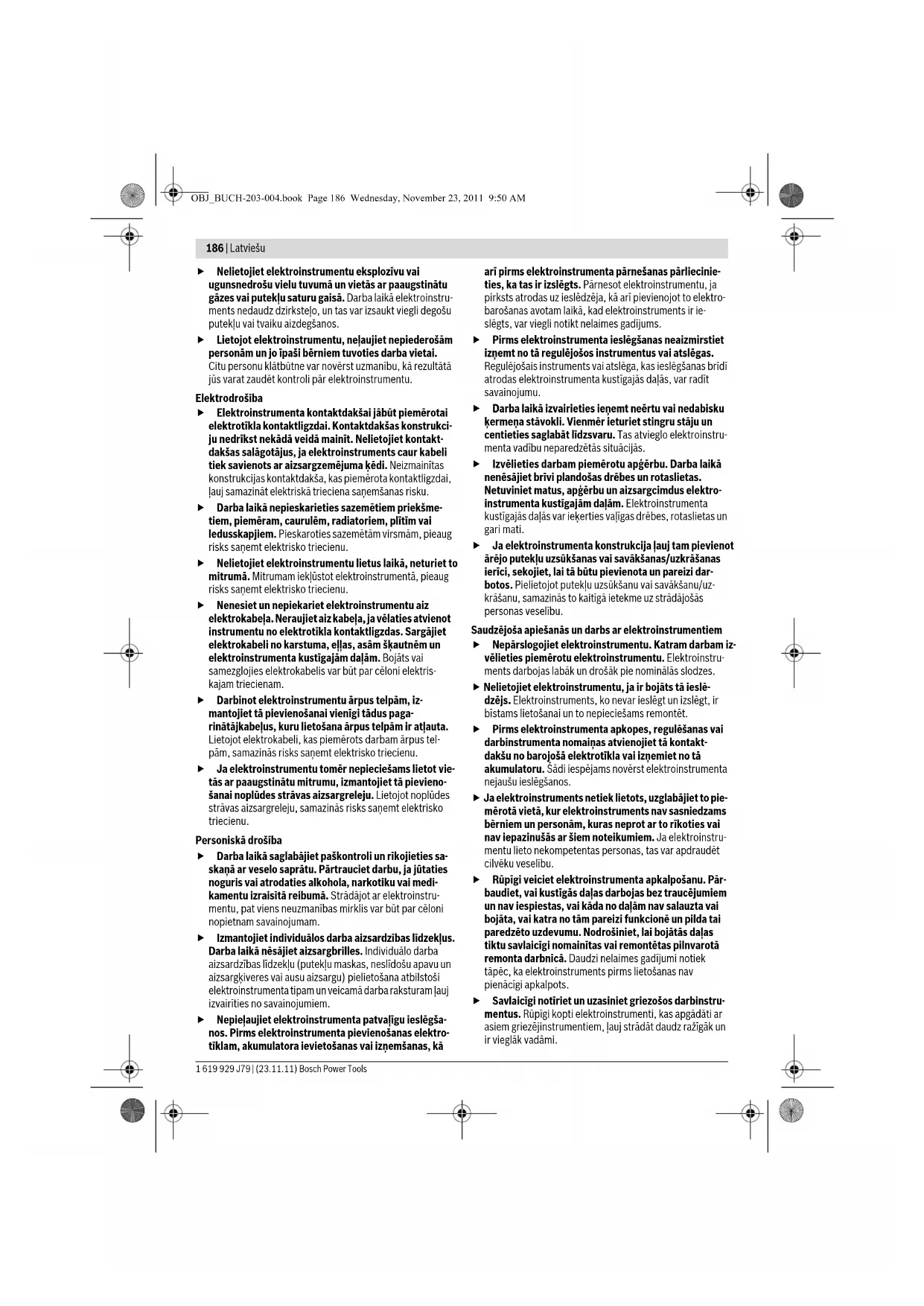

Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Lūdzu, atveriet atlokamo lapu ar elektroinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.
Pielietojums
Instruments ir paredzēts koka, plastmasas un vieglo celtniecības materiālu frēzēšanai, veicot malu apdari un veidojot grope, profilus un iegarenus atvērumus, kā arī šablonfrēzēšanai, apstrādes laikā noturot pamatni saskarē ar apstrādājamā priekšmeta virsmu. Darbinot instrumentu ar samazinātu ātrumu un izmantojot piemērotus darbinstrumentus, to var lietot arī krāsaino metālu apstrādei.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lapā.
5 Sparnskrūve paralēlās vadotnes vadstieņu stiprināšanai (2x)*
1 Labās puses rokturis (ar izolētu noturvirsmu) 2 Taustiņš slēdža fiksēšanai 3 Pirkstrats griešanas ātruma priekšiestādīšanai 4 Svira darbvārpstas fiksēšanai
6 Skaidu aizsargs 7 Frēzēšanas darbinstruments* 8 Paralēlās vadotnes vadstieņu stiprinājums 9 Slīdplaksne 10 Pakāpveida atdure 11 Pakāpveida atdures regulējošās skrūves 12 Pamatne 13 Aizsarguzmava 14 Sparnskrūve urbšanas dziļuma ierobežotāja fiksēšanai 15 Dziļuma ierobežotājs

16 Pārbīdāmais marķieris 17 Kreisās puses rokturis (ar izolētu noturvirsmu) 18 Skala frēzēšanas dziļuma iestādīšanai 19 Skala frēzēšanas dziļuma precīzai iestādīšanai 20 Rokturis frēzēšanas dziļuma precīzai iestādīšanai 21 Nulles punkta marķējuma atzīme 22 Fiksējošā svira 23 Spīļaptveres virsuzgrieznis 24 Ieslēdzējs 25 Vālejā uzgriežņu atslēga, platums 24 mm† 26 Uzsūkšanas šļūtene (Ø 35 mm) 27 Uzsūkšanas adapteris 28 Rievskrūve uzsūkšanas adaptera stiprināšanai (2x)* 29 Paralēlā vadotne 30 Paralēlās vadotnes vadstienis (2x) 31 Sparnskrūve paralēlās vadotnes precīzai iestādīšanai (2x) 32 Sparnskrūve paralēlās vadotnes aptuvenai iestādīšanai (2x) 33 Rokturis paralēlās vadotnes precīzai iestādīšanai 34 Regulējamā atdurplaksne paralēlajai vadotnei
35 Uzsūkšanas adapteris paralēlajai vadotnei 36 Frēzēšanas cirkulis/vadotnes sliedes adapteris 37 Frēzēšanas cirkuļa rokturis 38 Sparnskrūve frēzēšanas cirkuļa aptuvenai iestādīšanai (2x) 39 Sparnskrūve frēzēšanas cirkuļa precīzai iestādīšanai (1x) 40 Rokturis frēzēšanas cirkuļa precīzai iestādīšanai 41 Frēzēšanas cirkuļa centrējošā skrūve 42 Distancplaksne (ietilpst frēzēšanas cirkuļa komplektā) 43 Vadotnes sliede 44 Kopējošās vadotnes adapteris ar SDS stiprinājumu 45 Stiprinošā skrūve kopējošās vadotnes adapterim (2x) 46 Stiprinošā svira kopējošās vadotnes adapterim 47 Kopējošā vadotne 48 Skrūve ar cilindrisku galvu slīdplaksnes stiprināšanai 49 Skrūve ar konisku galvu slīdplaksnes stiprināšanai 50 Centrējošais stienis
Šeit attēlotie vaiaprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Virsfräze GOF 900 CE | |||
| Professional | GOF 1300 CE Professional | ||
| Izsträdajuma numurs 0 601 614 6.. 0 601 613 6.. | |||
| Nominālā patērējamā jauda | W | 9 | 0 |
| Griesanās ātrums brīvaitā | min.1 | 12000 - 24000 | 12000 - 24000 |
| Griesanās ātruma priekšiestādīsana | ● | ● | |
| Elektroniskais gaitas stabilizers | ● | ● | |
| Savienotājs puteklju uzūkšanai | ● | ● | |
| Darbinstrumenta turetājs | mm | 6 - 8 | 6 - 12,7 |
| collas | 1/4 | 1/4 - 1/2 | |
| Vertikālais pārvietojums | mm 50 58 | ||
| Svars atbilstoši EPTA-Procedure 01/2003 | kg | 3,5 | 4,8 |
| Elektraoizardszibas klase | [ ]/ [ ] / [ ] | ||
| Sādi parametri tiek nodrošināti pie nominā lětektrobarošan sprieguma [U] 230 V. lekārām, kas paredžetas citam spriegumam vair modificēṭasatbilstoši nacionajiem standartiem, še parametri var atskirties.Ludzam vadities pèç elektroinstrumenta izsträdajuma numura. Atsevškiem izsträdajumi tirdznieciibas apizējuni var mainities. | |||
| Informação par troksni un vibraciju | |||
| Trokšnā parametru vertibas ir noteiktas atbilstoši standartamEN 60745.Elektroinstrumenta radità pèç raktsturlínes A izsvertātrokšnā parametru tipiskās vertibas ir sādas: trokšnaspiediena limenis 89 dB(A); trokšnā jaudas limenis100 dB(A). Izkliede K=3 dB.Nésajiet ausu aizsargus!Kopejā vibracijas paattrinajuma vertiba aₙ (vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartamEN 60745.aₙ = 5,5 m/ s, K=2,5 m/s2. | Sajā pamáčibā noraditais vibracijas limenis ir izmerits atbilstoši standartā EN 60745 noteiktajai procedurai un var tikt lietopts instrumentu salidzināsānai. To var izmantot ari vibracijas raditās papidu slodzes iepriešejai novértešanai.Seit noraditais vibracijas limenis ir attiecināms uz elektron-instrumenta galvenajemi pielietojuma veidiem. Ja elektron-instruments tiek lietots netipiskiem merkjem, kopa ar netispiskiem darbinstrumenti vair nav vajadzigajā veidā apkalpots,tā vibracijas limenis var atskirties no seit sniegtās vértilbas.Tas var ieverojami palielināt vibracijas radito papidu slodzi zināmam darba laika posmam.Lai precizi izvērtūtuvibracijas radito papidu slodzi zināmamdarba laika posmam, jænem ∀erā ai laiks, kad elektroninstru- | ||



Latviešu | 189
ments ir izslēgts vai arī darbojas, taču reāli netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumentu un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.
Pievienošana putekļsūcējam
Pievienojiet uzsūkšanas šļūteni (Ø 35 mm) 26 (papildpiederums) nostiprinātajam uzsūkšanas adapteram. Savienojiet uzsūkšanas šļūtenes 26 otru galu ar putekļsūcēju (papildpiederums).
Elektroinstrumentu var tieši ievienot Bosch universālā putekļsūcēja papildu kontaktligzdai. Šis putekļsūcējs ir aprīkots ar tālvadības funkciju, tāpēc, ieslēdzot elektroinstrumentu, automātiski ieslēdzas arī putekļsūcējs.
190 | Latviešu
Putekļsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.
Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu uzsūkšanai lietojiet speciālus putekļsūcējus.
Skaidu aizsarga nostiprināšana (attēls C)
No priekšpuses ievietojiet skaidu aizsargu 6 vadotnēs tā, lai tas fiksētos. Lai noņemtu skaidu aizsargu, satveriet to aiz abām sānu malām un izvelciet virzienā uz priekšpusi.
Lietošana
Uzsākot lietošanu
Pievadiet instrumentam pareizu spriegumu! Spriegumam elektrotīklā jāatbilst vērtībai, kas norādīta instrumenta marķējuma plāksnītē. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties arī no 220 V elektrotīkla.
Griešanas ātruma izvēle
Ar regulatoru 3 lietotājs var izvēlēties instrumenta griešanas ātrumu. Tas iespējams arī instrumenta darbības laikā.
1-2 neliels griešanas ātrums 3-4 vidējs griešanas ātrums 5-6 liels griešanas ātrums
Šajā tabulā sniegtās vērtības ir orientējošas. Optimālais darbvārpstas griešanās ātrums ir atkarīgs no materiāla īpašībām un darba apstākļiem, tāpēc to ieteicams izvēlēties praktisku mēģinājumu ceļā.
| Materiali Früzes diamets | Regulatoria 3stavoklis | |
| (mm) | ||
| Ciets koks (skäbardis) | 4 - 10 | 5 - 6 |
| 12 - 20 | 3 - 4 | |
| 22 - 40 | 1 - 2 | |
| Miksts koks (priede) | 4 - 10 | 5 - 6 |
| 12 - 20 | 3 - 6 | |
| 22 - 40 | 1 - 3 | |
| Skaidu pläksnes | 4 - 10 | 3 - 6 |
| 12 - 20 | 2 - 4 | |
| 22 - 40 | 1 - 3 | |
| Plastmasa | 4 - 15 | 2 - 3 |
| 16 - 40 | 1 - 2 | |
| Alumnijs | 4 - 15 | 1 - 2 |
| 16 - 40 | 1 | |
Ja elektroniskais instruments tiek ilgstoši darbināts ar nelielu griešanas ātrumu, tas laiku pa laikam jāatdzesē, aptuveni 3 minūtes ļaujot darboties brīvgaitā ar maksimālo griešanas ātrumu.
Ieslēgšana un izslēgšana
Pirms instrumenta ieslēgšanas iestatiet vajadzīgo frēzēšanas dziļumu, kā aprakstīts sadaļā "Frēzēšanas dziļuma iestatīšana".
Lai ieslēgtu elektronisko instrumentu, nospiediet ieslēdzēju 24 un turiet to nospiestu.
Lai nospiesto ieslēdzēju 24 nofiksētu ieslēgtā stāvoklī, nospiediet ieslēdzēja fiksācijas taustiņu 2.
Lai izslēgtu elektronisko instrumentu, atlaidiet ieslēdzēju 24 vai arī, ja tas ir nofiksēts ar fiksācijas taustiņa 2 palīdzību, īslaicīgi nospiediet un atlaidiet ieslēdzēju 24.
Elektroniskais gaitas stabilizators
Elektroniskais gaitas stabilizators uztur gandrīz nemainīgu darbvārpstas griešanās ātrumu, slodzei mainoties no brīvgaitas līdz maksimālajai vērtībai, kas ļauj stabilizēt apstrādes režīmu.
Pakāpeniskā palaišana
Instrumenta ieskrējiena laikā tā griezes moments tiek elektroniski ierobežots, šādi palielinot dzinēja kalpošanas laiku.
Frēzēšanas dziļuma iestatīšana (attēls D)
Frēzēšanas dziļuma iestādīšanu drīkst veikt tikai izslēgtam elektroinstrumentam.
Lai aptuveni iestādītu frēzēšanas dziļumu, rīkojieties šādi.
Novietojiet elektroinstrumentu ar tajā iestiprinātu frēzēšanas darbinstrumentu uz apstrādājamā priekšmeta virsmas. Ar roktura 20 palīdzību iestādiet frēzēšanas dziļuma precīzās iestādīšanas ierīci vidējā stāvoklī. Šim nolūkam grieziet rokturi 20, līdz nulles punkta marķējuma atzīme 21 ieņem stāvokli, kāds parādīts attēlā. Tad pagrieziet skalu 19 stāvoklī "0".

- Pagrieziet pakāpju veida atduri 10 stāvoklī, kas atbilst zemākajam līmenim; atdure fiksējas šajā stāvoklī ar skaidri sadzirdamu klikšķi. Atskrūvējiet atdurstieņa fiksēšanas spārnu skrūvi 14 tā, lai atdurstieni 15 varētu brīvi pārvietot. Nospiediet fiksējošo sviru 22 un lēni pārvietojiet frēzēšanas bloku lejup, līdz frēzēšanas darbinstruments 7 pieskaras apstrādājamā priekšmeta virsmai. Lai frēzēšanas bloku fiksētu šajā augstumā, atlaidiet fiksējošo sviru 22.
- Pārvietojiet atdurstieni 15 lejup, līdz tas skar pakāpju veida atduri 10. Pārvietojiet pārbīdāmo marķieri 16 tā, lai tā marķējuma atzīme sakristu ar iedaļu uz frēzēšanas dziļuma skalas 18.
- Iestādiet atdurstieni 15 stāvoklī, kas atbilst vēlamajam frēzēšanas dziļumam, un stingri pieskrūvējiet atdurstieņa fiksēšanas spārnu skrūvi 14. Sekojiet, lai pārbīdāmais marķieris 16 vairs netiktu pārvietots. Nospiediet fiksējošo sviru 22 un pārvietojiet frēzēšanas bloku augšējā stāvoklī.
Ja frēzēšanas dziļums ir liels, frēzēšanas operāciju ieteicams sadalīt un veikt divās vai vairākās kārtās, katrā no tām izceļot daļu materiāla. Šim nolūkam ir ērti izmantojama pakāpju veida atdure 10. Pagrieziet frēzēšanas dziļuma ierobežotāju
pakāpju veida atduri stāvoklī, kas atbilst viszemākajam atdures līmenim, un iestādiet vēlamo frēzēšanas dziļumu. Tad veiciet frēzēšanu vairākās kārtās, pirmajām kārtām izmantojot augstākos pakāpju veida atdures līmeņus. Attālumu starp pakāpēm var izmainīt, griežot pakāpju veida atdures regulējošās skrūves 11.
Frēzēšanas dziļumu var precizēt pēc iegūtajiem kontrolfrēzējuma rezultātiem, griežot precīzās iestādīšanas rokturi 20. Lai palielinātu frēzēšanas dziļumu, grieziet rokturi pulksteņa rādītāju kustības virzienā, bet, lai mazinātu frēzēšanas dziļumu, grieziet to pretēji pulksteņa rādītāju kustības virzienam. Frēzēšanas dziļuma izmaiņu var noteikt pēc skalas 19. Viens roktura apgrieziens atbilst frēzēšanas dziļuma izmaiņai par 2,0 mm, bet viena iedaļa uz skalas 19 augšējās malas atbilst dziļuma izmaiņai par 0,1 mm. Maksimālā frēzēšanas dziļuma izmaiņa, ko var panākt ar roktura palīdzību, ir +8 mm.
Piemērs. Vēlamajam frēzēšanas dziļumam jābūt 10,0 mm, bet kontrolfrēzējums rāda, ka tā patiesā vērtība ir 9,6 mm.
Paceliet virsfrēzi un novietojiet zem tās slīdplāksnes 9 koka paliktņus tā, lai, līdz galam nolaižot lejup frēzēšanas bloku, frēze 7 nepieskartos apstrādājamā priekšmeta virsmai. Nospiediet fiksējošo viru 22 un ievietojiet lejup frēzēšanas bloku, līdz dziļuma ierobežotāja atdurstenis 15 pieskaras pakāpju atdures 10 skrūvei. Pagrieziet skalu 19 stāvoklī 0 un atskrūvējiet sparnskrūvi 14. Pagrieziet rokturi 20 pulksteņa rādītāju kustības virzienā par 0,4 mm / 4 iedaļām (starpība starp vēlamo un patieso frēzēšanas dziļuma vērtību) un pieskrūvējiet sparnskrūvi 14. Pārbaudiet frēzēšanas dziļuma iestādīšanas pareizību, atkārtoti veicot kontrolfrēzējumu.
Pēc frēzēšanas dziļuma iestādīšanas saglabājiet nemainīgu pārbīdāmā marķiera 16 novietojumu uz dziļuma ierobežotāja atdursteni 15. Tas ļaus jebkurā brīdī nolasīt iestādītā frēzēšanas dziļuma vērtību uz skalas 18.
Norādījumi darbam
Paralēlās vadotnes efektīvo laukumu var palielināt, izmantojot atdurplāksni 34.
Vienmērīgi pārvietojieties ieslēgtu elektroninstrumentu gar apstrādājamā priekšmeta malu, ieturot nemainīgu paralēlās vadotnes spiedienu sānu virzienā.
Izmantojot frēzēšanai paralēlo vadotni 29, putekļu un skaidu uzsūkšana notiek caur speciālu putekļu uzsūkšanas adapteri 35. Uzsūkšanas adapteris 27 šajā laikā var palikt nostiprināts uz virsfrēzes pamatnes.
Frēzēšana ar frēzēšanas cirkuli (attēls H)
Frēzēšanai pa apli var izmantot frēzēšanas cirkuli/vadotnes sliedes adapteri 36. Nostipriniet frēzēšanas cirkuli, kā parādīts attēlā.
Ieskrūvējiet centrējošo skrūvi 41 frēzēšanas cirkuļa vītnē. Novietojiet centrējošās skrūves smaili frēzējamā apļa līnijas centrā, lai smaile iespiestos apstrādājamā priekšmeta virsmā.
Pārbīdot frēzēšanas cirkuli pa vadstieņiem, aptuveni iestādiet vēlamo frēzēšanas apļa rādiusu un tad to nostipriniet, stingri pieskrūvējot sparnskrūves 38 un 39.
Ar rokturi 40 var precīzi iestādīt frēzēšanas apļa rādiusu, vispirms atskrūvējot sparnskrūvi 39. Vienam roktura
apgriezienam atbilst frēzēšanas apļa rādiusa izmaiņa par 2,0 mm, bet katrai no roktura 40 iedaļām atbilst frēzēšanas apļa rādiusa izmaiņa par 0,1 mm.
Pārvietojiet ieslēgtu elektroninstrumentu pa apstrādājamā priekšmeta virsmu, turot aiz labā roktura 1 un aiz frēzēšanas cirkuļa roktura 37.
Frēzēšana ar vadotnes sliedi (attēls l)
Ar vadotnes sliedes 43 palīdzību var ērti veikt frēzēšanu pa taisnu līniju.
Lai izlīdzinātu augstuma starpību, uz instrumenta jānostiprina distancplāksne 42.
Nostipriniet frēzēšanas cirkuli/vadotnes sliedes adapteru 36, kā parādīts attēlā.
Lietojot piemērotas piespiedējierīces, piemēram, rokas skrūvspīles, nostipriniet vadotnes sliedi 43 uz apstrādājamā priekšmeta virsmas. Novietojiet elektroinstrumentu ar uz tā nostiprinātu vadotnes sliedes adapteru 36 uz vadotnes sliedes.
Šablonfrēzēšana, lietojot kopējošo vadotni (skatīt attēlus K-N)
Ar kopējošās vadotnes 47 palīdzību var pārnest oriģinālā priekšmeta vai šablona kontūras uz apstrādājamo priekšmetu.
Lai varētu izmantot kopējošo vadotni 47, kopējošās vadotnes adapteris 44 jāiestiprina slīdplāksnē 9.
No augšas ievietojiet kopējošās vadotnes adapteri 44 slīdplāksnē 9 un stingri pieskrūvējiet to ar 2 stiprinošām skrūvēm 45. Sekojiet, lai kopējošās vadotnes adaptera stiprinošā vira 46 varētu brīvi kustēties.
Izvēlieties darbam kopējošo vadotni, kas atbilst oriģinālā priekšmeta vai šablona biezumam. Kopējošajai vadotnei ir lejup vērsta centrālā apmale, tāpēc šablona biezumam jābūt vismaz 8 mm.
Atveriet stiprinošo sviru 46 un no apakšas ievietojiet kopējošo vadotni 47 adapterī 44. Sekojiet, lai kodejošie izciļņi pareizi ievietotos kopējošās vadotnes grope.
Izvēlieties frēzēšanas darbinstrumentu, kura diametrs ir mazāks par kopējošās vadotnes iekšējo diametru.
Tā kā vispārējā gadījumā attālumam no frēzēšanas darbinstrumenta centra līdz kopējošās vadotnes apmalei visos virzienos jābūt vienādam, vajadzības gadījumā kopējošā vadotne un slīdplāksne savstarpēji jācentrē.
Nospiediet fiksējošo sviru 22 un līdz galam pārvietojiet frēzēšanas bloku pamatnes 12 virzienā. Tad atlaidiet fiksējošo sviru 22, ļaujot frēzēšanas blokam fiksēties šajā stāvoklī. - Izskrūvējiet skrūves ar konisko galviņu 49. Tad ieskrūvējiet skrūves ar cilindrisku galviņu 48 šim nolūkam paredzētajos atverumos tā, lai slīdplāksne 9 varētu brīvi kustēties. - Ievietojiet centrējošo stieni 50 instrumenta spīļaptverē, kā parādīts attēlā. Ar roku pieskrūvējiet spīļaptveres virsuzgriezni tā, lai centrējošo stieni vēl būtu iespējams pārvietot. - Savstarpēji centrējiet centrējošo stieni 50 un kopējošo vadotni 47, nedaudz pārvietojot slīdplāksni 9. - Stingri pieskrūvējiet skrūves ar cilindrisku galviņu 48.
- Izņemiet centrējošo stieni 50 no spīļaptveres. Nospiediet fiksējošo sviru 22 un pārvietojiet frēzēšanas bloku augšējā stāvoklī.
Veicot šablonfrēzēšanu ar kopējošo vadotni 47, rīkojieties šādi.
Tuviniet ieslēgtu elektroninstrumentu šablonam malai, līdz tai pieskaras kopējošās vadotnes apmale. Nospiediet fiksējošo sviru 22 un lēni pārvietojiet frēzēšanas bloku lejup, līdz tiek sasniegts vēlamais frēzēšanas dziļums. Tad atlaidiet fiksējošo sviru 22, fiksējot frēzēšanas bloku stāvoklī, kas atbilst šim dziļumam. Virziet elektroninstrumentu gar šablona malu, ieturot nelielu sānu spiedienu tā, lai kopējošās vadotnes apmale nepārtraukti kontaktētos ar šablonu.
Tehniskā apkalpošana un konsultācijas klientiem
Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopšanas attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:
www.bosch-pt.com
Bosch konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumiem un to piederumu iegādi, lietošanu un regulēšanu.
Latvijai 193
Latvijas Republika
Robert Bosch SIA
Bosch elektronisko darbarīku servisa centrs
Dzelzavas iela 120S
LV-1021 Rīga
Tālr.: +37167146262
Telefakss: +37167146263
E-pasts: service-pt@lv.bosch.com
Atbrīvošana no nolietotajiem izstrādājumiem
Nolietotie elektroninstrumenti, to piederumi un iesaiņojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet elektroninstrumentu sadzīves atkritumu tvertnē!
Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroninstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Tiesības uz izmaiņām tiek saglabātas.
