NAVODILA ZA UPORABO GOF 1300 CE Professional BOSCH
Priklop odsesavanja prahu
Odsesovalno cev (0 35 mm) 26 (pribor) nataknite na nameščeni odsesovalni adapter. Odsesovalno cev 26 povežite s sesalnikom (pribor).
Neupoštevanje navedenih opozoril in napotil lahko povzroči električni udar, požar in/ali težje telesne poškodbe.
Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

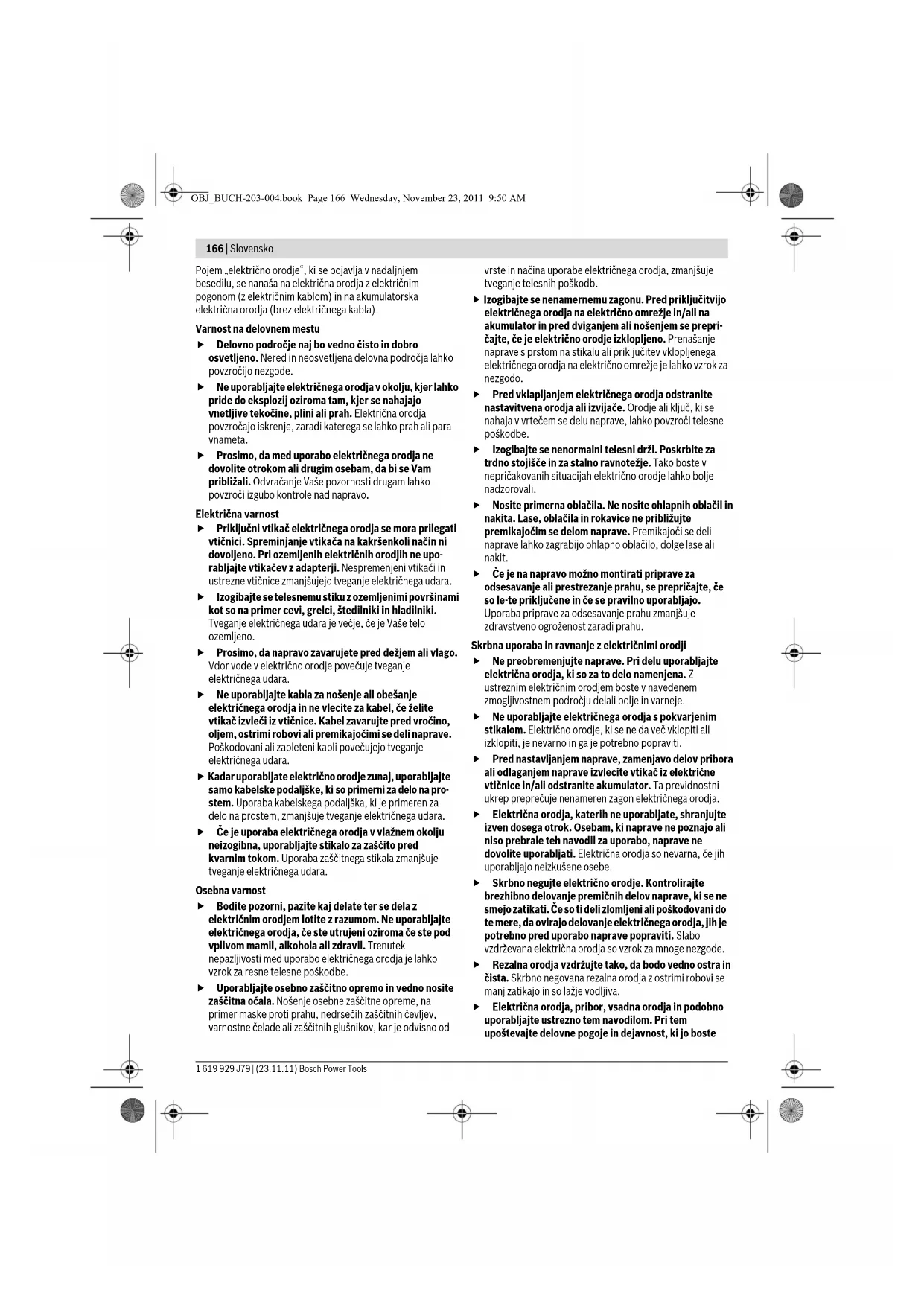

166 | Slovensko
Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim kablom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode. Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta. Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se vam približali. Odvračanje vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.
Električna varnost
Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara. Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. Kadar uporabljate električno orodje zunaj, uporabljajte kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara. Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kratkim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe. Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje ustrezne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od
vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator ter pred dviganjem ali nošenjem se prepričajte, ali je električno orodje izklopljeno. Prenašanje naprav s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe. Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste tudi v nepričakovanih situacijah električno orodje lahko bolje nadzorovali. - Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit. - Če je na napravo mogoče montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, ali so te priključene in ali se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.
Skrbna uporaba in ravnanje z električnimi orodji
Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje. Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne more več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja. Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe.
Skrbno negujte električno orodje. Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. - Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste
opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
Servisiranje
Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave.
Varnostna opozorila za rezkalnike
Električno orodje smete med delom držati le na izoliranem ročaju, saj lahko pride do dotika rezkarja z lastnim omrežnim kablom. Stik z napeljavo pod napetostjo povzroči, da so tudi kovinski deli naprave pod napetostjo in to posledično povzroči električni udar. - Pritrdite in zavarujte obdelovanec s pomočjo primežev ali na drug način na stabilno podlago. Če držite obdelovanec z eno roko ali če ga držite proti svojemu telesu, ga ne morete stabilizirati, kar lahko privede do izgube nadzora nad njim. Dovoljeno število vrtljajev vstavnega orodja mora znašati vsaj toliko, kot znaša najvišje število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se vrti hitreje, kot je dovoljeno, se lahko uniči. Rezkalna orodja ali drug pribor se morajo natančno prilegati prijemalu (vpenjalni klešči) vašega električnega orodja. Vstavna orodja, ki se natančno ne prilegajo prijemalu vašega električnega orodja, se vrtijo neenakomerno, zelo močno vibrirajo in lahko povzročijo izgubo nadzora. Obdelovancu se približajte samo z vklopljenim električnim orodjem. V nasprotnem primeru obstaja nevarnost, da se bo vstavno orodje zataknilo v obdelovanec in povzročilo udarec. Ne približujte rok področju rezkanja in orodju za rezkanje. Z drugo roko držite dodatni ročaj ali ohišje motorja. Če boste rezkar držali z obema rokama, si rok ne boste mogli poškodovati. Nikoli ne rezkajte čez kovinske predmete, žeblje ali vijake. Rezkalno orodje se lahko poškoduje in povzroči povečanje vibracij. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa lahko povzroči materialno škodo ali električni udar. Ne uporabljajte topih ali poškodovanih rezkalnih orodij. Topa ali poškodovana rezkalna orodja povzročijo povečano trenje, se lahko zataknejo in pripeljejo do neuravnoteženosti. Medtem ko delate, trdno držite električno orodje z obema rokama in poskrbite za varno stojišče. Električno orodje bo bolj vodljivo, če ga boste držali z obema rokama.
Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko zatakne, zaradi česar lahko izgubite nadzor nad njim.
Opis in zmogljivost izdelka
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težje telesne poškodbe.
Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto.
Naprava je predvidena za rezkanje utorov, robov, profilov in vodoravnih lukenj v les, plastiko in lahke gradbene materiale na stabilni podlagi, kakor tudi za kopirno rezkanje. Pri zmanjšanem številu vrtljajev in z ustreznimi rezkarji je možno tudi obdelovanje neželeznih kovin.
Komponente na sliki
Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.
1 Ročaj na desni strani (izolirana površina ročaja) 2 Tipka za fiksiranje vklopno/izklopnega stikala 3 Kolo za prednastavitev števila vrtljajev 4 Ročica za blokiranje vretena 5 Krilni vijak za vodilo vzporednega prislona (2x)* 6 Ščitnik pred ostružki 7 Rezkalno orodje 8 Prijemalo za vodila vzporednega prislona 9 Drsna plošča 10 Stopenjski prislon 11 Nastavitveni vijak stopenjskega prislona 12 Osnovna plošča 13 Zaščitna manšeta 14 Krilni vijak za nastavitev globinskega prislona 15 Globinski omejilnik 16 Zasun z indeksno oznako 17 Ročaj na levi strani (izolirana površina ročaja) 18 Skala za nastavitev globine rezkanja 19 Skala za fino nastavitev globine rezkanja 20 Vrtljiv gumb za fino nastavitev globine rezkanja 21 Oznaka za ničelno izravnavo 22 Deblokirna ročica 23 Pokrivna matica z vpenjalnimi kleščami 24 Vklopno/izklopno stikalo 25 Viličasti ključ z zevom 24 mm 26 Odsesovalna cev (Ø 35 mm) 27 Odsesovalni adapter 28 Narebričen vijak za odsesovalni adapter (2x) 29 Vzporedni prislon 30 Vodilo za vzporedni prislon (2x)*
168 | Slovensko
31 Krilni vijak za fino nastavitev vzporednega prislona (2x)* 32 Krilni vijak za grobo nastavitev vzporednega prislona (2x) 33 Vrtljiv gumb za fino nastavitev vzporednega prislona 34 Prestavljiv podaljšek prislonskega traku za paralelno omejilo 35 Odsesovalni adapter za vzporedni prislon 36 Šestilo rezkalnika/adapter vodila 37 Ročaj šestila rezkalnika 38 Krilna matica za grobo nastavitev šestila rezkalnika (2x)* 39 Krilna matica za fino nastavitev šestila rezkalnika (1x) 40 Vrtljiv gumb za fino nastavitev šestila rezkalnika*
41 Centrirni vijak za krožno omejilo 42 Distančnik (v kompletu, šestilo rezkalnika) 43 Vodilo 44 SDS adapter kopirnega tulca 45 Vijak za pritrditev adapterja kopirnega tulca (2x) 46 Ročica za deblokiranje adapterja kopirnega tulca 47 Kopirni tulec 48 Cilindrični vijak za drsno ploščo 49 Vijak z ugreznjeno glavo za drsno ploščo 50 Centrirni trn
*Prikazani opisani pribor ni del standardnega obsega dobave.
Celoten pribor je del našega programa pribora.
Tehnični podatki
| Namizni rezkalnik GOF 900 CE | |||
| Professional | GOF 1300 CE Professional | ||
| Številka artikla 0 601 614 6.. 0 601 613 6.. | |||
| Nazivna odjemna moč | W | 9 | 0 |
| Število vrtljajev v prostem teku | min-1 | 12000 - 24000 | 12000 - 24000 |
| Predizbira števila vrtljajev | ● | ● | |
| Konstantna elektronika | ● | ● | |
| Priklićek za odsesavanje prahu | ● | ● | |
| Prijemalo za orodje | mm | 6 - 8 | 6 - 12,7 |
| cole | ½ | ½ - ½ | |
| Višina nihanja | mm 50 58 | ||
| Teža po EPTA-Procedure 01/2003 | kg 3,5 4,8 | ||
| Zaščitni razred | ☐/II /II | ☐ | |
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.
Prosimo, da upoštevate številko artikla na tipski ploščici Vašega električnega orodja. Trgovske oznake posameznih električnih orodij so lahko drugačne.
Podatki o hrupu/vibracijah
Merilne vrednosti hrupa izračunane v skladu z EN 60745. Nivo hrupa naprave po vrednotenju A tipično znaša: nivo zvočnega tlaka 89 dB(A); nivo jakosti hrupa 100 dB(A). Nezanesljivost meritve K=3 dB.
Nosite zaščitne glušnike!
Skupne vrednosti vibracij ah (vektorska vsota treh smeri) in negotovost K se izračunata v skladu z EN 60745: ah = 5,5m/s2, K = 2,5m/s2
Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za zaščito pred ocenjeno obremenjenostjo z vibracijami.
Navedeni nivo vibracij predstavlja glavne uporabe električnega orodja. Če pa se električno orodje uporablja še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenost z vibracijami med določenim obdobjem uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tiste čase, ko je naprava izklopljena in teče, vendar dejansko ni v uporabi. To lahko obremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša.
Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, ogrevanje rok, organizacija delovnih postopkov.
Izjava o skladnosti
Izjavljamo pod izključno odgovornostjo, da proizvod pod 'Tehnični podatki' ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60745 v skladu z določili Direktiv 2011/65/EU, 2004/108/ES, 2006/42/ES.
Tehnična dokumentacija (2006/42/ES) pri: Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Vstavljanje rezkalnega orodja (glejte sliko A)
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice. Za vstavljanje in zamenjavo rezkalnih orodij priporočamo uporabo zaščitnih rokavic.
Odvisno od namena uporabe so na voljo orodja najrazličnejših izvedb in kakovosti.
Rezkalna orodja iz visoko-zmogljivega hitroreznega jekla so primerna za obdelovanje mehkih materialov, na primer mehkega lesa in plastike.
Rezkalna orodja z rezili iz trdine so primerna specialno za trde in abrazivne obdelovance, na primer trd les in aluminij. Originalna rezkalna orodja iz obsežnega programa Bosch lahko kupite pri Vašem specializiranem trgovcu.
Vstavite samo brezhibna in čista rezkalna orodja.
Spustite dol ščitnik pred ostružki 6. - Ročico z blokiranjem vretena zavrtite v smeri urinega kazalca in jo držite v tej poziciji (O). Eventualno vrtite vreteno motorja ročno, dokler ga ne zablokirate. - Odvijte pokrivno matico z vpenjalnimi kleščami 23 z viličastim ključem 25 (zev ključa 24 mm), ki ga vrtite v nasprotni smeri urinega kazalca ( Ⓒ). - Potisnite rezkalno orodje v vpenjalne klešče. Steblo rezkarja mora biti najmanj 20 mm globoko potisnjeno v vpenjalne klešče. - Trdno privijte pokrivno matico 23 z viličastim ključem 25 (zev ključa 24 mm), ki vrtite v smeri urinega kazalca. Spustite ročico za blokiranje vretena 4. Dvignite ščitnik pred ostružki 6 navzgor. Vstavljanje rezkalnih orodij s premerom nad 50 mm brez montiranega kopirnega tulca ni dovoljeno. Taka rezkalna orodja ne gredo skozi osnovno ploščo. Dokler rezkalno orodje ni montirano, vpenjalnih klešč ne privijajte s pokrivno matico. Vpenjalne klešče se lahko poškodujejo.
Odsesavanje prahu/ostružkov (glejte sliko B)
Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin, je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bližini.
Določene vrste prahu, npr. prah hrastovine ali bukovine, veljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki.
- Po možnosti uporabljajte sesalnik prahu, ki je primeren glede na vrsto materiala. Poskrbite za dobro zračenje delovnega mesta. Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.
Upoštevajte veljavne nacionalne predpise za obdelavo materialov.
Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.
Montiranje odsesovalnega adapterja
Cevni priključek odsesovalnega adapterja 27 lahko montirate obrnjenega naprej ali nazaj. Pri vstavljenem adapterju kopirnega tulca 44 je treba adapter kopirnega tulca po potrebi montirati obrnjenega za 180°, tako da se odsesovalni adapter 27 ne bo dotikal deblokirne ročice 46. Pri montaži s cevnim priključkom spredaj je treba prej odstraniti ščitnik pred ostružki 6. Odsesovalni adapter 27 z 2 narebričenima vijakoma 28 pritrdite na osnovno ploščo 12.
Priključitev odsesavanja prahu
Odsesovalno cev (Ø 35 mm) 26 (pribor) nataknite na montirani odsesovalni adapter. Odsesovalno cev 26 povežite s sesalcem (pribor).
Električno orodje lahko priključite direktno na vtičnico večnamenskega sesalnika Bosch z napravo za daljinski vklop. Sesalnik se vključi samodejno, hkrati z vklopom električnega orodja.
Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste brusili.
Za odsesovanje izredno zdravju nevarnih, kancerogenih ali suhih vrst prahu uporabljajte specialni sesalnik za prah.
Montaža ščitnika pred ostružki (glejte sliko C)
Ščitnik pred ostružki 6 postavite s sprednje strani v vodilo, tako da zaskoči. Ko želite vzeti ščitnik ven, ga primete s strani in potegnete naprej in ven iz vodila.
Delovanje
Zagon
Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici električnega orodja. Orodje, označeno z 230 V, lahko priključite tudi na napetost 220 V.
Predizbira števila vrtljajev
Z nastavitvenim gumbom za prednastavitev števila vrtljajev 3 lahko potrebno število vrtljajev nastavljate tudi med delovanjem naprave.
1-2 nižje število vrtljajev, 3-4 srednje število vrtljajev, 5-6 visoko število vrtljajev
Vrednosti, navedene v tabeli, so orientacijske. Potrebno število vrtljajev je odvisno od obdelovanca in delovnih pogojev ter ga lahko ugotovite s praktičnim preskusom.
| Obdelovanec Premer | Rezkala (mm) | Položaj nastavitvenega gumba 3 |
| Trd les (bukev) | 4 - 10 | 5 - 6 |
| 12 - 20 | 3 - 4 | |
| 22 - 40 | 1 - 2 |
| Obdelovanec Premer | Rezkala (mm) | Položaj nastavitvenega gumba 3 |
| Mehek les (bor) | 4 - 10 | 5 - 6 |
| 12 - 20 | 3 - 6 | |
| 22 - 40 | 1 - 3 | |
| Iverne plošće | 4 - 10 | 3 - 6 |
| 12 - 20 | 2 - 4 | |
| 22 - 40 | 1 - 3 | |
| Plastika | 4 - 15 | 2 - 3 |
| 16 - 40 | 1 - 2 | |
| Aluminij | 4 - 15 | 1 - 2 |
| 16 - 40 | 1 |
Po daljšem delu z nizkim številom vrtljajev je potrebno napravo ohladiti. V ta namen naj naprava približno 3 minute deluje v prostem teku pri maksimalnem številu vrtljajev.
Vklop/izklop
Pred vklopom/izklopom naprave nastavite globino rezkanja, glejte odstavek „Nastavitev globine rezkanja“.
Za zagon električnega orodja pritisnite vklopno/izklopno stikalo 24 in ga držite pritisnjenega.
Za fiksiranje pritisnjenega vklopno/izklopnega stikala 24 pritisnite tipko za fiksiranje 2.
Če želite električno orodje izklopiti, vklopno/izklopno stikalo 24 spustite, če pa je stikalo aretirano s tipko za fiksiranje 2, vklopno/izklopno stikalo 24 najprej na kratko pritisnite in ga nato spustite.
Konstantna elektronika
Konstantna elektronika skrbi za domala konstantno število vrtljajev pri prostem teku in pri obremenitvi ter zagotavlja enakomerno delovno število vrtljajev.
Mehak zagon
Elektronsko reguliran mehak zagon omejuje število vrtljajev pri vklopu in podaljšuje življenjsko dobo motorja.
Nastavitev globine rezkanja (glejte sliko D)
Nastavitev globine rezkanja je dovoljena samo pri izklopljenem električnem orodju.
Za grobo nastavitev globine rezkanja postopajte takole: - Električno orodje z montiranim rezkalnim orodjem postavite na predmet, ki ga boste obdelovali. - Fino nastavitev s pomočjo vrtljivega gumba 20 nastavite na sredino. V ta namen obračajte gumb 20, dokler se oznaki 21 ne ujemata, kot je prikazano na sliki. Skalo 19 nato obrnite na '0'.
- Stopenjski prislon 10 nastavite na najnižjo stopnjo; stopenjski prislon slišno zaskoči.
- Odvijte krilni vijak na globinskem omejilu 14. Globinsko omejilo 15 mora biti prosto gibljivo.
- Deblokirno ročico 22 pritisnite navzdol in pomaknite namizni rezkar počasi navzdol, dokler se rezkar 7 ne dotakne zgornje ploskve obdelovanca. Deblokirno ročico 22 ponovno spustite in fiksirajte določeno potopno globino. Globinsko omejilo 15 potiskajte navzdol, da nasede na stopenjski prislon 10. Zasun z indeksno oznako 16 na skali globine rezkanja 18 nastavite na položaj '0'. Globinsko omejilo 15 nastavite na želeno globino rezkanja in trdno privijte krilni vijak na globinskem omejilu 14. Pazite, da zasuna z indeksno oznako 16 ne boste več premikali.
- Pritisnite deblokirno ročico 22 in premaknite namizni rezkar v najvišji položaj.
Pri večjih globinah rezkanja morate opraviti več obdelovalnih postopkov z vsakokrat manjšim prijemalom za vpenjanje. S pomočjo stopenjskega prislona 10 lahko razdelite postopek rezkanja na več stopenj. Nastavite želeno globino rezkanja z najnižjo stopnjo stopenjskega prislona in izbirajte za prve obdelovalne postopke najprej višje stopnje. Razmak med stopnjami lahko spremenite z vrtenjem nastavitvenega vijaka 11.
Po postopku poskusnega rezkanja lahko z vrtenjem vrtljivega gumba 20 nastavite globino rezkanja točno na določeno mero; gumb vrtite v smeri urinega kazalca za povečanje globine rezkanja, v nasprotni smeri urinega kazalca za zmanjšanje globine rezkanja. Skala 19 služi pri tem za orientacijo. En obrat odgovarja prestavitvi za 2,0 mm, ena črtica na zgornjem robu skale 19 odgovarja prestavitvi za 0,1 mm. Maksimalna prestavitev znaša ±8 mm.
Primer: Če je želena globina rezkanja 10,0 mm, bo poskusno rezkanje pokazalo globino rezkanja 9,6 mm.
Dvignite rezkalnik in položite npr. nekaj neuporabnega lesa pod drsno ploščo 9, tako da se rezkalnik 7 pri pogrezanju ne dotika obdelovanca. Pritisnite deblokirno ročico 22 navzdol in pomikajte rezkalnik počasi in navzdol, dokler globinski omejilnik 15 ne sede na stopenjski prislon 10. Zavrtite skalo 19 na "0" in odvijte krilni vijak 14. Zavrtite vrtilni gumb 20 za 0,4 mm/4 črtice (razlika med želeno in dejansko vrednostjo) v smeri urinega kazalca in trdno privijte krilni vijak 14. S ponovnim preskusom preverite izbrano globino rezkanja.
Po nastavitvi globine rezkanja ne spreminjajte več pozicije zaskočnika 16 na globinskem omejilniku 15, tako da lahko trenutno globino rezkanja vedno odčitate na skali 18.
Navodila za delo
Zavarujte rezkalnik pred sunki in udarci. Smer in postopek rezkanja (glejte sliko E). Postopek rezkanja mora vedno potekati v nasprotni smeri kroženja rezkalnega orodja 7 (protitek). Pri rezkanju v smeri kroženja orodja (sinhroni tek) se Vam električno orodje lahko iztrga iz rok. - Nastavite želeno globino rezkanja, glejte odstavek "Nastavitev globine rezkanja".
- Električno orodje z montiranim rezkalnim orodjem postavite na obdelovanec, ki ga boste rezkali, in vklopite električno orodje. Pritisnite deblokirno ročico 22 navzdol in pomikajte rezkalnik počasi navzdol, dokler ne dosežete nastavljene globine rezkanja. Ponovno sprostite deblokirno ročico 22, da fiksirate doseženo globino. - Z enakomernim potiskom izvajajte postopek rezkanja. - Po končanem postopku rezkanja pomaknite rezkalnik nazaj na najvišjo pozicijo. - Izklopite električno orodje.
Rezkanje s pomožnim prislonom (glejte sliko F)
Za obdelovanje velikih obdelovancev, npr. pri rezkanju utorov, lahko pritrdite na obdelovanec desko ali letev kot pomožni prislon in pomikate rezkalnik vzdolž tega pomožnega prislona. Rezkalnik pomikajte ob poravnani strani drsne plošče vzdolž pomožnega prislona.
Robno ali oblikovno rezkanje
Pri rezkanju robov ali oblik brez vzporednega prislona mora biti orodje za rezkanje opremljeno z vodilnim čepom ali krogličnim ležajem.
Vklopljeno električno orodje s strani pomikajte proti obdelovancu, dokler vodilni čep ali kroglični ležaj orodja za rezkanje ne nalega na rob obdelovanca, ki ga boste rezkali. - Z obema rokama pomikajte električno orodje vzdolž roba obdelovanca. Pri tem pazite na pravilen kot naleganja. Prevelik pritisk lahko rob obdelovanca poškoduje.
Rezkanje z vzporednim prislonom (glejte sliko G)
Vzporedni prislon 29 z vodili 30 potisnite v osnovno ploščo 12 in ga trdno privijte s krilnima vijakoma 5 ustrezno potrebni meri zatezanja. S krilnim vijakom 31 in 32 lahko vzporedni prislon dodatno nastavite po dolžini. Z vrtljivim gumbom 33 lahko po odvijanju obeh krilnih vijakov 31 natančno nastavite dolžino. En obrat ustreza prestavitvi za 2,0 mm, ena od črtic na vrtljivem gumbu 33 pa prestavitvi za 0,1 mm.
S pomočjo podaljšanja prislonskega traku 34 lahko spremenite učinkovito naslonsko površino vzporednega prislona.
Vklopljeno električno orodje premikajte vzdolž obdelovanca z enakomernim pomikom in od strani pritiskajte na vzporedni prislon.
Pri rezkanju z vzporednim prislonom 29 mora potekati odsesavanje prahu/ostružkov preko posebnega odsesovalnega adapterja 35. Odsesovalni adapter 27 lahko ostane montiran.
Rezkanje s šestilom (glejte sliko H)
Za rezkanje okroglih oblik lahko uporabite šestilo/adapter vodila 36. Šestilo za rezkanje montirajte, kot je prikazano na sliki.
Centrirni vijak 41 privijte v navoj šestila. Konico vijaka namestite v sredino krožnega loka, ki ga boste rezkali, in pri tem pazite, da se bo konica vijaka zarila v obdelovanec. S premikanjem šestila grobo nastavite želeni radij in trdno privijte krilni vijak 38 in 39.
Z vrtljivim gumbom 40 lahko po popuščanju krilnega vijaka 39 natančno nastavite dolžino. En obrat ustreza prestavitvi za 2,0 mm, ena od črtic na vrtljivem gumbu 40 pa prestavitvi za 0,1 mm. Z desnim ročajem 1 in z ročajem šestila 37 premikajte vklopljeno električno orodje čez obdelovanec.
Rezkanje z vodilom (glejte sliko I)
S pomočjo vodila 43 lahko izvajate delovne postopke, ki potekajo v ravni črti. Za izravnavo višinske razlike je treba montirati distančnik 42. Šestilo/adapter vodila 36 montirajte tako, kot je prikazano na sliki. Vodilo 43 pritrdite na obdelovanec z ustreznimi vpenjalnimi pripravami, na primer s primežem. Električno orodje z montiranim adapterjem vodila 36 namestite na vodilo.
Rezkanje s kopirnim tulcem (glejte slike K–N)
S pomočjo kopirnega tulca 47 lahko na obdelovanec prenesete konture s predlog ali šablon. Pred uporabo kopirnega tulca 47 je potrebno adapter kopirnega tulca 44 namestiti v drsno ploščo 9. Adapter kopirnega tulca 44 od zgoraj postavite na drsno ploščo 9 in ga trdno privijte z 2 pritrdilnima vijakoma 45. Pazite, da bo deblokirna ročica adapterja kopirnega tulca 46 prosto gibljiva. Odvisno od debeline šablone oziroma predloge izberite ustrezni kopirni tulec. Glede na to, da kopirni tulec štrli čez, mora biti šablona debela najmanj 8 mm. Pritisnite deblokirno ročico 46 in od spodaj namestite kopirni tulec 47 v adapter kopirnega tulca 44. Kodirni zobci morajo pri tem razločno zaskočiti v izreze na kopirnem tulcu.
Izberite rezkalno orodje manjšega premera, kot ga ima notranji premer kopirnega tulca.
Razmak med sredino rezkalnika in robom kopirnega tulca mora biti na vseh točkah enak. Če je potrebno, opravite centriranje med kopirnim tulcem in drsno ploščo.
Pritisnite deblokirno ročico 22 navzdol in pomikajte rezkalnik do prislona v smeri osnovne plošče 12. Sprostite ponovno deblokirno ročico 22, da fiksirate to doseženo globino. - Odvijte vijake 2 z vgreznjeno glavo 49. Privijte cilindrične vijake 48 v za to predvidene izvrtine, tako da je drsna plošča 9 prosto gibljiva. Centrirni trn 50 vtaknite v prijemalo orodja, kot je prikazano na sliki. Z roko toliko povijte pokrivno matico, da bo centrirni trn še prosto gibljiv. - Medsebojno poravnajte centrirni trn 50 in kopirni tulec 47 z rahlim premikanjem drsne plošče 9. - Privijte cilindrične vijake 48. - Odstranite centrirni trn 50 iz prijemala za orodje. Pritisnite deblokirno ročico 22 in premaknite namizni rezkar v najvišji položaj.
Pri rezanju s kopirnim tulcem 47 postopajte takole: - Vklopljeno električno orodje s kopirnim tulcem približajte šabloni.
Pritisnite deblokirno ročico 22 navzdol in pomikajte rezkalnik počasi navzdol, dokler ne dosežete nastavljene globine rezkanja. Ponovno sprostite deblokirno ročico 22, da fiksirate doseženo globino. - Električno orodje s štrlečim kopirnim tulcem od strani pomikajte ob šabloni.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice. Električno orodje in prezračevalne reže naj bodo vedno čisti, kar bo zagotovilo dobro in varno delo. Pri ekstremnih pogojih uporabe po možnosti uporabljajte vedno odsesovalno pripravo. Pogosto izpihujte prezračevalne reže in predvklopite tokovno zaščitno stikalo (FI). Prevodni prah, ki nastane pri obdelavi kovin, se lahko nabira v notranjosti električnega orodja. Pri tem se lahko poškoduje zaščitna izolacija električnega orodja.
Da bi se izognili ogrožanju varnosti v primeru, da morate nadomestiti priključni kabel, mora to storiti servis podjetja Bosch ali pooblaščen servis za električna orodja Bosch.
Če kljub skrbnima postopkoma izdelave in preizkušanja pride do izpada delovanja električnega orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila Boschovih električnih orodij.
V primeru dodatnih vprašanj in pri naročanju nadomestnih delov brezpogojno navedite 10-mestno številko artikla, ki je navedena na tipski ploščici naprave.
Servis in svetovanje
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajajo tudi na internetnem naslovu:
www.bosch-pt.com
Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora.
Slovensko
Top Service d.o.o.
Celovska 172
1000 Ljubljana
Tel.: +386 (01) 5194 225
Tel.: +386 (01) 5194 205
Fax: +386 (01) 5193 407
Odlaganje
Električno orodje, pribor in embalažo je treba dostaviti v okolju prijazno ponovno predelavo.
Električnih orodij ne vrzite med gospodinjske odpadke!
Samo za države EU:
V skladu z Direktivo 2002/96/ES Evropskega parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več uporabna, ločeno zbirati ter okolju prijazno reciklirati.
Pridržujemo si pravico do sprememb.
Hrvatski
Upute za sigurnost
Opće upute za sigurnost za električne alate
OPOZORILO
Prebrati je treba vsa varnostna opozorila in navodila. Če ne bi
Pozitivne varnostne napotke in navodila, ki bi lahko povzročili električni udar, požar in/ali hude poškodbe.
Izjava o skladnosti
Izjavljamo z vso odgovornostjo, da je ta izdelek, opisan v razdelku „Tehnični podatki", skladen z naslednjimi normami ali normativnimi dokumenti: EN 60745, v skladu z določbami direktiv 2011/65/EU, 2004/108/ES, 2006/42/ES. Tehnična dokumentacija (2006/42/ES) je na voljo pri: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen
- PRIKLOP ODSESAVANJA PRAHU
- SLOVENSKO
- ELEKTRIČNA VARNOST
- OSEBNA VARNOST
- SKRBNA UPORABA IN RAVNANJE Z ELEKTRIČNIMI ORODJI
- SERVISIRANJE
- VARNOSTNA OPOZORILA ZA REZKALNIKE
- OPIS IN ZMOGLJIVOST IZDELKA
- KOMPONENTE NA SLIKI
- TEHNIČNI PODATKI
- PODATKI O HRUPU/VIBRACIJAH
- NOSITE ZAŠČITNE GLUŠNIKE
- IZJAVA O SKLADNOSTI
- VSTAVLJANJE REZKALNEGA ORODJA (GLEJTE SLIKO A)
- ODSESAVANJE PRAHU/OSTRUŽKOV (GLEJTE SLIKO B)
- MONTIRANJE ODSESOVALNEGA ADAPTERJA
- PRIKLJUČITEV ODSESAVANJA PRAHU
- MONTAŽA ŠČITNIKA PRED OSTRUŽKI (GLEJTE SLIKO C)
- DELOVANJE
- ZAGON
- PREDIZBIRA ŠTEVILA VRTLJAJEV
- VKLOP/IZKLOP
- KONSTANTNA ELEKTRONIKA
- MEHAK ZAGON
- NASTAVITEV GLOBINE REZKANJA (GLEJTE SLIKO D)
- NAVODILA ZA DELO
- REZKANJE S POMOŽNIM PRISLONOM (GLEJTE SLIKO F)
- ROBNO ALI OBLIKOVNO REZKANJE
- REZKANJE Z VZPOREDNIM PRISLONOM (GLEJTE SLIKO G)
- REZKANJE S ŠESTILOM (GLEJTE SLIKO H)
- REZKANJE Z VODILOM (GLEJTE SLIKO I)
- REZKANJE S KOPIRNIM TULCEM (GLEJTE SLIKE K–N)
- IZBERITE REZKALNO ORODJE MANJŠEGA PREMERA, KOT GA IMA NOTRANJI PREMER KOPIRNEGA TULCA
- VZDRŽEVANJE IN SERVISIRANJE
- VZDRŽEVANJE IN ČIŠČENJE
- SERVIS IN SVETOVANJE
- WWW.BOSCH-PT.COM
- ODLAGANJE
- SAMO ZA DRŽAVE EU
- HRVATSKI
- UPUTE ZA SIGURNOST
- OPĆE UPUTE ZA SIGURNOST ZA ELEKTRIČNE ALATE
- OPOZORILO
Znamka : BOSCH
Model : GOF 1300 CE Professional
Kategorija : Frezarka
