Produkttype	Dykfræser (overfræser)
Mærke	Bosch
Model	GOF 1300 CE Professional
Nominel effekt	1300 W
Tomgangshastighed	12000 - 24000 o/min
Hastighedsforudindstilling	Ja (skive med 6 positioner)
Constant-Electronic	Ja (opretholder hastighed under belastning)
Værktøjsholder (spændepatron)	6 - 12,7 mm
Dybdeslag	58 mm
Vægt (iht. EPTA)	4,8 kg
Beskyttelsesklasse	II (dobbeltisolering)
Nominel spænding	230 V
Udsugningstilslutning	Ja (Ø 35 mm)
Blød start	Ja
Spindellås	Ja (til skift af fræser)
Parallelanslag	Inkluderet, fint justerbart
Fræsecirkel	Tilbehør til cirkler (valgfrit)
Kopieringsring	Tilbehør til kopiering af skabeloner
Inkluderet tilbehør	Spånudkast, dybdeanslag, udsugningsadapter, 24 mm skruenøgle
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger, ekstern udsugning anbefales
Reparerbarhed	Bosch kundeservice, reservedele tilgængelige
Anvendelsesområder	Træ, plast, lette byggematerialer, ikke-jernholdige metaller (ved reduceret hastighed)

Ofte stillede spørgsmål - GOF 1300 CE Professional BOSCH

Hvordan indstiller jeg fræsedybden?

Læg fræseren på emnet, løsn dybdeanslaget, før værktøjet ned til det ønskede mærke, og stram vingeskruen. Brug niveauanslaget til flere gennemløb. Finjustering er mulig med præcisionsjusteringsknappen (en omdrejning = 2 mm, et streg = 0,1 mm).

Hvilken rotationshastighed skal jeg vælge?

Brug forudvalgsskiven. Til hårdt træ og små diametre (4-10 mm): position 5-6. Blødt træ: 5-6. Spånplader: 3-6. Plast: 2-3. Aluminium: 1-2. Tilpas efter prøve.

Hvordan skifter jeg en fræser?

Tag stikket ud. Fold spånudkastet op, lås spindlen med armen, løsn møtrikken med skruenøglen, indsæt fræseren (skaft mindst 20 mm), spænd møtrikken, og slip derefter låsen.

Hvordan bruger jeg parallelanslaget?

Indsæt anslagets stænger i bundpladen, stram med vingeskruer. Juster afstanden til kanten med grov- og finjusteringsskruer. Før værktøjet langs kanten med sidepres på anslaget.

Hvordan tilslutter jeg spånudsugning?

Montér udsugningsadapteren på bundpladen (foran eller bag) med vingeskruer. Tilslut et udsugningsrør Ø 35 mm og en egnet støvsuger. For automatisk udsugning, brug en Bosch-støvsuger med fjernbetjening.

Hvordan udfører jeg en cirkulær fræsning?

Montér fræsecirklen/adapteren til styreskinner. Skru centreringsskruen i cirklen, sæt spidsen i cirklens centrum. Juster radius med grov- og finjusteringsskruer. Før værktøjet rundt om centrum.

Hvordan bruger jeg kopieringsringen?

Montér adapteren til kopieringsringen på bundpladen. Indsæt kopieringsringen nedefra. Centrér bundpladen og ringen ved hjælp af centreringsdornen. Før ringen langs skabelonen for at kopiere konturen.

Hvad gør jeg, hvis fræseren sætter sig fast i emnet?

Stop straks værktøjet og tag stikket ud. Forsøg ikke at tvinge det. Løsn forsigtigt fræseren med et egnet værktøj om nødvendigt. Kontrollér, at fræseren er skarp, og at hastigheden er passende.

Hvordan vedligeholder jeg fræseren?

Hold værktøjet og ventilationsåbninger rene. Blæs trykluft gennem ventilationsåbningerne. Brug ekstern udsugning i støvede forhold. Rengør ikke med opløsningsmidler. Få det efterset af en professionel om nødvendigt.

Hvor finder jeg reservedele og kundeservice?

Kontakt Bosch kundeservice på 0811 360 122 (Frankrig) eller e-mail [e-mail]. For dele, angiv varenummeret på 10 cifre. Eksplosionsbilleder er tilgængelige på Bosch' hjemmeside.

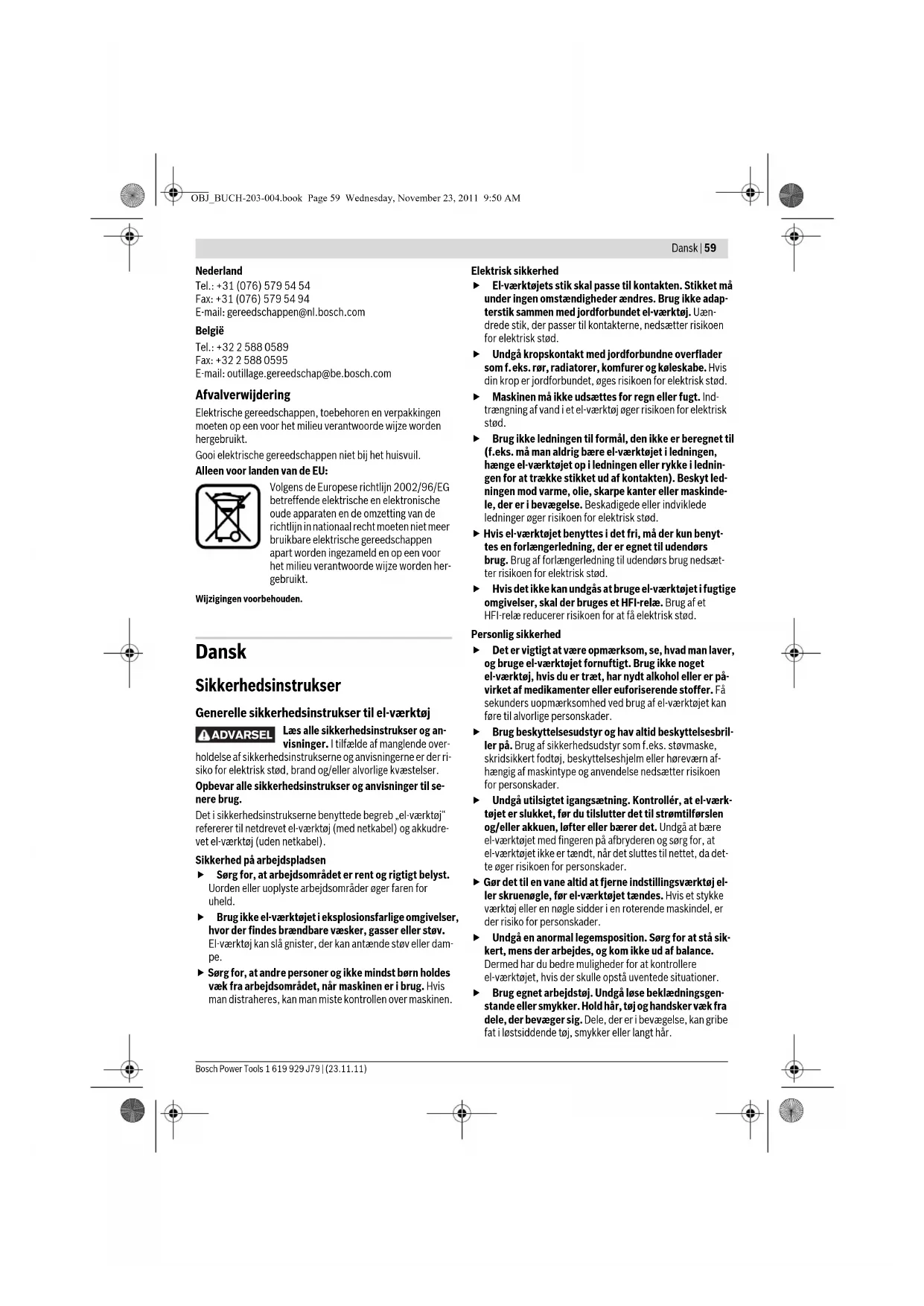

BRUGSANVISNING GOF 1300 CE Professional BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL

Læs alle sikkerhedsinstrukser og anvisninger.

I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Hvis sikkerhedsinstruktionerne og anvisningerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Det i sikkerhedsinstrukserne benyttede begreb "el-værktøj" refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosive omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. - Brug ikke el-værktøjet i eksplosive omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få øjeblikkes uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.

Det er vigtigt at være opmærksom, se hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.

Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. - Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, før du tilslutter det til strømforsyningen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en unormal kropsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. ▶ Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

Omhyggelig omgang med og brug af el-værktøj

Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. ▶ Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsforskrifter for fræsere

Hold kun fast i el-værktøjet i de isolerede gribeflader, da fræseren kan ramme dens eget netkabel. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Fastgør og sikre emnet på et stabilt underlag med tvinger eller på anden måde. Holder du kun emnet med hånden eller mod din krop, er det ustabilt, hvilket kan medføre, at du taber kontrollen. Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den maks. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt.

Fræseværktøj eller andet tilbehør skal passe nøjagtigt i værktøjsholderen (spændetang) på dit el-værktøj. Indsatsværktøj, der ikke passer nøjagtigt i el-værktøjets værktøjsholder, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen. El-værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for tilbageslag, hvis indsatsværktøjet sætter sig fast i emnet. Hold fingrene væk fra fræseområdet og fræseværktøjet. Hold på ekstra grebet eller motorhuset med den anden hånd. Holdes fræseren med begge hænder, kan disse ikke kvæstes af fræseværktøjet. Fræs aldrig hen over metalgenstande, som f.eks. søm eller skruer. Fræseværktøjet kan beskadiges og føre til øgede vibrationer. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Anvend ikke uskarpe eller beskadigede fræsere. Uskarpe eller beskadigede fræsere fører til øget friktion, kan klemme fast og føre til ubalance. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

Maskinen er beregnet til - på fast underlag - at fræse i træ, kunststof og lette byggematerialer, noter, kanter, profiler og aflange huller samt til fræsning med kopiring. Med reduceret omdrejningstal og tilsvarende fræseværktøjer er det også muligt at bearbejde metaller.

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Håndgreb højre (isoleret gribeflade) 2 Låsetast til start-stop-kontakt 3 Indstillingshjul omdrejningstal 4 Spindellåsarm 5 Vingeskrue til parallelanslag-styrestænger (2x)*

6 Spånbeskyttelse 7 Fræseværktøj 8 Holder til parallelanslag-styrestænger 9 Glideplade 10 Trinstop 11 Justeringsskruer trinstop 12 Grundplade 13 Beskyttelsesmanchet 14 Vingeskrue til indstilling af dybdeanslag 15 Dybdeanslag 16 Skyder med indeksmærke 17 Håndgreb venstre (isoleret gribeflade) 18 Skala til indstilling af fræsedybde 19 Skala til finindstilling af fræsedybde 20 Drejeknap til finindstilling af fræsedybde 21 Markering til nulpunktudligning 22 Sikkerhedsgreb 23 Muffe med spændetang 24 Start-stop-kontakt 25 Gaffelnøgle nøglevidde 24 mm† 26 Opsugningsslange (Ø35 mm)* 27 Opsugningsadapter 28 Fingerskrue til opsugningsadapter (2x)* 29 Parallelanslag

30 Styrestang til parallelanslag (2x)* 31 Vingeskrue til finindstilling af parallelanslag (2x)* 32 Vingeskrue til grovindstilling af parallelanslag (2x)* 33 Drejeknap til finindstilling af parallelanslag 34 Justerbar anslagsskinne til parallelanslag 35 Opsugningsadapter til parallelanslag 36 Fræsecirkel/adapter til styreskinne 37 Greb til fræsecirkel 38 Vingeskrue til grovindstilling af fræsecirkel (2x)* 39 Vingeskrue til finindstilling af fræsecirkel (1x) 40 Drejeknap til finindstilling af fræsecirkel 41 Centeringsskrue til cirkelanslag 42 Afstandsplade (følger med sættet Fræsecirkel) 43 Styreskinne* 44 SDS-kopieringsadapter 45 Fastgørelsesskrue til adapter til kopiering (2x) 46 Sikkerhedsgreb til kopieringsadapter 47 Kopiering 48 Cylinderskrue til glideplade 49 Skrue med forsænket hoved til glideplade 50 Centeringsdorn

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke inkluderet i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Overfraser GOF 900 CE
	Professional		GOF 1300 CE Professional
Typenummer	0601 614 6..	0601 613 6..
Nominal optagen effekt	W	9	0
Omdrejningstal, ubelastet	min-1	12000 - 24000	12000 - 24000
Indstilling af omdrejningstal		●	●
Konstantelektronik		●	●
Tilslutting til støvopsugning		●	●
Værktøjsholderen	mm	6 - 8	6 - 12,7
	inch	¼	¼ - ½
Fræsekursvlag	mm 50 58
Vægt svarer til EPTA-Procedure 01/2003	kg 3,5 4,8
Beskyttesesklasse		II/II /II
Angivelsense gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigiende spændinger og i landspecifikke udførlse.
Se typenummer på el-værktøjets typeskitl. Handelsbetegnelsene for de enktele el-værktøj er kan variere.

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 89 dB(A); lydeffektniveau 100 dB(A). Usikkerhed K = 3 dB.

Brug høreværn!

Samlede vibrationsværdier a_p (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745: a_p = 5,5 m/s², K = 2,5 m/s².

Det svingningsniveau, der er angivet i nærværende instrukser, er blevet målt iht. en standardiseret måleproces i

EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer de væsentligste anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Ved en omhyggelig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller

godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning, f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2011/65/EU, 2004/108/EF, 2006/42/EF.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch GmbH, PT/ETM9

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Fræseværktøj isættes (se Fig. A)

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Det anbefales at bruge beskyttelseshandsker, når fræseværktøj skal sættes i og skiftes.

Fræseværktøj findes i forskellige udførelser og kvaliteter, som skal vælges afhængigt af formålet.

Fræseværktøj af high-speed-stål er egnet til fræsning af bløde materialer som f.eks. blødt træ og kunststof.

- Klap spændebeskyttelsen 6 ned. - Sving spindellåsearmen 4 til højre og hold den i denne position (O). Drej i givet fald motorspindlen med hånden, til den er låst fast. Løsn omløbermatrikken 23 med gaffelnøglen 25 (nøglevidde 24 mm) ved at dreje den til venstre (◀). - Skub fræseværktøjet ind i spændetangen. Fræserskaftet skal være skubbet mindst 20 mm ind i spændetangen. Spænd omløbermatrikken 23 med gaffelnøglen 25 (nøglevidde 24 mm). - Klap spændebeskyttelsen 6 op. Sæt ikke noget fræseværktøj i med en diameter over 50 mm uden monteret kopring. Dette fræseværktøj passer ikke gennem grundpladen.

Spænd under ingen omstændigheder spændetangen med omløbermatrikken, så længe der ikke er monteret noget fræseværktøj. Ellers kan spændetangen blive beskadiget.

Støv-/spånudsugning (se Fig. B)

▸ Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv vurderes som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug helst en støvopsugning, der egner sig til materialet. Sørg for god udluftning af arbejdspladsen. Det anbefales at bære åndedrætsværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Montering af adapter til støvopsugning

Opsugningsadapteren 27 kan monteres med slangetilslutningen foran eller bagud. Når kopringadapteren 44 er sat på, skal kopringadapteren evt. drejes 180°, før den monteres, så opsugningsadapteren 27 ikke berører sikkerhedsgrebet 46. Er slangetilslutningen monteret foran, skal spændebeskyttelsen 6 være taget af forinden. Fastgør opsugningsadapteren 27 med de 2 fingerskruer 28 på grundpladen 12.

Tilslutning af støvudsugning

Anbring en opsugningsslange (Ø 35 mm) 26 (tilbehør) på den monterede opsugningsadapter. Forbind opsugningsslangen 26 med en støvsuger (tilbehør).

El-værktøjet kan tilsluttes direkte til stikdåsen på en almindelig Bosch støvsuger med fjernbetjening. Denne starter automatisk, når el-værktøjet tændes.

Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.

Spændebeskyttelse monteres (se Fig. C)

Anbring spånbeskyttelsen 6 foran i foringen på en sådan måde, at den falder i hak. Spånbeskyttelsen tages af ved at tage fat i den i siden og trække den frem.

Brug

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Omdrejningstal vælges

Stillehjulet til indstilling af omdrejningstallet 3 bruges til at indstille det nødvendige omdrejningstal - også under driften.

Værdierne i tabellen skal betragtes som vejledende. Det krævede omdrejningstal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det kan optimeres ved praktiske forsøg.

Materiale Fræserdiameter	Position
	(mm)	stillehjul 3
Hårdt træ (bøg) 4 - 10		5-6
	12 - 20	3-4
	22 - 40	1-2
Bledt træ (fyrretræ)	4 - 10	5-6
	12 - 20	3-6
	22 - 40	1-3
Spanplader	4 - 10	3-6
	12 - 20	2-4
	22 - 40	1-3
Kunststof	4 - 15	2-3
	16 - 40	1-2
Aluminium	4 - 15	1-2
	16 - 40	1

Efter længere tids arbejde med lille omdrejningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal.

Tænd/sluk

Indstil fræsedepth, før værktøjet tændes, se afsnit "Fræsedybde indstilles".

Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten 24 og hold den nede.

Til fastlåsning af den nedtrykkede start-stop-kontakt 24 trykkes på låsetasten 2.

El-værktøjet slukkes ved at slippe start-stop-kontakten 24; er den låst med låsetasten 2, trykkes kort på start-stop-kontakten 24, hvorefter den slippes.

Konstantelektronik

Konstantelektronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand næsten konstant.

Blød opstart

Den elektroniske bløde opstart begrænser drejningsmomentet, når værktøjet starter, og forlænger motorens levetid.

Fræsedybde indstilles (se Fig. D)

Fræsedybden må kun indstilles, når el-værktøjet er slukket.

Fræsedybden grundindstilles på følgende måde:

- Anbring el-værktøj med monteret fræseværktøj på det emne, der skal bearbejdes.

Stil finindstillingsvejen i midten med drejehovedet 20. Drej drejehovedet 20, til markeringerne 21 stemmer overens som vist på billedet. Drej herefter skalaen 19 hen på "0".

• Indstil trinstoppet 10 på nederste trin; trinstoppet falder mærkbart i hak.
• Løsn vingeskruen på dybdeanslaget 14, så dybdeanslaget 15 kan bevæges frit. - Tryk sikkerhedsgrebet 22 ned og før overfræseren langsomt ned, til fræseren 7 berører emnets overflade. Slip sikkerhedsgrebet 22 igen for at fiksere denne neddykningsdybde. Tryk dybdeanslaget 15 ned, til det sidder på trinstoppet 10. Stil skubberen med indeksmærket 16 på position "0" på fræsedybdeskalaen 18. Stil dybdeanslaget 15 på den ønskede fræsedybde og spænd vingeskruen på dybdeanslaget 14. Sørg for, at skubberen med indeksmærket 16 ikke ændres mere. Tryk sikkerhedsgrebet 22 og før overfræseren ind i den øverste position.

Ved større fræsedybder skal fræseprocesserne gennemføres i flere trin for at undgå meget store spånmængder på en gang. Ved hjælp af trinanslaget 10 kan fræsearbejdet fordeles på flere trin. Indstil den ønskede fræsedybde med det nederste trin på trinanslaget og vælg først de højeste trin til de første fræseprocesser. Afstanden mellem de forskellige trin ændres ved at dreje på justeringsskruerne 11.

Efter en prøvefræsning kan man indstille fræsedybden nøjagtigt på det ønskede mål ved at dreje på drejeknappen 20; fræsedybden øges ved at dreje til højre og reduceres ved at dreje til venstre. Skalaen 19 skal kun ses som orientering. En omdrejning svarer til en indstillingsvej på 2,0 mm, en af delstregerne på den øverste kant på skalaen 19 svarer til en ændring af indstillingsvejen med 0,1 mm. Den maks. indstillingsvej er ± 8 mm.

Eksempel: Den ønskede fræsedybde skal være 10,0 mm, prøvefræsningen gav en fræsedybde på 9,6 mm.

• Løft overfræseren og læg f.eks. et stykke træ ind under glidepladen 9, så fræseren 7 ikke berører emnet, når den sænkes. Tryk sikkerhedsgrebet 22 ned og før overfræseren langsomt ned, til dybdeanslaget 15 rammer trinanslaget 10.
• Drej skalaen 19 hen på "0" og løsn vingeskruen 14. Drej drejeknappen 20 0,4 mm/4 delstreger (difference mellem indstillet og faktisk værdi) til højre og spænd vingeskruen 14. Kontroller den valgte fræsedybde ved at gennemføre en yderligere fræsning.

Ændre efter indstilling af fræsedybden: skubberen position 16 på dybdeanslaget 15, så du altid kan aflæse den aktuelle fræsedybde på skalaen 18.

Arbejdsvejledning

Beskyt fræseren mod stød og slag.

Fræseretning og fræsearbejde (se Fig. E)

Fræsearbejdet skal altid gennemføres mod fræseværktøjets omdrejningsretning 7 (modløb). Når der fræses med omdrejningsretningen (medløb), kan el-værktøjet rives ud af hånden på brugeren.

• Indstil den ønskede fræsedybde, se afsnit "Fræsedybde indstilles". Anbring el-værktøjet med monteret fræseværktøj på det emne, der skal bearbejdes, og tænd for el-værktøjet. Tryk sikkerhedsgrebet 22 ned og før overfræseren langsomt ned, til den indstillede fræsedybde er nået. Slip sikkerhedsgrebet 22 igen for at fiksere denne neddykningsdybde. Udfør fræsearbejdet med jævn fremføring.
• Før overfræseren tilbage i den øverste position, når fræsearbejdet er færdigt. Sluk for el-værktøjet.

Til bearbejdning af store emner som f.eks. notfræsning kan man fastgøre et bræt eller en liste på emnet som hjælpeanslag og føre overfræseren langs med hjælpeanslaget. Før overfræseren på den flade side af glidepladen langs med hjælpeanslaget.

Kant- eller formfræsning

Ved kant- eller formfræsning uden parallelanslag skal fræseværktøjet være udstyret med en styretap eller et kugleleje.

Før det tændte el-værktøj hen mod emnet fra siden, til styretappen eller kuglelejet på fræseværktøjet ligger op ad kanten på det emne, der skal bearbejdes. Før el-værktøjet med begge hænder langs med emnets kant. Sørg for, at værktøjet holdes i en ret vinkel til emnet. Et for stort tryk kan beskadige kanten på emnet.

Fræsning med parallelanslag (se Fig. G)

Skub parallelanslaget 29 vha. styrestængerne 30 ind i grundpladen 12 og spænd det med vingeskruerne 5 iht. det nødvendige mål. Med vingeskruerne 31 og 32 kan du desuden indstille parallelanslaget i længden.

Med drejeknappen 33 kan man efter løsning af de to vingeskruer 31 finindstille længden. En omdrejning svarer til en indstillingsvej på 2,0 mm, en delstreg på drejeknappen 33 til en ændring af indstillingsvejen på 0,1 mm.

Med anslagsskinnen 34 kan man ændre parallelanslagets effektive støtteflade.

Før det tændte el-værktøj langs emnets kant og ud for fræsearbejdet med jævn fremføring samtidig med, at parallelanslaget udsættes for et let tryk af friheden.

Når der fræses med parallelanslaget 29, bør støv og spåner opsuges via den specielle opsugningsadapter 35. Opsugningsadapteren 27 kan forblive monteret.

Fræsning med fræsecirkel (se Fig. H)

Til cirkelrundt fræsearbejde kan man bruge fræsecirklen/styreskinneadapteren 36. Montér fræsecirklen som vist på billedet.

Skru centreringsskruen 41 ind i gevindet på fræsecirklen. Anbring skruespidsen i midten af den cirkel, der skal fræses; hold øje med, at skruespidsen griber ind i emnets overflade. Indstil den ønskede radius groft ved at forskyde fræsecirklen og drej vingeskruerne 38 og 39 fast.

Med drejeknappen 40 kan man efter løsning af vingeskruen 39 finindstille længden. En omdrejning svarer til en indstillingsvej på 2,0 mm, en delstreg på drejeknappen 40 til en ændring af indstillingsvejen på 0,1 mm.

Før det tændte el-værktøj med det højre håndgreb 1 og grebet til fræsecirklen 37 hen over emnet.

Ved hjælp af styreskinnen 43 kan man gennemføre fræsearbejde, der forløber i en lige linje.

Højdeforskellen udlignes ved at montere afstandspladen 42. Montér fræsecirklen/styreskinneadapteren 36 som vist på billedet.

Fastgør styreskinnen 43 på værktøjet med egnede spændeanordninger som f.eks. skruetvinger. Anbring el-værktøjet med monteret styreskinneadapter 36 på styreskinnen.

Fræsning med kopiring (se Fig. K-N)

Kopiringen 47 bruges til at overføre konturer fra mønstre og skabeloner til emnet.

For at kopiringen 47 kan bruges, skal man forinden have anbragt kopiringens adapter 44 i glidepladen 9.

Anbring kopiringens adapter 44 ovenpå på glidepladen 9 og skru den fast med de 2 fastgørelsesskruer 45. Sørg for, at sikkerhedsgrebet til kopiringens adapter 46 kan bevæges frit.

Vælg den egnede kopiring (afhængigt af mønsterets/skabelonens tykkelse). Da kopiringen har en udragende højde, skal skabelonen være mindst 8 mm tyk.

Betjen sikkerhedsgrebet 46 og anbring kopiringen 47 nedefra i kopiringens adapter 44. Kodelåsene skal falde tydeligt i hak i kopiringens udsparinger.

Sørg for, at fræseværktøjets diameter er mindre end kopiringens indvendige diameter.

For at afstanden mellem fræsermidte og kopiringkant er ens over det hele, kan kopiring og glideplade, hvis det er nødvendigt, centreres i forhold til hinanden.

• Tryk sikkerhedsgrebet 22 ned og før overfræseren helt i retning grundplade 12. Slip sikkerhedsgrebet 22 igen for at fiksere denne neddykningsdybde.
• Drej skruerne med forsænket hoved 49 ud. Drej cylinderskruerne 48 ind i de passende boringer, så glidepladen 9 kan bevæge sig frit.
• Anbring centreringsdornen 50 ind i værktøjsholderen som vist på billedet. Spænd omløbermøtrikken med hånden, så centreringsdornen stadigvæk kan bevæge sig.
• Justér centreringsdornen 50 og kopiringen 47 i forhold til hinanden ved at forskyde glidepladen 9 en smule.
• Spænd cylinderskruerne 48. Fjern centreringsdornen 50 fra værktøjsholderen. Tryk sikkerhedsgrebet 22 og før overfræseren ind i den øverste position.

Fræsning med kopiring 47 gøres på følgende måde: -Før det tændte el-værktøj med kopiring hen mod skabelonen. Tryk sikkerhedsgrebet 22 ned og før overfræseren langsomt ned, til den indstillede fræsedybde er nået. Slip sikkerhedsgrebet 22 igen for at fiksere denne neddykningsdybde. - Før el-værktøjet med udragende kopiring langs med skabelonen samtidigt med, at værktøjet udsættes for et tryk fra siden.

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Brug så vidt muligt altid et opsugningsanlæg ved ekstreme brugsbetingelser. Blæs ventilationsåbningerne igennem med hyppige mellemrum og forkobl en fejlstrømsbeskyttelsesafbryder (FI-kontakt). Ved bearbejdning af metal kan ledende støv aflejre sig inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

23 Kapselmutter med spänntang

Fräsning med styrskena (se bild I)

Dra åt muttern 23 med fastnyckeln 25 (nyckelvidd 24 mm) genom att vrida medurs. Släpp spindellåsningen 4. -Släpp spånskyddet 6. Sätt fast fräsverktyget. Dra åt spänntangen ordentligt med muttern så länge det inte är monterat fräsverktyg. Spänntangen kan annars ta skada.

Støv-/sponavsugning (se billede B)

Sæt en avsugningsslange (Ø 35 mm) 26 (tilbehør) på den monterede avsugningsadapter. Forbind avsugningsslangen 26 med en støvsuger (tilbehør).

El-værktøjet kan kobles direkte til stikkontakten på en Bosch-universalsuger med fjernstart. Denne starter automatisk, når el-værktøjet kobles ind.

Konstantelektronikken holder omdrejningstallet næsten konstant i tomgang og ved belastning; dette sikrer en jævn arbejdseffekt.

Mykstart

De elektroniske mykstartere begrænser drejningsmomentet ved indkobling og forlænger motorens levetid.

76 Norsk

Kundeservice og kunderådgivning
