Tuotetyyppi	Upotusjyrsin (upotusjyrsin)
Merkki	Bosch
Malli	GOF 1300 CE Professional
Nimellisteho	1300 W
Kuormittamaton nopeus	12000 - 24000 rpm
Nopeuden esiasetus	Kyllä (6-askelinen säätöpyörä)
Constant-Electronic	Kyllä (pitää nopeuden kuormituksessa)
Teräpidike (istukka)	6 - 12,7 mm
Upotusmatka	58 mm
Paino (EPTA:n mukaan)	4,8 kg
Suojausluokka	II (kaksoiseristys)
Nimellisjännite	230 V
Imuliitäntä	Kyllä (Ø 35 mm)
Pehmeä käynnistys	Kyllä
Karalukko	Kyllä (terän vaihtoon)
Rinnakkaisohjain	Mukana, hienosäädettävä
Jyrsintäkompassi	Lisävaruste ympyröille
Kopiointirengas	Lisävaruste mallien kopiointiin
Mukana tulevat tarvikkeet	Lastunohjain, syvyysrajoitin, imuliitäntäsovitin, 24 mm avolehti
Huolto	Tuuletusaukkojen säännöllinen puhdistus, ulkoinen imu suositeltavaa
Korjattavuus	Bosch-huoltopalvelu, varaosia saatavilla
Käyttöalueet	Puu, muovit, kevyet rakennusmateriaalit, ei-rautametallit (alennetulla nopeudella)

Usein kysytyt kysymykset - GOF 1300 CE Professional BOSCH

Miten jyrsintäsyvyys säädetään?

Aseta jyrsin työkappaleelle, vapauta syvyysrajoitin, ohjaa työkalua alaspäin haluttuun merkkiin asti ja kiristä siipiruuvi. Käytä tasoitusrajoitinta useiden työstökertojen aikana. Hienosäätö on mahdollista tarkkuussäätönupilla (yksi kierros = 2 mm, yksi viiva = 0,1 mm).

Mikä pyörimisnopeus valitaan?

Käytä esivalintapyörää. Kovalle puulle ja pienille halkaisijoille (4-10 mm): asento 5-6. Pehmeälle puulle: 5-6. Lastulevylle: 3-6. Muoveille: 2-3. Alumiinille: 1-2. Säädä kokeilun perusteella.

Miten terä vaihdetaan?

Irrota työkalu verkkovirrasta. Käännä lastunohjain sivuun, lukitse kara vivulla, löysää liitosmutteria avolehdellä, aseta terä (varsi vähintään 20 mm), kiristä mutteri ja vapauta lukitus.

Miten rinnakkaisohjainta käytetään?

Aseta ohjaimen tangot pohjalevyyn ja kiristä siipiruuveilla. Säädä etäisyys reunaan karkea- ja hienosäätöruuveilla. Ohjaa työkalua reunaa pitkin painamalla ohjainta sivuttain.

Miten lastunimu liitetään?

Asenna imuliitäntäsovitin pohjalevyyn (eteen tai taakse) ristipääruuveilla. Liitä Ø 35 mm imuletku ja sopiva pölynimuri. Automaattista imua varten käytä Bosch-pölynimuria, jossa on kauko-ohjaus.

Miten tehdään ympyräjyrsintä?

Asenna jyrsintäkompassi/ohjauskiskojen sovitin. Kierrä keskitysruuvi kompassiin, aseta kärki ympyrän keskelle. Säädä säde karkea- ja hienosäätöruuveilla. Ohjaa työkalua keskustan ympäri.

Miten kopiointirengasta käytetään?

Asenna kopiointirengas sovitin pohjalevyyn. Aseta kopiointirengas alhaalta. Keskitä pohjalevy ja rengas keskitysistukan avulla. Ohjaa rengasta mallineen reunaa pitkin kopioidaksesi muodon.

Mitä tehdä, jos terä jää jumiin työkappaleeseen?

Pysäytä työkalu välittömästi ja irrota verkkovirrasta. Älä yritä väkisin. Vapauta terä varovasti tarvittaessa sopivalla työkalulla. Tarkista, että terä on terävä ja nopeus oikea.

Miten jyrsintä huolletaan?

Pidä työkalu ja tuuletusaukot puhtaina. Puhalla paineilmaa tuuletusrakoihin. Käytä ulkoista imua pölyisissä olosuhteissa. Älä puhdista liuottimilla. Anna ammattilaisen huoltaa tarvittaessa.

Mistä löydän varaosia ja huoltopalvelua?

Ota yhteyttä Bosch-asiakaspalveluun numerossa 0811 360 122 (Ranska) tai sähköpostitse osoitteeseen [e-mail]. Varaosia varten anna työkalun 10-numeroinen tuotenumero. Räjäytyskuvia on saatavilla Bosch-verkkosivustolla.

KÄYTTÖOHJE GOF 1300 CE Professional BOSCH

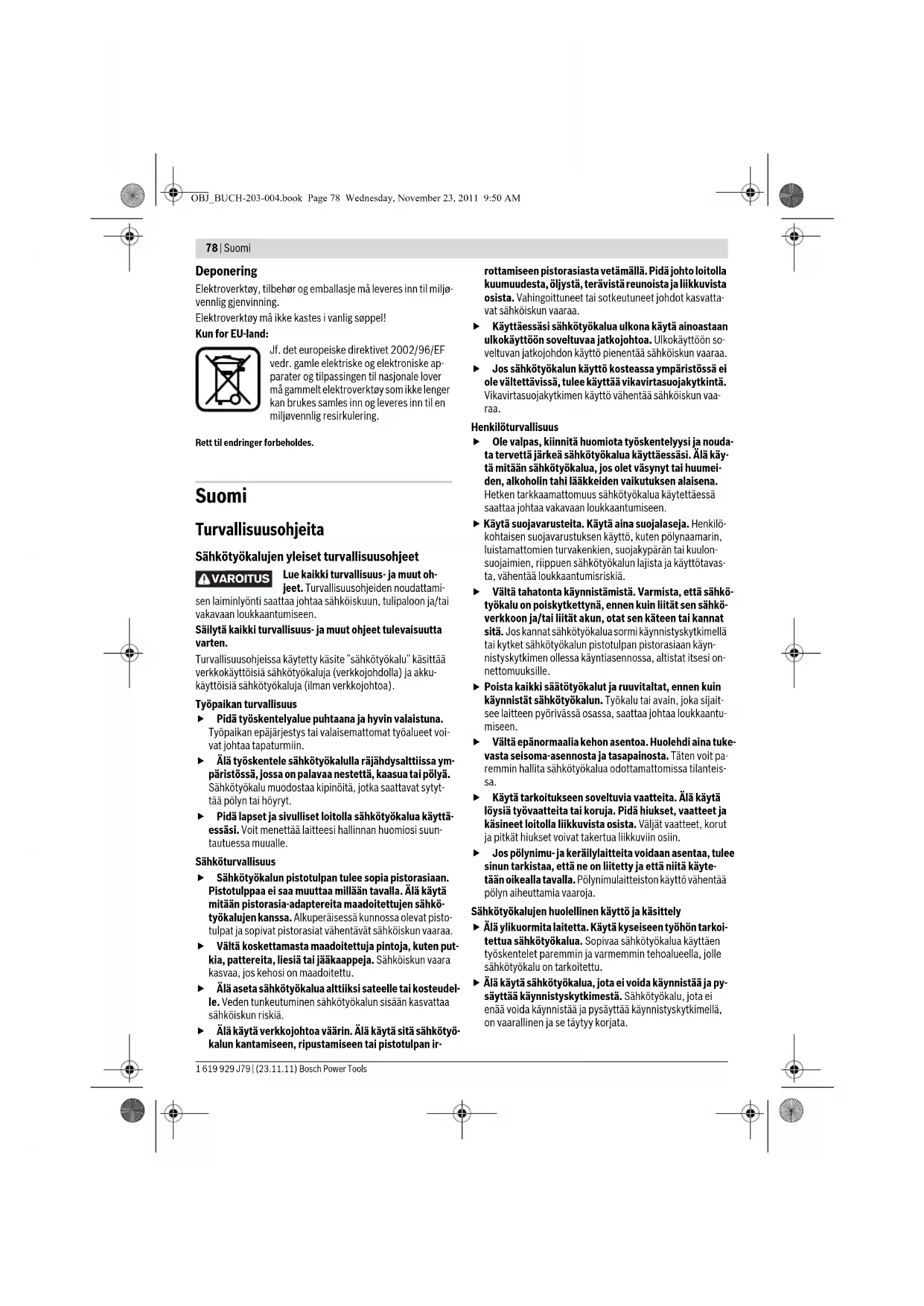

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Sen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkjohtoa).

Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan huomiosi suuntautuessa muualle.

Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan huomiosi suuntautuessa muualle.

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan ir

Irrota pistoke pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

Käytettäessä sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä on väistämätöntä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▷ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessä. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, liukastumattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä ja kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. ▷ Poista kaikki säätötyökalut ja ruuvivääntimet, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. ▷ Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käsittely ja käyttö

◁ Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. ◁ Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

Irrota pistotulppa pistorasiasta ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksissa, sekä että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Jyrsimisen turvallisuusohjeet

Tartu sähkötyökaluun vain kahvojen eristepinnoista, koska jyrsin saattaa osua omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi tehdä myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Kiinnitä ja varmista työkappale tukevaan alustaan ruuvipuristimilla tai muulla tavalla. Jos pidät työkappaletta kädessä tai kehoasi vasten, se on epävakaa, mikä saattaa johtaa hallinnan menettämiseen. Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa tuhoutua. Jyrsinterien ja muiden tarvikkeiden tulee sopia täsmälleen sähkötyökalusi työkalunpitimeen (kiristysleukaan). Vaihtotyökalut, jotka eivät sovi tarkkaan sähkötyökalun työkalunpitimeen, pyörivät epätasaisesti, tärisevät hyvin voimakkaasti ja saattavat johtaa työkalun hallinnan menettämiseen. Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyökalun tarttuessa työkappaleeseen. Pidä kädet loitolla jyrsintäalueelta ja jyrsinterästä. Pidä toinen käsi lisäkahvassa tai moottorikotelossa. Kun molemmat kädet pitävät jyrsintä, jyrsinterä ei pysty vahingoittamaan niitä.

Älä koskaan jyrsi metallikoteloita, naulojen tai ruuvien yli. Jyrsinterä voi vahingoittua ja aiheuttaa voimakasta tärinää. Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. Tylsiä tai vioittuneita jyrsinteriä ei saa käyttää. Tylsä tai vioittunut jyrsinterä aiheuttaa suuremman kitkan, voi juuttua kiinni sekä pyöriä epätasaisesti. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtuen sähkötyökalun hallinnan menettämiseen.

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Laite on tarkoitettu profiilien ja soikeiden reikien jyrsintään sekä kopiojyrsintään tukevalla alustalla puuhun, muoviin ja kevytrakennusaineisiin.

Alennetulla kierrosluvulla ja vastaavia jyrsinteriä käyttäen voidaan työstää myös ei-rautametalleja.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.

1 Oikeanpuoleinen kahva (eristetty kädensija) 2 Käynnistyskytkimen lukituspainike 3 Kierrosluvun asetuksen säätöpyörä 4 Karan lukitusvipu 5 Suuntaisohjaimen ohjaustankojen siipiruuvi (2x)^* 6 Lastusuojus 7 Jyrsinterä 8 Suuntaisohjaimen ohjaustankojen kiinnitin 9 Liukutalla 10 Porrasvaste 11 Porrasvasteen säätöruuvi 12 Pohjalevy 13 Suojakalvosin 14 Syvyydenrajoittimen asetuksen siipiruuvi 15 Syvyydenrajoitin

80 | Suomi

16 Luisti, indeksimerkki 17 Vasemmanpuoleinen kahva (eristetty kädensija) 18 Jyrsintäsyvyysasteikko 19 Jyrsintäsyvyyden hienosäätöasteikko 20 Jyrsintäsyvyyden hienosäätönuppi 21 Nollatasauksen merkki 22 Lukitusvipu 23 Kytkinmutteri ja kiristysleukaistukka 24 Käynnistyskytkin 25 Kiintoavain, avainväli 24mm 26 Imuletku (035mm) 27 Imuadapteri 28 Imuadapterin lukitusruuvi (2x) 29 Suuntaisohjain 30 Suuntaisohjaimen ohjaustanko (2x) 31 Suuntaisohjaimen hienosäädön siipiruuvi (2x) 32 Suuntaisohjaimen karkeasäädön siipiruuvi (2x) 33 Suuntaisohjaimen hienosäädön kiertonuppi* 34 Suuntaisohjaimen säädettävä vastekisko

35 Imuadapteri suuntaisohjaimeen 36 Ympyräjyrsimen/ohjauskiskoadapteri 37 Ympyräjyrsimen kahva 38 Ympyräjyrsimen karkeasäädön siipiruuvi (2x) 39 Ympyräjyrsimen hienosäädön siipiruuvi (1x) 40 Ympyräjyrsimen hienosäädön kiertonuppi 41 Ympyräohjaimen keskitysruuvi 42 Välilevy (kuuluu sarjaan "Ympyräjyrsin") 43 Ohjauskisko* 44 SDS-kopiohylsyadapteri 45 Kopiohylsyadapterin kiinnitysruuvi (2x) 46 Kopiohylsyadapterin vapautusvipu 47 Kopiohylsy 48 Lierióruuvi liukutallaan 49 Uppokantaruvi liukutallaan 50 Keskitystappi

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

Tekniset tiedot

Ylajyrsin GOF 900 CE
	Professional		GOF 1300 CE Professional
Tuotenumero	0 601 614 6.. 0 601 613 6..
Ottotoho	W	9	0
Tyhjäkäntykierrosluku	min-1	12000 - 24000 12000 - 24000
Kierrosluvun esivalinta		●	●
Vakioelektronikka		●	●
Pölyn imun liitäntä		●	●
Työkalunpidin	mm	6 - 8	6 - 12,7
	inch	½	½ - ½
Maks. syöttlölike	mm 50 58
Paino vastaa EPTA-Procedure 01/2003	kg 3,5 4,8
Sujausluokka		☐/II /II
Tiedot koskevat 230 V nimelisjännitettä [U]. Poikkevilla jännetteillä ja maakohtaisissa malleissa{name tiedot voivat vaildella}.
Ota huomion sähkötykälusi mallikilissä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaildella.

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 89 dB(A); äänen tehotaso 100 dB(A). Epävarmuus K = 3 dB.

Käytä kuulonsuojaimia!

Tärinän yhteisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: a_h = 5,5 m / s, K = 2,5 m / s² .

Näissä ohjeissa mainittu tärinätaso on mitattu EN 60745 standardin mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös tärinärasituksen väliaikaiseen arviointiin.

Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa tärinätaso poiketa. Tämä saattaa kasvattaa koko työaikajakson tärinärasitusta huomattavasti. Tärinärasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi pienentää työaikajakson tärinärasitusta.

Määrittele lisävarotoimenpiteitä käyttäjän suojaksi tärinän vaikutuksilta, kuten esimerkiksi: sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi.

Suomi | 81

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mukaan.

Tekninen tiedosto (2006/42/EY):

Robert Bosch GmbH, PT/ETM9

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Jyrsinterän asennus (katso kuva A)

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Suosittelemme käyttämään suojakäsineitä jyrsinterän asentamista ja vaihtamista varten.

Käyttötarkoituksesta riippuen on saatavissa mitä erilaisimpia ja erilaatuisimpia jyrsintyökaluja.

Jyrsintyökalut suurinopeusteräksestä soveltuvat pehmeiden materiaalien työstöön, kuten pehmeä puu ja muovi.

Jyrsintyökalut, joissa on kovametalliterät, soveltuvat kovien ja hiovien materiaalien työstöön, kuten esim. kova puu ja alumiini.

Ammattiliikkeestä saat alkuperäisiä jyrsintyökaluja kattavasta Bosch-lisätarvikeohjelmasta.

Jyrsinterien on oltava ehjiä ja puhtaita.

- Käännä lastusuojus 6 ala-asentoon. - Käännä lukitusvipua 4 myötäpäivään ja pidä se sitten paikallaan tässä asennossa (1). Kierrä moottorin karaa vastaavasti käsin, kunnes se lukittuu. Löysää kytkinmutteria 23 kiintoavaimella 25 (avainkoko 24 mm) kiertämällä sitä vastapäivään. - Työnnä jyrsintyökalu kiristysleukaan. Jyrsinterän varren tulee olla vähintään 20 mm kiristysleuan sisällä. - Kiristä sitten kytkinmutteri 23 kiintoavaimella 25 (avainkoko 24 mm) kiertämällä sitä myötäpäivään. Laske lukitusvipu 4 irti. - Nosta lastusuojus 6 takaisin yläasentoon. Älä aseta yli 50 mm halkaisijalla varustettuja jyrsintätyökaluja ilman asennettua kopiohylsyä. Nämä jyrsintätyökalut eivät mahdu pohjalevyn läpi. Älä koskaan kiristä kiristysleukaa kytkinmutterilla, ellei siinä ole jyrsintätyökalua. Muussa tapauksessa kiristysleuka saattaa vaurioitua.

Pölyn ja lastun poistoimu (katso kuva B)

Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökkipölyä, pidetään karsinogeenisina, eritoten yhdessä puunsuojakäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

• Käytä materiaalille soveltuvaa pölynimuria, jos se on mahdollista. Huolehdi työkohteen hyvästä tuuletuksesta. Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassa olevat säännökset koskien käsiteltäviä materiaaleja.

Vältä pölyn kertymistä työpaikalla. Pöly saattaa helposti syttyä palamaan.

Imuadapterin asennus

Imuadapterin 27 letkuliitäntä voidaan asentaa osoittamaan eteen- tai taaksepäin. Kopiohylsyadapterin 44 ollessa asennettuna, täytyy sinun mahdollisesti asentaa kopiohylsyadapteri 180° kierrettynä, jotta imuadapteri 27 ei kosketa vapautusvipua 46. Asennettaessa letkuliitännän kanssa on ensin poistettava lastunsuoju 6. Kiinnitä imuadapteri 27 pohjalevyyn 12 kahdella pyällettyllä ruuvilla 28.

Pölynimurin liitäntä

Työnnä imuletku (Ø 35 mm) 26 (lisätarvike) asennettuna imuadapteriin. Liitä imuletku 26 pölynimuriin (lisätarvike).

Sähkötyökalu voidaan liittää suoraan kaukokäynnistyksellä varustetun Bosch-yleisimurin pistorasiaan. Yleisimuri käynnistyy automaattisesti sähkötyökalua käynnistettäessä.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.

Lastunsuojuksen asennus (katso kuva C)

Aseta lastusuojus 6 edestä päin ohjaimeen niin, että se lukittuu paikalleen. Irrota lastusuojus tarttumalla siihen sivulta päin ja vedä suojus irti.

Käyttö

Käyttöönotto

• Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Kierrosluvun esivalinta

Kierrosluvun esivalinnan säätöpyörällä 3 voit asettaa tarvittavan kierrosluvun myös käytön aikana.

1-2 alhainen kierrosluku, 3-4 keskisuuri kierrosluku, 5-6 suuri kierrosluku

Taulukon arvot ovat ohjearvoja. Tarvittava kierrosluku riippuu materiaalista ja työolosuhteista, ja se voidaan määrittää käytännön kokein.

Materialiäli Jyrsinterän	halkaisija (mm)	Säätöpyörän asento 3
Kovapuu (pyökki)	4-10	5-6
	12-20	3-4
	22-40	1-2
Pehmeä puu (mänty)	4-10	5-6
	12-20	3-6
	22-40	1-3
lastulevyt	4-10	3-6
	12-20	2-4
	22-40	1-3
Muovi	4-15	2-3
	16-40	1-2
Alumni	4-15	1-2
	16-40	1

Jos konetta käytetään pidemmän aikaa pienellä iskuluvulla, tulee se jäähdyttää käyttämällä sitä kuormittamatta täydellä kierrosluvulla noin 3 minuuttia.

Käynnistys ja pysäytys

Aseta ennen käynnistystä haluttu jyrsintäsyvyys, katso kappale "Jyrsintäsyvyyden asetus".

Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 24 ja pidä se painettuna.

Lukitse painettu käynnistyskytkin 24 painamalla lukituspainiketta 2.

Pysäytä sähkötyökalu päästämällä käynnistyskytkin 24 vapaaksi tai, jos se on lukittu lukituspainikkeella 2, paina ensin käynnistyskytkintä 24 lyhyesti ja päästä se sitten vapaaksi.

Vakioelektroniikka

Vakioelektroniikka pitää kierrosluvun kuormittamattomana ja kuormitettuna lähes vakiona, mikä takaa tasaisen työn edistymisen.

Pehmeä käynnistys

Elektroninen pehmeä käynnistys rajoittaa vääntömomentin käynnistettäessä ja pidentää moottorin käyttöikää.

Jyrsintäsyvyyden asetus (katso kuva D)

Jyrsintäsyvyyden säätö saadaan tehdä ainoastaan sähkötyökalun ollessa poiskytkettynä.

Menettele seuraavasti, kun teet jyrsintäsyvyyden karkeasäädön:

• Aseta sähkötyökalu asennettuine jyrsintätyökaluineen työstettävälle työkappaleelle.
• Säädä hienosäätönupilla 20 keskiasentoon. Kierrä nuppia 20, kunnes merkit 21 tulevat kohdakkain kuten kuvassa. Kierrä sitten asteikko 19 asentoon "0".

• Aseta porrasvaste 10 pienimpään portaaseen; porrasvaste lukkiutuu kuuluvasti. Höllää syvyydenrajoittimen siipiruuvia 14 niin, että syvyydenrajoitin 15 liikkuu vapaasti. Paina lukitusvipu 22 alas ja vie yläjyrsintä hitaasti alaspäin, kunnes jyrsin 7 koskettaa työkappaleen pintaa. Laske sitten lukitusvipu 22 irti, niin kone lukittuu tälle jyrsintäsyvyydelle. Paina syvyydenrajoitinta 15 alaspäin, kunnes se tukee porrasvasteeseen 10. Aseta luistin 16 indeksimerkki jyrsintäsyvyysasteikon 18 kohtaan "0".
• Aseta syvyydenrajoitin 15 haluttuun jyrsintäsyvyyteen ja kiristä syvyydenrajoittimen siipiruuvi 14. Varo siirtämästä merkillä varustettua luistinta 16.

Paina lukitusvipua 22 ja vie yläjyrsin ylimpään asentoon. Jos suurempi jyrsintäsyvyys on tarpeen, työ on hyvä tehdä useammassa vaiheessa ja lastuta kerralla vähemmän. Porrasvasteen 10 avulla jyrsintä on helppo porrastaa useampaan työstövaiheeseen. Säädä jyrsintäsyvyys porrasvasteen avulla ensin pienimmälle asteelle ja valitse kolmessa ensimmäisessä jyrsintävaiheessa ensin korkeimmat asteet. Porrastusasteiden väliä voi muuttaa säätöruuveilla 11.

Tee ensin koejyrsintä ja aseta sen aikana jyrsintäsyvyys tarkkaan mittaan nupilla 20; kun kierrät nuppia myötäpäivään, jyrsintäsyvyys suurenee, vastapäivään kierrettäessä se pienenee. Mitat näkee asteikolta 19. Yksi kerros muuttaa säätöä 2,0 mm verran, asteikon 19 ylimmässä reunassa olevat merkit vastaavat 0,1 mm:n säätömitan muutosta. Suurin säätövara on ± 8 mm.

Esimerkki: Jyrsintäsyvyydeksi halutaan 10,0 mm, koejyrsinnässä saatiin syvyysmitaksi 9,6 mm.

Kohota jyrsintä ja aseta esim. pieni puukappale liukutallan 9 alle niin, että jyrsin 7 ei kosketa työkappaleen pintaa. Paina lukitusvipu 22 alas ja laske jyrsintä alaspäin, kunnes syvyysrajoitin 15 koskettaa porrasvastetta 10. - Käännä asteikko 19 asentoon "0" ja löysää siipiruuvia 14. Kierrä nuppia 20 0,4 mm/4 mittamerkin verran (ohjearvon ja todellisen arvon erotus) myötäpäivään ja kiristä sitten siipiruuvi 14. Tarkista valittu jyrsintäsyvyys toisella koejyrsinnällä. Kun jyrsintäsyvyys on säädetty, luistimen 16 asento syvyysrajoittimella 15 ei saa enää muuttua, muutoin asteikko 18 ei eri työstövaiheissa näytä enää oikeaa jyrsintäsyvyyttä.

Työskentelyohjeita

Jyrsin on suojattava iskuilta ja voimakkailta törmäyksiltä.

Jyrsintäsuunta ja jyrsiminen (katso kuva E)

Jyrsiminen tulee aina tapahtua vasten jyrsintätyökalun 7 kiertosuuntaa (vastajyrsintä). Jyrsittäessä kiertosuuntaan (myötäjyrsintä) saattaa sähkötyökalu riistäytyä otteesta. - Aseta haluttu jyrsintäsyvyys, katso kappaletta "Jyrsintäsyvyyden asetus". - Aseta sähkötyökalu asennettuine jyrsintätyökaluineen työstettävälle työkappaleelle ja käynnistä sähkötyökalu.

Paina lukitusvipu 22 alas ja vie jyrsin hitaasti alaspäin, kunnes se on saavuttanut jyrsintäsyvyyden. Laske sitten lukitusvipu 22 irti, niin kone lukittuu tälle jyrsintäsyvyydelle. - Suorita jyrsintä tasaisella syötöllä käyttäen. Nosta kone jyrsintävaiheen päätyttyä takaisin yläasentoon. - Pysäytä sähkötyökalu.

Jyrsintä lisäohjaimella (katso kuva F)

Käsiteltäessä suurikokoisia työkappaleita, esim. urajyrsinnässä, syöksykappaleeseen voi avuksi kiinnittää lisäohjaimen ja käyttää sitä jyrsimen ohjaimena. Silloin jyrsintä ohjataan sen liukutallan pyöristettyä puolta apurajoitinta vasten.

Reuna- tai muotojyrsintä

Reuna- tai muotojyrsinnässä ilman suuntaisohjainta, tulee jyrsintätyökalussa olla ohjaustappi tai kuulalaakeri.

- Vie käynnissä oleva sähkötyökalu sivulta työkappaleeseen, kunnes ohjaustappi tai kuulalaakeri on kiinni työstettävän työkappaleen reunassa. - Ohjaa sähkötyökalua kaksin käsin pitkin työkappaleen reunaa. Ota tällöin huomioon, että työkalu on pystysuorassa. Liian suuri paine saattaa vaurioittaa työkappaleen reunaa.

Jyrsintä suuntaisohjaimella (katso kuva G)

Työnnä suuntaisohjain 29 ohjaustankoineen 30 pohjalevyyn 12 ja kiinnitä se siipiruuveilla 5 halutun mitan mukaisesti. Siipiruuveilla 31 ja 32 voit asettaa suuntaisohjainta pituussuunnassa. Kiertonupilla 33 voit hienosäätää pituutta, kun olet avannut siipiruuvit 31. Yksi kierros vastaa 2,0 mm siirtymää, yksi kiertonupin jakoviiva 33 vastaa siirtymän 0,1 mm muutosta. Vastekiskoa 34 käyttäen voit muuttaa suuntaisohjaimen aktiivista tukipintaa. Ohjaa käynnissä olevaa sähkötyökalua tasaisella syötöllä ja sivuttaispaineella suuntaisohjainta vasten pitkin työkappaleen reunaa. Kun jyrsinnässä käytetään apuna suuntaisohjainta 29, pölyn ja lastujen imuun on käytettävä erillistä imuadapteria 35. Toinen imuadapteri 27 voidaan jättää paikalleen.

Jyrsintä ympyräjyrsimellä (katso kuva H)

Ympyränmuotoisia jyrsintätöitä varten voit käyttää ympyräjyrsin-/ohjauskiskoadapteria 36. Asenna ympyräjyrsin kuvan osoittamalla tavalla.

Kierrä keskitysruuvi 41 ympyräjyrsimen kierteeseen. Aseta ruuvin kärki jyrsittävän ympyräkaaren keskipisteeseen ja tarkista, että ruuvin kärki uppoaa työkappaleen pintaan.

Aseta haluttu säde karkeasti siirtämällä ympyräjyrsintä ja kiristä siipiruuvit 38 ja 39.

Kiertonupilla 40 voit hienosäätää pituutta, kun olet avannut siipiruuvin 39. Yksi kierros vastaa 2,0 mm siirtymää, yksi kiertonupin jakoviiva 40 vastaa siirtymän 0,1 mm muutosta.

Vie käynnissä oleva sähkötyökalu työkappaleen yli käyttäen oikeaa kahvaa 1 ja ympyräjyrsimen kahvaa 37.

Jyrsintä ohjauskiskolla (katso kuva 1)

Ohjauskiskon 43 avulla voit suorittaa suoraviivaisia työvaiheita. Korkeuseron tasaamiseksi on sinun asennettava välikelevy 42. Asenna ympyräjyrsin/ohjauskiskoadapteri 36 kuvan osoittamalla tavalla. Kiinnitä ohjauskisko 43 sopivilla kiinnityslaitteilla esim. ruuvipuristimilla työkappaleeseen. Aseta sähkötyökalu asennettuine ohjauskiskoadaptereineen 36 ohjauskiskoon.

Jyrsintä kopiohylsyllä (ks. kuvat K-N)

Kopiohylsyn 47 avulla voit siirtää mallien tai mallineiden ääriviivat työkappaleeseen.

Kopiohylsyn 47 käyttöä varten on kopiohylsyadapteri 44 ensin asennettava liukutallaan 9.

Aseta kopiohylsyadapteri 44 ylösalaisin liukutallan 9 päälle ja kiinnitä se kahdella kiinnitysruuvilla 45. Tarkista, että kopiohylsyadapterin vapautusvipu 46 liikkuu vapaasti.

Valitse sopiva kopiohylsy mallineen tai mallin paksuuden mukaan. Kopiohylsyn ulkonevan korkeuden takia tulee mallineen olla vähintään 8 mm paksu.

Käytä vapautusvipua 46 ja aseta kopiohylsy 47 alhaalta päin kopiohylsyadapteriin 44. Turvanokkien tulee tällöin lukkiutua tuntuvasti kopiohylsyn syvennyksiin.

Valitse jyrsintätyökalu, jonka läpimitta on pienempi kuin kopiohylsyn sisähalkaisija.

Jotta etäisyys jyrsinterän keskipisteestä kopiohylsyn reunaan olisi kaikkialla yhtä suuri, voidaan kopiohylsy ja liukutalla tarvittaessa keskittää toisiinsa seuraavasti.

Paina lukitusvipu 22 alas ja vie jyrsin liukutallan pain 12 ääriasentoon. Laske sitten lukitusvipu 22 irti, niin kone lukittuu tälle jyrsintäsyvyydelle. - Irrota uppokantaruuvit 49. Kierrä lierioruuvit 48 niille kuuluvin porauksiin niin, että liukutalla 9 pääsee liikkumaan vapaasti. - Aseta keskitystappi 50 työkalunpitimeen kuvan osoittamalla tavalla. Kiristä kytkinmutteri sormin niin, että keskitystappi vielä liikkuu vapaasti. Suuntaa keskitystappi 50 ja kopiohylsy 47 toisiinsa nähden siirtämällä liukutallaa 9 hieman. - Kiristä lierioruuvit 48 sitten kiinni. - Poista keskitystappi 50 työkalunpitimestä. Paina lukitusvipua 22 ja vie yläjyrsin ylimpään asentoon. Menettele seuraavasti, kun jyrsit kopiohylsyä 47 käyttäen: Vie käynnissä oleva sähkötyökalu kopiohylsyineen mallinetta vasten. Paina lukitusvipu 22 alas ja vie jyrsintä hitaasti alaspäin, kunnes se on säädetyllä jyrsintäsyvyydellä. Laske lukitusvipu 22 irti, niin kone lukittuu tälle jyrsintäsyvyydelle. - Ohjaa sähkötyökalu ulkonevine kopiohylsyineen sivuttain painaen pitkin mallinetta.

Hoito ja huolto

Huolto ja puhdistus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia toimenpiteitä. Pidä aina sähkötyökalu ja sähkötyökalun tuuletusaukot puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Käytä aina äärimmäisissä käyttöolosuhteissa mahdollisuuksien mukaan imulaitetta. Puhalla usein tuuletusaukot puhtaiksi ja liitä vikavirtasuojakytkimen (FI-) kautta. Metallia työstettäessä saattaa sähkötyökalun sisälle kertäytyä johtavaa pölyä. Sähkötyökalun suojaeristys saattaa vahingoittua.

Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorittaa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvallisuuden vaarantamisen välttämiseksi.

Jos sähkötyökalussa huolellisesta valmistuksesta ja koestusmenetelmistä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-keskushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen tyyppikilvestä.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjauksesta ja huollosta sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Ala heitä sähkötyökalua talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien täytäntöönpanon mukaan, tätä sähkötyökalua ei saa kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Tämä on sähkötyökalu, joka on tarkoitettu käytettäväksi vain sisätiloissa. Sitä ei saa käyttää millään tavalla, joka poikkeaa valmistajan ohjeista. Älä käytä sitä märissä tai kosteissa olosuhteissa. Säädä ja tarkista työkalun turvallisuus. Vältä tarpeetonta altistumista yleisille vaaroille, kuten sateelle, kosteudelle ja kuumuudelle. Tämä voi aiheuttaa yleisen sähköiskun vaaran. Älä jätä työkalua sateeseen tai kosteuteen; se lisää sähköiskun vaaraa. Älä käytä sähköjohtoa työkalun kantamiseen tai vetämiseen, äläkä vedä pistoketta pistorasiasta johdosta. Pidä sähköjohto poissa kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioitunut tai sotkeutunut sähköjohto lisää sähköiskun vaaraa.

Suomi 85

Kun käytät sähkötyökalua ulkona, käytä jatkojohtoa, joka on tarkoitettu myös ulkokäyttöön. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa. Jos sähkötyökalun käyttö ulkona on väistämätöntä, käytä vikavirtasuojakytkintä (FI/RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

Näin toimien voit työskennellä turvallisesti ja välttää vaaratilanteet. Älä käytä sähkötyökalua väsyneenä tai ollessasi alkoholin tai lääkkeiden vaikutuksen alaisena. Huolimaton käsittely sähkötyökalua käytettäessä voi johtaa vakaviin vammoihin. Käytä aina suojavarusteita, kuten suojalaseja ja suojakäsineitä. Kun käytät suojavarusteita, kuten suojalaseja, suojanaamaria, turvakenkiä tai kypärää, tapaturmariski pienenee. Vältä vaarallisia tilanteita. Varmista, että sähkötyökalu on kytketty pois päältä ennen kuin liität sen sähköverkkoon tai irrotat sen siitä. Jos pidät sormeasi virtakytkimellä, kun liität työkalun verkkovirtaan, se voi aiheuttaa tapaturman. Poista kaikki säätötyökalut tai jakoavaimet ennen kuin käynnistät sähkötyökalun. Pyörivä terä tai jakoavain, joka on jätetty paikalleen, voi aiheuttaa tapaturman. Älä ylikuormita itseäsi. Huolehdi omasta turvallisuudestasi ja noudata aina varovaisuutta. Näin voit välttää odottamattomat tilanteet. Käytä suojavarusteita. Käytä aina suojalaseja ja suojakäsineitä. Pidä hiukset, vaatteet ja käsineet kaukana liikkuvista osista. Vältä löysiä vaatteita. Löysät vaatteet tai korut voivat tarttua liikkuviin osiin. Jos on mahdollista käyttää pölynimuria tai pölynkeräyslaitetta, varmista, että se on kytketty oikein ja että sitä käytetään. Pölynimurin tai pölynkeräyslaitteen käyttö voi vähentää pölyn aiheuttamia vaaroja.

Ennen kuin käytät laitetta, lue tämä käyttöohje huolellisesti. Säilytä käyttöohje laitteen yhteydessä. Käytä laitetta ainoastaan sen käyttötarkoitukseen. Noudata turvallisuusohjeita. Sähköiskun, tulipalon ja/tai vakavien henkilövahinkojen välttämiseksi. Irrota pistoke pistorasiasta ja/tai poista akku ennen laitteen huoltoa, ennen osan vaihtoa tai kun laitetta ei käytetä. Nämä varotoimenpiteet vähentävät tapaturmariskiä. Älä käytä sähkötyökaluja, joita et tunne. Älä anna lasten käyttää laitetta ilman valvontaa. Sähkötyökalut ovat vaarallisia henkilöille, jotka eivät tunne niitä. Suojaa sähkötyökalu sateelta. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole juuttuneet, ja että osat eivät ole rikki tai vaurioituneet siten, että ne vaikuttavat sähkötyökalun toimintaan. Korjauta vaurioituneet osat ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista. Pidä leikkuuterät terävinä ja puhtaina. Huolehdi sähkötyökaluista, tarvikkeista ja teristä näiden ohjeiden mukaisesti ottaen huomioon työolosuhteet ja suoritettava työ. Sähkötyökalujen käyttö muuhun kuin niiden käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

Huolto

Anna sähkötyökalusi huollettavaksi ainoastaan valtuutetulle huoltoliikkeelle, jossa käytetään alkuperäisiä varaosia. Näin varmistat laitteen turvallisuuden.

Turvallisuusohjeet porakoneille

Pidä sähkötyökalu kiinni eristetyistä tartuntapinnoista, kun työskentelet sellaisessa paikassa, jossa terä voi osua piilossa oleviin sähköjohtoihin tai laitteen omaan johtoon. Kosketus jännitteiseen johtoon voi tehdä laitteen metalliosista jännitteisiä ja aiheuttaa sähköiskun.

Suomi

Varoitus: Sähkötyökalua käytettäessä on noudatettava perusturvallisuusohjeita onnettomuuksien välttämiseksi. Sähkötyökalu on tarkoitettu ammattikäyttöön ja se voi aiheuttaa vaaratilanteita, jos sitä käytetään väärin. Käyttäjän on luettava ja ymmärrettävä kaikki turvallisuusohjeet ennen käyttöä. Noudata aina paikallisia määräyksiä. Työkalun saa kytkeä verkkovirtaan vain, jos se on asianmukaisesti maadoitettu. Varmista, että työalue on puhdas ja hyvin valaistu. Älä käytä sähkötyökalua räjähdysvaarallisessa ympäristössä. Pidä lapset ja sivulliset poissa työskentelyalueelta. Sähkötyökalun pistoke on sovitettava pistorasiaan. Älä muuta pistoketta. Vältä kosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Älä altista sähkötyökalua sateelle tai kosteudelle. Älä käytä kaapelia väärin. Älä kanna laitetta kaapelista. Pidä kaapeli poissa kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Käytä asianmukaisia suojavarusteita, kuten suojalaseja ja kuulosuojaimia. Vältä tahatonta käynnistymistä. Varmista, että kytkin on pois päältä ennen pistokkeen liittämistä. Älä kurkota liian kauas. Pidä aina tasapaino. Älä käytä laitetta, jos se on vaurioitunut. Anna huollon suorittaa vain ammattitaitoinen henkilö. Käytä vain alkuperäisiä varaosia. Sähkötyökalua on pidettävä molemmin käsin käytön aikana. Pidä sähkötyökalu tukevasti ja varmista, että kehosi on tasapainossa. Sähkötyökalu on vaarallinen, jos sitä pidetään yhdellä kädellä. Älä käynnistä sähkötyökalua ennen kuin se on täysin paikallaan. Sähkötyökalu voi aiheuttaa vaaran ja johtaa onnettomuuteen.

Tuotteen kuvaus ja sen käyttötarkoitus

Lue kaikki turvallisuusvaroitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Pyydämme sinua tutustumaan huolellisesti pakkauksen sisältöön ja poistamaan kaikki pakkausmateriaalit ennen käyttöä.

Käyttöohjeet

Laite on tarkoitettu ainoastaan kotitalouskäyttöön, kuten ruohonleikkuuseen, pensasleikkuuseen ja oksien leikkuuseen. Sitä voidaan käyttää myös muihin tarkoituksiin, jos noudatetaan valmistajan ohjeita.

Laitteen käyttöönotto ja käyttö:

Asenna toimitettu työkalu käsiteltävään koneeseen. Aseta poraussyvyyden säätimen keskiö kiertonupilla 20. Tätä varten kierrä kiertonuppia 20, kunnes nuoli osoittaa kuvassa näkyvään asentoon. Kierrä sitten asteikko 19 asentoon «0».

Aseta syvyysrajoitin 10 haluttuun syvyyteen. Syvyysrajoittimen on oltava lukittu. Löysää ruuvia 14. Syvyysrajoittimen on voitava liikkua vapaasti - käännä lukitusrengas 22 myötäpäivään ja lukitse se vastapäivään, kunnes se on kiinni käsiteltävässä koneessa. Käännä lukitusrengas 22 auki, jotta syvyysrajoitin voidaan säätää. Käännä syvyysrajoitin 15 myötäpäivään, kunnes se osuu syvyysrajoittimeen 10. Aseta osoitin

90 Suomi

osoittimeen 16 asentoon «0» syvyysasteikolla 18.

Säädä syvyysrajoitin 15 haluttuun syvyysrajoittimeen ja kiristä ruuvi 14. Varmista, että osoitin 16 liikkuu edelleen. - Käännä lukitusrengas 22 ja ohjaa kappale ylöspäin.

Suuria poraussyvyyksiä varten on suoritettava useita poraussyvyyksiä poistamalla pieni määrä joka kerta. Syvyysrajoittimen 10 avulla voit säätää poraussyvyyden asteittain. Säädä haluttu poraussyvyys. Mitä suurempi syvyys, sitä suurempi asteikko. Poraussyvyyden säätö tapahtuu kiertämällä säätönuppia 11.

Testiporauksen jälkeen säädä poraussyvyys kiertonupilla 20. Suurenna poraussyvyyttä kiertämällä myötäpäivään, pienennä poraussyvyyttä kiertämällä vastapäivään. Asteikko 19 osoittaa säätöarvon. Yksi kierros vastaa tiettyä säätöarvoa.

2,0 mm, ja asteikon 19 yksi jako vastaa poraussyvyyden säätöä 0,1 mm. Suurin sallittu poraussyvyys on ±8 mm.

Esimerkki: Haluttu poraussyvyys on 10,0 mm, testiporauksen jälkeen tarkka poraussyvyys on 9,6 mm.

-Aseta kappale ja kiinnitä se. Säädä syvyysrajoitin 9 siten, että se laskeutuessaan koskettaa pintaa. Käännä lukitusrengas 22 alas ja ohjaa kappale alas, kunnes syvyysrajoitin 15 osuu syvyysrajoittimeen 10. - Kierrä asteikko 19 asentoon «0» ja kiristä ruuvi 14. Kierrä kiertonuppia 20 hitaasti 0,4 mm/4 jakoa (ero nimellis- ja todellisen arvon välillä) ja kiristä ruuvi 14. -Tarkista säädetty poraussyvyys testiporauksella.

Syvyysrajoittimen säätö ei muuta osoittimen (asteikon) 16 lukemaa, kun syvyysrajoitin 15 on asetettu, joten voit lukea nykyisen poraussyvyyden asteikolta 18.

Työnohjeet

Suojaa poraustyökalut (esim. ruostumiselta) ja iskuilta.

Porauksen suunta ja menetelmä (katso kuva E)

Tämä laite on tarkoitettu vain ammattikäyttöön ja se on kytkettävä suojamaadoitettuun pistorasiaan. Laitetta ei saa käyttää samanaikaisesti muiden laitteiden kanssa, jotka voivat aiheuttaa häiriöitä sähköverkkoon.

Tarkista laitteen maadoitus, kytke laite maadoitettuun pistorasiaan. Varmista, että laite on kytketty pois päältä ennen puhdistusta. Älä koskaan käytä laitetta märillä käsillä. Pidä laite poissa lasten ulottuvilta. Älä käytä laitetta, jos se on vaurioitunut. Irrota pistoke pistorasiasta, kun et käytä laitetta. Säilytä laitetta kuivassa paikassa.

Valitse työskentelytaso. Työ voi helposti vahingoittua.

Pölynimurin adapterin asennus
