Producttype	Dompel Bovenfrees
Merk	Bosch
Model	GOF 1300 CE Professional
Nominaal vermogen	1300 W
Onbelaste toeren	12000 - 24000 tpm
Toerentalvoorinstelling	Ja (draaiknop met 6 standen)
Constant-Electronic	Ja (toerental constant onder belasting)
Opspanmoer (spantang)	6 - 12,7 mm
Dompeldiepte	58 mm
Gewicht (volgens EPTA)	4,8 kg
Beschermingsklasse	II (dubbele isolatie)
Nominale spanning	230 V
Stofzuigaansluiting	Ja (Ø 35 mm)
Zachte start	Ja
Spindelvergrendeling	Ja (voor freeswissel)
Parallelgeleider	Inbegrepen, fijn instelbaar
Cirkelgeleider	Optioneel accessoire voor cirkels
Kopieerring	Accessoire voor het kopiëren van mallen
Inbegrepen accessoires	Spanstofafbuiger, dieptegeleider, stofzuigadapter, steeksleutel 24 mm
Onderhoud	Regelmatig reinigen van ventilatiesleuven, externe afzuiging aanbevolen
Repareerbaarheid	Bosch servicecenter, reserveonderdelen beschikbaar
Toepassingsgebieden	Hout, kunststoffen, lichte bouwmaterialen, non-ferrometalen (met verlaagd toerental)

Veelgestelde vragen - GOF 1300 CE Professional BOSCH

Hoe stel ik de freesdiepte in?

Plaats de frees op het werkstuk, laat de dieptegeleider los, geleid het gereedschap naar beneden tot de gewenste markering en draai de vleugelschroef vast. Gebruik de nivelleringsaanslag voor meerdere passages. Fijnafstelling is mogelijk via de precisieregelaar (één draai = 2 mm, één streepje = 0,1 mm).

Welk toerental moet ik kiezen?

Gebruik de toerentalinstelling. Voor hardhout en kleine diameters (4-10 mm): stand 5-6. Zacht hout: 5-6. Spaanplaat: 3-6. Kunststoffen: 2-3. Aluminium: 1-2. Pas aan op basis van test.

Hoe verwissel ik een frees?

Trek de stekker uit het stopcontact. Klap de spanstofafbuiger omhoog, vergrendel de spindel met de hendel, draai de moer los met de steeksleutel, plaats de frees (schacht min. 20 mm), draai de moer vast en ontgrendel de spindel.

Hoe gebruik ik de parallelgeleider?

Steek de stangen van de geleider in de grondplaat, draai de vleugelschroeven vast. Stel de afstand tot de rand in met de grof- en fijnregelschroeven. Leid het gereedschap langs de rand met zijwaartse druk op de geleider.

Hoe sluit ik de spaanafzuiging aan?

Monteer de stofzuigadapter op de grondplaat (voor of achter) met de vleugelschroeven. Sluit een stofzuigslang Ø 35 mm en een geschikte stofzuiger aan. Gebruik voor automatische afzuiging een Bosch stofzuiger met afstandsbediening.

Hoe voer ik cirkelfrezen uit?

Monteer de cirkelgeleider / adapter voor geleidingsstangen. Schroef de centreerschroef in de geleider, plaats de punt in het middelpunt van de cirkel. Stel de straal in met de grof- en fijnregeling. Leid het gereedschap rond het middelpunt.

Hoe gebruik ik de kopieerring?

Monteer de adapter voor kopieerring op de grondplaat. Plaats de kopieerring van onderen. Centreer de grondplaat en de ring met behulp van de centreerhuls. Leid de ring langs de mal om de contour te kopiëren.

Wat moet ik doen als de frees vastloopt in het werkstuk?

Stop onmiddellijk het gereedschap en trek de stekker eruit. Forceer niet. Maak de frees voorzichtig los met een geschikt gereedschap indien nodig. Controleer of de frees scherp is en het toerental passend.

Hoe onderhoud ik de frees?

Houd het gereedschap en de ventilatiesleuven schoon. Blaas perslucht door de ventilatiesleuven. Gebruik externe afzuiging bij stoffige omstandigheden. Reinig niet met oplosmiddelen. Laat het gereedschap indien nodig nakijken door een professional.

Waar kan ik reserveonderdelen en after-sales service vinden?

Neem contact op met de klantenservice van Bosch op 0811 360 122 (Frankrijk) of per e-mail naar [e-mail]. Geef voor onderdelen het 10-cijferige artikelnummer van het gereedschap. Exploded views zijn beschikbaar op de Bosch-website.

GEBRUIKSAANWIJZING GOF 1300 CE Professional BOSCH

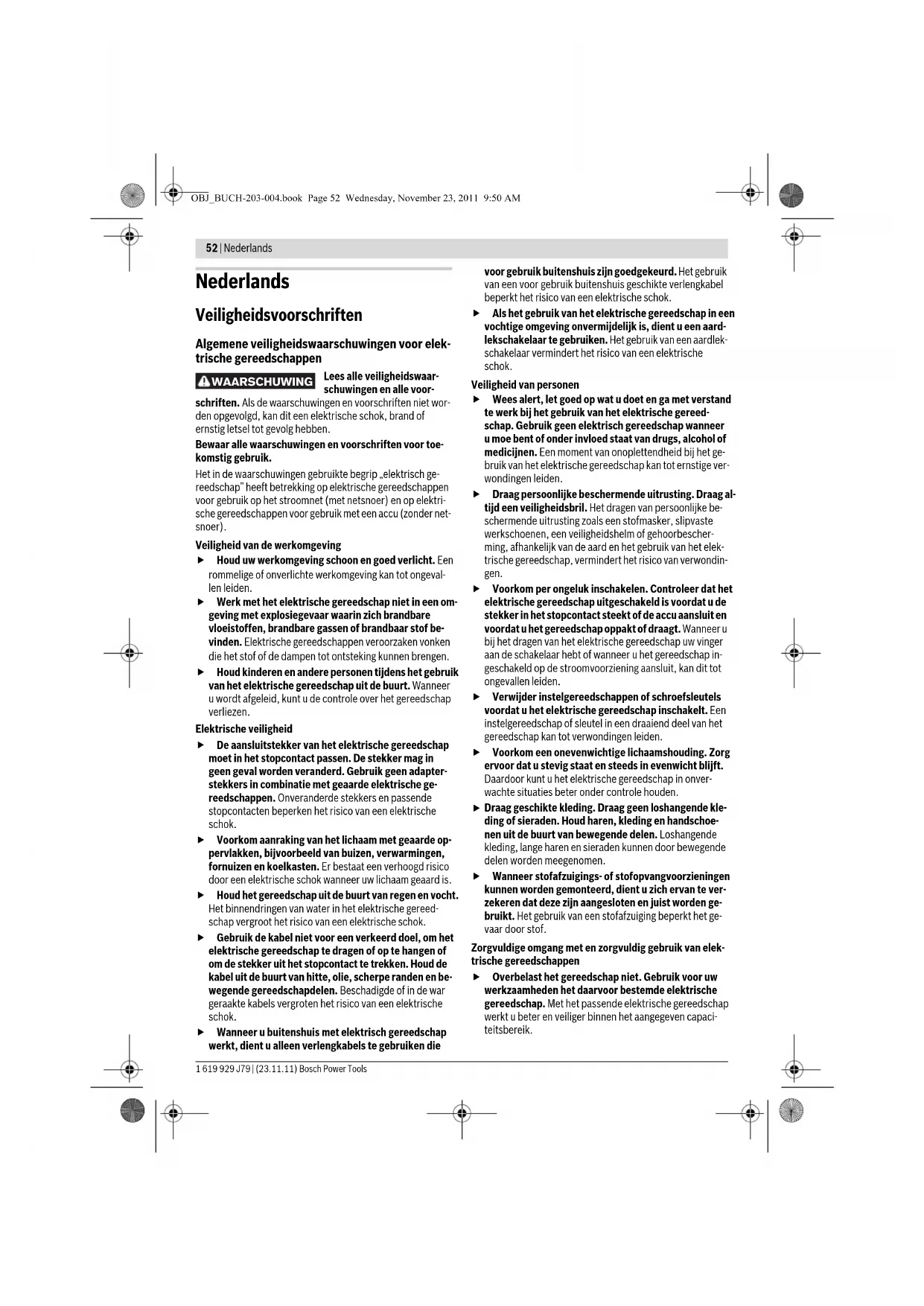

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gezolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruiktke begrip „elektrisch gereedschap“ heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoen en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken wonken die het stof of de dampen tot ontsteking hunnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed-schap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontacte trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vertrogen het risico van een elektrische schok.
Wonneur u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die

voorte gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.

Als het gebruik van het elektrische gereedschap in een voctigte omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemende uitrusting. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
Voorkom per ongeluk inschakelen. Controller dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakraar hebst of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blicht. Daardoor kurz u het elektrische gereedschap in onverwachtte situatties better onder controle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden konnen door bewegende delen worden meegenomen.
Wannerstofafzugings-of stofopvangvoorzieningen kunnen worden gemonteerd,dient u zich ervan te verzekeren dat deze waar aangesloten en juist worden gebruikt.Het gebruik van een stofafzuging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.

Nederlands|53

• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet更是kan worden in-of uitgeschakeld, is gaaverlijk en moet worden gerepareerd.
  Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed-schap instelt, toebehoren wisselt of het gereedschap wegegt. Deze voorzorgsma Regel voorkomt onbedoeld starten van het elektrische gereedschap.
  Bewaar Niet-gebrukte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebrueken door personen die er net mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren personen worden gebrukt.
  Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadig zich dan de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigte onderden voor het gewbruik repareren. Veel oncegvallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
  Houd snijdende inezetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inezetgereedschappen met scherpe snijkanten klemmen minder snugvast en zich gemakkelijker te geleiden.
  Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijk volgens deze aanwijzigen. Letঢ bij op de arbeitsstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene topepassingen kan tot gevaarlijke situatives leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwaliffeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor freesmachines

Houd het elektrische gereedschap alleen aan de geisoleerde greepvlakken vast, aangeziden de frees het netsnoer van het gereedschap kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Bevestig het werkstuk op een stabiele ondergrond en zet het vast met lijmklemmen of op andere wijze. Als u het werkstuk alleen met uw hand vasthoudt of tegen uw lichaam houdt, blijft het labiel. Dit kan tot het verlies van de controle leiden.
Het toegestane toerental van het inzetgereedschap moet minstens zo hoog zijn als het maximale toerental dat op het elektrische gereedschap is aangegeven. Toebehoren dat sneller draait dan is toegestaan, kan onherstelhaar worden beschadigd.

Freesgereedschappen en overig toebehoren moeten nauwkeurig op de gereedschapopname (spantang) van het elektrische gereedschap passen. Inzetgereedschappen die Niet nauwkeurig op de gereedschapopname van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en+kunnen tot het verlies van de controle leiden.
Beweeg het elektrische gereedschap alleen ingeschakeldaar het werkstuk.Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
Houd uw handen uit de buurt van de freesomgeving en het freesgereedschap. Houd met uw andere hand de extra handgreep of het motorhuis vast. Als u de freesmachine met beide handen vasthoudt, kennen uw handen Niet door het freesgereedschap verwond worden.
Frees nooit over metalen voorwerpen, spijkers of schroeven. Het freesgereedschap kan beschadig worden en dit kan tot sterke trillingen leiden.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiele schade en kan een elektrische schok veroorzaken.
- Gebruik geen stompe of beschadigde frezen. Stompe of beschadigde frezen veroorzaken een verhoogde wrijving, können vastgeklemd worden en leiden tot onbalans.
Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoir dat u stevig staat. Het elektrische gereedschap wordt met twee handen verriliger geleid.
Wacht tot het elektrische gereedschap tot stilstand is gekommen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voerschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letseti tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het geereedschap open en LAST deze pagina opengevouwen verwijl u de gebruksaanwijzing leest.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun frezen van groeven, randen, profielen en langgaten in hout, kunststof en lichte bouwmateriaalen en voor het kopierfrezen. Bij een gereucedert toenental en met geschekte frezen kunnen ook non-ferrometalen worden bewerkt.

54 Netherlands

Afebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Handgreeprechts (geisoleer greedpvlak)
2 Blokkearknop voor aan/uit-schakelaar
3 Stelwiel vooraf instelbaar toerental
4 Blokeerhendel
5 Vleugelschroef voor geleidingsstangen parallelgeldeider (2x)*
6 Spananbescherming
7 Freesgereedschap
8 Opname voor geleidingsstangen van parallelgeleider
9 Glijplaat
10 Standenaanslag
11 Instelschroeven standenaanslag
12 Voetplaat
13 Beschermingsmanchet
14 Vleugelschroef voor instelling van de diepteaanslag
15 Diepteaanslag
16 Schuif met indexmarkering
17 Handgreep links (geisoleer greedpvlak)
18 Schaalverdeling freesdiepte-instelling
19 Schaalverdeling freesdiepte-fijninstelling
20 Draaiknop voor freesdiepte-instelling
21 Markering voor nulpuntcompensatie
22 Ontgrendelingshendel
23 Wartelmoer met spantang
24 Aan/uit-schakelaar

25 Steeksleutel sleutelwijdte 24 mm
26 Afzuiqslang (0 35 mm)
27 Afzuaansluiting
28 Kartelschroef voor afzuiigadapter (2x)
29 Parallelgeleider
30 Geleidingsstang voor parallgeldeider (2x)^
31 Vleugelschroef voor fjininstelling parallellegeider (2x)^
32 Vleugelschroef voor grofstelling paralligeleider (2x)^
33 Draaiknop voor fijninstelling parallelegeleider
34 Verstelbare aanslagrail voor parallelegeleider
35 Afzigadapter voor paralliggeleider
36 Freescirkel/geleidingsrailadapter
37 Greep voor freescirkel
38 Vleugelschroef voor grofstelling freescirkel (2x)^*
39 Vleugelschoef voor fijninstelling freescirkel (1x)^
40 Draaiknop voor fijninstelling freescirkel
41 Centreerschroef voor cirkelgeleider
42 Afstandsplaat (meegeleverd met set „Freescirkel"')
43 Geleidingsrail
44 SDS-kopieerhulsadapter
45 Bevestigingschoef voor kopieerhulsadapter (2x)
46 Ontgrendelingshendel voor kopierhulsadapter
47 Kopieerhuls
48 Cilinderschroef voor glijplaat
49 Platverzonken schroef voor glijplaat
50 Centreerpen

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-programma.

Technische gegevens

Bovenfrees GOF 900 CE
		Professional	GOF 1300 CE Professional
Zaaknummer 0 601 614 6.. 0 601 613 6..
Opgenomen vermogen	W	9	0
Onbelast toerental	\( min^{-1} \)	12000 - 24000	12000 - 24000
Vooraf instelbaar toerental		●	●
Constant-electronic		●	●
Aansluiting voor stofafzuiging		●	●
Gereedschapopname	mm	6 - 8	6 - 12,7
	inch	½	½ - ½
Freesholderslag	mm 50 58
Gewicht volgens EPTA-Procedure 01/2003	kg 3,5 4,8
Isolatieklasse		II / II / II
De gevevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kannen deze gevevens alwijken.Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kannen alwijken.

Nederlands|55

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:geluidsdrukniveau 89 dB(A);geluidsvermogeniveau 100dB(A).Onzekerheid K = 3dB

Draag een gezoorbescherming.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

a_h = 5,5m / s,K = 2,5m / s^2

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg aanvullende verilgheidsmaatregelen ter bescherming van de bediener谈起 het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeidsproces.

Conformiteitsverklaring

C

Wij verwklaren als alleen verantwoordelijke dat het onder

"Technische geveens" beschreiben product voldoet aan de volgende normen en normatieve documents: EN 60745 volgens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG en 2006/42/EG.

Technisch dossier (2006/42/EG) bij:

Robert Bosch GmbH, PT/ETM9

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Freesgereedschap inzetten (zie afbeelding A)

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Voor het inzetten en wisselen van freesgereedschappen worden het dragen van werkhand Schoenen geadviseerd.

Afhankelijk van het gebruksdoel zijn freesgereedschappen in de meest uitenlopendeuitvoeringen en kwaliteititen beschikbaar.

Freesgereedschappen van hogecapaciteit-snelstaal zich geschikt voor de bewerking van zachte materialen als zacht hout en kunststof.

Freesgereedschappen met hardmetalen snijkanten bijuitstek geschikt voor harde en abrasieve materialen zoalshardout en aluminium.

Originele freesgereedschappen uit het uitgebreide Boschtoebehorenprogramma zichin verkrijgbaar bij uwvakhandel.

Gebruik alleon onbeschadigde en schone frezen.

Draai de hendel voor het blokkeren van de uitgaande as 4 in de richting van de wijzers van de klok en houd de hendel in deze stand vast (1). Draai de uitgaande as indien nodig met de hand tot deze vergrendeld worden.

Draai de wartelmoer 23 met de steeksleutel 25 (sleutelwijdte 24mm ) los doortegen de richting van de wijzers van de klok in () te draaien.

Duw het freesgereedschap in de spantang. De freeschacht moet minstens 20mm in de spantang zich ge duwd.

Draai de wartelmoer 23 met de steeksleutel 25 (sleutelwijdte 24mm vast door in de richting van de wijzers van de klok te draaien. Laat de hendel voor het blokkeren van de uitgaande as 4 los.

Zet zonder gemonteerde kopierhuls geen freesgereedschappen met een diameter vaneer dan 50~mm in. Deze freesgereedschappen passen Niet door de voetplaat.

Draai de spontang met de wartelmoer in geen geval vast zolang er geen freesgereedschap gemonteerd is. De spontang kan anders beschadigd raken.

Afzuiig van stof en spanen (zie afbeelding B)

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zich. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toeveogingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbestoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een voor het materiaal geschikte stofafzuiig.
  Zorg voor een goede ventilatie van de werkplek.
• Er worden geadviseerd om eenademmasker met filter-klasse P2 te dragen.

56|Nederlandsls

Neem de in uw land geldende voorschriften voor de te bewerken materialen inRCT.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Afzigadapter monteren

De afzuiigadapter 27 kan met de slangaansluiting maar voren of的那一acheren gemonteerd worden. Als de kopierh-hulsadapter 44 is ingezet, moet u eventueel de kopierh-hulsadapter 180^ gedraaid monteren om de afzuiigadapter

27 de ontgrendelingschendel 46 niet te laten aanraken. Bij de montage met slangaansluiting voor moet eerst de spanenbeschemiring 6 worden verwijdert. Bevestig de afzugadapter 27 met de twee kartelschroeven 28 op de voetplaat 12.

Stofafzuging aansluiten

Steek een afzuigslang (Ø 35 mm) 26 (toebehoren) op de gemonteerde afzigadapter. Verbind de afzuigslang 26 met een stofzuiger (toebehoren).

Het elektrische gereedshcap kanrechtstreeks worden aangesloten op het stopcontact van een Bosch-allroundzuger met afstandsbediening. Deze worden bij het inschakenen van het elektrische gereedschap automatisch gestart.

De stofzuiger moet geschikt zich voor het te bewerken materiaal.

Gebruik bij het afzuien van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Spanenbescherming monteren (zie afbeelding C)

Zet de spanenbescherming 6 van voren zo in de geleiding dat verzests vastklikt. Als u de spanenbescherming wilt verwijderen, pakt u deze aan de zijkant vast en trekt u deze waar voren toe los.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning vande stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen+kunnen ook met 220V worden gebruikt.

Toerental vooraf instellen

Met het stelwiel voor het vooraf instellen van het toerental 3 kunt u het benodigde toerental vooraf instellen, ook terwijl de machine loopt.

1-2laag toerental

3-4 gemiddeld torental

5-6hoogtoerental

De in de tabel vermdelde waarden zijn richtwaarden. Het verieste toerental is afhankelijk van het materiaal en de werkkomstandigheden en kan proefsgewijs worden vastgesteld.

Material Freesdiameter	(mm)	Positie stelwiel 3
Hardout (beuken)	4-10	5-6
	12-20	3-4
	22-40	1-2
Zachthout (grenen)	4-10	5-6
	12-20	3-6
	22-40	1-3
Spannplaat	4-10	3-6
	12-20	2-4
	22-40	1-3
Kunststoffen	4-15	2-3
	16-40	1-2
Aluminium 4-15		1-2
	16-40	1

Laat na langdurige werkzaamheden met een laag torental het elektrische gereedschap afkoelen door het ca. 3 minutes met maximumtoerental onbelast te latenten lopen.

In- en uitschakelen

Stel voor het in- of uitschakelen de freesdiepte in. Zie het ge- dedeite, Freesdiepte instellen".

Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 24 en houdt u deze ingedrukt.

Als u de ingedrukte aan/uit-schakelaar 24 wilt vastzetten, druk u op de vastzetknop 2.

Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 24 los, of als deleze met de blokkerknoop 2 vergrendeld is, drukt u de aan/uit-schakelaar 24 kort in en laat u deze vervolgens lo.

Constant-electronic

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmatige arbeidscapaciteit.

Zacht aanlopen

Het elektronisch zich aanlopen begrenst het draaimoment bij het inschakenen en verlangt de levendsduur van de motor.

Freesdiepte instellen (zie afbeelding D)

De freesdiepte mag alleen worden ingesteld wanner het elektrische gereedschap uitgeschakeld is.

Ga als volgt te werk om de freesdiepte grof in te stellen:
- Plaat het elektrische gereedschap met het gemonteerde freesgereedschap op het te bewerken werkstuk.
Stel de fjinstelweg in met de draaiknop 20 in het midden. Draai waaroor aan de draaiknop 20 tot de markeringen 21 op een lijn liggen, zoals in de afbeeling getoond. Draai verwolgens de schaalverdeling 19 op .0°

-Stel de standenaanslag 10 op de laagste stand; de standenaanslag klikt merkbaar vast.

Draai de vleugelschoef op de diepteaanslag 14 zodanig dat de diepteaanslag 15 vrij kan bewegen.
Duw de ontgrendelingshendel 22 omaaag en geleid de bovenfrees langzaam omaag tot de frees 7 het werkstukoppervlak raakt. Laat de ontgrendelingshendel 22 weer los om.Deze invalidiepte vast fezten.
— Duw de diepteaanslag 15 omlaag tot dele de standenaanslag 10 raakt. Zet die schuif met de indexmarkering 16 op stand, " van de freesdispeptschaalverdeling 18.
-Stel de diepteaanslag 15 op de gewenste freesdiepte en draai de vleugelschoef op de diepteaanslag 14 vast. Let erop dat u de schui met de indexmarkering 16 Nieteerverstelt.
Druk op de ontgrendelingshendel 22 en geleid de bovenfreesaar de bovenste stand.

Bij grotere freesdiepten dient u een aantal bewerkingsstappen met telkens een geringe spaanafname uit te voeren. Met behulp van de standenaanslag 10 kunt u de freesbewerking in verschilnde fasen verdelen. Stel waarvo der gewenste freesdiepte met de laagste stand van de standenaanslag in en kies voor de eerste bewerkingsstappen eerst de hoogste standen. De afstand van de standen kan door het verdraalen van de instelschroeven 11 veranderd worden.

Na eenmaal proeffrezen kutu door aan de draaiknop 20 te draaien de freesdiepte nauwkeurig op de gewenste maat instellen.Draai gegen de wijzers van de klok in om de freesdiepte te vergroten.Draai met de wijzers van de klok mee om de freesdiepte te verkleinen.Dschaalverdeling 19 dient daarbij ter orientatie.Een slag kom overeen met een verstelweg van 2,0mm. Een maatsreeepje op de bovenrand van deschaalverdeling 19komt overeen met een verandering van de verstelweg met 0,1 mm.De maximale verstelweg bedraagt ± 8mm.

Voorbeeld: De gewenste freesdiepte moet 10,0 mm zijn. Het proeffrezen leverde een freesdiepte van 9,6 mm op.

-Til de bovenfrees op leg bijvoorbeeld een stuk resthout onder de glijplaat 9, zodat de frees 7 bij het omlaag bewegen het werkstuk nicht raakt. Duw de ontgrendelingsheld 22 omlaag en geleid de bovenfrees langzaam omlaag tot dieipteanslag 15 de standenaanslag 10 raakt.
Draai de schaalverdeling 19 op ^ en draai de vleugelschroef 14 los.
Draai de draaakop 20 0,4 mm/4 maatsreepjes (verschil tussen gewenste en werkelijkige waarde) in de richting van de wijzers van de klok en dreai de vleugelschoef 14 vast.
- Controller de gekozen freesdiepte door nogmails proofrezen.

Verander na het instellen van de freesdiepte de positie van de schuif 16 op de diepteaanslag 15 Nieteer, zdat u altijd de freesdiepte van het moment op de schaalverdling 18 kunf aflezen.

Tips voor de werkzaamheden

Beschem frezen gegen schokken en stoten.
Freesrichting en freesbewerking (zie afbeelding E)
De freesbewerking moet altijd gegen de draairichting van het freesgereedschap 7 in plaatsvinden (tegenlopend). Bij het freeze met de draairichting mee (gelij

klopend frezen) kan het elektrische gereedschap uit uw hand worden getrokken.

• Stel de gewenste freesdiepte in. Zie het gedeelte „Freesdiepte instellen".
  Zet het elektrische gereedschap met gemonteerd freesegeredschaps op het te bewerken werkstuk en schakel het elektrische gereedschap in.
  Duw de ontgrendelingshendel 22 omaaag en geleid de bovenfrees langzaam omaaag tot de ingestelde freesdiepte bereikt is. Laat de ontgrendelingshendel 22 waar los om deze invalidiepte vaste zetten.
  -Voer de freesbewerking met een gelijkmatige voorwaartse beweginguit.
• Geleid na beeindiging van de freesbewerking de bovenfrees in de bovenste stand terug.
• Schakel het elektrische gereedschapuit.

Frezen met hulpgeleider (zie afbeelding F)

Voor het bewerken van grote werkstukken of bij het frezen van groeven kunt u een plank of een plint als hulpgeleider op het werkstuk bevestigen en de bovenfrees langs de hulpgeleider bewegen. Geleid de bovenfrees aan de afgevlakte zijde van de glijplaat langs de hulpgeleider.

Kanten- en vormfrezen

Bij het kanten- en vormfrezen zonder parallegeleider moet het freesgereedschap zichoorzien van een pen of lager.

• Geleid het ingeschakelde elektrische gereedschap van opzij hier het werkstuk tot de pen of het lager van het freesgeredelschap tegende te bewerken rand van het werkstuk ligt.
• Geleid het elektrische gereedschap met beiden handen langs de rand van het werkstuk. Let er�ij op dit het gereedschap onder de juiste hoek op het werkstuk ligt. Te sterke druk kan de rand van het werkstuk beschadigen.

Frezen met parallelgeldeider (zie afbeelding G)

Duw de parallellegeider 29 met de geleidingsstangen 30 in de voetplaat 12 en draai deze met de vleugelschroeven 5 overeenkomstig de vereiste maat vast. Met de vleugelschroeven 31 en 32 kunt u de parallellegeider bovendien in de lenghte instellen.

Met de draaiknop 33 kunt u na het losdraaien van beide vleugelschroeven 31 de lengte fjin instellen. Een slag komt waar bij overeen met een verstelweg van 2,0 mm. Een van de maatsreepjes op de draaiknop 33 komt overeen met een verandering van de verstelweg van 0,1 mm.

Met de aanslagrail 34 kunt u het efectieve aanlegvlak van de parallelgeldeider veranderen.

Gebeid het ingeschakelde elektrische gereedschap met gegelijkmatige voorwaartse beweging en zijwaartse druk op de parallegeleider langs de rand van het werkstuk.

Bij het freeze met de paralliggeleider 29 moet de afzuiig van stof en spanen plaatsvinden via de speciale afzuiigadapter 35. De afzuiigadapter 27 kan gemonteerd bijven.

Frezen met freescirkel (zie afbeelding H)

Vooronde freeswerkzaamheden kunt u de freescirkel/geleiderrailadapter 36 gebruiken. Monteer de freescirkel zoals op de afbeelding getoond.

58|Nederlands

Draai de centreerschroef 41 in de schroefdraad van de frees-cirkel. Plaats de schroefpunt in het middelpunt van de te freeze cirkelboog en let eraar bij op dat de schroefpunt in het materiaialoppervlak grijt.

Stel de gewenste radius grof in door de freescirkel te verschuiven en draai de vleugelschroeven 38 en 39 vast.

Met de draaiknop 40 kunt u na het losdraaien van de vleugelschroef 39 de lenghte fjin instellen. Een slag komt waar bij overeen met een verstelweg van 2,0 mm. Een van de maatstreepjes op de draaiknop 40 komt overeen met een verandering van de verstelweg van 0,1 mm.

Geleid het ingeschakelde elektrische gereedschap met de rechter handgreep 1 en de creep voor de freescirkel 37 over het werkstuk.

Frezen met geleidingsrail (zie afbeelding I)

Met behulp van de geleidingsrail 43 kunt u in een rechte lijn frezen.

Om het hoogteverschil te compenseren, dient u de afstands- plateau 42 te monteren.

Monteer de freescirkel/geleidingsrailadapter 36 zoals in de afbeeding getoond.

Bevestig de geleidingsrail 43 op het werkstuk met geschiktte spanvoortzieningen, bijvoorbeeld lijkmlemmen. Plaats het elektrische gereedsch met de gemonteerde geleidingsrai-ladapter 36 op de geleidingsrail.

Frezen met kopieerhuls (zie afbeeldingen K-N)

Met de kopieerhuls 47 kunt u omtrekken van modellen of sjablonen op werkstukken overbrengen.

Als u de kopieerhuls 47 wilt gebruiken, dient u erst de kopieerhulsadapter 44 in de glijplaat 9 teplaatsen.

Plaats de kopieerhulsadapter 44 van boven op de glijplaat 9 en draai deze vast met de twee bevestigingschroeven 45. Let erop dat de ontgrendelingshendel voor de kopieerhulsadapter 46 vrij kan bewegen.

Kies afhankelijk van de dikte van de sjabloon of het model een geschiktke kopierhuls. Vanwege de uitstekende hoogte van de kopierhuls moet de sjabloon een minimumdikte van 8mm bezitten.

Bedien de ontgrendelingshendel 46 en zet de kopieerhuls 47 van onderen in de kopieerhulsadapter 44. De codeernokken要去en waar bij merkbaar in de uitsparingen van de kopieerhuls vastklikken.

Kies een freesgereedschap met een diameter die kleiner is dan de diameter van de kopieerhuls.

Om de afstand van freesmidden en kopieerhuls overal geg te lately zich, kunden kopieerhuls en glijplaat indien nodig ten opzichte van elkaar gecentreerd worden.

Duw de ontgrendelingshendel 22 omlaag en geleid de bovenfrees tot aan de aanslag in de richting van de voetplaat 12. Laat de ontgrendelingshendel 22 wee los om deze invalidiepte vast te zetten.
Draai de platverzonken schroeven 49uit. Draai de cilinderschroeven 48 in de waaroor voorziene boorgaten, zodat de gijplaat 9 vrij kan bewegen.

Zet de centreerpen 50 zoals in de afbeelding getoond in de gereedschapopname. Draai de wartelmoer met de hand vast zodat de centreerpen nog vrij kan worden bewogen.
Stel de centreerpen 50 en de kopieerhuls 47 doorlicht versuschuiven van de gijplaat 9 op elkaar af.
Draai de cilinderschroeven 48 vast.
- Verwijder de centreerpen 50 uit de gereedschapopname.
Druk op de ontgrendelingshendel 22 en geid de bovenfreesaar de bovenste stand.

Voor het frezen met de kopierhuls 47 gaat u als volgt te werk:

• Geleid het ingeschakelde elektrische gereedschap met de kopieerhuls tot gegen de sjabloon.
  Duw de ontgrendelingshendel 22 omlaag en geleid de bovenfrees langzaam omlaag tot de ingestelde freesdiepte bereikt is. Laat de ontgrendelingshendel 22 waar los om deze invalidietepte vast te zetten.
• Geleid het elektrische gereedschap met uitstekende kopi- eerhuls en met zijwaartse druk langs de sjabloon.

Onderhoud en service

Onderhoud en reiniging

Trek aktijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopen- ningen altijd schoon om goed en veilig te werken.
- Gebruik onder extreme gebruiksomstandigheden in den möglichk altijd een afzugininstallatie. Blaes de ventilatieopeningen regelmatig schoon en sluit het gereedschap aan via een aardlekschakelaar. Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschap verechtkommen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Als de aansluitkabel要去 worden verrangen,要去 denze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligeheidsrisico's te voorkomen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken,Client de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderden altiijd het utien cijfers bestaande zaaknummer volgens hetypeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderden. Explosietekingen en informatie over verwangingsonderden vindt u ook op:

www.bosch-pt.com

De medewerkers van once klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Dansk 59

Nederland

Tel.:[phone]

Fax:[phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtig in 2002/96/EG betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoordde wijze worden hergebruikt.

Wijzigingen voorbehonden.

Dansk

Purtati aparat de protectie auditiva!

Valorile totale ale vibratilior ah (suma vectoriala a trei direcii) si incertitudina K au fost determinate conform EN 60745: ah = 5,5m / s,K = 2,5m / s^2
