GOF 1300 CE Professional - Frezavimo staklės BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Panardinama frezavimo mašina
Prekės ženklas	Bosch
Modelis	GOF 1300 CE Professional
Nominali galia	1300 W
Tuščiosios eigos greitis	12000 - 24000 aps/min
Greičio išankstinis nustatymas	Taip (rankenėlė su 6 padėtimis)
Constant-Electronic	Taip (greičio palaikymas esant apkrovai)
Įrankio laikiklis (užveržimo įvorė)	6 - 12,7 mm
Panardinimo eiga	58 mm
Svoris (pagal EPTA)	4,8 kg
Apsaugos klasė	II (dviguba izoliacija)
Nominali įtampa	230 V
Siurbimo jungtis	Taip (Ø 35 mm)
Lėtasis paleidimas	Taip
Veleno blokavimas	Taip (frejos keitimui)
Lygiagreti atrama	Įtraukta, smulkiai reguliuojama
Frezavimo kompasas	Pasirenkamas priedas apskritimams
Kopijavimo žiedas	Priedas šablonų kopijavimui
Pridedami priedai	Drožlių deflektorius, gylio atrama, siurbimo adapteris, veržliaraktis 24 mm
Priežiūra	Reguliarus vėdinimo angų valymas, rekomenduojamas išorinis siurbimas
Remonto galimybė	Bosch techninė priežiūra, atsarginės dalys prieinamos
Naudojimo sritys	Mediena, plastikai, lengvos statybinės medžiagos, spalvotieji metalai (su sumažintu greičiu)

Dažnai užduodami klausimai - GOF 1300 CE Professional BOSCH

Kaip sureguliuoti frezavimo gylį?

Padėkite frezavimo mašiną ant ruošinio, atlaisvinkite gylio atramą, nuleiskite įrankį iki norimos žymos, tada priveržkite sparnuotąjį varžtą. Naudokite lygio atramą keliems praėjimams. Tikslus reguliavimas galimas per tikslaus reguliavimo rankenėlę (vienas apsisukimas = 2 mm, viena padala = 0,1 mm).

Kokį sukimosi greitį pasirinkti?

Naudokite išankstinio nustatymo rankenėlę. Kietai medienai ir mažiems skersmenims (4-10 mm): 5-6 padėtis. Minkštai medienai: 5-6. Medienos drožlių plokštei: 3-6. Plastikams: 2-3. Aliuminiui: 1-2. Pritaikykite pagal bandymą.

Kaip pakeisti frezą?

Atjunkite įrankį. Nulenkite drožlių deflektorių, užblokuokite veleną svirtimi, atsukite jungiamąją veržlę veržliarakčiu, įdėkite frezą (kotas ne mažiau 20 mm), priveržkite veržlę, tada atleiskite blokavimą.

Kaip naudoti lygiagrečią atramą?

Įstatykite atramos strypus į pagrindo plokštę, priveržkite sparnuotaisiais varžtais. Nustatykite atstumą iki krašto stambaus ir smulkaus reguliavimo varžtais. Veskite įrankį išilgai krašto, spausdami atramą šonu.

Kaip prijungti drožlių siurbimą?

Sumontuokite siurbimo adapterį ant pagrindo plokštės (priekyje arba gale) su sparnuotaisiais varžtais. Prijunkite Ø 35 mm siurbimo žarną ir tinkamą dulkių siurblį. Automatiniam siurbimui naudokite Bosch dulkių siurblį su nuotolinio valdymo funkcija.

Kaip atlikti apskritiminį frezavimą?

Sumontuokite frezavimo kompasą / kreipiamųjų strypų adapterį. Įsukite centravimo varžtą į kompasą, pastatykite smaigalį apskritimo centre. Nustatykite spindulį stambaus ir smulkaus reguliavimo varžtais. Veskite įrankį aplink centrą.

Kaip naudoti kopijavimo žiedą?

Sumontuokite kopijavimo žiedo adapterį ant pagrindo plokštės. Įstatykite kopijavimo žiedą iš apačios. Sulygiuokite pagrindo plokštę ir žiedą naudodami centravimo įtvarą. Veskite žiedą išilgai šablono, kad nukopijuotumėte kontūrą.

Ką daryti, jei freza užstringa ruošinyje?

Nedelsiant išjunkite įrankį ir atjunkite jį. Nebandykite jėga ištraukti. Atsargiai išlaisvinkite frezą, jei reikia, naudodami tinkamą įrankį. Patikrinkite, ar freza yra gerai pagaląsta ir ar greitis tinkamas.

Kaip prižiūrėti frezavimo mašiną?

Laikykite įrankį ir vėdinimo angas švarias. Prapūskite vėdinimo plyšius suslėgtu oru. Dulkėtomis sąlygomis naudokite išorinį siurbimą. Nevalykite tirpikliais. Jei reikia, leiskite patikrinti profesionalui.

Kur rasti atsargines dalis ir techninę priežiūrą?

Susisiekite su Bosch klientų aptarnavimo tarnyba telefonu 0811 360 122 (Prancūzija) arba el. paštu [e-mail]. Dėl dalių pateikite 10 skaitmenų įrankio gaminio numerį. Išardytos schemos prieinamos Bosch svetainėje.

NAUDOJIMO INSTRUKCIJA GOF 1300 CE Professional BOSCH

Atitikties deklaracija

C

Mes su visa atsakomybe pareiškiame, kad šiame skyriuje „Techniniai parametrai“ aprašytas gaminys atitinka šiuos standartus arba norminius dokumentus: EN 60745, taip pat direktyvas 2011/65/ES, 2004/108/EB ir 2006/42/EB.

Techninė byla (2006/42/EB) iš: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdinge

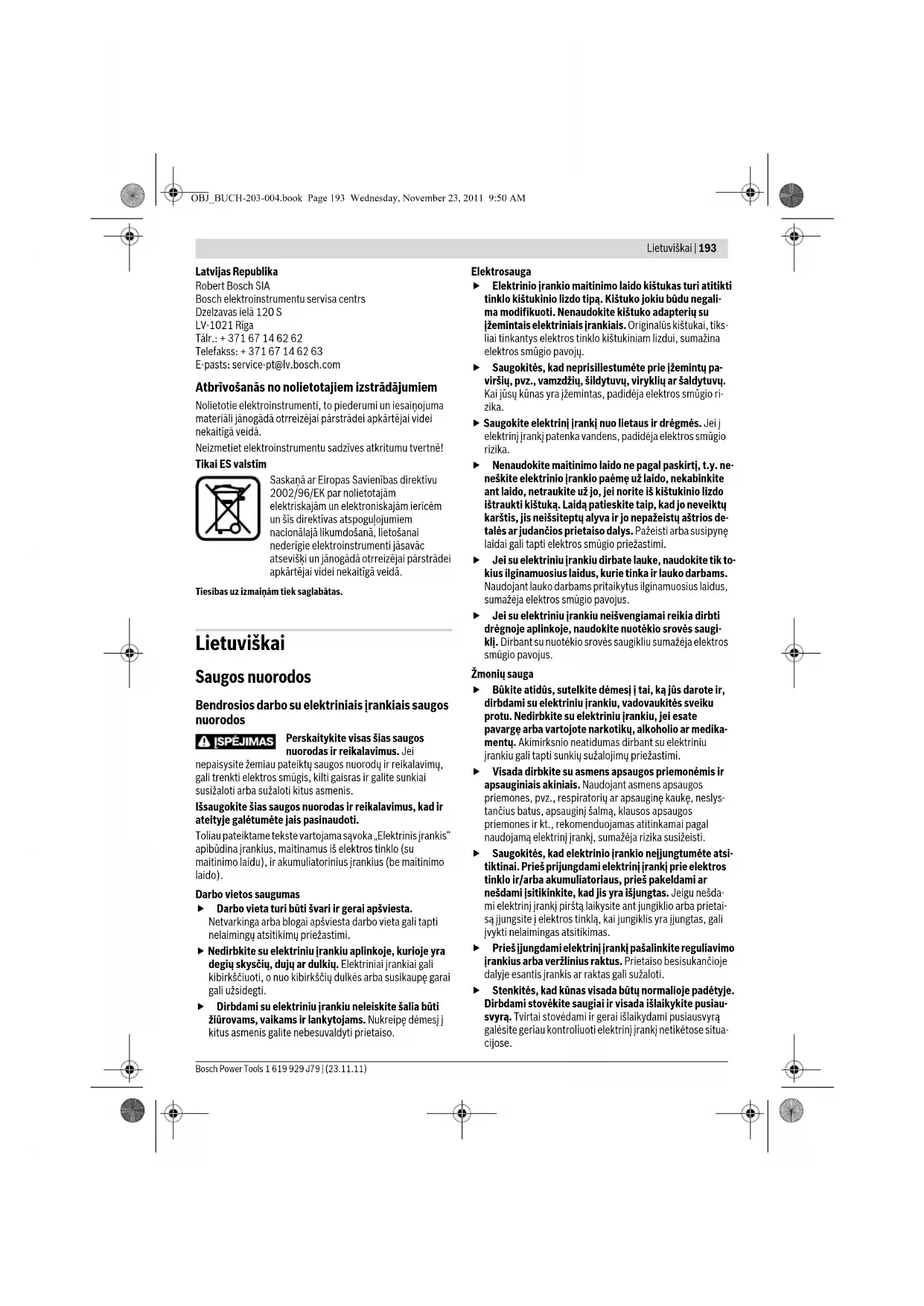

Bendrosios saugos nuorodos dirbant su elektriniais įrankiais

ĮSPĖJIMAS

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei

nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektros sauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t.y. neneškite elektrinio įrankio paėmę už laido, nenakinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis nesusiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio relės saugiklį. Dirbant su nuotėkio relės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojama atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. ▸ Saugokitės, kad elektrinio įrankio neįjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/ar akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. Prieš jungdami elektrinį įrankį pašalinkite reguliavimo rankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.

▸ Devėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. ▸ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

Neperkraukite prietaiso. Naudokite darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudodami prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrimi pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Aptarnavimas

Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai, naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su frezavimo mašinomis

Elektrinį įrankį laikykite tik už izoliuotų rankenų, nes frezavimo įrankis gali paliesti savo maitinimo laidą. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis. Spaustuvais ar kitokiu įrenginiu įtvirtinkite ir užfiksuokite ruošinį ant stabilaus pagrindo. Laikomas

ranka arba prispautas prie kūno ruošinys nebus užfiksuotas, todėl galite nesuvaldyti įrankio.

Darbo įrankio leistinas sūkių skaičius turi būti ne mažesnis už aukščiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali būti visiškai sugadinamas. Frezavimo įrankis arba kiti priedai turi tiksliai tikti į Jūsų elektrinio prietaiso rankių įtvarą (suspaudžiamąją įvorę). Darbo įrankiai, kurie tiksliai netinka į elektrinio prietaiso rankių įtvarą, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi. Elektrinį prietaisą visuomet pirmiausia įjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis įstringa ruošinyje, atsiranda atatrankos pavojus. Nekiškite rankų į frezavimo zoną ir prie frezavimo įrankio. Antrąja ranka laikykite papildomą rankeną arba variklio korpusą. Jei freza laikoma abiem rankomis, tai frezavimo įrankis jūsų nesužalos. Niekada nepjaukite metalinių daiktų, vinių ar varžtų. Frezavimo įrankis gali būti pažeidžiamas ir gali pradėti stipriau vibruoti. Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti pagalbą vietinių komunalinių paslaugų teikėjų. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daugybę nuostolių. Nenaudokite nestrių ar pažeistų frezavimo įrankių. Nestrūs ar pažeisti frezavimo įrankiai didina trintį, gali užstrigti ir sukelia disbalansą. Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir patikimai stovėti. Elektrinis įrankis yra saugiau valdomas, kai laikomas dviem rankomis. Prieš padėdami elektrinį įrankį, būtinai jį išjunkite ir palaukite, kol besisukančios dalys visiškai sustos. Darbo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

Prietaisas skirtas medžio, plastikinių ir lengvų statybinių medžiagų briaunoms, grioveliams, profiliams bei išilginėms skylėms frezuoti, o taip pat kopijuoti pagal šabloną, patikimai įtvirtinus ruošinį.

Sumažinus sūkių skaičių ir naudojant atitinkamas frezas, galima frezuoti ir spalvotuosius metalus.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveiksluose.

1 Dešinioji rankena (izoliuotas rankenos paviršius) 2 Įjungimo-išjungimo jungiklio fiksatorius 3 Išankstinio sūkių nustatymo reguliatoriaus ratukas 4 Suklio fiksatoriaus svirtelė 5 Lygiagrečiosios atramos kreipiamųjų strypelių sparnuotasis varžtas (2x)*

6 Apsauga nuo drožlių 7 Frezavimo įrankis 8 Lygiagrečiosios atramos kreipiamųjų strypelių laikiklis 9 Atraminė plokštė 10 Pakopinė atrama 11 Pakopinės atramos reguliavimo varžtas 12 Pagrindo plokštė 13 Apsauginis apvalkalas 14 Gylio ribotuvo nustatymo sparnuotas varžtas 15 Gylio ribotuvas 16 Sklendė su indeksine žyme 17 Kairioji rankena (izoliuotas rankenos paviršius) 18 Frezavimo gylio nustatymo skalė 19 Tikslaus frezavimo gylio nustatymo skalė 20 Tikslaus frezavimo gylio nustatymo ratukas 21 Nulinės padėties nustatymo žymė 22 Atblokavimo svirtelė 23 Gaubiamoji veržlė su suspaudžiamąja įvore 24 Įjungimo-išjungimo jungiklis 25 Veržliaraktis, raktoplotis 24 mm 26 Nusiurbimo žarna (0 35 mm)

27 Nusiurbimo adapteris 28 Rantytas varžtas nusiurbimo adapteriui (2x) 29 Lygiagrečioji atrama 30 Lygiagrečiosios atramos kreipiamieji strypeliai (2x) 31 Lygiagrečiosios atramos tikslaus nustatymo sparnuotasis varžtas (2x) 32 Lygiagrečiosios atramos apytikslio nustatymo sparnuotasis varžtas (2x) 33 Lygiagrečiosios atramos tikslaus nustatymo ratukas 34 Reguliuojamas atraminis bėgelis lygiagrečiajai atramai 35 Nusiurbimo adapteris lygiagrečiajai atramai 36 Frezavimo skriestuvas su kreipiamojo bėgelio adapteriu 37 Frezavimo skriestuvo rankena 38 Frezavimo skriestuvo apytikslio nustatymo sparnuotasis varžtas (2x) 39 Frezavimo skriestuvo tikslaus nustatymo sparnuotasis varžtas (1x) 40 Frezavimo skriestuvo tikslaus nustatymo ratukas 41 Centruojamasis varžtas skriestuvo atramai 42 Distancinė plokštė (priklauso frezavimo skriestuvo rinkiniui) 43 Kreipiamoji juosta* 44 SDS kopijavimo įvorės adapteris 45 Kopijavimo įvorės adapterio tvirtinamasis varžtas (2x) 46 Kopijavimo įvorės adapterio atblokavimo svirtelė 47 Kopijavimo įvorė 48 Atraminės plokštės varžtas cilindrine galvute 49 Atraminės plokštės varžtas įleidžiama galvute 50 Centruojamasis kaištis

• Pavaizduoti ar aprašyti priedai į standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Vertikalaus frezavimo mašina GOF 900 CE
	Professional		GOF 1300 CE Professional
Gaminio numeris 0 601 614 6.. 0 601 613 6..
Nominali naudiojamoji galia	W	9	0
Tusčiosios eigos sūkiu skaičius	min-1	12000 - 24000	12000 - 24000
Sūkiu skaičius išankstinis nustatymas		●	●
Elektroninis sūkiu stabilizatorius		●	●
Jungtis dulkiu nusiurbimo jrenginiui		●	●
Jrankiu jtvaras	mm	6 - 8	6 - 12,7
	coliai	¼	¼ - ½
Frezavimo galvutës eiga	mm 50 58
Svoris pagal „EPTA-Procedure 01/2003"	kg 3,5 4,8
Apsaugos klase		II /II	II
Duomenys galija tik tada, kai nominaloji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudiojamas specialus, tam tikrai šalaii gaminamas modelis, sie duomenys gali skirtis.
Atkreipite démesj j jusu elektrino jrankio gaminio numeri, nas kai kurij elektrinij jrankiu modeli pavadinimai gali skirtis.

196 | Lietuviškai

Informacija apie triukšmą ir vibraciją

Triukšmo matavimų vertės nustatytos pagal EN 60745.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 89 dB(A); garso galios lygis 100 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a_h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60745:

a_h = 5,5 m/s², K = 2,5 m/s²

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokia paskirtimi, su kitokiais darbo įrankiais arba jeigu nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktus standartus ir norminius dokumentus: EN 60745 pagal Direktyvų 2011/65/ES, 2004/108/EB, 2006/42/EB reikalavimus.

Techninė byla (2006/42/EB) laikoma:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Įvairios konstrukcijos ir kokybės frezavimo įrankius galima pasirinkti pagal pritaikymo sritį.

Frezavimo įrankiai, pagaminti iš aukštos kokybės

greitapjovio plieno, tinka minkštoms medžiagoms, pvz., minkštai medienai ar plastikui, apdirbti.

Kietlydinio frezos ypač tinka apdirbant kietas ir abrazyvines medžiagas, pvz., kietmedį ar aliuminį.

Originalius frezavimo įrankius iš plačios Bosch papildomos įrangos programos galite įsigyti specializuotoje Bosch parduotuvėje.

Naudokite tik nepriekaištingos būklės ir švarius frezavimo įrankius.

Apsaugą nuo drožlių 6 nulenkite žemyn. Suklio fiksatoriaus svirtelę 4 sukite pagal laikrodžio rodyklę į laikiklį šioje padėtyje (jie). Variklį, jei reikia, sukite ranka, kol jis užsifiksuos. Atlaisvinkite gaubiamąją veržlę 23: veržliarakčiu 25 (raktų plotis 24 mm) sukite prieš laikrodžio rodyklę (●). Įstatykite frezavimo įrankį į suspaudžiamąją įvorę. Frezavimo įrankio kotas į suspaudžiamąją įvorę turi būti įstumtas ne mažiau kaip 20 mm. Užveržkite gaubiamąją veržlę 23: veržliarakčiu 25 (raktų plotis 24 mm) sukite pagal laikrodžio rodyklę. Suklio fiksatoriaus svirtelę 4 atleiskite. Apsaugą nuo drožlių 6 pakelkite aukštyn. Jei nėra įmontuota kopijavimo įvorė, neįstatykite frezavimo įrankio, kurio skersmuo didesnis kaip 50 mm. Šie frezavimo įrankiai netelpa pro pagrindo plokštę. Jokiu būdu neužveržkite suspaudžiamosios įvorės su gaubiamąja veržle, jei nėra įstatytas frezavimo įrankis. Priešingu atveju galite pažeisti suspaudžiamąją įvorę.

Dulkių, pjuvenų ir drožlių nusiurbimas (žr. pav. B)

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, ypač kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatais, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkamą dulkių nusiurbimo įrangą.
• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms

medžiagoms taikomų taisyklių.

Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Nusiurbimo adapterio montavimas

Nusiurbimo adapterį 27 su žarnos jungtimi galima tvirtinti priekinėje arba užpakalinėje dalyje. Kai kopijavimo įvorės adapteris 44 yra įdėtas, montuokite jį pasukę 180° kampu, kad nusiurbimo adapteris 27 neliestų atblokavimo svirtelės.

1. Montuojant su žarnos jungtimi priekyje, prieš tai reikia

Lietuviškai 197

nuimti apsaugą nuo drožlių. Pritvirtinkite nusiurbimo adapterį 27 dviem varžtais su plokščia galvute 28 prie pagrindo plokštės 12.

Dulkių siurblio prijungimas

Įstatykite nusiurbimo žarną (Ø 35 mm) 26 (papildoma įranga) ant pritvirtinto nusiurbimo adapterio. Sujunkite nusiurbimo žarną 26 su dulkių siurbliu (papildoma įranga). Elektrinį prietaisą galima tiesiogiai įjungti į kištukinį lizdą, esant Bosch universaliame siurblyje su nuotolinio įjungimo įrenginiu. Įjungus elektrinį įrankį, siurblys įsijungs automatiškai.

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Apsaugos nuo drožlių montavimas (žr. pav. C)

Įstatykite apsaugą nuo drožlių 6 laikiklius priekyje taip, kad ji užsifiksuotų. Norėdami apsaugą nuo drožlių išimti, laikykite ją šonuose ir traukite į priekį.

Naudojimas

Paruošimas naudoti

Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo įtampa turi atitikti elektrinio įrankio firmos lentelėje nurodytą įtampą. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinklą.

Sukių skaičiaus parinkimas

Sukimų skaičiaus nustatymo reguliatoriaus ratuku 3 reikiamą sukimų skaičių galite nustatyti prietaisui veikiant.

1–2 mažas sukimų skaičius, 3–4 vidutinis sukimų skaičius, 5–6 didelis sukimų skaičius

Lentelėje pateiktos vertės yra orientacinės. Reikiamas sukimų skaičius priklauso nuo ruošinio medžiagos ir darbo sąlygų; jį nustatyti galima praktiniais bandymais.

Medziaga Frezavimo	Regulatio-irankio skersmuo(rius padétis)
	(mm)	3
Kietmedis (bukas)	4 - 10	5 - 6
	12 - 20	3 - 4
	22 - 40	1 - 2
Minkstasis medis (pušis)	4 - 10	5 - 6
	12 - 20	3 - 6
	22 - 40	1 - 3
Drožliu plokstës	4 - 10	3 - 6
	12 - 20	2 - 4
	22 - 40	1 - 3
Plastikai	4 - 15	2 - 3
	16 - 40	1 - 2
Aluminis 4 - 15		1 - 2
	16 - 40	1

Įjungtą ilgesnį laiką mažais sūkiais veikusį elektrinį įrankį reikia aušinti apie 3 min., leidžiant jam veikti maksimaliais sūkiais tuščiąja eiga.

Įjungimas ir išjungimas

Prieš įjungdami ar išjungdami nustatykite frezavimo gylį, žr. skyrių „Frezavimo gylio nustatymas“.

Norėdami įjungti elektrinį įrankį, nuspauskite įjungimo-išjungimo jungiklį 24 ir laikykite jį nuspaustą.

Nordami užfiksuoti nuspaustą įjungimo-išjungimo jungiklį 24, paspauskite fiksatoriaus mygtuką 2.

Norėdami išjungti prietaisą, atleiskite įjungimo-išjungimo jungiklį 24, o jei jis yra užfiksuotas fiksatoriumi 2, trumpam nuspauskite ir atleiskite įjungimo-išjungimo jungiklį 24.

Elektroninis sūkių stabilizatorius

Elektroninis sūkių skaičiaus stabilizatorius palaiko beveik pastovų nustatytą sūkių skaičių tiek veikiant prietaisui tuščiąja eiga, tiek su apkrova, ir užtikrina tolygų darbo našumą.

Švelnaus paleidimo įtaisas

Elektroninis švelnaus paleidimo įtaisas riboja sukimo momentą įjungimo metu ir pailgina variklio eksploatavimo laiką.

Frezavimo gylio nustatymas (žr. pav. D)

• Frezavimo gylį galima nustatyti tik tada, kai elektrinis prietaisas išjungtas.

Norėdami apytiksliai nustatyti frezavimo gylį, atlikite šiuos veiksmus:

Elektrinį prietaisą su įstatytu frezavimo įrankiu pastatykite ant apdorojamojo ruošinio. Tikslaus nustatymo ratuką 20 nustatykite į vidurį. Tuo tikslu sukite ratuką 20, kol sutaps žymės 21, kaip pavaizduota paveikslėlyje. Po to nustatykite skalę 19 ties „0“.

Pakopinę atramą 10 nustatykite ant žemiausios pakopos; pajusite, kaip atrama užsifiksuoja šioje padėtyje. Atlaisvinkite gylio ribotuvo sparnuotąjį varžtą 14 tiek, kad gylio ribotuvas 15 laisvai judėtų. Paspauskite atblokavimo svirtelę 22 žemyn ir lėtai stumkite vertikalaus frezavimo mašiną žemyn, kol frezavimo įrankis 7 palies ruošinio paviršių. Atleiskite atblokavimo svirtelę 22, kad prietaisas šioje padėtyje užsifiksuotų. Spauskite gylio ribotuvą 15 žemyn, kol jis atsirems į pakopinę atramą 10. Sklendę su indeksine žyme 16 pastumkite į frezavimo gylio nustatymo skalės 18 padėtį „0“. Nustatykite gylio ribotuvą 15 ties norimu frezavimo gyliu ir priveržkite gylio ribotuvo sparnuotąjį varžtą 14. Saugokite, kad nebepastumtumėte sklendės su indeksine žyme 16.

Spauskite atblokavimo svirtelę 22 ir kelkite vertikalaus frezavimo mašiną į aukščiausią padėtį.

Norint išfrezuoti gilesnius profilius, reikia atlikti daugiau apdirbimo operacijų, kurias vykdant būtų nudrožiamos plonesnės drožlės. Naudodamiesi pakopine atrama 10, frezavimo operaciją galite suskirstyti į kelias pakopas. Tuo tikslu žemiausią atramos pakopą nustatykite pagal norimą galutinį frezavimo gylį ir pirmosioms apdirbimo operacijoms atlikti pirmiausia pasirinkite aukštesnes pakopas. Atstumą tarp pakopų galima keisti sukant reguliavimo varžtą 11.

Po bandomojo frezavimo, sukdami ratuką 20 galite nustatyti tikslų frezavimo gylį; jei frezavimo gylį norite padidinti, sukite pagal laikrodžio rodyklę, jei frezavimo gylį norite sumažinti, sukite prieš laikrodžio rodyklę. Skalė 19 padeda orientuotis. Vienas sūkis atitinka 2,0 mm postūmį, viena padala skalės 19 viršutiniame krašte atitinka postūmio pailginimą 0,1 mm. Maksimalus postūmis yra ±8 mm.

Pavyzdys: norimas frezavimo ilgis turi būti 10 mm; atlikus bandomąjį frezavimą ir išmatavus griovelio gylį nustatyta, kad išfrezuotas griovelis yra 9,6 mm gylio.

Pakelkite vertikalaus frezavimo mašinos atraminę plokštę 9 ir padėkite medienos gabalą taip, kad frezavimo įrankis 7 nuleidžiant ruošinio neliestų. Paspauskite atblokavimo svirtelę 22 žemyn ir lėtai stumkite vertikalaus frezavimo mašiną žemyn, kol gylio ribotuvas 15 įsistatys į pakopinę atramą 10. Nustatykite skalėje 19 ties „0“ ir atlaisvinkite sparnuotąjį varžtą 14. Pasukite ratuką 20 0,4 mm/4 padalomis (užduotosios ir esamosios vertės skirtumas) pagal laikrodžio rodyklę ir užverkite sparnuotąjį varžtą 14. Patikrinkite nustatytą frezavimo gylį, t. y. dar kartą atlikite bandomąjį frezavimą.

Nustatę pjovimo gylį nekeiskite sklendės 16 padėties ant gylio ribotuvo 15, kad skalėje 18 visada matytumėte momentinį pjovimo gylį.

Darbo patarimai

Saugokite frezavimo įrankius nuo smūgių ir sutrenkimų.

Frezavimo kryptis ir frezavimas (žr. pav. E)

• Frezavimo metu prietaisas visada turi būti stumiamas prieš frezavimo įrankio 7 sukimosi kryptį (priešpriešinis įpjovimas). Frezuojant pagal sukimosi kryptį (sinchroniškumas), elektrinis prietaisas gali išskristi iš rankų. Nustatykite norimą frezavimo gylį, žr. skyrių „Frezavimo gylio nustatymas“. Elektrinį prietaisą su įstatytu frezavimo įrankiu pastatykite ant apdorojamojo ruošinio ir elektrinį prietaisą įjunkite. Paspauskite atblokavimo svirtelę 22 žemyn ir lėtai stumkite vertikalaus frezavimo mašiną žemyn, kol pasieksite nustatytą frezavimo gylį. Atleiskite atblokavimo svirtelę 22, kad prietaisas šioje padėtyje užsifiksuotų. Frezuodami stumkite prietaisą tolygiai. Baigę frezuoti, vertikalaus frezavimo mašiną grąžinkite į aukščiausią padėtį. Elektrinį prietaisą išjunkite.

Frezavimas su pagalbine atrama (žr. pav. F)

Apdorodami didelius ruošinius ar frezuodami griovelius, prie ruošinio kaip pagalbinę atramą galite pritvirtinti lentą ar juostą, ir vertikalaus frezavimo mašiną vesti išilgai pagalbinės atramos. Vertikalaus frezavimo mašiną plokščiąja atraminės plokštės puse stumkite pagal pagalbinę atramą.

Briaunų frezavimas arba figūrinis frezavimas

Frezuojant briaunas ar figūras be lygiagrečiosios atramos, reikia naudoti frezavimo įrankį su kreipiamuoju kakliuku arba rutuliniu guoliu.

• Įjungtą elektrinį prietaisą veskite iš šono į ruošinį, kol frezavimo įrankio kreipiamasis kakliukas arba rutulinis guolis priglus prie apdorojamojo ruošinio briaunos. Elektrinį prietaisą laikydami abiem rankom veskite išilgai ruošinio krašto. Prietaisą stenkitės laikyti vienodu kampu. Per stipriai spaudžiant galima pažeisti ruošinio kraštą.

Frezavimas su lygiagrečiąja atrama (žr. pav. G)

Įstumkite lygiagrečiąją atramą 29 su kreipiamaisiais strypeliais 30 į pagrindo plokštę 12 ir, nustatę norimą atstumą, priveržkite ją sparnuotaisiais varžtais 5.

Sparnuotaisiais varžtais 31 ir 32 papildomai galima reguliuoti lygiagrečiosios atramos ilgį.

Atsukę abu sparnuotuosius varžtus 31, ratuku 33 galite nustatyti tikslų ilgį. Vienas sūkis atitinka 2,0 mm posūkį, viena ratuko 33 padala atitinka 0,1 mm posūkį.

Atraminiais bėgeliais 34 galite keisti lygiagrečios atramos atraminio paviršiaus plotą.

Įjungę elektrinį prietaisą, spausdami iš šono pastovia jėga, tolygiai veskite lygiagrečia atrama išilgai ruošinio krašto. Frezuojant su lygiagrečia atrama 29, dulkės/drožlės turi būti nusiurbiamos specialiu nusiurbimo adapteriu 35. Nusiurbimo adapteris 27 gali likti uždėtas.

Frežavimas su frezavimo skriestuvu (žr. pav. H)

Norint išfrezuoti apskritimus, galima naudoti frezavimo skriestuvą su kreipiamojo bėgelio adapteriu 36. Įstatykite frezavimo skriestuvą, kaip pavaizduota paveikslėlyje.

Į frezavimo skriestuvo sriegį įsukite centruojamąjį varžtą 41. Varžto smaigalį statykite į apskritimo, kurį reikia išfrezuoti, centrą; atkreipkite dėmesį, kad varžto smaigalys įsmeigtų į ruošinio paviršių.

Stumdami frezavimo skriestuvą apytiksliai nustatykite norimą spindulį ir priveržkite sparnuotuosius varžtus 38 ir 39.

Atsukę sparnuotąjį varžtą 39, ratuku 40 galite nustatyti tikslų ilgį. Vienas sūkis atitinka 2,0 mm posūkį, viena ratuko 40 padala atitinka 0,1 mm posūkį.

Įjungę elektrinį prietaisą, laikydami už dešiniosios rankenos 1 ir frezavimo skriestuvo rankenos 37, veskite ruošinio paviršiumi.

Frežavimas su kreipiamuoju bėgeliu (žr. pav. I)

Su kreipiamuoju bėgeliu 43 galima frezuoti tiesias linijas. Kad išlygintumėte aukščių skirtumą, turite įdėti distancinę plokštę 42.

Įstatykite frezavimo skriestuvą su kreipiamojo bėgelio adapteriu 36, kaip pavaizduota paveikslėlyje.

Kreipiamąjį bėgelį 43 pritvirtinkite ant ruošinio specialia tvirtinimo įranga, pvz., spaustuvais. Elektrinį prietaisą su įmontuotu kreipiamojo bėgelio adapteriu 36 pastatykite ant kreipiamojo bėgelio.

Frežavimas su kopijavimo įvore (žr. pav. K–N)

Su kopijavimo įvore 47 ruošinyje galima nukopijuoti pavyzdžių arba šablonų kontūrus.

Norint naudoti kopijavimo įvorę 47, pirmiausia į atraminę plokštę 9 reikia įstatyti kopijavimo įvorės adapterį 44. Įstatykite kopijavimo įvorės adapterį 44 iš viršaus ant atraminės plokštės 9 ir prisukite jį dviem veržiamaisiais varžtais 45. Atkreipkite dėmesį, kad kopijavimo įvorės adapterio atblokavimo svirtelė 46 laisvai judėtų.

Pagal šablono ar pavyzdžio storį pasirinkite atitinkamą kopijavimo įvorę. Kadangi kopijavimo įvorė išsikiša, šablonas turi būti ne plonesnis kaip 8 mm.

Pastumkite atblokavimo svirtelę 46 ir įstatykite kopijavimo įvorę 47 iš apačios į kopijavimo įvorės adapterį 44. Turi jaustis, kaip kodinės kumštelės užsifiksuoja kopijavimo įvorės išpjovose.

- Pasirinkite tokį frezavimo įrankį, kurio skersmuo mažesnis už kopijavimo įvorės vidinį skersmenį.

Kad atstumas nuo frezos ašies iki kopijavimo įvorės briaunos visur būtų vienodas, kopijavimo įvorę galima centruoti atraminės plokštės atžvilgiu.

Paspauskite atblokavimo svirtelę 22 žemyn ir stumkite vertikalaus frezavimo mašiną pagrindo plokštės 12 kryptimi iki atramos. Atleiskite atblokavimo svirtelę 22, kad prietaisas šioje padėtyje užsifiksuotų. - Išsukite varžtus įleidžiama galvute 49. Varžtus cilindrine galvute 48 įsukite į specialias kiaurymes taip, kad atraminė plokštė 9 galėtų laisvai judėti. - Įstatykite centruojamąjį kaištį 50 į griebtuvą, kaip pavaizduota paveikslėlyje. Gaubiamąja veržle priveržkite ranka tiek, kad centruojamasis kaištis dar galėtų laisvai judėti. - Švelniai stumdami atraminę plokštę 9, suderinkite centruojamąjį kaištį 50 kopijavimo įvorės 47 atžvilgiu. - Užveržkite varžtus cilindrine galvute 48. - Išimkite centruojamąjį kaištį 50 iš griebtuvo. Spauskite atblokavimo svirtelę 22 ir kelkite vertikalaus frezavimo mašiną į aukščiausią padėtį.

Jei norite frezuoti su kopijavimo įvore 47, atlikite šiuos veiksmus:

- Įjungtą elektrinį prietaisą su kopijavimo įvore pridėkite prie šablono. Paspauskite atblokavimo svirtelę 22 žemyn ir lėtai stumkite vertikalaus frezavimo mašiną žemyn, kol pasieksite nustatytą frezavimo gylį. Atleiskite atblokavimo svirtelę 22, kad prietaisas šioje padėtyje užsifiksuotų. - Elektrinį prietaisą su įsikibusia kopijavimo įvore, spausdami iš šono, veskite pagal šabloną.

Priežiūra ir servisas

Ieškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio užsakymo numerį.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminio ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nedėkite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai arba perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

www.bosch-pt.com
