fiksiranje dubine zarezivanja. – Odvijte vijak s upuštenom glavom 49. Uvijte vijak sa cilindričnom glavom 48 u za to predviđene provrte, tako da je klizna ploča 9 slobodno pomična. – Umetnite trn za centriranje 50 u stezač alata, kako je prikazano na slici. Rukom stegnite završnu maticu, tako da je trn za centriranje još uvijek slobodno pomičan. – Međusobno izravnajte trn za centriranje 50 i kopirnu čahuru 47 manjim pomicanjem klizne ploče 9. – Stegnite vijak sa cilindričnom glavom 48. – Uklonite trn za centriranje 50 iz stezača alata. – Pritisnite polugu za deblokiranje 22 i vodite vertikalnu glodalicu u najviši položaj. Kod glodanja sa kopirnom čahurom 47 postupite kako slijedi: – Uključeni električni alat sa kopirnom čahurom približite šabloni. – Pritisnite polugu za deblokiranje 22 prema dolje i vodite vertikalnu glodalicu polako prema dolje, sve dok se ne dosegne namještena dubina glodanja. Ponovno otpustite polugu za deblokiranje 22 za fiksiranje dubine zarezivanja. – Električni alat sa nadvisujućom kopirnom čahurom vodite s bočnim pritiskom uzduž šablone. Održavanje i servisiranje Održavanje i čišćenje f Prije svih radova na električnom alatu izvucite mrežni utikač iz utičnice. f Električni alat i otvore za hlađenje održavajte čistim kako bi se moglo dobro i sigurno raditi. f Kod ekstremnih uvjeta primjene po mogućnosti uvijek treba koristiti usisni uređaj. Često ispuhavajte otvore za hlađenje i predspojite zaštitnu sklopku struje kvara (FI). Kod obrade metala vodljiva prašina se može nakupiti unutar električnog alata. To može negativno utjecati na zaštitnu izolaciju električnog alata. Ako je potrebna zamjena priključnog kabela, tada je treba provesti u Bosch servisu ili u ovlaštenom servisu za Bosch električne alate, kako bi se izbjeglo ugrožavanje sigurnosti. Ako bi električni alat unatoč brižljivih postupaka izrade i ispitivanja ipak prestao raditi, popravak treba prepustiti ovlaštenom servisu za Bosch električne alate. Za slučaj povratnih upita ili naručivanja rezervnih dijelova, molimo vas neizostavno navedite 10-znamenkasti kataloški broj sa tipske pločice električnog alata. Servis za kupce i savjetovanje kupaca Naš servis će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika za kupce rado će odgovoriti na vaša pitanja o kupnji, primjeni i podešavanju proizvoda i pribora. OBJ_BUCH-203-004.book Page 178 Wednesday, November 23, 2011 9:50 AMEesti | 179 Bosch Power Tools 1 619 929 J79 | (23.11.11) Hrvatski Robert Bosch d.o.o Kneza Branimira 22 10040 Zagreb Tel.: +385 (01) 295 80 51 Fax: +386 (01) 5193 407 Zbrinjavanje Električni alat, pribor i ambalažu treba dovesti na ekološki prihvatljivu ponovnu primjenu. Električne alate ne bacajte u kućni otpad! Samo za zemlje EU: Prema Europskim smjernicama 2002/96/EG za električne i elektroničke stare uređaje, neuporabivi električni alati moraju se odvojeno sakupljati i dovoditi na ekološki prihvatljivo recikliranje. Zadržavamo pravo na promjene. Eesti Ohutusnõuded Üldised ohutusjuhised Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas f Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus võib põhjustada õnnetusi. f Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. f Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda. Elektriohutus f Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. f Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. f Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. f Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. f Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasuta- miseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. f Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasu- tamine vähendab elektrilöögi ohtu. Inimeste turvalisus f Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. f Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. f Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. f Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. f Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. f Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. f Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. TÄHELEPANU OBJ_BUCH-203-004.book Page 179 Wednesday, November 23, 2011 9:50 AM180 | Eesti 1 619 929 J79 | (23.11.11) Bosch Power Tools Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine f Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. f Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. f Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus- abinõu väldib elektrilise tööriista soovimatut käivitamist. f Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. f Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. f Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. f Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Teenindus f Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded freesimisel f Hoidke elektrilist tööriista ainult käepideme isoleeritud pindadest, kuna freesitera võib tabada seadme enda toitejuhet. Kokkupuude pingestatud juhtmega võib seada pinge alla ka tööriista metallosad ja tekitada elektrilöögi. f Kinnitage toorik pitskruvi või mõne muu kinnitusvahendi abil stabiilse aluse külge. Kui hoiate toorikut vaid käega või surute seda vastu oma keha, jääb toorik liikuvaks, mistõttu võite kaotada selle üle kontrolli. f Kasutatava tarviku lubatud pöörete arv peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda. f Freesitera ja teiste lisatarvikute varre läbimõõt peab vastama elektrilise tööriista tarvikukinnituse (tsangi) läbimõõdule. Tarvikud, mille varre läbimõõt ei vasta elektrilise tööriista tarvikukinnituse läbimõõdule, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotuse tööriista üle. f Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub. f Ärge viige oma käsi freesimispiirkonda ja freesitera lähedusse. Hoidke teise käega lisakäepidemest või mootorikorpusest. Kui hoiate freesi mõlema käega, ei saa freesitera teie käsi vigastada. f Freesimisel vältige freesitera kokkupuudet metallesemete, naelte või kruvidega. Freesitera võib kahjustuda ja suurendada vibratsiooni. f Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veeto- rustiku vigastamine põhjustab materiaalse kahju ja võib tekitada elektrilöögi. f Ärge kasutage nürisid või kahjustatud freesiterasid. Nürid ja kahjustatud freesiterad tekitavad suurema hõõrdumise, võivad kinni kiilduda ja põhjustavad massi tasakaalustatuse kadumise. f Hoidke elektrilist tööriista töötades mõlema käega ja säilitage stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes. f Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjustada kontrolli kaotuse seadme üle. Seadme ja selle funktsioonide kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lahti. Nõuetekohane kasutamine Seade on ette nähtud soonte, servade, profiilide ja pikiavade freesimiseks puitu, plastmaterjalidesse ja kergehitusmaterjalidesse, samuti kopeerfreesimiseks. Töötamisel peab seade kindlalt toetuma töödeldavale pinnale. Madalamatel pööretel ja vastavate freesiteradega saab töödelda ka värvilisi metalle. OBJ_BUCH-203-004.book Page 180 Wednesday, November 23, 2011 9:50 AMEesti | 181 Bosch Power Tools 1 619 929 J79 | (23.11.11) Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Parempoolne käepide (isoleeritud haardepind) 2 Lüliti (sisse/välja) lukustusnupp 3 Pöörete arvu regulaator 4 Spindlilukustushoob 5 Tiibkruvi paralleeljuhiku juhtvarraste jaoks (2x)* 6 Laastukaitse 7 Freesitera* 8 Paralleeljuhiku juhtvarraste kinnituskoht 9 Liugtald 10 Astmeline sügavuspiirik 11 Astmelise sügavuspiiriku justeerimiskruvid 12 Alusplaat 13 Kaitsemansett 14 Tiibkruvi sügavuspiiriku seadistamiseks 15 Sügavuspiirik 16 Indeksmärgiga lükkur 17 Vasakpoolne käepide (isoleeritud haardepind) 18 Skaala freesimissügavuse reguleerimiseks 19 Skaala freesimissügavuse peenreguleerimiseks 20 Pöördnupp freesimissügavuse peenreguleerimiseks 21 Nullpunkti märgis 22 Vabastushoob 23 Mutter koos tsangiga 24 Lüliti (sisse/välja) 25 Lehtvõti avaga 24 mm* 26 Imivoolik (Ø 35 mm)* 27 Tolmueemaldusadapter* 28 Rihveldatud kruvi tolmueemaldusadapteri jaoks (2x)* 29 Paralleeljuhik* 30 Paralleeljuhiku juhtvarras (2x)* 31 Tiibkruvi paralleeljuhiku peenreguleerimiseks (2x)* 32 Tiibkruvi paralleeljuhiku jämereguleerimiseks (2x)* 33 Pöördnupp paralleeljuhiku peenreguleerimiseks* 34 Reguleeritav piirdesiin paralleeljuhikule * 35 Tolmueemaldusadapter paralleeljuhiku jaoks* 36 Freesisirkel/juhtsiini adapter* 37 Freesisirkli pide* 38 Tiibkruvi freesisirkli jämereguleerimiseks (2x)* 39 Tiibkruvi freesisirkli peenreguleerimiseks (1x)* 40 Pöördnupp freesisirkli peenreguleerimiseks* 41 Tsentreerimiskruvi sirklijuhikule * 42 Vaheplaat (sisaldub freesisirkli komplektis)* 43 Juhtsiin* 44 Kopeerhülsi SDS-adapter 45 Kinnituskruvi kopeerhülsi adapteri jaoks (2x)

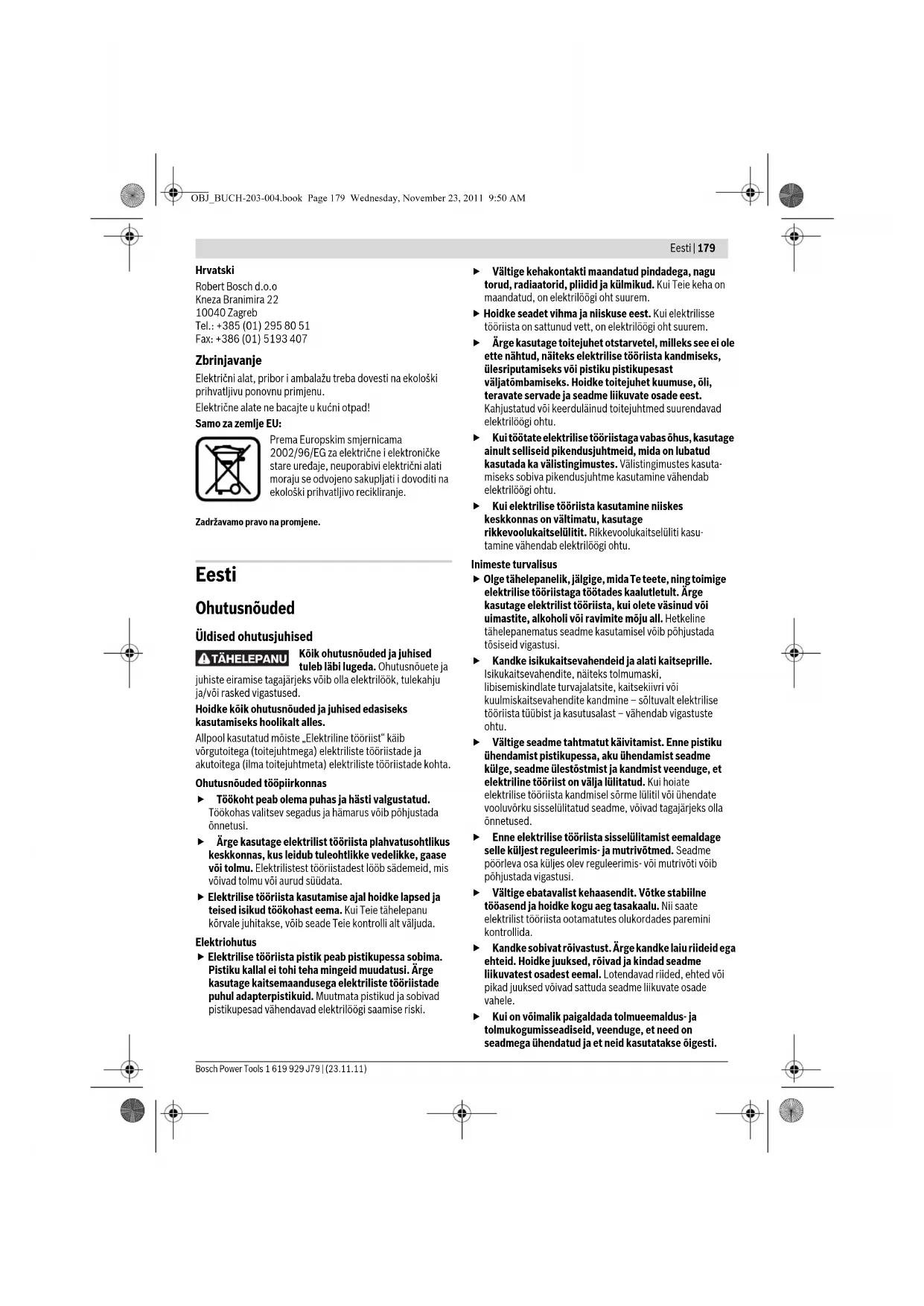

Kopeerhülsi adapteri vabastushoob 47 Kopeerhülss 48 Silindriline kruvi liugtalla jaoks 49 Süvistatav kruvi liugtalla jaoks 50 Tsentreerimistorn *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Ülafrees GOF 900 CE Professional GOF 1300 CE Professional Tootenumber 0 601 614 6.. 0 601 613 6.. Nimivõimsus W9001300 Tühikäigupöörded min

Freesikorvi tõste mm 50 58 Kaal EPTA-Procedure 01/2003 järgi kg 3,5 4,8 Kaitseaste /II /II Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev. OBJ_BUCH-203-004.book Page 181 Wednesday, November 23, 2011 9:50 AM182 | Eesti 1 619 929 J79 | (23.11.11) Bosch Power Tools Andmed müra/vibratsiooni kohta Müra mõõdetud vastavalt standardile EN 60745. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 89 dB(A); müravõimsuse tase 100 dB(A). Mõõtemääramatus K=3 dB. Kasutage kuulmiskaitsevahendeid! Vibratsioonitase a

(kolme telje vektorsumma) ja mõõtemää- ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745:

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni tööperioodi jooksul tunduvalt vähendada. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Vastavus normidele Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2011/65/EL, 2004/108/EÜ, 2006/42/EÜ. Tehniline toimik (2006/42/EÜ) saadaval: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaaž Freesitera paigaldamine (vt joonist A) f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. f Freesiterade paigaldamisel ja vahetamisel on soovitav kanda kaitsekindaid. Igaks kasutusotstarbeks on saadaval sobiva kvaliteediga freesiterad. Kõrgekvaliteetsest kiirlõiketerasest freesiterad sobivad pehmete materjalide, nt pehme puidu ja plastmaterjalide töötlemiseks. Kõvasulammetallist freesiterad on ette nähtud kõvade ja abrasiivsete materjalide, nt kõva puidu ja alumiiniumi töötlemiseks. Sobivad originaalfreesiterad Boschi rikkalikust lisatarvikute programmist on saadaval müügiesindustes. Kasutage ainult terveid ja puhtaid freesiterasid. – Keerake alla laastukaitse 6. – Keerake spindlilukustushooba 4 päripäeva ja hoidke seda selles asendis (n). Vajaduse korral pöörake mootorispindlit käega, kuni see lukustub. – Keerake mutter 23 lehtvõtmega 25 (ava 24 mm) vastupäeva lahti (o). – Lükake freesitera tsangi. Freesitera vars peab olema tsangi lükatud vähemalt 20 mm ulatuses. – Keerake mutter 23 lehtvõtmega 25 (ava 24 mm) päripäeva kinni. Vabastage spindlilukustushoob 4. – Keerake laastukaitse 6 üles. f Kui kopeerhülss ei ole monteeritud, ärge kasutage freesiterasid, mille läbimõõt on suurem kui 50 mm. Need freesiterad ei mahu läbi alustalla. f Ärge pingutage tsangi koos mutriga kinni, kui freesitera ei ole paigaldatud. Vastasel korral võib tsang kahjustuda. Tolmu/saepuru äratõmme (vt joonist B) f Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. f Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Tolmueemaldusadapteri montaaž Tolmueemaldusadapterit 27 saab koos voolikuühendusega monteerida ette või taha. Kui kopeerhülsi adapter 44 on paigaldatud, tuleb kopeerhülsi adapterit vajadusel 180° pöörata, et vältida tolmueemaldusadapteri 27 kokkupuudet vabastushoovaga 46. Voolikuühendusega montaaži korral tuleb eelnevalt maha võtta laastukaitse 6. Kinnitage tolmueemaldusadapter 27 2 rihveldatud kruviga 28 alustalla 12 külge. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Engineering Director PT/ESI OBJ_BUCH-203-004.book Page 182 Wednesday, November 23, 2011 9:50 AMEesti | 183 Bosch Power Tools 1 619 929 J79 | (23.11.11) Tolmuimeja ühendamine Suruge imivoolik (Ø 35 mm) 26 (lisatarvik) külgemonteeritud tolmueemaldusadapteri külge. Kasutage imivoolikut 26 koos tolmuimejaga (lisatarvik). Seadme võib ühendada kaugjuhtimisautomaatikaga varustatud Boschi universaaltolmuimejaga. See käivitub elektrilise tööriista sisselülitamisel automaatselt. Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltolmuimejat. Laastukaitse monteerimine (vt joonist C) Asetage laastukaitse 6 eest juhtsoonde nii, et see fikseerub kohale. Eemaldamiseks võtke kinni laastukaitse külgservast ja tõmmake laastukaitse suunaga ette maha. Kasutus Seadme kasutuselevõtt f Pöörake tähelepanu võrgupingele! Võrgupinge peab ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Pöörete arvu valik Pöörete arvu regulaatoriga 3 saate vajalikku pöörete arvu reguleerida ka töötamise ajal. 1 – 2 madalad pöörded 3 – 4 keskmised pöörded 5 – 6 kõrged pöörded Tabelis toodud andmed on orienteeruvad. Vajalik pöörete arv sõltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus. Pärast pikemaajalist tööd madalatel pööretel tuleks seadmel jahtumiseks lasta koormuseta töötada umbes 3 minutit maksimaalpööretel. Sisse-/väljalülitus Enne sisse-/väljalülitamist reguleerige välja freesimissügavus, vt punkti „Freesimissügavuse reguleerimine“. Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 24 alla ja hoidke seda all. Selleks, et lukustada allavajutatud lülitit (sisse/välja) 24, vajutage lukustusnupule 2. Selleks, et seadet välja lülitada, vabastage lüliti (sisse/välja) 24 või juhul, kui see on lukustusnupuga 2 lukustatud, vajutage korraks lülitile (sisse/välja) 24 ja vabastage see siis. Konstantelektroonika Konstantelektroonika hoiab pöörete arvu tühikäigul ja koormusel peaaegu konstantsena ja tagab ühtlase töö. Sujuv käivitus Elektrooniline sujuv käivitus piirab pöördemomenti käivitamisel ja pikendab mootori eluiga. Freesimissügavuse reguleerimine (vt joonistD) f Freesimissügavust tohib reguleerida vaid siis, kui seade on välja lülitatud. Freesimissügavuse jämereguleerimiseks toimige järgnevalt: – Asetage seade koos monteeritud freesiteraga töödeldavale toorikule. – Seadke peenregulaator pöördnupuga 20 keskasendisse. Selleks keerake pöördnuppu 20 seni, kuni märgised 21 joonisel näidatud viisil kattuvad. Seejärel keerake skaala 19 asendisse „0“. – Seadke astmeline sügavuspiirik 10 madalaimale astmele; astmeline sügavuspiirik fikseerub tuntavalt kohale. – Keerake lahti sügavuspiiriku tiibkruvi 14, nii et sügavuspiirik 15 on vabalt liikuv. – Vabastushoovale 22 vajutades viige universaalfrees aeglaselt alla, kuni freesitera 7 puudutab tooriku pinda. Uputussügavuse fikseerimiseks vabastage vabastushoob 22 uuesti. – Vajutage sügavuspiirik 15 alla, kuni see toetub astmelisele sügavuspiirikule 10. Seadke indeksmärgiga plaat 16 freesimissügavuse reguleerimise skaalal 18 asendisse „0“. – Seadke sügavuspiirik 15 soovitud freesimissügavusele ja keerake kinni sügavuspiiriku tiibkruvi 14. Veenduge, et te indeksmärgisega lükkurit 16 enam paigast ei nihuta. – Vabastushoovale 22 vajutades viige ülafrees ülemisse asendisse. Kui on vajadus suurema freesimissügavuse järgi, siis on mugavam freesida järk-järgult. Astmelise sügavuspiiriku 10 abil saate jaotada freesimisoperatsiooni mitmesse järku. Reguleerige soovitud freesimissügavus välja astmelise sügavuspiiriku madalaima astmega ja valige esimeste operatsioonide jaoks alguses kõrgemad astmed. Astmete vahemaad saab muuta justeerimiskruvide 11 keeramisega. Materjal Freesitera läbimõõt (mm) Regulaatori asend 3 Kõva puit (pöök) 4 – 10 12 – 20 22 – 40 5 – 6 3 – 4 1 – 2 Pehme puit (mänd) 4 – 10 12 – 20 22 – 40 5 – 6 3 – 6 1 – 3 Laastplaadid 4 – 10 12 – 20 22 – 40 3 – 6 2 – 4 1 – 3 Plastmaterjalid 4 – 15 16 – 40 2 – 3 1 – 2 Alumiinium 4 – 15 16 – 40 1 – 2

OBJ_BUCH-203-004.book Page 183 Wednesday, November 23, 2011 9:50 AM184 | Eesti 1 619 929 J79 | (23.11.11) Bosch Power Tools Pärast proovifreesimist saate freesimissügavust pöördnupust 20 peenreguleerida; freesimissügavuse suurendamiseks keerake pöördnuppu päripäeva; freesimissügavuse vähendamiseks vastupäeva. Skaala 19 on seejuures orientiiriks. Üks pööre muudab sügavust 2,0 mm, üks sälk skaala 19 ülemises servas vastab sügavuse muutusele 0,1 mm võrra. Sügavust on võimalik maksimaalselt muuta ± 8 mm. Näide: Soovitud freesimissügavus peab olema 10,0 mm, proovifreesimine andis freesimissügavuseks 9,6 mm. – Kergitage ülafreesi ja asetage liugtalla 9 alla näiteks puidutükk, nii et freesitera 7 ei puuduta toorikut, kui lasete ülafreesi tagasi alla. Vabastushoovale 22 vajutades viige ülafrees aeglaselt alla, kuni sügavuspiirik 15 toetub astmelisele sügavuspiirikule 10. – Seejärel keerake skaala 19 asendisse „0“ ja keerake lahti tiibkruvi 14. – Keerake pöördnuppu 20 0,4 mm/4 sälgu (ettenähtud ja tegeliku väärtuse vahe) võrra päripäeva ja pingutage tiibkruvi 14 kinni. – Kontrollige valitud freesimissügavust proovifreesimise teel. Pärast freesimissügavuse reguleerimist ärge muutke enam lükkuri 16 asendit sügavuspiirikul 15, et saaksite aktuaalset freesimissügavust skaalalt 18 kogu aeg lugeda. Tööjuhised f Kaitske freesiterasid kukkumise ja löökide eest. Freesimissuund ja freesimisprotsess (vt joonist E) f Ettenihke suund peab olema vastupidine freesitera 7 pöörlemissuunale. Ettenihke suuna ühtimisel freesitera pöörlemissuunaga võib seade ennast kasutaja käest välja rebida. – Reguleerige välja soovitud freesimissügavus, vt punkti „Freesimissügavuse reguleerimine“. – Asetage seade koos külgemonteeritud freesiteraga töödeldavale toorikule ja lülitage seade sisse. – Vabastushoovale 22 vajutades viige ülafrees aeglaselt alla, kuni soovitud freesimissügavus on saavutatud. Uputussügavuse fikseerimiseks vabastage vabastushoob 22 uuesti. – Andes seadmele ühtlase ettenihke alustage freesimist. – Pärast freesimise lõpetamist viige ülafrees tagasi ülemisse asendisse. – Lülitage seade välja. Freesimine abijuhikuga (vt joonist F) Soonte freesimisel suurtesse toorikutesse võib tooriku külge kinnitada abivahendina laua või liistu ja juhtida ülafreesi piki seda abijuhikut. Juhtige ülafreesi liugtalla lameda servaga piki abijuhikut. Servade või figuurfreesimine Servade või figuurfreesimisel ilma paralleeljuhikuta peab freesitera olema varustatud juhttapi või kuullaagriga. – Viige sisselülitatud seade küljelt tooriku lähedale, kuni freesitera juhttapp või kuullaager on töödeldava tooriku serva vastas. – Juhtige seadet mõlema käega piki tooriku serva. Seejuures jälgige seadme õiget asendit tooriku suhtes. Liiga tugev surve võib tooriku serva vigastada. Freesimine paralleeljuhikuga (vt joonist G) Lükake paralleeljuhik 29 koos juhtvarrastega 30 alustalda 12 ja pingutage see tiibkruvidega 5 vastavalt nõutud mõõdule kinni. Tiibkruvidega 31 ja 32 saab lisaks reguleerida paralleeljuhiku töökaugust. Pöördnupuga 33 saab pärast mõlema tiibkruvi 31 lahtikeeramist töökaugust täpsemaks reguleerida. Üks pööre vastab seejuures muutusele 2,0 mm võrra, üks sälk pöördnupul 33 muutusele 0,1 mm võrra. Piirdesiini 34 abil saab muuta paralleeljuhiku toetuspinda. Juhtige sisselülitatud seadet ühtlase ettenihkega ja paralleeljuhikule avaldatava külgsurvega piki tooriku serva. Paralleeljuhikuga 29 freesides peaks tolmu-/laastueemaldus toimuma spetsiaalse tolmueemaldusadapteri 35 kaudu. Tolmueemaldusadapter 27 võib külge jääda. Freesimine freesisirkliga (vt joonist H) Ringjoonte freesimiseks võib kasutada freesisirklit/juhtsiini adapterit 36. Monteerige freesisirkel vastavalt joonisele. Keerake tsentreerimiskruvi 41 freesisirkli keermesse. Asetage kruviots freesitava ringjoone keskpunkti ja jälgige, et see haakuks tooriku pinnaga. Freesisirklit nihutades reguleerige välja soovitud raadius ja keerake tiibkruvid 38 ja 39 kinni. Pöördnupuga 40 saab pärast tiibkruvi 39 lahtikeeramist pikkust täpsemaks reguleerida. Üks pööre vastab seejuures muutusele 2,0 mm võrra, üks sälk pöördnupul 40 muutusele 0,1 mm võrra. Viige seade, hoides seda paremast käepidemest 1 ja freesisirkli pidemest 37, tooriku kohale. Freesimine juhtsiiniga (vt joonist I) Juhtsiini 43 abil saab teostada sirgjoonelisi freesimisoperatsioone. Kõrguste erinevuste tasakaalustamiseks tuleb monteerida 42 vaheplaat. Monteerige freesisirkel/juhtsiini adapter 36 vastavalt joonisele. Kinnitage juhtsiin 43 sobiva kinnitusseadme, nt pitskruviga, tooriku külge. Asetage seade koos juhtsiini adapteriga 36 juhtsiinile. Freesimine kopeerhülsiga (vt jooniseid K–N) Kopeerhülsi 47 abil saab toorikutele kanda šabloonide kontuure. Kopeerhülsi 47 kasutamiseks tuleb kõigepealt paigaldada kopeerhülsi adapter 44 liugtalda 9. Asetage kopeerhülsi adapter 44 ülalt liugtallale 9 ja keerake see 2 kinnituskruviga 45 kinni. Veenduge, et kopeerhülsi adapteri vabastushoob 46 on vabalt liikuv. Valige šablooni paksusele vastav kopeerhülss. Kopeerhülsi kõrguse tõttu peab šabloon olema vähemalt 8 mm paksune. OBJ_BUCH-203-004.book Page 184 Wednesday, November 23, 2011 9:50 AMLatviešu | 185 Bosch Power Tools 1 619 929 J79 | (23.11.11) Vajutage vabastushoovale 46 ja asetage kopeerhülss 47 alt kopeerhülsi adapterisse 44. Koodnukid peavad seejuures tuntavalt fikseeruma kopeerhülsi avadesse. f Freesitera läbimõõt peab olema väiksem kui kopeerhülsi siseläbimõõt. Et freesitera keskpunkti ja kopeerhülsi serva vaheline kaugus oleks kõikjal sama, võib kopeerhülssi ja liugtalda vajaduse korral teineteise suhtes tsentreerida. – Vajutage vabastushoob 22 alla ja juhtige ülafrees kuni piirikuni alusplaadi 12 suunas. Uputussügavuse fikseerimiseks vabastage vabastushoob 22 uuesti. – Keerake välja kruvid 49. Keerake silindrilised kruvid 48 vastavatesse avadesse, nii et liugtald 9 on vabalt liikuv. – Asetage tsentreerimistorn 50 vastavalt joonisele tarvikukinnitusse. Pingutage mutter käega kinni, nii et tsentreerimistorn on veel vabalt liikuv. – Rihtige tsentreerimistorn 50 ja kopeerhülss 47, nihutades pisut liugtalda 9, teineteise suhtes välja. – Keerake silindrilised kruvid 48 kinni. – Eemaldage tsentreerimistorn 50 tarvikukinnitusest. – Vabastushoovale 22 vajutades viige ülafrees ülemisse asendisse. Kopeerhülsiga 47 freesimiseks toimige järgnevalt: – Juhtige sisselülitatud seade koos kopeerhülsiga vastu šablooni. – Vabastushoovale 22 vajutades viige ülafrees aeglaselt alla, kuni soovitud freesimissügavus on saavutatud. Uputussügavuse fikseerimiseks vabastage vabastushoob 22 uuesti. – Juhtige seadet koos kõrgemalseisva kopeerhülsiga külgsurvega piki šablooni. Hooldus ja teenindus Hooldus ja puhastus f Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. f Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. f Äärmuslike töötingimuste korral kasutage võimaluse korral tolmuimejat. Puhastage sageli ventilatsiooniavasid ja kasutage rikkevoolukaitselülitit. Äärmuslike töötingimuste korral võib seadmesse koguneda elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda. Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral vahetada Boschi elektriliste tööriistade volitatud parandustöökojas. Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas. Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Müügijärgne teenindus ja nõustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nõustavad Teid toodete ja lisa- tarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Faks: + 372 (0679) 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka! Üksnes EL liikmesriikidele: Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Turpmākajā izklāstā lietotais apzīmējums „elektroinstru- ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro- kabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā f Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums.
