BRUKSANVISNING GOF 1300 CE Professional BOSCH

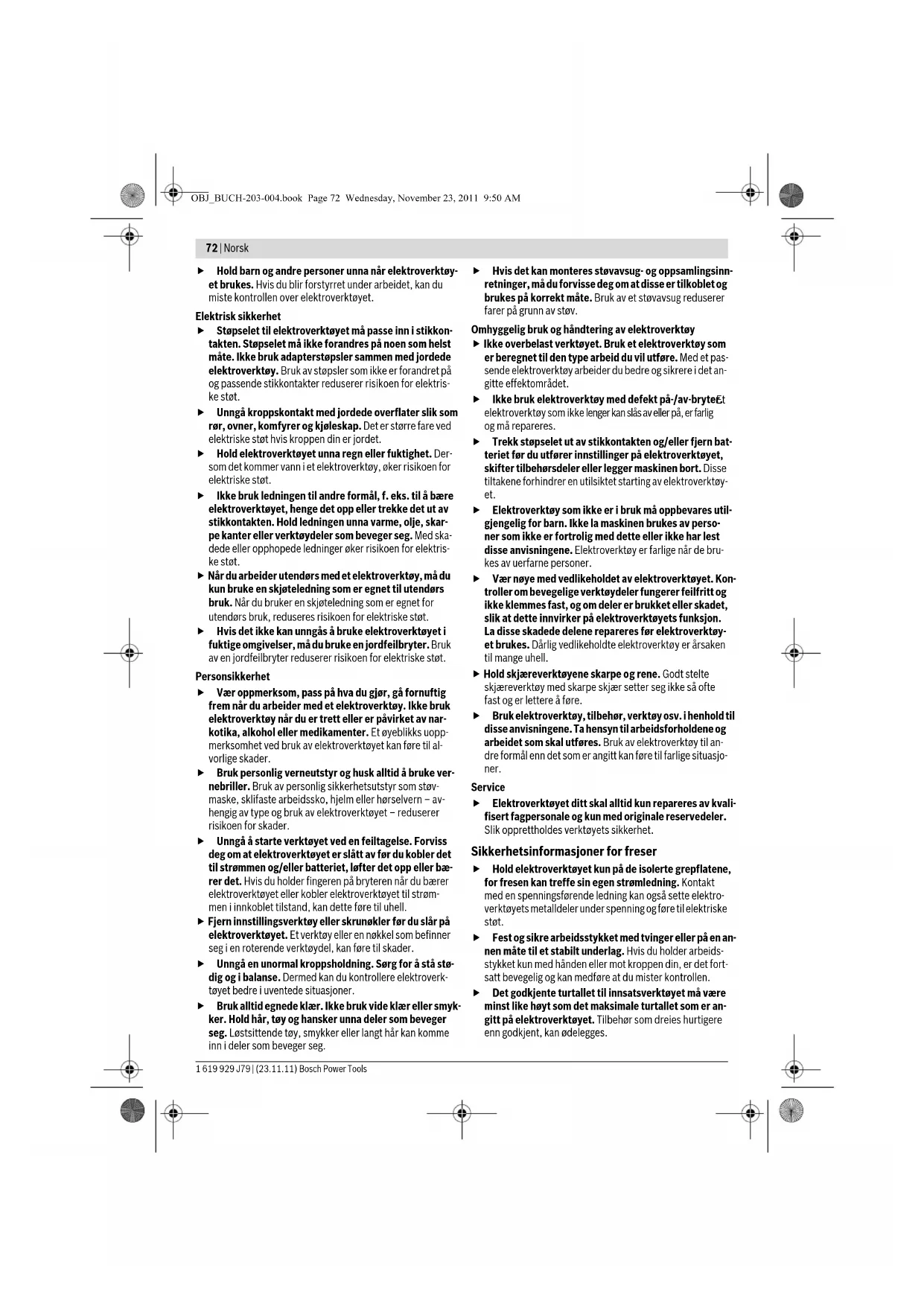

elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. f Trekk støpselet ut av stikkontakten og/eller fjern bat- teriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøy- et. f Elektroverktøy som ikke er i bruk må oppbevares util- gjengelig for barn. Ikke la maskinen brukes av perso- ner som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de bru- kes av uerfarne personer. f Vær nøye med vedlikeholdet av elektroverktøyet. Kon- troller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy- et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. f Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til an- dre formål enn det som er angitt kan føre til farlige situasjo- ner. Service f Elektroverktøyet ditt skal alltid kun repareres av kvali- fisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsinformasjoner for freser f Hold elektroverktøyet kun på de isolerte grepflatene, for fresen kan treffe sin egen strømledning. Kontakt med en spenningsførende ledning kan også sette elektro- verktøyets metalldeler under spenning og føre til elektriske støt. f Fest og sikre arbeidsstykket med tvinger eller på en an- nen måte til et stabilt underlag. Hvis du holder arbeids- stykket kun med hånden eller mot kroppen din, er det fort- satt bevegelig og kan medføre at du mister kontrollen. f Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er an- gitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan ødelegges. OBJ_BUCH-203-004.book Page 72 Wednesday, November 23, 2011 9:50 AMNorsk | 73 Bosch Power Tools 1 619 929 J79 | (23.11.11) f Freseverktøy eller annet tilbehør må passe nøyaktig inn i verktøyfestet (spenntange) på elektroverktøyet. Innsatsverktøy som ikke passer nøyaktig inn i verktøyfes- tet til elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen. f Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoblet tilstand. Det er ellers fare for tilbakeslag, hvis innsatsverktøyet henger seg opp i arbeidsstykket. f Pass på at hendene ikke kommer inn i freseområdet og opp i freseverktøyet. Hold ekstrahåndtaket eller mot- orhuset fast med den andre hånden. Når begge hendene holder fresen, kan freseverktøyet ikke skade hendene. f Du må aldri frese over metallgjenstander, spikre eller skruer. Freseverktøyet kan skades og føre til sterkere vi- brasjoner. f Bruk egnede detektorer til å finne skjulte strøm-/gass-/ vannledninger, eller spør hos det lokale el-/gass-/vann- verket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker ma- terielle skader og kan medføre elektriske støt. f Bruk ikke butte eller skadede fres. Butte eller skadede fres forårsaker en større friksjon, kan klemmes fast og fø- rer til ubalanser. f Hold elektroverktøyet fast med begge hender under ar- beidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. f Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. Produkt- og ytelsesbeskrivelse Les gjennom alle advarslene og anvisnin- gene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige ska- der. Brett ut utbrettssiden med bildet av maskinen, og la denne si- den være utbrettet mens du leser bruksanvisningen. Formålsmessig bruk Maskinen er beregnet til å frese noter, kanter, profiler og lang- hull i tre, kunststoff og lette byggematerialer samt til kopie- ringsfresing på faste underlag. Ved redusert turtall og med tilsvarende freser kan også ikke jernholdige metaller bearbeides. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 Høyre håndtak (isolert grepflate) 2 Låsetast for på-/av-bryter 3 Stillhjul for turtallforvalg 4 Spindellåsespak 5 Vingeskrue for parallellanlegg-føringsstenger (2x)* 6 Sponbeskyttelse 7 Freseverktøy* 8 Feste for parallellanlegg-føringsstenger 9 Glideplate 10 Trinnvist anlegg 11 Justeringsskruer trinnanlegg 12 Grunnplate 13 Beskyttelsesmansjett 14 Vingeskrue for dybdeanleggsinnstilling 15 Dybdeanlegg 16 Skyver med indeksmerke 17 Venstre håndtak (isolert grepflate) 18 Skala fresedybdeinnstilling 19 Skala fresedybde-fininnstilling 20 Dreieknapp for fresedybde-fininnstilling 21 Markering for nullpunktinnstilling 22 Løsearm 23 Mutter med spenntange 24 På-/av-bryter 25 Fastnøkkel nøkkelvidde 24 mm* 26 Avsugslange (Ø 35 mm)* 27 Avsugadapter* 28 Fingerskrue for avsugadapter (2x)* 29 Parallellanlegg* 30 Føringsstang for parallellanlegg (2x)* 31 Vingeskrue for parallellanlegg-fininnstilling (2x)* 32 Vingeskrue for parallellanlegg-grovinnstilling (2x)* 33 Dreieknapp for parallellanlegg-fininnstilling* 34 Justerbar anleggsskinne for parallellanlegg * 35 Avsugadapter for parallellanlegg* 36 Fresesirkel/føringsskinneadapter* 37 Håndtak for fresesirkel* 38 Vingeskrue for fresesirkel-grovinnstilling (2x)* 39 Vingeskrue for fresesirkel-fininnstilling (1x)* 40 Dreieknapp for fresesirkel-fininnstilling* 41 Sentreringsskrue for sirkelanlegg* 42 Avstandsplate (inngår i settet «Fresesirkel»)* 43 Føringsskinne* 44 SDS-kopieringshylseadapter 45 Festeskrue for kopieringshylseadapteren (2x) 46 Låsespak for kopieringshylseadapteren 47 Kopieringshylse 48 Sylinderskrue for glideplate 49 Senkhodeskrue for glideplate 50 Sentreringsspiss *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran- sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. OBJ_BUCH-203-004.book Page 73 Wednesday, November 23, 2011 9:50 AM74 | Norsk 1 619 929 J79 | (23.11.11) Bosch Power Tools Tekniske data Støy-/vibrasjonsinformasjon Måleverdier for lyden funnet i henhold til EN 60745. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 89 dB(A); lydeffektnivå 100 dB(A). Usikkerhet K=3 dB. Bruk hørselvern! Totale svingningsverdier a

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745:

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelast- ningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere sving- ningsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives un- der «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 2011/65/EU, 2004/108/EF, 2006/42/EF. Tekniske data (2006/42/EF) hos: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering Innsetting av freseverktøy (se bilde A) f Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. f Til innsetting og utskifting av freseverktøy anbefales det å bruke vernehansker. Avhengig av bruksformål finnes det freseverktøy i forskjellige modeller og kvaliteter. Freseverktøy av høylegert hurtigskjærende stål er egnet til bearbeidelse av myke materialer som f.eks. mykt tre og kunststoff. Freseverktøy med hardmetallskjær er spesielt egnet for harde og abrasive materialer som f.eks. hardt tre og alumini- um. Original-freseverktøy fra det omfangsrike Bosch-tilbehørpro- grammet kan kjøpes hos forhandleren. Bruk kun feilfrie og rene freser. – Slå ned sponbeskyttelsen 6. – Sving spindellåsespaken 4 med urviserne og hold den i denne posisjonen (n). Drei eventuelt motorspindelen med hånden til den låses. – Løsne mutteren 23 med fastnøkkelen 25 (nøkkelvidde 24 mm) ved å dreie mot urviserne (o). – Skyv freseverktøyet inn i spenntangen. Fresskaftet må skyves inn minst 20 mm i spenntangen. Overfres GOF 900 CE Professional GOF 1300 CE Professional Produktnummer

Fresekurvslag mm 50 58 Vekt tilsvarende EPTA-Procedure 01/2003 kg 3,5 4,8 Beskyttelsesklasse /II /II Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Engineering Director PT/ESI OBJ_BUCH-203-004.book Page 74 Wednesday, November 23, 2011 9:50 AMNorsk | 75 Bosch Power Tools 1 619 929 J79 | (23.11.11) – Trekk mutteren 23 med fastnøkkelen 25 (nøkkelvidde 24 mm) ved å dreie med urviserne. Slipp spindellåsespa- ken 4. – Slå opp sponbeskyttelsen 6. f Sett ikke freseverktøy med en diameter større enn 50 mm inn uten montert kopieringshylse. Disse frese- verktøyene passer ikke gjennom grunnplaten. f Trekk spenntangen ikke fast med mutteren sålenge det ikke er montert freseverktøy. Spenntangen kan ellers ta skade. Støv-/sponavsuging (se bilde B) f Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreft- fremkallende, spesielt i kombinasjon med tilsetningsstof- fer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materi- alet. –Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. f Unngå støv på arbeidsplassen. Støv kan lett antennes. Montering av avsugadapteren Avsugadapteren 27 kan monteres med slangekoblingen frem- over eller bakover. Ved innsatt kopieringshylseadapter 44 må du eventuelt montere kopieringshylseadapteren dreid 180°, slik at avsugadapteren 27 ikke berører låsespaken 46. Ved montering med slangekobling fremover må først sponbeskyt- telsen 6 tas av. Fest avsugadapteren 27 med de to skruene 28 på grunnplaten 12. Tilkobling av støvavsuget Sett en avsugslange (Ø 35 mm) 26 (tilbehør) på den monter- te avsugadapteret. Forbind avsugslangen 26 med en støvsu- ger (tilbehør). Elektroverktøyet kan kobles direkte til stikkontakten på en Bosch-universalsuger med fjernstart. Denne starter automa- tisk når elektroverktøyet kobles inn. Støvsugeren må være egnet til materialet som skal bearbei- des. Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Montering av sponbeskyttelse (se bilde C) Sett sponbeskyttelsen 6 forfra inn i føringen slik at den går i lås. Til fjerning griper du tak i sponbeskyttelsen på siden og trekker den av fremover. Bruk Igangsetting f Ta hensyn til strømspenningen! Spenningen til strøm- kilden må stemme overens med angivelsene på elek- troverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Forhåndsinnstilling av turtallet Med stillhjul for turtallforvalg 3 kan nødvendig turtall for- håndsinnstilles også under drift. 1 – 2 lavt turtall 3 – 4 middels turtall 5 – 6 høyt turtall Verdiene i tabellen er omtrentelige verdier. Det nødvendige turtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk. Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjø- ling. Inn-/utkobling Innstill ønsket fresedybde før inn-/utkobling, se avsnitt «Inn- stilling av fresedybden». Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 24 og hold den trykt inne. Til låsing av den trykte på-/av-bryteren 24 trykker du på låse- tasten 2. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 24 hhv. – hvis den er låst med låsetast 2 – trykker du på-/av- bryteren 24 ett øyeblikk og slipper den deretter. Konstantelektronikk Konstantelektronikken holder turtallet nesten konstant i tom- gang og ved belastning; dette sikrer en jevn arbeidseffekt. Mykstart De elektroniske mykstarten begrenser dreiemomentet ved innkobling og øker motorens levetid. Material Fresdiameter (mm) Posisjon stillhjul 3 Hardt tre (bøk) 4–10 12 – 20 22 – 40 5–6 3–4 1–2 Mykt tre (furu) 4–10 12 – 20 22 – 40 5–6 3–6 1–3 Sponplater 4–10 12 – 20 22 – 40 3–6 2–4 1–3 Kunststoffer 4–15 16 – 40 2–3 1–2 Aluminium 4–15 16 – 40 1–2

OBJ_BUCH-203-004.book Page 75 Wednesday, November 23, 2011 9:50 AM76 | Norsk 1 619 929 J79 | (23.11.11) Bosch Power Tools Innstilling av fresedybden (se bilde D) f Innstilling av fresedybden må kun utføres når elektro- verktøyet er slått av. Til grovinnstilling av fresedybden gjør du følgende: – Sett elektroverktøyet med montert freseverktøy på ar- beidsstykket som skal bearbeides. – Sett fininnstillingen i midten med dreieknappen 20. Drei da dreieknappen 20 til markeringene 21 stemmer overens som vist på bildet. Drei deretter skalaen 19 på «0». – Sett trinnvist anlegg 10 på laveste trinn; trinnanlegget går følbart i lås. – Løs vingeskruen på dybdeanlegget 14, slik at dybdeanleg- get 15 er fritt bevegelig. –Trykk låsespaken 22 nedover og før overfresen langsomt nedover til fresen 7 berører arbeidsstykkets overflate. Slipp låsepaken 22 igjen for å fiksere denne innstikksdyb- den. – Trykk dybdeanlegget 15 nedover til det ligger på trinnvist anlegg 10. Med skyveren setter du indeksmerket 16 i posi- sjon «0» på fresedybdeskalaen 18. – Innstill dybdeanlegget 15 på ønsket fresedybde og trekk vingeskruen fast på dybdeanlegget 14. Pass på at du ikke forskyver skyveren med indeksmerket 16 mer. –Trykk låsespaken 22 og før overfresen inn i øverste posi- sjon. Ved større fresedybder anbefales det å bearbeide flaten flere ganger med liten sponfjerning i hver omgang. Ved hjelp av trinnvist anlegg 10 kan fresingen oppdeles på flere trinn. Inn- still da ønsket fresedybde med det laveste trinnet på trinnan- legget og velg først de høyere trinnene for de første bearbei- delsesomgangene. Avstanden mellom trinnene kan endres ved å skru justeringsskruene 11. Etter en prøvefresing kan du innstille fresedybden nøyaktig på ønsket mål ved å dreie dreieknappen 20; drei med urviser- ne til økning av fresedybden, drei mot urviserne til redusering av fresedybden. Skalaen 19 er en orienteringshjelp. En om- dreining tilsvarer en innstillingsstrekning på 2,0 mm, en av delstrekene på øvre kant av skalaen 19 tilsvarer en forandring av innstillingsstrekningen på 0,1 mm. Den maksimale juste- ringveien er ± 8 mm. Eksempel: Ønsket fresedybde skal være 10,0 mm, prøvefre- singen ga en fresedybde på 9,6 mm. – Løft opp overfresen og legg f.eks. en liten trebit under gli- deplaten 9, slik at fresen 7 ikke berører arbeidsstykket når den senkes ned. Trykk låsespaken 22 nedover og før over- fresen langsomt nedover til dybdeanlegget 15 sitter på trinnanlegget 10. – Drei skalaen 19 på «0» og løsne vingeskruen 14. – Drei dreieknappen 20 0,4 mm/4 delstreker (differanse mellom beregnet og aktuell verdi) med urviserne og trekk vingeskruen 14 fast. – Sjekk valgt fresedybde med en ytterligere prøvefresing. Etter innstilling av fresedybden endrer du posisjonen til sky- veren 16 på dybdenanlegget 15 ikke mer, slik at du alltid kan avlese den momentane fresedybden på skalaen 18. Arbeidshenvisninger f Beskytt fresen mot slag og støt. Freseretning og fresing (se bilde E) f Fresingen må alltid utføres mot freseverktøyets 7 rota- sjonsretning (motgående bevegelse). Ved fresing i ro- tasjonsretningen (synkron bevegelse) kan elektro- verktøyet rives ut av hånden din. – Innstill ønsket fresedybde, se avsnitt «Innstilling av frese- dybden». – Sett elektroverktøyet med montert freseverktøy på ar- beidsstykket som skal bearbeides og slå på elektroverk- tøyet. –Trykk låsespaken 22 nedover og før overfresen langsomt nedover til innstilt fresedybde er nådd. Slipp låsepaken 22 igjen for å fiksere denne innstikksdybden. – Utfør fresingen med jevn fremføring. – Før overfresen tilbake til øverste posisjon etter fresingen. – Slå av elektroverktøyet. Fresing med hjelpeanlegg (se bilde F) Til bearbeidelse av større arbeidsstykker hhv. ved sporfresing kan du feste en planke eller en list som hjelpeanlegg på ar- beidsstykket og føre overfresen langs hjelpeanlegget. Før overfresen langs den flate siden av glideplaten på hjelpean- legget. Kant- eller formfresing Ved kant- eller formfresing uten parallellanlegg må freseverk- tøyet være utstyrt med en styretapp eller et kulelager. – Før det innkoblede elektroverktøyet fra siden inn mot ar- beidsstykket til styretappene eller kulelageret til frese- verktøyet ligger mot kanten på arbeidsstykket som skal be- arbeides. – Før elektroverktøyet med begge hendene langs kanten på arbeidsstykket. Pass da på en vinkelrett posisjon. For sterkt trykk kan skade kanten på arbeidsstykket. Fresing med parallellanlegg (se bilde G) Skyv parallellanlegget 29 med føringsstengene 30 inn i grunnplaten 12 og trekk fast med vingeskruene 5 i henhold til nødvendig mål. Med vingeskruene 31 og 32 kan du innstille parallellanlegget etter lengden i tillegg. Med dreieknappen 33 kan du fininnstille lengden etter løsning av de to vingeskruene 31. En omdreining tilsvarer da en juste- ringsstrekning på 2,0 mm, en av delstrekene på dreieknap- pen 33 tilsvarer en endring av justeringsstrekningen på 0,1 mm. Med anleggsskinnen 34 kan du endre den virksomme an- leggsflaten til parallellanlegget. Før det innkoblede elektroverktøyet med jevn fremføring og sidetrykk på parallellanlegget langs kanten på arbeidsstykket. Ved fresing med parallellanlegget 29 bør støv-/sponavsuget utføres via den spesielle avsugadapteren 35. Avsugadapte- ren 27 kan fortsatt være montert.
