GOF 1300 CE Professional - Frézka BOSCH - Bezplatný návod k obsluze

Typ produktu	Ponorná frézka
Značka	Bosch
Model	GOF 1300 CE Professional
Jmenovitý výkon	1300 W
Otáčky naprázdno	12000 - 24000 ot/min
Předvolba otáček	Ano (kolečko 6 poloh)
Constant-Electronic	Ano (udržování otáček při zatížení)
Upínací pouzdro	6 - 12,7 mm
Ponorný zdvih	58 mm
Hmotnost (dle EPTA)	4,8 kg
Třída ochrany	II (dvojitá izolace)
Jmenovité napětí	230 V
Odvod třísek	Ano (Ø 35 mm)
Pozvolný rozběh	Ano
Blokování vřetena	Ano (pro výměnu frézy)
Paralelní doraz	Součástí dodávky, jemně nastavitelný
Frézovací kružidlo	Volitelné příslušenství pro kruhy
Kopírovací kroužek	Příslušenství pro kopírování šablon
Příslušenství v ceně	Deflektor třísek, hloubkový doraz, adaptér na odsávání, plochý klíč 24 mm
Údržba	Pravidelné čištění ventilačních otvorů, doporučuje se externí odsávání
Opravitelnost	Poprodejní servis Bosch, náhradní díly k dispozici
Oblasti použití	Dřevo, plasty, lehké stavební materiály, neželezné kovy (při snížených otáčkách)

Často kladené otázky - GOF 1300 CE Professional BOSCH

Jak nastavit hloubku frézování?

Položte frézku na obrobek, uvolněte hloubkový doraz, veďte nástroj dolů k požadované značce a poté utáhněte křídlový šroub. Pro vícenásobné průchody použijte stupňovitý doraz. Jemné nastavení je možné pomocí tlačítka jemného nastavení (jedna otáčka = 2 mm, jeden dílek = 0,1 mm).

Jaké otáčky zvolit?

Použijte předvolbu otáček. Pro tvrdé dřevo a malé průměry (4-10 mm): poloha 5-6. Měkké dřevo: 5-6. Dřevotříska: 3-6. Plasty: 2-3. Hliník: 1-2. Přizpůsobte podle zkoušky.

Jak vyměnit frézu?

Odpojte nástroj od sítě. Sklopte deflektor třísek, zablokujte vřeteno pákou, povolte matici plochým klíčem, vložte frézu (stopka alespoň 20 mm), utáhněte matici a poté uvolněte blokování.

Jak používat paralelní doraz?

Zasuňte tyče dorazu do základové desky, utáhněte křídlovými šrouby. Nastavte vzdálenost od okraje pomocí hrubého a jemného seřizování. Veďte nástroj podél okraje a vyvíjejte boční tlak na doraz.

Jak připojit odsávání třísek?

Namontujte adaptér pro odsávání na základovou desku (přední nebo zadní) pomocí rýhovaných šroubů. Připojte hadici na odsávání Ø 35 mm a vhodný vysavač. Pro automatické odsávání použijte vysavač Bosch s dálkovým ovládáním.

Jak provést kruhové frézování?

Namontujte frézovací kružidlo/adaptér pro vodicí lišty. Zašroubujte středicí šroub do kružidla, umístěte hrot do středu kruhu. Nastavte poloměr pomocí hrubého a jemného seřizování. Veďte nástroj kolem středu.

Jak používat kopírovací kroužek?

Namontujte adaptér pro kopírovací kroužek na základovou desku. Vložte kopírovací kroužek zespodu. Vycentrujte základovou desku a kroužek pomocí středicího trnu. Veďte kroužek podél šablony pro kopírování obrysu.

Co dělat, když se fréza zasekne v obrobku?

Okamžitě zastavte nástroj a odpojte jej od sítě. Nepokoušejte se použít sílu. Opatrně uvolněte frézu pomocí vhodného nástroje, je-li to nutné. Zkontrolujte, zda je fréza dobře naostřená a zda jsou otáčky vhodné.

Jak udržovat frézku?

Udržujte nástroj a ventilační otvory čisté. Profoukněte ventilační štěrbiny stlačeným vzduchem. V prašných podmínkách používejte externí odsávání. Nečistěte rozpouštědly. V případě potřeby nechte provést revizi odborníkem.

Kde najít náhradní díly a poprodejní servis?

Kontaktujte zákaznický servis Bosch na čísle 0811 360 122 (Francie) nebo e-mailem na [e-mail]. Pro díly uveďte 10místné číslo výrobku. Explodované pohledy jsou k dispozici na webu Bosch.

NÁVOD K OBSLUZE GOF 1300 CE Professional BOSCH

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ

Přečtěte si všechna varovná upozornění a pokyny. Zanedbání při dodržování

varovných upozornění a pokynů mohou mít za následek zasažení elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucnost.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

Bezpečnost pracovního místa

Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. - Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem. Dbejte na kabel, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.

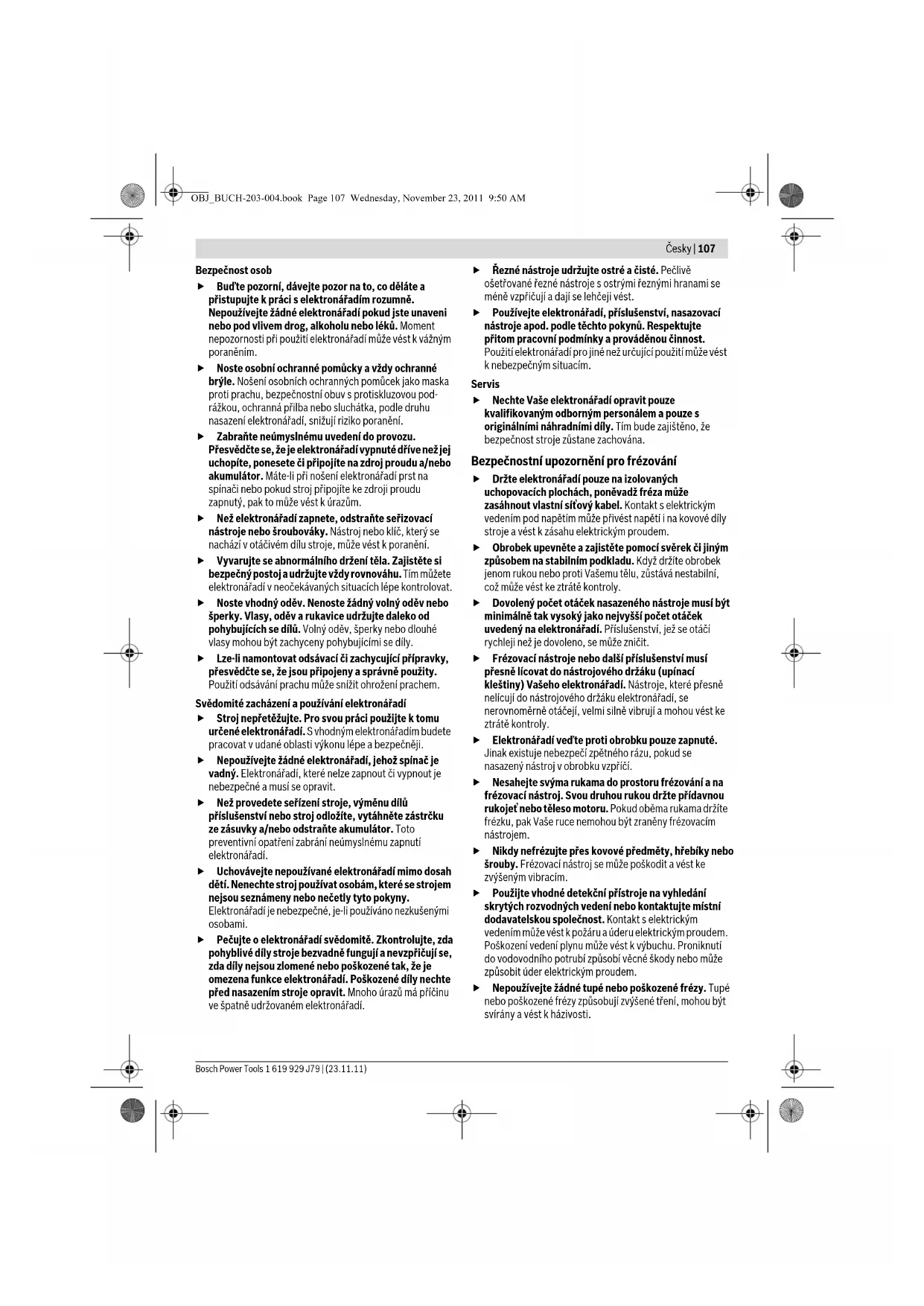

Bezpečnost osob

Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve, než jej uchopíte, ponesete nebo připojíte ke zdroji proudu a/nebo akumulátoru. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tak můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravek, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout, je nebezpečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkusenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují, nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí.

Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lépe vést. Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

Servis

Nechte své elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro frézování

Držte elektronářadí pouze na izolovaných úchopových plochách, protože fréza může zasáhnout vlastní síťový kabel. Kontakt s elektrickým vedením pod napětím může přivést napětí na kovové díly stroje a vést k zásahu elektrickým proudem. Obrobek upevněte a zajistěte pomocí svěrek či jiným způsobem na stabilním podkladu. Když držíte obrobek jenom rukou nebo proti Vašemu tělu, zůstává nestabilní, což může vést ke ztrátě kontroly. Dovolený počet otáček nasazeného nástroje musí být minimálně tak vysoký jako nejvyšší počet otáček uvedený na elektronářadí. Příslušenství, jež se otáčí rychleji než je dovoleno, se může zničit. Frézovací nástroje nebo další příslušenství musí přesně lícovat do nástrojového držáku (upínací kleštiny) Vašeho elektronářadí. Nástroje, které přesně nelícují do nástrojového držáku elektronářadí, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly. Elektronářadí veďte proti obrobku pouze zapnuté. Jinak existuje nebezpečí zpětného rázu, pokud se nasazený nástroj v obrobku vzpříčí. Nesahejte svýma rukama do prostoru frézování a na frézovací nástroj. Svou druhou rukou držte přídavnou rukojeť nebo tělo motoru. Pokud oběma rukama držíte frézku, pak Vaše ruce nemohou být zraněny frézovacím nástrojem. Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Frézovací nástroj se může poškodit a vést ke zvýšeným vibracím. Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úderu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úder elektrickým proudem. Nepoužívejte žádné tupé nebo poškozené frézy. Tupé nebo poškozené frézy způsobují zvýšené tření, mohou být svírány a vést k házení.

Elektronářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji. Než jej odložíte, počkejte, až se elektronářadí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Vyklopte prosím odklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou.

Určené použití

Stroj je určen k frézování drážek, hran, profilů a podélných otvorů při pevném opření do dřeva, plastu a lehkých stavebních hmot a též ke kopírovacímu frézování. Při sníženém počtu otáček a příslušnými frézami lze opracovávat i neželezné kovy.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně.

1 Rukojeť pravá (izolovaná plocha rukojeti) 2 Aretační tlačítko spínače 3 Nastavovací kolečko předvolby počtu otáček 4 Páčka aretace vřetene 5 Křídlový šroub vodících tyčí podélného dorazu (2x)* 6 Ochrana proti třískám 7 Frézovací nástroj 8 Upnutí vodících tyčí podélného dorazu 9 Kluzná deska 10 Stupňovitý doraz 11 Seřizovací šrouby stupňovitého dorazu 12 Základová deska 13 Ochranná manžeta 14 Křídlový šroub pro nastavení hloubkového dorazu 15 Hloubkový doraz 16 Soupatko s indexovací značkou

17 Rukojeť levá (izolovaná plocha rukojeti) 18 Stupnice nastavení hloubky frézování 19 Stupnice jemného nastavení hloubky frézování 20 Otočný knoflík pro jemné nastavení hloubky frézování 21 Značení pro vyrovnání nulového bodu 22 Odjišťovací páčka 23 Převlečná matice s kleštinou 24 Spínač 25 Stranový klíč 24 mm 26 Odsávací hadice (Ø 35 mm) 27 Odsávací adaptér 28 Rýhovaný šroub pro odsávací adaptér (2x) 29 Podélný doraz 30 Vodící tyč podélného dorazu (2x) 31 Křídlový šroub jemného nastavení podélného dorazu (2x) 32 Křídlový šroub hrubého nastavení podélného dorazu (2x) 33 Otočný knoflík pro jemné nastavení podélného dorazu 34 Přestavitelná dorazová lišta podélného dorazu 35 Odsávací adaptér pro podélný doraz 36 Frézovací kružítko/adapter vodícího profilu 37 Madlo frézovacího kružítka 38 Křídlový šroub hrubého nastavení frézovacího kružítka (2x) 39 Křídlový šroub pro jemné nastavení frézovacího kružítka (1x) 40 Otočný knoflík pro jemné nastavení frézovacího kružítka 41 Středicí šroub kružítka 42 Distanční deska (obsažena v sadě „Frézovací kružítko") 43 Vodící profil 44 SDS adaptér kopírovacího pouzdra 45 Upevňovací šroub adaptéru kopírovacího pouzdra (2x) 46 Odjišťovací páčka adaptéru kopírovacího pouzdra 47 Kopírovací pouzdro 48 Šroub s válcovou hlavou pro kluznou desku 49 Šroub se zapuštěnou hlavou pro kluznou desku 50 Středicí trn

*Zobrazené nebo popsané příslušenství nepatří ke standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technická data

Horní frézka GOF 900 CE
	Professional	GOF 1300 CE Professional
ObjednaciCIDSO 06016146..06016136..
Jmenovitý príkton	W	9	0
Otáčky naprázdno	min-1	12000-24000	12000-24000
Předvolba počtu otáček		●	●
Konstantní elektronika		●	●
Udaje plati pro jmenovité napěti [U] 230 V. U odlošnéch napěti a podle země specifikůch provedeni se mohů tyto ãdaje ližit.
Dbeje tseprosim objednacihoCIDSO 1a na typovém Ústiku Vašeho elektronáfát. Obchodní označnéji Jednotlivěch elektronáfát se mohou měinit.

		Česky | 109
Horní frézka GOF 900 CE		GOF 1300 CEProfessional
Přípojka pro odsávány prachu	Professional
Nástrojový držák	mm	6-86-12,7
	inch	¼1/4-½
Zdvih frézovacího koše	mm 50 58
Hmotnost podle EPTA-Procedure 01/2003	kg 3,5 4,8
Třida ochrany	☐/II /II ☐
Udaje plati pro jmenovité napěti [U] 230 V. U odlěsnych napěti a podle země specifikych provedeni se mohou tyto udaje lišit.Dbjeite prosim objednacího císia na typověm štílku Vašeho elektrónářadi. Obchodnín označeni"Justnotlivych elektronářadi se mohou měnit.

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěné podle EN 60745. Hodnocená hladina hluku stroje A činí typicky: hladina akustického tlaku 89 dB(A); hladina akustického výkonu 100 dB(A). Nepřesnost K = 3 dB. Noste chrániče sluchu!

Celkové hodnoty vibrací a_h (vektorový součet tří os) a nepřesnost K stanovené podle EN 60745: a_h = 5,5 m/s², K = 2,5 m/s²

V těchto pokynech uvedená úroveň vibrací byla změřena podle metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, ve kterých je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v odstavci "Technická data" popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

Nasazení frézovacího nástroje (viz obr. A)

Při každé práci na elektronářadí vytáhněte zástrčku ze zásuvky. Při nasazování a výměně frézovacího nástroje je doporučeno nosit ochranné rukavice.

Podle účelu nasazení jsou k dispozici frézovací nástroje v nejrůznějších provedeních a jakostech.

Frézovací nástroje z výškovýkonné rychlořezné oceli jsou vhodné pro opracování měkkých materiálů, jako např. měkké dřevo a plast.

Frézovací nástroje s tvrdokovovými břity jsou zvláště vhodné pro tvrdé a abrazivní materiály, jako např. tvrdé dřevo a hliník.

Originální frézovací nástroje z rozsáhlého programu příslušenství Bosch obdržíte u svého odborného prodejce. Nasaďte pouze bezvadné a čisté frézy.

• Sklopte ochranu proti třískám 6 dolů.
• Pootočte páčku aretace vřetene 4 ve směru hodinových ručiček a podržte ji v této poloze (O). Popř. otočte vřetenem motoru rukou, až se zaaretuje.
• Povolte převlečnou matici 23 pomocí stranového klíče 25 (otvor klíče 24 mm) otáčením proti směru hodinových ručiček (●). Nasuňte frézovací nástroj do upínací kleštiny. Stopka frézy musí být zasunuta minimálně 20 mm do upínací kleštiny.
• Utáhněte převlečnou matici 23 pomocí stranového klíče 25 (otvor klíče 24 mm) otáčením po směru hodinových ručiček. Páčku aretace vřetene 4 uvolněte. Ochranu proti třískám 6 vyklopte nahoru. Bez namontovaného kopírovacího pouzdra nenasazujte žádné frézovací nástroje s průměrem větším než 50 mm. Tyto frézovací nástroje nelicují skrz základovou desku. Upínací kleštinu s převlečnou maticí nikdy pevně neutahujte, pokud není namontován žádný frézovací nástroj. Jinak se může upínací kleština poškodit.

Odsávání prachu/třísek (viz obr. B)

Prach materiálů, jako jsou barvy obsahující olovo, některé druhy dřeva, minerálů a kovů, může být zdraví škodlivý. Kontakt s prachem nebo jeho vdechnutí může vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo osob v blízkosti.

110|Česky

Určitý prach, jako je dubový nebo bukový prach, je považován za karcinogenní, zvláště ve spojení s přísadami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smí opracovávat pouze specialista.

- Pokud možno používejte pro daný materiál vhodné odsávání prachu. - Pečujte o dobré větrání pracovního prostoru. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dbejte na zemi platných předpisů pro opracovávané materiály.

Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit.

Vysavač musí být vhodný pro opracovávaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte SPECIÁLNÍ VYSAVAČ.

Montáž ochrany proti třískám (viz obr. C)

Ochranu proti třískám 6 nasaďte zepředu do vedení tak, aby zapadla. K odejmutí uchopte ochranu proti třískám na bocích a stáhněte ji dopředu.

Provoz

Uvedení do provozu

Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Elektronářadí označené 230 V smí být provozováno i na 220 V.

Předvolba počtu otáček

Pomocí nastavovacího kolečka předvolby počtu otáček 3 můžete předvolit potřebný počet otáček i během provozu.

1-2 nízký počet otáček 3-4 střední počet otáček 5-6 vysoký počet otáček

V tabulce zobrazené hodnoty jsou normativy. Potřebný počet otáček je závislý na materiálu a pracovních podmínkách a lze je zjistit praktickými zkouškami.

Material Prümér frézy	Poloha
	(mm)	nastavovacijo kolečka 3
Tvréd dřevo (buk)	4 - 10	5 - 6
	12 - 20	3 - 4
	22 - 40	1 - 2
Měkké dřevo (borovice)	4 - 10	5 - 6
	12 - 20	3 - 6
	22 - 40	1 - 3
Dřevotřískové desky	4 - 10	3 - 6
	12 - 20	2 - 4
	22 - 40	1 - 3
Plasty	4 - 15	2 - 3
	16 - 40	1 - 2
Hliník	4 - 15	1 - 2
	16 - 40	1

Před prací s malými otáčkami byste měli stroj k ochlazení nechat běžet naprázdno ca. 3 minuty při maximálních otáčkách.

Zapnutí-vypnutí

Před zapnutím nastavte hloubku frézování, viz odstavec "Nastavení hloubky frézování". K uvedení elektronářadí do provozu stiskněte spínač 24 a podržte jej stisknutý. K aretaci stisknutého spínače 24 stiskněte aretační tlačítko 2. K vypnutí elektronářadí spínač 24 uvolněte, popř. je-li aretačním tlačítkem 2 zaaretován, spínač 24 krátce stiskněte a potom jej uvolněte.

Konstantní elektronika

Konstantní elektronika udržuje počet otáček při běhu naprázdno a při zatížení téměř konstantní a zaručuje rovnoměrný pracovní výkon.

Pozvolný rozběh

Elektronický pozvolný rozběh omezuje krouticí moment při zapnutí a zvyšuje životnost motoru.

Nastavení hloubky frézování (viz obr. D)

Nastavení hloubky frézování se smí provádět jen při vypnutém elektronářadí.

Pro hrubé nastavení hloubky frézování postupujte následovně:

- Posadte elektronářadí s namontovaným frézovacím nástrojem na opracovávaný obrobek. Umístěte dráhu jemného nastavení pomocí otočného knoflíku 20 doprostřed. K tomu otáčejte knoflíkem 20, až se shodují značky 21, jak je ukázáno na obrázku. Poté otočte stupnici 19 na "0".

• Nastavte stupňovitý doraz 10 na nejnižší stupeň; stupňovitý doraz citelně zapadne.

Povolte křídlový šroub na hloubkovém dorazu 14 tak, aby byl hloubkový doraz 15 volně pohyblivý. Stlačte odjišťovací páčku 22 dolů a veďte horní frézku pomalu dolů, až se fréza 7 dotkne povrchu obrobku. Odjišťovací páčku 22 opět uvolněte, aby se tato hloubka zanoření zafixovala. - Hloubkový doraz 15 zatlačte dolů až dosedne na stupňovitý doraz 10. Šoupátko s indexovací značkou 16 nastavte na polohu "0" na stupnici nastavení hloubky 18. Hloubkový doraz 15 nastavte na požadovanou hloubku frézování a křídlový šroub hloubkového dorazu 14 pevně utáhněte. Dbejte na to, abyste u šoupátka s indexovací značkou 16 nepřestavili. - Stlačte odjišťovací páčku 22 a veďte horní frézku do nejvyšší polohy.

Při větších hloubkách frézování byste měli vykonat více cyklů opracování, pokaždé s malým úběrem třísky. S pomocí stupňovitého dorazu 10 můžete frézovací proces rozdělit na více stupňů. K tomu nastavte požadovanou hloubku frézování s nejnižším stupněm stupňovitého dorazu a zvolte pro první cykly opracování nejprve vyšší stupně. Odstup stupňů lze změnit přetočením seřizovacího šroubu 11.

Po zkušebním frézovacím cyklu můžete otáčením otočného knoflíku 20 přesně nastavit hloubku frézování na požadovaný rozměr. Pro zvětšení hloubky frézování otáčejte ve směru hodinových ručiček, pro zmenšení hloubky frézování otáčejte proti směru hodinových ručiček. Stupnice 19 přitom slouží k orientaci. Jedno otočení odpovídá dráze přestavení 2,0 mm, dílčí rysky na horním okraji stupnice 19 odpovídají změně dráhy přestavení 0,1 mm. Maximální dráha přestavení činí ± 8 mm.

Příklad: Požadovaná hloubka frézování má být 10,0 mm, zkušební frézování ukázalo hloubku 9,6 mm.

Nadzdvihněte horní frézku a položte např. nějaké odpadové dřevo pod kluznou desku 9 tak, aby se fréza 7 při spuštění nedotýkala obrobku. Stlačte odjišťovací páčku 22 dolů a veďte horní frézku pomalu dolů, až hloubkový doraz 15 dosedne na stupňovitý doraz 10. - Otočte stupnici 19 na "0" a povolte křídlový šroub 14. - Otočte otočný knoflík 20 o 0,4 mm / 4 dílčí rysky (rozdíl požadované a stávající hodnoty) ve směru hodinových ručiček a křídlový šroub 14 utáhněte. - Zkontrolujte zvolenou hloubku dalším zkušebním frézováním.

Po nastavení hloubky frézování uvolněte polohu šoupátka 16 na hloubkovém dorazu 15, tím můžete vždy odečíst aktuální hloubku frézování na stupnici 18.

Pracovní pokyny

▷ Chraňte frézu před údery a nárazy. Směr a proces frézování (viz obr. E). Proces frézování musí být vždy proveden proti směru otáčení frézovacího nástroje 7 (nesousledné). Při frézování ve směru otáčení (sousledné) se Vám může elektronářadí vytrhnout z ruky. - Nastavte požadovanou hloubku frézování, viz odstavec "Nastavení hloubky frézování".

Posadte elektronářadí s namontovaným frézovacím nástrojem na opracovaný obrobek a elektronářadí zapněte. Stlačte odjišťovací páčku 22 dolů a veďte horní frézku pomalu dolů, až se dosáhne nastavené hloubky frézování. Odjišťovací páčku 22 opět uvolněte, aby se tato hloubka zanoření zafixovala. Proveďte proces frézování s rovnoměrným posuvem. - Po ukončení procesu frézování uveďte horní frézku zpět do nejvyšší polohy. - Elektronářadí vypněte.

Frézování hran nebo tvaru

Při frézování hran nebo tvaru bez podélného dorazu musí být frézovací nástroj vybaven vodícím čepem nebo kuličkovým ložiskem.

• Přiložte zapnuté elektronářadí z boku na obrobek až vodící čep nebo kuličkové ložisko frézovacího nástroje přiléhá na opracovávanou hranu obrobku.

- Elektronářadí veďte oběma rukama podél hrany obrobku. Dbejte přitom na přiložení ve správném úhlu. Příliš silný přítlak může hranu obrobku poškodit.

Frézování s podélným dorazem (viz obrázek G)

Zastrčte podélný doraz 29 s vodícími tyčemi 30 do základové desky 12 a pevně jej utáhněte pomocí křídlových šroubů 5 podle potřebného rozměru. Křídlovými šrouby 31 a 32 můžete podélný doraz dodatečně délkově seřídit.

Pomocí otočného knoflíku 33 můžete po uvolnění obou křídlových šroubů 31 délku jemně nastavit. Jedno otočení přitom odpovídá dráze přestavení 2,0 mm, jedna dílčí ryska na otočném knoflíku 33 odpovídá změně dráhy přestavení o 0,1 mm.

Pomocí dorazové lišty 34 můžete změnit účinnou dotykovou plochu podélného dorazu.

Zapnuté elektronářadí veďte s rovnoměrným posuvem a bočním tlakem na podélný doraz podél hrany obrobku. Při frézování s podélným dorazem 29 se může provádět odsávání prachu/třísek přes speciální odsávací adaptér 35. Odsávací adaptér 27 může zůstat namontován.

Frézování s frézovacím kružítkem (viz obr. H)

Pro kruhové frézovací práce můžete použít frézovací kružítko/adaptér vodícího profilu 36. Frézovací kružítko namontujte jak ukázáno na obrázku.

Středicí šroub 41 našroubujte do závitu ve frézovacím kružítku. Hrot šroubu nasaďte do středu frézovaného kruhového oblouku, dbejte přitom na to, aby se hrot šroubu zapíchl do povrchu obrobku.

Posunutím frézovacího kružítka nahoru nastavte požadovaný poloměr a křídlové šrouby 38 a 39 pevně utáhněte.

Pomocí otočného knoflíku 40 můžete po uvolnění křídlového šroubu 39 délku jemně nastavit. Jedno otočení přitom odpovídá dráze přestavení 2,0 mm, jedna dílčí ryska na otočném knoflíku 40 odpovídá změně dráhy přestavení o 0,1 mm.

Zapnuté elektronářadí veďte pomocí pravé rukojeti 1 a madla frézovacího kružítka 37 přes obrobek.

Frézování s vodícím profilem (viz obr. 1)

S pomocí vodícího profilu 43 můžete provádět přímočaré probíhající pracovní procesy.

K vyrovnání výškového rozdílu musíte namontovat distanční desku 42.

Frézovací kružítko/adapter vodícího profilu 36 namontujte jak je ukázáno na obrázku.

Vodící profil 43 upevněte pomocí vhodných upínacích přípravků, např. šroubových svěrek, na obrobek.

Elektronářadí s namontovaným adaptérem vodícího profilu 36 posaďte na vodící profil.

Frézování s kopírovacím pouzdrem (viz obrázky K–N)

S pomocí kopírovacího pouzdra 47 můžete přenášet na obrobek obrysy z předloh, popř. šablon.

Pro použití kopírovacího pouzdra 47 musí být nejprve nasazen adapter kopírovacího pouzdra 44 do kluzné desky 9.

Adaptér kopírovacího pouzdra 44 posaďte shora na kluznou desku 9 a pevně jej přišroubujte pomocí 2 upínacích šroubů 45. Dbejte na to, aby odjišťovací páčka adaptéru kopírovacího pouzdra 46 byla volně pohyblivá.

Podle tloušťky šablon a předloh vyberte vhodné kopírovací pouzdro. Kvůli přesahující výšce kopírovacího pouzdra musí mít šablona minimální tloušťku 8 mm.

Zatlačte odjišťovací páčku 46 a vložte kopírovací pouzdro 47 zespodu do adaptéru kopírovacího pouzdra 44. Kódovací výstupky přitom musí čitelně zapadnout do vybrání kopírovacího pouzdra.

Průměr frézovacího nástroje zvolte menší, než je vnitřní průměr kopírovacího pouzdra.

Tím, že vzdálenost středu frézování od kopírovacího pouzdra je všude stejná, mohou být kopírovací pouzdro a kluzná deska, je-li to nutné, vůči sobě vystředěny.

• Stlačte odjišťovací páčku 22 dolů a veďte horní frézku až na doraz ve směru základové desky 12. Odjišťovací páčku 22 opět uvolněte, aby se tato hloubka zanoření zafixovala. Vyšroubujte šrouby se zápustnou hlavou 49. Našroubujte šrouby s válcovou hlavou 48 do pro ně připravených otvorů tak, aby kluzná deska 9 byla volně pohyblivá. -Vsaďte středicí trn 50 do nástrojového držáku, jak je ukázáno na obrázku. Rukou utáhněte převlečnou matici tak, aby středicí trn byl ještě volně pohyblivý. Srovnejte vůči sobě středicí trn 50 a kopírovací pouzdro 47 lehkým posunem kluzné desky 9. Šrouby s válcovou hlavou 48 utáhněte.
• Středicí trn 50 odstraňte z nástrojového držáku. -Stlačte odjišťovací páčku 22 a veďte horní frézku do nejvyšší polohy.

K frézování s kopírovacím pouzdrem 47 postupujte následovně:

Zapnuté elektronářadí s kopírovacím pouzdrem přiložte na šablonu. Stlačte odjišťovací páčku 22 dolů a veďte horní frézku pomalu dolů, až se dosáhne nastavené hloubky frézování. Odjišťovací páčku 22 opět uvolněte, aby se tato hloubka zanoření zafixovala. Veďte elektronářadí přesahujícím kopírovacím pouzdrem s bočním tlakem podél šablony.

Údržba a servis

Údržba a čištění

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Při extrémních podmínkách nasazení používejte podle možnosti vždy odsávací zařízení. Často vyfukujte větrací otvory a předřaďte proudový chránič (FI). Při opracování kovu se může uvnitř elektronářadí usazovat vodivý prach. Ochranná izolace elektronářadí může být omezena. Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch. Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí Bosch. Při všech dotazech a objednávkách náhradních dílů nezbytně uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobku a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být už nepoužitelná elektronářadí rozebrána, shromážděna a dodána k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Všeobecné výstražné upozornění a bezpečnostní pokyny

POZOR! Přečtěte si všechna výstražná upozornění a bezpečnostní pokyny.

Elektrická bezpečnost

Zástrčka přívodní šňůry ručního elektrického nářadí musí pasovat do použité zásuvky. Zástrčku v žádném případě nijako neměňte. S uzemněným elektrickým nářadím nepoužívejte žádné zástrčkové adaptéry. Nezměněné zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchovými plochami, jako jsou např. roury, topení, sporáky a chladničky. Pokud by bylo Vaše tělo uzemněné, hrozí zvýšené riziko zásahu elektrickým proudem.

Bezpečnost osob

Starostlivé používání ručního elektrického nářadí a manipulace s ním

Bezpečnostní pokyny pro frézování

Číslování jednotlivých komponentů se vztahuje na vyobrazení elektrického nářadí na grafické straně tohoto Návodu k používání.

1 Rukojeť vpravo (izolovaná plocha rukojeti) 2 Aretační tlačítko vypínače 3 Nastavovací kolečko předvolby počtu otáček 4 Aretační páčka vřetena 5 Křídlová šroub pro vodící tyčky paralelního dorazu (2x)* 6 Chránič proti třískám 7 Frézovací nástroj 8 Upevnění vodících tyček paralelního dorazu 9 Kluzná deska 10 Stupňový doraz 11 Aretační šrouby pro stupňový doraz 12 Základní deska 13 Ochranná manžeta 14 Křídlová šroub pro nastavování hloubkového dorazu 15 Hloubkový doraz 16 Posuvná indexová značka 17 Rukojeť vlevo (izolovaná plocha rukojeti) 18 Stupnice pro nastavení frézovací hloubky

19 Stupnice pro jemné nastavení frézovací hloubky

28 Rýhovaná šroub pro odsávací adaptér (2x)*

29 Paralelní doraz (zarovnávací doraz)

44 SDS adaptér kopírovací objímky

45 Upevňovací šroub pro adaptér kopírovací objímky (2x)

46 Uvolňovací páka pro kopírovací objímku

47 Kopírovací objímka

48 Šroub s válcovou hlavou pro kluznou desku

49 Šroub se zápustnou hlavou pro kluznou desku

50 Středicí trn

Zobrazené nebo popsané příslušenství nepatří celé do základní výbavy produktu. Kompletní příslušenství najdete v našem programu příslušenství.

Technické údaje

Hodnota hladiny hluku A tohoto nářadí je typicky: Akustický tlak 89 dB(A); Hodnota hladiny akustického tlaku 100 dB(A). Nepřesnost měření K = 3 dB.

Používejte chrániče sluchu!

Celkové hodnoty vibrací a_h (součet vektorů tří směrů) a nepřesnost měření K zjišťované podle normy EN 60745: a_h = 5,5 m/s², K = 2,5 m/s².

Vyhýbejte se usazování prachu na vašem pracovišti. Více druhů prachu se může snadno vznítit.

Montáž odsávacího adaptéru

Odsávací adaptér 27 se dá namontovat hadicovou přípojkou dopředu nebo dozadu. Při nasazeném adaptéru kopírovací objímky 44 bude možná potřeba namontovat adaptér kopírovací objímky o 180° pootočený, aby se odsávací adaptér 27 uvolňovací páčky 46 nedotýkal. Při montáži hadicové přípojky vpředu je třeba nejprve demontovat chránič proti třískám 6. Odsávací adaptér 27 pomocí 2 drážkovaných šroubů 28 upevněte na základní desku 12.

Připojení odsávání

Nasuňte odsávací hadici (Ø 35 mm) 26 (příslušenství) na namontovaný odsávací adaptér. Spojte odsávací hadici 26 s vysavačem (příslušenství).

Pro zapnutí ručního elektrického nářadí stiskněte vypínač 24 a držte ho stisknutý.

Pro aretaci stisknutého vypínače 24 stiskněte aretační tlačítko 2. Pokud chcete ruční elektrické nářadí vypnout, uvolněte vypínač 24 a v takovém případě, pokud je zaaretován aretačním tlačítkem 2, stiskněte vypínač 24 na okamžik a poté ho znovu uvolněte.

Konstantní elektronika

Konstantní elektronika udržuje počet otáček při volnoběhu a při zatížení na přibližně stejné úrovni, a tím zabezpečuje rovnoměrný pracovní chod nářadí.

Pozvolný rozběh

Elektronicky regulovaný pozvolný rozběh omezuje krouticí moment nářadí při zapnutí a prodlužuje životnost motoru.

Pro kruhové frézovací práce můžete používat frézovací kružidlo/adapter vodicí lišty 36. Frézovací kružidlo namontujte podle obrázku.

Před každou prací na ručním elektrickém nářadí vytáhněte zástrčku nářadí ze zásuvky. Ruční elektrické nářadí a jeho větrací štěrbiny udržujte vždy v čistotě, abyste mohli pracovat kvalitně a bezpečně. Při používání za extrémních pracovních podmínek používejte podle možností vždy odsávací zařízení. Větrací štěrbiny nářadí častěji profukujte a zapojte ho přes ochranný spínač při poruchových proudech (FI). Při obrábění kovů se může uvnitř ručního elektrického nářadí usazovat jemný dobře vodivý prach. To může mít negativní vliv na ochrannou izolaci ručního elektrického nářadí.

Neodhazujte ruční elektrické nářadí do komunálního odpadu!

Jen pro země EU:

Použití v souladu s určením
