Produkttyp	Doppfräs
Märke	Bosch
Modell	GOF 1300 CE Professional
Nominell effekt	1300 W
Tomgångsvarvtal	12000 - 24000 rpm
Förval av varvtal	Ja (ratt med 6 lägen)
Constant-Electronic	Ja (håller varvtalet under belastning)
Verktygshållare (spännhylsa)	6 - 12,7 mm
Doppdjup	58 mm
Vikt (enligt EPTA)	4,8 kg
Skyddsklass	II (dubbel isolering)
Nominell spänning	230 V
Anslutning för dammsugning	Ja (Ø 35 mm)
Mjukstart	Ja
Spindellås	Ja (för byte av fräs)
Parallellanslag	Ingår, finjusterbar
Cirkelritare (fräscompass)	Tillbehör för cirklar
Kopieringsring	Tillbehör för kopiering av mallar
Medföljande tillbehör	Spånavvisare, djupanslag, dammsugningsadapter, nyckel 24 mm
Underhåll	Regelbunden rengöring av ventilationsöppningar, extern dammsugning rekommenderas
Reparerbarhet	Bosch service, reservdelar finns
Användningsområden	Trä, plast, lätta byggmaterial, icke-järnmetaller (med reducerat varvtal)

Vanliga frågor - GOF 1300 CE Professional BOSCH

Hur ställer man in fräsdjupet?

Placera fräsen på arbetsstycket, släpp djupanslaget, för ner verktyget till önskat märke och dra åt vingmuttern. Använd nivåanslaget för flera pass. Finjustering möjlig via precisionsinställningsknappen (ett varv = 2 mm, ett streck = 0,1 mm).

Vilket varvtal ska man välja?

Använd förvalsratten. För hårt trä och små diametrar (4-10 mm): läge 5-6. Mjukt trä: 5-6. Spånskiva: 3-6. Plast: 2-3. Aluminium: 1-2. Anpassa efter prov.

Hur byter man en fräs?

Koppla bort verktyget. Fäll ner spånavvisaren, lås spindeln med spaken, lossa muttern med nyckeln, sätt i fräsen (skaft minst 20 mm), dra åt muttern och släpp låset.

Hur använder man parallellanslaget?

Sätt in anslagets stänger i bottenplattan, dra åt med vingskruvarna. Ställ in avståndet till kanten med grov- och finjusteringsskruvarna. För verktyget längs kanten med sidotryck mot anslaget.

Hur ansluter man dammsugningen?

Montera dammsugningsadaptern på bottenplattan (fram eller bak) med räfflade skruvar. Anslut en dammsugarslang Ø 35 mm och en lämplig dammsugare. För automatisk dammsugning, använd en Bosch-dammsugare med fjärrkontroll.

Hur gör man fräsning av cirklar?

Montera cirkelritaren / adaptern för styrstänger. Skruva centreringsskruven i cirkelritaren, placera spetsen i cirkelns centrum. Ställ in radien med grov- och finjusteringsskruvarna. För verktyget runt centrum.

Hur använder man kopieringsringen?

Montera adaptern för kopieringsring på bottenplattan. Sätt i kopieringsringen underifrån. Centrera bottenplattan och ringen med centreringsdornen. För ringen längs mallen för att kopiera konturen.

Vad gör man om fräsen fastnar i arbetsstycket?

Stanna omedelbart verktyget och koppla bort det. Försök inte tvinga. Lossa försiktigt fräsen med lämpligt verktyg om nödvändigt. Kontrollera att fräsen är vass och att varvtalet är lämpligt.

Hur underhåller man fräsen?

Håll verktyget och ventilationsöppningarna rena. Blås tryckluft i ventilationsöppningarna. Använd extern dammsugning i dammiga miljöer. Rengör inte med lösningsmedel. Låt en professionell reparera om det behövs.

Var hittar man reservdelar och service?

Kontakta Bosch kundservice på 0811 360 122 (Frankrike) eller via e-post [e-mail]. För reservdelar, ange verktygets 10-siffriga artikelnummer. Sprängskisser finns på Bosch webbplats.

BRUKSANVISNING GOF 1300 CE Professional BOSCH

1-2 lågt varvtal

3-4 medelvarvtal

5-6 högt varvtal

Fräsning med hjälpanslag (se Fig. F)

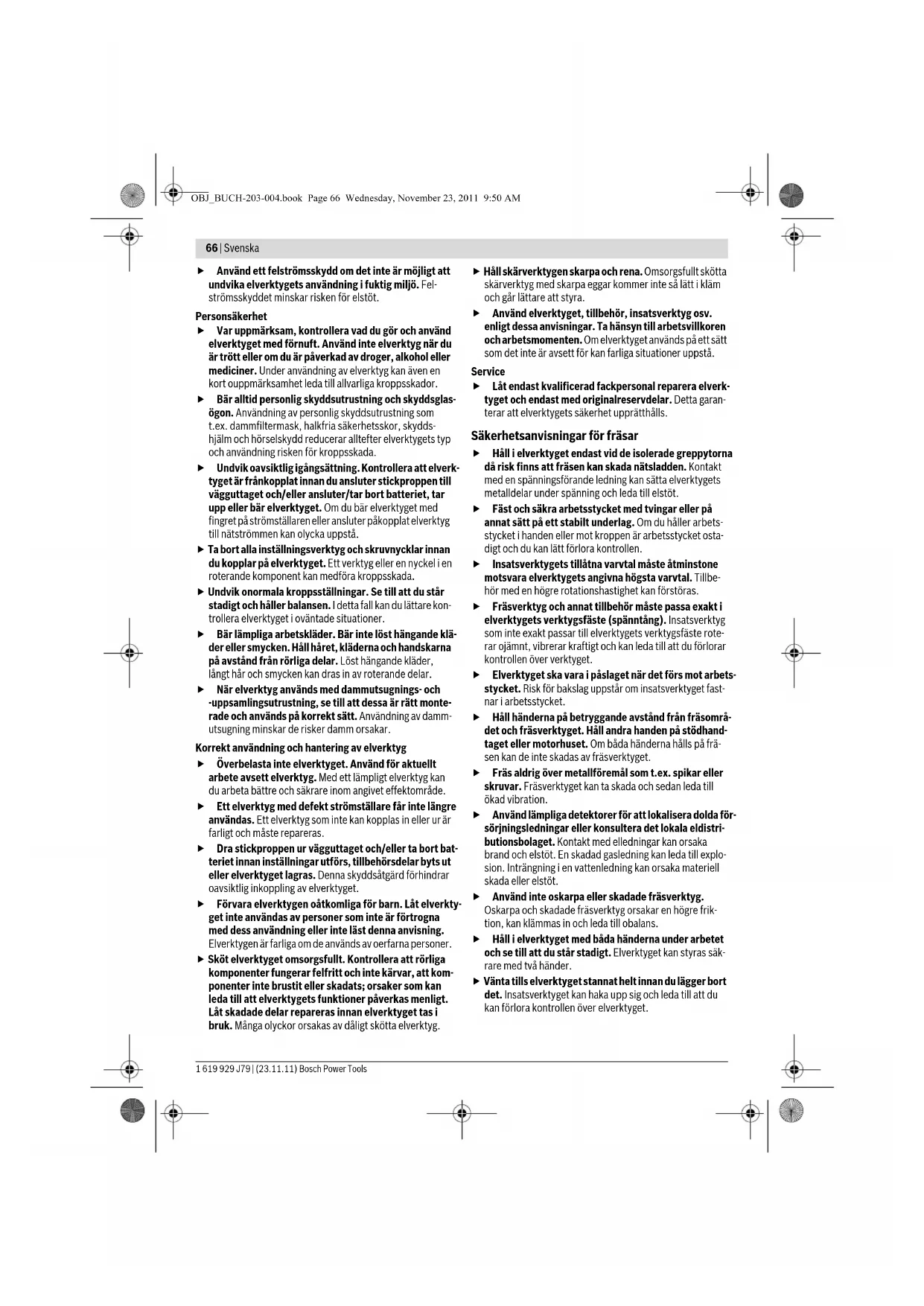

Allmänna säkerhetsanvisningar för elverktyg

VARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som upp

står till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

• Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
• Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller när du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar, allt efter elverktygets typ och användning, risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och uppsamlingsutrustning, se till att dessa är rätt monterade och används korrekt sätt. Användning av dammutsugning minskar de risker dammet orsakar.

Korrekt användning och hantering av elverktyg

Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte har fått anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för fräsar

Håll i elverktyget endast vid de isolerade greppytorna då risk finns att fräsen kan skada nät sladden. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt. Fäst och säkra arbetsstycket med tvingar eller på annat sätt på ett stabilt underlag. Om du håller arbetsstycket i handen eller mot kroppen är arbetsstycket ostadigt och du kan lätt förlora kontrollen. Insatsverktygets tillåtna varvtal måste åtminstone motsvara elverktygets angivna högsta varvtal. Tillbehör med en högre rotationshastighet kan förstöras. Fräsverktyg och annat tillbehör måste passa exakt i elverktygets verktygsfäste (spänntång). Insatsverktyg som inte exakt passar till elverktygets verktygsfäste roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. Elverktyget ska vara påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. Håll händerna på betryggande avstånd från fräsområdet och fräsverktyget. Håll andra handen på stödhandtaget eller motorhuset. Om båda händerna hålls på fräsen kan de inte skadas av fräsverktyget. Fräs aldrig över metallföremål som t.ex. spikar eller skruvar. Fräsverktyget kan ta skada och sedan leda till ökad vibration. Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. Använd inte oskarpa eller skadade fräsverktyg. Oskarpa och skadade fräsverktyg orsakar en högre friktion, kan klämmas in och leda till obalans. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.

Svenska 67

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för fräsning av spår, profiler och ovaler i trä, plast och lätta byggnadsmaterial samt för kopierfräsning när arbetsstycket ligger på ett fast underlag. Med reducerat varvtal och lämpliga fräsar kan även icke-järnmetaller bearbetas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen av elverktyget på grafiksidan.

1 Höger handtag (isolerad greppyta) 2 Spärrknapp för strömställaren 3 Ställratt varvtalsförval 4 Spindellåsspak 5 Vingskruv för parallellanslagets styrstänger (2x)* 6 Spånskydd 7 Fräsverktyg 8 Fäste för parallellanslagets styrstänger 9 Glidplatta 10 Steganslag 11 Justerskruv för steganslag 12 Fotplatta 13 Skyddsmanschett 14 Vingskruv för inställning av djupanslag 15 Djupanslag 16 Slid med indexmärke 17 Vänster handtag (isolerad greppyta) 18 Skala för inställning av fräsdjup

19 Skala för fininställning av fräsdjup

20 Ställratt för fininställning av fräsdjup

21 Markering för nollpunktsanpassning

22 Upplåsningsspak

24 Strömställare Till/Från

25 Fast skruvnyckel nyckelvidd 24 mm

26 Utsugningsslang (0,35 m)*

31 Vingskruv för parallellanslagets fininställning (2x)*

32 Vingskruv för parallellanslagets grovinställning (2x)*

33 Ratt för parallellanslagets fininställning

34 Installbar anslagsskena för parallellanslaget*

35 Utsugningsadapter för parallellanslag

36 Fräscirkel/styrskeneadapter*

37 Grepp för fräscirkel

38 Vingskruv för fräsvinkelns grovinställning (2x)*

39 Vingskruv för fräsvinkelns fininställning (1x)*

40 Ratt för fräsvinkelns fininställning

41 Centrerskruv för cirkelanslag

42 Distansplatta (ingår i sats "Fräscirkel")

43 Styrskena*

44 SDS-kopierhylsadapter

45 Fästskruv för kopierhylsans adapter (2x) 46 Upplåsningsspak för kopierhylsadaptern 47 Kopierhylsa 48 Cylinderskruv för glidplatta 49 Skruv med försänkt huvud för glidplatta 50 Centrerdorn

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Överfrås GOF 900 CE
	Professional		GOF 1300 CE Professional
Produktnummer 0 601 614 6.. 0 601 613 6..
Upptagen Märkeffekt	W	9	0
Tomgängsvarval	min-1	12000 - 24000	12000 - 24000
Varvitalsforval		●	●
Konstantelektronik		●	●
Anslutning für dammutsugning		●	●
Verktygsfeste	mm	6 - 8	6 - 12,7
	inch	½	½ - ½
Uppgifterna gäller für en Märkspänning på [U] 230 V. Vid avvikande spänning och für utföranden i vissaalander kan uppgifterna variera.
Beakta produktnumret på elverktygets typsvätt. Handelsbeteckningarna for anskilda elverktyg kan variera.

68 | Svenska

Överfrås GOF 900 CE
	Professional	GOF 1300 CE Professional
Fräskorgsrörelse	mm 50 58
Vikt enlicht EPTA-Procedure 01/2003	kg 3,5 4,8
Skyddsklass	☐/II /II ☐
Uppigfjerna gäller für en märksänning på [U] 230 V. Vid avvikande spanning och für utforanden i vissaalander kan uppgifterna variera.
Beakta produktnumret på elverktygets typskyl. Handelsbeteckningarna for anskilda elverklyg kan variera.

Buller/vibrationsdata

Värdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 89 dB(A); ljudeffektnivå 100 dB(A). Onogrannhet K=3 dB.

Använd hörselskydd!

Totala vibrationsemissionsvärden a_h (vektorsumma ur tre riktningar) och onogrannhet K framtaget enligt EN 60745: a_h = 5,5m / s,K = 2,5m / s²

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2011/65/EU, 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

Insättning av fräs (se bild A)

• Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Vi rekommenderar att skyddshandskar används vid insättning och byte av fräsverktyg.

Fräsverktyg finns att tillgå i olika utföranden och kvalitet som anpassats till aktuell bearbetning.

Fräsverktyg av högeffektssnabbstål lämpliga för bearbetning av mjuka material som t. ex. mjukträ och plast.

Fräsverktyg med hårdmetallskär är speciellt lämpliga för hårda och nötande material som t.ex. hårdträ och aluminium. Din fackhandlare kan erbjuda original fräsverktyg ur Bosch rikhaltiga tillbehörsprogram.

Använd endast oskadade och rena fräsverktyg.

- Fäll ner spånskyddet 6. Sväng spindellåsspaken 4 medurs och håll den i detta läge (O). Vrid vid behov för hand motorspindeln tills den låser. Lossa moturs överfallsmuttern 23 med fast skruvnyckel 25 (nyckelvidd 24 mm) (2). - Skjut in fräsverktyget i spänntången. Frässkaftet måste vara inskjutet minst till ett djup om 20 mm. Dra medurs fast överfallsmuttern 23 med fast skruvnyckel 25 (nyckelvidd 24 mm). Släpp spindellåsspaken 4. - Fäll upp spånskyddet 6.

För fräsverktyg med en diameter över 50 mm måste kopierhylsan vara monterad. Dessa fräsverktyg passar inte genom fotplattan. Dra inte fast spänntången med överfallsmuttern innan ett fräsverktyg sätts in. Spänntången kan i annat fall skadas.

Damm-/spånutsugning (se bild B)

• Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
• Använd om möjligt en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad. Vi rekommenderar ett andningsskydd med filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Skjut upp utsugningsslangen (Ø 35 mm) 26 (tillbehör) på den monterade utsugningsadaptern. Koppla utsugningsslangen 26 till en dammsugare (tillbehör).

Elverktyget kan anslutas direkt till apparatuttaget på en Bosch universaldammsugare med fjärrkopplingsanordning. Dammsugaren startar automatiskt när elverktyget slås på.

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd för utsugning av hälsofarligt och cancerframkallande eller torrt damm en specialdammsugare.

Montering av spånskydd (se bild C)

Skjut in spånskyddet 6 framifrån i gejden tills det snäpper fast. För borttagning, grip på sidorna spånskyddet och dra det framåt.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Val av varvtal

Med ställratten varvtalsförval 3 kan önskat varvtal väljas även under drift.

1-2 lågt varvtal

3-4 medelhögt varvtal

5-6 högt varvtal

I tabellen anges riktvärden. Erforderligt varvtal är beroende av materialet och arbetsvillkoren, prova dig fram till bästa inställningen genom praktiska försök.

Material Fräsdiameter	(mm)	Ställrattens3 lage
Härt trä (bok)	4 - 10	5 - 6
	12 - 20	3 - 4
	22 - 40	1 - 2
Mjukt trä (tall) 4 - 10		5 - 6
	12 - 20	3 - 6
	22 - 40	1 - 3

Material Fräds diameter	(mm)	Ställrattens3lage
Spånskivor 4 - 10		3-6
	12 - 20	2-4
	22 - 40	1-3
Plast	4-15	2-3
	16 - 40	1-2
Aluminium	4-15	1-2
	16 - 40	1

Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

In- och urkoppling

Ställ in verktyget på fräsdjupet, se avsnittet "Inställning av fräsdjup".

Tryck på strömställaren Till/Från 24 för att starta elverktyget och håll den nedtryckt.

För att spärra den nedtryckta strömställaren Till/Från 24, tryck ned spärrknappen 2.

För att stänga av elverktyget, släpp strömställaren Till/Från 24, eller om den är låst med spärrknappen 2, tryck kort på strömställaren Till/Från 24 och släpp den igen.

Konstant elektronik

Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även på tomgång och under belastning och garanterar en jämn arbetseffekt.

Mjukstart

Den elektroniska mjukstarten begränsar vridmomentet vid inkoppling och förlänger motorns brukstid.

Inställning av fräsdjup (se bild D)

Fräsdjupet får ställas in endast på avstängt elverktyg.

Lägg upp elverktyget med monerat fräsverktyg på arbetsstycket som ska bearbetas. Centrera med ratten 20 fininställningsvägen. Vrid ratten 20 tills markeringarna 21 stämmer överens enligt bild. Vrid sedan skalan 19 till läget "0".

• Ställ steganslaget 10 i lägsta steget, steganslaget snäpper tydligt fast.
• Lossa vingskruven på djupanslaget 14 så att djupanslaget 15 är rörligt. Tryck upplåsningsspaken 22 nedåt och för överfräsen långsamt nedåt tills fräsverktyget 7 berör arbetsstyckets yta. Släpp åter upplåsningsspaken 22 för fixering av detta nedsänkningsdjup. Tryck djupanslaget 15 nedåt tills det ligger an mot steganslaget 10. Ställ sliden med indexmärke 16 i läge "0" på fräsdjupsskalan 18.

Ställ djupanslaget 15 på önskat fräsdjup och dra fast vingskruven på djupanslaget 14. Se till att sliden med indexmärket 16 inte längre förskjuts. Tryck upplåsningsspaken 22 och förskjut överfräsen till översta läget.

Större fräsdjup ska utföras i flera etapper med mindre spånavskiljning. Med hjälp av steganslaget 10 kan fräsningen delas upp på flera steg. Ställ in önskat fräsdjup med lägsta steget för steganslaget och välj de första bearbetningsmomenten de högre stegen. Avståndet mellan stegen kan förändras med justerskruvarna 11.

Efter en provfräsning kan fräsdjupet med ratten 20 ställas exakt in på önskat mått, vrid medurs för större fräsdjup och moturs för minskning av fräsdjupet. Skalan 19 tjänar endast som orientering. Ett varv motsvarar en justering om 2,0 mm, ett av delstrecken vid övre kanten på skalan 19 motsvarar en förändring om 0,1 mm. Högsta inställningsvägen ±8 mm.

Exempel: Önskat fräsdjup ska vara 10,0 mm, provfräsningen gav ett fräsdjup på 9,6 mm.

- Lyft upp överfräsen och lägg t.ex. en träbit under glidplattan 9, så att fräsverktyget 7 inte berör arbetsstycket när fräsen förs nedåt. Tryck upplåsningsspaken 22 nedåt och för överfräsen långsamt nedåt tills djupanslaget 15 ligger an mot steganslaget 10. Vrid sedan skalan 19 till läget "0" och lossa vingskruven 14. Vrid ratten 20 med 0,4 mm/4 delstreck (differens mellan bör- och ärvärde) medurs och dra fast vingskruven 14. - Kontrollera valt fräsdjup med en ytterligare provfräsning.

Förändra inte längre slidens läge 16 på djupanslaget 15 efter avslutad inställning av fräsdjupet. Aktuellt fräsdjup kan avläsas på skalan 18.

Arbetsanvisningar

Skydda fräsverktyget mot stötar och slag.

Fräsriktning och fräsningsförlopp (se bild E)

Fräsning ska alltid utföras mot fräsens rotationsriktning 7 (mot matningsriktning). Vid fräsning i rotationsriktning (i matningsriktning) finns risk för att elverktyget slits ur användarens hand. - Ställ in önskat fräsdjup, se stycket "Inställning av fräsdjup". Lägg an elverktyget med monterat fräsverktyg mot arbetsstycket och slå på elverktyget. Tryck upplåsningsspaken 22 nedåt och för överfräsen långsamt nedåt tills inställt fräsdjup uppnåtts. Släpp åter upplåsningsspaken 22 för fixering av detta nedsänkningsdjup. - Utför fräsningen med jämn matningshastighet. - För upp överfräsen till översta läget efter avslutad fräsning. - Koppla från elverktyget.

Fräsning med hjälpanslag (se bild F)

Förbearbetning av stora arbetsstycken resp. vid fräsning av spår kanter med räfflor list fastas arbetsstycket som hjälpanslag längs vilket överfräsen förs. Styr överfräsen längs hjälpanslaget glidplattans flata sida.

Vid kant- och formfräsning utan parallellanslag måste fräsverktyget vara försett med styrtapp eller kullager. - För påkopplat elverktyg från sidan mot arbetsstycket tills fräsverktygets styrtapp eller kullager ligger an mot den kant på arbetsstycket som ska bearbetas. - Styr elverktyget med båda händerna längs arbetsstyckets kant. Se till att elverktyget ligger i rätt vinkel. För kraftigt tryck kan skada kanten på arbetsstycket.

Fräsning med parallellanslag (se bild G)

Skjut in parallellanslaget 29 med styrstängerna 30 i fotplattan 12 och dra fast det med vingskruvarna 5 så att erforderligt mått uppstår. Med vingskruvarna 31 och 32 kan parallellanslaget ytterligare ställas in i längdriktning.

Med ratten 33 kan sedan, efter att de båda vingskruvarna 31 lossats, längden fininställas. Ett varv motsvarar en justering om 2,0 mm, ett delstreck på ratten 33 motsvarar en justering om 0,1 mm. Med anslagsskenan 34 kan parallellanslagets effektiva anliggningsyta förändras. För det inkopplade elverktyget längs arbetsstyckets kant med jämn matning och tryck i sidled mot parallellanslaget. Vid fräsning med parallellanslaget 29 ska damm och spån sugas ut genom den speciella utsugningsadaptern 35. Utsugningsadaptern 27 kan kvarstå monterad.

Fräsning med fräscirkel (se bild H)

För cirkelrund fräsning kan fräscirkeln/styrskeneadaptern 36 användas. Montera fräscirkeln som bilden visar.

Skruva in centerskruven 41 i fräscirkelns gänga. Placera skruvspetsen i centrum på den cirkelbåge som ska fräsas och kontrollera att skruvspetsen griper in i arbetsstyckets yta.

Ställ grovt in önskad radie genom att förskjuta fräscirkeln och dra fast vingskruvarna 38 och 39.

Med ratten 40 kan sedan, efter att vingskruven 39 lossats, längden fininställas. Ett varv motsvarar en justering om 2,0 mm, ett delstreck på ratten 40 motsvarar en justering om 0,1 mm.

För det inkopplade elverktyget med högra handtaget 1 och handtaget för fräscirkeln 37 över arbetsstycket.

Med hjälp av styrskenan 43 kan linjär fräsning utföras.

För kompensering av höjdskillnaden måste distansplattan 42 monteras.

Med hjälp av kopierhylsan 47 kan konturer från mallar och schabloner överföras till arbetsstycket.

För att kopierhylsan 47 ska kunna användas måste kopierhylsadaptern 44 sättas in i glidplattan 9.

Placera kopierhylsadaptern 44 uppifrån på glidplattan 9 och skruva fast den med de båda fästskruvarna 45. Kontrollera att upplåsningsspaken för kopierhylsadaptern 46 är fritt rörlig.

Välj en kopierhylsa som motsvarar schablonens respektive mallens tjocklek. På grund av kopierhylsans utskjutande höjd måste schablonen ha en tjocklek på minst 8 mm.

Påverka upplåsningsspaken 46 och sätt kopierhylsan 47 från undre sidan in i kopierhylsadaptern 44. Kodnockarna måste härvid kännbart låsa i kopierhylsans urtag.

Fräsverktygets diameter ska vara mindre än kopierhylsans inre diameter.

För att avståndet mellan fräscentrum och kopierhylskanten ska vara lika runtom kan kopierhylsan och glidplattan centreras mot varandra, om så behövs.

Tryck upplåsningsspaken 22 nedåt och för överfräsen mot anslag på bottenplattan 12. Släpp åter upplåsningsspaken 22 för fixering av detta nedsänkningsdjup. - Skruva bort sexkantskruvarna 49. Skruva in cylinderskruvarna 48 i härför avsedda hål så att glidplattan 9 fortfarande är fritt rörlig. Sätt in centrerdornen 50 i verktygsfästet som bilden visar. Dra för hand så långt fast överfallsmuttern att centrerdornen ännu är fritt rörlig. Rikta in centrerdornen 50 och kopierhylsan 47 mot varandra genom att lätt förskjuta glidplattan 9. Dra fast cylinderskruvarna 48. - Ta bort centrerdornen 50 ur verktygsfästet. Tryck upplåsningsspaken 22 och förskjut överfräsen till översta läget.

För fräsning med kopierhylsan 47 förfar så här:

- För det inkopplade elverktyget med kopierhylsan mot schablonen. Tryck upplåsningsspaken 22 nedåt och för överfräsen långsamt nedåt tills inställt fräsdjup uppnåtts. Släpp åter upplåsningsspaken 22 för fixering av detta nedsänkningsdjup. - För elverktyget med utskjutande kopierhylsa med tryck i sidled längs schablonen.

Underhåll och service

Underhåll och rengöring

• Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Använd under extrema betingelser om möjligt en utsugningsanläggning. I dylika fall ska ventilationsöppningarna renblåsas ofta och ett felströmsskydd (FI) förkopplas. Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor om reparation och underhåll av produkter och reservdelar. Sprängskisser och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna till vid frågor beträffande köp, användning och inställning av produkter och tillbehör.

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG för avfall som utgörs av elektriska och elektroniska produkter och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.

Montering av avsugadapteren

Avsugadapteren 27 kan monteres med slangekoblingen fremover eller bakover. Ved innsatt kopieringshylseadapter 44 må du eventuelt montere kopieringshylseadapteren dreid 180° slik at avsugadapteren 27 ikke berører låsespaken 46. Ved montering med slangekobling fremover må først sponbeskyttelsen 6 tas av. Fest avsugadapteren 27 med de to skruene 28 på grunnplaten 12.

Til grovinnstilling av fresedybden gjør du følgende:

• Sett elektroverktøyet med montert freseverktøy på arbeidsstykket som skal bearbeides.
• Sett fininnstillingen i midten med dreieknappen 20. Drei da dreieknappen 20 til markeringene 21 stemmer overens som vist på bildet. Drei deretter skalaen 19 på «0».
