Typ produktu	Frezarka (górnowrzecionowa) zanurzeniowa
Marka	Bosch
Model	GOF 1300 CE Professional
Moc nominalna	1300 W
Prędkość obrotowa bez obciążenia	12000 - 24000 obr/min
Regulacja prędkości	Tak (pokrętło 6 pozycji)
Constant-Electronic	Tak (utrzymanie prędkości pod obciążeniem)
Uchwyt narzędzia (tuleja zaciskowa)	6 - 12,7 mm
Skok zanurzenia	58 mm
Waga (wg EPTA)	4,8 kg
Klasa ochronności	II (podwójna izolacja)
Napięcie nominalne	230 V
Przyłącze odsysania	Tak (Ø 35 mm)
Łagodny rozruch	Tak
Blokada wrzeciona	Tak (do wymiany frezu)
Prowadnica równoległa	W zestawie, z precyzyjną regulacją
Kompas frezarski	Akcesorium opcjonalne do okręgów
Pierścień kopiujący	Akcesorium do kopiowania szablonów
Akcesoria w zestawie	Deflektor wiórów, ogranicznik głębokości, adapter odsysania, klucz płaski 24 mm
Konserwacja	Regularne czyszczenie otworów wentylacyjnych, zalecane odsysanie zewnętrzne
Naprawialność	Serwis posprzedażowy Bosch, części zamienne dostępne
Zastosowania	Drewno, tworzywa sztuczne, lekkie materiały budowlane, metale nieżelazne (przy zmniejszonej prędkości)

Często zadawane pytania - GOF 1300 CE Professional BOSCH

Jak ustawić głębokość frezowania?

Połóż frezarkę na elemencie, zwolnij ogranicznik głębokości, prowadź narzędzie w dół do żądanego znaku, a następnie dokręć śrubę motylkową. Użyj ogranicznika poziomu do wielokrotnych przejść. Precyzyjna regulacja jest możliwa za pomocą pokrętła regulacji dokładnej (jeden obrót = 2 mm, jedna kreska = 0,1 mm).

Jaką prędkość obrotową wybrać?

Użyj pokrętła wstępnego wyboru. Dla twardego drewna i małych średnic (4-10 mm): pozycja 5-6. Drewno miękkie: 5-6. Płyta wiórowa: 3-6. Tworzywa sztuczne: 2-3. Aluminium: 1-2. Dostosuj w zależności od próby.

Jak wymienić frez?

Odłącz narzędzie. Odsuń deflektor wiórów, zablokuj wrzeciono dźwignią, odkręć nakrętkę łączącą kluczem płaskim, włóż frez (chwyt co najmniej 20 mm), dokręć nakrętkę, a następnie zwolnij blokadę.

Jak używać prowadnicy równoległej?

Włóż pręty prowadnicy w płytę podstawy, dokręć śruby motylkowe. Ustaw odległość od krawędzi za pomocą śrub regulacji zgrubnej i dokładnej. Prowadź narzędzie wzdłuż krawędzi, wywierając boczny nacisk na prowadnicę.

Jak podłączyć odsysanie wiórów?

Zamontuj adapter odsysania na płycie podstawy (przód lub tył) za pomocą śrub radełkowanych. Podłącz wąż odsysający Ø 35 mm i odpowiedni odkurzacz. Do automatycznego odsysania użyj odkurzacza Bosch z pilotem.

Jak wykonać frezowanie okręgów?

Zamontuj kompas frezarski/adapter do prowadnic. Wkręć śrubę centrującą w kompas, umieść ostrze na środku okręgu. Ustaw promień za pomocą śrub regulacji zgrubnej i dokładnej. Prowadź narzędzie wokół środka.

Jak używać pierścienia kopiującego?

Zamontuj adapter do pierścienia kopiującego na płycie podstawy. Włóż pierścień kopiujący od dołu. Wyśrodkuj płytę podstawy i pierścień za pomocą tulei centrującej. Prowadź pierścień wzdłuż szablonu, aby skopiować kontur.

Co zrobić, jeśli frez zablokuje się w materiale?

Natychmiast zatrzymaj narzędzie i odłącz je. Nie próbuj go forsować. Delikatnie usuń frez za pomocą odpowiedniego narzędzia, jeśli to konieczne. Sprawdź, czy frez jest dobrze naostrzony i czy prędkość jest odpowiednia.

Jak konserwować frezarkę?

Utrzymuj narzędzie i otwory wentylacyjne w czystości. Wydmuchaj sprężone powietrze w szczeliny wentylacyjne. Używaj odsysania zewnętrznego w zapylonym środowisku. Nie czyść rozpuszczalnikami. W razie potrzeby zleć przegląd specjaliście.

Gdzie znaleźć części zamienne i serwis?

Skontaktuj się z działem obsługi klienta Bosch pod numerem 0811 360 122 (Francja) lub e-mailem na adres [e-mail]. W przypadku części podaj 10-cyfrowy numer artykułu narzędzia. Widoki rozłożone są dostępne na stronie Bosch.

INSTRUKCJA OBSŁUGI GOF 1300 CE Professional BOSCH

Instrukcja oryginalna

Tłumaczenie instrukcji obsługi

Przewodnik obsługi

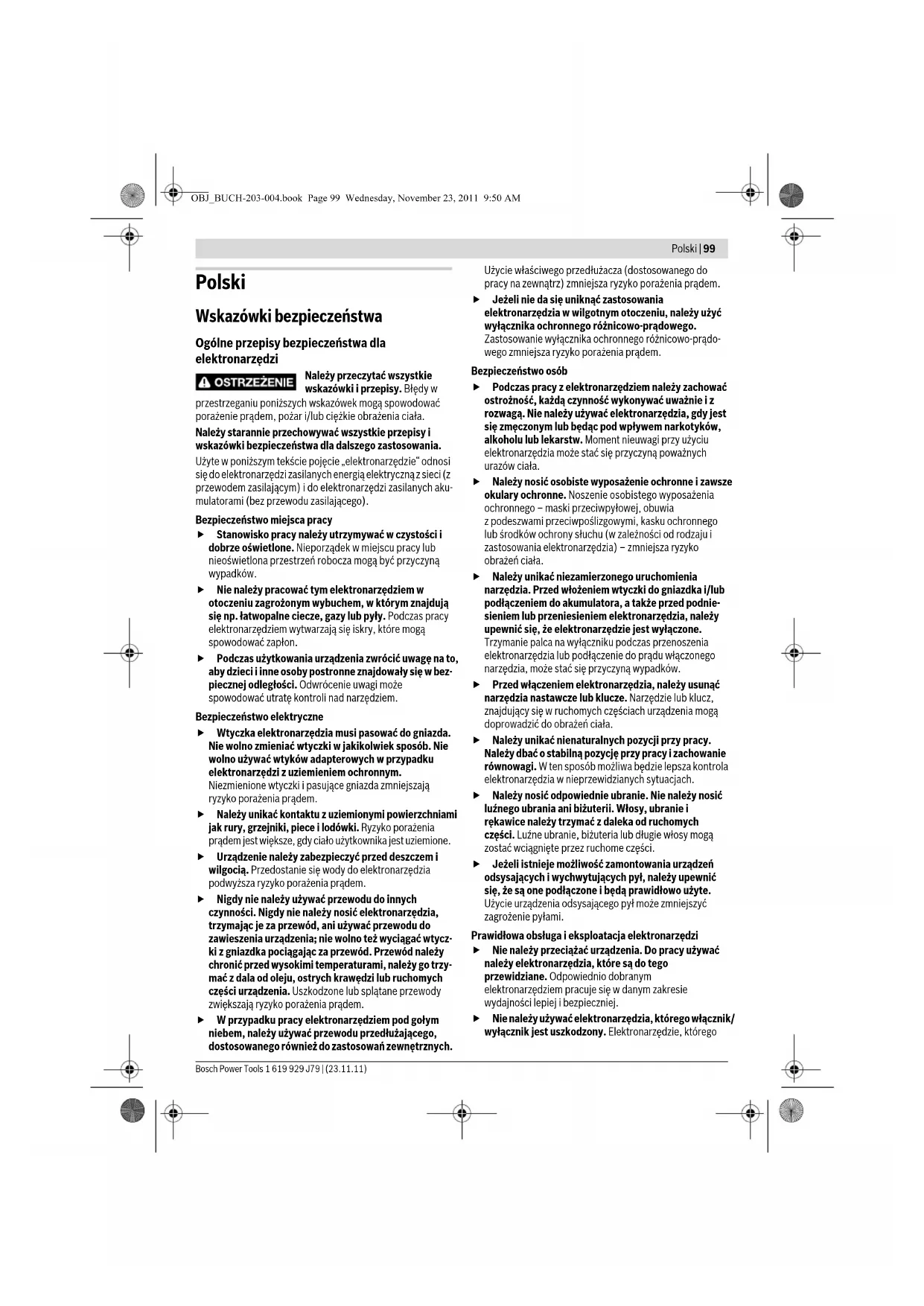

Ostrzeżenia

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie” odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo.

▹ Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków. Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi powierzchniami, takimi jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszania urządzenia; nie wolno też wyciągać wtyczki z gniazdka, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego odpowiednio do zastosowań zewnętrznych.

Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osobiste

Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń ciała. Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przy podnoszeniu lub przenoszeniu elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu wyłączonego narzędzia może stać się przyczyną wypadków. Przed włączeniem elektronarzędzia należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz znajdujące się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. Należy unikać nienaturalnej pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył zmniejsza zagrożenie pyłami. Prawidłowa obsługa i eksploatacja elektronarzędzi - Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzia, którego

nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu, nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

Serwis

Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki bezpieczeństwa dla frezarek

Elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści, gdyż frez może natrafić na własny przewód sieciowy. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym. Materiał przeznaczony do obróbki należy zamocować na stabilnym podłożu i zabezpieczyć przed przesunięciem za pomocą zacisków lub w inny sposób. Jeżeli obrabiany element przytrzymywany jest ręką lub przyciskany do ciała, pozostaje on niestabilny, co może skutkować utratą kontroli nad nim. Dopuszczalna prędkość obrotowa stosowanych narzędzi roboczych nie może być mniejsza od podanej na elektronarzędziu maksymalnej prędkości obrotowej. Osprzęt obracający się z prędkością większą niż dopuszczalna może być uszkodzony. Frezy i inne narzędzia robocze muszą dokładnie pasować do uchwytu narzędziowego (zacisku)

użytkowanego elektronarzędzia. Narzędzia robocze, niedopasowane do uchwytu narzędziowego elektronarzędzia, obracają się nierównomiernie, silnie wibrują i mogą spowodować utratę kontroli nad elektronarzędziem.

Elektronarzędzie uruchomić przy zetknięciu freza z materiałem. W przeciwnym wypadku istnieje niebezpieczeństwo odrzutu, gdy użyte narzędzie zablokuje się w obrabianym przedmiocie. Nie należy dotykać obracającego się freza ani zbliżać rąk w pole jego zasięgu. Drugą ręką należy trzymać uchwyt dodatkowy lub obudowę silnika. Prowadzenie urządzenia oburącz zmniejsza ryzyko skaleczenia rąk przez narzędzie robocze. Nigdy nie frezować materiałów, w których znajdują się przedmioty metalowe, gwoździe lub śruby. Może to doprowadzić do uszkodzenia narzędzia roboczego i podwyższenia wibracji. Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających lub poprosić o pomoc zakłady mistrzowskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne. - Nie należy używać tępych lub uszkodzonych narzędzi frezarskich. Tępe lub uszkodzone frezy powodują podwyższone tarcie, mogą się zablokować, a także są przyczyną niewyważenia. Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zadbać o stabilną pozycję pracy. Elektronarzędzie prowadzone oburącz jest bezpieczniejsze. Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

Opis urządzenia i ich zastosowania

Należy przestrzegać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do frezowania wpustowego, krawędziowego, profilowego i do wykonywania rowków podłużnych w drewnie, tworzywach sztucznych i lekkich materiałach budowlanych, a także do frezowania kopiowego. Przy zredukowanej prędkości obrotowej i zastosowaniu odpowiednich frezów możliwa jest też obróbka metali nieżelaznych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

1 Rękojeść prawa (pokrycie gumowe) 2 Przycisk blokady włącznika/wyłącznika 3 Gałka wstępnego wyboru prędkości obrotowej 4 Dźwignia blokady wrzeciona 5 Śruba motylkowa do drążków prowadzących (2x) 6 Osłona przeciwpyłowa 7 Frez (narzędzie robocze) 8 Mocowanie drążków prowadzących prowadnicy równoległej 9 Płyta ślizgowa 10 Zderzak schodkowy 11 Śruby regulacyjne zderzaka schodkowego 12 Płyta główna 13 Osłona zabezpieczająca 14 Śruba motylkowa do regulacji ogranicznika głębokości 15 Ogranicznik głębokości 16 Przełącznik suwakowy ze wskaźnikiem 17 Rękojeść lewa (pokrycie gumowe) 18 Podziałka głębokości cięcia 19 Podziałka precyzyjnej regulacji głębokości cięcia 20 Pokrętło do precyzyjnej regulacji głębokości cięcia 21 Wskaźnik (oznakowanie) punktu zerowego 22 Dźwignia zwalniająca blokadę 23 Zacisk z nakrętką złączkową 24 Włącznik/wyłącznik 25 Klucz widełkowy, rozwartość klucza 24 mm 26 Wąż odkurzacza (Ø 35 mm)*

27 Adapter odsysający 28 Śruba radełkowana adaptera do odsysania pyłów (2x) 29 Prowadnica równoległa 30 Drążek prowadzący prowadnicy równoległej (2x) 31 Śruba motylkowa do precyzyjnej regulacji prowadnicy równoległej (2x) 32 Śruba motylkowa do zgrubnej regulacji prowadnicy równoległej (2x) 33 Pokrętło do precyzyjnej regulacji prowadnicy równoległej* 34 Przesuwna szyna oporowa dla prowadnicy równoległej 35 Adapter do odsysania pyłów prowadnicy równoległej 36 Cyrkiel z przystawką szyn prowadzących 37 Uchwyt cyrkla 38 Śruba motylkowa do zgrubnej regulacji cyrkla (2x) 39 Śruba motylkowa do precyzyjnej regulacji cyrkla (1x) 40 Pokrętło do precyzyjnej regulacji cyrkla 41 Śruba centrująca prowadnicy cyrklowej* 42 Płyta dystansowa (wchodzi w skład zestawu „Cyrkiel") 43 Szyna prowadząca* 44 Adapter SDS do bolców kopiujących 45 Śruba mocująca adapter bolca kopiującego (2x) 46 Dźwignia zwalniająca blokadę adaptera bolca kopiującego 47 Bolec kopiujący 48 Śruba z łbem walcowym mocująca płytę ślizgową 49 Śruba z łbem wpuszczanym mocująca płytę ślizgową 50 Trzpień centrujący

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia

dodatkowego znajdziesz w naszym katalogu osprzętu.

Dane techniczne

Frezarka górnowrzejcionowa GOF 900 CE
	Professional		GOF 1300 CE Professional
Numer katalogowy 0 601 614 6.. 0 601 613 6..
Moc znamionowa	W	9	0
Prędkość obrotowa bez obciązenia	\( min^{-1} \)	12000 - 24000	12000 - 24000
Wstepny wybró prȩdkość obrotowej		●	●
Elektronika „Constant“		●	●
Przyȩcze do odysiania pychu		●	●
Uchwyt narȩźdiowy	mm	6 - 8	6 - 12,7
	inch	½	½ - ½
Skok korpusu frezarki	mm 50 58
Ciezar odpowsiednio do EPTA-Procedure 01/2003	kg 3,5 4,8
Klasa ochrony	\( ☑/II /II \)		\( ☑ \)
Dane aktualne są dla napiȩcie znamionowego [U] 230 V. Przy napiȩciach obdiegajyczych od powyźyszego i w przypadku modeli specyficznych dla danoego kraji dane te mogów są rożnić.
Nalezy zworć aucwpage na numer katalogowy na tabliczce znamionowoj nabytego elektronarȩźdia. Nazwy handlowe poszȩgownych elektronarȩźdi moga są rożnić.

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie z normą EN 60745.

Określony w skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 89 dB(A); poziom mocy akustycznej 100 dB(A). Niepewność pomiaru K=3 dB. Stosować środki ochrony słuchu!

Wartości łączne drgań (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745 wynoszą: a_h = 5,5 m/s², K = 2,5 m/s²

Podany w niniejszej instrukcji poziom drgań pomierzony zgodnie z określoną w normie EN 60745 procedurą pomiarową może być użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeżeli nie będzie się wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczona na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Deklaracja zgodności

C

Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne", odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 60745 - zgodnie z wymaganiami dyrektyw: 2011/65/UE, 2004/108/WE, 2006/42/WE. Dokumentacja techniczna (2006/42/WE): Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

Mocowanie freza (zob. rys. A)

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.

Do mocowania i wymiany freza zaleca się użycie rękawic ochronnych.

W zależności od potrzeb można dobrać frezy różnego typu o różnych właściwościach.

Frezy z wysokojakościowej stali szybkotnącej

dostosowane są do obróbki miękkich materiałów, takich jak miękkie drewno i tworzywa sztuczne.

Frezy z węglików spiekanych nadają się szczególnie do obróbki materiałów twardszych i ścieralnych, takich jak twarde drewno i aluminium.

Frezy oryginalne, wchodzące w skład bogatego programu oprzyrządowania Bosch, są do nabycia w specjalistycznych sklepach branżowych.

Stosowane frezy powinny być czyste, a ich stan techniczny nie powinien budzić zastrzeżeń.

• Otworzyć osłonę przeciwwiórową 6 (odchylając ją w dół).
• Przesunąć dźwignię blokady wrzeciona 4 w kierunku zgodnym z ruchem wskazówek zegara i przytrzymać ją w tej pozycji (O). W razie potrzeby ręcznie przykręcić wrzeciono, aż do zaskoczenia w zapadce. Zwolnić nakrętkę złączkową 23 za pomocą klucza widełkowego 25 (rozwartość 24 mm), obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (2). Włożyć frez do tulei zaciskowej. Chwycić frez należy w razie potrzeby do zacisku na głębokość wynoszącą co najmniej 20 mm. Dociągnąć nakrętkę złączkową 23 za pomocą klucza widełkowego 25 (rozwartość 24 mm), obracając ją w kierunku zgodnym z ruchem wskazówek zegara. Zwolnić dźwignię blokującą wrzeciono 4. Zamknąć osłonę przeciwodpryskową 6 (do góry).
• Nie należy stosować frezów o średnicy większej niż 50 mm, jeżeli nie został uprzednio zamontowany bolec kopiujący. Frezy takie nie przycięte przy podstawie.
• Nie dokręcać tulei zaciskowej nakrętką złączkową przed zamontowaniem freza. Może to doprowadzić do uszkodzenia tulei zaciskowej.

Odsysanie pyłów/wiorów (zob. rys. B)

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być

obrabiane jedynie przez odpowiednio przeszkolony personel.

W razie możliwości należy stosować odsysanie pyłu dostosowane do rodzaju obrabianego materiału. Należy zawsze dbać o dobrą wentylację stanowiska pracy.

Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym kraju przepisów regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.

Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się łatwo zapalić.

Montaż adaptera do odsysania pyłów

Adapter do odsysania pyłów 27 można zamontować na dwa sposoby: z przyłączem do przodu albo do tyłu. W przypadku, gdy zamontowany jest adapter bolca kopiującego 44, może zaistnieć konieczność obrócenia go o 180°, aby uniknąć dotykania przyłączem adaptera do odsysania pyłów 27 dźwigni zwalniającej blokadę adaptera 46. Przed montażem z przyłączem do przodu należy uprzednio zdjąć osłonę przeciwodpryskową 6. Przymocować adapter do odsysania pyłów 27 za pomocą dwóch śrub radełkowanych 28 do płyty frezarki 12.

Podłączenie odsysania pyłów

Nasunąć wąż odkurzacza (Ø 35 mm) 26 (wyposażenie dodatkowe) na uprzednio zamontowany adapter do odsysania pyłów. Połączyć wąż 26 z odkurzaczem (wyposażenie dodatkowe).

Elektronarzędzie może być zasilane bezpośrednio przez gniazdo wtykowe uniwersalnego odkurzacza firmy Bosch ze zdalnym włączaniem. Odkurzacz uruchamiany jest wówczas automatycznie w momencie załączenia zasilania w elektronarzędziu.

Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych należy używać odkurzacza specjalnego.

Montaż osłony przeciwpyłowej (zob. rys. C)

Osłonę przeciwpyłową 6 wstawić od przodu do prowadnicy aż do zaskoczenia w zapadce. Aby zdemontować osłonę przeciwpyłową, należy chwycić jej boki i zsunąć ją, pociągając do przodu.

Praca

Uruchamianie

Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone są również do sieci 220 V.

Wstępny wybór prędkości obrotowej

Za pomocą pokrętła regulatora można dokonać regulacji prędkości obrotowej (także w czasie biegu).

1-2 niska prędkość obrotowa, 3-4 średnia prędkość obrotowa, 5-6 wysoka prędkość obrotowa

Wartości podane w tabeli są wartościami orientacyjnymi. Optymalna prędkość obrotowa uzależniona jest od rodzaju materiału i od warunków pracy; określane są one drogą prób.

Material Srednica freza	(mm)	Pozycjagali 3
Twarde drewno (buk)	4 - 10	5 - 6
	12 - 20	3 - 4
	22 - 40	1 - 2
Międkcie drewno (sosna)	4 - 10	5 - 6
	12 - 20	3 - 6
	22 - 40	1 - 3
Płyta wiórowa	4 - 10	3 - 6
	12 - 20	2 - 4
	22 - 40	1 - 3
Tworzywo sztuczne	4 - 15	2 - 3
	16 - 40	1 - 2
Aluminium	4 - 15	1 - 2
	16 - 40	1

Po trwającej dłuższy okres pracy z niską prędkością obrotową należy ochłodzić elektronarzędzie, uruchamiając je bez obciążenia z maksymalną prędkością obrotową na ok. 3 min.

Włączanie/wyłączanie

Przed uruchomieniem/wyłączeniem urządzenia należy nastawić głębokość frezowania, zgodnie z rozdziałem "Ustawianie głębokości frezowania".

W celu włączenia elektronarzędzia nacisnąć włącznik/wyłącznik 24 i przytrzymać w tej pozycji.

W celu unieruchomienia wciśniętego włącznika/wyłącznika 24 należy nacisnąć przycisk blokady 2.

W celu wyłączenia elektronarzędzia należy zwolnić włącznik/wyłącznik 24, lub gdy jest on unieruchomiony przyciskiem blokady 2, nacisnąć krótko włącznik/wyłącznik 24, a następnie zwolnić.

System Constant Electronic utrzymuje stałą prędkość biegu niezależnie od obciążenia i gwarantuje utrzymanie wydajności roboczej na tym samym poziomie.

System łagodnego rozruchu

Elektroniczny system łagodnego rozruchu ogranicza prędkość obrotową podczas włączania i wydłuża żywotność silnika.

Ustawianie głębokości frezowania (zob. rys. D)

Ustawianie głębokości frezowania dozwolone jest tylko przy wyłączonym elektronarzędziu.

Aby zgrubnie ustawić głębokość frezowania, należy postępować w następujący sposób:

- Elektronarzędzie z zamocowanym frezem postawić na obrabianym przedmiocie.

• Ustawić pokrętło 20 na środek skali. W tym celu należy przekręcić pokrętło 20 na taką pozycję, by wskaźniki 21 były ustawione tak, jak zostało to ukazane na rysunku. Następnie należy ustawić podziałkę 19 na pozycję "0".

Zderzak schodkowy 10 ustawić w najniższym położeniu; zderzak musi zaskoczyć w wyczuwalny sposób. - Poluzować śrubę motylkową na zderzaku głębokości 14 na tyle, aby zderzak 15 można było swobodnie przemieszczać. - Przesunąć dźwignię blokady 22 ku dołowi i opuścić frezarkę do momentu zetknięcia się freza 7 z powierzchnią obrabianą. Zwolnić dźwignię 22, aby zablokować wybraną pozycję frezarki. Docisnąć zderzak głębokości 15 do dołu, do najniższego stopnia zderzaka stopniowego 10. Suwak 16 przesunąć na pozycję "0" na podziałce głębokości frezowania 18. Zderzak głębokości 15 ustawić na żądaną głębokość frezowania i dokręcić nakrętkę motylkową 14. Należy uważać, aby po dokonaniu tej czynności nie zmieniać już pozycji suwaka 16. Wcisnąć dźwignię 22 i przywrócić górne położenie maszyny.

Przy większych głębokościach frezowania zalecane jest prowadzenie obróbki w kilku przejściach. Dzięki zderzakowi schodkowemu 10 możliwe jest rozłożenie procesu obróbki na kilka przejść. Należy w tym celu nastawić pożądaną głębokość frezowania z najniższym stopniem zderzaka schodkowego i wybrać dla pierwszych etapów obróbki wyższe stopnie. Odstęp między stopniami można zmieniać, pokręcając śrubami regulacyjnymi 11.

Po próbnej obróbce można dokonać dokładnej regulacji głębokości frezowania poprzez obrót pokrętłem 20 - obracać je w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć głębokość frezowania, a w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć głębokość frezowania. Orientację ułatwia przy tym podziałka 19. Jeden obrót odpowiada zmianie nastawy głębokości o 2,0 mm, każda z kresek podziałki, znajdującej się na górnej krawędzi podziałki 19, odpowiada zmianie nastawy głębokości o 1 mm. Maksymalna zmiana nastawy głębokości wynosi ± 8 mm.

Przykład: Pożądana głębokość frezowania to 10,0 mm, rezultatem frezowania próbnego była głębokość frezowania wynosząca 9,6 mm.

Unieść frezarkę górnowrzecionową i położyć coś (np. kawałek drewna) pod płytę ślizgową 9 - tak, aby frez 7 przy opuszczaniu nie dotykał obrabianego materiału. Wcisnąć dźwignię blokady 22 i powoli opuszczać frezarkę, aż do momentu gdy ogranicznik głębokości 15 całkowicie przylgnie do zderzaka schodkowego 10. - Przestawić podziałkę 19 na pozycję "0" i zwolnić śrubę motylkową 14.

• Przekręcić pokrętło 20 w kierunku zgodnym z ruchem wskazówek zegara o 0,4 mm/4 kreski podziałki (różnica między wartością zadaną i rzeczywistą) i dokręcić śrubę motylkową 14. - Skontrolować wybraną głębokość frezowania poprzez kolejne frezowanie próbne.

Po dokonaniu regulacji głębokości frezowania nie należy zmieniać pozycji suwaka 16, znajdującego się na ograniczniku głębokości 15, aby zawsze można było odczytać aktualną głębokość frezowania na podziałce 18.

Wskazówki dotyczące pracy

Frezy należy chronić przed upadkiem i udarami. Kierunek frezowania w procesie cięcia (zob. rys. E) Kierunek frezowania musi być stale przeciwny do kierunku obrotów freza 7 (frezowanie przeciwbieżne). Przy frezowaniu zgodnym z kierunkiem obrotów freza (frezowanie współbieżne), frezarka może być wyrwana z rąk osoby obsługującej. - Nastawić pożądaną głębokość frezowania, zgodnie z rozdziałem "Ustawianie głębokości frezowania". - Ustawić elektronarzędzie z zamontowanym frezem na obrabianym przedmiocie i uruchomić. Wcisnąć dźwignię blokady 22 i opuszczać wolno frezarkę, aż do osiągnięcia nastawionej głębokości frezowania. Zwolnić dźwignię 22, aby zablokować wybraną pozycję frezarki. - Frezować, wymuszając równomierny posuw. - Po zakończeniu obróbki, przywrócić górne położenie maszyny. - Wyłączyć elektronarzędzie.

Frezowanie za pomocą zderzaka pomocniczego (zob. rys. F)

Aby ułatwić obróbkę większych przedmiotów, np. do frezowania wpustów, można przymocować do obrabianego przedmiotu deskę lub listwę i użyć jej jako zderzaka pomocniczego, prowadząc wzdłuż niej frezarkę. Frezarkę należy prowadzić po płaskiej stronie płyty ślizgowo-prowadzącej, wzdłuż zderzaka pomocniczego.

Frezowanie krawędziowe lub kształtowe

Przy frezowaniu krawędzi lub przy frezowaniu kształtowym bez zastosowania prowadnicy równoległej, należy stosować frezy z trzpieniem prowadzącym lub łożyskiem kulkowym.

- Uruchomione uprzednio elektronarzędzie dosunąć z boku do obrabianego przedmiotu i zagłębiać w materiale, aż do momentu oparcia się trzpienia prowadzącego wzgl. łożyska kulkowego freza o krawędź obrabianego przedmiotu. - Frezarkę prowadzić wzdłuż krawędzi przedmiotu, zwracając przy tym uwagę na jego położenie. Zbyt silny docisk może spowodować uszkodzenie krawędzi przedmiotu.

Frezowanie z prowadnicą równoległą (zob. rys. G)

Zamontować drążki prowadzące 30 prowadnicy równoległej 29 w płycie podstawy 12 i zamocować je za pomocą śrub motylkowych 5 w żądanym położeniu. Możliwa jest też

regulacja zgrubna długości prowadnicy równoległej za pomocą śrub motylkowych 31 i 32.

Po zwolnieniu obu śrub motylkowych 31, można za pomocą pokrętła 33 wyregulować położenie frezarki na prowadnicy równoległej. Jeden obrót odpowiada zmianie nastawy o 2,0 mm, każda z kresek na podziałce pokrętła 33 odpowiada zmianie nastawy o 0,1 mm.

Za pomocą szyny oporowej 34 można zmienić płaszczyznę przytoczenia prowadnicy równoległej.

Włączone elektronarzędzie prowadzić z lekkim bocznym dociskiem na prowadnicę równoległą wzdłuż krawędzi obrabianego przedmiotu, zachowując przy tym równomierny posuw.

W przypadku obróbki przy użyciu prowadnicy równoległej 29, do odsysania pyłów należy użyć specjalnego adaptera 35. Adapter 27 może pozostać zamontowany.

Frezowanie z cyrklem (zob. rys. H)

Do frezowania po obwodzie koła można zastosować cyrkiel z przystawką szyn prowadzących 36. Zmontować cyrkiel zgodnie z rysunkiem.

Wkręcić śrubę centrującą 41 do gwintu w cyrklu. Czubek śruby umieścić pośrodku obrabianego okręgu, zwracając przy tym uwagę, aby stykała się ona z obrabianym materiałem.

Nastawić zgrubnie pożądany promień, przykręcając cyrkiel, a następnie dokręcić śruby motylkowe 38 i 39.

Po zwolnieniu śruby motylkowej 39, można za pomocą pokrętła 40 nastawić długość. Jeden obrót odpowiada zmianie nastawy o 2,0 mm, każda z kresek podziałki na pokrętle 40 odpowiada zmianie nastawy o 0,1 mm.

Włączone elektronarzędzie należy prowadzić nad obrabianym przedmiotem za wychwyt 1 i uchwyt cyrkla 37.

Frezowanie z listwą prowadzącą (zob. rys. l)

Do frezowania wzdłuż jednej prostej stosuje się listwę prowadzącą 43.

Dla wyrównania różnicy wysokości konieczne jest zamontowanie płyty dystansowej 42.

Zamontować cyrkiel z przystawką szyn prowadzących 36, jak ukazano na rysunku.

Położyć szynę prowadzącą 43 na powierzchni obrabianego przedmiotu i unieruchomić w odpowiedni sposób, np. za pomocą ścisków stolarskich. Umieścić elektronarzędzie z zamontowanym cyrklem 36 na listwie prowadzącej.

Frezowanie z bolcem kopiującym (zob. rys. K-N)

Za pomocą bolca kopiującego 47 możliwe jest przenoszenie konturów z wzorców lub szablonów na przedmioty obrabiane.

Przed rozpoczęciem pracy z bolcem kopiującym 47 konieczne jest uprzednie zamontowanie specjalnego adaptera 44 w płycie ślizgowej 9.

Adapter bolca kopiującego 44 wstawić z góry na płytę ślizgową 9 i zamocować go za pomocą dwóch śrub mocujących 45, zwracając przy tym uwagę, aby istniała możliwość swobodnego poruszania dźwigni zwalniającej blokadę adaptera 46.

Wybór bolca kopiującego zależy od grubości szablonu lub od wzorowanej powierzchni. Ze względu na wysokość bolca kopiującego (wystawanie), grubość szablonu powinna wynosić min. 8 mm.

Zwolnić dźwignię 46 i wstawić bolec kopiujący 47 od dołu w adapter 44. Zęby ustalające położenie adaptera muszą w sposób wyczuwalny zaskoczyć do wgłębień w tulei.

Średnica freza musi być mniejsza niż średnica wewnętrzna bolca kopiującego.

Aby wszędzie uzyskać taki sam odstęp od środka freza do krawędzi bolca kopiującego, możliwe jest wycentrowanie wzajemne bolca i płyty ślizgowej.

• Wcisnąć dźwignię zwalniającą blokadę przystawki 22 ku dołowi, poprowadzić frezarkę aż do oporu w kierunku podstawy 12. Zwolnić dźwignię 22, aby zablokować żądaną pozycję frezarki. -Wykręcić śruby z łbem wpuszczanym 49. Wkręcić śruby z łbem walcowym 48 w przewidziane do tego celu otwory - tak, aby można było swobodnie przesuwać płytę ślizgową 9. Wstawić trzpień centrujący 50 do uchwytu narzędziowego zgodnie z rysunkiem. Ręcznie dokręcić lekko nakrętkę zaciskową tak, aby trzpień centrujący można było swobodnie poruszać. Wyrównać ustawienie trzpienia centrującego 50 i bolca kopiującego 47 względem siebie, lekko przesuwając płytę ślizgową 9. Dokręcić śruby z łbem walcowym 48.
• Usunąć trzpień centrujący 50 z uchwytu narzędziowego.
• Weisnąć dźwignię 22 i przywrócić górne położenie maszyny.

W przypadku frezowania z bolcem kopiującym 47 należy postępować w następujący sposób:

• Bolec kopiujący włączonego uprzednio elektronarzędzia przystawić do szablonu.
• Wcisnąć dźwignię blokady 22 i opuszczać wolno frezarkę, aż do osiągnięcia nastawionej głębokości frezowania. Zwolnić dźwignię 22, aby zablokować wybraną pozycję frezarki. Frezarkę z wystającym bolcem kopiującym należy prowadzić wzdłuż szablonu z lekkim bocznym dociskiem do odwzorowywanej powierzchni.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. W skrajnie trudnych warunkach pracy na budowie należy w razie możliwości stosować stacjonarny system odsysania pyłu. Należy też często przedmuchiwać otwory wentylacyjne i stosować wyłącznik ochronny różnicowo-prądowy (FI). Podczas obróbki metali może dojść do osadzenia się wewnątrz elektronarzędzia pyłu

metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia.

Jeśli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub w autoryzowanym przez firmę Bosch punkcie naprawy elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produkcyjnej, ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch.

Przy wszelkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej.

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytku produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych można znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Serwis Elektronarzedzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: [phone]

Faks: [phone]

E-Mail: [e-mail]

Infolinia Działu Elektronarzedzi: [phone]

(w cenie połączenia lokalnego)

E-Mail: [e-mail] www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w sprawie krajowym, wyeliminowane niekatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użyt

kowania zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Cesky

Frezování pomocným dorazem (viz obr. F)

Pro opracování velkých obrobků, příkladně při frézování drážek můžete na obrobek upevnit jako pomocný doraz prkno nebo listu a vést horní frézku podél pomocného dorazu. Horní frézku veďte podél pomocného dorazu zploštělou stranou kluzné desky.

Popis produktu a výkonu

30 Vodicí tyčka pro paralelní doraz (2x)

spekaného karbidu, jsou speciálně vhodné na obrábění speciálně tvrdých a abrazivních materiálů, jako je například tvrdé dřevo a hliník.

Originální frézovací nástroje z rozsáhlé nabídky příslušenství Bosch si můžete koupit u svého odborného prodejce výrobků Bosch.

Používejte vždy pouze bezchybné a čisté frézovací nástroje.

• Sklopte ochranu proti třískám 6 dolů.
• Otočte aretační páčku vřetena 4 ve směru pohybu hodinových ručiček a držte ji v této poloze (1). V případě potřeby otočte vřeteno motoru rukou tak, aby se zaaretovalo. Uvolněte převodnou matici 23 pomocí vidlicového klíče 25 (velikost klíče 24 mm) otáčením proti směru pohybu hodinových ručiček (8).

Slovensky | 117

Zasuňte frézovací nástroj do upínací kleštiny. Stopka frézovacího nástroje musí být zasunuta do upínací kleštiny minimálně 20 mm. -Utáhněte převodnou matici 23 pomocí vidlicového klíče 25 (velikost klíče 24) otáčením ve směru pohybu hodinových ručiček. Uvolněte aretační páčku vřetena 4. Vyklopte ochranu proti třískám 6 nahoru. Bez namontované kopírovací objímky nemontujte žádné takové frézovací nástroje, jejichž průměr je větší než 50 mm. Tyto frézovací nástroje totiž nevejdou do základní desky. Upínací kleštinu převodnou maticí v žádném případě neutahujte do té doby, dokud není namontován frézovací nástroj. Upínací kleština by se totiž mohla poškodit.

Pomocou kopírovacej objímky 47 môžete prenášať obrysy z predlôh resp. z rôznych šablón na obrobok.

Ak chcete použiť kopírovaciu objímku 47, musíte najprv vložiť adaptér kopírovacej objímky 44 do klznej dosky 9.

Položte adaptér kopírovacej objímky 44 zhora na klznú dosku 9 a priskrutkujte ho pomocou 1 upevňovacích skrutiek 45. Dávajte pritom pozor, aby sa dala uvoľňovacia páčka pre adaptér kopírovacej objímky 46 voľne pohybovať.

Zvoľte vhodnú kopírovaciu objímku podľa hrúbky šablóny resp. podľa hrúbky predlohy. Kvôli presahujúcej výške kopírovacej objímky musí mať však šablóna minimálnu hrúbku 8 mm.

Zatiahnite za uvoľňovaciu páčku 46 a vložte kopírovaciu objímku 47 zdola do adaptéra kopírovacej objímky 44. Kódovacie výstupky musia pritom počuteľne zaskočiť do výrezov kopírovacej objímky.

Zvoľte priemer frézovacieho nástroja tak, aby bol menší ako vnútorný priemer kopírovacej objímky.

Takto bude vzdialenosť stredu frézky a okraja kopírovacej objímky všade rovnaká a v prípade potreby sa dajú kopírovacia objímka a klzná doska navzájom vycentrovať.

Stlačte uvoľňovaciu páčku 22 smerom dole a veďte hornú frézu až na doraz smerom k základnej doske 12. Uvoľňovaciu páčku 22 opäť uvoľnite, aby ste zapichovaciu hĺbku fixovali. Vyskrutkujte skrutky so zapustenou hlavou 49. Zaskrutkujte skrutky s valcovou hlavou 48 do určených otvorov tak, aby sa dala klzná doska 9 voľne pohybovať. - Do upínacieho mechanizmu vložte centrovací tŕň 50 podľa obrázka. Presuvnú maticu utiahnite rukou tak, aby sa dal centrovací tŕň ešte voľne pohybovať. Vyrovnajte navzájom voči sebe centrovací tŕň 50 a kopírovaciu objímku 47 miernym posuvom klznej dosky 9. - Skrutky s valcovou hlavou 48 utiahnite. - Odstráňte centrovací tŕň 50 z upínacieho mechanizmu. Zatiahnite uvoľňovaciu páčku a veďte hornú frézu smerom hore do najvyššej polohy.

Pri frézovaní s kopírovacou objímkou 47 postupujte nasledovne:

• Prisúvajte zapnuté ručné elektrické náradie s kopírovacou objímkou k šablóne. Zatiahnite uvoľňovaciu páčku 22 smerom dole a pomaly veďte hornú frézu smerom dole, až sa dosiahne nastavená frézovacia hĺbka. Uvoľňovaciu páčku 22 opäť uvoľnite, aby ste zapichovaciu hĺbku fixovali. Ručné elektrické náradie s prečnievajúcou kopírovacou objímkou veďte bočným tlakom pozdĺž šablóny.

Údržba a servis

Údržba a čistenie

Sargajiet frēzēšanas darbinstrumentus no kritieniem un triecieniem.

Frēzēšanas virziens un operācijas gaita (attēls E)

Frézésanas laika instruments vienmēr jānovieto pret frēzēšanas darbinstrumenta 7 griezējšķautņu pārvietošanas virzienu (pretējs virziens). Veicot frēzēšanu griezējšķautņu pārvietošanas virzienā (vienāds virziens), elektroinstruments var tikt izrauts no rokām.

• Iestatiet vēlamo frēzēšanas dziļumu, kā norādīts sadaļā "Frēzēšanas dziļuma iestatīšana".
• Novietojiet elektroinstrumentu ar tajā iestiprinātu frēzēšanas darbinstrumentu uz apstrādājamā priekšmeta virsmas un ieslēdziet instrumentu. Nospiediet fiksējošo sviru 22 un lēni pārvietojiet frēzēšanas bloku lejup, līdz tiek sasniegts vēlamais frēzēšanas dziļums. Tad atlaidiet fiksējošo sviru 22, fiksējot frēzēšanas bloku stāvoklī, kas atbilst šim dziļumam.
• Veiciet frēzēšanu, vienmērīgi pārvietojot instrumentu. - Pēc frēzēšanas operācijas beigām pārvietojiet frēzēšanas bloku augšējā stāvoklī. - Izslēdziet elektroinstrumentu.

Frēzēšana ar palīgvadotni (attēls F)

Lai apstrādātu lielāka izmēra priekšmetus, piemēram, veicot gropeju frēzēšanu, uz apstrādājamā priekšmeta virsmas var nostiprināt koka dēli vai līsti un izmantot to kā palīgvadotni. Frēzēšanas laikā virziet gar palīgvadotni vienu no virsfrēzes pamatnes slīdplāksnes taisnajām malām gar palīgvadotnes malu.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres. Strādājot ekstremālos apstākļos, vienmēr izmantojiet putekļu uzsūkšanas ierīci, ja vien tā ir iespējams. Pēc iespējas biežāk izpūtiet elektroinstrumenta ventilācijas atveres ar saspiestu gaisu un pievienojiet to elektrotīklam caur noplūdes strāvas (FI-) aizsargslēdzi. Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē uzkrājas strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.

Ja nepieciešams nomainīt elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības līmenis.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pārbaudi, elektroinstruments tomēr sabojājas, tas nogādājams remontam firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.

Przed konsultacją i zamówieniem części zamiennych należy podać 10-cyfrowy numer produktu, który znajduje się na tabliczce znamionowej elektronarzędzia.
