Ürün Tipi	Daldırmalı Freze
Marka	Bosch
Model	GOF 1300 CE Professional
Anma Gücü	1300 W
Boşta Devir Sayısı	12000 - 24000 dev/dak
Hız Ön Ayarı	Evet (6 konumlu tekerlek)
Sabit Elektronik	Evet (yük altında devir sabit tutma)
Takım Tutucu (Pense)	6 - 12,7 mm
Dalma Mesafesi	58 mm
Ağırlık (EPTA'ya göre)	4,8 kg
Koruma Sınıfı	II (çift yalıtım)
Anma Gerilimi	230 V
Toz Emme Bağlantısı	Evet (Ø 35 mm)
Yumuşak Başlatma	Evet
Mil Kilidi	Evet (freze değişimi için)
Paralel Dayanak	Dahildir, ince ayarlanabilir
Freze Pergeli	Daireler için opsiyonel aksesuar
Kopyalama Bileziği	Şablon kopyalamak için aksesuar
Dahil Aksesuarlar	Talaş deflektörü, derinlik dayanağı, toz emme adaptörü, 24 mm düz anahtar
Bakım	Havalandırma deliklerinin düzenli temizliği, harici toz emme önerilir
Onarılabilirlik	Bosch satış sonrası servis, yedek parçalar mevcuttur
Uygulama Alanları	Ahşap, plastik, hafif yapı malzemeleri, demir dışı metaller (düşük hızda)

Sık sorulan sorular - GOF 1300 CE Professional BOSCH

Freze derinliği nasıl ayarlanır?

Freze makinesini iş parçasına yerleştirin, derinlik dayanağını gevşetin, aleti istenen işarete kadar aşağıya kılavuzlayın, ardından kelebek vidayı sıkın. Birden fazla geçiş için kademe dayanağını kullanın. Hassas ayar düğmesi ile ince ayar mümkündür (bir tur = 2 mm, bir çizgi = 0,1 mm).

Hangi devir hızı seçilmelidir?

Ön seçim tekerleğini kullanın. Sert ahşap ve küçük çaplar (4-10 mm) için: konum 5-6. Yumuşak ahşap: 5-6. Sunta: 3-6. Plastik: 2-3. Alüminyum: 1-2. Denemeye göre ayarlayın.

Freze nasıl değiştirilir?

Aleti fişten çekin. Talaş deflektörünü aşağıya katlayın, mili kol ile kilitleyin, düz anahtarla bağlantı somununu gevşetin, frezeyi (en az 20 mm sap) takın, somunu sıkın, ardından kilidi serbest bırakın.

Paralel dayanak nasıl kullanılır?

Dayanağın çubuklarını taban plakasına takın, kelebek vidalarla sıkın. Kenara olan mesafeyi kaba ve ince ayar vidaları ile ayarlayın. Aleti, dayanağa yanal baskı uygulayarak kenar boyunca yönlendirin.

Talaş emme nasıl bağlanır?

Toz emme adaptörünü tırtıklı vidalarla taban plakasına (ön veya arka) takın. Ø 35 mm emme hortumu ve uygun bir elektrikli süpürge bağlayın. Otomatik emme için, uzaktan kumandalı bir Bosch elektrikli süpürge kullanın.

Dairesel frezeleme nasıl yapılır?

Freze pergel takımını/kılavuz çubuk adaptörünü takın. Merkezleme vidasını pergele vidalayın, ucu dairenin merkezine yerleştirin. Yarıçapı kaba ve ince ayar vidaları ile ayarlayın. Aleti merkez etrafında yönlendirin.

Kopyalama bileziği nasıl kullanılır?

Kopyalama bileziği adaptörünü taban plakasına takın. Kopyalama bileziğini alttan yerleştirin. Taban plakasını ve bileziği merkezleme mandreni ile merkezleyin. Bileziği şablon boyunca yönlendirerek konturu kopyalayın.

Freze iş parçasında sıkışırsa ne yapılmalı?

Aleti hemen durdurun ve fişten çekin. Zorlamaya çalışmayın. Gerekirse uygun bir alet kullanarak frezeyi dikkatlice serbest bırakın. Frezenin iyi bilendiğini ve hızın uygun olduğunu kontrol edin.

Freze makinesi nasıl bakım yapılır?

Aleti ve havalandırma deliklerini temiz tutun. Havalandırma yarıklarına basınçlı hava üfleyin. Tozlu koşullarda harici emme kullanın. Çözücülerle temizlemeyin. Gerekirse bir uzmana kontrol ettirin.

Yedek parçalar ve satış sonrası servis nerede bulunur?

Bosch müşteri hizmetleri ile 0811 360 122 (Fransa) numaralı telefondan veya [e-mail] e-posta adresinden iletişime geçin. Parçalar için aletin 10 haneli ürün numarasını sağlayın. Patlatılmış görünümler Bosch web sitesinde mevcuttur.

KULLANIM KILAVUZU GOF 1300 CE Professional BOSCH

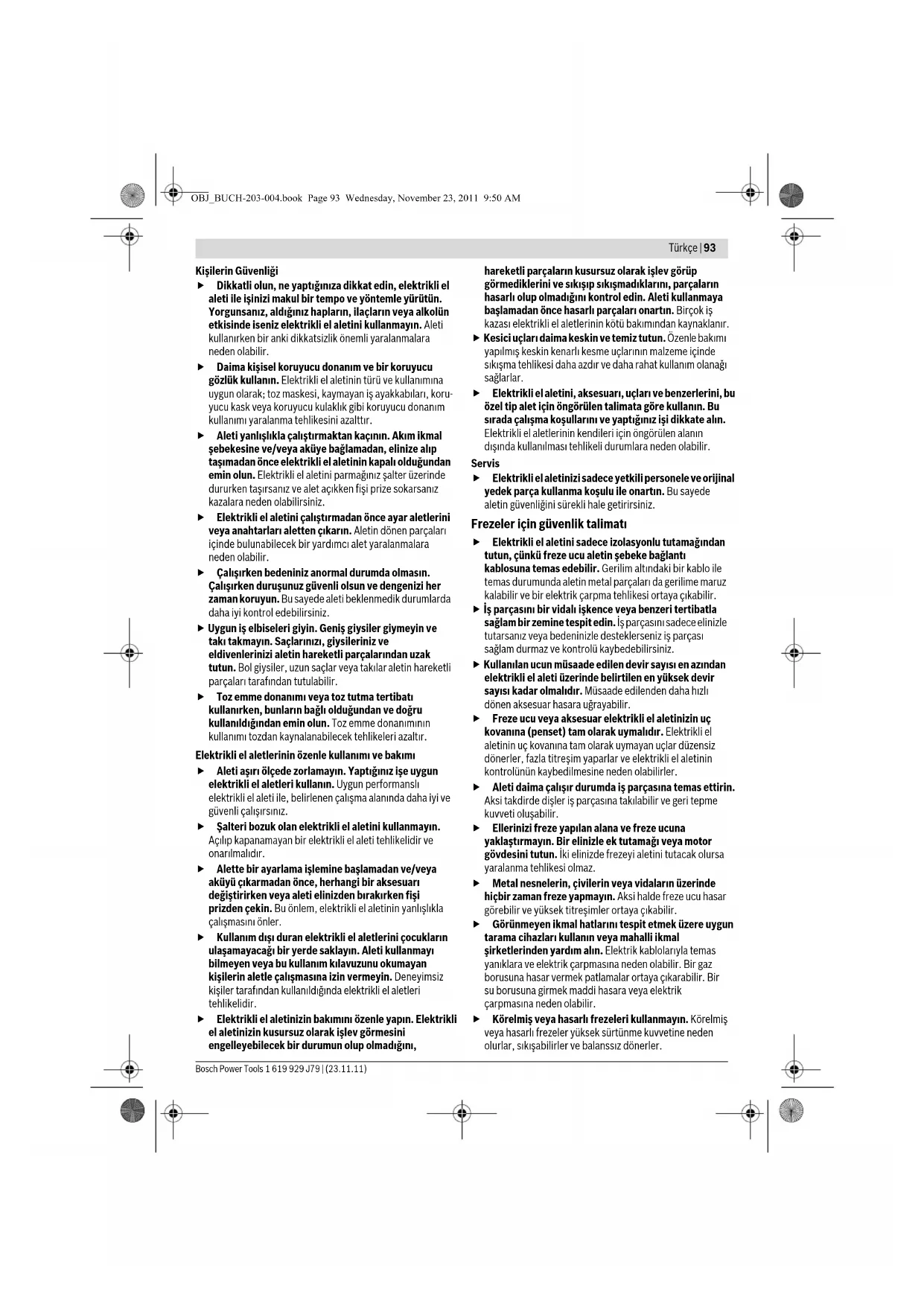

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimatlara

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan "Elektrikli El Aleti" kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir. Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarır. Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği

Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylere bedensel temasa gelmekten kaçının. Bedeniniz topraklandığında büyük bir elektrik çarpma tehlikesi ortaya çıkar. Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişini çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanıma uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması gerekiyorsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapın, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir. Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türüne ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. Aleti yanlışlıkla çalıştırmaktan kaçının. Akım şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Böylece aleti beklenmedik durumlarda da daha iyi kontrol edebilirsiniz. Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır.

Elektrikli el aletlerinin özenle kullanımı ve bakımı

Aleti aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız. Şalteri bozuk elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. Kullanım dışı duran elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli aletler tehlikelidir. Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını,

hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onarın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır.

Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçları, malzeme içinde sıkışma tehlikesini azaltır ve daha rahat kullanım olanağı sağlarlar. Elektrikli aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yapacağınız işi dikkate alın. Elektrikli aletlerin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.

Servis

Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onarın. Bu sayede aletin güvenliğini sürekli sağlarsınız.

Frezeler için güvenlik talimatı

Elektrikli el aletini sadece izolasyonlu tutamağından tutun, çünkü freze ucu aletin şebeke bağlantı kablosuna temas edebilir. Gerilim altındaki bir kablo ile temas durumunda aletin metal parçaları da gerilime maruz kalabilir ve bir elektrik çarpma tehlikesi ortaya çıkabilir. İş parçasını bir vidalı işkence veya benzeri tertibatla sağlam bir zemine tespit edin. İş parçasını sadece elinizle tutarsanız veya bedeninizle desteklerseniz iş parçası sağlam durmaz ve kontrolü kaybedebilirsiniz. Kullanılan uçların müsaade edilen devir sayısı en azından elektrikli el aleti üzerinde belirtilen en yüksek devir sayısı kadar olmalıdır. Müsaade edilenden daha hızlı dönen aksesuar hasara uğrayabilir. Freze ucu veya aksesuar elektrikli aletinizin uç kovanına (penset) tam olarak uymalıdır. Elektrikli el aletinin uç kovanına tam olarak uymayan uçlar düzensiz dönerler, fazla titreşim yaparlar ve elektrikli el aletinin kontrolünün kaybedilmesine neden olabilirler. Aleti daima çalışır durumda iş parçasına temas ettirin. Aksi takdirde dişler iş parçasına takılabilir ve geri tepme kuvveti oluşabilir. Ellerinizi freze yapılan alana ve freze ucuna yaklaştırmayın. Bir elinizle ek tutamağı veya motor gövdesini tutun. İki elinizle frezeyi aleti tutacak olursanız yaralanma tehlikesi olmaz. Metal nesnelerin, çivilerin veya vidaların üzerinde hiçbir zaman freze yapmayın. Aksi halde freze ucu hasar görebilir ve yüksek titreşimler ortaya çıkabilir. Görünmeyen ikmal hatlarını tespit etmek üzere uygun tarama cihazları kullanın veya mahalli ikmal şirketlerinden yardım alın. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasına neden olabilir. Körelmiş veya hasarlı frezeleri kullanmayın. Körelmiş veya hasarlı frezeler yüksek sürtünme kuvvetine neden olurlar, sıkışabilir ve balanssız dönerler.

Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruş pozisyonunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz.

Ürün ve işlev tanımı

Tüm uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ciddi yaralanmalara neden olunabilir.

Lütfen aletin resminin göründüğü sayfayı açın ve bu kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun.

Usulüne uygun kullanım

Bu alet; sağlam bir zemin üzerinde ahşap, plastik, hafif yapı malzemelerinde oluk açma, kenar tıraşlama, profil çekme ve uzunlama delik açma işleri ve kopyalama frezeleri için geliştirilmiştir.

Bu alette düşük devir sayısı ve uygun freze uçları ile metal dışı malzeme de işlenebilir.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.

1 Sağ tutamak (izolasyonlu tutamak yüzeyi) 2 Açma/kapama şalteri tespit tuşu 3 Devir sayısı ön seçim düğmesi 4 Mil kilitleme kolu 5 Paralellik mesnedi kılavuz kol için kelebek başlı vida (2x) 6 Talaş koruma parçası 7 Freze ucu 8 Paralellik mesnedi-Kılavuz kol yuvası 9 Kayıcı levha 10 Kademe dayamağı 11 Kademeli dayamak ayar vidaları 12 Taban levhası 13 Koruyucu manşet 14 Derinlik mesnedi ayarı için kelebek vida

15 Derinlik mesnedi

16 Endeks işaretli sürgü

17 Sol tutamak (izolasyonlu tutamak yüzeyi)

18 Freze derinliği ayar skalası

19 Freze derinliği hassas ayar skalası

20 Freze derinliği hassas ayarı için döner düğme

21 Sıfır noktası dengelemesi için işaret

22 Bosa alma kolu

23 Pensetli başlık somunu

24 Açma/kapama şalteri

25 Çatal anahtar 24 mm

26 Emme hortumu (035 mm)*

27 Emme adaptörü

28 Emme adaptörü tırtıllı vidası (2x)

29 Paralellik mesnedi*

30 Paralellik mesnedi kılavuz kolu (2x)*

31 Paralellik mesnedi hassas ayarı için kelebek başlı vida (2x)*

32 Paralellik mesnedi kaba ayarı için kelebek başlı vida (2x)*

33 Paralellik mesnedi hassas ayar için döner düğme

34 Paralellik mesnedi için ayarlanabilir dayamak rayı

35 Paralellik mesnedi için emme adaptörü*

36 Freze pergeli/Kılavuz ray adaptörü

37 Freze pergeli tutamağı

38 Freze pergeli kaba ayarı için kelebek başlı vida (2x)*

39 Freze pergeli hassas ayarı için kelebek başlı vida (1x)

40 Freze pergeli hassas ayarı için döner düğme

41 Pergel dayamağı merkezleme vidası

42 Aralık levhası ("Freze pergeli" setinde mevcut)

43 Kılavuz ray

44 SDS kopyalama kovanı adaptörü

45 Kopyalama kovanı adaptörü tespit vidası (2x)

46 Kopyalama kovanı adaptörü boşa alma kolu

47 Kopyalama kovanı

48 Kayıcı levha silindir vidası

49 Kayıcı levha gömme başlı vidası

50 Merkezleme pimi

Şekli gösterilen veya tanımlanan aksesuar standart teslimat

kapsamında değildir. Aksesuarları tam ürün yelpazemizde bulabilirsiniz.

Teknik veriler

Dik freze GOF 900 CE		Professional	GOF 1300 CE Professional
Ürün kodu		0 601 614 6.. 0 601 613 6..
Giriş Güucü	W	9	0
Boş+taki devir sayisi	dev/dak	12000 - 24000	12000 - 24000
Devir sayisi onicine		●	●
Sabit elektronik sistemi		●	●
Tot emme baglantisi		●	●
Veriler 230 V'uk bir anma gerilimi [U]:içınGPCERLIDIR. Farkli gerilimlerde ve farkli ülkele OEg Üplerde bu veriler degişebilir.Lütfen elektriki el aletinizin tip etiketi Üzerindeki ürün kaduna dikkat edin. Tek tek aletlerin ticari kadlandehyigiş olabilir.

1619929J79|23.11.11 Bosch Power Tools

		Türkei|95
Dik freze GOF 900 CE		Professional	GOF 1300 CE Professional
Uç kovani	mm	6-8	6-12,7
	inch	¼	¼-¼
Freze haznesi struku	mm 50 58
Ağrügli EPTA-Procedure 01/2003'egore	kg 3,5 4,8
Koruma sinifi	☐/II /II		☐
Veriler 230 V'luk bir anma gerilimi [U] icinGPCERLIDIR. Farkli gerilimlerde ve farkli ülkele OEzgü tiplerde bu veriler degişebilir. Lüften elektriki el aletinizin tip etiketi Üzerindeki Ürün koduna dikkat edin. Tek tek alelterin ticari kodlan degişik olabilir.

Gürültüye ait ölçme değerleri EN 60745'e göre tespit edilmektedir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 89 dB(A); gürültü emisyonu seviyesi 100 dB(A). Tolerans K=3 dB.

Koruyucu kulaklık kullanın!

Toplam titreşim değerleri a_h (üç yönün vektör toplamı) ve tolerans K, EN 60745 uyarınca:

a_h = 5,5m / s², K = 2,5m / s²

Bu talimatta belirtilen titreşim seviyesi EN 60745'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve elektrikli aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında kullanılırken, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Uygunluk beyanı C

Tek başına sorumlu olarak "Teknik veriler" bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygunluğunu beyan ederiz: 2011/65/AB, 2004/108/AT, 2006/42/AT yönetmelik hükümleri uyarınca EN 60745.

Teknik belgelerin bulunduğu merkez (2006/42/AT):

Robert Bosch GmbH, PT/ETM9

D-70745 Leinfelden-Echterdingen

Elektrikli el aletinde herhangi bir çalışma yapmadan önce her defasında fişi prizden çekin. Freze uçlarını takarken ve değiştirirken koruyucu eldiven kullanmanız tavsiye olunur.

Yapılan işe göre çeşitli tipte ve kalitede freze ucu mevcuttur.

Yüksek performanslı HSS (yüksek hız çeliği) freze uçları, örneğin yumuşak ahşap ve plastik gibi yumuşak malzemelerin işlenmesine uygundur.

Sert metal kesici kenarlı freze uçları, örneğin sert ahşap ve alüminyum gibi sert ve aşındırıcı malzemelerin işlenmesine uygundur.

Geniş kapsamlı Bosch-Aksesuar programında bulunan orijinal freze uçlarını yetkili satıcınızdan temin edebilirsiniz.

Sadece kusursuz ve temiz frezeleri kullanın.

- Talaş koruma parçasını 6a aşağı katlayın. Mil kilitleme kolunu 4 saat hareket yönünde hareket ettirin ve bu pozisyonda tutun (O). Gerekiyorsa motor milini kilitleme yapıncaya kadar çevirin. - Başlık somununu 23 çatal anahtarla 25 (anahtar genişliği 24 mm) saat hareket yönünün tersine çevirerek gevşetin (●). - Freze ucunu pensete sürün. Freze şaftı penset içine en azından 20 mm itilmiş olmalıdır. - Başlık somununu 23 çatal anahtarla 25 (anahtar genişliği 24 mm) saat hareket yönünde çevirerek sıkın. Mil kilitleme kolunu 4 bırakın. - Talaş koruma parçasını 6a aşağı katlayın. Kopyalama kovanı takılı değilken 50 mm'den daha büyük çaplı freze ucu takmayın. Bu freze uçları taban levhasına uymaz. Freze ucu takılı değilken başlık somunu ile penseti sıkmayın. Aksi takdirde penset hasar görür.

Toz ve talaş emme (Bakınız: Şekil B)

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak allerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir.

Kayın ve meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle ahşap işleme sanayinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile

96 | Türkçe

birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın. - Çalışma yerinizi iyi bir biçimde havalandırın. - P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

Çalıştığınız yerde tozun birikmesini önleyin. Tozlar kolayca alev alabilir.

Emme adaptörünün takılması

Emme adaptörü 27, hortum bağlantısı ile öne veya arkaya takılabilir. Kopyalama kovanı adaptörü 44 kullanılırken kopyalama kovanı adaptörünü 180° derece çevrili takmalısınız, bu sayede emme adaptörü 27 boşa alma koluna 46 temas etmez. Hortum bağlantısı öne takılırken önce talaş koruma parçasını 6 çıkarın. Emme adaptörünü 27, 2 turlu vida 28 ile taban levhasına 12 tespit edin.

Toz emme tertibatının bağlanması

Bir emme hortumunu (Ø 35 mm) 26 (aksesuar) takılı bulunan emme adaptörüne takın. Emme hortumunu 26 bir elektrik süpürgesine (aksesuar) bağlayın.

Bu elektrikli el aleti doğrudan olarak uzaktan kumanda sistemli bir Bosch çok amaçlı elektrik süpürgesinin prizine bağlanabilir. Bu elektrik süpürgesi elektrikli el aleti çalıştırıldığında otomatik olarak çalışır.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Sağlığa zararlı, kanserojen veya kuru tozları emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.

Talaş koruma parçasının takılması (Bakınız: Şekil C)

Talaş koruma parçasını 6 kilitleme yapacak biçimde önden kılavuz içine sürün. Çıkarmak için talaş koruma parçasını yan taraftan tutun ve öne çekerek çıkarın.

İşletim

Çalıştırma

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir.

Devir sayısı ön seçimi

Devir sayısı ön seçim düğmesi 3 ile gerekli devir sayısını, alet çalışırken de önceden seçerek belirleyebilirsiniz.

1-2 Düşük devir sayısı, 3-4 Orta devir sayısı, 5-6 Yüksek devir sayısı

Tabloda gösterilen değerler referans değerlerdir. Gerekli devir sayısı malzemeye ve çalışma koşullarına bağlıdır ve deneyerek bulunmalıdır.

Malzeme Freze çapi	(mm)	Devir sayisiyar Düğmesipoźisyonu 3
SertRESHAP (Kayın)	4 - 10	5 - 6
	12 - 20	3 - 4
	22 - 40	1 - 2
YumusakRESHAP (Çam)	4 - 10	5 - 6
	12 - 20	3 - 6
	22 - 40	1 - 3
Yonga levhalar	4 - 10	3 - 6
	12 - 20	2 - 4
	22 - 40	1 - 3
Plastikler	4 - 15	2 - 3
	16 - 40	1 - 2
Alüminyum 4 - 15		1 - 2
	16 - 40	1

Düşük devir sayısı ile uzun süre çalıştığınızda, soğutma yapmak için elektrikli el aletini boşta en yüksek devir sayısı ile yaklaşık 3 dakika kadar çalıştırın.

Açma/kapama

Aleti çalıştırıp kapatmadan önce freze derinliğini ayarlayın, bakınız: "Freze derinliğinin ayarlanması".

Aleti çalıştırmak için açma/kapama şalterine 24 basın ve şalteri basılı tutun.

Basılı durumdaki açma/kapama şalterini 24 tespit etmek için açma/kapama şalteri tespit tuşuna 2 basın.

Elektrikli el aletini kapatmak için açma/kapama şalterini 24 bırakın veya tespit tuşu 2 ile sabitlenmişse açma/kapama şalterine 24 kısa bir süre basın ve tekrar bırakın.

Sabit elektronik sistem

Sabit elektronik sistem, devir sayısını boşta ve yükte sabit tutar ve düzenli bir çalışmaya olanak sağlar.

Yumuşak ilk hareket

Elektronik yumuşak ilk hareket sistemi, alet açıldığında torku ve motorun ömrünü, kullanım ömrünü uzatır.

Freze derinliğinin ayarlanması (Bakınız: Şekil D)

Freze derinliği sadece elektrikli el aleti kapalı iken yapılabilir.

Freze derinliği kaba ayarı için şu işlemleri yapın: - Freze ucu takılı elektrikli el aletini işlenecek iş parçasına yerleştirin. Hassas ayar yolunu döner düğme 20 ile merkezi olarak ayarlayın. Döner düğmeyi 20 işaretler 21 şekilde gösterildiği gibi birbirine uyacak biçimde çevirin. Daha sonra skalayı 19 "0"a çevirin.

Kademeli dayamağı 10 en düşük kademeye getirin; kademeli dayamak hissedilir biçimde kavrama yapar.

Derinlik mesnedindeki kelebek başlı vidayı 14 derinlik mesnedi 15, serbest hareket edebilecek biçimde gevşetin. - Boşaltma kolunu 22 aşağı indirin ve dik frezeyi freze ucu 7 iş parçası yüzeyine temas edinceye kadar yavaşça aşağı indirin. Malzeme içine dalma derinliğini sabitlemek için boşaltma kolunu 22 bırakın. Derinlik mesnedini 15 kademeli dayamağa 10 temas edinceye kadar aşağı bastırın. Endeks işaretli sürgüyü 16 freze derinliği skalasında 18 "0" pozisyonuna getirin. Derinlik mesnedini 15 istediğiniz freze derinliğine getirin ve derinlik mesnedinin kelebek başı vidasını 14 sıkın. Endeks işareti sürgünün 16 ayarının bozulmamasına dikkat edin. - Boşaltma koluna 22 bastırın ve dik frezeyi en üst konuma getirin.

Büyük freze derinliklerinde düşük talaş almalı çok sayıda işlem yapmalısınız. Kademeli dayamak 10 yardımı ile freze işlemini çok sayıdaki işleme bölebilirsiniz. İstediğiniz freze derinliğini kademeli dayamağın en düşük kademesi ile ayarlayın ve ilk işlem için en yüksek kademeyi seçin. Kademeler arasındaki mesafe ayar vidalarının 11 çevrilmesi ile değiştirilebilir.

Bir deneme frezesi yaptıktan sonra döner düğmeyi 20 çevirme suretiyle freze derinliğini istediğiniz ölçüye tam ve hassas olarak getirebilirsiniz; freze derinliğini artırmak için düğmeyi saat hareket yönünde, azaltmak için saat hareket yönünün tersine çevirin. Skala 19 bu işlemde size yardımcı olur. Bir tur çevirme 2,0 mm'lik ayar yoluna, skalanın 19 üst kenarındaki bir taksimat çizgisi ise 0,1 mm'lik ayar yoluna denktir. Maksimum ayar yolu ± 8 mm'dir.

Örnek: İstenen freze derinliği 10,0 mm ise, deneme frezesi 9,6 mm'lik bir freze derinliği verir.

Dik freziyi kaldırın ve kayıcı 9 levha alta örneğin bir tahta parçasını öyle yerleştirin ki, freze 7 indirme işleminde iş parçasına temas etmesin. Boşaltma kolunu 22 aşağı bastırın ve dik freziyi derinlik mesnedi 15 kademeli dayamağa 10 oturuncaya kadar yavaşça aşağı indirin. - Skalayı 19 "0"a çevirin ve kelebek vidayı 14 gevşetin. - Döner düğmeyi 20, 0,4 mm/4 taksimat kadar saat hareket yönünde çevirin (gerçek ve gerekli derinlik arasındaki fark) ve kelebek vidayı 14 sıkın. - Bir deneme frezesi yaparak seçilen freze derinliğini kontrol edin.

Freze derinliğini ayarladıktan sonra sürgünün 16 derinlik mesnedindeki 15 pozisyonunu değiştirmeyin, bu sayede o andaki freze derinliğini skaladan 18 okuyabilirsiniz.

Çalışırken dikkat edilecek hususlar

Frezeyi darbe ve çarpmalardan koruyun.

Freze yönü ve freze işlemi (Bakınız: Şekil E)

• Freze işlemi daima freze ucu 7 hareketinin tersine yapılmalıdır (karşıt hareket). Freze ucu hareketi ile aynı yönde freze yaparsanız (doğru hareket) elektrikli el aleti elinizden kaçabilir.
• İstediğiniz freze derinliğini ayarlayın, bu konuda "Freze derinliğinin ayarlanması" bölümüne bakın.
• Freze ucu takılı elektrikli el aletini iş parçasına yerleştirin ve aleti çalıştırın.
• Boşa alma kolunu 22 aşağı bastırın ve dik frezeyi ayarlanan freze derinliğine ulaşılıncaya kadar yavaşça aşağı indirin. Malzeme içine dalma derinliğini sabitlemek için boşa alma kolunu 22 bırakın.
• Düzenli bastırma kuvveti ile freze işlemini gerçekleştirin. Freze işlemi bittikten sonra dik frezeyi en üst konuma geri getirin.

Elektrikli aleti kapatın.

Yardımcı dayamakla frezeleme (Bakınız: Şekil F)

Büyük iş parçalarını işlerken veya paralel freze yaparken iş parçasına yardımcı dayamak olarak bir tahta veya çıta tespit edebilir ve dik frezeyi bu yardımcı dayamak boyunca hareket ettirebilirsiniz. Dik frezeyi kayıcı levhanın dış tarafından yardımcı dayamak boyunca hareket ettirin.

Kenar tıraşlama ve form frezeleri

Paralellik mesnedi olmadan kenar tıraşlama veya form frezesi yaparken freze ucunun bir kılavuz pim veya rulmanla donatılmış olması gerekir.

Kılavuz pim veya rulman iş parçası yüzeyine temas edinceye kadar çalışmakta olan elektrikli el aletini yan taraftan iş parçasına yaklaştırın. Elektrikli el aletini iki elinizle iş parçası kenarı boyunca hareket ettirin. Bu sırada aletin açısının doğru olmasına dikkat edin. Çok fazla bastırma kuvveti iş parçası kenarına hasar verebilir.

Paralellik mesnedi ile frezeleme (Bakınız: Şekil G)

Paralellik mesnedini 29 kılavuz kol 30 taban levhasına 12 içine sürün ve kelebek başlı 5 vidalarla uygun ölçüde sıkın. Paralellik mesnedi hassas ayarı kelebek vidaları 31 ve paralellik mesnedi kaba ayarı kelebek vidaları 32 ile paralellik mesnedini uzunluğuna ayarlayabilirsiniz.

Döner düğme 33 ile her iki kelebek vida 31 gevşetildikten sonra uzunluğu hassas olarak ayarlayabilirsiniz. Bir tur 2,0 mm'ye, döner düğmedeki 33 bir taksimat çizgisi 0,1 mm'ye denktir.

Dayama rayı 34 yardımı ile paralellik mesnedinin etkin dayanma yüzeyini değiştirebilirsiniz.

Elektrikli el aletini paralellik mesnedine yandan bastırarak iş parçası boyunca hareket ettirin.

Paralellik mesnedi 29 ile freze yapmak için toz ve talaş emme özel emme adaptörü 35 üzerinden yapılmalıdır. Emme adaptörü 27 takılı kalabilir.

Freze pergeli ile freze (Bakınız: Şekil H)

Dairesel freze işleri için freze pergeli/kılavuz adaptörü 36 kullanabilirsiniz. Freze pergelini şekilde gösterildiği gibi takın. Merkezleme vidasını 41 freze pergelinin vida yuvasına vidalayın. Vidanın ucu, delinecek dairenin merkezine yerleşsin ve bu sırada vida ucunun iş parçası yüzeyine kavramasına dikkat edin.

Freze pergelini hareket ettirerek istediğiniz yarıçapı ayarlayın ve kaba ayar vidaları 38 ile hassas ayar vidaları 39 sıkın. Döner düğme 40 ile kelebek başlı vidaları 39 gevşettikten sonra uzunluğu hassas biçimde ayarlayabilirsiniz. Düğmenin bir turu 2,0 mm'ye, döner düğmedeki 40 bir taksimat çizgisi ise 0,1 mm'ye denktir.

Çalışır durumdaki elektrikli el aletini sağ tutamak 1 ve freze pergeli tutamağı 37 ile iş parçasına yanaştırın.

Kılavuz rayla freze (Bakınız: Şekil I)

Kılavuz ray 43 yardımı ile doğrusal freze işlemlerini yapabilirsiniz.

Yükseklik farklılıklarını dengelemek için ara levhasını 42 takmalısınız.

Freze pergeli/kılavuz ray adaptörünü 36 şekilde gösterildiği gibi takın.

Kılavuz rayı 43 uygun germe donanımları ile, örneğin vidalı işkence ile iş parçasına tespit edin. Kılavuz ray adaptörü 36 takılı elektrikli el aletini kılavuz ray üzerine yerleştirin.

Kopyalama kovanı ile freze (Bakınız: Şekiller K-N)

Kopyalama kovanı 47 yardımı ile kenar şekillerini veya şablonları iş parçasına aktarabilirsiniz.

Kopyalama kovanının 47 kullanılabilmesi için önce kopyalama kovanı adaptörünün 44 kayıcı levhaya 9 takılması gerekir.

Kopyalama kovanı adaptörünü 44 yukarıdan kayıcı levhaya 9 yerleştirin ve 2 tespit vidası 45 ile sıkın. Bu sırada kopyalama kovanı adaptörünün boş alma kolunun 46 serbest hareket edebilecek durumda olmasına dikkat edin.

Şablon veya örneğe göre uygun kopyalama kovanı seçin. Kopyalama kovanının çıkıntı yapması nedeniyle şablonun en azından 8 mm kalınlığında olması gerekir.

Boş alma koluna 46 basın ve kopyalama kovanını 47 aşağıdan kopyalama kovanı adaptörüne 44 takın. Bu sırada kod tırnakları kopyalama kovanının oluklarını hissedilir biçimde kavramalıdır.

Freze ucu çapı, kopyalama kovanının iç çapından küçük olmalıdır.

Freze merkezi ile kopyalama kovanı kenarı arasındaki aralık her yerde aynı olabilmesi için gerektiğinde kopyalama kovanı ve kayıcı levha birbirine merkezlenebilir.

• Boş alma kolunu 22 aşağı bastırın ve dik frezeyi sonuna kadar taban levhasına 12 hareket ettirin. Malzeme içine dalma derinliğini sabitlemek için boş alma kolunu 22 bırakın. Gömme başlı vidaları 49 sökün. Silindir başlı vidaları 48 kendileri için öngörülen yuvalara öyle vidalayın ki, kayıcı levha 9 hareket edebilsin.
• Merkezleme pimini 50 şekilde gösterildiği gibi uç kovanına yerleştirin. Baş somununu elle merkezleme pimi serbest hareket edecek ölçüde sıkın.
• Merkezleme pimini 50 ve kopyalama kovanını 47 kayıcı levhaya 9 hafifçe iterek birbirine doğrultun. Silindir başlı vidaları 48 sıkın.
• Merkezleme pimini 50 uç kovanından çıkarın.
• Boş alma koluna 22 bastırın ve dik frezeyi en üst konuma getirin.

Kopyalama kovanı 47 ile freze yaparken şu şekilde hareket edin:

- Kopyalama kovanı takılı çalışır durumdaki elektrikli aleti şablona yanaştırın. - Boş alma kolunu 22 aşağı bastırın ve dik frezeyi ayarlanan freze derinliğine ulaşılıncaya kadar yavaşça aşağı indirin. Malzeme içine dalma derinliğini sabitlemek için boş alma kolunu 22 bırakın.

Kopyalama kovanı çıkıntı yapar durumda elektrikli el aletini yandan bastırarak şablon boyunca hareket ettirin.

Bakım ve servis

Bakım ve temizlik

Elektrikli el aletinde herhangi bir çalışma yapmadan önce her defasında fişi prizden çekin. İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun. Olağan dışı kullanım koşullarında mümkün olduğu kadar bir emici tertibat kullanın. Havalandırma aralıklarını sık sık basınçlı hava ile temizleyin ve devreye hatalı akım koruma şalteri (FI şalteri)

bağlayın. Metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Bu da elektrikli el aletinin koruyucu izolasyonunu olumsuz yönde etkileyebilir.

Yedek bağlantı kablosu gerekirse, güvenliği tehlikeye düşürmemek için Bosch'tan veya yetkili bir servisten temin edilmelidir.

Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arıza yapacak olursa, onarım Bosch elektrikli aletleri için yetkili bir serviste yapılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Müşteri servisi ve müşteri danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ilişkin sorularınızı yanıtlar. Demonte görünüşler ve yedek parçalarla ilgili bilgileri şu adreste de bulabilirsiniz: www.bosch-pt.com

Bosch müşteri servisi ekibi satın alacağınız ürünün özellikleri, bu ürünün kullanım ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ilişkin sorularınızı memnuniyetle yanıtlar.

Türkçe

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği ve bunun ulusal hukuka uyarlanmış hükümlerine uyarınca kullanım ömrünü tamamlamış elektrikli ve elektronik aletler ayrı ayrı toplanmak ve çevre dostu tasfiye için geri dönüşüm merkezine yollanmak zorundadır.

Değişiklik haklarımız saklıdır.

Polski 99

Polski
