NAUDOJIMO INSTRUKCIJA ThermoMaster Laserliner

Perskaitykite visą pateikiamą dokumentą „Nuorodos dėl garantijos ir papildoma informacija“. Laikykitės čia esančių instrukcijos nuostatų. Rūpestingai saugokite šiuos dokumentus.

Šis skaitmeninis termometras yra skirtas temperatūrai ir temperatūros skirtumams matuoti naudojant keičiamuosius K tipo termoelektrinius elementus / jutiklius. Jis ypač tinka temperatūrai matuoti laboratorijose ir pramonės įmonėse. Naudojant funkciją MAX, galima apskaičiuoti ilgesnių matavimo serijų ribinių verčių viršijimus. 1/4“ atramos jungtis teikia galimybę judamai pritvirtinti prietaisą prie stacionarios konstrukcijos. Veikimas ir paskirtis – Prietaisą laikykite tik už rankenų. Matavimo metu draudžiama liesti matavimo smaigalius, nes matuojant jie gali labai įkaisti. – Reikia stengtis nenaudoti matavimo smaigalių esant parazitinei įtampai, tačiau jei tai vis dėlto būtų neišvengiama, reikia atsižvelgti į didžiausiąją įtampą žemės potencialo atžvilgiu bei didžiausiąją įtampą tarp abiejų matavimo įvadų T1 ir T2. Siekiant išvengti prietaiso gedimų, šiuo atveju parazitinė įtampa turi būti ne aukštesnė nei 24 V kintamoji įtampa arba 60 V nuolatinė įtampa. Turėkite omenyje, kad matavimo smaigaliai yra laidūs elektrai, ir kad atliekant matavimus esant parazitinei įtampai, susiklosčius tam tikromis aplinkybėms, gali būti sugadintas bandomasis objektas. – Naudojant prietaisą esant aukštoms įtampoms arba stipriems pulsuojamiesiems elektromagnetiniams laukams, tai gali turėti įtakos matavimo tikslumui. Saugos nurodymai Saugos klasė II: Prietaisas turi padidintą arba dvigubą izoliaciją. Žemės potencialas Svarbūs nurodymai, kurių būtina laikytis. Simboliai Įspėjimas apie elektros įtampos pavojų: dėl neapsaugotų detalių, kuriose yra įtampa korpuso viduje gali kilti realus pavojus, patirti elektros smūgį. Įspėjimas apie pavojaus vietą

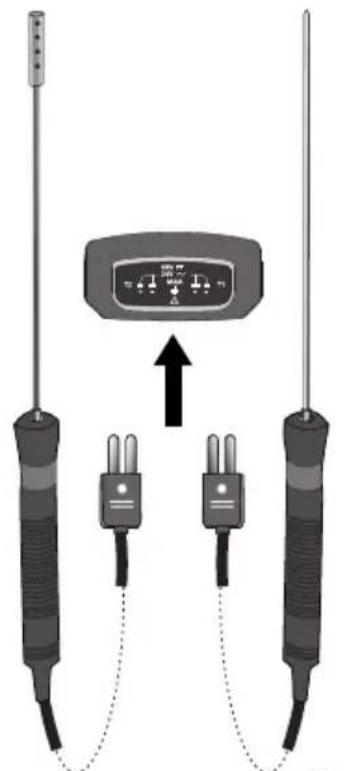

– Prietaisą naudokite išskirtinai tik pagal specifi kacijoje nurodytą paskirtį. – Ypatingai atsargiai reikia elgtis kai yra viršijama 24 V kintamoji arba 60 V nuolatinė įtampa. Palietus elektros laidus esant tokiai įtampai, kyla mirtinas elektrinio smūgio pavojus. – Jei prietaisas yra sudrėkęs ar paveiktas kitų elektrai laidžių medžiagų likučiais, su juo negalima dirbti, kur yra įtampa. Eksploatauodami prietaisą lauke, atkreipkite dėmesį, kad tai vyktų tik atitinkamomis oro sąlygomis arba būtų taikomos tinkamos apsaugos priemonės. – Matavimo prietaisai ir reikmenys nėra žaislas. Laikykite juos vaikams nepasiekiamoje vietoje! Manual_ThermoMaster_LT_Rev0311.indd 74Manual_ThermoMaster_LT_Rev0311.indd 74 29.03.11 16:2129.03.11 16:21Atkreipkite dėmesį į poliariškumo duomenis, pateiktus ant termoelektrinio elemento bei prietaiso jungties.

– Jei termometras patyrė didelių aplinkos temperatūros svyravimų poveikį, kai temperatūra stabilizuosis, palaukite 20 minučių ir tik tada pradėkite matavimus. – Visada imkitės priemonių, kad matavimo vietoje būtų geras šiluminis ryšys, siekiant išvengti matavimo klaidų dėl temperatūros nuostolių. – Turėkite omenyje, kad visi termometrai su kontaktiniais jutikliais daro poveikį matavimo vietai ir dėl jų šiluminės talpos gali sumažėti faktinė temperatūra. Dėl šios priežasties į termoelektrinį elementą, jei tai įmanoma, turi būti perduodama daugiau šiluminės energijos, nei jis jos gali sugerti. – Jei neprijungtas matavimo jutiklis, prietaisas rodo OL. – Jei išmatuotoji temperatūra neatitinka matavimo ribų, prietaisas rodo OL. – Prie K tipo jungties junkite tik tinkamų tipų termoelektrinius elementus, nes dėl netinkamo elemento tipo gali atsirasti didelių matavimo klaidų. – Termoelektrinis elementas sensta, jo veikimas taip pat labai priklauso nuo esamų naudojimo sąlygų, todėl termoelektrinį elementą reikia reguliariai tikrinti. – Stiprus slėgis arba mechaninė deformacija gali pakeisti grotelinę struktūrą ir tokiu būdu turėti įtakos elemento atiduodamajai šiluminei įtampai. Bendrojo pobūdžio nuorodos

1 Skystųjų kristalų ekranas, 3 1/2 pozicijos, iki 1999

2 ĮJUNGTA / IŠJUNGTA

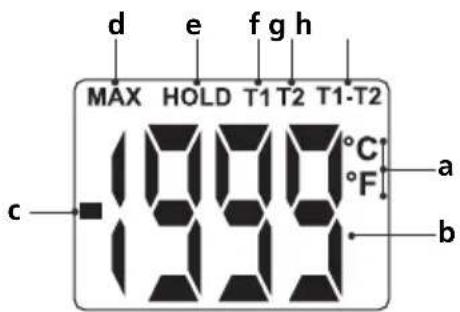

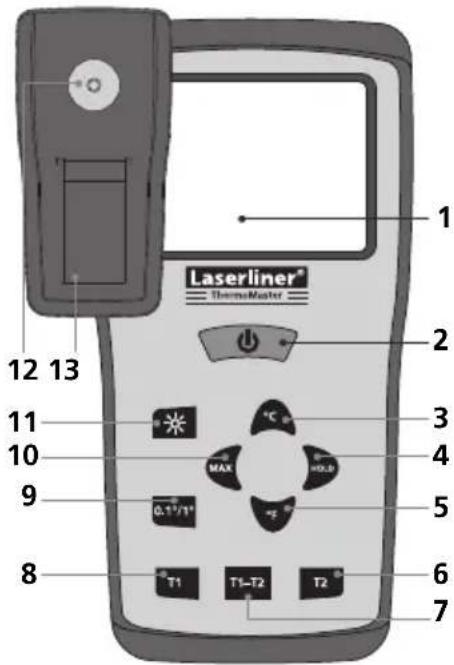

3 Laipsniai pagal Celsijų 4 Dabartinės matavimo vertės išlaikymas 5 Laipsniai pagal Farenheitą 6 K tipo įvado T2 temperatūra 7 K tipo įvadų T1 ir T2 temperatūros skirtumas 8 K tipo įvado T1 temperatūra 9 Išmatuotosios vertės skyra 10 Didžiausioji vertė 11 Ekrano apšvietimas 12 1/4“ atramos jungtis 13 Baterijos dėtuvė 14 K tipo įvadas T2 15 K tipo įvadas T1 a Vienetai: laipsniai pagal Celsijų / Farenheitą b Išmatuotoji vertė c Neigiama išmatuotoji vertė d Didžiausioji vertė e Išsaugoma dabartinė išmatuotoji vertė f K tipo įvado T1 temperatūra g K tipo įvado T2 temperatūra h K tipo įvadų T1 ir T2 temperatūros skirtumas

ON/OFF Šis ekrano rodmuo pasirodo tuo atveju, kai neprijungtas atitinkamas termoelektrinis elementas arba viršytos matavimo ribos.

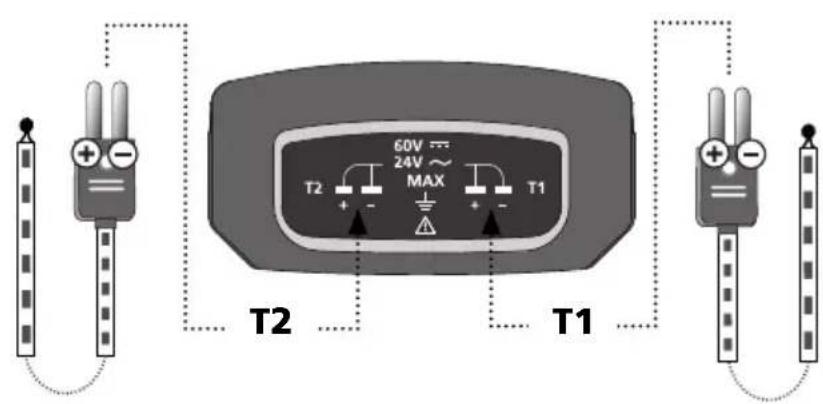

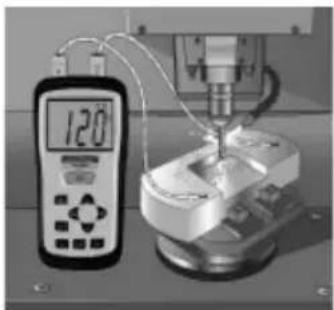

Temperatūros matavimas (T1, T2, T1-T2) Paspaudus mygtuką „T1“ arba „T2“, išmatuojama ir parodoma atitinka- mai T1 arba T2 temperatūra. Termoelektrinis elementas (K tipo) turi būti prijungtas atitinkamai prie T1 arba T2 jungties. Jei termoelektriniai elementai prijungti prie abiejų jungčių, paspaudus mygtuką „T1-T2“ galima apskaičiuoti temperatūros skirtumą.

Funkcija MAX / HOLD Paspaudus mygtuką „MAX“, nustatoma ilgesnės matavimo serijos didžiausioji temperatūros vertė. Naudojant funkciją HOLD, ekrane išsaugomas vėliausiai rodytas matavimas arba išmatuotoji vertė. Manual_ThermoMaster_LT_Rev0311.indd 76Manual_ThermoMaster_LT_Rev0311.indd 76 29.03.11 16:2129.03.11 16:21ThermoMaster

• Norint užtikrinti tikslų veikimą, prietaisą reikia reguliariai tikrinti. Kalibravimą rekomenduojama atlikti 1 metų intervalais. Techniniai duomenys Matavimo sistemos matavimo ribos -50 °C … 1300 °C Matavimo sistemos tikslumas -50 °C … 0 °C0 °C … 1000 °C1000 °C … 1300 °C ± 2 °C± (0,5 % +1 °C rodmens vertės)± (0,8 % +1 °C rodmens vertės) Skyra 0,1 °C / 1 °C, keičiama Matavimo vienetas °C / °F, keičiamas Termoelektrinio elemento matavimo ribos ThermoProbe KThermoSensor AirThermoSensor Tip -50 °C p. 800
• °C-50 °C p. 800
• °C-50 °C p. 800
• °C Termoelektrinio elemento tikslumas ThermoProbe KThermoSensor AirThermoSensor Tip ± 2,5 K (-50 °C … 200 °C)± 2,5 K (-50 °C … 333 °C)± 0,75 % (333 °C … 800 °C)± 2,5 K (-50 °C … 333 °C)± 0,75 % (333 °C … 1200 °C) Jutiklis (EN 60584-2) K tipo keičiamieji jutikliai Ekranas Skystųjų kristalų ekranas, 3 1/2 pozicijos, (iki 1999) Elektros maitinimas 1 x 9 V šarminė baterija (NEDA 1604, IEC 6F22) Darbinė temperatūra 0 °C p. 50
• °C Saugojimo temperatūra -20 °C p. 60
• °C, 10 % % santykinė drėgmė (be kondensacijos) Matmenys 162 mm x 76 mm x 38,5 mm Masė (be baterijos) 0,21 kg Pasiliekame teisę daryti techninius pakeitimus 03.11. ES nuostatos ir utilizavimas Prietaisas atitinka visus galiojančius standartus, reglamentuojančius laisvą prekių judėjimą ES. Šis produktas yra elektros prietaisas ir pagal Europos Sąjungos Direktyvą dėl elektros ir elektroninės įrangos atliekų, turi būti surenkamas atskirai ir utilizuojamas aplinką tausojamuoju būdu. Daugiau saugos ir kitų papildomų nuorodų rasite: www.laserliner.com/info p. 70

Išmatuotosios vertės skyra (0,1 °C / 1,0 °C) Naudojant šią funkciją, išmatuotosios vertės skyrą galima keisti ribose nuo 0,1 °C iki 1,0 °C. 0,1 °C skyra ypač praverčia matuojant ≤ 100 °C temperatūrą, kuomet temperatūrą reikia nustatyti labai tiksliai. Matuojant aukštesnę temperatūrą, geriausia pasirinkti 1,0 °C skyrą. Manual_ThermoMaster_LT_Rev0311.indd 77Manual_ThermoMaster_LT_Rev0311.indd 77 29.03.11 16:2129.03.11 16:2178
