ThermoMaster - Lämpömittari Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Digitaalinen lämpömittari
Merkki	Laserliner
Malli	ThermoMaster
Näyttö	LCD-näyttö 3½ numeroa (max. 1999)
Mittausalue	-50 °C – 1300 °C
Järjestelmän tarkkuus (0–1000 °C)	±(0,5 % näytetystä arvosta + 1 °C)
Resoluutio	0,1 °C / 1 °C vaihdettava
Mittayksiköt	°C / °F vaihdettava
Anturitulot	2 K-tyypin tuloa (T1 ja T2)
Toiminnot	Mittaus T1, T2, differentiaali T1-T2, MAX, HOLD, valaistus, vaihdettava resoluutio
Virtalähde	1 9 V:n paristo (NEDA 1604, IEC 6F22)
Mitat (P x L x K)	162 mm x 76 mm x 38,5 mm
Paino (ilman paristoa)	0,21 kg
Käyttölämpötila	0 °C – 50 °C
Varastointilämpötila	-20 °C – 60 °C, 10 % – 70 % suht. kosteus (ei tiivistyvä)
Jalustan liitäntä	1/4 tuumaa
Suojausluokka	II (vahvistettu tai kaksoiseristys)
Turvallisuus	Älä koske mittauskärkiin mittauksen aikana; max. 24 V AC / 60 V DC tuloissa; vältä voimakkaita sähkömagneettisia kenttiä
Huolto	Säännöllinen tarkistus; kalibrointi suositellaan vuosittain; puhdista kuivalla liinalla
Mukana tulevat lisävarusteet	Irrotettavat K-tyypin anturit (ThermoProbe K, ThermoSensor Air, ThermoSensor Tip)
Käyttötarkoitus	Laboratorio- ja teollisuussovellukset, lämpötilan ja lämpötilaerojen mittaus
Takuu / Vaatimustenmukaisuus	EU-standardien mukainen; hävitys WEEE-direktiivin mukaisesti

Usein kysytyt kysymykset - ThermoMaster Laserliner

Kuinka ThermoMaster kytketään päälle ja pois?

Käytä ON/OFF-painiketta (näppäin 2) laitteen kytkemiseen päälle tai pois.

Kuinka mitata lämpötila anturilla?

Liitä K-tyypin anturi T1- tai T2-tuloon. Paina vastaavaa painiketta (T1 tai T2) näyttääksesi lämpötilan. Saadaksesi erotuksen, liitä molemmat anturit ja paina T1-T2.

Mitä näyttö 'OL' tarkoittaa?

Näyttö OL (Over Limit) ilmestyy, jos anturia ei ole liitetty tai mitattu lämpötila ylittää laitteen mittausalueen (-50 °C – 1300 °C).

Kuinka käyttää MAX-toimintoa?

Paina MAX-painiketta aktivoidaksesi maksimiarvon mittaustilan. Laite tallentaa ja näyttää korkeimman lämpötilan, joka on saavutettu mittaussarjan aikana.

Kuinka vaihtaa mittayksikköä °C ja °F välillä?

Käytä °C/°F-painiketta (näppäin 3 tai 5 mallista riippuen) vaihtaaksesi Celsius- ja Fahrenheit-asteiden välillä.

Kuinka vaihtaa näytön resoluutiota?

Paina 0.1°/1°-painiketta (näppäin 9) vaihtaaksesi resoluution 0,1 °C (tarkkoihin mittauksiin ≤ 100 °C) ja 1,0 °C (korkeammille lämpötiloille) välillä.

Mitä paristoa käyttää ja kuinka se vaihdetaan?

Käytä 9 V:n alkaliparistoa (tyyppi NEDA 1604, IEC 6F22). Avaa paristolokero (näppäin 13) laitteen takana, aseta paristo napaisuuden mukaan ja sulje.

Mitä tehdä, jos laite vaikuttaa epätarkalta?

Tarkista ensin, että anturit on liitetty oikein ja ovat hyvässä kunnossa. Jos ongelma jatkuu, suorita kalibrointitarkistus (vuoden välein suositellaan). Varmista myös, että laite on tasaantunut huoneenlämpötilaan ympäristön muutoksen jälkeen (20 minuuttia).

Mitkä ovat tärkeimmät turvallisuusohjeet?

Älä koske mittauskärkiin mittauksen aikana (palovamman vaara). Älä ylitä 24 V AC tai 60 V DC tuloissa. Vältä voimakkaita sähkömagneettisia kenttiä, jotka voivat vääristää mittauksia. Laite ei ole lelu; säilytä se poissa lasten ulottuvilta.

Kuinka puhdistaa ja huoltaa lämpömittaria?

Käytä kuivaa liinaa kotelon puhdistamiseen. Älä käytä hankaavia aineita tai liuottimia. Suorita säännöllinen tarkistus ja vuosittainen kalibrointi tarkkuuden varmistamiseksi. Säilytä laite kuivassa ja lämpimässä paikassa.

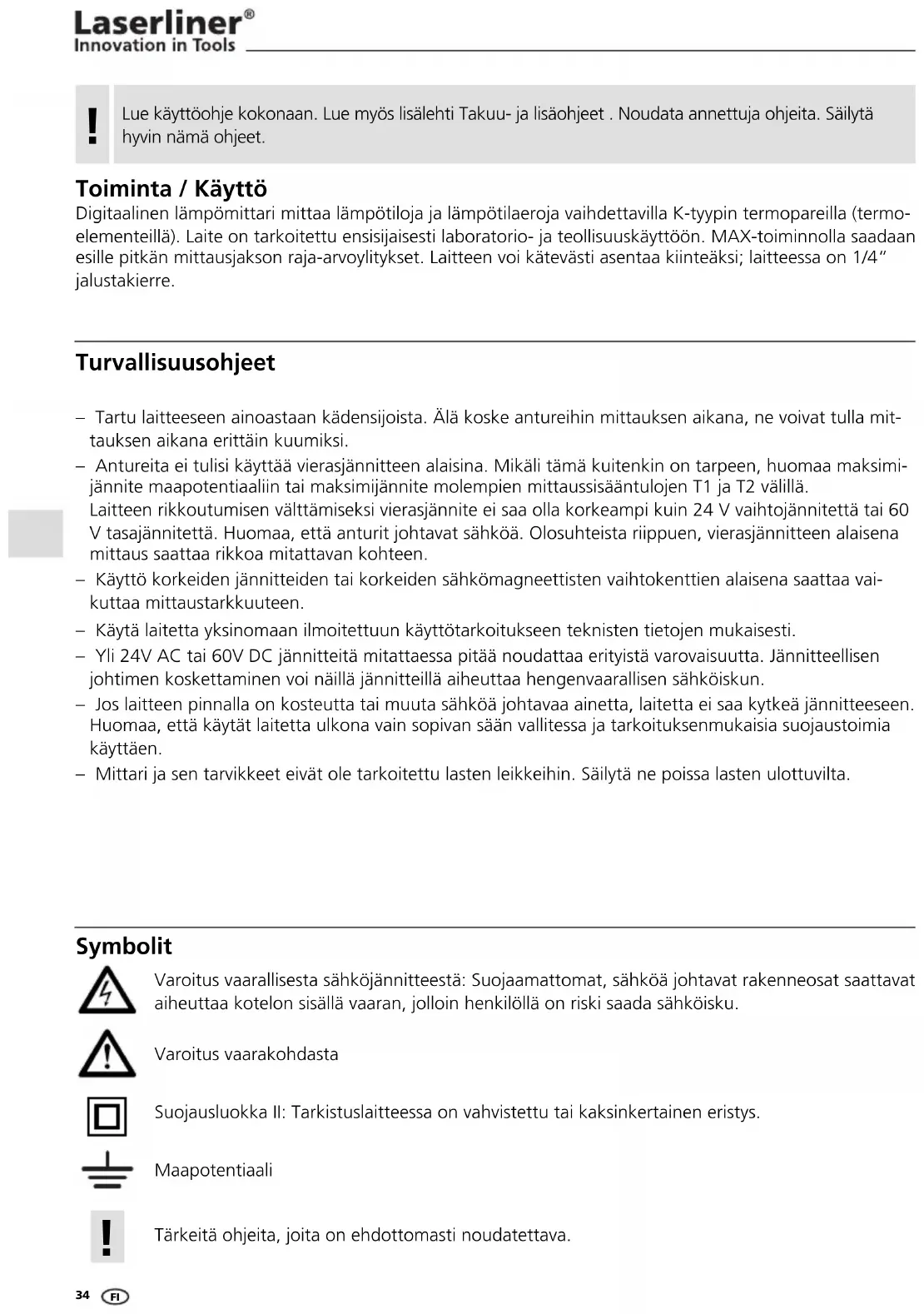

KÄYTTÖOHJE ThermoMaster Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet . Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminta / Käyttö

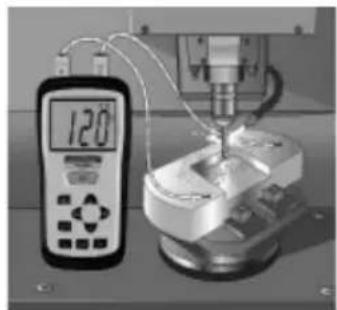

Digitaalinen lämpömittari mittaa lämpötiloja ja lämpötilaeroja vaihdettavilla K-tyypin termopareilla (termoelementeillä). Laite on tarkoitettu ensisijaisesti laboratorio- ja teollisuuskäyttöön. MAX-toiminnolla saadaan esille pitkän mittausjakson raja-arvoylitykset. Laitteen voi kätevästi asentaa kiinteäksi; laitteessa on 1/4" jalustakierre.

Turvallisuusohjeet

• Tartu laitteeseen ainoastaan kädensijoista. Älä koske antureihin mittauksen aikana, ne voivat tulla mit-tauksen aikana erittäin kuumiksi.
• Antureita ei tulisi käyttää vierasjännitteen alaisina. Mikäli tämä kuitenkin on tarpeen, huomaa maksimi-jännite maapotentiaaliin tai maksimijännite molempien mittaussisääntulojen T1 ja T2 välillä.
  Laitteen rikkoutumisen välttämiseksi vierasjännite ei saa olla korkeampi kuin 24 V vaihtojännitettä tai 60 V tasajännitettä. Huomaa, että anturit johtavat sähköä. Olosuhteista riippuen, vierasjännitteen alaisena mittaus saattaa rikkoa mitattavan kohteen.
• Käyttö korkeiden jännitteiden tai korkeiden sähkömagneettisten vaihtokenttien alaisena saattaa vai-kuttaa mittaustarkkuuteen.
• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Yli 24V AC tai 60V DC jännitteitä mitattaessa pitää noudattaa erityistä varovaisuutta. Jännitteellisen johtimen koskettaminen voi näillä jännitteillä aiheuttaa hengenvaarallisen sähköiskun.
• Jos laitteen pinnalla on kosteutta tai muuta sähköä johtavaa ainetta, laitetta ei saa kytkeä jännitteeseen. Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.

Symbolit

Varoitus vaarallisesta sähköjännitteestä: Suojaamattomat, sähköä johtavat rakenneosat saattavat aiheuttaa kotelon sisällä vaaran, jolloin henkilöllä on riski saada sähköisku.

Varoitus vaarakohdasta

Suojausluokka II: Tarkistuslaitteessa on vahvistettu tai kaksinkertainen eristys.

Maapotentiaali

Tärkeitä ohjeita, joita on ehdottomasti noudatettava.

Yleisiä ohjeita

• Odota ennen mittauksen aloittamista lämpötilan tasaantumista 20 minuuttia, jos mittariin on vaikutta-nut suuret ympäristölämpötilaerot.
• Tee anturin lämpökytkentä mittauskohteeseen huolellisesti, jotta vältät lämpötilahäviön aiheuttaman mittausvirheen.
• Huomaa, että kaikkien lämpömittareiden kosketusanturit vaikuttavat mittauskohteeseen. Antureiden omalla lämpökapasiteetilla voi olla alentava vaikutus todelliseen mittauslämpötilaan. Termoparin tulisi siksi mahdollisesti tuoda enemmän lämpöä mittauskohteeseen kuin johtaa sitä pois.
  – Näytössä on teksti OL, jos yhtään anturia ei ole liitettynä.
  – Näytössä on teksti OL myös, kun mitattu lämpötila on mittausalueen ulkopuolella.
• Käytä K-tyypin liitäntään vain oikeantyyppistä termoparia. Väärä tyyppi voi antaa huomattavan mittausvirheen.
• Termopari vanhenee, lisäksi sen käyttöikä riippuu merkittävästi käyttöolosuhteista, siksi se olisi tarkistettava säännöllisesti.
• Suuri paine tai mekaaninen vaikutus voivat muuttaa termoparin hilarakennetta. Tämä puolestaan vaikuttaa termoparin ilmoittamaan lämpöjännitteeseen.

1

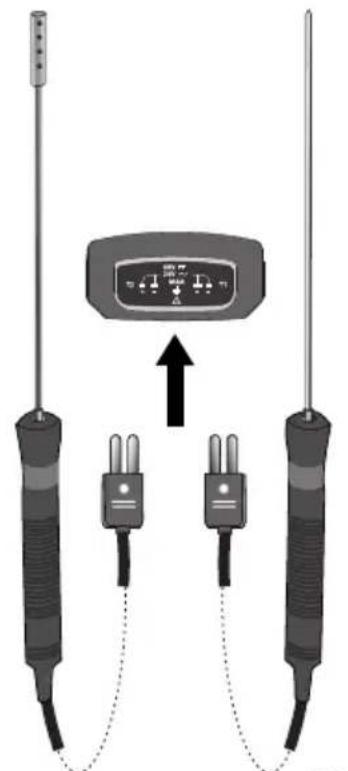

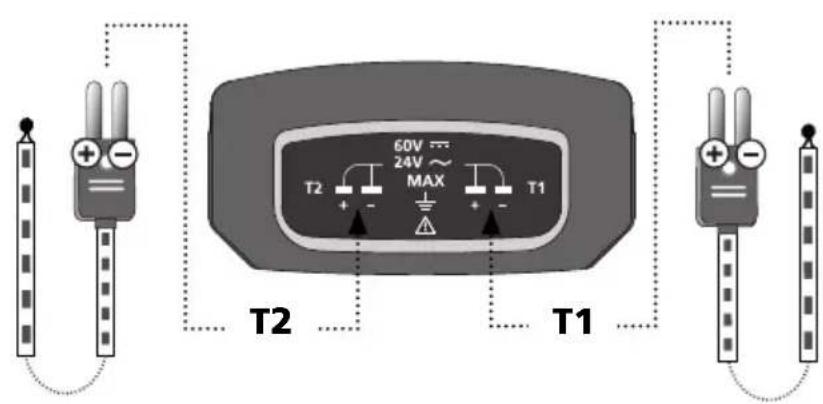

2 K-tyypin termoparin liitäntä

60V 24V MAX T2 T1 T2 T1

082.035.2082.035.1

Huomaa napaisuus sekä termoparissa että laitteen liittimessä.

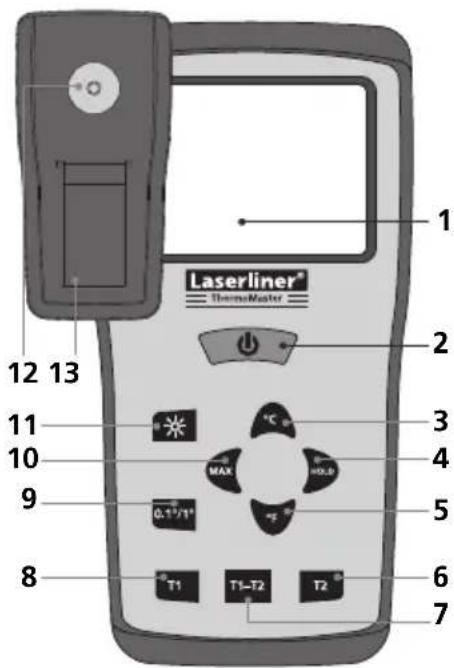

1 Laserliner® ThermoMaster 2 12 13 11 10 9 0.1"/1" 3 MAX 4 5 6 7 8 T1 T1-T2 T2

60V 24V~ MAX T2 + - T1 14 15

1 LC-näyttö, 3 1/2 paikkaa, maks. 1999

2 ON/OFF

3 Celsius-asteina

4 Mittausarvon pito

5 Fahrenheit-asteina

6 K-tyypin lämpötila tulo T2

7 Lämpötilaero, K-tyyppi tulo T1-T2

8 Lämpötila, K-tyyppi tulo T1

9 Mittaustarkkuus

10 Maksimiarvo

11 Näytön taustavalo

12 Jalustakierre 1/4"

13 Paristolokero

14 K-tyyppi tulo T2

15 K-tyyppi tulo T1

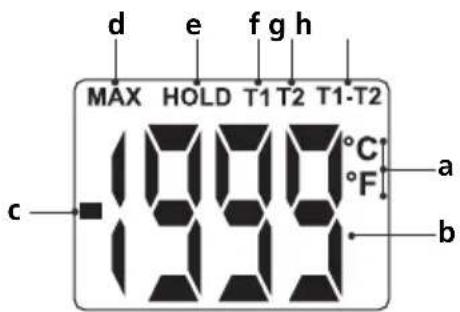

c Negatiivinen mittausarvo

d Maksimiarvo

e Mitattu arvo säilytetään

f Lämpötila, K-tyyppi tulo T1

g Lämpötila, K-tyyppi tulo T2

h Lämpötilaero, K-tyyppi tulo T1-T2

3 ON/OFF

Laserliner® Thermostats

T2 °C

Näyttö silloin, kun vastaavaa termoparia ei ole liitettynä tai mittausalue on ylittynyt.

Lämpötila T1 tai T2 mitataan ja näytetään, kun painat näppäintä T1 tai T2. Termopari (typpi K) tulee olla liitettynä vastaavasti joko liittimeen T1 tai T2. Jos termoparit on liitetty molempiin liittimiin, voit mitata lämpötilaeron painamalla näppäintä T1-T2.

5 MAX-/HOLD-toiminto

Painamalla MAX-näppäintä voit mitata pitkän mittausjakson maksimilämpötilan. HOLD-toiminto pitää näytössä viimeksi näytetyn mittauksen tai mittausarvon.

6 Mittausarvon tarkkuus (0,1 °C / 1,0 °C)

Toiminnolla vaihdetaan tarkkuudeksi 0,1 tai 1,0 °C. Tarkkuus 0,1 °C sopii mittauksiin ≤ 100 °C, siis kun lämpötila on määritettävä tarkasti. Suurempien lämpötilojen mittauksissa on mielekästä käyttää tarkkuutta 1,0 °C.

Virheettömän toiminnan varmistamiseksi laite tulisi tarkastaa säännöllisesti. Suosittelemme kalibroimaan laitteen kerran vuodessa.

Tekniset tiedot Tekniset muutokset mahdollisia 03.11.
Mittausalue -50 ... 1 300 °C
Mittaustarkkuus-50 ... 0 °C0 ... 1 000 °C1 000 - 1 300 °C	±2 °C±(0,5 % näytön arvosta +1 °C)±(0,8 % näytön arvosta +1 °C)
Näytön tarkkuus 0,1 / 1 °C
Mittayksiköt °C / °F
Lämpötilaelementin mittausalueThermoProbe KThermoSensor AirThermoSensor Tip	-50 ... 800 °C-50 ... 800 °C-50 ... 800 °C
Termoparin tarkkuusThermoProbe KThermoSensor AirThermoSensor Tip	±2,5 K (-50 ... 200 °C)±2,5 K (-50 ... 333 °C)±0,75 % (333 ... 800 °C)±2,5 K (-50 ... 333 °C)±0,75 % (333 ... 1 200 °C)
Anturi (EN 60584-2) vaihdettava K-tyypin anturi
Näyttö LC-näyttö, 3 1/2 paikkaa, (maks. 1999)
Virtalähde 1 x 9 V alkaliparisto (NEDA 1604, IEC 6F22)
Käyttölämpötila 0 ... 50 °C
Säilytyslämpötila -20 ... 60 °C, 10 ... 70 % rH (ei kondenspiva)
Mitat 162 mm x 76 mm x 38,5 mm
Paino (ilman paristoa) 0,21 kg

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.
