Merkki	Laserliner
Malli	ThermoSpot Pocket
Tuotetyyppi	Kosketukseton infrapunalämpömittari
Mitat (l x k x s)	95 x 132 x 37 mm
Paino (paristojen kanssa)	144 g
Virtalähde	1 paristo 9V 6LR61 (litteä paristo)
Käyttöaika	Noin 35 tuntia
Infrapunamittausalue	-40 °C – 400 °C
Tarkkuus	±2 °C tai ±2 % (sen mukaan kumpi on suurempi)
Optiikka (etäisyys/kohta-suhde)	12:1
Kohdistuslaser	Luokka 2, <1 mW, 650 nm
Päästökerroin	0,95 (kiinteä)
Toiminnot	Min, Max, Hold, jatkuva mittaus
Automaattinen virrankatkaisu	30 sekunnin käyttämättömyyden jälkeen
Käyttöolosuhteet	0 °C – 40 °C, max. kosteus 80 % RH, ei kondensoitumista
Varastointiolosuhteet	-10 °C – 60 °C, max. kosteus 80 % RH, ei kondensoitumista
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla, vältä liuottimia ja hankaavia aineita
Suositeltava kalibrointi	Kerran vuodessa
Laserturvallisuus	Älä katso säteeseen, älä suuntaa ihmisiin
Hyväksyntä	CE, EMC-direktiivin 2014/30/EU mukainen

Usein kysytyt kysymykset - ThermoSpot Pocket Laserliner

Kuinka asentaa paristo?

Avaa paristolokero ja aseta 9V 6LR61 -paristo noudattaen merkittyä napaisuutta. Sulje kansi.

Kuinka laite kytketään päälle?

Paina VIRTA/Mittaa-painiketta (i) kytkeäksesi laitteen päälle. Se sammuu automaattisesti 30 sekunnin käyttämättömyyden jälkeen.

Kuinka mittaus suoritetaan?

Ota laser käyttöön (h), paina ja pidä VIRTA-painiketta (i) jatkuvaa mittausta varten. Vapauta lukitaksesi arvon (Hold).

Mitä tarkoittaa optinen suhde 12:1?

12 metrin etäisyydellä mittauspisteen halkaisija on 1 metri. Mitä lähempänä olet, sitä pienempi piste on.

Kuinka MIN- ja MAX-arvot näytetään?

Jatkuvan mittauksen aikana paina MIN/MAX-painiketta (g) vaihtaaksesi niiden välillä. Näyttö osoittaa MIN tai MAX.

Onko laser vaarallinen silmille?

Kyllä, se on luokan 2 laser (<1 mW). Älä koskaan katso suoraan säteeseen tai sen heijastuksiin. Jos silmäsi altistuvat, sulje ne ja käännä pää pois.

Kuinka laite puhdistetaan?

Käytä kevyesti kosteaa liinaa. Älä käytä puhdistusaineita, liuottimia tai hankaavia aineita. Poista paristo ennen pitkäaikaista säilytystä.

Miksi mittaus on epätarkka?

Varmista, että kohdepinta on puhdas, ilman höyryä tai kaasua. Etäisyyden on oltava sopiva, jotta piste on kokonaan kohteen päällä. Vuosittainen kalibrointi on suositeltavaa.

Mikä on päästökerroin ja miksi se on kiinteä?

Päästökerroin on asetettu arvoon 0,95, joka sopii useimmille orgaanisille materiaaleille (puu, muovi, keramiikka). Erittäin heijastavilla pinnoilla mittaus voi olla vähemmän tarkka.

Kuinka laite hävitetään käyttöiän päätyttyä?

Noudata WEEE-direktiiviä, älä heitä laitetta kotitalousjätteen mukana. Toimita se elektroniikkajätteen keräyspisteeseen.

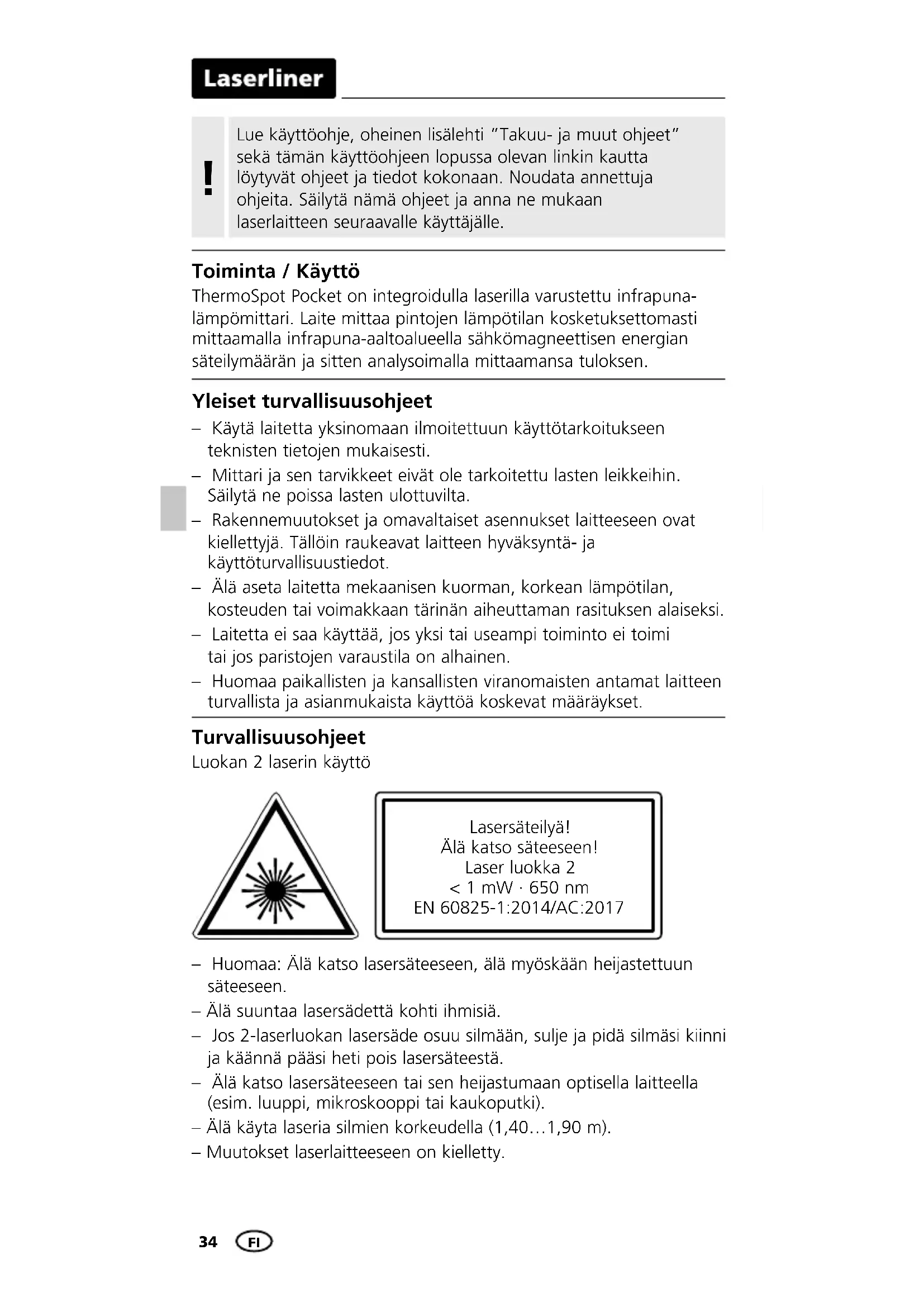

KÄYTTÖOHJE ThermoSpot Pocket Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Toiminta / Käyttö

ThermoSpot Pocket on integroidulla laserilla varustettu infrapuna-lämpömittari. Laite mittaa pintojen lämpötilan kosketuksettomasti mittaamalla infrapuna-aaltoalueella sähkömagneettisen energian säteilymäärän ja sitten analysoimalla mittaamansa tuloksen.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

- Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.

- Älä suuntaa lasersädettä kohti ihmisiä.

- Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.

- Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).

- Älä käyta laseria silmien korkeudella (1,40...1,90 m).

- Muutokset laserlaitteeseen on kielletty.

ThermoSpot Pocket

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.

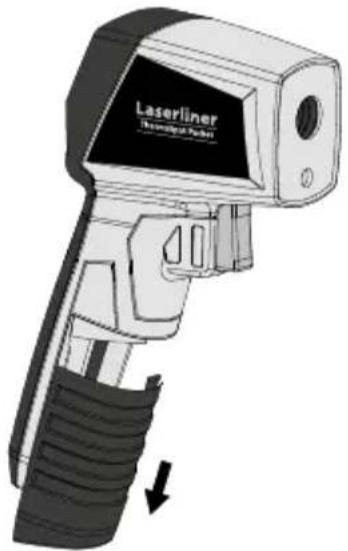

1 Paristo asettaminen

Avaa paristolokero ja aseta paristo sisään ohjeiden mukaisesti. Huomaa paristo oikea napaisuus.

Laite kytkeytyy automaattisesti pois päältä, jos se on 30 s käyttämättömänä. Kytke laite uudelleen päälle painiketta painamalla.

Laserliner

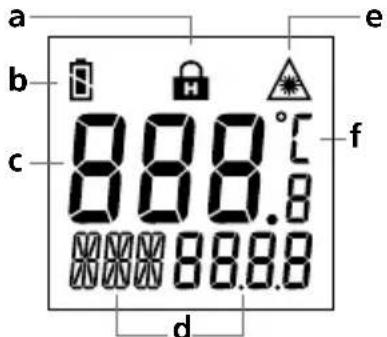

a b c 8 8 8.8 8 8 8.8 d e f

a Hold-toiminto
b Paristojen varaustila
c Mittausarvonäyttö
d MIN- tai MAX-arvo mittauksen aikana

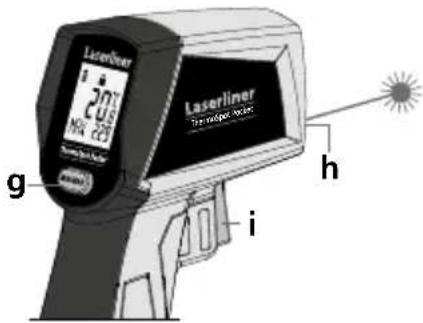

Laserliner 20% N/A 20% g h i

e Laser päällä
f Mittayksikkö °C
g Vaihto MIN/MAX
h Laseraukko
i ON / mittaus

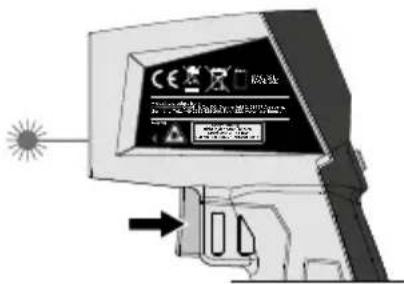

3 Jatkuva mittaus / Hold

Aktivoi laser jatkuvan mittauksen suorittamista varten (ks. kuva) ja pidä näppäin painettuna.

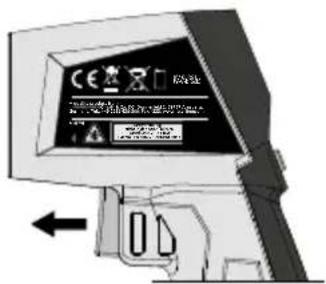

Kun kohdelaser on mitannut haluamasi kohteen, vapauta näppäin. Mittausarvo pidetään näytössä.

Infrapunalämpömittari mittaa kaikenlaisten pintojen ja materiaalien lämpötilan. Mittauspään integroitu anturi ottaa vastaan infrapuna-säteilyä, jota kaikki esineet lähettävät materiaalille ominaisella tavalla. Emissioasetus (0-1) määrittelee tämän säteilyn asteen. Laitteen emissioasetus on säädetty kiinteästi 0,95:een. Se sopii useimmille orgaanisille aineille sekä muoville, keramiikalle, puulle ja kivelle. Varmista, että mittarin ja mitattavan pinnan välissä ei ole häiriöteki-jöitä (höyryä, kaasua, likaa, lasia).

Laser

Laser auttaa kohdistamaan mittarin ja osoittaa infrapunamittauksen paikan. Lämpötila mitataan vain materiaalin pinnalta.

Aseta optimaalinen mittausetäisyys mittauspistettä (12:1) varten siten, että se on kokonaan mittauskohteen sisäpuolella.

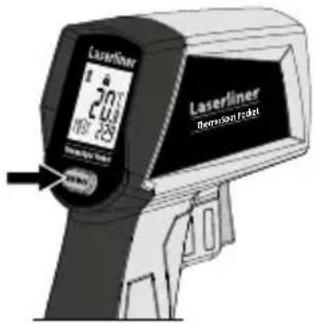

MIN- tai MAX-arvo voidaan näyttää mittauksen aikana Vaihda arvo painamalla MIN/MAX-painiketta.

Laserliner 20 100 25 Thermal Tenske Laserliner Thermal Tenske

Tekniset tiedot

Mittaussuure Infrapunalämpötila
Toiminnot	Min / Max / Hold
Mittausalue infrapunalämpötila	-40°C ... 400°C
Infrapunalämpötilan tarkkuus	± 2°C + 0,1°C / aste (-40°C ... 0°C) ± 2°C tai ± 2% (0°C ... 400°C), näistä suurempi arvo
Laserin aallonpituus 650 nm
Laserluokka	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Emissioasetus Kiinteä, 0,95
Optiikka	12:1 (12 m mittausetäisyys : 1 m mittausala)
Autom. sammutus	30 sekunnin kuluttua
Käyttöympäristö	0°C ... 40°C, ilmankosteus maks. 80% rH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet	-10°C...60°C, Ilmankosteus maks. 80% rH, ei kondensoituva
Virtalähde	1 x 9V 6LR61
Paristojen käyttöikä n. 35 h
Mitat (L x K x S) 95 x 132	x 37 mm
Paino	144 g (sis. paristot)

Oikeus teknisiin muutoksiin pidätetään. 19W41

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AJB
