Marca	Laserliner
Modello	ThermoSpot Pocket
Tipo di prodotto	Termometro a infrarossi senza contatto
Dimensioni (l x h x p)	95 x 132 x 37 mm
Peso (con pile)	144 g
Alimentazione	1 batteria 9V 6LR61 (pila piatta)
Autonomia	Circa 35 ore
Campo di misura a infrarossi	-40°C a 400°C
Precisione	±2°C o ±2% (a seconda del valore maggiore)
Ottica (rapporto distanza/spot)	12:1
Laser di mira	Classe 2, <1 mW, 650 nm
Emissività	0,95 (fisso)
Funzioni	Min, Max, Hold, misura continua
Spegnimento automatico	Dopo 30 secondi di inattività
Condizioni di funzionamento	0°C a 40°C, umidità max. 80% UR, senza condensa
Condizioni di stoccaggio	-10°C a 60°C, umidità max. 80% UR, senza condensa
Manutenzione e pulizia	Pulire con un panno leggermente umido, evitare solventi e prodotti abrasivi
Taratura consigliata	Una volta all'anno
Sicurezza laser	Non guardare nel fascio, non dirigere verso persone
Omologazione	CE, conforme alla direttiva EMC 2014/30/UE

Domande frequenti - ThermoSpot Pocket Laserliner

Come installare la batteria?

Aprire il vano batterie e inserire una batteria 9V 6LR61 rispettando la polarità indicata. Richiudere il coperchio.

Come accendere l'apparecchio?

Premere il tasto ACCENSIONE/Misura (i) per accendere l'apparecchio. Si spegne automaticamente dopo 30 secondi di inattività.

Come effettuare una misurazione?

Attivare il laser (h) poi premere e tenere premuto il tasto ACCENSIONE (i) per una misura continua. Rilasciare per bloccare il valore (Hold).

Cosa significa il rapporto ottico 12:1?

A 12 metri di distanza, lo spot di misura ha un diametro di 1 metro. Più ci si avvicina, più lo spot è piccolo.

Come visualizzare i valori MIN e MAX?

Durante una misura continua, premere il tasto MIN/MAX (g) per passare da uno all'altro. Lo schermo indica MIN o MAX.

Il laser è pericoloso per gli occhi?

Sì, è un laser di classe 2 (<1 mW). Non guardare mai direttamente il fascio né i suoi riflessi. Se i tuoi occhi vengono colpiti, chiudili e gira la testa.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido. Non utilizzare detergenti, solventi o abrasivi. Rimuovere la batteria prima di un lungo periodo di stoccaggio.

Perché la misurazione è imprecisa?

Verificare che la superficie bersaglio sia pulita, senza vapore o gas. La distanza deve essere adattata in modo che lo spot sia interamente sull'oggetto. Si consiglia una taratura annuale.

Qual è l'emissività e perché è fissa?

L'emissività è fissata a 0,95, adatta alla maggior parte dei materiali organici (legno, plastica, ceramica). Per superfici molto riflettenti, la misurazione può essere meno precisa.

Come smaltire l'apparecchio a fine vita?

Conformemente alla direttiva RAEE, non gettare l'apparecchio nei rifiuti domestici. Portarlo a un punto di raccolta per rifiuti elettronici.

MANUALE UTENTE ThermoSpot Pocket Laserliner

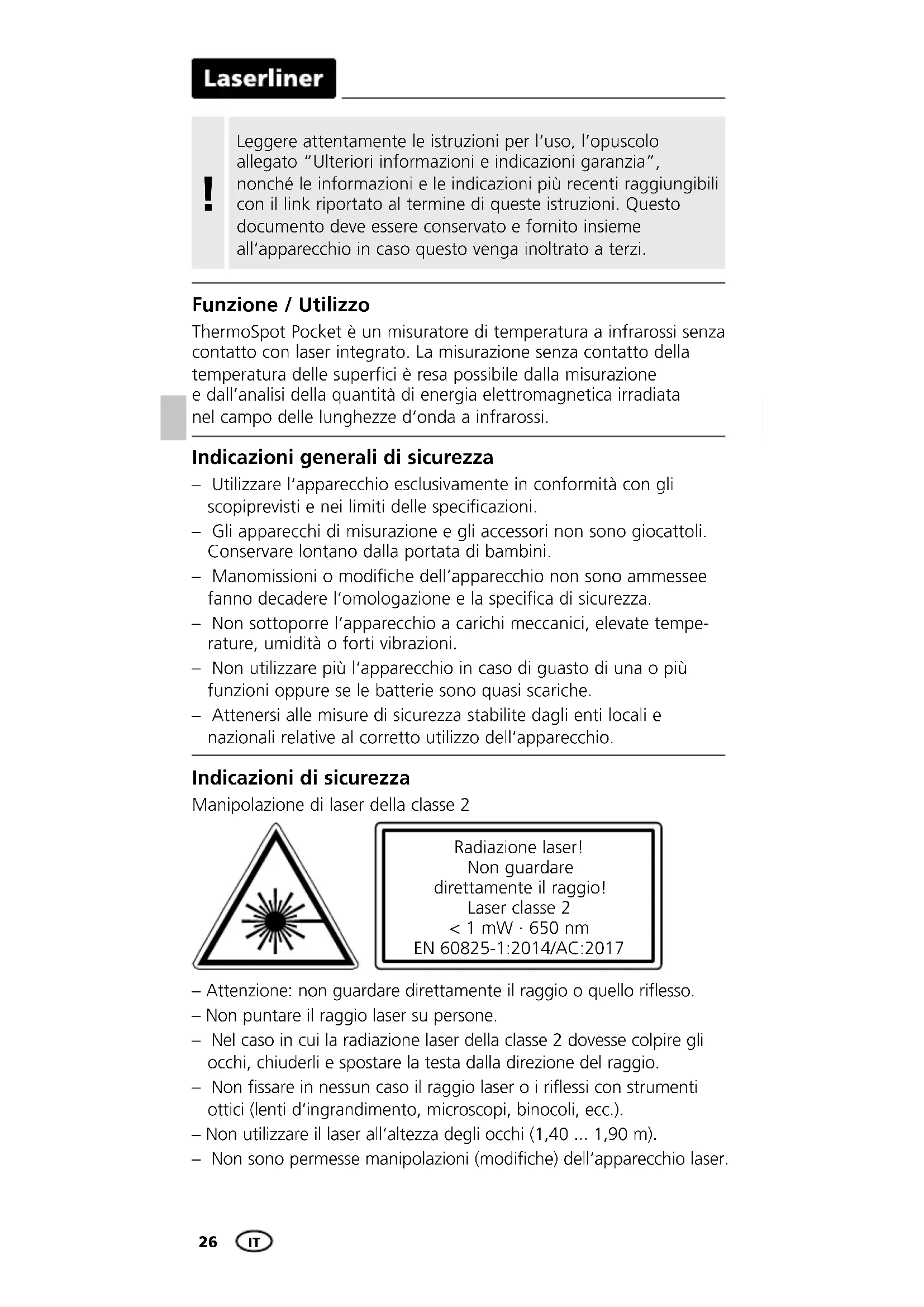

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

ThermoSpot Pocket è un misuratore di temperatura a infrarossi senza contatto con laser integrato. La misurazione senza contatto della temperatura delle superfici è resa possibile dalla misurazione e dall'analisi della quantità di energia elettromagnetica irradiata nel campo delle lunghezze d'onda a infrarossi.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopiprevisti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammessee fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

- Attenzione: non guardare direttamente il raggio o quello riflesso.

- Non puntare il raggio laser su persone.

- Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.

- Non fissare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

- Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).

- Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

1 Inserimento della batteria

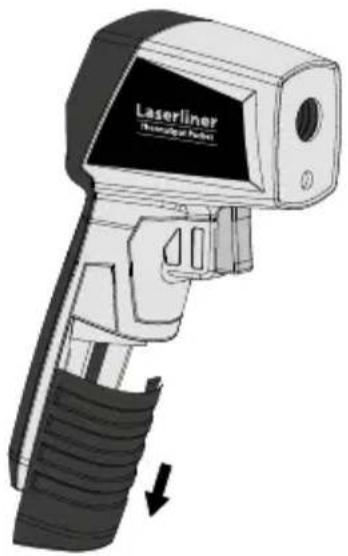

Aprire il vano batterie e introdurre la batteria come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

L'apparecchio si disattiva automaticamente dopo 30 secondi. Trascorso questo tempo, per riattivare l'apparecchio premere di nuovo il tasto.

Laserliner

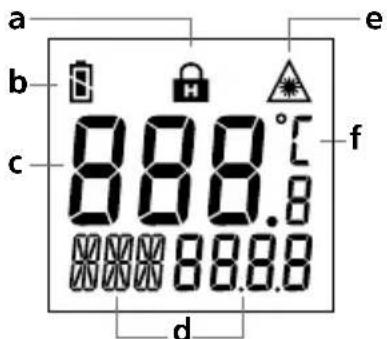

a Funzione Hold
b Stato delle pile
c Visualizzazione dei valori misurati
d Valore MIN o MAX durante la misurazione

Laserliner 20% N/A 20% g h i

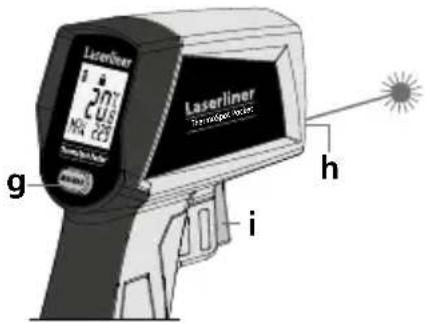

e Raggio laser attivo
f Unità di misura °C
g Commutazione tra MIN/MAX
h Uscita del raggio laser
i ON / Misura

3 Misura permanente / Hold

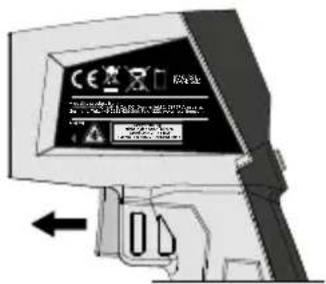

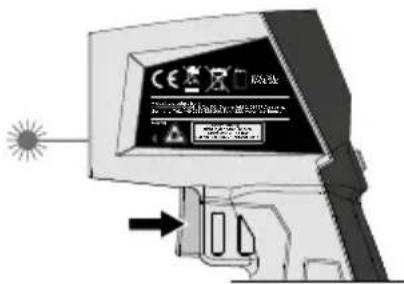

Per eseguire una misurazione costante attivare il laser (vedi figura) e tenere premuto il tasto.

Non appena il punto da misurare è stato rilevato con il laser di puntamento, rilasciare il tasto. Il valore misurato rimane visualizzato.

Processo di misurazione

Questo termometro a raggi infrarossi rileva la temperatura sulle più diverse superfici e su diversi materiali. La sonda con sensore integrata riceve i raggi infrarossi che ogni corpo emette a seconda della composizione del suo materiale. Il grado di questa radiazione viene espresso con un fattore di emissività (0-1). Questo apparecchio è stato programmato su un fattore di 0,95, ideale per la maggior parte delle sostanze organiche, delle plastiche, della ceramica, del legno, della gomma e delle pietre. Fare attenzione a che non vi siano interferenze nel campo di misura tra l'apparecchio e la superficie misurata (p.e. vapore, gas, sporco o vetro).

Laser

Il laser serve per mirare e visualizzare il punto della misurazione ad infrarossi. La temperatura viene misurata solo sulla superficie. Impostare la distanza di misurazione ottimale per il punto di misurazione (12:1) in modo tale che si trovi completamente all'interno dell'oggetto di misurazione.

4 Indicazione Min./Max.

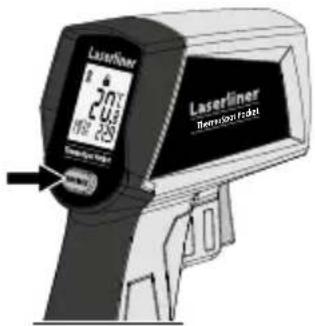

Mentre è in corso una misurazione continua si possono visualizzare valore MIN o valore MAX. Premendo il tasto MIN/MAX si può passare da un valore all'altro.

Laserliner Temperature Range 20.0 100 25

Dati tecnici

Grandezza di misura Temperatura a infrarossi
Funzioni	Min / Max / Hold
Campo di misura temperatura a infrarossi	-40°C ... 400°C
Precisione temperatura a infrarossi	± 2°C + 0,1°C/gradi (-40°C ... 0°C) ± 2°C oppure ± 2% (0°C ... 400°C), vale il valore maggiore
Lunghezza onde laser	650 nm
Classe laser 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Grado di emissione fisso, 0,95
Ottica	12:1 (12 m distanza di misura : 1 m area di misura)
Spegnimento autom. dopo	30 secondi
Condizioni di lavoro	0°C ... 40°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 60°C, umidità dell'aria max. 80% rH, non condensante
Alimentazione 1 x 9V 6LR61 (a blocco da 9 V)
Durata di esercizio circa 35	ore
Dimensioni (L x A x P)	95 x 132 x 37 mm
Peso 144 g (con batterie)

Salvo modifiche tecniche. 19W41

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AJB
