Merk	Laserliner
Model	ThermoSpot Pocket
Producttype	Contactloze infraroodthermometer
Afmetingen (l x h x d)	95 x 132 x 37 mm
Gewicht (met batterijen)	144 g
Voeding	1 batterij 9V 6LR61 (plat batterij)
Levensduur	Ongeveer 35 uur
Infrarood meetbereik	-40°C tot 400°C
Nauwkeurigheid	±2°C of ±2% (afhankelijk van welke groter is)
Optiek (afstand/spotverhouding)	12:1
Richtlaser	Klasse 2, <1 mW, 650 nm
Emissiegraad	0,95 (vast)
Functies	Min, Max, Hold, continue meting
Automatische uitschakeling	Na 30 seconden inactiviteit
Werkingomstandigheden	0°C tot 40°C, max. luchtvochtigheid 80% RV, zonder condensatie
Opslagcondities	-10°C tot 60°C, max. luchtvochtigheid 80% RV, zonder condensatie
Onderhoud en reiniging	Reinigen met een licht vochtige doek, vermijd oplosmiddelen en schurende middelen
Aanbevolen kalibratie	Eenmaal per jaar
Laser veiligheid	Niet in de straal kijken, niet op mensen richten
Goedkeuring	CE, conform EMV-richtlijn 2014/30/EU

Veelgestelde vragen - ThermoSpot Pocket Laserliner

Hoe installeer ik de batterij?

Open het batterijvak en plaats een 9V 6LR61 batterij met inachtneming van de aangegeven polariteit. Sluit het deksel.

Hoe schakel ik het apparaat in?

Druk op de AAN/meettoets (i) om het apparaat in te schakelen. Het schakelt na 30 seconden inactiviteit automatisch uit.

Hoe voer ik een meting uit?

Activeer de laser (h) en druk vervolgens op de AAN-toets (i) en houd deze ingedrukt voor continue meting. Laat los om de waarde vast te houden (Hold).

Wat betekent de optische verhouding 12:1?

Op een afstand van 12 meter heeft de meetvlek een diameter van 1 meter. Hoe dichterbij u bent, hoe kleiner de vlek.

Hoe geef ik de MIN- en MAX-waarden weer?

Houd tijdens een continue meting de MIN/MAX-toets (g) ingedrukt om te schakelen tussen de twee. Het scherm geeft MIN of MAX aan.

Is de laser gevaarlijk voor de ogen?

Ja, het is een klasse 2 laser (<1 mW). Kijk nooit direct in de straal of in reflecties. Als uw ogen worden geraakt, sluit ze dan en draai uw hoofd weg.

Hoe reinig ik het apparaat?

Gebruik een licht vochtige doek. Gebruik geen reinigingsmiddelen, oplosmiddelen of schurende middelen. Verwijder de batterij bij langdurige opslag.

Waarom is de meting onnauwkeurig?

Controleer of het te meten oppervlak schoon is en vrij van damp of gas. De afstand moet zodanig zijn dat de vlek volledig op het object valt. Een jaarlijkse kalibratie wordt aanbevolen.

Wat is de emissiegraad en waarom is deze vast?

De emissiegraad is vast ingesteld op 0,95, geschikt voor de meeste organische materialen (hout, kunststof, keramiek). Voor zeer reflecterende oppervlakken kan de meting minder nauwkeurig zijn.

Hoe moet ik het apparaat aan het einde van zijn levensduur weggooien?

Overeenkomstig de AEEA-richtlijn, gooi het apparaat niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor elektronisch afval.

GEBRUIKSAANWIJZING ThermoSpot Pocket Laserliner

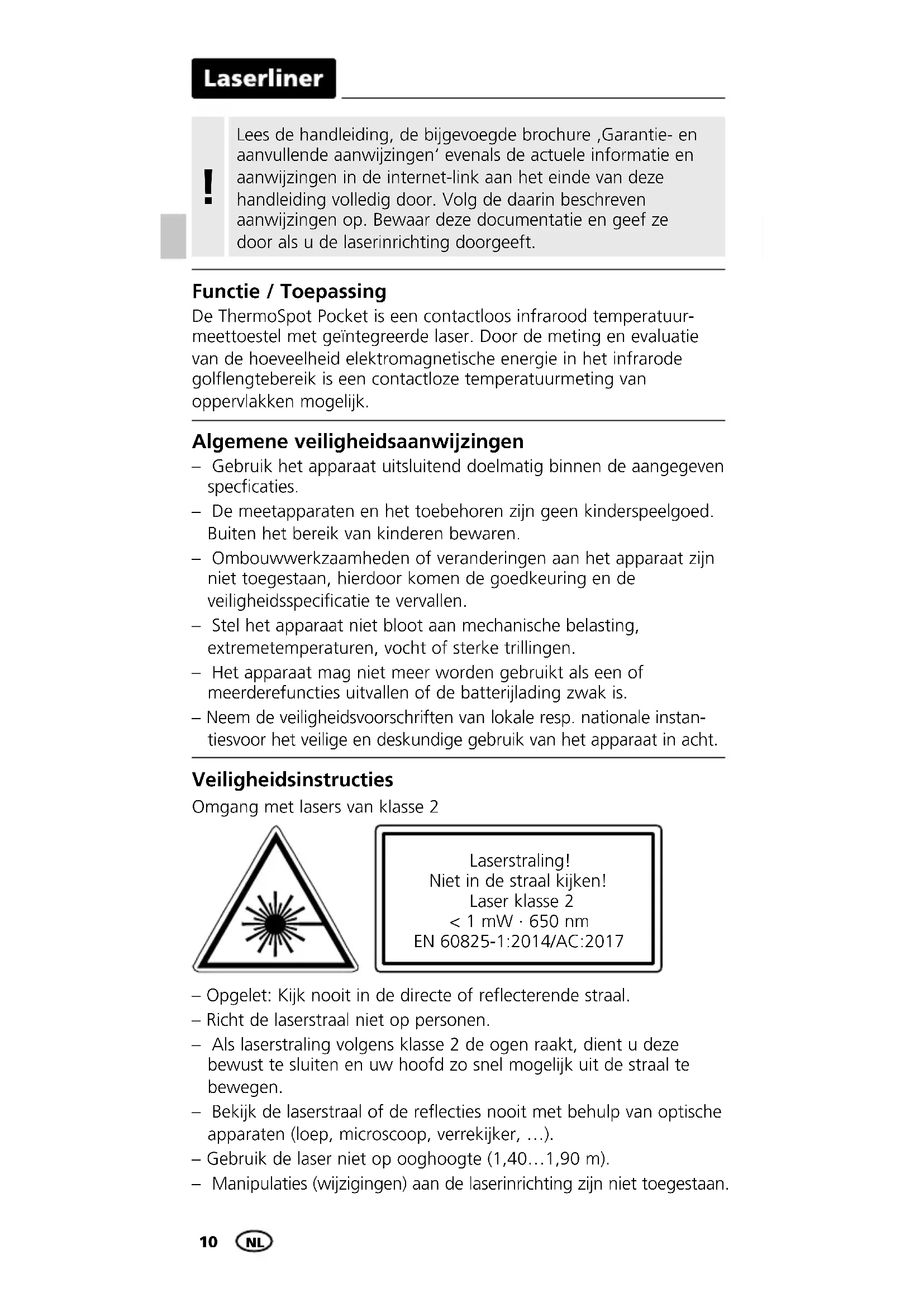

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

De ThermoSpot Pocket is een contactloos infrarood temperatuur-meettoestel met geïntegreerde laser. Door de meting en evaluatie van de hoeveelheid elektromagnetische energie in het infrarode golflengtebereik is een contactloze temperatuurmeting van oppervlakken mogelijk.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extremetemperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerderefuncties uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instan- tiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40...1,90 m).
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatiefworden beïnvloed.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

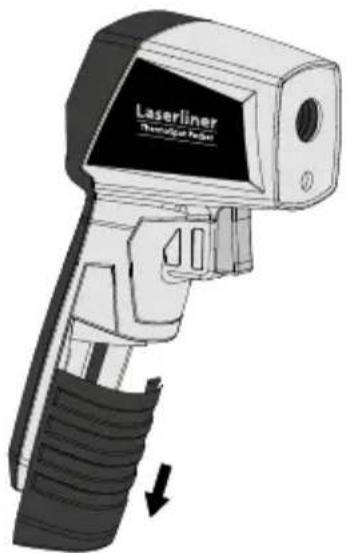

1 Batterij plaatsen

Open het batterijvakje en plaats de batterij overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

Het toestel schakelt na 30 seconden automatisch uit. Druk opnieuw op de toets om het toestel daarna weer in te schakelen.

Laserliner

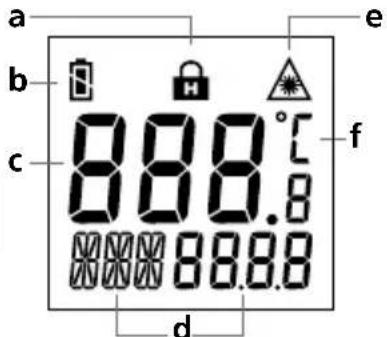

a b c 8 8 8.8 8 8 8.8 d e f

a Hold-functie
b Batterijstatus
c Meetwaardeweergave
d MIN- of MAX-waarde tijdens de meting

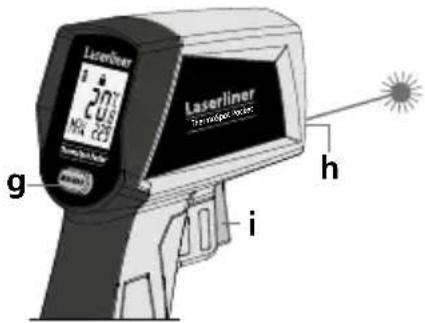

Laserliner 20% N/A 20% g h i

e Laserstraal ingeschakeld
f Meeteenheid °C
g Omschakeling MIN/MAX
h Laseruitlaat
i AAN / Meten

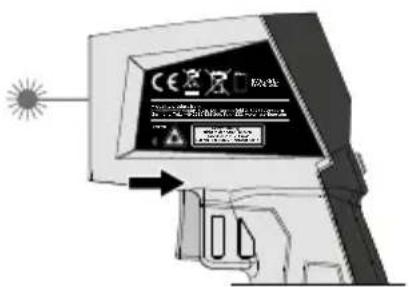

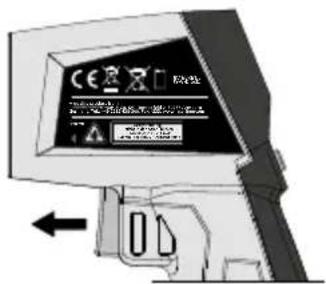

3 Constante meting / Hold

Activeer de laser (zie afbeelding) en houd de toets ingedrukt voor de doorvoering van een duurzame meting.

Laat de toets los, zodra de gewenste meetplaats met de doellaser wordt gedetecteerd. De gemeten waarde wordt vastgehouden.

Opmerkingen over het meetproces

Dit infrarood-temperatuurmeettoestel bepaalt de temperatuur van de meest uiteenlopende oppervlakken en materialen. De geïntegreerde sensormeetkop ontvangt de infraroodstraling die ieder lichaam materiaalafhankelijk uitstraalt. De graad van deze uitstraling wordt bepaald door de emissiegraad (0-1). Het apparaat is vast ingesteld op een emissiegraad van 0,95 hetgeen van toepassing is voor de meeste organische stoffen zoals kunststof, keramiek, hout, rubber en gesteente. Let op dat het meetbereik tussen apparaat en oppervlak vrij van storingsbronnen (stoom, gas, verontreinigingen, glas) moet zijn.

Laser

De laser is bedoeld voor het peilen en visualiseert de plek van de infra-roodmeting. De temperatuurmeting geschiedt alleen op het oppervlak. Stel de optimale meetafstand voor de meetvlek (12:1) zodanig in dat deze volledig binnen het meetobject ligt.

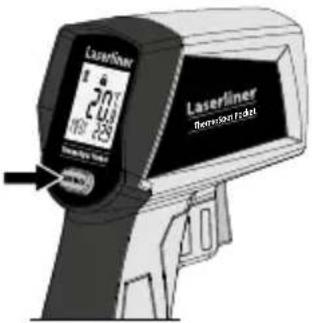

4 Weergave van min./max.-waarde

Tijdens een lopende meting kan de MIN- of MAX-waarde worden weergegeven. Door op de toets MIN/MAX te drukken, kunt u tussen de beide waarden omschakelen.

Laserliner 20°C 197.25 Temperature Sensor Laserliner Thermostat Sensor

Technische gegevens

Meetgrootheid Infraroodtemperatuur
Functies	Min / Max / Hold
Meetbereik infraroodtemperatuur	-40°C ... 400°C
Nauwkeurigheid infraroodtemperatuur	± 2°C + 0,1°C/graad (-40°C ... 0°C) ± 2°C of ± 2% (0°C ... 400°C), grotere waarde is van toepassing
Lasergolflengte	650 nm
Laserklasse 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Emissiegraden Vast, 0,95
Optiek	12:1 (12m meetafstand : 1 m meetstip)
Autom. uitschakeling na 30 seconden
Werkomstandigheden	0°C...40°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C...60°C, Luchtvochtigheid max. 80% rH Relatieve, niet-condenserend
Spanningsvoorziening 1 x	9V 6LR61 (9V-blok)
Bedrijfsduur ca. 35 h
Afmetingen (B x H x D)	95 x 132 x 37 mm
Gewicht 144 g (incl. batterijen)

Technische wijzigingen voorbehouden. 19W41

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AJB
