ThermoSensor Tip - Thermometer Laserliner - Gratis gebruiksaanwijzing en handleiding

Type product	Temperatuursonde type K
Merk	Laserliner
Model	ThermoSensor Tip
Categorie	Thermometer
Meetbereik	−50°C tot 800°C
Nauwkeurigheid	±2,5°C (−50°C tot 333°C) / ±0,75% (333°C tot 800°C)
Sondelengte	185 mm
Afmetingen (l x h x d) zonder kabel	22 x 315 x 22 mm
Gewicht	104 g
Kabellengte	40 tot 120 cm
Compatibiliteit	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Werkomstandigheden	−10°C tot 60°C, max. 80% RV, niet condenserend
Opslagcondities	−20°C tot 70°C, max. 80% RV
Onderhoud en reiniging	Licht vochtige doek, geen oplosmiddelen
Veiligheid	Niet gebruiken in explosieve omgeving of voor medische diagnose; geen externe spanning op de sonde
Regelgeving	Conform EU, WEEE

Veelgestelde vragen - ThermoSensor Tip Laserliner

Wat is het meetbereik van de ThermoSensor Tip?

Het meetbereik strekt zich uit van −50°C tot 800°C, ideaal voor zachte en viskeuze materialen.

Met welke apparaten is deze sonde compatibel?

Het is compatibel met de apparaten ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP en ClampMeter XP van Laserliner.

Hoe maak ik de sonde correct schoon?

Gebruik een licht vochtige doek zonder reinigingsmiddelen, schurende middelen of oplosmiddelen. Bewaar het op een droge en schone plaats.

Kan ik deze sonde gebruiken in explosieve omgevingen of voor medische diagnoses?

Nee, het is niet geschikt voor explosieve omgevingen of medische diagnoses. Volg de veiligheidsinstructies.

Wat is de nauwkeurigheid van de meting?

De nauwkeurigheid is ±2,5°C tussen −50°C en 333°C, en ±0,75% van de gemeten waarde van 333°C tot 800°C.

Wat is de kabellengte van de sonde?

De kabel is tussen 40 en 120 cm, afhankelijk van de versie.

Wat zijn de afmetingen en het gewicht van de sonde?

De afmetingen zijn 22 x 315 x 22 mm zonder kabel, en het gewicht is 104 g.

Kan ik de sonde zelf aanpassen of repareren?

Nee, het is verboden de constructie van het instrument aan te passen. Neem bij storing contact op met de klantenservice.

Wat zijn de werk- en opslagcondities?

Werken: −10°C tot 60°C, luchtvochtigheid max. 80% RV. Opslag: −20°C tot 70°C, luchtvochtigheid max. 80% RV.

Hoe moet het apparaat aan het einde van zijn levensduur worden afgevoerd?

Conform de WEEE-richtlijn moet het gescheiden van het huishoudelijk afval worden ingezameld voor recycling.

GEBRUIKSAANWIJZING ThermoSensor Tip Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De K-type-temperatuursensor ThermoSensor Air, Tip en Touch zijn compatibel met de apparaten ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP en ClampMeter XP.

Elke temperatuursensor beschikt over een hittebestendige handgreep en is geschikt voor een speciaal toepassingsgebied.

• De ThermoSensor Air is bedoeld voor de meting van lucht- en gastemperaturen.
• De ThermoSensor Tip is geschikt voor het insteken in zachte, hoogvisceuze materialen voor de meting van de contacttemperatuur.
• Met de ThermoSensor Touch kan de oppervlakte- en contacttemperatuur bij de toepassing op vaste ondergronden worden bepaald.

Algemene veiligheidsaanwijzingen

• Neem voor het vakkundige gebruik altijd de veiligheidsinstructies van het gebruikte temperatuurmeettoestel of de multimeter in acht.
• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Niet geschikt voor gebruik in explosiegevaarlijke zones of voor diagnostische metingen op medisch gebied.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• De temperatuursensor (K-type) mag niet met externe spanning worden gebruikt.

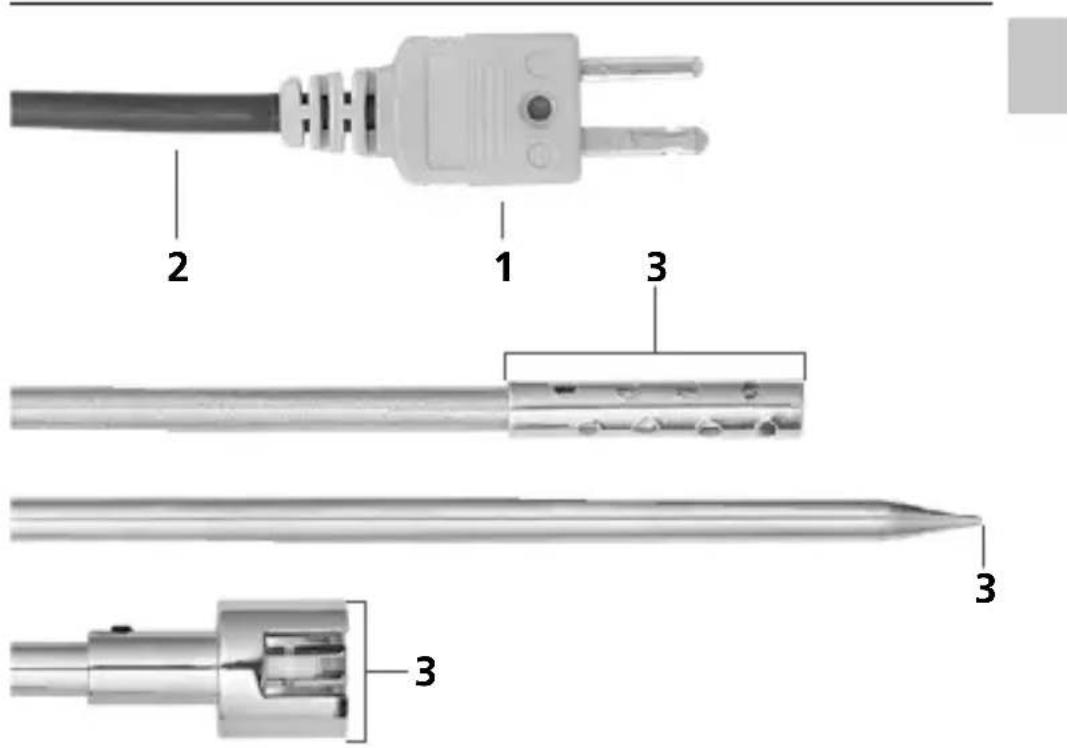

ThermoSensor Air / Tip / Touch

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

3 MeetvlakkenK-type-aansluiting

Technische gegevens
(Technische veranderingen voorbehouden. 21W30)

Meetbereik Air / Tip -50°C ... 800°C
Meetbereik Touch -50°C ... 400°C
Nauwkeurigheid Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Nauwkeurigheid Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Werkomstandigheden	-10°C ... 60°C,Luchtvochtigheid max. 80% rH,nietcondenserend, Werkhoogtemax. 4000 m boven NAP(Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C,Luchtvochtigheid max. 80% rH
Kabellengte 40 ... 120 cm
Meetsensor Air 165 mm
Meetsensor Tip 185 mm
Meetsensor Touch 115 mm
Afmetingen (B x H x D) Air	22 x 295 x 22 mm (zonder kabel)
Afmetingen (B x H x D) Tip	22 x 315 x 22 mm (zonder kabel)
Afmetingen (B x H x D) Touch	22 x 245 x 22 mm (zonder kabel)
Gewicht Air 106 g
Gewicht Tip 104 g
Gewicht Touch 96 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info

CE UK CA —

!
