Producttype	Temperatuursonde type K voor contact
Meetbereik	-50°C tot 400°C
Nauwkeurigheid	±2,5°C (van -50°C tot 333°C); ±0,75% (van 333°C tot 400°C)
Afmetingen (L x B x H)	22 x 245 x 22 mm (zonder kabel)
Gewicht	96 g
Kabellengte	40 tot 120 cm
Voeding	Wordt gevoed door het aangesloten meetapparaat (niet inbegrepen)
Hoofdfuncties	Contact- en oppervlaktetemperatuurmeting op vaste ondergronden
Compatibiliteit	Compatibel met ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Werkomstandigheden	-10°C tot 60°C, relatieve luchtvochtigheid max. 80% rH (niet condenserend), hoogte max. 4000 m
Opslagcondities	-20°C tot 70°C, relatieve luchtvochtigheid max. 80% rH
Onderhoud en reiniging	Reinigen met een licht vochtige doek; geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen gebruiken. Op een droge en schone plaats bewaren.
Veiligheid	Niet gebruiken in explosiegevaarlijke zones; het instrument niet wijzigen; buiten bereik van kinderen houden; geen externe spanning op de sonde aanbrengen.
Onderdelen en repareerbaarheid	Geen losse onderdelen; sonde niet repareerbaar.
Algemene informatie	Elektrisch apparaat onderworpen aan de WEEE-richtlijn; CE-conformiteit. Aanvullende opmerkingen en garantie: laserliner.com/info
Handvatmateriaal	Bestand tegen hoge temperaturen

Veelgestelde vragen - ThermoSensor Touch Laserliner

Wat is het meetbereik van de ThermoSensor Touch?

Het meetbereik van de sonde ThermoSensor Touch is -50°C tot 400°C. Het is ontworpen voor contact- en oppervlaktemetingen op vaste ondergronden.

Met welke apparaten is de ThermoSensor Touch compatibel?

Deze temperatuursonde type K is compatibel met de volgende apparaten: ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP en ClampMeter XP.

Hoe reinig en onderhoud ik de ThermoSensor Touch-sonde?

Reinig de sonde met een licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, schuurmiddelen of oplosmiddelen. Bewaar hem op een droge en schone plaats.

Kan ik de ThermoSensor Touch gebruiken in een explosieve omgeving?

Nee, de sonde ThermoSensor Touch is niet geschikt voor explosiegevaarlijke zones. Volg de veiligheidsinstructies van uw meetapparaat.

Wat is de nauwkeurigheid van de ThermoSensor Touch?

De nauwkeurigheid is ±2,5°C voor het bereik -50°C tot 333°C en ±0,75% van de gemeten waarde voor het bereik 333°C tot 400°C.

Wat is de kabellengte van de ThermoSensor Touch?

De kabel van de sonde heeft een lengte tussen 40 en 120 cm.

Waar vind ik aanvullende informatie over veiligheid en garantie?

Raadpleeg het bijgevoegde boekje « Aanvullende opmerkingen en garantie » of ga naar laserliner.com/info voor volledige informatie.

Hoe bewaar ik de ThermoSensor Touch-sonde op de juiste manier?

Bewaar de sonde op een droge en schone plaats, bij een temperatuur tussen -20°C en 70°C en een relatieve luchtvochtigheid max. 80% rH.

Heeft de ThermoSensor Touch-sonde een voeding nodig?

Nee, de sonde is passief. Hij wordt rechtstreeks gevoed door het compatibele meetapparaat waarmee hij is verbonden (niet inbegrepen).

Wat zijn de afmetingen van de ThermoSensor Touch-sonde?

De afmetingen (zonder kabel) zijn 22 x 245 x 22 mm (breedte x hoogte x diepte). De sonde weegt 96 g.

GEBRUIKSAANWIJZING ThermoSensor Touch Laserliner

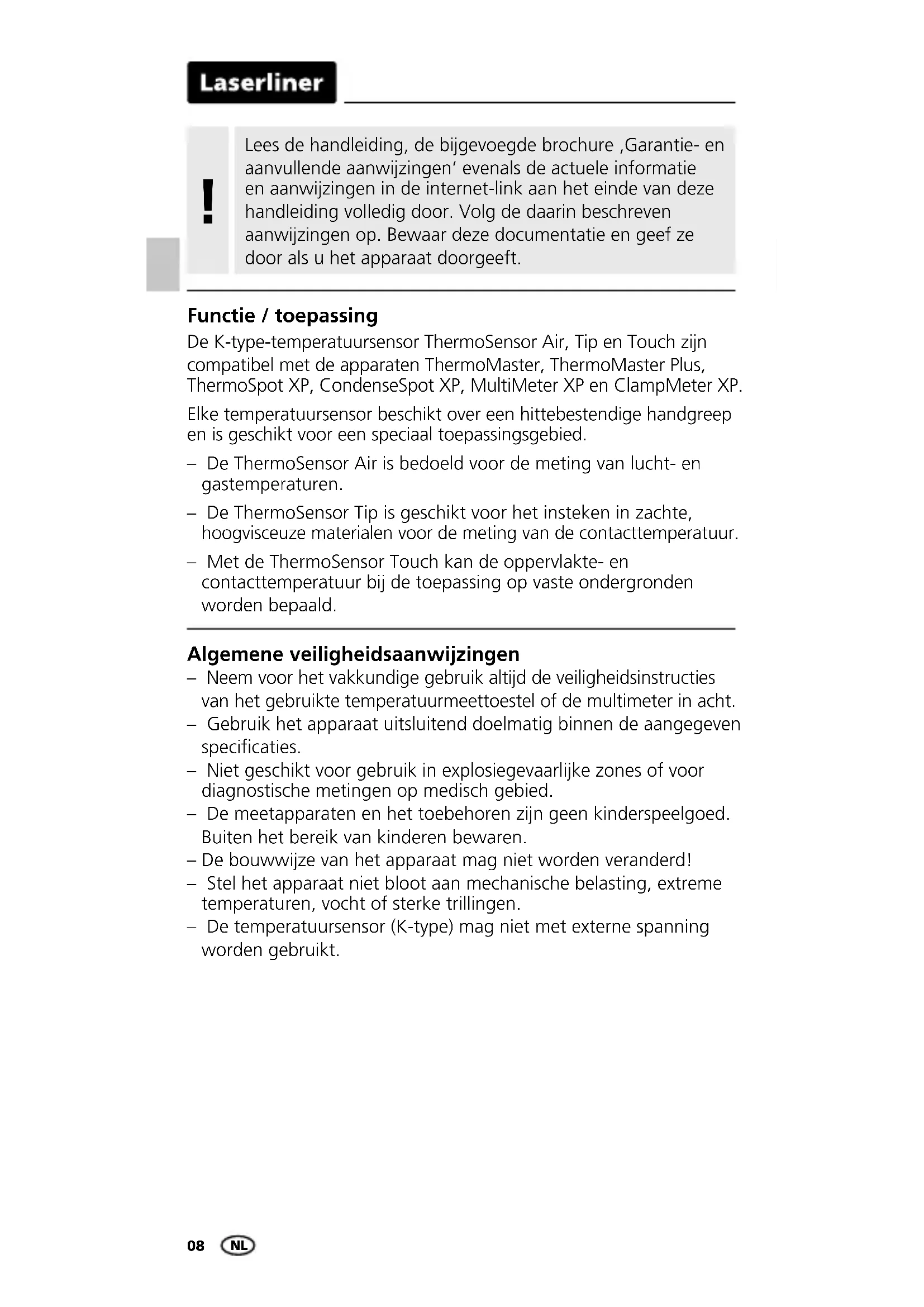

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De K-type-temperatuursensor ThermoSensor Air, Tip en Touch zijn compatibel met de apparaten ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP en ClampMeter XP.

Elke temperatuursensor beschikt over een hittebestendige handgreep en is geschikt voor een speciaal toepassingsgebied.

• De ThermoSensor Air is bedoeld voor de meting van lucht- en gastemperaturen.
• De ThermoSensor Tip is geschikt voor het insteken in zachte, hoogvisceuze materialen voor de meting van de contacttemperatuur.
• Met de ThermoSensor Touch kan de oppervlakte- en contacttemperatuur bij de toepassing op vaste ondergronden worden bepaald.

Algemene veiligheidsaanwijzingen

• Neem voor het vakkundige gebruik altijd de veiligheidsinstructies van het gebruikte temperatuurmeettoestel of de multimeter in acht.
• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Niet geschikt voor gebruik in explosiegevaarlijke zones of voor diagnostische metingen op medisch gebied.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• De temperatuursensor (K-type) mag niet met externe spanning worden gebruikt.

ThermoSensor Air / Tip / Touch

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

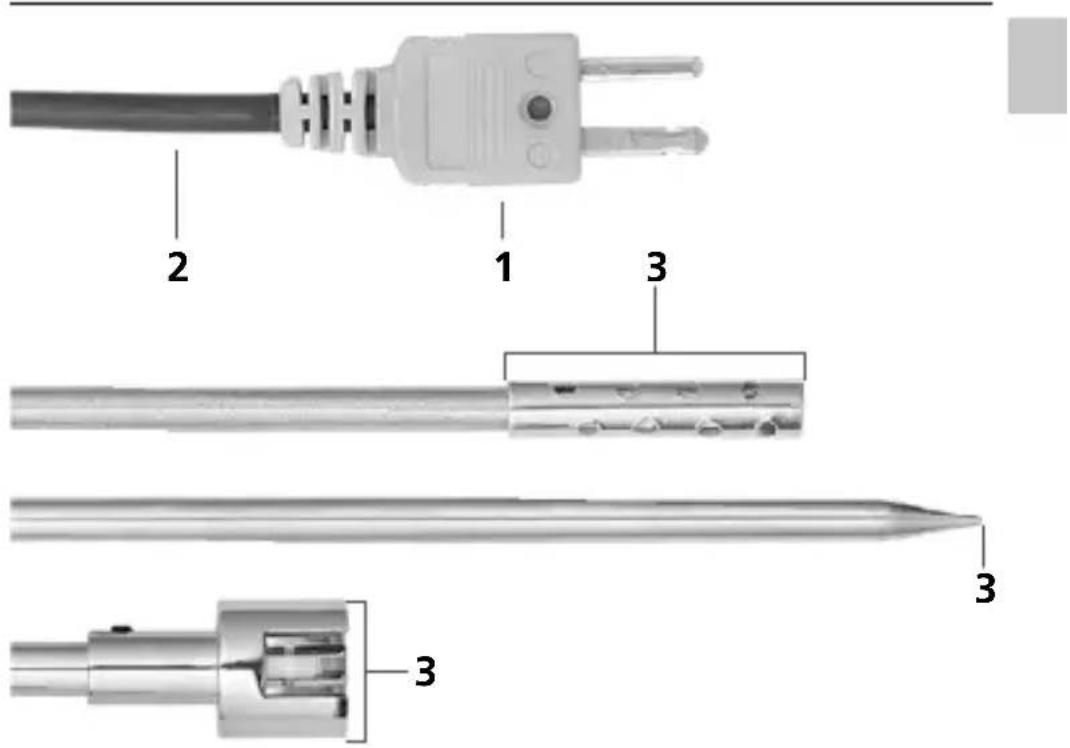

3 MeetvlakkenK-type-aansluiting

(Technische veranderingen voorbehouden. 21W30)

Meetbereik Air / Tip -50°C ... 800°C
Meetbereik Touch -50°C ... 400°C
Nauwkeurigheid Air / Tip	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 800°C)
Nauwkeurigheid Touch	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 400°C)
Werkomstandigheden	-10°C ... 60°C,Luchtvochtigheid max. 80% rH,nietcondenserend, Werkhoogte max. 4000 m boven NAP(Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C,Luchtvochtigheid max. 80% rH
Kabellengte 40 ... 120 cm
Meetsensor Air 165 mm
Meetsensor Tip 185 mm
Meetsensor Touch 115 mm
Afmetingen (B x H x D) Air	22 x 295 x 22 mm (zonder kabel)
Afmetingen (B x H x D) Tip	22 x 315 x 22 mm (zonder kabel)
Afmetingen (B x H x D) Touch	22 x 245 x 22 mm (zonder kabel)
Gewicht Air 106 g
Gewicht Tip 104 g
Gewicht Touch 96 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info

CE UK CA —

!
