ThermoSensor Touch - Teploměr Laserliner - Bezplatný návod k obsluze

Typ produktu	Teplotní sonda typu K pro kontakt
Měřicí rozsah	-50°C až 400°C
Přesnost	±2,5°C (od -50°C do 333°C); ±0,75% (od 333°C do 400°C)
Rozměry (D x Š x V)	22 x 245 x 22 mm (bez kabelu)
Hmotnost	96 g
Délka kabelu	40 až 120 cm
Napájení	Napájeno připojeným měřicím přístrojem (není součástí dodávky)
Hlavní funkce	Měření kontaktní teploty a povrchů na pevných podkladech
Kompatibilita	Kompatibilní s ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Pracovní podmínky	-10°C až 60°C, relativní vlhkost max. 80% rH (nekondenzující), nadmořská výška max. 4000 m
Skladovací podmínky	-20°C až 70°C, relativní vlhkost max. 80% rH
Údržba a čištění	Čistěte mírně navlhčeným hadříkem; nepoužívejte čisticí prostředky, drátěnky nebo rozpouštědla. Skladujte na suchém a čistém místě.
Bezpečnost	Nepoužívejte ve výbušném prostředí; neupravujte přístroj; uchovávejte mimo dosah dětí; na sondu nepřipojujte vnější napětí.
Náhradní díly a opravitelnost	Žádné vyměnitelné díly; sondu nelze opravit.
Obecné informace	Elektrické zařízení podléhá směrnici o OEEZ; shoda CE. Další poznámky a záruka: laserliner.com/info
Materiál rukojeti	Odolný vůči vysokým teplotám

Často kladené otázky - ThermoSensor Touch Laserliner

Jaký je měřicí rozsah ThermoSensor Touch?

Měřicí rozsah sondy ThermoSensor Touch je -50°C až 400°C. Je určena pro měření kontaktní teploty a povrchů na pevných podkladech.

S jakými přístroji je ThermoSensor Touch kompatibilní?

Tato teplotní sonda typu K je kompatibilní s následujícími přístroji: ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP a ClampMeter XP.

Jak čistit a udržovat sondu ThermoSensor Touch?

Čistěte sondu mírně navlhčeným hadříkem. Nepoužívejte agresivní čisticí prostředky, drátěnky ani rozpouštědla. Skladujte ji na suchém a čistém místě.

Mohu použít ThermoSensor Touch ve výbušném prostředí?

Ne, sonda ThermoSensor Touch není vhodná pro prostory s nebezpečím výbuchu. Dodržujte bezpečnostní pokyny vašeho měřicího přístroje.

Jaká je přesnost ThermoSensor Touch?

Přesnost je ±2,5°C pro rozsah -50°C až 333°C a ±0,75% naměřené hodnoty pro rozsah 333°C až 400°C.

Jaká je délka kabelu ThermoSensor Touch?

Kabel sondy má délku mezi 40 a 120 cm.

Kde najdu další informace o bezpečnosti a záruce?

Nahlédněte do přiložené brožury « Další poznámky a týkající se záruky » nebo navštivte stránky laserliner.com/info pro úplné informace.

Jak správně skladovat sondu ThermoSensor Touch?

Skladujte sondu na suchém a čistém místě, při teplotě mezi -20°C a 70°C a relativní vlhkosti max. 80% rH.

Potřebuje sonda ThermoSensor Touch elektrické napájení?

Ne, sonda je pasivní. Je napájena přímo kompatibilním měřicím přístrojem, ke kterému je připojena (není součástí dodávky).

Jaké jsou rozměry sondy ThermoSensor Touch?

Rozměry (bez kabelu) jsou 22 x 245 x 22 mm (šířka x výška x hloubka). Sonda váží 96 g.

NÁVOD K OBSLUZE ThermoSensor Touch Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití

Teplotní čidla typu K ThermoSensor Air, Tip a Touch jsou kompatibilní se zařizeními ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP a ClampMeter XP.

Každé teplotní čidlo je vybaveno tepelně odolnou rukojetí a je dimenzováno pro konkrétní oblast použití.

– ThermoSensor Air se používá k měření teploty vzduchu a plynu.
- ThermoSensor Tip se hodí pro zapíchnutí do měkkých, vysoce viskózních materiálů pro měření kontaktní teploty.
- Pomocí ThermoSensor Touch lze měřit povrchovou a kontaktní teplotu při použití na pevných podkladech.

Všeobecné bezpečnostní pokyny

– Pro správné použití dodržujte bezpečnostní pokyny pro používaný měřicí přístroj teploty respektive multimetr.
– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
- Nevhodné do oblasti s nebezpečím výbuchu nebo na diagnostické měření v oblasti zdravotnictví.
- Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
– Přístroj se nesmí konstrukčně měnit.
- Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
– Teplotní čidlo (typ K) se nesmí provozovat pod rušivým napětím.

Laserliner

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

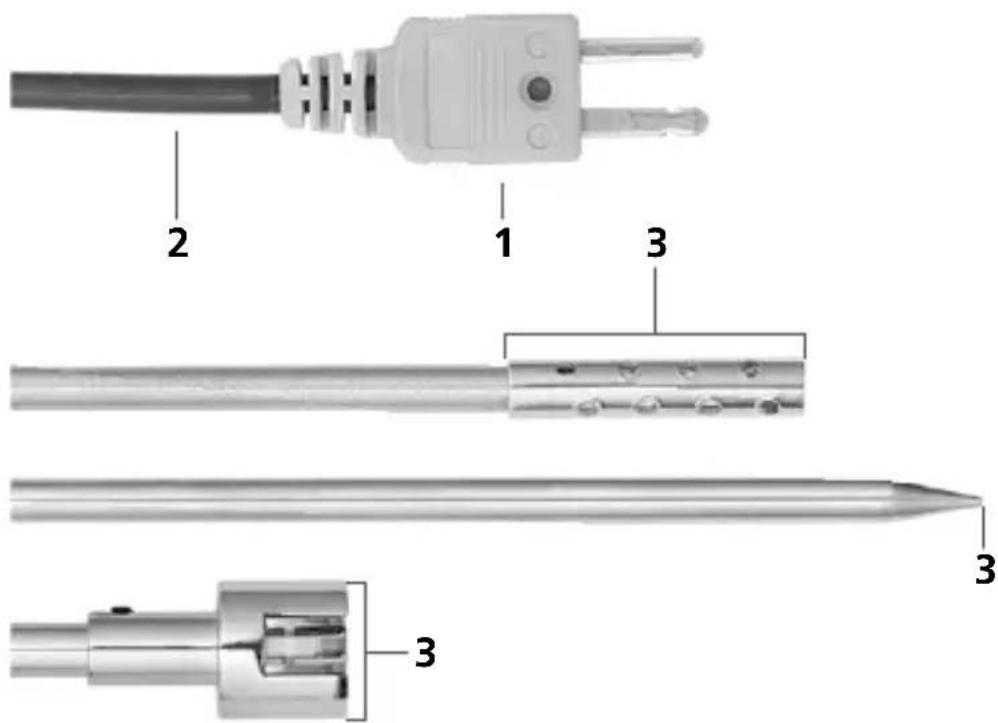

3 Měřicí plochyPřipojení typu K

Technické parametry (Technické změny vyhrazeny. 21W30)

Rozsah měření Air / Tip -50°C ... 800°C
Rozsah měření Touch -50°C	... 400°C
Přesnost Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Přesnost Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Pracovní podmínky	-10°C ... 60°C, Vlhkost vzduchu max. 80 %rH, nekondenzující, Pracovní výška max. 4000 m n.m (normální nulový bod)
Skladovací podmínky	-20°C ... 70°C,Vlhkost vzduchu max. 80% rH
Délka kabelu 40 ... 120 cm
Měřicí čidlo Air 165 mm
Měřicí čidlo Tip 185 mm
Měřicí čidlo Touch 115 mm
Rozměry (ŠxVxH) Air	22 x 295 x 22 mm (bez kabelů)
Rozměry (ŠxVxH) Tip	22 x 315 x 22 mm (bez kabelů)
Rozměry (ŠxVxH) Touch	22 x 245 x 22 mm (bez kabelů)
Hmotnost Air 106 g
Hmotnost Tip 104 g
Hmotnost Touch 96 g

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: http://laserliner.com/info

CE UK CA —
