ThermoSensor Touch - Termômetro Laserliner - Manual de utilização gratuito

Tipo de produto	Sonda de temperatura tipo K para contato
Faixa de medição	-50°C a 400°C
Precisão	±2,5°C (de -50°C a 333°C); ±0,75% (de 333°C a 400°C)
Dimensões (C x L x A)	22 x 245 x 22 mm (sem cabo)
Peso	96 g
Comprimento do cabo	40 a 120 cm
Alimentação	Alimentado pelo instrumento de medição conectado (não incluído)
Funções principais	Medição de temperatura de contato e de superfícies em suportes sólidos
Compatibilidade	Compatível com ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Condições de trabalho	-10°C a 60°C, umidade relativa máx. 80% UR (não condensante), altitude máx. 4000 m
Condições de armazenamento	-20°C a 70°C, umidade relativa máx. 80% UR
Manutenção e limpeza	Limpar com um pano levemente úmido; não usar produtos de limpeza, abrasivos ou solventes. Armazenar em local seco e limpo.
Segurança	Não usar em áreas explosivas; não modificar o instrumento; manter fora do alcance de crianças; não aplicar tensão externa na sonda.
Peças sobressalentes e reparabilidade	Nenhuma peça removível; sonda não reparável.
Informações gerais	Aparelho elétrico sujeito à diretiva DEEE; conformidade CE. Observações adicionais e garantia: laserliner.com/info
Material do punho	Resistente a altas temperaturas

Perguntas frequentes - ThermoSensor Touch Laserliner

Qual é a faixa de medição do ThermoSensor Touch?

A faixa de medição da sonda ThermoSensor Touch é de -50°C a 400°C. Ela é projetada para medições de contato e de superfície em suportes sólidos.

Com quais instrumentos o ThermoSensor Touch é compatível?

Esta sonda de temperatura tipo K é compatível com os seguintes instrumentos: ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP e ClampMeter XP.

Como limpar e fazer a manutenção da sonda ThermoSensor Touch?

Limpe a sonda com um pano levemente úmido. Não use produtos de limpeza agressivos, abrasivos ou solventes. Armazene-a em um local seco e limpo.

Posso usar o ThermoSensor Touch em um ambiente explosivo?

Não, a sonda ThermoSensor Touch não é adequada para áreas com risco de explosão. Respeite as instruções de segurança do seu instrumento de medição.

Qual é a precisão do ThermoSensor Touch?

A precisão é de ±2,5°C para a faixa -50°C a 333°C e de ±0,75% do valor medido para a faixa 333°C a 400°C.

Qual é o comprimento do cabo do ThermoSensor Touch?

O cabo da sonda tem comprimento entre 40 e 120 cm.

Onde posso encontrar informações adicionais sobre segurança e garantia?

Consulte o folheto anexo « Observações adicionais e relativas à garantia » ou visite o site laserliner.com/info para informações completas.

Como armazenar corretamente a sonda ThermoSensor Touch?

Armazene a sonda em um local seco e limpo, a uma temperatura entre -20°C e 70°C e umidade relativa máx. de 80% UR.

A sonda ThermoSensor Touch precisa de alimentação elétrica?

Não, a sonda é passiva. Ela é alimentada diretamente pelo instrumento de medição compatível ao qual está conectada (não incluído).

Quais são as dimensões da sonda ThermoSensor Touch?

As dimensões (sem cabo) são 22 x 245 x 22 mm (largura x altura x profundidade). A sonda pesa 96 g.

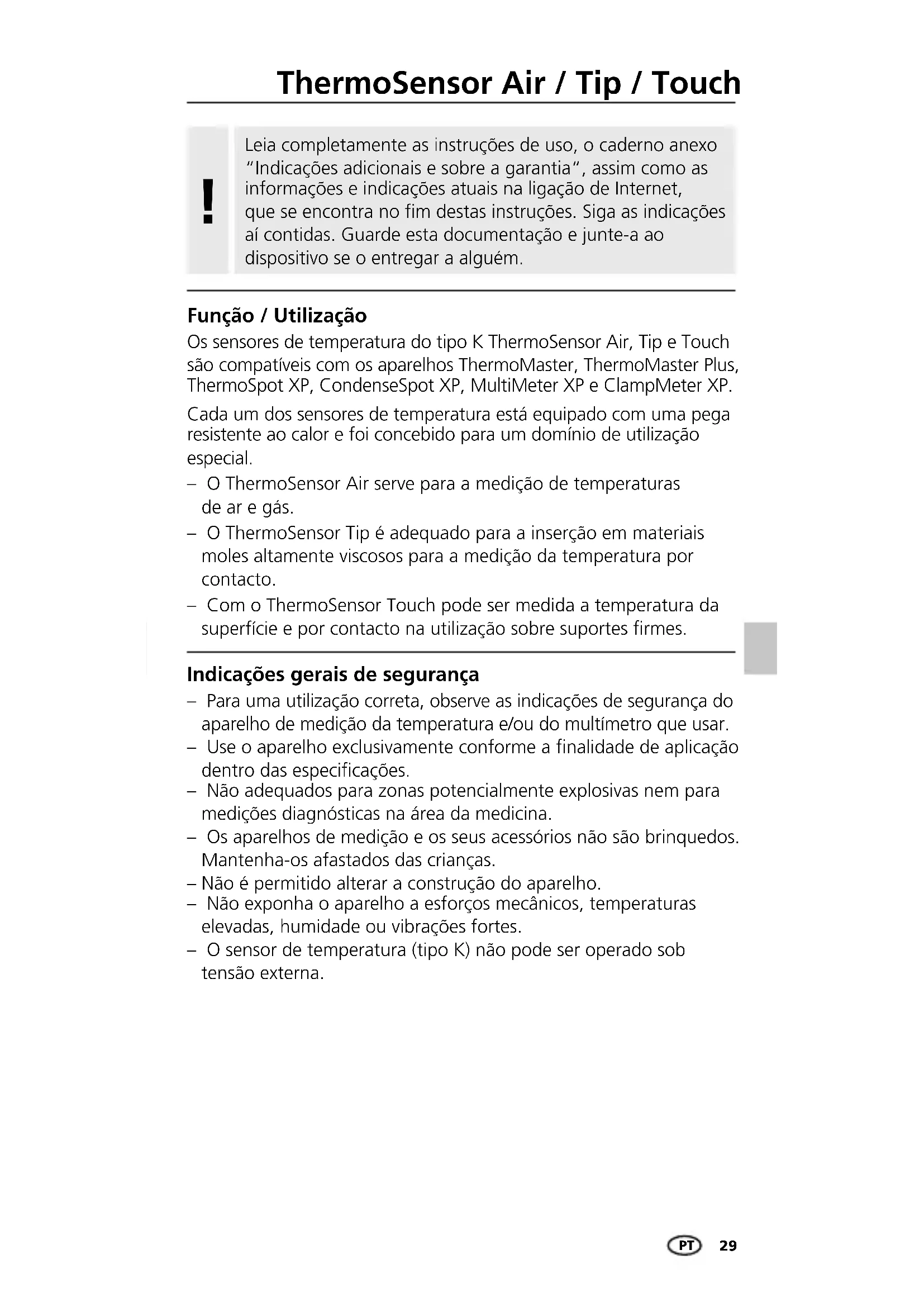

MANUAL DE UTILIZADOR ThermoSensor Touch Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Os sensores de temperatura do tipo K ThermoSensor Air, Tip e Touch são compatíveis com os aparelhos ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP e ClampMeter XP.

Cada um dos sensores de temperatura está equipado com uma pega resistente ao calor e foi concebido para um domínio de utilização especial.

• O ThermoSensor Air serve para a medição de temperaturas de ar e gás.
• O ThermoSensor Tip é adequado para a inserção em materiais moles altamente viscosos para a medição da temperatura por contacto.
• Com o ThermoSensor Touch pode ser medida a temperatura da superfície e por contacto na utilização sobre suportes firmes.

Indicações gerais de segurança

• Para uma utilização correta, observe as indicações de segurança do aparelho de medição da temperatura e/ou do multímetro que usar.
• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Não adequados para zonas potencialmente explosivas nem para medições diagnósticas na área da medicina.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• O sensor de temperatura (tipo K) não pode ser operado sob tensão externa.

Laserliner

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes.

Armazene o aparelho num lugar limpo e seco.

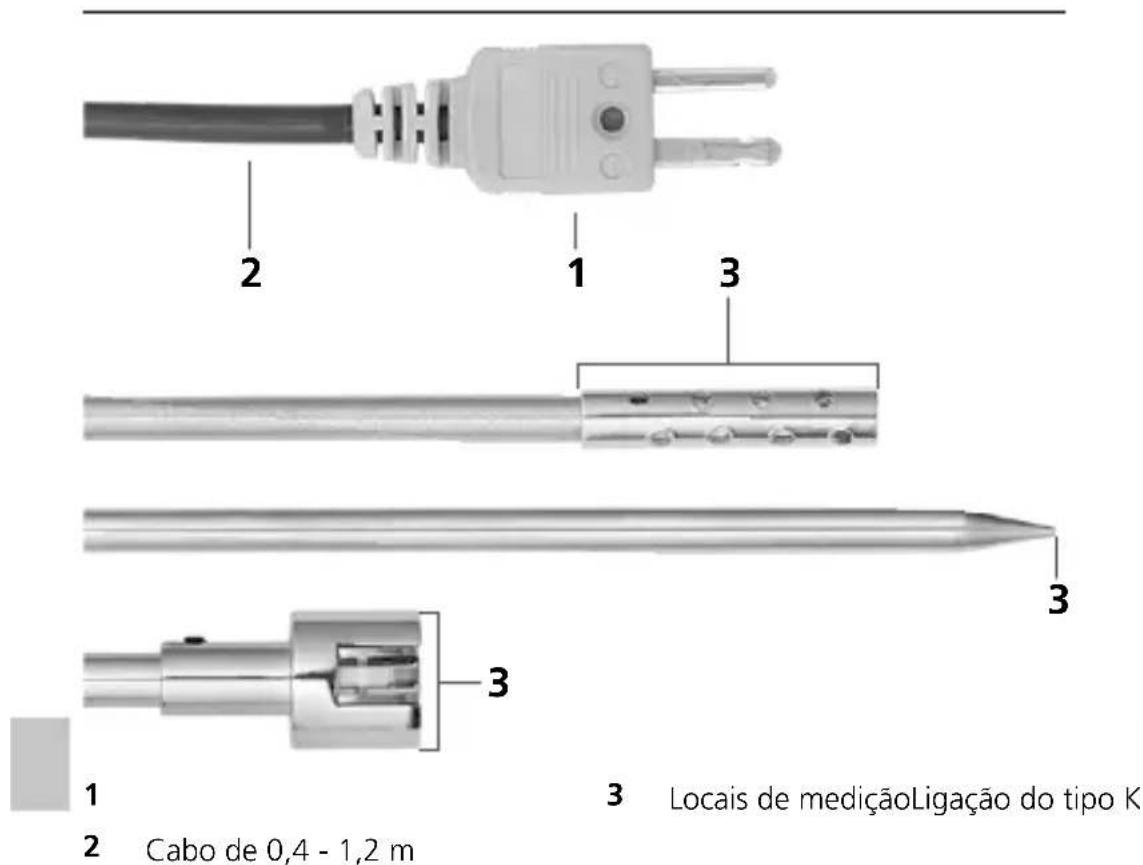

2 1 3 3 1 2 Cabo de 0,4 - 1,2 m 3 Locais de mediçãoLigação do tipo K

ThermoSensor Air / Tip / Touch

Dados técnicos (Sujeito a alterações técnicas. 21W30)

Margem de medição Air / Tip	-50°C ... 800°C
Margem de medição Touch -50°C ... 400°C
Precisão Air / Tip	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 800°C)
Precisão Touch	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 400°C)
Condições de trabalho	-10°C ... 60°C, humidade de ar máx. 80% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 70°C,humidade de ar máx. 80% rH
Comprimento do cabo 40 ... 120 cm
Sensor de medição Air 165 mm
Sensor de medição Tip 185 mm
Sensor de medição Touch 115 mm
Dimensões (L x A x P) Air	22 x 295 x 22 mm (sem cabo)
Dimensões (L x A x P) Tip	22 x 315 x 22 mm (sem cabo)
Dimensões (L x A x P) Touch	22 x 245 x 22 mm (sem cabo)
Peso Air 106 g
Peso Tip 104 g
Peso Touch 96 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info

CE UK CA —

Laserliner

!
