Produkttyp	Temperaturgivare typ K för kontakttemperatur
Mätområde	-50°C till 400°C
Noggrannhet	±2,5°C (från -50°C till 333°C) ; ±0,75% (från 333°C till 400°C)
Mått (L x B x H)	22 x 245 x 22 mm (utan kabel)
Vikt	96 g
Kabellängd	40 till 120 cm
Strömförsörjning	Drivs av ansluten mätinstrument (ingår ej)
Huvudfunktioner	Temperaturmätning av kontakter och ytor på fasta underlag
Kompatibilitet	Kompatibel med ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Arbetsförhållanden	-10°C till 60°C, relativ luftfuktighet max. 80% rH (icke-kondenserande), höjd max. 4000 m
Förvaringsförhållanden	-20°C till 70°C, relativ luftfuktighet max. 80% rH
Underhåll och rengöring	Rengör med en lätt fuktad trasa; använd inte rengöringsmedel, slipmedel eller lösningsmedel. Förvara på en torr och ren plats.
Säkerhet	Använd inte i explosionsfarliga områden; modifiera inte instrumentet; håll borta från barn; applicera inte extern spänning på givaren.
Reservdelar och reparerbarhet	Inga löstagbara delar; givaren kan inte repareras.
Allmän information	Elektrisk apparat omfattas av WEEE-direktivet; CE-överensstämmelse. Ytterligare information och garanti: laserliner.com/info
Handtagsmaterial	Hög temperaturbeständigt

Vanliga frågor - ThermoSensor Touch Laserliner

Vad är mätområdet för ThermoSensor Touch?

Mätområdet för givaren ThermoSensor Touch är -50°C till 400°C. Den är avsedd för kontakt- och yttemperaturmätningar på fasta underlag.

Med vilka enheter är ThermoSensor Touch kompatibel?

Denna temperatursond typ K är kompatibel med följande enheter: ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP och ClampMeter XP.

Hur rengör och underhåller jag ThermoSensor Touch-sonden?

Rengör sonden med en lätt fuktad trasa. Använd inte aggressiva rengöringsmedel, slipmedel eller lösningsmedel. Förvara den på en torr och ren plats.

Kan jag använda ThermoSensor Touch i en explosiv miljö?

Nej, sonden ThermoSensor Touch är inte lämplig för explosionsfarliga områden. Följ säkerhetsinstruktionerna för ditt mätinstrument.

Vad är noggrannheten för ThermoSensor Touch?

Noggrannheten är ±2,5°C för intervallet -50°C till 333°C och ±0,75% av uppmätt värde för intervallet 333°C till 400°C.

Vad är kabellängden för ThermoSensor Touch?

Sondens kabel har en längd mellan 40 och 120 cm.

Var hittar jag ytterligare information om säkerhet och garanti?

Se medföljande häfte "Ytterligare information och garanti" eller besök webbplatsen laserliner.com/info för fullständig information.

Hur förvarar jag ThermoSensor Touch-sonden korrekt?

Förvara sonden på en torr och ren plats, vid en temperatur mellan -20°C och 70°C och en relativ luftfuktighet på max. 80% rH.

Behöver ThermoSensor Touch-sonden en elektrisk strömförsörjning?

Nej, sonden är passiv. Den drivs direkt av det kompatibla mätinstrumentet som den är ansluten till (ingår ej).

Vilka mått har ThermoSensor Touch-sonden?

Måtten (utan kabel) är 22 x 245 x 22 mm (bredd x höjd x djup). Sonden väger 96 g.

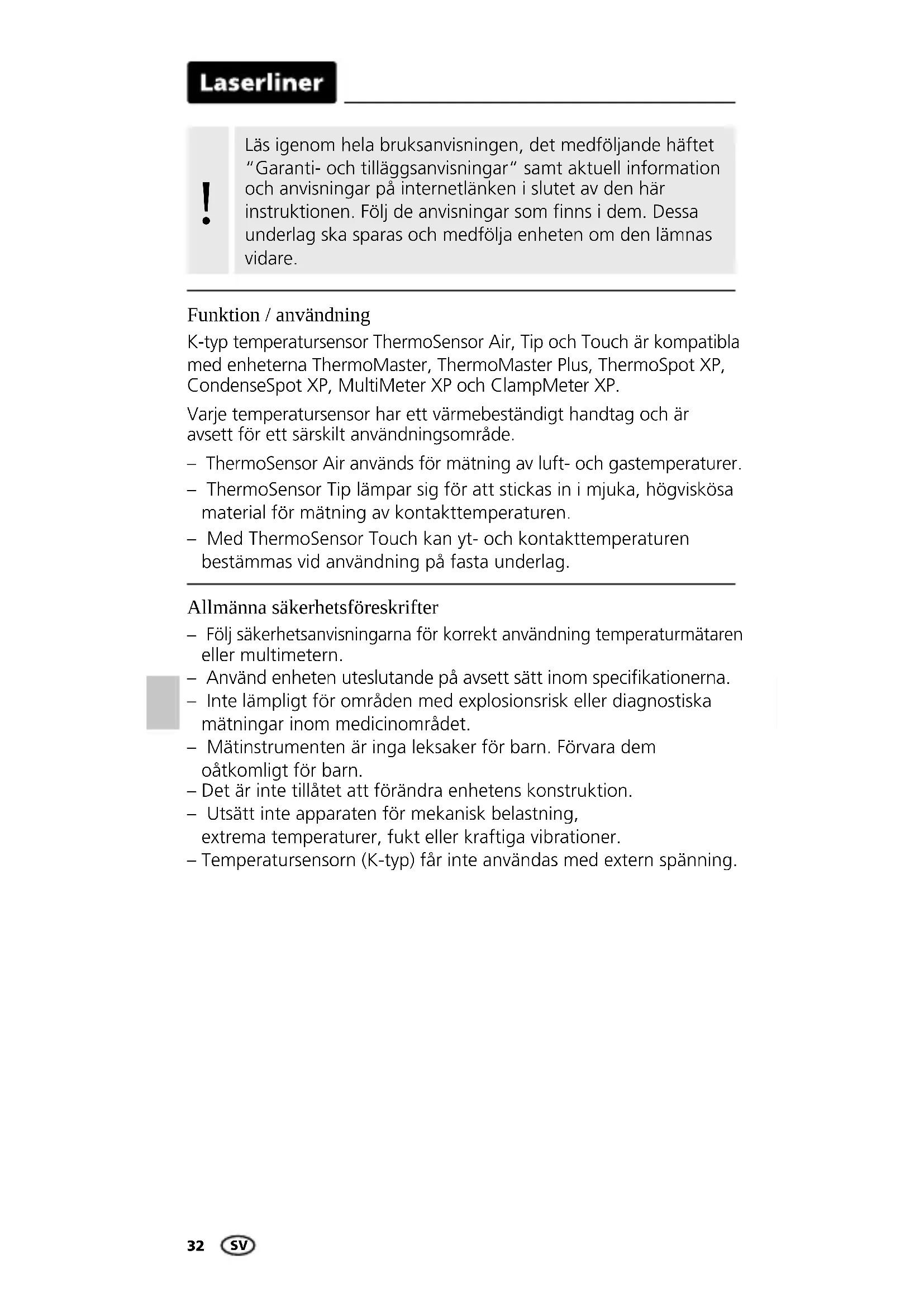

BRUKSANVISNING ThermoSensor Touch Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

K-typ temperatursensor ThermoSensor Air, Tip och Touch är kompatibla med enheterna ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP och ClampMeter XP.

Varje temperatursensor har ett värmebeständigt handtag och är avsett för ett särskilt användningsområde.

• ThermoSensor Air används för mätning av luft- och gastemperaturer.
• ThermoSensor Tip lämpar sig för att stickas in i mjuka, högviskösa material för mätning av kontakttemperaturen.
• Med ThermoSensor Touch kan yt- och kontakttemperaturen bestämmas vid användning på fasta underlag.

Allmänna säkerhetsföreskrifter

• Följ säkerhetsanvisningarna för korrekt användning temperaturmätaren eller multimetern.
• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Inte lämpligt för områden med explosionsrisk eller diagnostiska mätningar inom medicinområdet.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Temperatursensorn (K-typ) får inte användas med extern spänning.

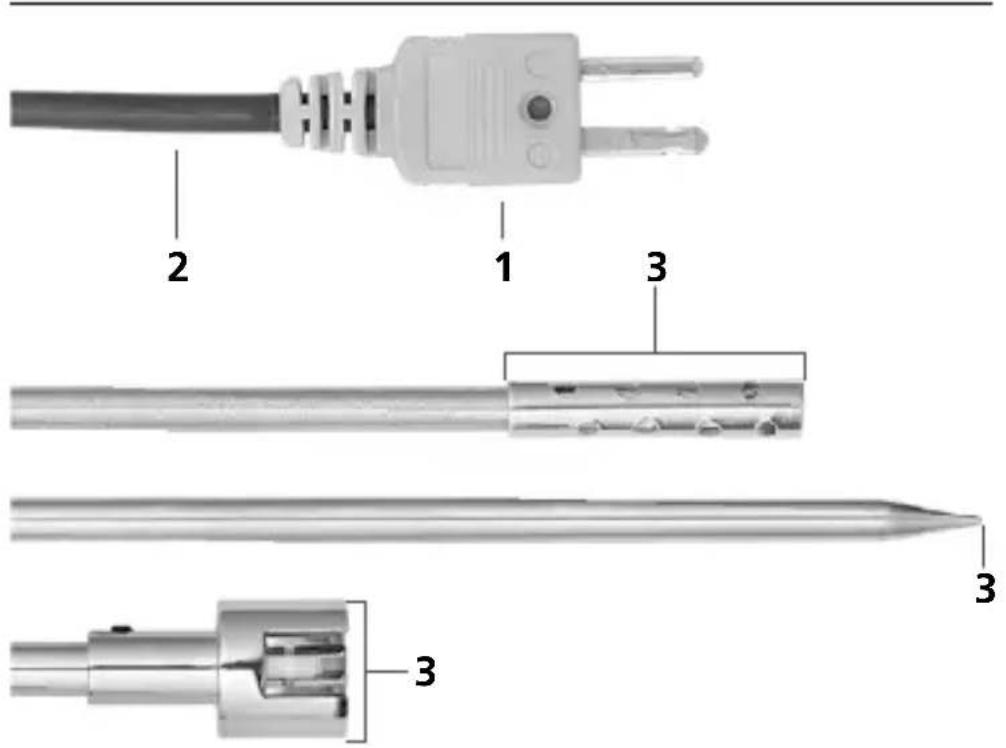

ThermoSensor Air / Tip / Touch

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. 21W30)

Mätområde Air / Tip -50°C ... 800°C
Mätområde Touch -50°C ...	400°C
Noggrannhet Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Noggrannhet Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Arbetsbetingelser	-10°C ... 60°C, Luftfuktighet max. 80% rH, icke-kondenserande, Arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C,Luftfuktighet max. 80% rH
Sladdlängd 40 ... 120 cm
Mätsensor Air 165 mm
Mätsensor Tip 185 mm
Mätsensor Touch 115 mm
Mått (B x H x D) Air	22 x 295 x 22 mm (utan sladd)
Mått (B x H x D) Tip	22 x 315 x 22 mm (utan sladd)
Mått (B x H x D) Touch	22 x 245 x 22 mm (utan sladd)
Vikt Air 106 g
Vikt Tip 104 g
Vikt Touch 96 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info

CE UK CA

ThermoSensor Air / Tip / Touch
