ThermoSensor Clamp - Termometer Laserliner - Gratis bruksanvisning och manual

Produkttyp	Kontakttermometer (temperatursond typ K)
Varumärke	Laserliner
Modell	ThermoSensor Clamp
Användning	Mätning av kontaktemperatur på metallrör från 6 till 35 mm
Mätområde	-40°C till 100°C
Noggrannhet	± 2,5°C
Kompatibla rördiametrar	6 mm till 35 mm
Kabellängd	1,5 m
Mått (L x B x H)	130 x 79 x 39 mm (utan kabel)
Vikt	100 g
Arbetstemperatur	-10°C till 60°C
Arbetsfuktighet	max. 80% RF, icke-kondenserande
Max arbetshöjd	4 000 m över medelhavsnivån
Förvaringstemperatur	-20°C till 70°C
Förvaringsfuktighet	max. 80% RF
Handtagsmaterial	Hög temperaturbeständigt
Kompatibilitet	Enheter ThermoMaster, ThermoSpot XP, CondenseSpot XP, MultiMeter XP och ClampMeter XP
Underhåll	Rengör med en lätt fuktad trasa; undvik starka rengöringsmedel, slipmedel eller lösningsmedel
Säkerhet	Utsätt inte för yttre spänning; använd inte på känsliga föremål; klämrisk
Reglering	Uppfyller EMC-direktivet 2014/30/EU och WEEE-direktivet

Vanliga frågor - ThermoSensor Clamp Laserliner

Hur använder man ThermoSensor Clamp?

Fäst klämman på ett metallrör med diameter 6 till 35 mm. Anslut typ K-kontakten till en kompatibel mätanordning. Temperaturen visas på den anslutna enheten.

Vilka enheter är kompatibla med ThermoSensor Clamp?

ThermoSensor Clamp är kompatibel med enheterna ThermoMaster, ThermoSpot XP, CondenseSpot XP, MultiMeter XP och ClampMeter XP från Laserliner.

Vad är temperaturmätområdet?

Mätområdet är -40°C till 100°C med en noggrannhet på ± 2,5°C.

Hur underhåller man temperatursonden?

Rengör alla komponenter med en lätt fuktad trasa. Använd inte rengöringsmedel, slipmedel eller lösningsmedel. Förvara enheten på en torr och ren plats.

Finns det säkerhetsåtgärder att följa?

Använd inte sonden med yttre spänning. Undvik att repa mätytorna. Sätt inte fingrarna i klämman. Håll enheten utom räckhåll för barn.

Kan ThermoSensor Clamp mäta temperatur på vätskor?

Nej, enheten är utformad för att mäta kontakttemperatur endast på metallrör.

Vilka är de rekommenderade användningsförhållandena?

Omgivningstemperatur från -10°C till 60°C, relativ luftfuktighet max. 80% RF (icke-kondenserande), max höjd 4 000 m.

Hur förvarar man ThermoSensor Clamp-sonden?

Förvara den på en torr plats vid en temperatur mellan -20°C och 70°C och en relativ luftfuktighet på max. 80% RF.

Behöver sonden ett batteri eller strömförsörjning?

Nej, ThermoSensor Clamp är en passiv sond. Den drivs av den mätenhet den är ansluten till.

Vad göra vid funktionsfel?

Kontrollera anslutningen och kabelns skick. Om problemet kvarstår, se den fullständiga manualen eller kontakta Laserliners kundtjänst. Försök inte modifiera enheten.

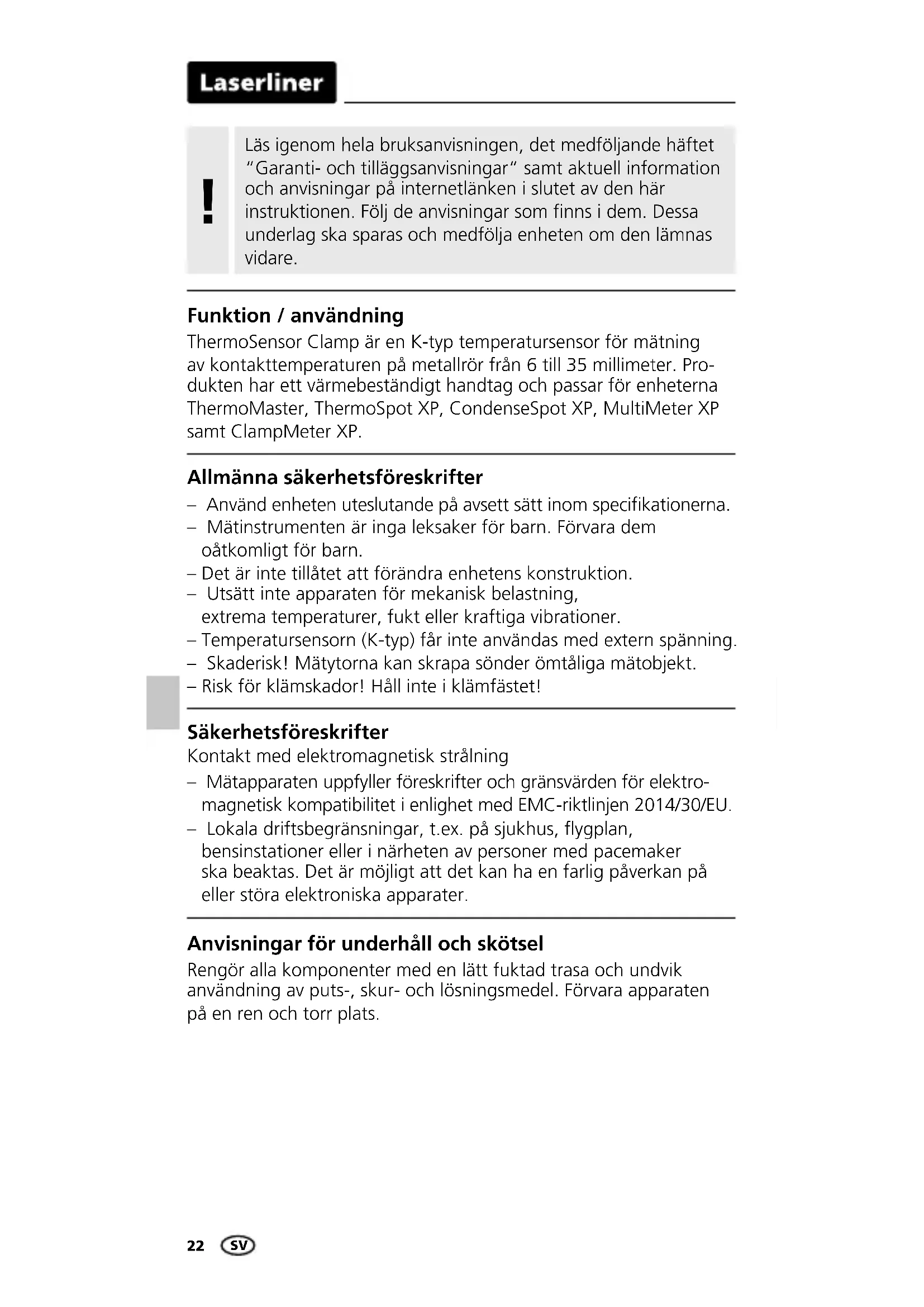

BRUKSANVISNING ThermoSensor Clamp Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

ThermoSensor Clamp är en K-typ temperatursensor för mätning av kontakttemperaturen på metallrör från 6 till 35 millimeter. Produkten har ett värmebeständigt handtag och passar för enheterna ThermoMaster, ThermoSpot XP, CondenseSpot XP, MultiMeter XP samt ClampMeter XP.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Temperatursensorn (K-typ) får inte användas med extern spänning.
• Skaderisk! Mätytorna kan skrapa sönder ömtåliga mätobjekt.
  – Risk för klämskador! Håll inte i klämfästet!

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

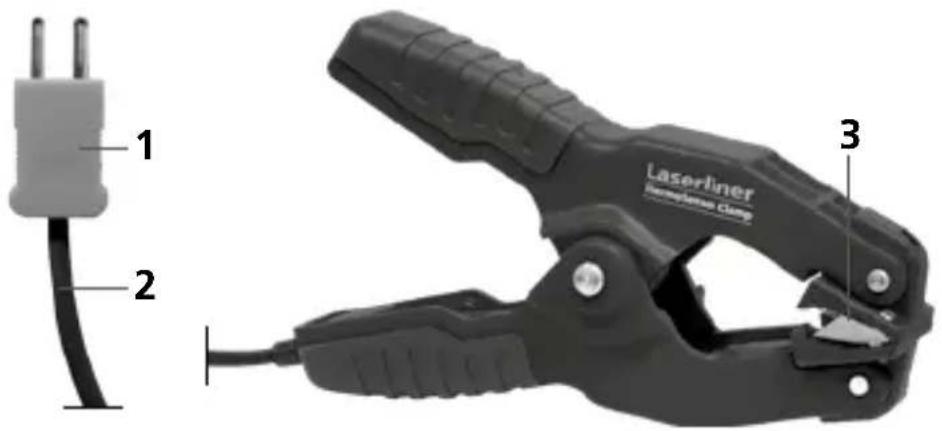

1 2 3 Laserliner Harmelena Clamp

1

3 MätytorK-typsanslutning

2 Sladd 1,5 m

Tekniska data (Tekniska ändringar förbehålls. 21W25)

Mätområde -40°C ... 100°C
Noggrannhet ± 2,5°C
Rördiameter 6 mm ... 35 mm
Arbetsbetingelser	-10°C ... 60°C, Luftfuktighet max. 80% rH, icke-kondenserande, Arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C, Luftfuktighet max. 80% rH
Sladdlängd 1,5 m
Mått (B x H x D) 130 x 79	x 39 mm (utan sladd)
Vikt 100 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info/?an=AGV

CE UK CA —

Laserliner

!
