ThermoSpot Pocket - Termometer Laserliner - Gratis bruksanvisning och manual

Varumärke	Laserliner
Modell	ThermoSpot Pocket
Produkttyp	Beröringsfri infraröd termometer
Mått (b x h x d)	95 x 132 x 37 mm
Vikt (med batterier)	144 g
Strömförsörjning	1 st 9V 6LR61 batteri (platt batteri)
Drifttid	Cirka 35 timmar
Infrarött mätområde	-40°C till 400°C
Noggrannhet	±2°C eller ±2 % (beroende på vilket som är störst)
Optik (avstånd/spot-förhållande)	12:1
Siktlaser	Klass 2, <1 mW, 650 nm
Emissionsgrad	0,95 (fast)
Funktioner	Min, Max, Hold, kontinuerlig mätning
Automatisk avstängning	Efter 30 sekunders inaktivitet
Driftsförhållanden	0°C till 40°C, max luftfuktighet 80% RH, kondensfri
Förvaringsförhållanden	-10°C till 60°C, max luftfuktighet 80% RH, kondensfri
Underhåll och rengöring	Rengör med lätt fuktad trasa, undvik lösningsmedel och slipande medel
Rekommenderad kalibrering	En gång per år
Lasersäkerhet	Titta inte in i strålen, rikta den inte mot människor
Godkännande	CE, överensstämmer med EMC-direktivet 2014/30/EU

Vanliga frågor - ThermoSpot Pocket Laserliner

Hur installerar jag batteriet?

Öppna batterifacket och sätt i ett 9V 6LR61 batteri enligt angiven polaritet. Stäng locket.

Hur sätter jag på enheten?

Tryck på ON/Mät-knappen (i) för att slå på enheten. Den stängs automatiskt av efter 30 sekunders inaktivitet.

Hur utför jag en mätning?

Aktivera lasern (h) och tryck sedan och håll in ON-knappen (i) för kontinuerlig mätning. Släpp för att frysa värdet (Hold).

Vad betyder det optiska förhållandet 12:1?

På 12 meters avstånd har mätfläcken en diameter på 1 meter. Ju närmare du är, desto mindre är fläcken.

Hur visar jag MIN- och MAX-värden?

Under kontinuerlig mätning, tryck på MIN/MAX-knappen (g) för att växla mellan dem. Skärmen visar MIN eller MAX.

Är lasern farlig för ögonen?

Ja, det är en klass 2-laser (<1 mW). Titta aldrig direkt in i strålen eller dess reflektioner. Om dina ögon träffas, blunda och vänd bort huvudet.

Hur rengör jag enheten?

Använd en lätt fuktad trasa. Använd inte rengöringsmedel, lösningsmedel eller slipmedel. Ta ur batteriet vid långtidsförvaring.

Varför är mätningen inexakt?

Kontrollera att den avsedda ytan är ren, utan ånga eller gas. Avståndet måste vara lämpligt så att fläcken helt täcker objektet. Årlig kalibrering rekommenderas.

Vad är emissionsgraden och varför är den fast?

Emissionsgraden är fastställd till 0,95, lämplig för de flesta organiska material (trä, plast, keramik). För mycket reflekterande ytor kan mätningen vara mindre noggrann.

Hur kasserar jag enheten vid livslut?

Enligt WEEE-direktivet, kasta inte enheten med hushållsavfall. Lämna den på en återvinningsstation för elektroniskt avfall.

BRUKSANVISNING ThermoSpot Pocket Laserliner

Omgang med lasere i klasse 2

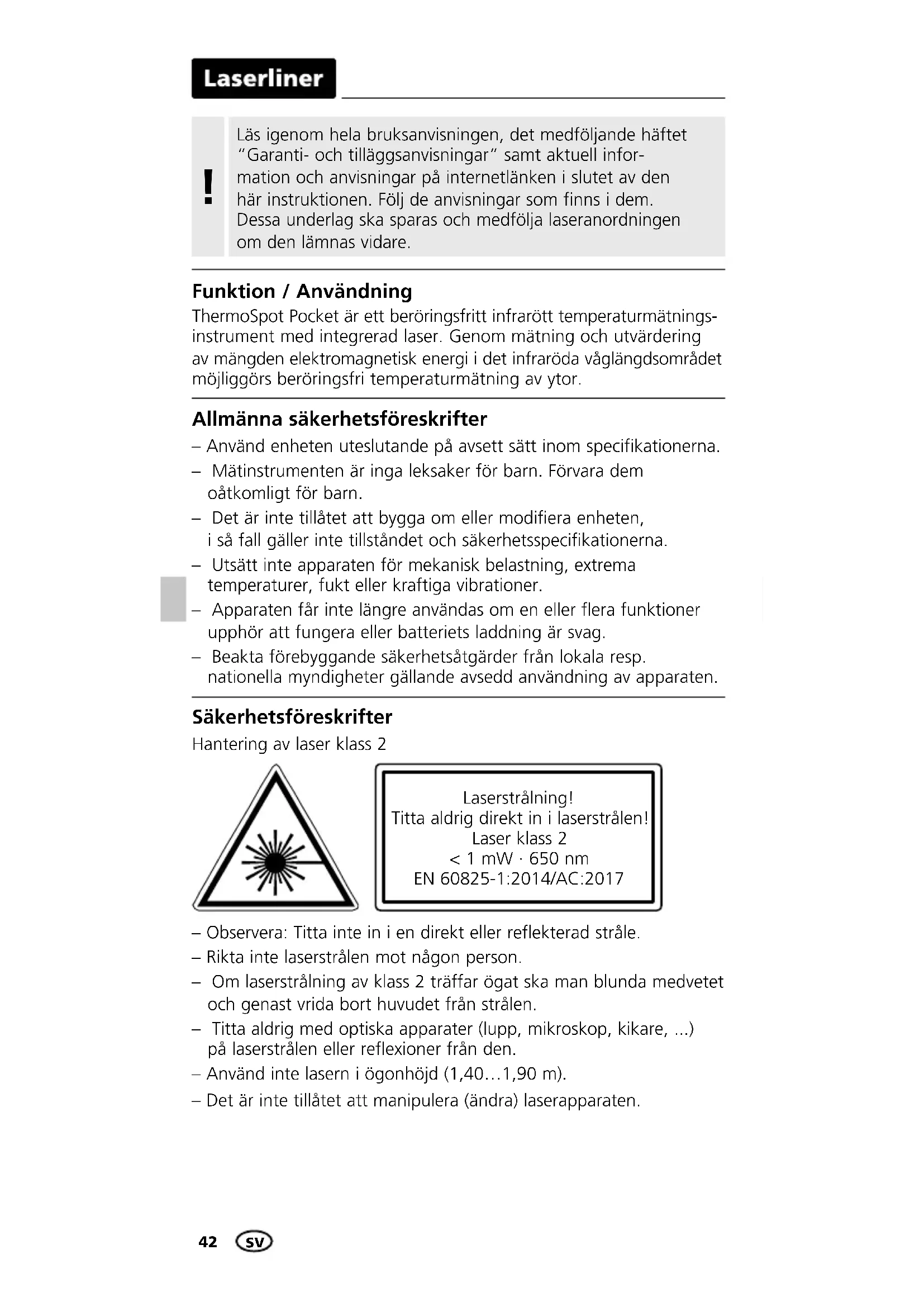

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / Användning

ThermoSpot Pocket är ett beröringsfritt infrarött temperaturmätningsinstrument med integrerad laser. Genom mätning och utvärdering av mängden elektromagnetisk energi i det infraröda våglängdsområdet möjliggörs beröringsfri temperaturmätning av ytor.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.
• Använd inte lasern i ögonhöjd (1,40...1,90 m).
• Det är inte tillåtet att manipulera (ändra) laserapparaten.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år.

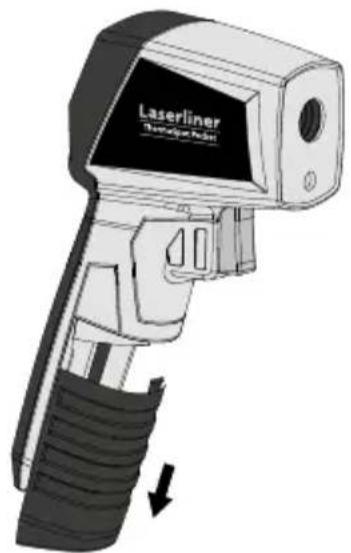

1 Sätt i batteri

Öppna batterifacket och lägg i batteri enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

Instrumentet stängs av automatiskt efter 30 sekunder. Tryck på knappen igen för att åter slå på enheten.

Laserliner

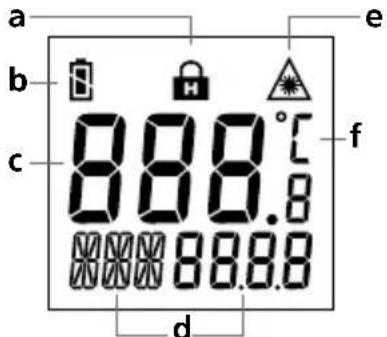

a b c 8 8 8.8 8 8 8.8 d e f

a Hold-funktion
b Batteriladdningsnivå
c Mätvärdesindikator
d MIN- eller MAX-värde under mätningen

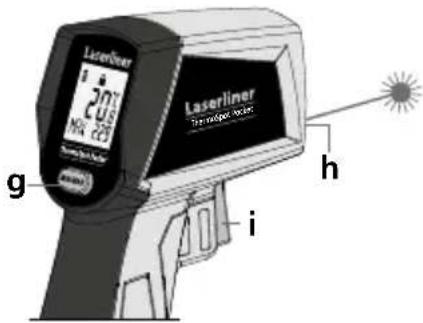

Laserliner 20% N/A 20% g h i

e Laserstrålen påslagen
f Mätenhet °C
g Växling MIN/MAX
h Laserutlopp
i På / Mät

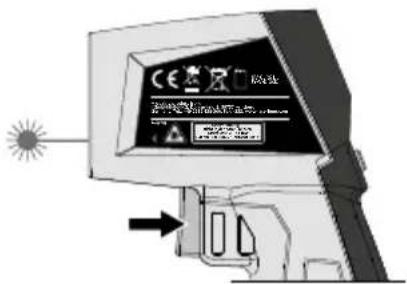

3 Kontinuerlig mätning / Hold

För att genomföra en kontinuerlig mätning – aktivera lasern (se bild) och håll knappen nertryckt.

Så snart önskad mätplats registerats med mållasern släpper du upp knappen. Mätvärdet behålls.

Det här mätinstrumentet med infrarödteknik mäter temperaturen på många olika ytor och material. Det integrerade sensormäthuvudet tar emot den infraröda strålning som alla föremål strålar ut material-specifikt. Graden av strålning bestäms av emissionsgraden (0-1). Mätinstrumentet är fast inställt på en emissionsgrad på 0,95, vilket stämmer för de flesta organiska material, såsom plaster, trä och gummi samt keramik och sten. Tänk på att området mellan mätinstrumentet och den yta som ska mätas är fri från störningar (ånga, gas, smuts, glas).

Laser

Lasern är avsedd för siktning och visar punkten för infraröd mätning. Temperaturmätningen görs bara på ytan. Ställ in det optimala mätavständet för mätfläcken (12:1) så att detta ligger helt inom mätobjektet.

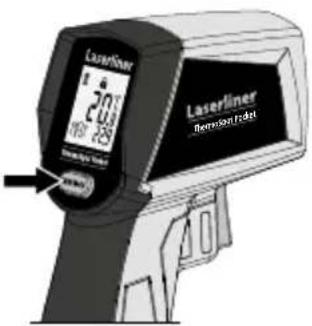

Inom en kontinuerlig mätning kan MIN- eller MAX-värdet visas. Tryck på MIN / MAX-knappen för att växla mellan de två värdena.

Laserliner 20% 18% 25% Laserliner Brenxion foket

Tekniska data

Mätstorhet Infrarödtemperatur
Funktioner	Min / Max / Hold
Mätområde för infrarödtemperatur	-40°C ... 400°C
Noggrannhet för infrarödtemperatur	± 2°C + 0,1°C/grad (-40°C ... 0°C) ± 2°C eller ± 2% (0°C ... 400°C), större värde gäller
Laservåglängd	650 nm
Laserklass 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Emissionsgrad Fast, 0,95
Optik	12:1 (12 m mätavständ : 1 m mätfläck)
Autom. avstängning efter 30 sekunder
Arbetsbetingelser	0°C ... 40°C, luftfuktighet max. 80% rH, icke-kondenserande, arbetshöjd max. 2000 m över havet
Förvaringsbetingelser	-10°C ... 60°C, luftfuktighet max. 80% rH, icke-kondenserande
Spänningsförsörjning 1 x 9V 6LR61 (blockbatteri)
Användningstid cirka 35 tim
Mått (B x H x D)	95 x 132 x 37 mm
Vikt 144 g (inklusive batterier)

Tekniska ändringar förbehålls. 19W41

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AJB
