Marke	Laserliner
Modell	ThermoSpot Pocket
Produkttyp	Berührungsloses Infrarot-Thermometer
Abmessungen (B x H x T)	95 x 132 x 37 mm
Gewicht (mit Batterien)	144 g
Stromversorgung	1 Batterie 9V 6LR61 (Blockbatterie)
Betriebsdauer	Ca. 35 Stunden
Infrarot-Messbereich	-40°C bis 400°C
Genauigkeit	±2°C oder ±2 % (je nach größerem Wert)
Optik (Abstand/Spot-Verhältnis)	12:1
Ziel-Laser	Klasse 2, <1 mW, 650 nm
Emissionsgrad	0,95 (fest)
Funktionen	Min, Max, Hold, Dauermessung
Automatische Abschaltung	Nach 30 Sekunden Inaktivität
Betriebsbedingungen	0°C bis 40°C, max. Luftfeuchtigkeit 80% RH, nicht kondensierend
Lagerbedingungen	-10°C bis 60°C, max. Luftfeuchtigkeit 80% RH, nicht kondensierend
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen, Lösungsmittel und Scheuermittel vermeiden
Empfohlene Kalibrierung	Einmal pro Jahr
Lasersicherheit	Nicht in den Strahl blicken, nicht auf Personen richten
Zulassung	CE, gemäß EMV-Richtlinie 2014/30/EU

Häufig gestellte Fragen - ThermoSpot Pocket Laserliner

Wie installiere ich die Batterie?

Öffnen Sie das Batteriefach und legen Sie eine 9V 6LR61 Batterie unter Beachtung der angegebenen Polarität ein. Schließen Sie den Deckel.

Wie schalte ich das Gerät ein?

Drücken Sie die EIN/Messen-Taste (i), um das Gerät einzuschalten. Es schaltet sich nach 30 Sekunden Inaktivität automatisch aus.

Wie führe ich eine Messung durch?

Aktivieren Sie den Laser (h), drücken und halten Sie dann die EIN-Taste (i) für eine Dauermessung. Loslassen, um den Wert zu halten (Hold).

Was bedeutet das optische Verhältnis 12:1?

Bei 12 Metern Entfernung hat der Messfleck einen Durchmesser von 1 Meter. Je näher Sie sind, desto kleiner ist der Fleck.

Wie zeige ich die MIN- und MAX-Werte an?

Während einer Dauermessung drücken Sie die MIN/MAX-Taste (g), um zwischen beiden umzuschalten. Das Display zeigt MIN oder MAX an.

Ist der Laser gefährlich für die Augen?

Ja, es ist ein Laser der Klasse 2 (<1 mW). Blicken Sie niemals direkt in den Strahl oder seine Reflexionen. Falls Ihre Augen getroffen werden, schließen Sie sie und wenden Sie den Kopf ab.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder Scheuermittel. Entfernen Sie die Batterie vor längerer Lagerung.

Warum ist die Messung ungenau?

Stellen Sie sicher, dass die Zielfläche sauber und frei von Dampf oder Gas ist. Der Abstand muss so gewählt werden, dass der Fleck vollständig auf dem Objekt liegt. Eine jährliche Kalibrierung wird empfohlen.

Was ist der Emissionsgrad und warum ist er fest?

Der Emissionsgrad ist auf 0,95 festgelegt, geeignet für die meisten organischen Materialien (Holz, Kunststoff, Keramik). Bei stark reflektierenden Oberflächen kann die Messung ungenauer sein.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Gemäß der WEEE-Richtlinie entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektroschrott.

BEDIENUNGSANLEITUNG ThermoSpot Pocket Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der ThermoSpot Pocket ist ein berührungsloses Infrarot-Temperaturmessgerät mit integriertem Laser. Durch Messung und Auswertung der Menge an elektromagnetischer Energie im infraroten Wellenlängenbereich wird die berührungslose Temperaturmessung von Oberflächen ermöglicht.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1.40...1.90 m).
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

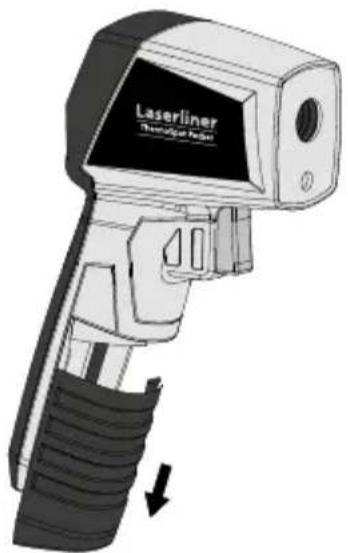

1 Batterie einlegen

Das Batteriefach öffnen und Batterie gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

Das Gerät schaltet sich nach 30 Sekunden automatisch ab. Um das Gerät danach wieder einzuschalten, Taste erneut drücken.

Laserliner

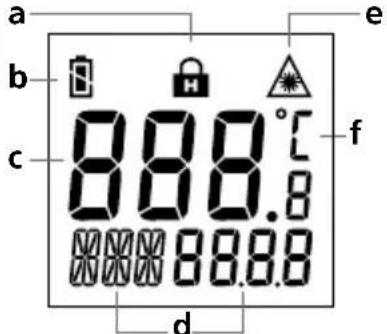

a Hold-Funktion
b Batteriestatus
c Messwertanzeige
d MIN- oder MAX-Wert während der Messung

Laserliner 20% N/A 20% g h i

e Laserstrahl eingeschaltet
f Messeinheit °C

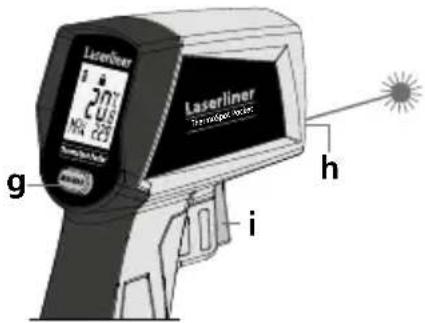

g Umschaltung MIN/MAX
h Laseraustritt
i AN / Messen

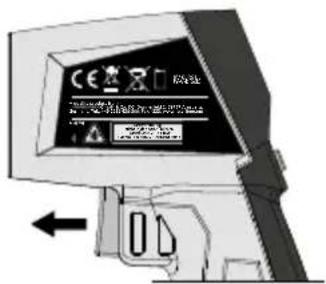

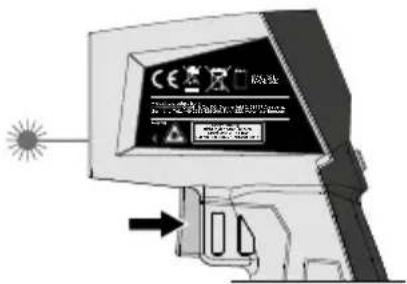

3 Dauermessung / Hold

Zur Durchführung einer Dauermessung den Laser aktivieren (siehe Abbildung) und die Taste gedrückt halten.

Sobald der gewünscht Messort mit dem Ziellaser erfasst wird, Taste loslassen. Der gemessene Wert wird gehalten.

Hinweise zum Messvorgang

Dieses Infrarot-Temperaturmessgerät ermittelt die Temperatur verschiedenster Oberflächen und Materialien. Der integrierte Sensormesskopf empfängt die Infrarot-Strahlung, die jeder Körper materialspezifisch abgibt. Der Grad der Abstrahlung wird durch den Emissionsgrad bestimmt (0-1). Das Gerät ist auf einen Emissionsgrad von 0,95 fest eingestellt, was für die meisten organischen Stoffe, sowie Kunststoffe, Keramik, Holz, Gummi und Gestein zutreffend ist. Beachten Sie, dass der Messbereich zwischen Gerät und Oberfläche frei von Störgrößen ist (Dampf, Gas, Schmutz, Glas).

Laser

Der Laser dient zum Anvisieren und visualisiert die Stelle der Infrarotmessung. Die Temperaturmessung erfolgt nur an der Oberfläche. Stellen Sie die optimale Messentfernung für den Messfleck (12:1) so ein, dass dieser vollständig innerhalb des Messobjektes liegt.

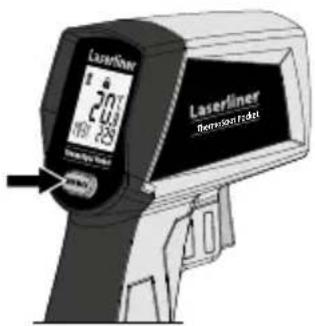

Innerhalb einer durchgehenden Messung kann der MIN- oder MAX-Wert angezeigt werden. Durch Drücken der Taste MIN/MAX wird zwischen den beiden Werten gewechselt.

Laserliner 20 100 25 Laserliner Remission tablet

Technische Daten
Messgröße Infrarottemperatur
Funktionen	Min / Max / Hold
MessbereichInfrarottemperatur	-40°C ... 400°C
GenauigkeitInfrarottemperatur	± 2°C + 0,1°C/Grad (-40°C ... 0°C)± 2°C oder ± 2% (0°C ... 400°C),größerer Wert gilt
Laserwellenlänge	650 nm
Laserklasse 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Emissionsgrad fest, 0,95
Optik	12:1(12 m Messentfernung : 1 m Messfläche)
Autom. Abschaltung nach	30 Sekunden
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeit max.80% rH, nicht kondensierend, Arbeitshöhemax. 2000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 60°C, Luftfeuchtigkeitmax. 80% rH, nicht kondensierend
Stromversorgung 1 x 9V 6L	LR61 (9-V-Block)
Betriebsdauer ca. 35 Std.
Abmessungen (B x H x T)	95 x 132 x 37 mm
Gewicht 144 g (inkl. Batterie)

Technische Änderungen vorbehalten. 19W41

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AJB

Laserliner

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev19W41
