ThermoSpot Pocket - Termómetro Laserliner - Manual de uso y guía de instrucciones gratis

Marca	Laserliner
Modelo	ThermoSpot Pocket
Tipo de producto	Termómetro infrarrojo sin contacto
Dimensiones (l x a x p)	95 x 132 x 37 mm
Peso (con pilas)	144 g
Alimentación	1 pila 9V 6LR61 (pila plana)
Autonomía	Aprox. 35 horas
Rango de medición infrarrojo	-40°C a 400°C
Precisión	±2°C o ±2 % (según el valor mayor)
Óptica (relación distancia/spot)	12:1
Láser de puntería	Clase 2, <1 mW, 650 nm
Grado de emisividad	0,95 (fijo)
Funciones	Min, Max, Hold, medición continua
Apagado automático	Después de 30 segundos de inactividad
Condiciones de funcionamiento	0°C a 40°C, humedad máx. 80% HR, sin condensación
Condiciones de almacenamiento	-10°C a 60°C, humedad máx. 80% HR, sin condensación
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, evitar disolventes y productos abrasivos
Calibración recomendada	Una vez al año
Seguridad del láser	No mirar dentro del haz, no dirigir hacia personas
Homologación	CE, conforme a la directiva CEM 2014/30/UE

Preguntas frecuentes - ThermoSpot Pocket Laserliner

¿Cómo instalar la pila?

Abra el compartimento de pilas e inserte una pila 9V 6LR61 respetando la polaridad indicada. Cierre la tapa.

¿Cómo encender el aparato?

Pulse el botón ENCENDER/Medir (i) para encender el aparato. Se apaga automáticamente después de 30 segundos de inactividad.

¿Cómo realizar una medición?

Active el láser (h) luego pulse y mantenga presionado el botón ENCENDER (i) para una medición continua. Suelte para congelar el valor (Hold).

¿Qué significa la relación óptica 12:1?

A 12 metros de distancia, el punto de medición tiene un diámetro de 1 metro. Cuanto más cerca esté, más pequeño será el punto.

¿Cómo mostrar los valores MIN y MAX?

Durante una medición continua, pulse el botón MIN/MAX (g) para alternar entre los dos. La pantalla indica MIN o MAX.

¿Es peligroso el láser para los ojos?

Sí, es un láser de clase 2 (<1 mW). Nunca mire directamente al haz ni a sus reflejos. Si sus ojos son alcanzados, ciérrelos y gire la cabeza.

¿Cómo limpiar el aparato?

Use un paño ligeramente húmedo. No use productos de limpieza, disolventes ni abrasivos. Retire la pila antes de un almacenamiento prolongado.

¿Por qué la medición es imprecisa?

Verifique que la superficie objetivo es limpia, sin vapor ni gas. La distancia debe ser adecuada para que el punto esté completamente sobre el objeto. Se recomienda una calibración anual.

¿Cuál es el grado de emisividad y por qué es fijo?

El grado de emisividad se fija en 0,95, adecuado para la mayoría de los materiales orgánicos (madera, plástico, cerámica). Para superficies muy reflectantes, la medición puede ser menos precisa.

¿Cómo eliminar el aparato al final de su vida útil?

De acuerdo con la directiva RAEE, no deseche el aparato con la basura doméstica. Llívelo a un punto de recogida de residuos electrónicos.

MANUAL DE USUARIO ThermoSpot Pocket Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

ThermoSpot Pocket es un instrumento para medir la temperatura por infrarrojos sin contacto, con láser incorporado. La medición y evaluación de las cantidades de energía electromagnética en la gama de longitudes de onda infrarrojas permite medir la temperatura de superficies sin contacto.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.

Instrucciones de seguridad

Manejo de láseres de clase 2

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).
• No utilice el láser a la altura de los ojos (1,40...1,90 m).
• No está permitido manipular (alterar) este dispositivo.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año.

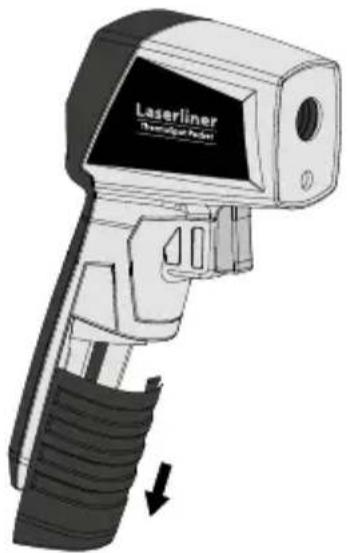

1 Poner la batería

Abra la caja para pilas e inserte la batería según los símbolos de instalación. Coloque la batería en el polo correcto.

El aparato se apaga automáticamente a los 30 segundos. Para encenderlo, pulse de nuevo el botón.

Laserliner

a b c 8 8 8.8 8 8 8.8 d e f

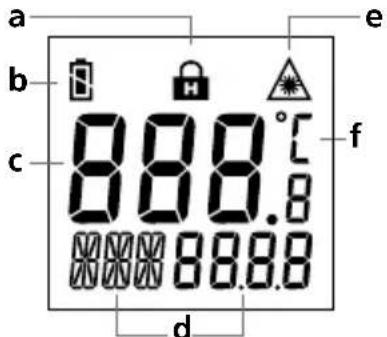

a Función Hold
b Estado de las pilas
c Indicador de mediciones
d Valor MIN o MAX durante la medición

Laserliner 20% N/A 20% g h i

e Rayo láser conectado
f Unidad de medición °C

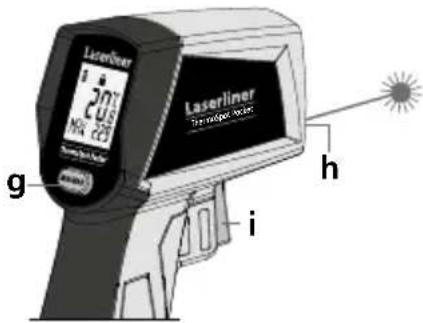

g Cambio MIN/MAX
h Salida del láser
i CON/Medir

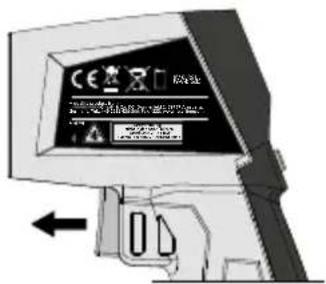

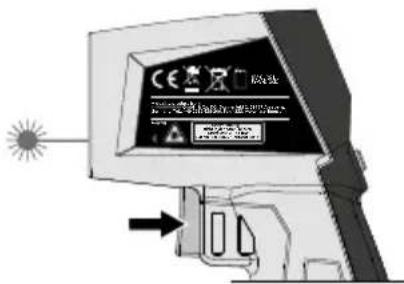

B Medición permanente / Hold

Para realizar una medición prolongada, active el láser (ver imagen) y mantenga pulsada la tecla.

Suelte la tecla cuando haya detectado el lugar de medición deseado con el láser puntero. El valor medido se mantiene.

Avisos al proceso de medición

Este instrumento de medición de temperatura por rayos infrarrojos determina la temperatura de diferentes superficies y materiales. El cabezal medidor de sensor integrado recibe la radiación de infrarrojos que cualquier cuerpo irradia por características del material. El grado de esta radiación se define con el grado de emisión (0-1). El aparato está ajustado fijo a un grado de emisión de 0,95, lo que corresponde a la mayoría de los materiales orgánicos y también para plásticos, cerámica, madera, goma y piedra. Tenga en cuenta que la gama de medición entre aparato y superficie no debe presentar perturbaciones (vapor, gas, suciedad, cristal).

Laser

El láser sirve para apuntar y visualizar el punto de la medición del infrarrojo. La temperatura se mide sólo en la superfi cie. Ajuste la distancia de medición óptima para la superficie de medición (12:1), de modo que se encuentre completamente dentro del objeto a medir.

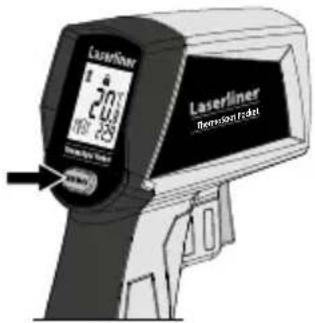

4 Indicación de mín. y máx.

Permite ver el valor MIN o MAX mientras se ejecuta una medición permanente. Con el botón MIN/MAX se puede cambiar entre los dos valores.

Laserliner 20 100 25 Thermal Tenske Laserliner Thermal Tenske

Datos técnicos

Magnitud Temperatura por infrarrojos
Funciones	Min / Max / Hold
Rango de medición temperatura por infrarrojos	-40°C ... 400°C
Precisión temperatura por infrarrojos	± 2°C + 0,1°C/grado (-40°C ... 0°C) ± 2°C o ± 2% (0°C ... 400°C), rige el valor mayor
Longitud de onda láser	650 nm
Clase de láser 2 / < 1 mW	(EN 60825-1:2014/AC:2017)
Grado de emisión Fijo, 0,95
Óptica	12:1(12 m distancia : 1 m mancha de medición)
Apagado autom. A los 30 segundos
Condiciones de trabajo	0°C ... 40°C, humedad del aire máx. 80% rH, no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-10°C ... 60°C, humedad del aire máx. 80% rH, no condensante
Alimentación 1 pila 9V 6LR61 (bloque de 9V)
Autonomía de trabajo aprox. 35 h
Dimensiones (An x Al x F)	95 x 132 x 37 mm
Peso 144 g (pilas incluida)

Sujeto a modificaciones técnicas. 19W41

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en: http://laserliner.com/info?an=AJB
