ThermoSpot Pocket - Termometer Laserliner - Gratis brugsanvisning og manual

Mærke	Laserliner
Model	ThermoSpot Pocket
Produkttype	Berøringsfrit infrarødt termometer
Mål (b x h x d)	95 x 132 x 37 mm
Vægt (med batterier)	144 g
Strømforsyning	1 stk. 9V 6LR61 batteri (flad batteri)
Batterilevetid	Ca. 35 timer
Infrarød måleområde	-40°C til 400°C
Nøjagtighed	±2°C eller ±2 % (alt efter den største værdi)
Optik (afstands/spot-forhold)	12:1
Sigte laser	Klasse 2, <1 mW, 650 nm
Emissivitet	0,95 (fast)
Funktioner	Min, Max, Hold, kontinuerlig måling
Automatisk slukning	Efter 30 sekunders inaktivitet
Driftsbetingelser	0°C til 40°C, maks. luftfugtighed 80% RF, uden kondens
Opbevaringsbetingelser	-10°C til 60°C, maks. luftfugtighed 80% RF, uden kondens
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, undgå opløsningsmidler og slibende midler
Anbefalet kalibrering	En gang om året
Lasersikkerhed	Se ikke ind i strålen, ret den ikke mod personer
Godkendelse	CE, i overensstemmelse med EMC-direktivet 2014/30/EU

Ofte stillede spørgsmål - ThermoSpot Pocket Laserliner

Hvordan installeres batteriet?

Åbn batterirummet og indsæt et 9V 6LR61 batteri med korrekt polaritet. Luk låget.

Hvordan tændes apparatet?

Tryk på TÆND/Mål-knappen (i) for at tænde apparatet. Det slukker automatisk efter 30 sekunders inaktivitet.

Hvordan udføres en måling?

Aktivér laseren (h) og tryk og hold TÆND-knappen (i) nede for kontinuerlig måling. Slip for at fastholde værdien (Hold).

Hvad betyder optisk forhold 12:1?

Ved 12 meters afstand har målepletten en diameter på 1 meter. Jo tættere du er, desto mindre er pletten.

Hvordan vises MIN- og MAX-værdier?

Under kontinuerlig måling trykkes på MIN/MAX-knappen (g) for at skifte mellem de to. Displayet viser MIN eller MAX.

Er laseren farlig for øjnene?

Ja, det er en klasse 2-laser (<1 mW). Se aldrig direkte ind i strålen eller dens refleksioner. Hvis dine øjne rammes, luk dem og vend hovedet væk.

Hvordan rengøres apparatet?

Brug en let fugtig klud. Brug ikke rengøringsmidler, opløsningsmidler eller slibende midler. Fjern batteriet før længere tids opbevaring.

Hvorfor er målingen unøjagtig?

Kontroller, at den målte overflade er ren, uden damp eller gas. Afstanden skal tilpasses, så pletten er helt på objektet. Årlig kalibrering anbefales.

Hvad er emissiviteten, og hvorfor er den fast?

Emissiviteten er fastsat til 0,95, hvilket er egnet til de fleste organiske materialer (træ, plast, keramik). For meget reflekterende overflader kan målingen være mindre nøjagtig.

Hvordan bortskaffes apparatet ved endt levetid?

I overensstemmelse med WEEE-direktivet må apparatet ikke smides ud med husholdningsaffald. Aflever det til en indsamlingsstation for elektronikaffald.

BRUGSANVISNING ThermoSpot Pocket Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelse

ThermoSpot Pocket er en ikke-kontakt infrarød temperatur måleenhed med integreret laser. Ved at måle og analysere mængden af elektromagnetisk energi i det infrarøde bølgelængdeområde muliggøres berøringsfri temperaturmåling af overflader.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

- Pas på: Undgå at se ind i en direkte eller reflekterende stråle.

- Undgå at rette laserstrålen mod personer.

- Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.

- Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

- Undlad at anvende laseren i øjenhøjde (1,40...1,90 m)

- Manipulation (ændring) af laserenheden er ikke tilladt.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
  – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

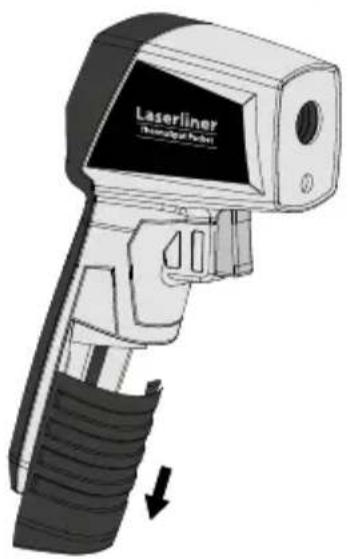

1 Isætning af batteri

Åbn batterihuset og læg batteriet i. Vær opmærksom på de angivne poler.

Apparatet slukker automatisk efter ca. 30 sekunder. For at tænde for apparatet igen, skal du trykke på tasten igen.

Laserliner

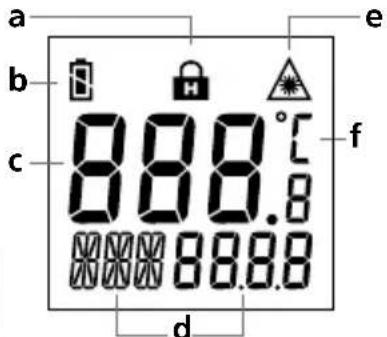

a b c 8 8 8.8 8 8 8.8 d e f

a Hold-funktion
b Batteristatus
c Måleværdivisning
d MIN- eller MAKS-værdi under målningen

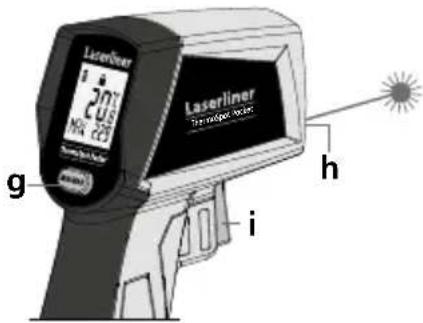

Laserliner 20% N/A 20% g h i

e Laserstråle aktiveret
f Måleenhed °C
g Omstilling MIN/MAKS
h Laserudgang
i TÆND / Måling

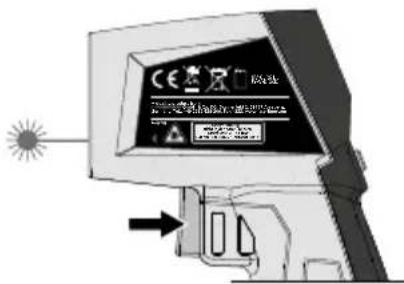

Til udførelse af en kontinuerlig måling aktiverer man laseren (se figur) og holder knappen inde.

Så snart det ønskede målested detekteres med mällaseren, slipper man knappen. Den målte værdi fastholdes.

Dette infrarot-temperatur-måleapparat fremskaffer de mest forskellige overflader og materialers temperatur. Det integrerede sensormålehoved modtager den infrarødstråling, som ethvert legeme materialespecifisk udstråler. Graden af denne udstråling bestemmes gennem emissionsgraden (0-1). Apparatet er fast indstillet på en emmissionsgrad på 0,95, som passer til de fleste organiske stoffer som kunststof, keramik, træ, gummi og stenmasse. Vær venlig at tage hensyn til at måleområdet mellem apparat og overflade er frit for forstyrrelser (damp, gas, snavs, glas).

Laser

Laseren fungerer som pejleredskab og viser stedet for det infrarøde målested. Temperaturmålingen sker kun på overfl aden. Man indstiller den optimale måleafstand for målepletten (12:1) således, at denne ligger fuldstændigt inden for måleobjektet.

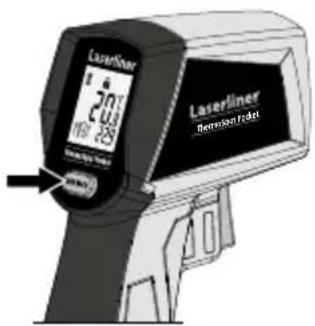

Inden for en gennemgående målning kan MIN- eller MAKS-værdien vises. Ved at trykke på tasten MIN/MAKS skiftes der mellem de to værdier.

Laserliner 20% 25% Laserliner Dermoset Edel

Tekniske data

Målestørrelse Infrarødtemperatur
Funktioner	Min / Maks / Hold
Måleområde infrarøgtemperatur	-40°C ... 400°C
Nøjagtighed infrarøgtemperatur	± 2°C + 0,1°C/grader (-40°C ... 0°C) ± 2°C eller ± 2% (0°C ... 400°C), større værdi gælder
Laserbølgelængde	650 nm
Laserklasse 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Emissionsgrad Fast, 0,95
Optik	12:1(12 m målingsafstand : 1 m målepunkt)
Autom. frakobling efter 30	sekunder
Arbejdsbetingelser	0°C ... 40°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-10°C ... 60°C, luftfugtighed maks. 80% rH, ikke-kondenserende
Spændningsforsyning 1 x	9V 6LR61 (9V-blok)
Drifttid ca. 35 timer
Mål (b x h x l)	95 x 132 x 37 mm
Vægt 144 g (inkl. batterier)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AJB

Laserliner

!

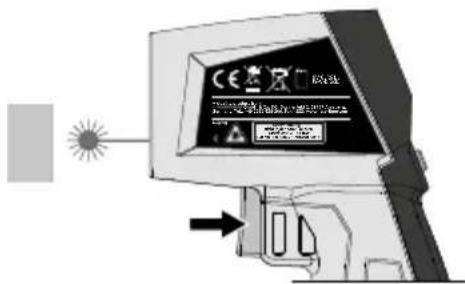

Anvisningar om mätprocessen

Så snart det ønskede målepunktet er registrert med mållaseren, slippes knappen. Den målte verdien holdes.
