Produkttype	Digitalt termometer
Mærke	Laserliner
Model	ThermoMaster Plus Set
Mål (L x H x D)	75 x 167 x 35 mm
Vægt (batterier inkluderet)	216 g
Strømforsyning	4 x LR03 (AAA) 1,5 V batterier
Måleenheder	°C, K
Måleområde (type K)	-150 °C til 1370 °C
Måleområde (type J)	-150 °C til 1200 °C
Måleområde (type T)	-150 °C til 400 °C
Måleområde (type E)	-150 °C til 900 °C
Nøjagtighed (fra -100 °C til 1370 °C)	± (0,1 % af målte værdi + 1 °C)
Nøjagtighed (fra -150 °C til -100 °C)	± (0,2 % af målte værdi + 1 °C)
Opløsning	0,1 °C
Hovedfunktioner	Temperaturmåling, alarm, differens T2-T1, Hold, Min/Max, gennemsnitsværdi, hukommelse 10 pladser, baggrundsbelysning, automatisk sluk (20 min), digital forbindelse
Kompatible sonde typer	Termoelement K, J, T, E
Trådløst interface	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥ 4.x)
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; brug ikke opløsningsmidler. Fjern batterierne ved længere tids opbevaring.
Sikkerhed	Brug kun inden for specifikationerne; må ikke bruges i eksplosive områder eller til medicinsk diagnostic. Overhold de elektromagnetiske og RF-kompatibilitetskrav.
Reparationsmuligheder og reservedele	Kalibrering anbefales en gang om året. Kontakt UMAREX-LASERLINER kundeservice for reparation. Ingen reservedele er angivet.
Arbejdsbetingelser	0 °C til 50 °C, max. luftfugtighed 80 % RF, max. højde 2000 m
Opbevaringsbetingelser	-20 °C til 60 °C, max. luftfugtighed 80 % RF
Batterilevetid	Ca. 100 timer
Generelle oplysninger	Brugsanvisning findes på flere sprog. Overholder WEEE-direktivet. Besøg laserliner.com for opdateringer.

Ofte stillede spørgsmål - ThermoMaster Plus Set Laserliner

Hvordan skifter jeg batterierne på termometeret ThermoMaster Plus Set?

Åbn batterirummet bag på enheden. Indsæt 4 LR03 (AAA) batterier med korrekt polaritet. Luk rummet.

Hvilke typer termoelementfølere er kompatible?

Enheden accepterer termoelementer type K, J, T og E. Vælg den tilsvarende type i indstillingsmenuen for nøjagtige målinger.

Hvordan bruger jeg HOLD-funktionen?

Tryk kort på HOLD-knappen (markering 1) for at fastholde den aktuelle målte værdi på displayet. Et HOLD-symbol vises. Tryk igen for at deaktivere.

Hvordan indstiller jeg en temperaturaalarm?

Gå til indstillingsmenuen (MENU-knap), vælg alarmindstillingen (LO og HI). Indstil de ønskede lav- og højgrænser. Alarmer udløses med et lydsignal og displayblink ved overskridelse.

Hvordan forbinder jeg termometeret til en smartphone via Digital Connection?

Download den dedikerede app fra App Store eller Google Play. Aktivér radiogrænsefladen på termometeret (via menuen) og på din telefon. Start appen og vælg enheden på listen.

Hvad gør jeg, hvis displayet viser 'Lo' eller 'Hi'?

Disse meddelelser angiver, at den målte temperatur er uden for følerens eller enhedens måleområde. Kontrollér, at føleren er korrekt tilsluttet og egnet til temperaturen, der måles.

Hvordan sletter jeg hukommelsen for gemte værdier?

Tryk længe på LOG-knappen for at få adgang til hukommelsen, naviger derefter til den ønskede placering. Brug sletningsindstillingen i menuen (se kapitel 16 i brugsanvisningen). Du kan også gendanne fabriksindstillingerne for at slette alt.

Hvordan kalibrerer jeg termometeret?

Umarex anbefaler kalibrering en gang om året. Kontakt din forhandler eller UMAREX-LASERLINER kundeservice for at udføre denne operation. Forsøg ikke at gøre det selv.

Enheden slukker af sig selv, er det normalt?

Ja, termometeret har en automatisk sluk efter 20 minutters inaktivitet for at spare batterierne. Du kan deaktivere denne funktion i indstillingsmenuen om nødvendigt.

Hvordan rengør jeg enheden?

Brug en let fugtig klud til at rengøre kabinettet og følerne. Brug aldrig opløsningsmidler, slibende midler eller aggressive rengøringsmidler. Fjern batterierne før længere tids opbevaring.

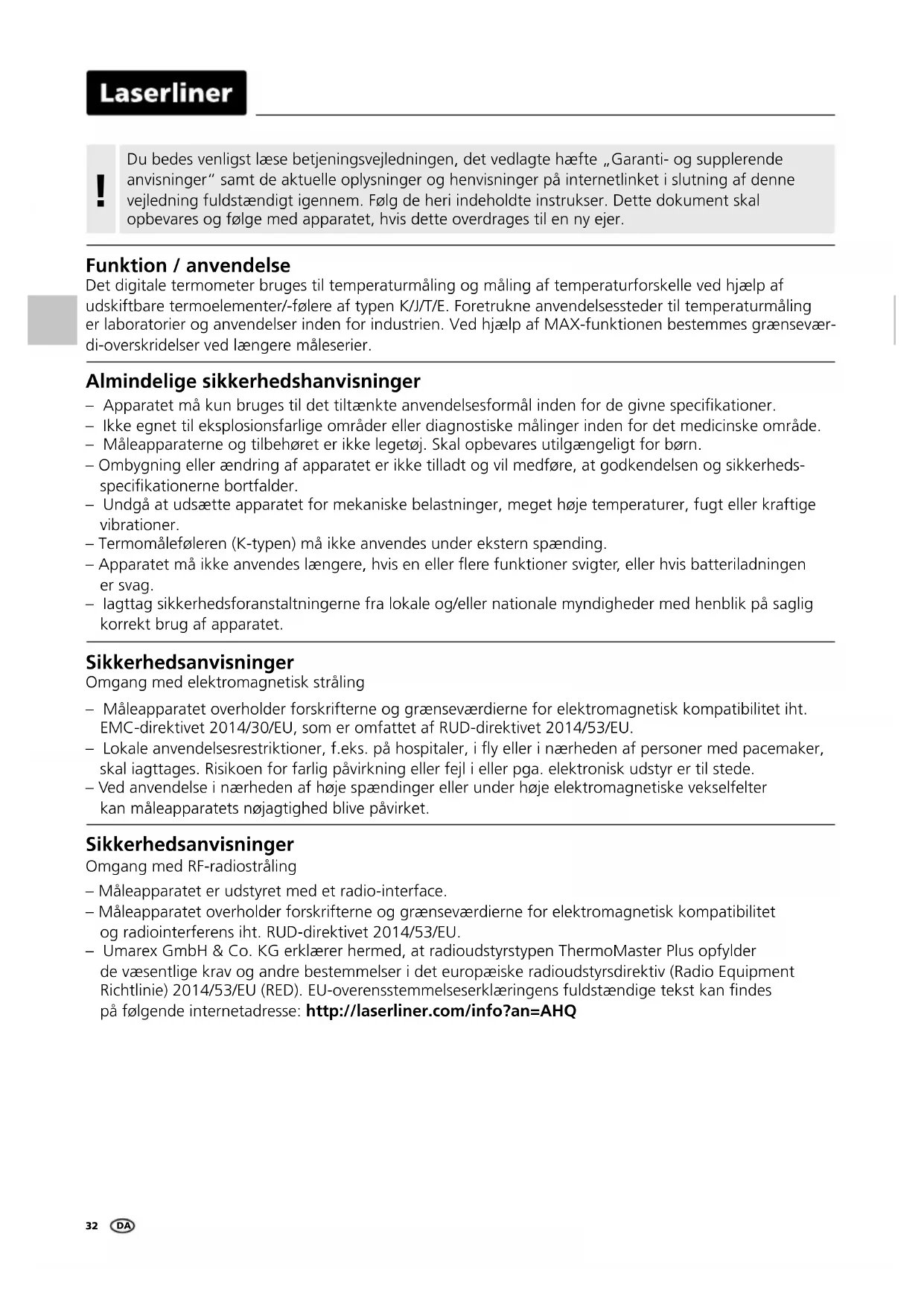

BRUGSANVISNING ThermoMaster Plus Set Laserliner

Du bedes venligst lase betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internetlinket i slutting af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / anvendelse

Det digitale termometer bruges til temperaturmåling og måling af temperaturforskelle ved hjælp af udskiftbare termoelementer/-følere af typen K/J/T/E. Foretrukne anvendelsesstededer til temperaturmåling er laboriotier og anvendelsen inden for industrien. Ved hjælp af MAX-funktionen bestemmes grænsevær-di-overskridelser ved længere måleseriei.

Alminderige sikkerhedshanvisninger

• Apparatet mä kun bruges til det tiltænkte anvendelsessformål inden for de givne spekifikationer.
• Ikke egnet til eksplosionsfarlige områder eller diagnostiske malinger inden for det medicinske område.
• Måleapparaterne og tilbehøret er/DDke legetoj. Skal opbevares utilgengeligt for børn.
• Ombynging aller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerheds-specifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Termomåleføleren (K-typen) må ikke anvendes under ekstern spænding.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• lagttag sikkerhedsforanstaltningerne fra lokale og/ller nationale myndigheder med henblick på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU, som er omfattet af RUD-direktivet 2014/53/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly erler i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig pavirkning ell er fejl i ellr pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af hje spændinger eller under hje elektromagnetiske vekseelfelter kan mæleapparatets nojagtighed blive pavirket.

Sikkerhedsanvisninger

• Måleapparatet er udstyret med et radio-interface.
• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatibilitet og radiointerferens iht. RUD-directivet 2014/53/EU.
• Umarex GmbH & Co. KG erklærhermed, at radioudstyrsypen ThermoMaster Plus opfylder de vAESentlige krav og andre bestemmelser i det europaiske radioudstyrsdirektiv (Radio Equipment Richtlinie) 2014/53/EU (RED). EU-overensstemmelseserklaeringens fuldstændige tekst kan findes på følgende internetadresse: http://laserliner.com/info?an=AHQ

Symboler

Advarsel mod farlig elektrisk spænding: Ubeskyttede, spændingsforende komponenter i husets indre kan vare tilstrækkeligt farlige til at udsætte personer for risiko for elektrisk stød.

Beskytteskesklasse II: Proveapparatet har forstaerket ell er dobbelt isolering.

Jordpotentiale

Advarsel mod farligt sted

Laes betjeningsvejledningen

Almindelige anvisninger

• Hvis termometret udsættes for kraftige swingninger i omgivelsestemperaturen, skal man vents 20 minutter, after at temperaturen har stabiliseret sig, med at udføre en måling.
• Sørg altid for en god varmekobling ved målestedet for at undgå målefejl pga. temperaturtab.
• Vær opmaerkoms pa, at alle termometre med kontaktfølere pavirker målestedet og herved kan forårsage en reduktion af den reelle temperatur i kraft af varmekapaciteten. Derfor bør termoelementet sa vikt muligt tilfores mere varmeenergi, end det er i stand til at afgive.
• Hvis der/DD er tilsluttet en malefoler, vises der fire streger i linje A.
• Hvis den malte temperatur ligger Laden for malcomraret, viser apparatet Lo ell Hi.
• Der må kun benyttes de rigtige termoelement-typer (type K, J, T eller E), og sorg for, at den tilsvarende type er indstillet i apparatet. En forkert type kan forårsage betydelige målefejl.
• Et termoelement udsættes for ældning, ogå stærkt afhængig af de pagældende anvendelsesforhold, og bør derfor kontrolleres med jævne mellemrum.
• Kraftigt tryk eller mekanisk deforming kan ønder gitterstrukturen og har dermed indflydelse på elementets afgivne termospænding.
• Termometre og termoelementer har forskellige maleomrader og nogagtigheder og skal betragtes saerskilt.

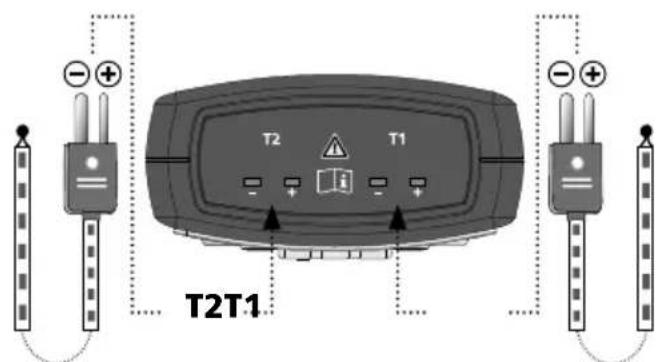

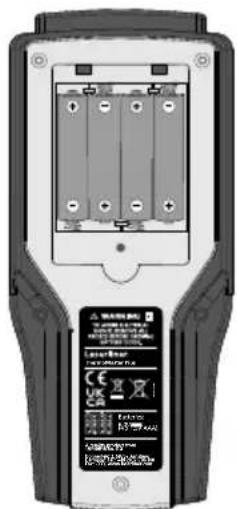

1 Indsættelse af batterier Tilslutning a termoelementer

Abn batterihuset og
Iaeg batterierne i.
Vær opmaerkso
pá de angivne poler.

** Ved en tilsluttet føler

a Maleværdi T1/
Mälevaeri T2
b Maleværdi T2
C Batteriladning
d HOLD-funktion
e Digital Connection
f Alarm
g Automatismslukning
h Offset-temperatur T1
i Offset-temperatur T2
j Følertype

k Hukommelse
I Menu
m T2-T1: Værdi T2-T1
n T1: Føl er T1
T2: Føler T2
MAX: MAX-vaerdi
MIN: MAX-vaerdi
AVG:Gennemsnitsværdi
T1-T2: Vaerdi T1-T2
C K: Enheder

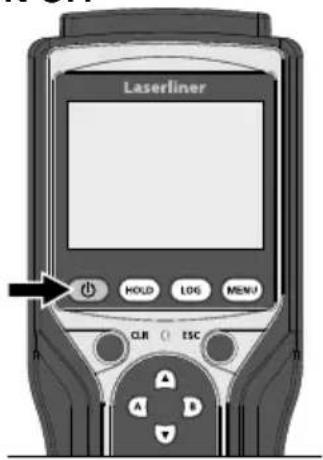

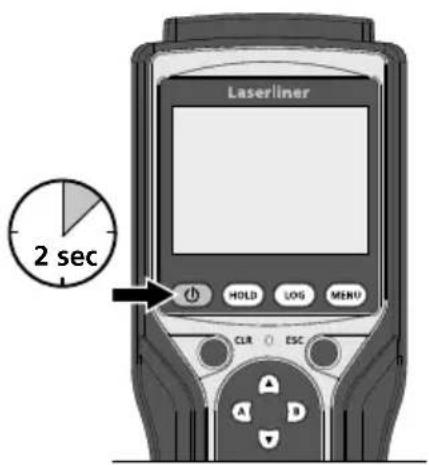

ON OFF

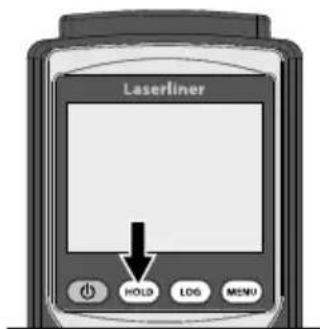

4 HOLD-funktion

Med HOLD-funktionen kan man fastholde den sidst viste maling aller majevardi pa displayet.

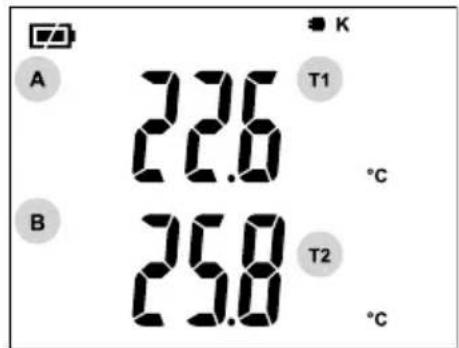

Temperaturmåling (T1, T2)

Måleværdien fra den tilslutte de føler T1 eller T2 vises ved måling med en føler i linje A. På displayet vises, om T1 eller T2 er tilsluttet.

Med to følereMed en føler

Málevaerdien fra føler T1 vises i linje A. Linje B viser málevaerdien for føler T2.

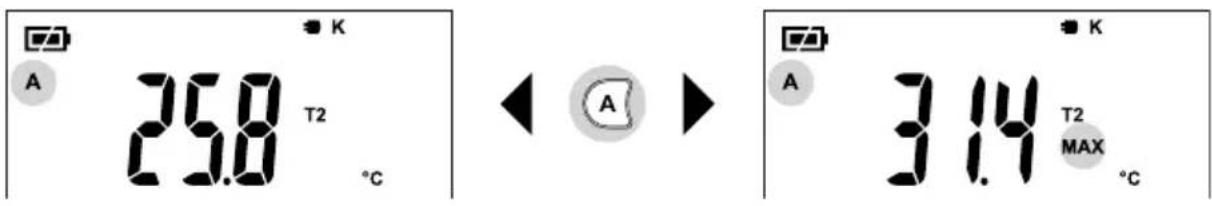

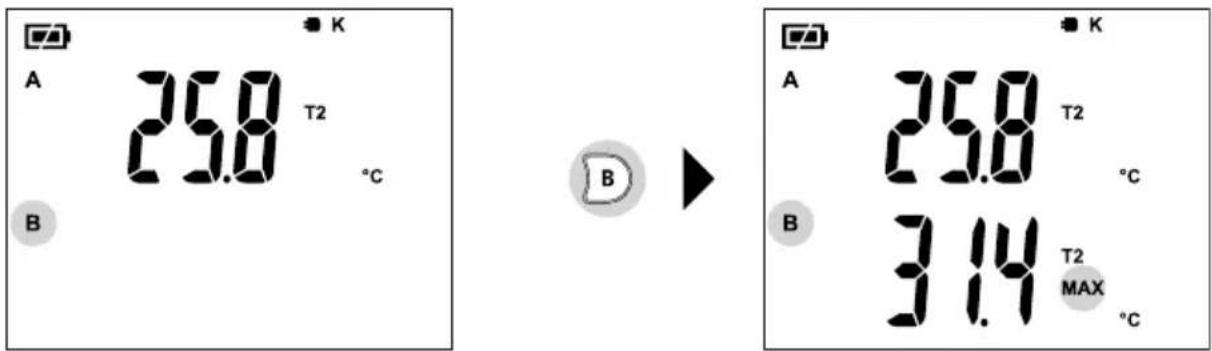

Visning MAX / MIN / AVG / T2-T1

Med en foler

Laserliner

A Nár der trykkes pa tast A, vises værdierne MAX, MIN, AVG for føler T1 somt differensværdien T2-T1.

När der trykkes pa tast B, vises værdierne MAX, MIN, AVG for føler T2 somt differensværden T1-T2.

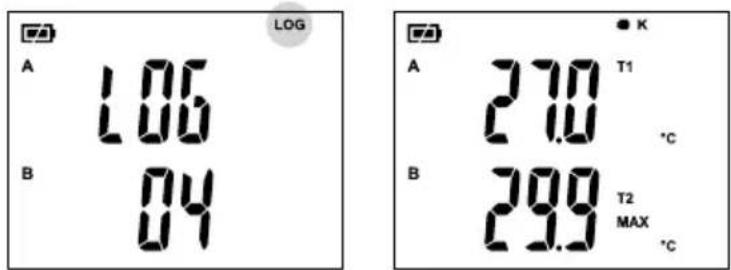

Hukommelsesfungtion / vaelg hukommelse

Apparatet har 10 hukommelsespladser.

När der trykkes kortvarigt på tasten LOG, gemmes den aktuelt viste mäleværdi på æste ledige hukommelsesplads. En vellykket lagring bekrafterns med et akustisk signal.

Man kan indhente mälevaerdihukommelsen ved at holde tasten LOG inde et stykke tid. Mälevaerdien og hukommelsespladsen vises skiftevis.

Shift af hukom-melsesplads

Man forlader måleværdihukommelsen ved at trykke kortvarigt på tasten ESC.

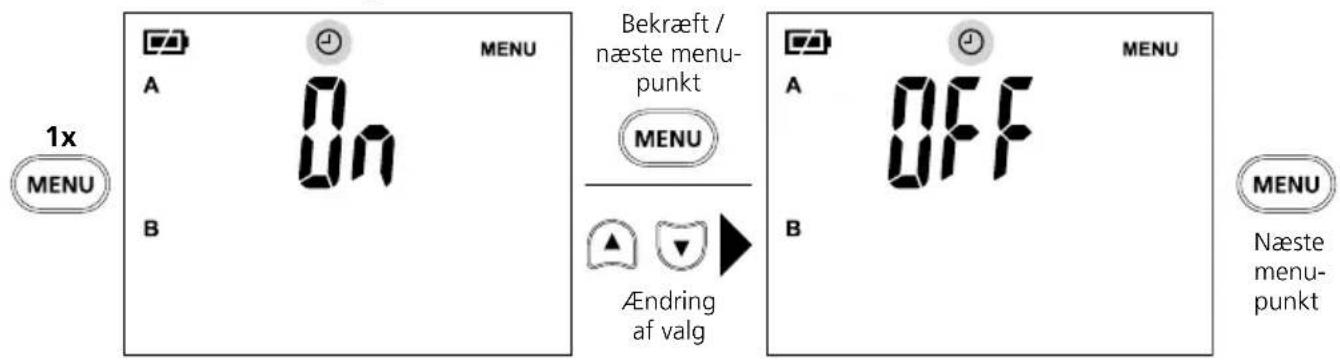

3 Automatisk slukning

Autom. slukning deaktiveret Autom. slukning aktive

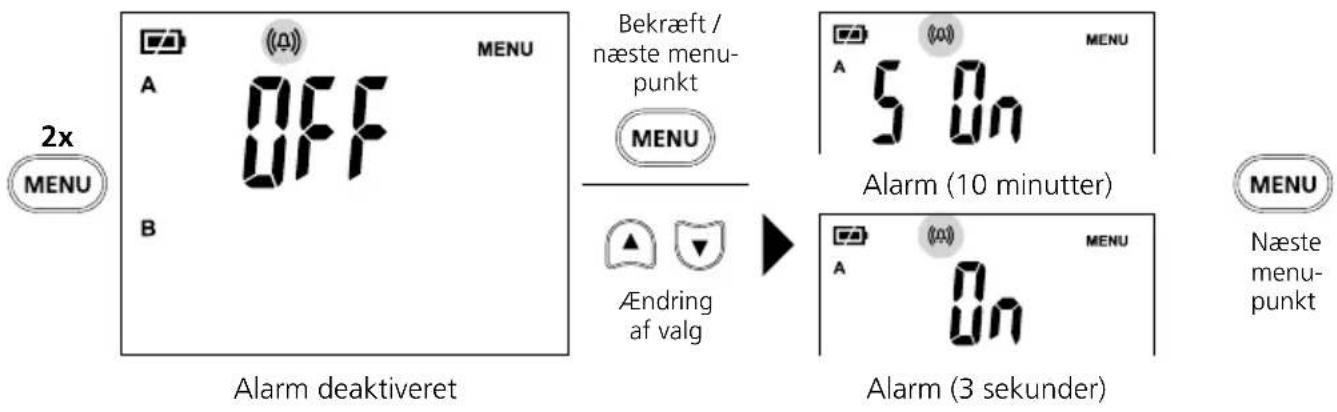

Temperatorialarm

När man aktiverer Funktionen „Temperaturalarm“, vises afvigelser fra det ønskede temperaturområde ved, at symbolet (f) på displayet blinker, ligesom der lyder en signaltone i 2 niveauer (10 minutter / 3 sekunder). Temperaturarmen kan afluttes ved at trykke på tasten ESC, og den sættes til „OFF“ i menuen.

Temperaturomradet kan defineres; se kapitel 10 „Temperaturalarm LO" og kapitel 11 „Temperaturalarm HI

Højeste værdi: 10^
Laveste værdi: -10 °C

Pa displayet vises, nár der er indstillet en offset-temperatur.

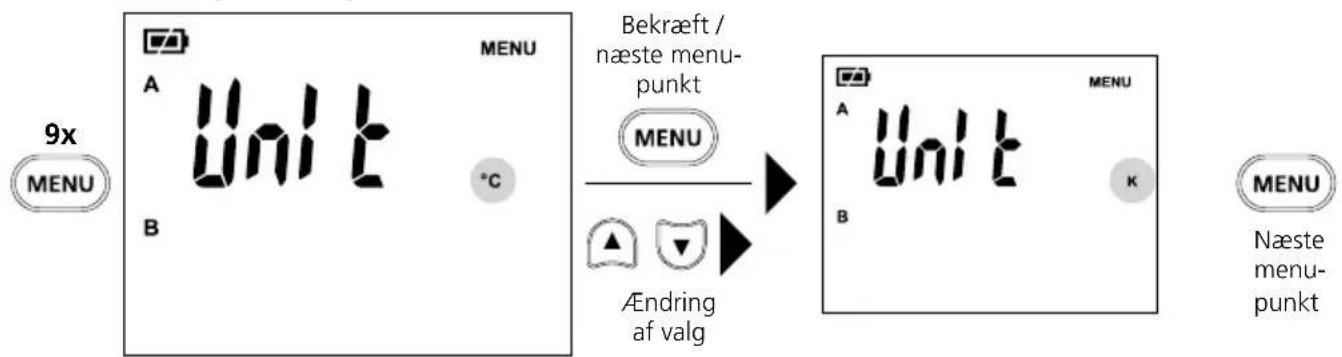

13 Indstilling af temperatur-enhed
Kelvin° Celsius

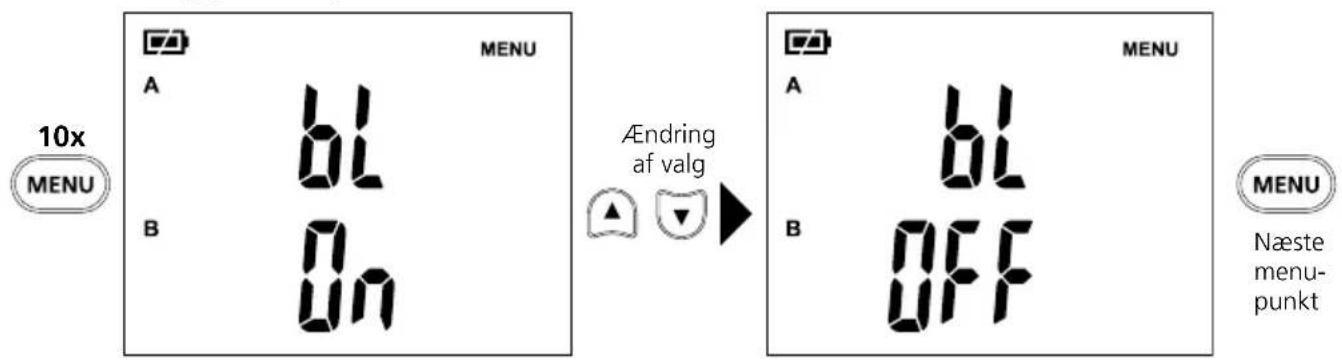

14 LCD-baggrundslys

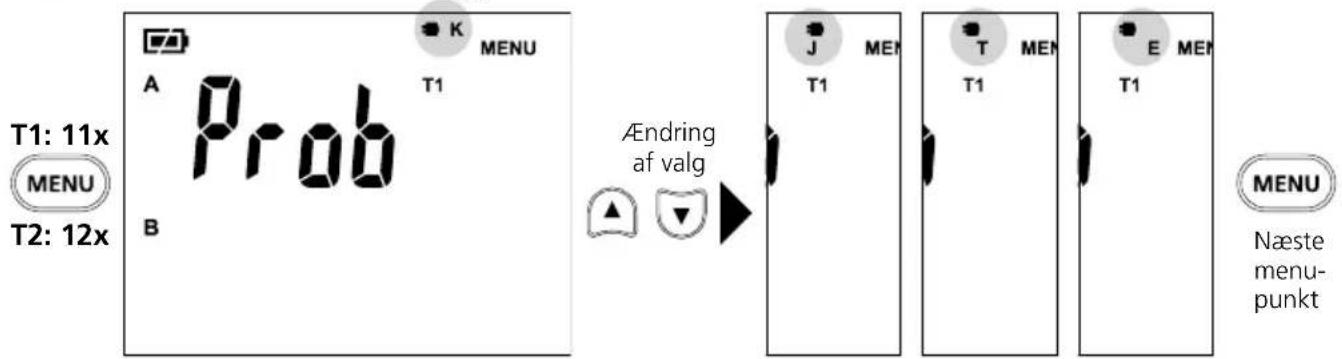

15 Definer termoelement-type

Type EType TType JType K

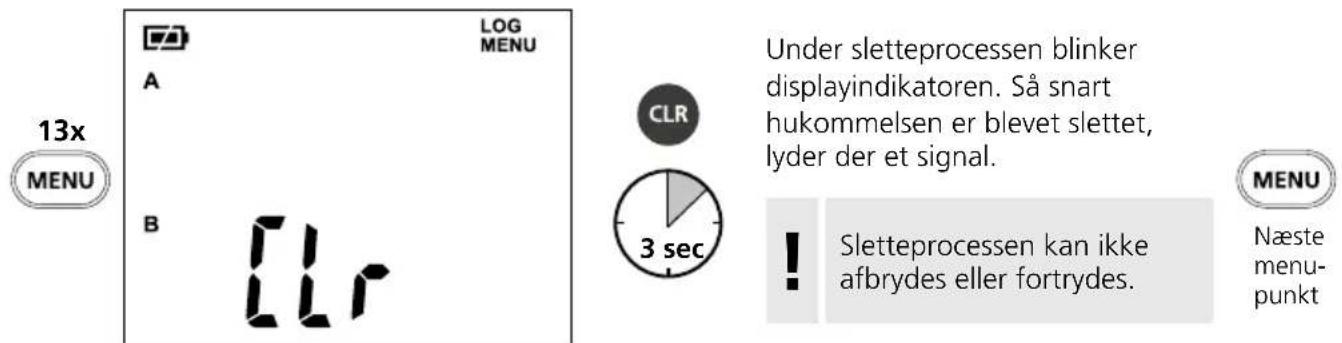

16 Sletning af hukommelse

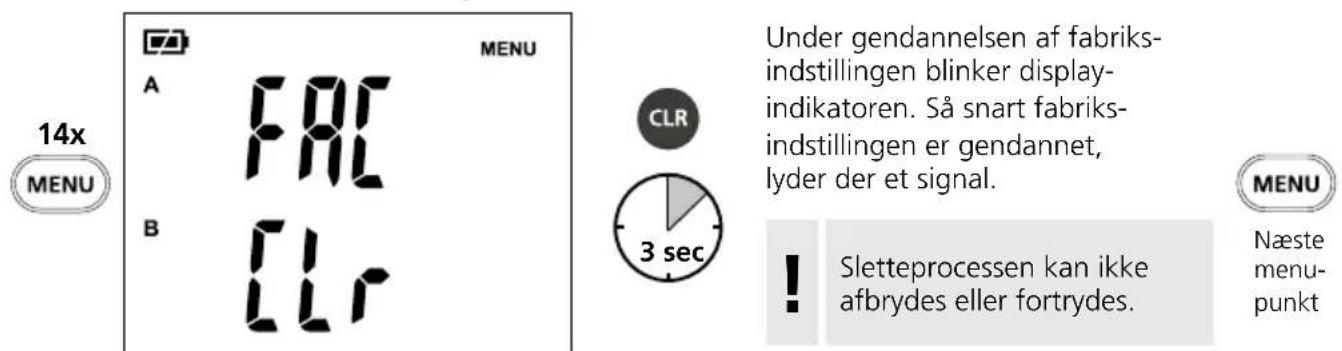

17 Gendan fabriksindstilling

18 Standardvisning

Hvis et termoelement fjernes og indsættes ingen, resettes displayindikatoren til standard-visning (visning vedænding med isat termoelement). Standardvisningen kan ogss indstilles ved at trykke på tasten ESC.

Dataoverforsel

Apparatet rader over en digital connection, der tillader dataoverforsel via tradløs teknik til mobile slutenheder med radiogrenseflade (f.eks. smartphones og tablets).

Systemkravet til en digital connection fremgår af http://laserliner.com/info?an=ble

Apparatet kan etablere en radioforbindelse med apparater, der er kompatible med IEEE-standarden 802.15.4.

IEEE-standarden 802.15.4 er en overforselsprotokol for Wireless Personal Area Networks (WPAN).

Rækkevidden er dimensioneret til max 10 m afstand fra eheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse og sammensætning, radiostøjkilder amat ehedens送来/modtagelseskarakteristika.

Application (app)

Brug af digital connection kræver en app.

Denne kan man downloade fra den pagaeldende netbutik afhengig af enheden:

Kontroller, at radiograansefladen i den mobile slutenhed er aktiveret.

After start af applikationen og aktivering af digital connection, kan der etableres forbindelse mellem en mobil slutenhed og maleinstrumentet.

Hvis applikationen registerer flere aktive maleapparater, vaelger man det passende maleapparat.

Ved næste opstart kan dette mæleapparat sá forbindes automatisk.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og oplosningsmidler. Fjern batteripakken inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørsted. Undgå at røre ved objektivlinsen.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at garantere præcisionen og Funktionen. Vi anbefaler et kalibreringsinterval på etår. Kontakt din forhandler eller henvend til til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data Ret til ænderinger forb Holdt. 21W42
Måleværdier Kontakttemperatur
Funktioner Alarm, Konstant måling,	Difference, Hold, Min/Max, Middelværdi
Måleområde kontakttemperatur Type	K: -150°C ... 1370°C Type T: -150°C ... 400°C Type J: -150°C ... 1200°C Type E: -150°C ... 900°C
Nøjagtighed kontakttemperatur Vec	omgivelsesttemperatur 18°C ... 28°C: -150°C ... -100°C (±(0,2% af måleværdien + 1°C)) -100°C ... 1370°C (±(0,1% af måleværdien + 1°C))
Opløsning kontakttemperatur 0,1°C
Måleområde termoelement -60°C ...	300°C
Interface Digital Connection
Tilslutninger Termoelement type K/J/T/E
Måleenhed °C (Celsius), K (Kelvin)
Hukommelse 10 hukommelsplatser
Automatisk slukning after 20 minut
Strømforsyning 4 x 1,5V LR03 (AAA)
Drifttid ca. 100 timer
Driftsdata radiomodul	Interface IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frekvensbænd: ISM-bænd 2400-2483,5 MHz, 40 kanaler; Sendeeffekt: max 10 mW; Bændbredde: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS
Arbejdsbetingelser	0°C ... 50°C, Luftfugtighed maks. 80% rH, ikke-kondenserende, Arbejdsbæje de maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 60°C, Luftfugtighed maks. 80% rH, ikke-kondenserende
Mål (B x H x D)	75 x 167 x 35 mm
Vægt	216 g (inkl. batterier)

Dette produit er et elapparat og skal indsamles og bortskaffes separati henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AHQ

！
