ThermoMaster Plus Set - Termometro Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termometro digitale
Marca	Laserliner
Modello	ThermoMaster Plus Set
Dimensioni (L x A x P)	75 x 167 x 35 mm
Peso (batterie incluse)	216 g
Alimentazione	4 batterie LR03 (AAA) 1,5 V
Unità di misura	°C, K
Campo di misura (tipo K)	da -150 °C a 1370 °C
Campo di misura (tipo J)	da -150 °C a 1200 °C
Campo di misura (tipo T)	da -150 °C a 400 °C
Campo di misura (tipo E)	da -150 °C a 900 °C
Precisione (da -100 °C a 1370 °C)	± (0,1% del valore misurato + 1 °C)
Precisione (da -150 °C a -100 °C)	± (0,2% del valore misurato + 1 °C)
Risoluzione	0,1 °C
Funzioni principali	Misurazione della temperatura, allarme, differenza T2-T1, Hold, Min/Max, valore medio, memoria 10 posizioni, retroilluminazione, spegnimento automatico (20 min), connessione digitale
Tipi di sonde compatibili	Termocoppia K, J, T, E
Interfaccia wireless	Digital Connection (IEEE 802.15.4, Bluetooth LE ≥ 4.x)
Manutenzione e pulizia	Pulire con un panno leggermente umido; non utilizzare solventi. Rimuovere le batterie in caso di conservazione prolungata.
Sicurezza	Utilizzare solo secondo le specifiche; non utilizzare in zone esplosive o per diagnostica medica. Rispettare le indicazioni di compatibilità elettromagnetica e RF.
Riparabilità e pezzi di ricambio	Calibrazione consigliata una volta all'anno. Contattare il servizio clienti UMAREX-LASERLINER per qualsiasi riparazione. Nessun pezzo di ricambio elencato.
Condizioni di lavoro	0 °C a 50 °C, umidità max. 80% UR, altitudine max. 2000 m
Condizioni di stoccaggio	da -20 °C a 60 °C, umidità max. 80% UR
Autonomia delle batterie	Circa 100 ore
Informazioni generali	Manuale d'uso disponibile in più lingue. Conforme alla direttiva RAEE. Consultare il sito laserliner.com per gli aggiornamenti.

Domande frequenti - ThermoMaster Plus Set Laserliner

Come cambiare le batterie del termometro ThermoMaster Plus Set?

Aprire il vano batterie situato sul retro dell'apparecchio. Inserire 4 batterie LR03 (AAA) rispettando la polarità indicata. Richiudere il vano.

Quali tipi di sonde termocoppia sono compatibili?

L'apparecchio accetta termocoppie di tipo K, J, T ed E. Assicurarsi di selezionare il tipo corrispondente nel menu di impostazione per misurazioni precise.

Come utilizzare la funzione HOLD?

Premere brevemente il tasto HOLD (riferimento 1) per bloccare il valore misurato attuale sul display. Appare un simbolo HOLD. Premere di nuovo per disattivare.

Come configurare un allarme di temperatura?

Accedere al menu di impostazione (tasto MENU), selezionare l'opzione allarme (LO e HI). Impostare le soglie bassa e alta desiderate. L'allarme si attiva con un segnale acustico e un lampeggio del display in caso di superamento.

Come collegare il termometro a uno smartphone tramite Digital Connection?

Scaricare l'app dedicata dall'App Store o da Google Play. Attivare l'interfaccia radio sul termometro (tramite il menu) e sul telefono. Avviare l'app e selezionare il dispositivo nell'elenco.

Cosa fare se lo schermo visualizza 'Lo' o 'Hi'?

Questi messaggi indicano che la temperatura misurata è fuori dal campo di misura della sonda o dell'apparecchio. Verificare che la sonda sia correttamente collegata e adatta alla temperatura da misurare.

Come cancellare la memoria dei valori registrati?

Tenere premuto il tasto LOG per accedere alla memoria, quindi navigare fino alla posizione desiderata. Utilizzare l'opzione di cancellazione nel menu (vedere capitolo 16 del manuale). È anche possibile ripristinare le impostazioni di fabbrica per cancellare tutto.

Come calibrare il termometro?

Umarex consiglia una calibrazione una volta all'anno. Contattare il proprio rivenditore o il servizio post-vendita UMAREX-LASERLINER per effettuare questa operazione. Non tentare di farlo da soli.

L'apparecchio si spegne da solo, è normale?

Sì, il termometro è dotato di spegnimento automatico dopo 20 minuti di inattività per risparmiare le batterie. È possibile disattivare questa funzione nel menu di impostazione se necessario.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido per pulire la custodia e le sonde. Non utilizzare mai solventi, prodotti abrasivi o detergenti aggressivi. Rimuovere le batterie prima di una conservazione prolungata.

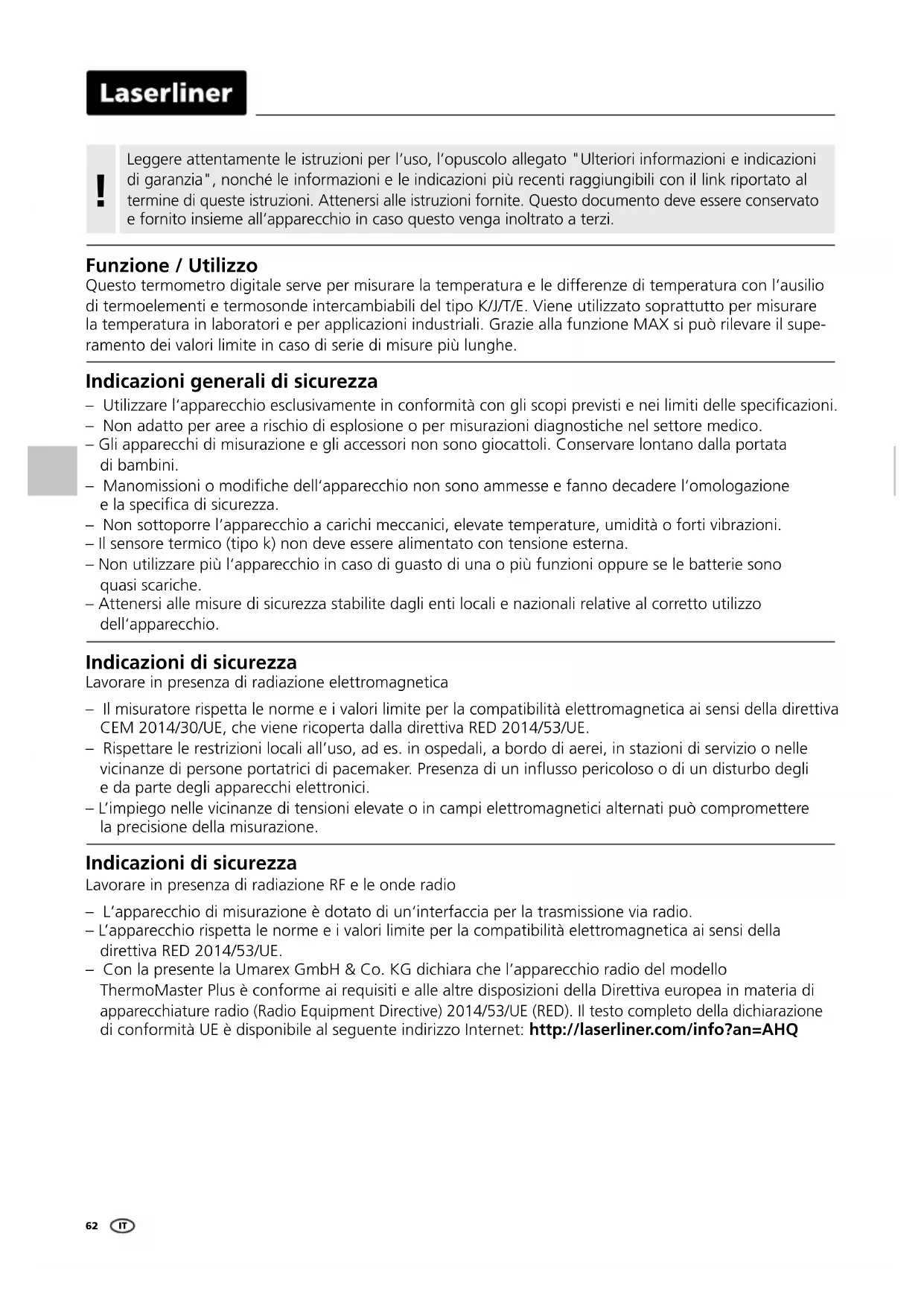

MANUALE UTENTE ThermoMaster Plus Set Laserliner

Tipo E Tipo T Tipo J Tipo K

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni di garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termino di questo istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

Funzione / Utilizzo

Questo termometro digitale serve per misurare la temperature e le differenze di temperatura con l'ausilio di termoelementi e termosonde intercambiabili del tipo K/J/T/E. Viene utilizzato soprattutto per misurare la temperature in lavoratori e per applicazioni industriali. Grazie alla funzione MAX si può rilevare il superamento dei valori limite in caso di seri di misure più lunghe.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Non adatto per aree a rischio di esplosiono o per misurazioni diagnostiche nel settore medico.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Il sensore termico (tipok) non deve essere alimentato con tensione esterna.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE, che viene ricoperta alla direttiva RED 2014/53/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persona portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli appearecchi elettronici.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati cui po compromettere la precisione della misurazione.

Indicazioni di sicurezza

Lavorare in presenza di radiazione RF e le onde radio

• L'apparecchio di misurazione è dotato di un'interfaccia per la trasmissione via radio.
• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva RED 2014/53/UE.
• Con la presente la Umarex GmbH & Co. KG dichiarare che l'apparecchio radio del modello ThermoMaster Plus è conforme ai requisiti e alle altre dispositions della Direttiva europea in materia di apparecchiature radio (Radio Equipment Directive) 2014/53/UE (RED). Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://laserliner.com/info?an=AHQ

Simboli

Simbolo di pericolo per tensioni elettriche: elementi costruttivi sotto tensione e non protetti negli interni di edifici possono presentare un serio pericolo per l'in Columna delle persone (scosse elettriche).

Classe di protezione II: l'apparecchio è dotato di un isolamento doppio o rafforzato.

Massa

Avviso di luogo pericoloso

Attenersi alle Istruzioni per l'uso

Indicazioni generali

• Se il termometro è sottomosto a forti fluttuazioni della temperatura ambientale, far trascorrere 20 minuti alla stabilizzazione della temperatura prima di eseguire la misurazione.
• Assicurarsi che sul luogo di misura sia sempre presente un buon accoppiamento termico per evitare errori di misurazione dovuti a perdite di temperatura.
• Ricordarsi che tutti i termometri con sensore di contatto influiscono sul punto di misura e,attraverso la loro capacità termica, possono provocare un calo della temperatura effettiva. L'elemento termico deve quindi essere alimentato con più energia termica di quanta ne possa deviare.
• Se non è collegato un sensore di misura, nella fila A compaiano quattro linee.
• Se la temperatura misurata non rientra nel campo di misura, l'apparecchio indica Lo oppure Hi.
• Utilizzare sostanto tipi di termocoppia idonei (tip K, J, T oppure E) e controllare che nell'apparecchio sia installato il tipo appropriato. Con un tipo di termocoppia errato si potrebbero ottenerere errori di misurazione di grande entità.
• Un termoelemento es soggetto ad invecchiamento, specialmente a seconda dei diversi tipi di applicazione, e delve pertanto essere controllato ad intervalli regolari.
• Una forte pressione o una deformazione meccanica possono modificarne la struttura reticolare e quando influire sulla tensione termica rilasciata dell'elemento
• Il termometro e le termocoppie presentano campi di misura e valori di precisione differenti, pertanto devono essere considerati distinctamente.

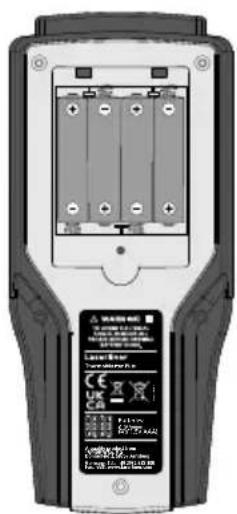

1 Inserimento delle batterie

Apriere il vano batterie e introduire le batterie come individato dai symboli di installation, facendo attenzione alla corretta polarità.

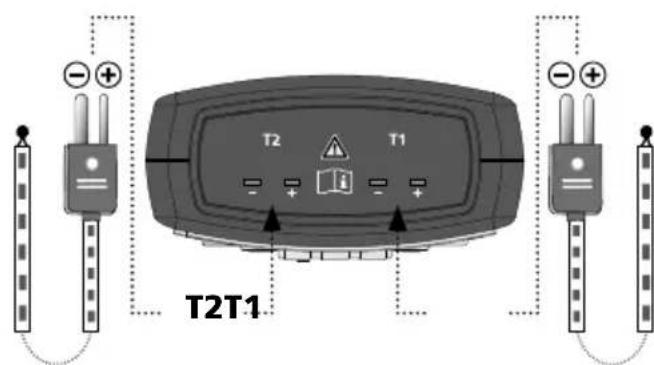

2 Collegamento delle termocoppie

Osservare leindicazioni di polarità sul termoelemento
cosi come quale sull'attacco dell'apparecchio.

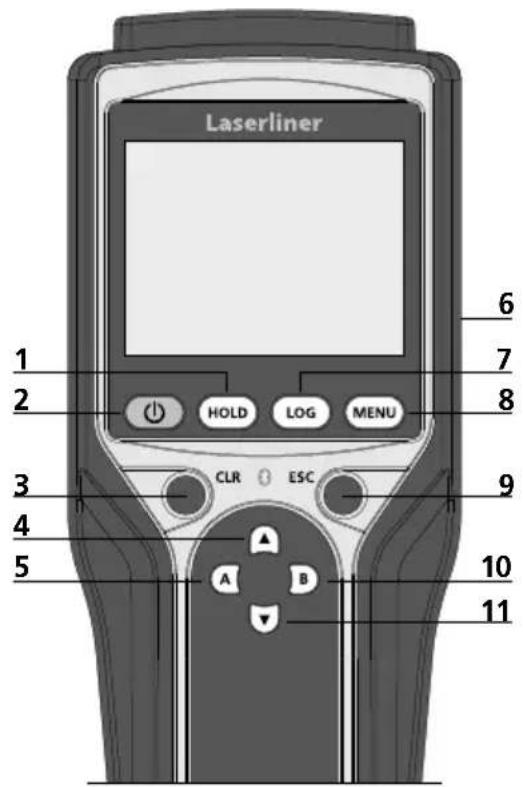

1 Mantenimento dell'attuale valore di misura

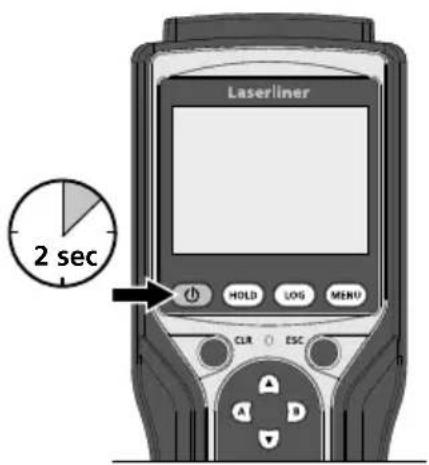

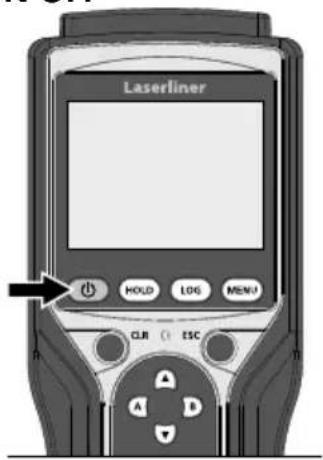

2 ON/OFF
3 Ripristina MAX / MIN / AVG; Allarme off
4 Cambia selezione menu
5 Visualizza MAX / MIN / AVG / T2-T1 per T1*
6 Vano batterie (sul retro)
7 Funzione di memoria
8 Menu di impostazione

9 Per uscire dal menu / specnere l'allarme
10 Visualizza MAX / MIN / AVG / T1-T2 per T2*
11 Cambia selezione menu
12 Ingrasso termocoppie T2
13 Ingrasso termocoppie T1

• Con due sensori collegati

** Con un sensore collegato

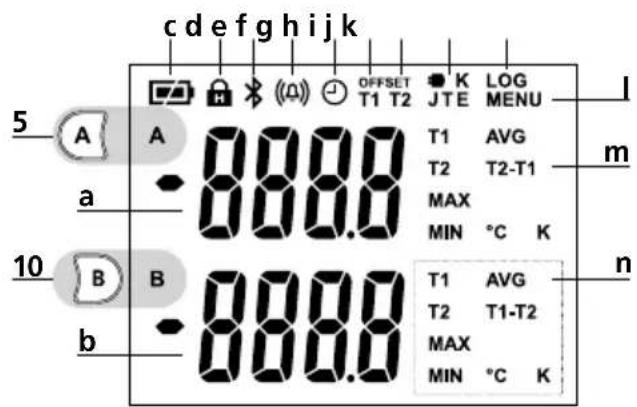

a Valore di misura T1*/ Valore di misura T2**
b Valore di misura T2*
c Carica delle batterie
d Funzione HOLD
e Digital Connection
f Allarme
g Spegnimento automatico
h Temperatura di compensazione (offset) T1
i Temperatura di compensazione (offset) T2

j Tipo di sensore

kMemoria

I Menu

m T2-T1: Valore T2-T1
n T1: Sensore T1

T2: Sensore T2
MAX: Valore MAX
MIN: Valore MAX
AVG: Valore medio
T1-T2: Valore T1-T2
C K: Unità

ON OFF

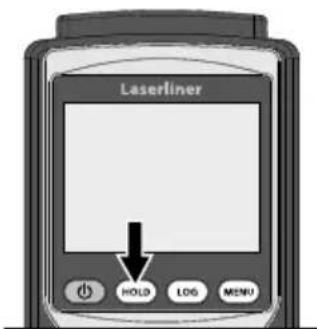

4 Funzione HOLD

Con la funzione HOLD viene mantenuta sul display l'ultima misura indicata o il valore di misura.

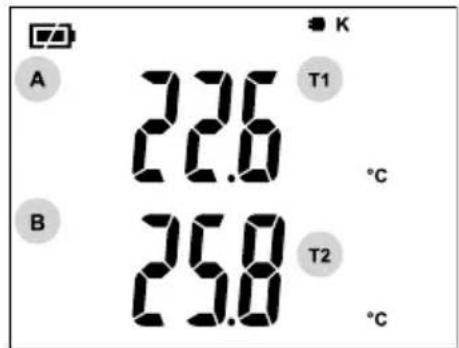

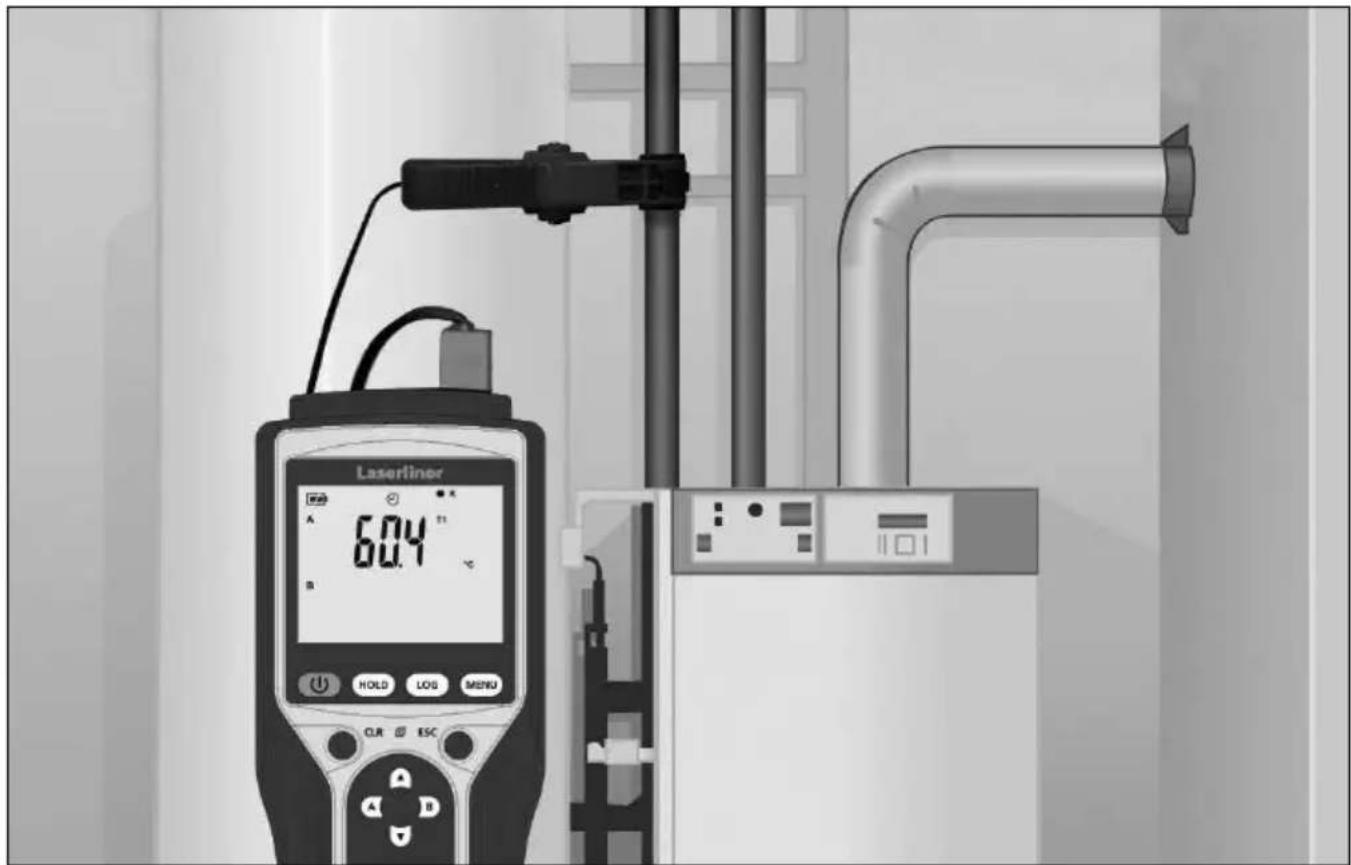

5 Misurazione temperatura (T1, T2)

Nella misurazione con un sensore, il valore misurato dal sensore collegato T1 o T2 compare nel rigo A. Il display indica se è collegato T1 o T2.

Con due sensoriCon un sensore

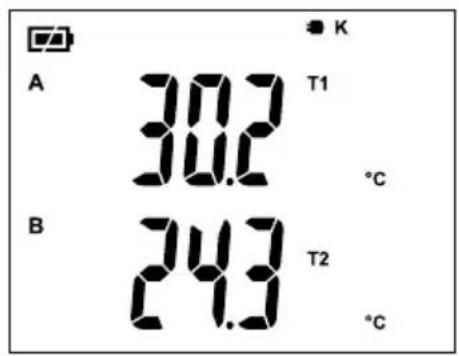

Il valore misurato dal sensore T1 compare nel rigo A. Nel rigo B compare il valore misurato dal sensore T2.

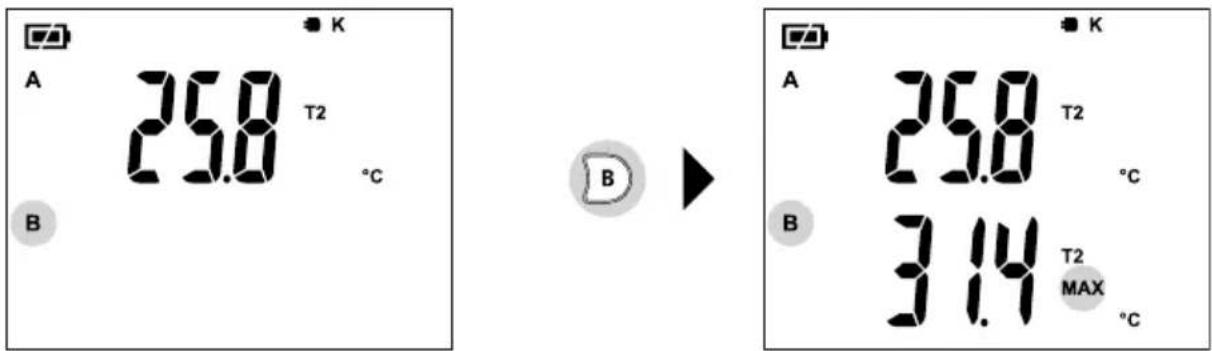

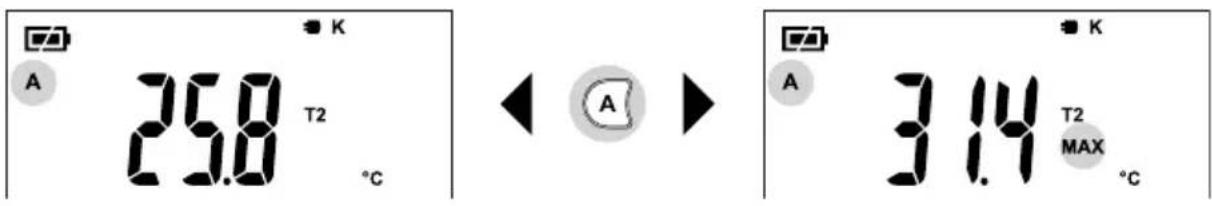

Visualizza MAX / MIN / AVG / T2-T1

Con un sensore

Laserliner

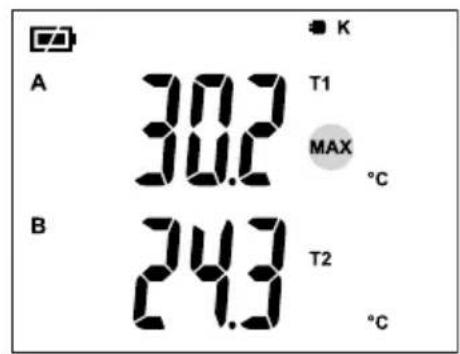

Con due sensori (Esempio T1)

A Premendo il tasto A si visualizzano i valori MAX, MIN, AVG del sensore T1 e il valore differenziale T2-T1.

Premendo il tasting B si visualizzano i valori MAX, MIN, AVG del sensore T2 e il valore differenziale T1-T2.

7 Funzione Salva / Accesso ai dati memorizzati

L'apparecchio è dotato di 10 spazi di memoria.

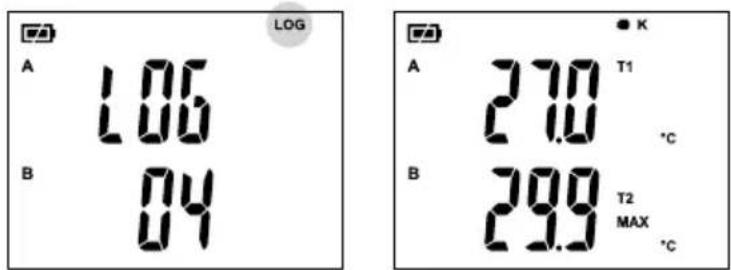

Premendo il tasto LOG per alcuni istanti, i dati misurati visualizzati al momento vengono salvati sul primo spazio di memoria libero disponibile. Un segnale acustico conferma che il salvataggio dei dati è andato a buon fine.

Tenendo premuto più a lungo il tasto LOG si accede alla memoria dei valori misurati. Sul display compaiano a turnover i valori misurati e lo spazio di memoria.

Perambiare spazio di memoria

Premendo il tasting ESC per alcuni istanti si esce alla memoria dei valori misurati.

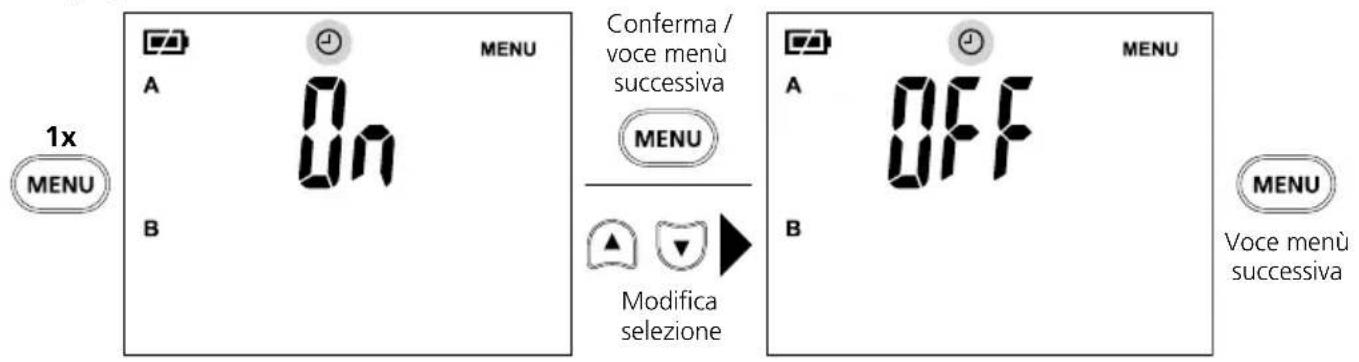

8 Spegnimento automatico

Spegnimento autom. disattivato Spagnimento autom.

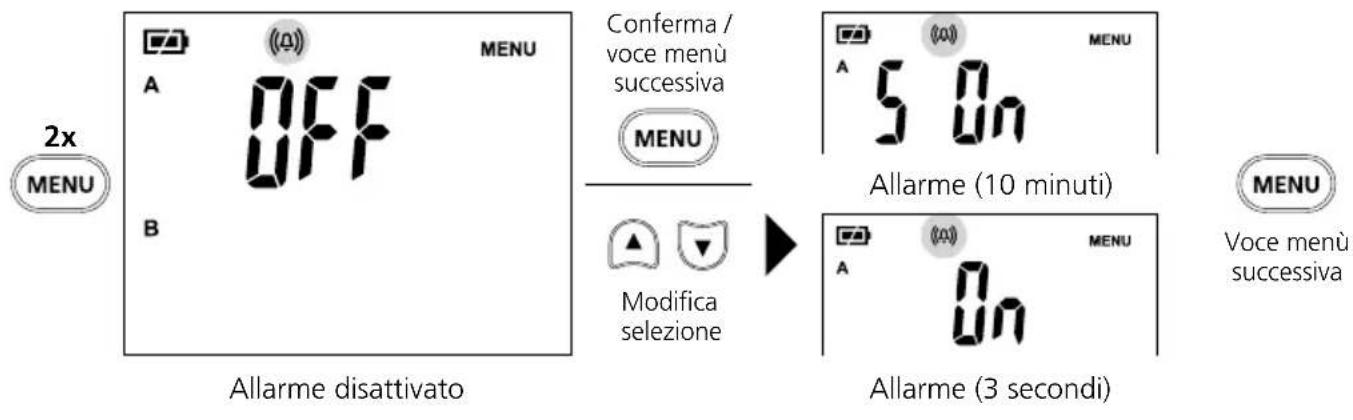

Allarme temperatura

Attivando la funzione "Allarme temperature" l'apparecchio segnala gli scostamenti alla gamma di temperature selezionata tramite l'icona (f) che lampeggia sul display e un segnale acustico in 2 fasi (10 minuti / 3 secondi). Per interrompere l'Allarme temperature si può premere il tasto ESC oppure si cui potere l'allarme su "OFF" nel menu.

La gamma di temperature più essere definita dall'utente: v. capitolo 10 "Allarme temperatura LO" e capitolo 11 "Allarme temperatura HI".

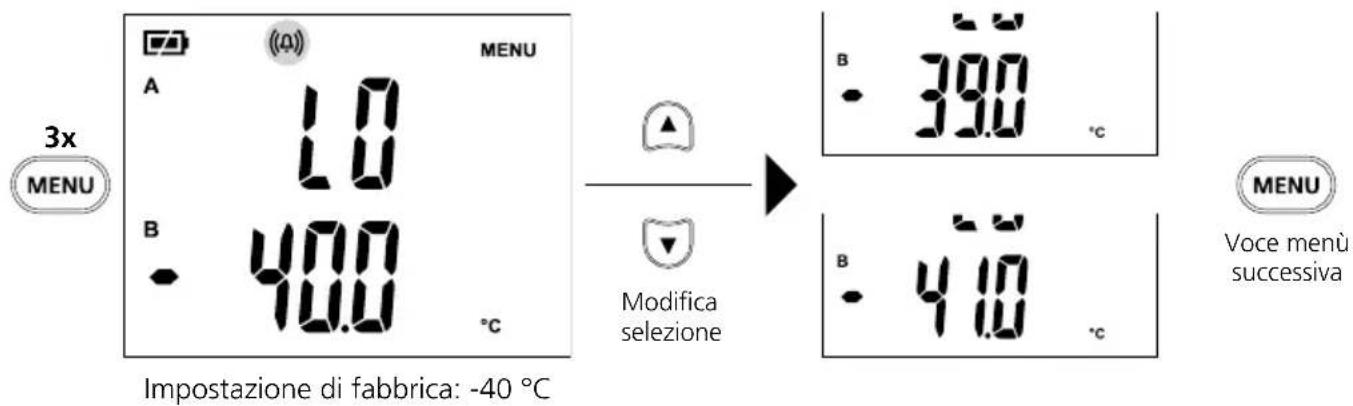

10 Allarme temperatura LO

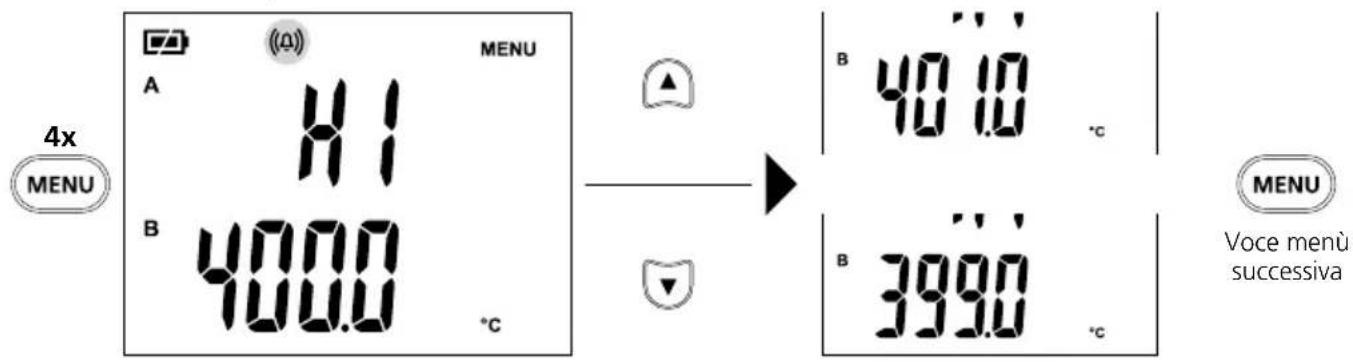

11 Allarme temperatura HI

Impostazione di fabbrica: 400^

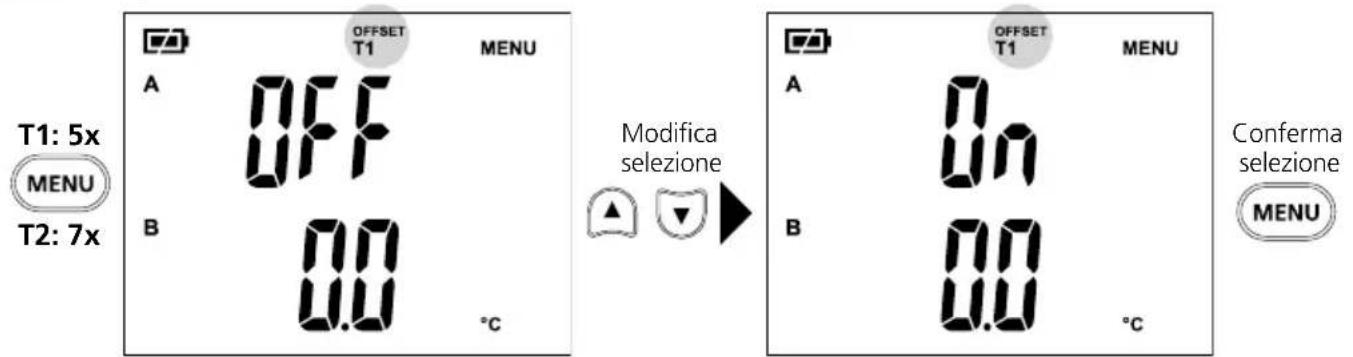

12 Temperatura Offset T1 / T2

Offset T1 attenuatoOffset T1 disattivato

Valore massimo: 10^

Valore minimo: -10 °C

Il display在哪 se è stata regolata una temperatura Offset.

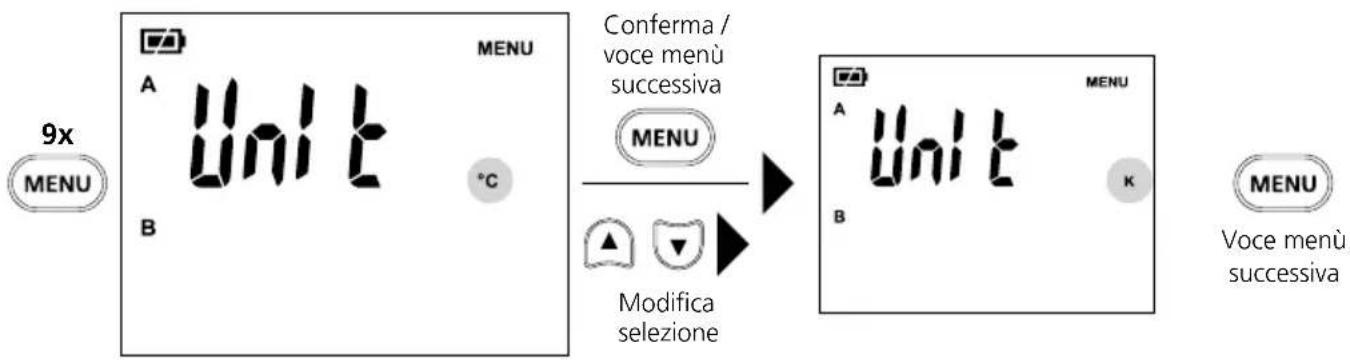

13 Impostazione dell'unità di misura della temperatura

Kelvin° Celsius

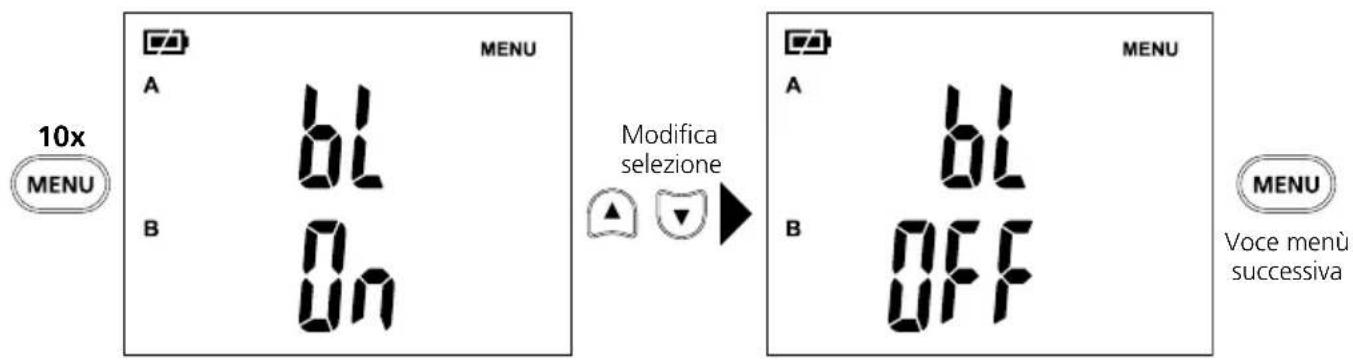

14 Retroilluminazione LCD

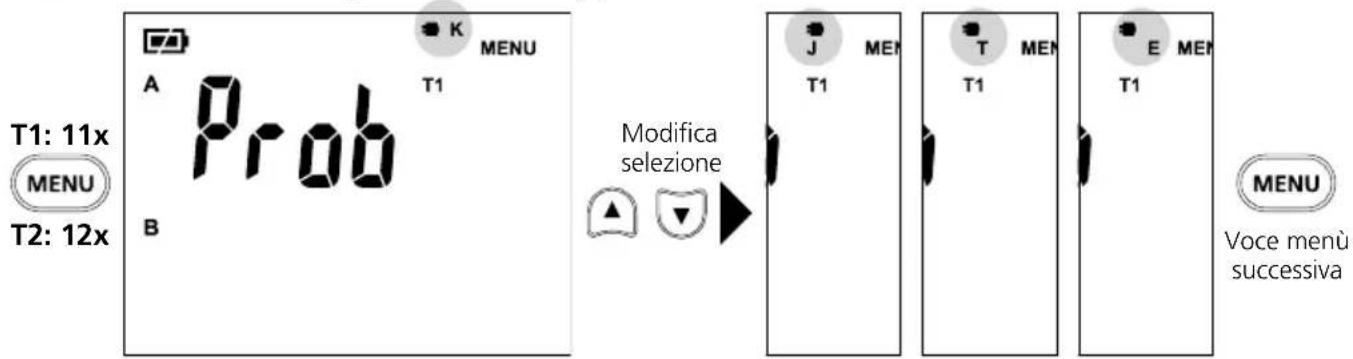

15 Definizione del tipo di termocoppia

Tipo E Tipo T Tipo J Tipo K

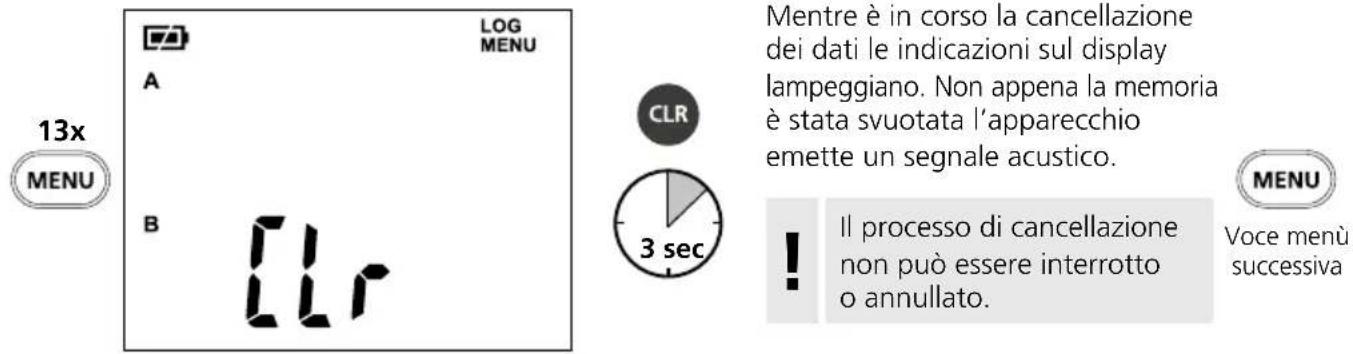

16 Cancellation della memoria

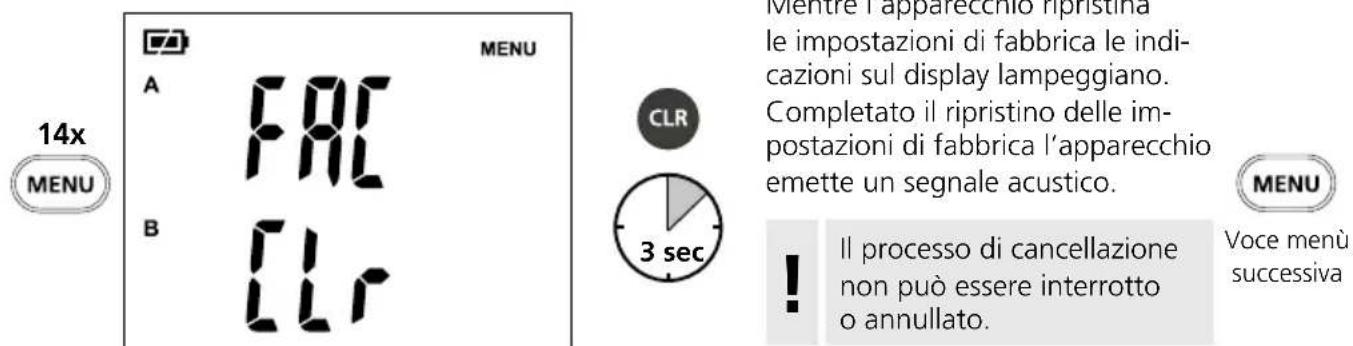

17 Ripristino delle impostazioni predefinite

18 Visualizzazione standard

Se l'utente rimuove e subito dopo ricollega una termocoppia, leindicazioni sul display ritornano alla visualizzazione standard (come dopo I'accensione con termocoppia insertita). Per impostare la visualizzazione standard si può essere premente il tasto ESC.

Transmission data

Questo dispositivo presenta una funzione Digital Connection che consente di trasmettere i dati via radio a terminali mobili dotati di interfaccia radio (ad es. smartphone o tablet).

Per i requisiti di sistema necessari per Digital Connection consultare http://laserliner.com/info?an=ble. Questo dispositivo può stabilire un collegamento radio con apparetti compatibili con lo standard di propaganda radio IEEE 802.15.4. Lo standard di propaganda radio IEEE 802.15.4 è un protocollo di trasferimento dati per reti domestiche WPAN. La portata massima è di 10 m dal terminale e dipende fortesamente delle condizioni ambientali, come ad es. lo spessore e la composizione di pareti, fonti di disturbo per la trasmissione via radio, nonché delle caratteristiche di invio / ricezione del terminale.

Applicazione (app)

Perutilizzare la funzione Digital Connection è necessaria un'applicazione che può essere scaricata dai vari store a seconda del tipo di terminale:

Accertarsi che l'interfaccia radio del terminale mobile sia attivata.

Una volta avviata l'applicazione e con la funzione Digital Connection attivata, si può stabilire una connessione tra un terminale mobile e il dispositivo di misurazione.

Se l'applicazione rileva più di un appearecchio di misurazione, selezionare quello di interesse.

All'avvio successivo l'apparecchio di misurazione sare connesso automaticamente.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovero il gruppo batterie se l'apparecchio deve rimanere in magazzino per lungo tempo. Immagazzinare l'apparecchio in un luogo pulito e asciutto. Non toccare la lente dell'obiettivo.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura annuali. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici Con riserva di modifiche tecniche. 21W42

Grandezza di misura Temperatura con contatto
Funzioni	Allarme, misura continua, differenza, Hold, Min/Max, valore medio
Campo di misura Temperatura con contatto	Tippo K: -150°C ... 1370°C Tipo T: -150°C ... 400°C Tipo J: -150°C ... 1200°C Tipo E: -150°C ... 900°C
Precisione Temperatura con contatto	Con temperature ambiente 18°C ... 28°C: -150°C ... -100°C (±(0,2% del valore misurato + 1°C)) -100°C ... 1370°C (±(0,1% del valore misurato + 1°C))
Risoluzione Temperatura con contatto	0,1°C
Campo di misura del termo-elemento	-60°C ... 300°C
Interfaccia Digital Connection
Attacchi Termocoppia tipo K/J/T/E
Unità di misura °C (Celsius), K (Kelvin)
Memoria 10 spazi di memoria
Spegnimento automaticobero 20 minuti
Alimentazione elettrica 4 x 1,5V LRO3 (AAA)
Durata di esercizio circa 100 ore
Dati di esercizio del modulo radio	Interfaccia IEEE 802.15.4. LE ≥ 4.x (Digital Connection); banda di frequenza: banda ISM 2400-2483.5 MHz, 40 canali; Potenza di trasmissione: max 10 mW; Larghezza di banda: 2 MHz; Velocità di trasmissione: 1 Mbit/s; Modulazione: GFSK / FHSS
Condizioni di lavoro	0°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -20°C ... 60°C, Umidità dell'aria max. 80% rH, non condensante
Dimensioni (L x H x P) 75 x 167 x 35	mm
Peso 216 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le(norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni eindicazioni di sicurezza: http://laserliner.com/info?an=AHQ

SERVICE

Umarex GmbH & Co. KG

• Laserliner -
