Tipo di prodotto	Sonda di temperatura tipo K
Utilizzo	Misura della temperatura dell'aria e del gas
Campo di misura	-50 °C a 800 °C
Precisione	±2,5 °C (-50 °C a 333 °C) / ±0,75 % (333 °C a 800 °C)
Dimensioni (l x h x p)	22 x 295 x 22 mm (senza cavo)
Peso	106 g
Lunghezza del cavo	0,4 a 1,2 m
Impugnatura	Resistente alle alte temperature
Compatibilità	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Condizioni operative	-10 °C a 60 °C, umidità max 80 % UR, altitudine max 4000 m
Condizioni di conservazione	-20 °C a 70 °C, umidità max 80 % UR
Manutenzione	Pulizia con un panno leggermente umido; evitare prodotti abrasivi e solventi
Sicurezza	Non utilizzare in zona esplosiva o per diagnosi medica; non modificare lo strumento; non esporre a tensioni esterne
Alimentazione	Sonda passiva, alimentata dall'apparecchio host
Accessori inclusi	Cavo di connessione (1 pezzo)
Riparabilità	Non riparabile dall'utente; contattare il servizio post-vendita
Norme	Conforme alle direttive UE e RAEE

Domande frequenti - ThermoSensor Air Laserliner

Come collegare la sonda ThermoSensor Air al mio apparecchio?

Collegare il connettore di tipo K nell'ingresso corrispondente del vostro apparecchio di misura compatibile (ThermoMaster, ecc.).

Qual è il campo di temperatura della sonda Air?

Il campo di misura va da -50 °C a 800 °C.

Posso usare questa sonda nei liquidi?

No, è progettata solo per aria e gas. Utilizzare i modelli Tip o Touch per i liquidi.

Come pulire la sonda?

Pulirla con un panno leggermente umido. Non utilizzare prodotti abrasivi o solventi.

La sonda è compatibile con tutti i termometri?

È compatibile con gli apparecchi ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP e ClampMeter XP di Laserliner.

Cosa fare se la sonda visualizza una temperatura errata?

Verificare la connessione e assicurarsi che sia ben collegata. Consultare le istruzioni del vostro apparecchio host.

Posso immergere la sonda in un liquido per misurare la temperatura?

No, questa sonda è riservata all'aria e ai gas. Utilizzare i modelli Tip o Touch per i liquidi.

Quali sono le precauzioni di sicurezza da prendere?

Non utilizzare in atmosfera esplosiva né per misurazioni mediche. Non esporre a temperature estreme al di fuori del campo specificato (-50 °C a 800 °C).

La sonda necessita di una pila?

No, è una sonda passiva che trae la sua energia dall'apparecchio di misura.

Dove posso trovare la garanzia?

Consultare il libretto « Note aggiuntive e relative alla garanzia » fornito con la confezione.

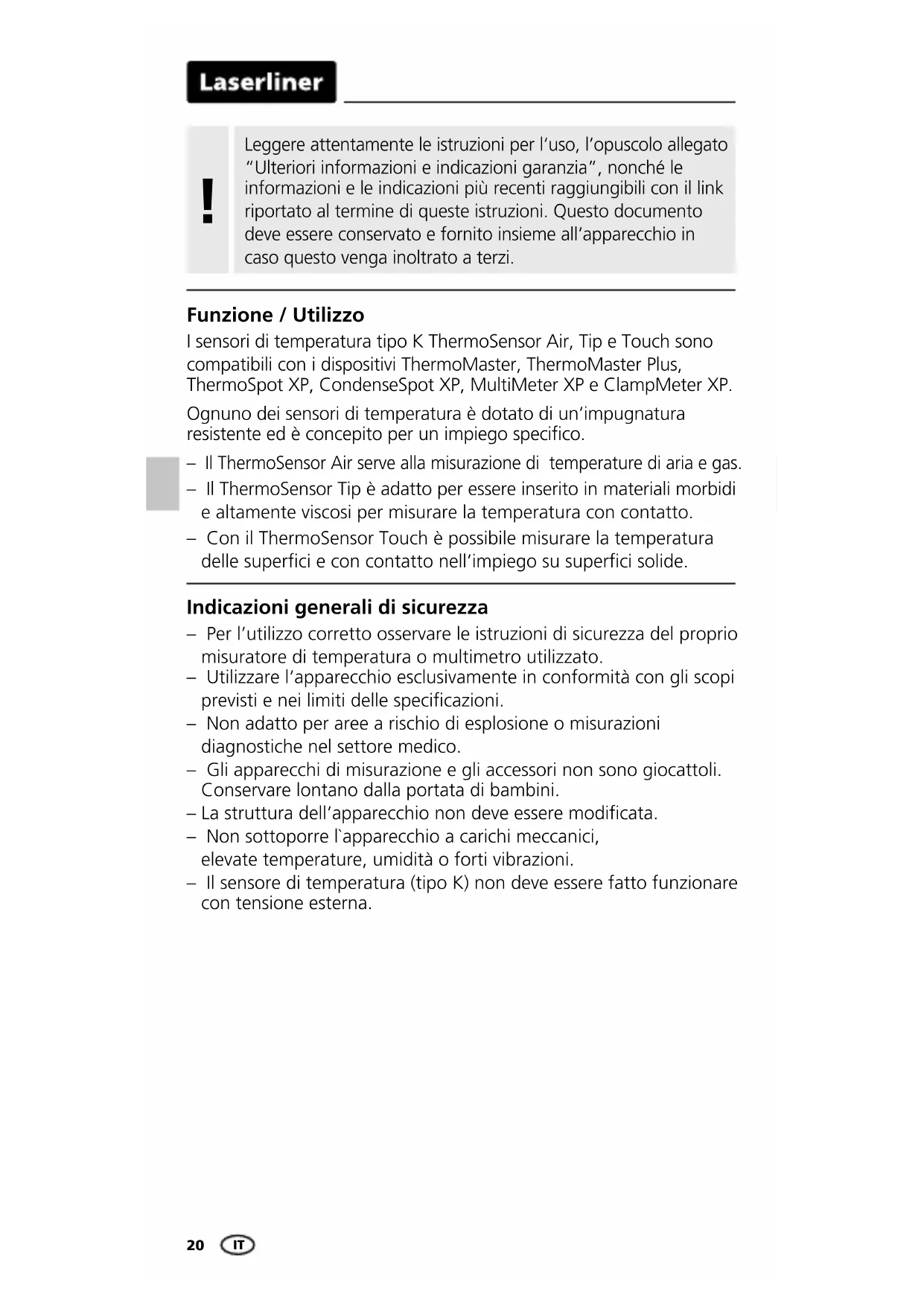

MANUALE UTENTE ThermoSensor Air Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

I sensori di temperatura tipo K ThermoSensor Air, Tip e Touch sono compatibili con i dispositivi ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP e ClampMeter XP.

Ognuno dei sensori di temperatura è dotato di un'impugnatura resistente ed è concepito per un impiego specifico.

• Il ThermoSensor Air serve alla misurazione di temperature di aria e gas.
• Il ThermoSensor Tip è adatto per essere inserito in materiali morbidi e altamente viscosi per misurare la temperatura con contatto.
• Con il ThermoSensor Touch è possibile misurare la temperatura delle superfici e con contatto nell'impiego su superfici solide.

Indicazioni generali di sicurezza

• Per l'utilizzo corretto osservare le istruzioni di sicurezza del proprio misuratore di temperatura o multimetro utilizzato.
• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Non adatto per aree a rischio di esplosione o misurazioni diagnostiche nel settore medico.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Il sensore di temperatura (tipo K) non deve essere fatto funzionare con tensione esterna.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

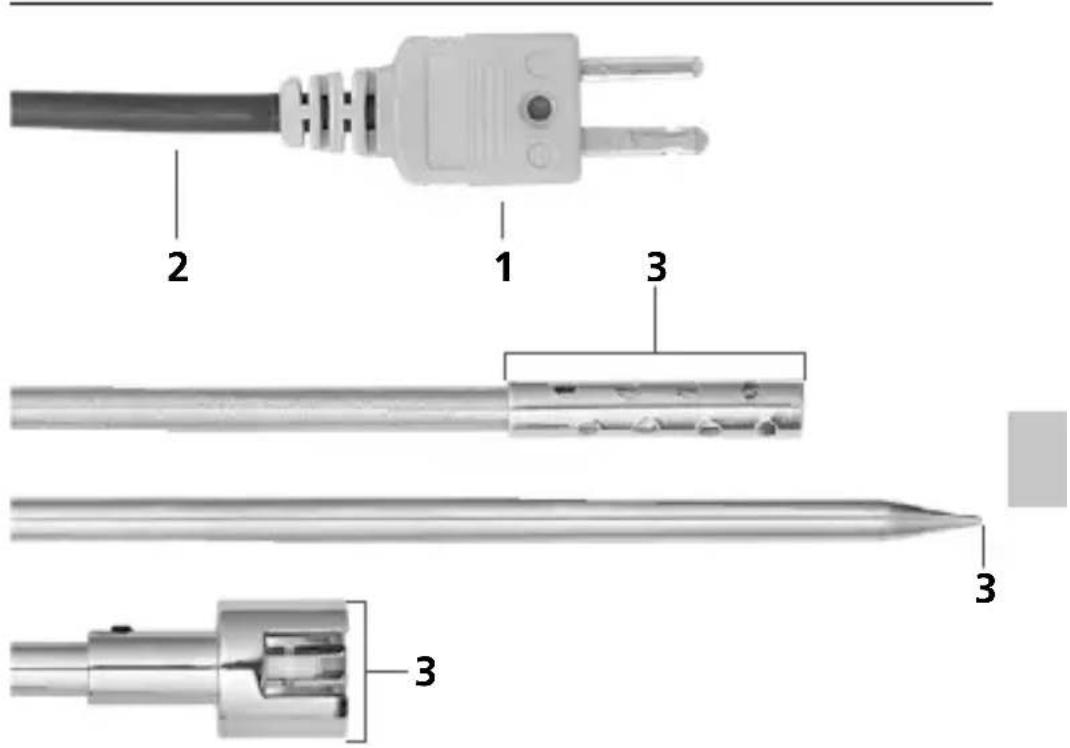

3 Superfici di misurazioneCollegamen

2 Cavo 0,4 - 1,2 m

Dati tecnici (Con riserva di modifiche tecniche. 21W30)

Campo di misura Air / Tip -50°C ... 800°C
Campo di misura Touch -50°C ... 400°C
Precisione Air / Tip	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 800°C)
Precisione Touch	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 400°C)
Condizioni di lavoro	-10°C ... 60°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 70°C,umidità dell'aria max. 80% rH
Lunghezza cavo 40 ... 120 cm
Sonde di misura Air 165 mm
Sonde di misura Tip 185 mm
Sonde di misura Touch 115 mm
Dimensioni (L x A x P) Air	22 x 295 x 22 mm (senza cavo)
Dimensioni (L x A x P) Tip	22 x 315 x 22 mm (senza cavo)
Dimensioni (L x A x P) Touch	22 x 245 x 22 mm (senza cavo)
Peso Air 106 g
Peso Tip 104 g
Peso Touch 96 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info

CE UK CA —

!
